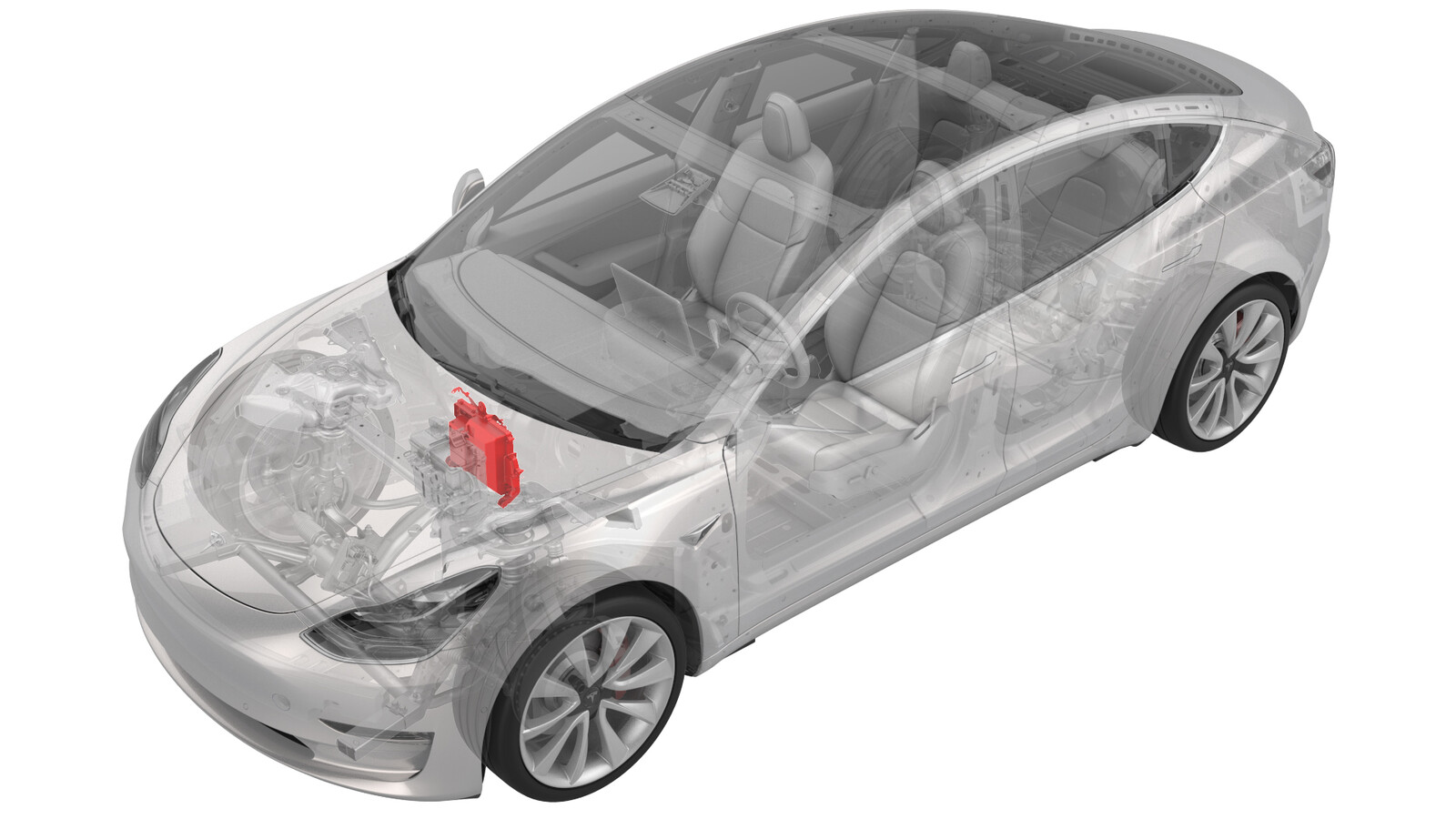

模块 - 车身控制器 - 前（后轮驱动）（不带加热泵款）（拆卸和更换）

校正代码 17152902 1.32 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-28: 添加了“（必要时）检查并更新冷却液泵类型，以确保其更换前后始终保持一致”的步骤。
  • 2025-03-10: 更新了更换后例行程序。
  • 2024 年 3 月 18 日：添加了“需要检查控制器模块盖板密封条是否完整，如发现损坏则需更换盖板”的说明。

拆卸

  1. 激活“维护模式增强版”，然后依次点击Thermal > Actions > Thermal Configurations > coolantPumpType以检查冷却液泵类型。
    注
    Model 3 不带加热泵款车辆存在两种配置类型：DUAL 或 DUAL_MIX。请确保更换冷却液泵前后的配置始终保持一致。
  2. 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  4. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  5. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  6. 拆下左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  7. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  8. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  9. 拆下 12V 电池系带。请参阅 系带 - 12V 电池（拆卸和更换）。
  10. 拆下 12V 辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  11. 拆下 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  12. 拆下将温度系统线束盖板固定到前车身控制器模块的螺栓，然后将盖板从模块上拆下。
  13. 将温度系统线束从前车身控制器模块连接器上断开。
  14. 松开将空调吸入/液体合用管路固定到恒温膨胀阀附近车身处的卡子，然后将电气线束移至一旁，以便接触前车身控制器模块。
  15. 拆下将前车身控制器模块盖板固定到前车身控制器模块的螺栓 (x9)，然后拆下盖板。
    注
    检查盖板密封条状态；如发现损坏，请订购一个新的前车身控制器模块盖板。
  16. 断开电气线束与前车身控制器模块连接器 (x4) 的连接。
  17. 拆下将电源和接地电缆固定到前车身控制器模块的螺母（6 个）和螺栓。
    注
    螺栓可重复使用，自锁螺母（6 个）需弃用。
  18. 拆下将前车身控制器模块固定到车身的螺栓 (x3)。
  19. 松开将前车身控制器模块底部固定到车身的夹子 (x2)，然后从螺柱上拆下下部母排。
  20. 拆下将接地带固定到前车身控制器模块后上部的螺栓，然后将接地带从模块上拆下。
  21. 拆下将接地带固定到前车身控制器模块右下部的螺栓，然后将接地带从模块上拆下。
  22. 拆下将接地带固定到前车身控制器模块后下部的螺栓，然后将接地带从模块上拆下。
  23. 将前车身控制器模块从车辆上拆下。

安装

注
版本为 -K 或更高版本的模块的顶角处无接地母排和螺柱。这些模块并非出现故障，并且新零件无需安装接地母排和螺柱。
  1. 将前车身控制器模块置于车内安装部位，然后将该模块向前倾斜。
  2. 将接地带安装到前车身控制器模块的后下部，然后安装将接地带固定到该模块的螺栓。
    9 Nm (6.6 lbs-ft)
  3. 将接地带安装到前车身控制器模块的右下部，然后安装将接地带固定到模块的螺栓。
    9 Nm (6.6 lbs-ft)
  4. 将接地带安装到前车身控制器模块的后上部，然后安装将接地带固定到模块的螺栓。
    9 Nm (6.6 lbs-ft)
  5. 将母排滑到下部螺柱上，然后将电气线束夹 (x2) 固定到前车身控制器模块的底部。
  6. 安装将前车身控制器模块固定到车身的螺栓 (x3)。
    10 Nm (7.4 lbs-ft)
    10 Nm (7.4 lbs-ft)
  7. 安装新的螺母（6 个）和螺栓，将电源和接地电缆固定到前车身控制器模块上。
    8.5 Nm (6.3 lbs-ft)
    8.5 Nm (6.3 lbs-ft)
    注
    确保接线片整齐地装配在其线槽中。
  8. 将电气线束连接到前车身控制器模块连接器 (x4)。
  9. 目视检查电源和接地电缆在前车身控制器模块的相应通道中整齐地露出来，并且彼此平行。
    警告
    确保在安装前车身控制器模块盖板时没有夹到电缆或电线。
  10. 将前车身控制器模块盖板安装到前车身控制器模块上，然后安装将盖板固定到该模块的螺栓 (x9)。
    6 Nm (4.4 lbs-ft)
    警告
    确保盖板密封条未损坏。如发现任何损坏，必须安装新的前车身控制器模块盖板。如不换新，前车身控制器模块可能会进水。
  11. 将温度系统线束与前车身控制器模块连接器相连。
  12. 紧固将吸入/液体管路固定到恒温膨胀阀附近车身处的卡子。
  13. 将温度系统线束盖板安装到前车身控制器模块上，然后安装将盖板固定到模块的螺栓。
    6 Nm (4.4 lbs-ft)
  14. 安装 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  15. 安装 12V 辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  16. 安装 12V 电池固定带。请参阅 系带 - 12V 电池（拆卸和更换）。
  17. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  18. 启用“维护模式增强版”。请参阅 维护模式增强版。
  19. 在车辆触摸屏上，依次点击Thermal > Actions > Thermal Configurations > coolantPumpType，然后检查冷却液泵类型在更换冷却液泵前后的配置是否一致。如果不一致，请更新冷却液泵类型，确保一致。
    注
    Model 3 不带加热泵款车辆存在两种配置类型：DUAL 或 DUAL_MIX。
  20. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  21. 安装左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  22. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  23. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  24. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  25. 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
  26. Reinstall the vehicle firmware. See 软件重新安装 - 触摸屏.
  27. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_POST-REPLACEMENT-PROCEDUREvia Service Mode Plus:low-voltage ➜ Front Controller Post-Replacement ➜ Front Controller Post-Replacement Procedurevia Toolbox:(link)
  28. 退出“维护模式”。
  29. 执行前照灯调节程序。请参阅：
