副车架总成 - 前(双电机)(拆卸和安装)
校正代码 30010311 2.64 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 4 月 16 日:添加了一张工具清单。
- 2024 年 1 月 12 日:添加了行驶高度测量值。
- 1090880-00-A 方向盘座,**标准型,带 Hunter 定位装置**
- 1099645-00-C 副车架固定装置,Model 3
- 1066521-00-A OTC 1650 磅动力总成操作台举升机
- 10821717-00-A S 型挂钩
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
拆卸
- 将车辆停至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 在 Toolbox 3 中,点击 Actions/Autodiag 选项卡,然后在搜索字段中输入“Thermal”,点击 Start Thermal Fluid Fill/Drain (Coolant only),点击 Run,然后等待例程完成。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。
- 使用方向盘锁固定方向盘,使其朝向正前方。
- 断开低压电源。请参阅12V/低压电源(断开和连接)。
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
-

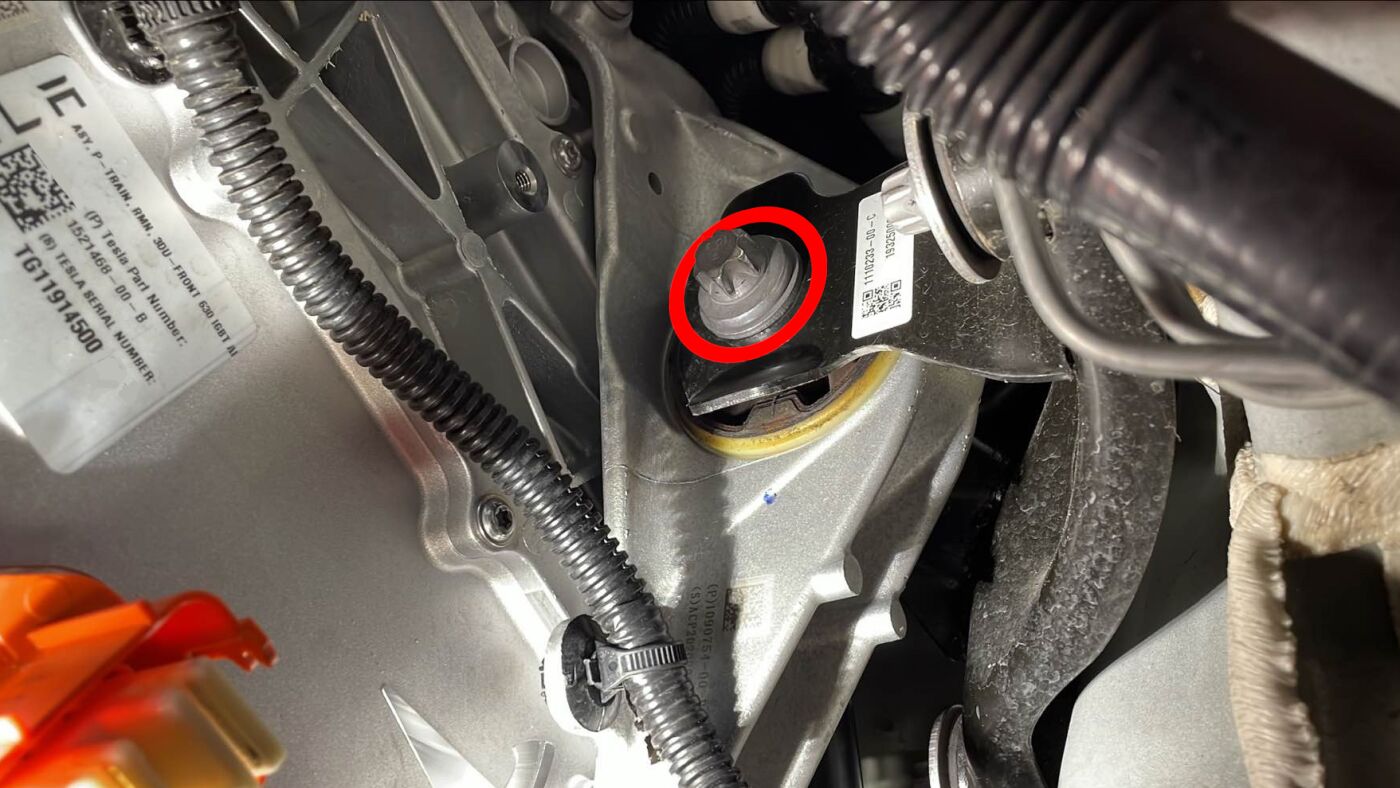

拆卸将中间轴固定到转向机的螺栓,然后将中间轴向上滑动,将其从转向机上拆下。
- Model 3 - 断开电气线束与前副车架电气线束的连接。

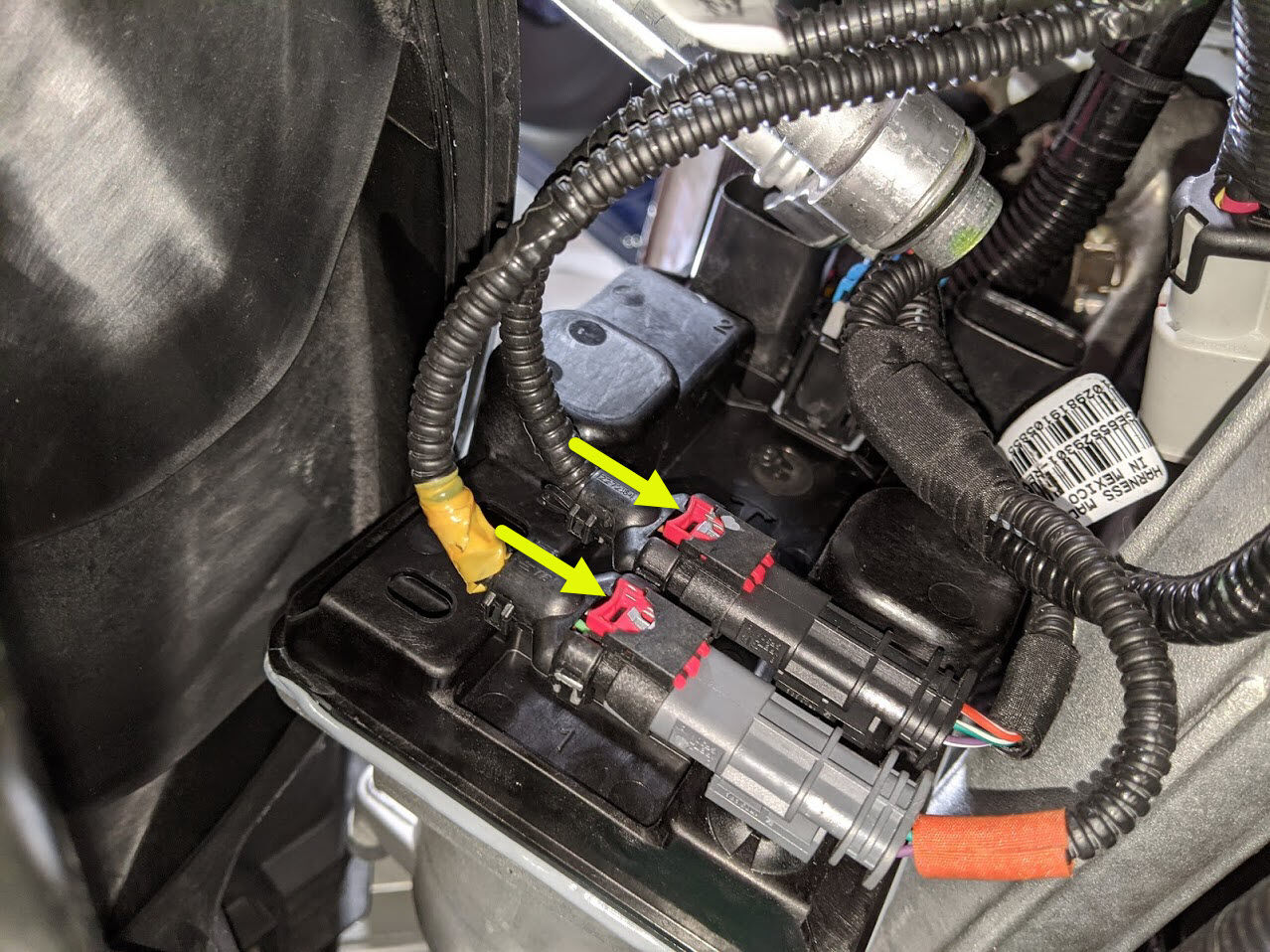

- 滑动红色锁片以解锁,按压连接器释放装置,然后断开电气线束与转向机电源连接器(2 个)的连接。
- Model 3 - 拉动灰色锁片以解锁,然后再次拉动灰色锁片以断开电气线束与转向机上低压逻辑连接器(2 个)的连接。
- 拆卸左前和右前轮毂。请参阅轮毂总成(拆卸和安装)。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)。
- 拆卸前饰板。请参阅饰板 - 前(拆卸和安装)。
- 拆卸将左前轮毂转速传感器固定到左前转向节的螺栓,然后将传感器从转向节上拆下。

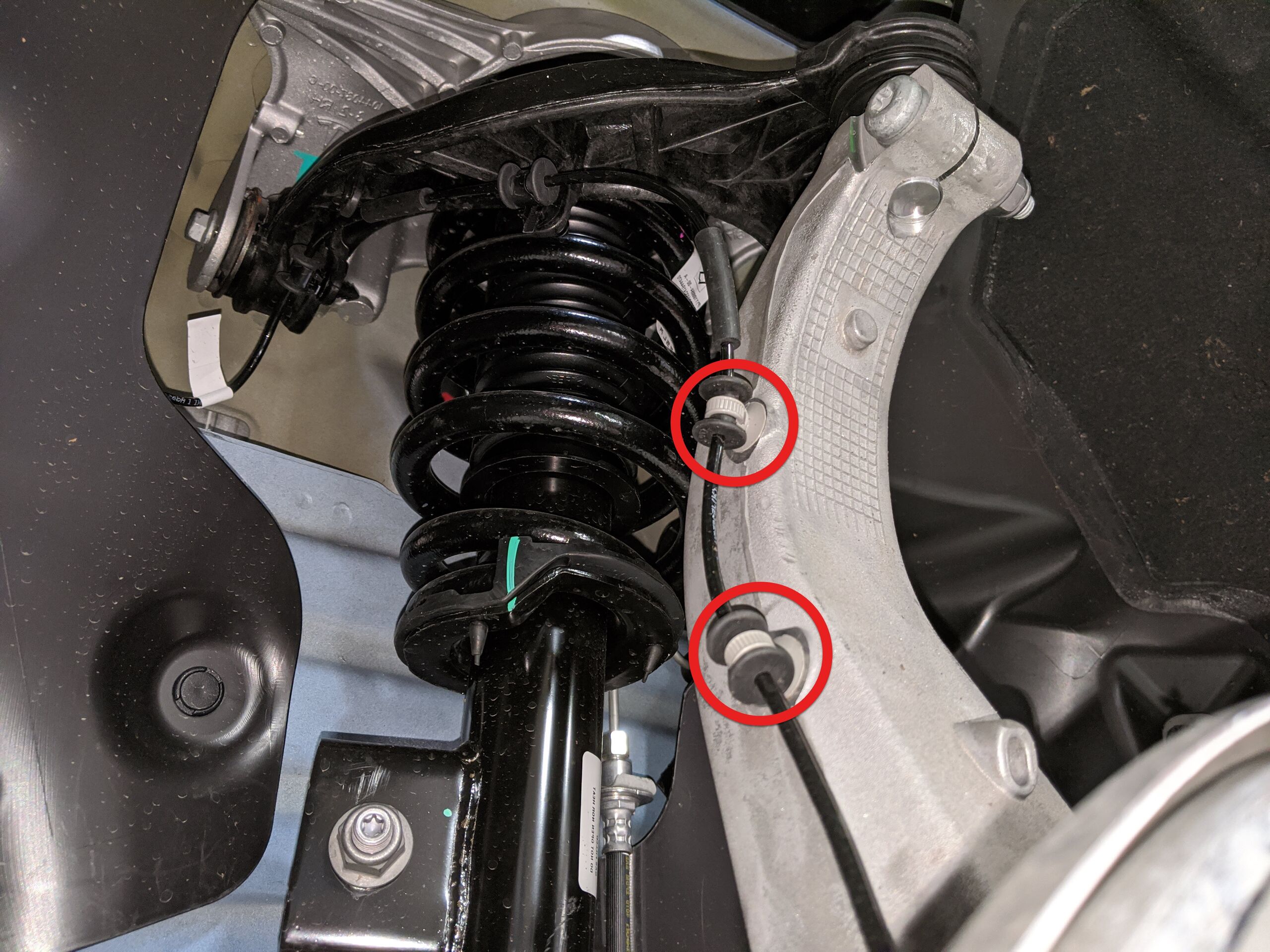

- 松开将左前轮毂转速传感器线束固定到左前转向节的卡子(2 个),然后将传感器和线束移到一旁。
-

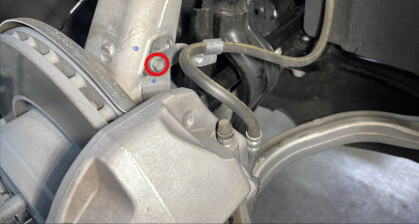

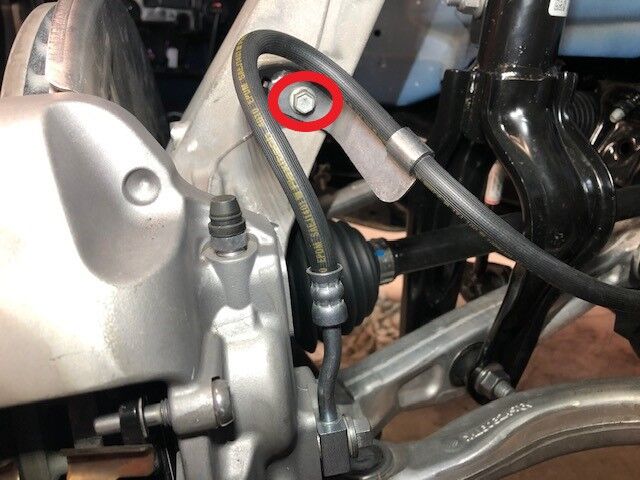

拆卸将左前制动钳软管支架固定到左前转向节的螺栓。
-

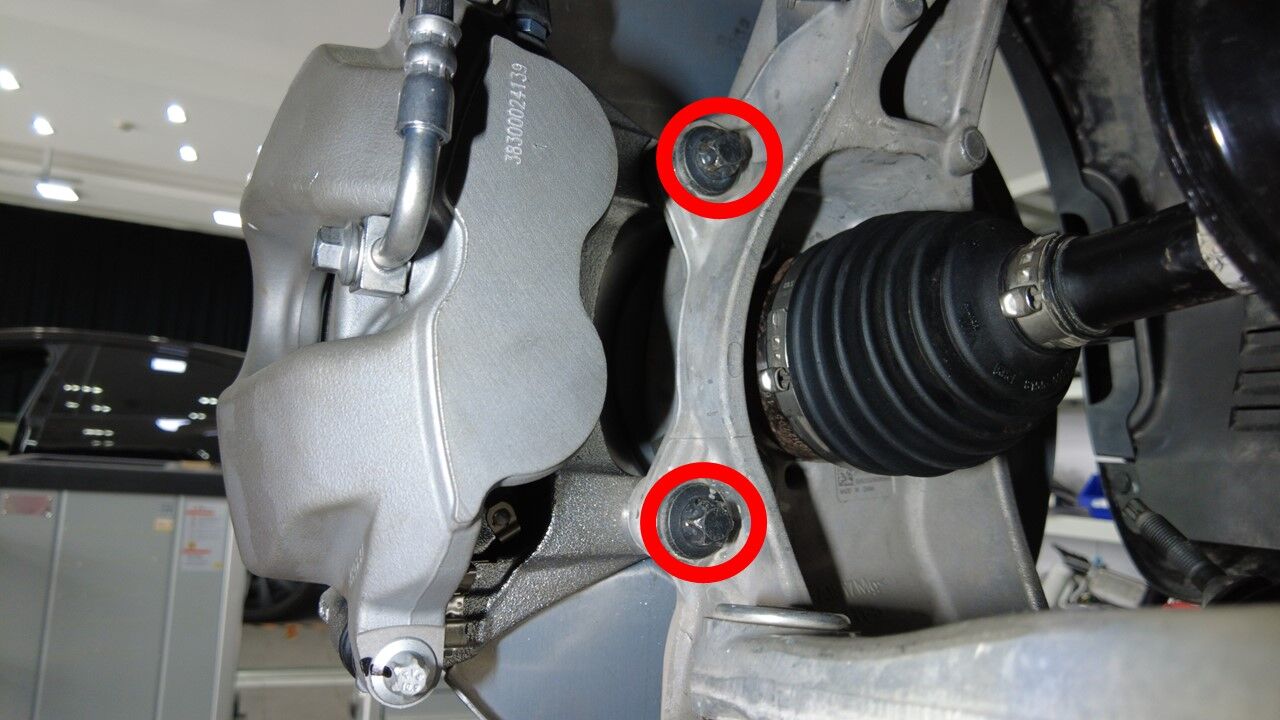

拆卸并弃置将左前制动钳固定到左前转向节的螺栓(2 个),拆下制动钳,然后用 S 型挂钩将该制动钳挂到一旁。
-

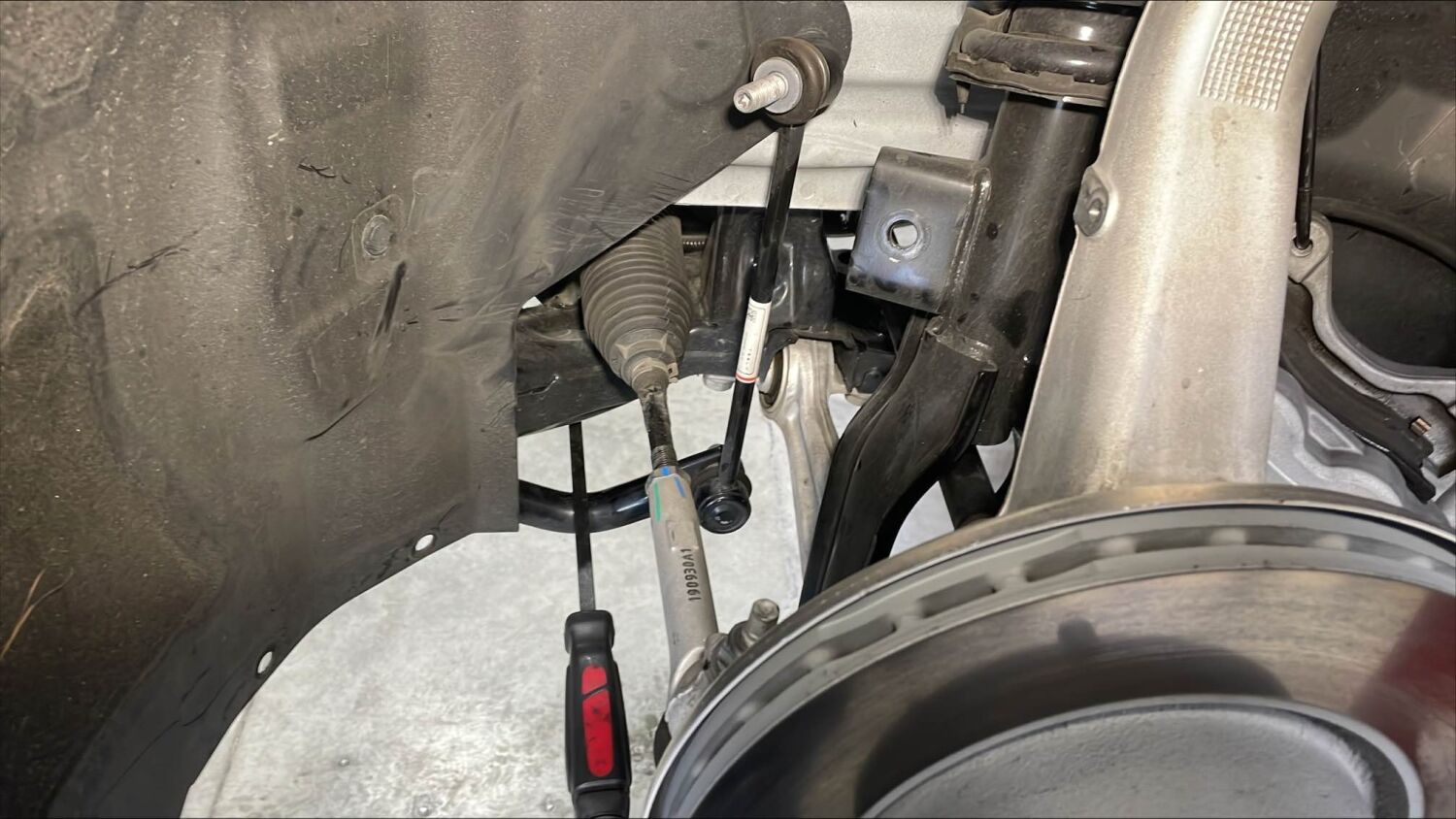

拆卸并弃置将前平衡杆左连杆固定到左前支柱的螺母,然后将连杆从支柱上拆下。
注为防止损坏连杆,请使用 T40 工具防止连杆球头轴转动。注使用平衡杆上的撬杆卸下连杆,以便将其与支柱分离。
-

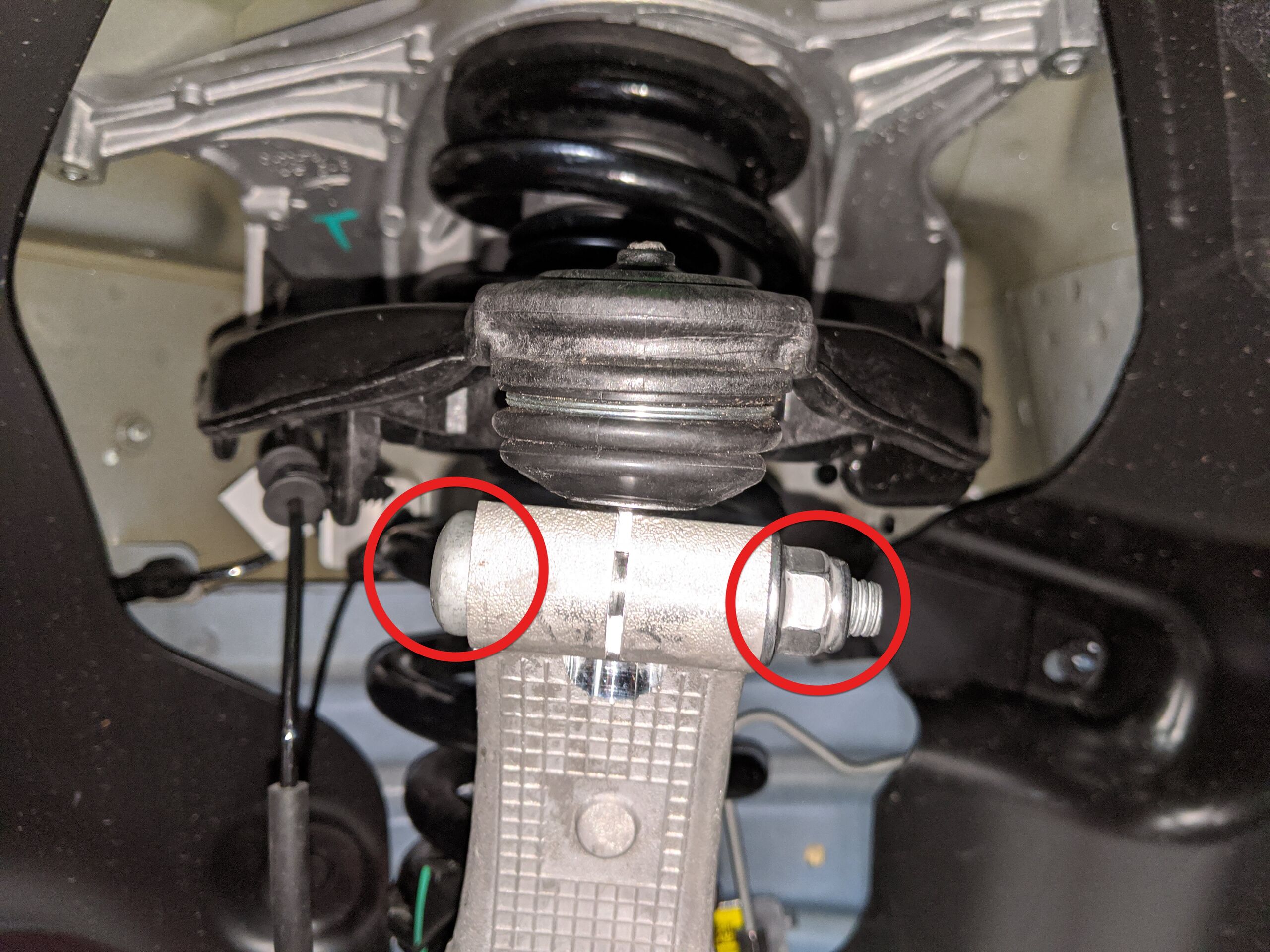

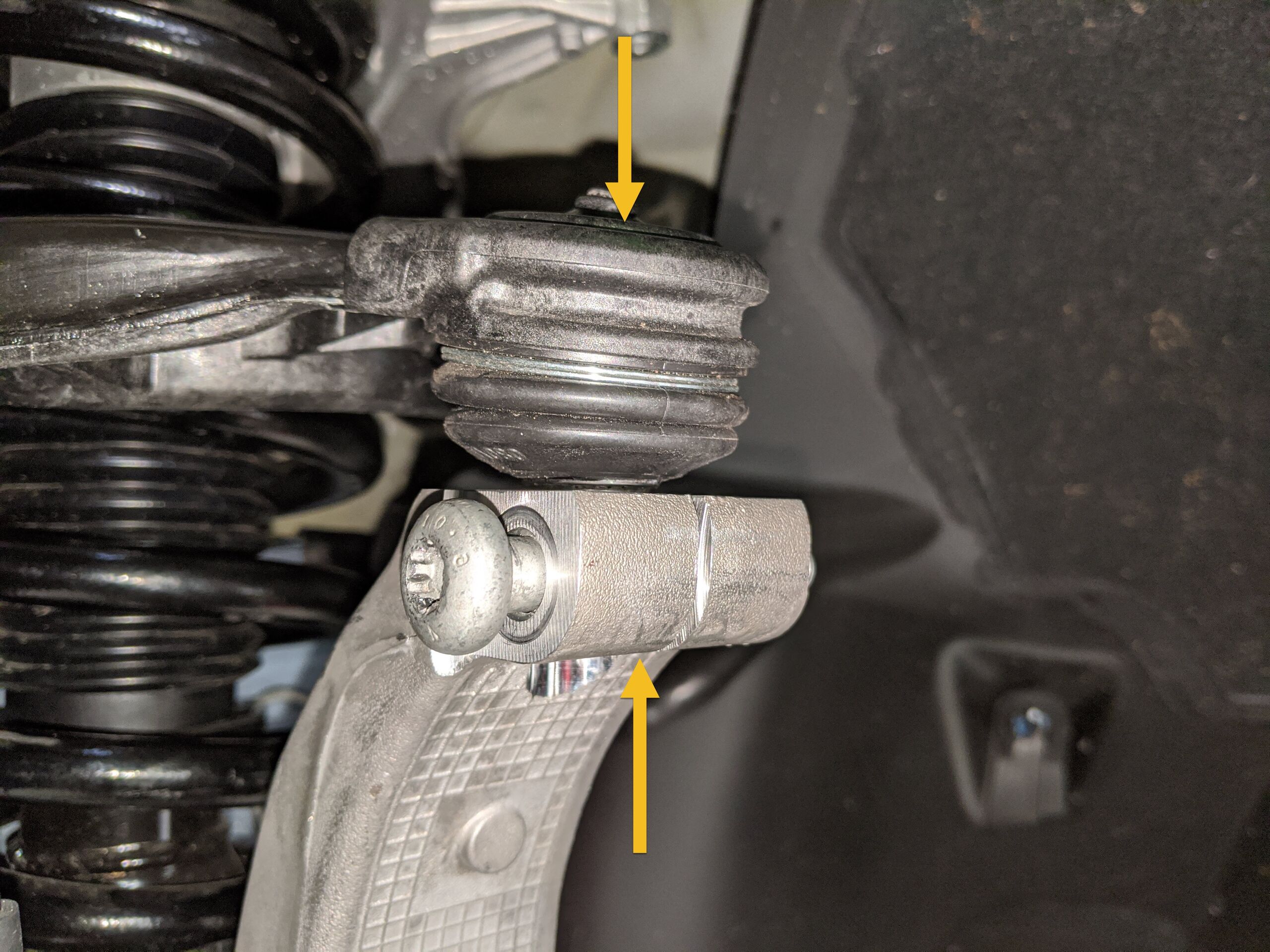

在协助下,拆下螺栓并弃置将左前转向节固定到左前上方控制臂的螺母,然后将控制臂滑出转向节。
注将控制臂压入转向节,以便拆卸螺栓。

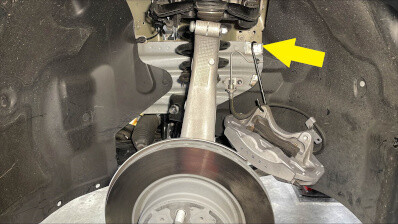

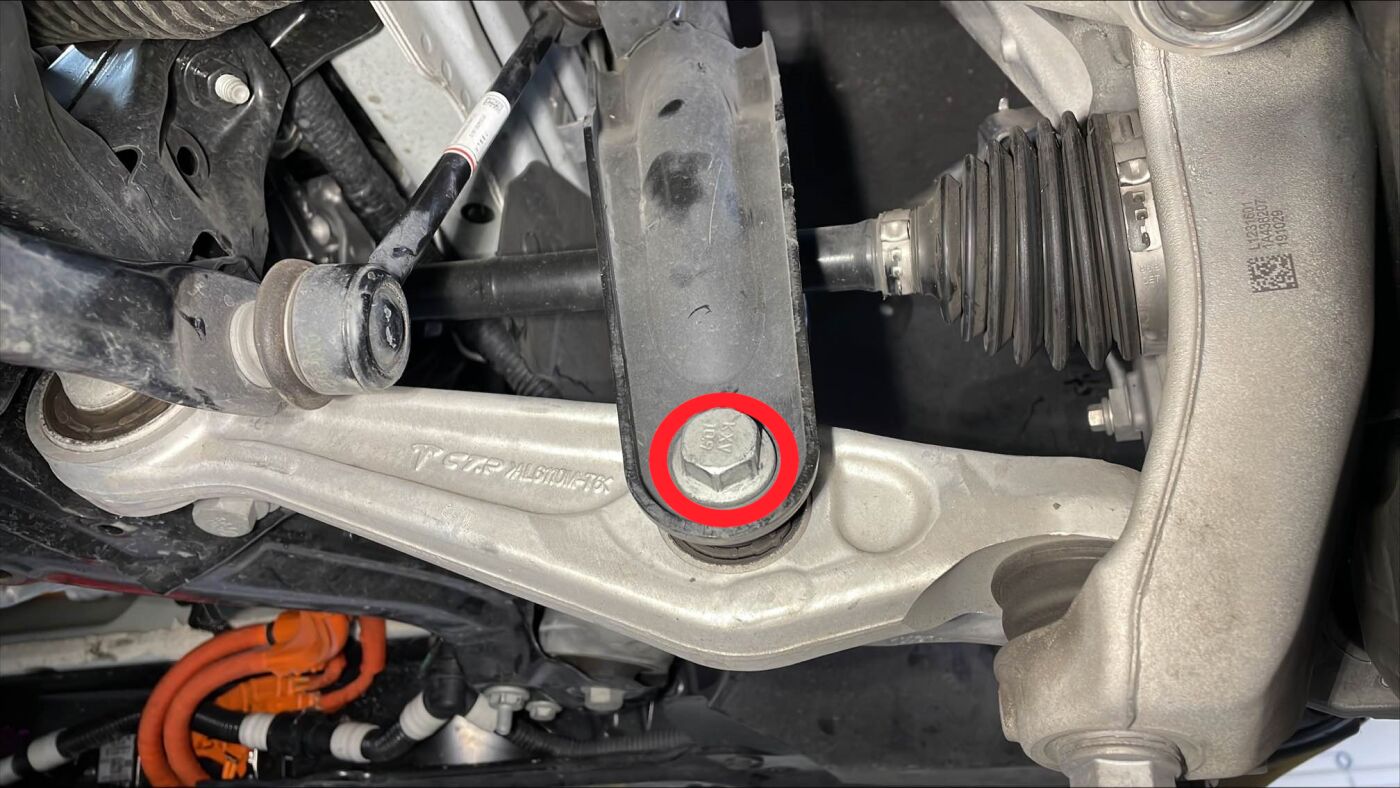

- 拆卸将左前支柱固定到左前下方横向连杆的螺栓和螺母。
- 重复第16步至第22步,完成车辆右侧相关操作。
-

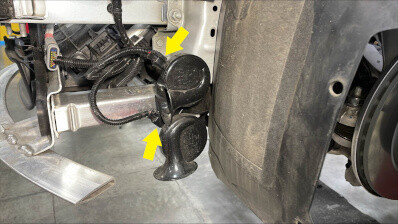

断开电气线束与喇叭连接器(2 个)的连接。

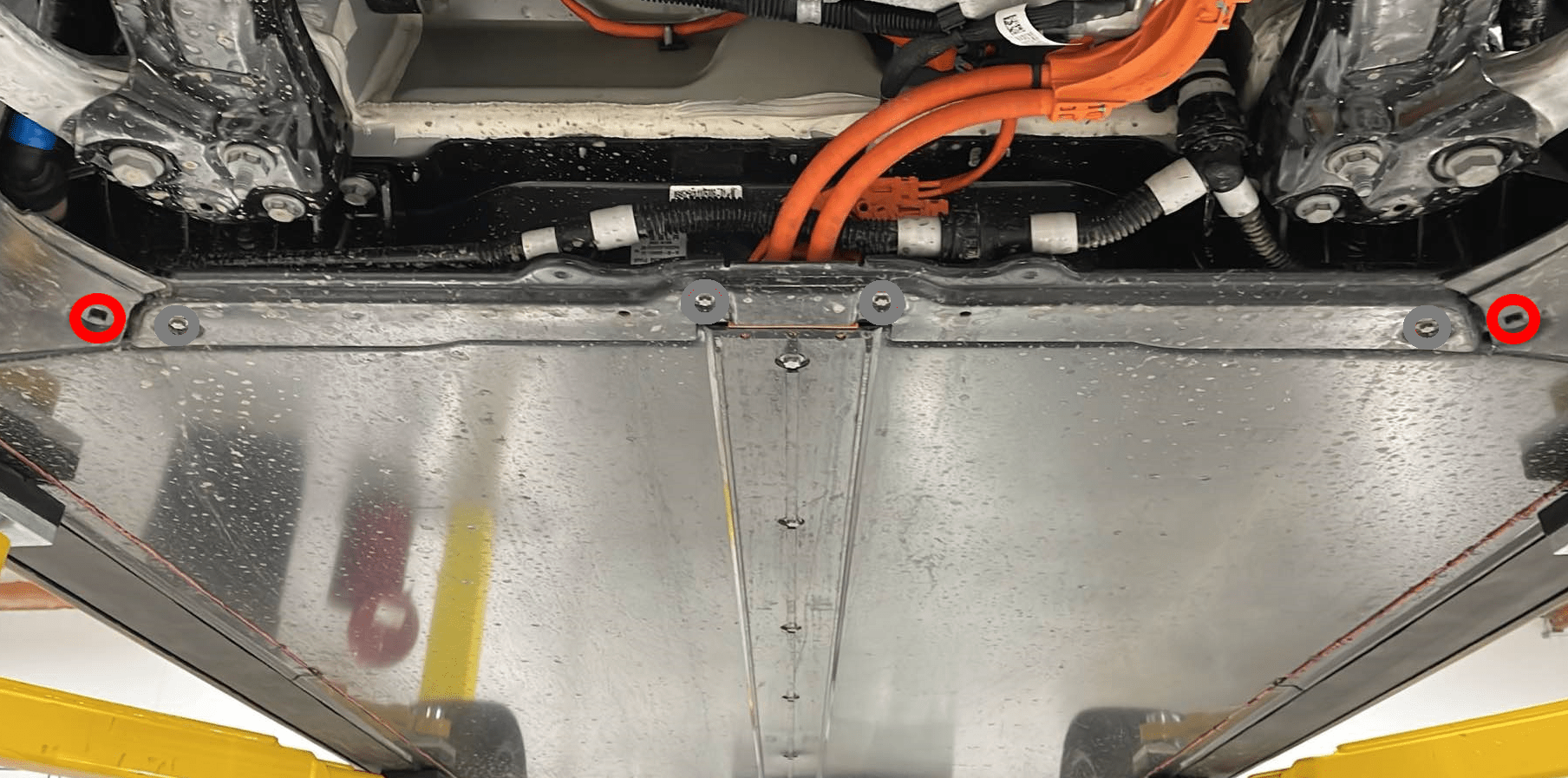

- 拆卸将前车底护板固定到高压电池的螺栓(6 个),然后将车底护板从电池上拆下。
- 松开将右前轮拱内衬固定到右门槛板罩的卡子(3 个),然后将内衬移到一旁。

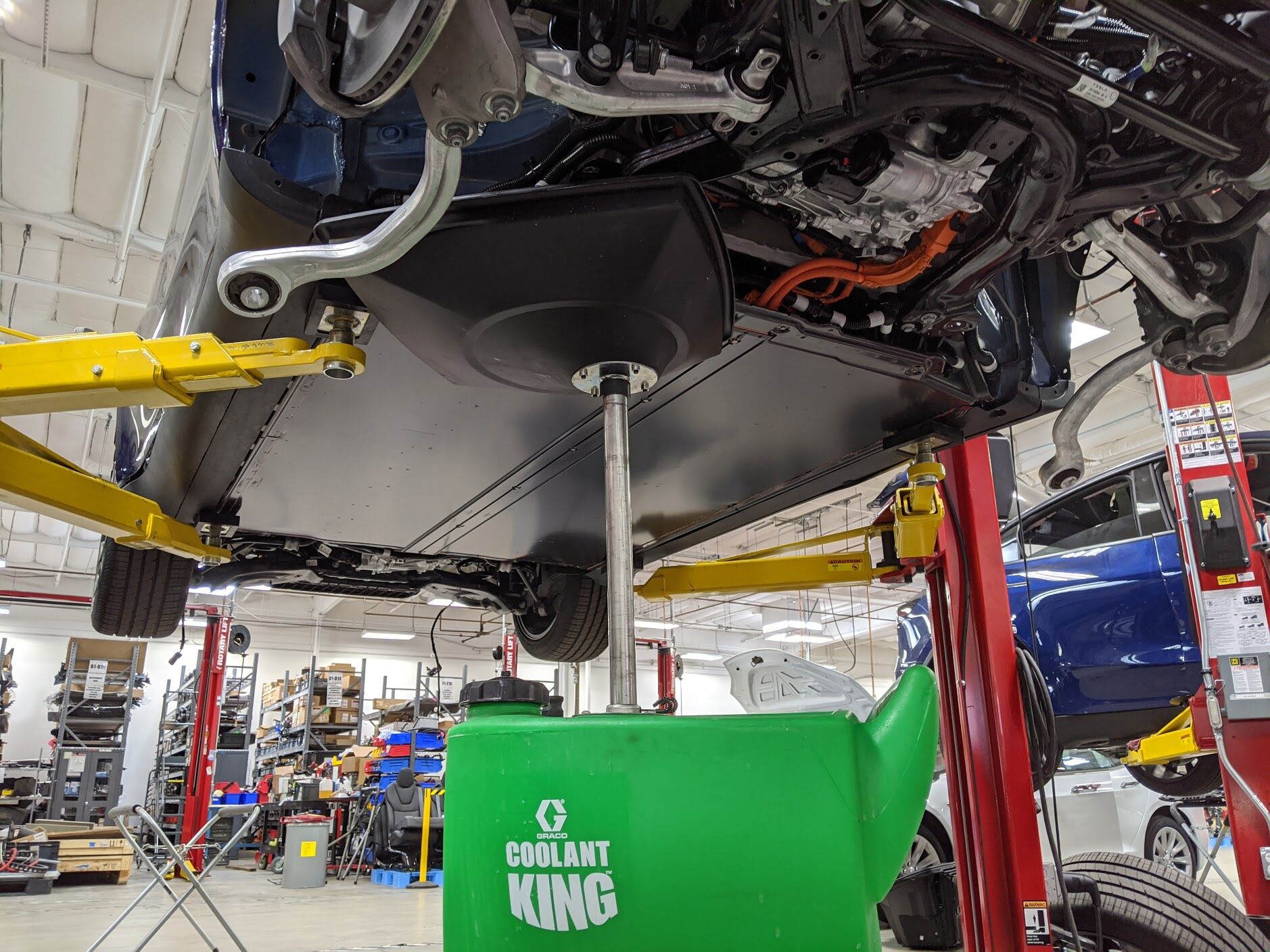

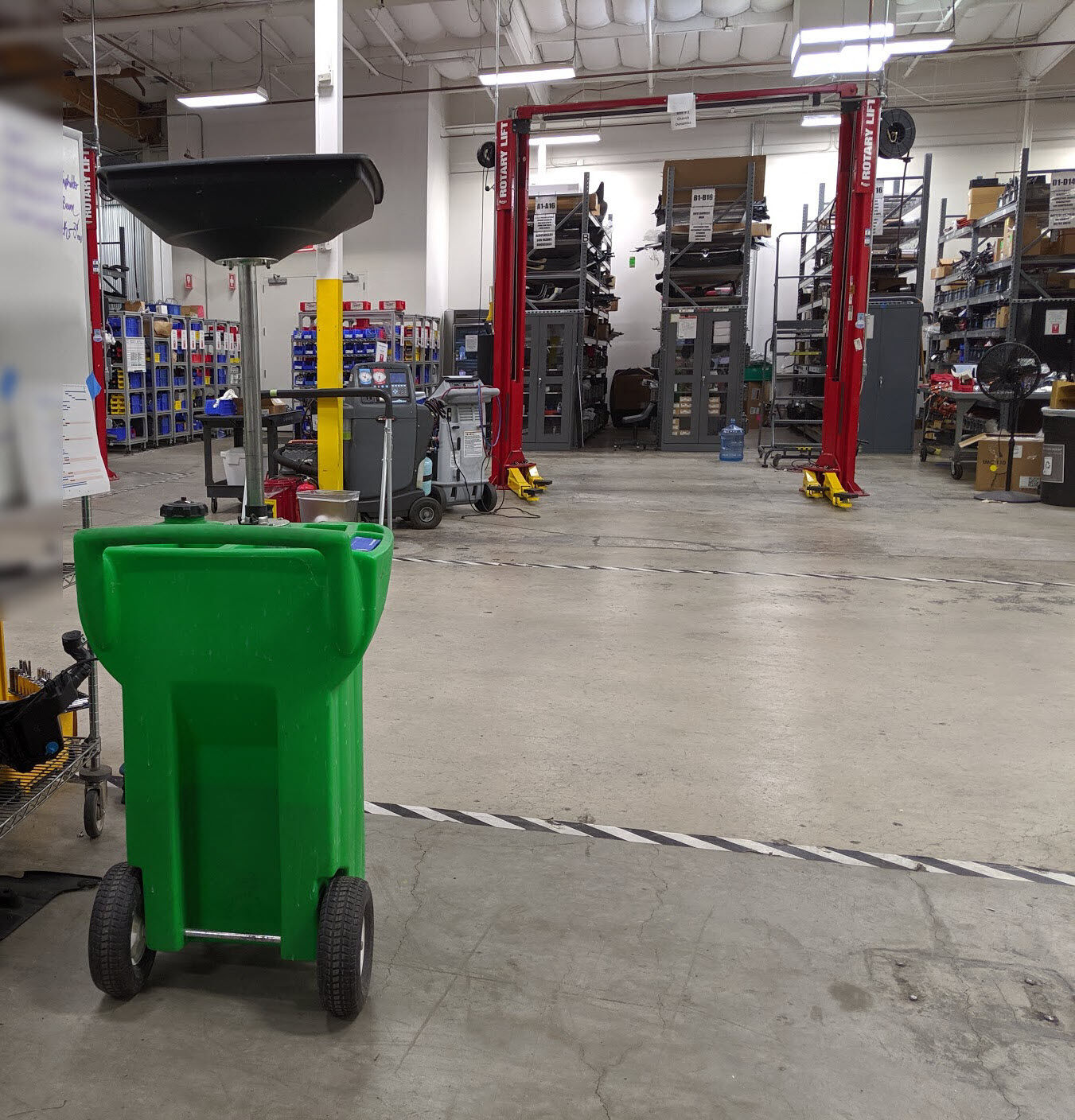

- 将冷却液排放收集器移到高压电池右前侧下方。
-

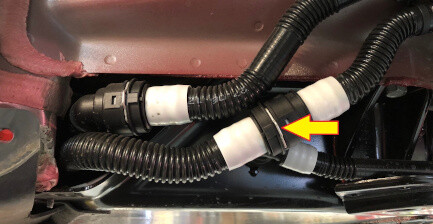

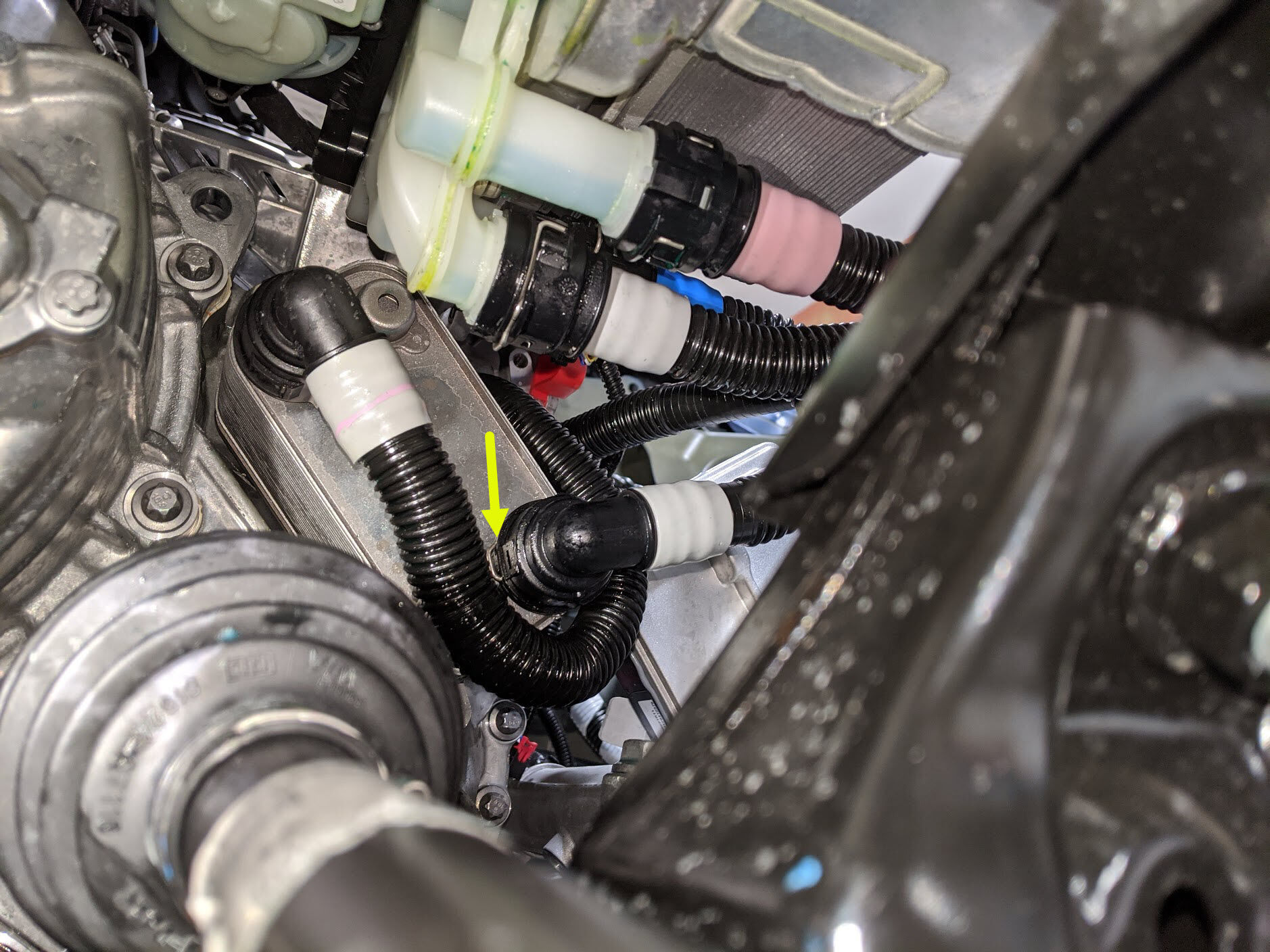

松开卡子,断开前驱动单元变流器进口软管与动力总成回流软管的连接,然后立即堵住两个接头。
- Model 3 - 松开将前驱动单元变流器进口软管固定到车身的卡子。
-

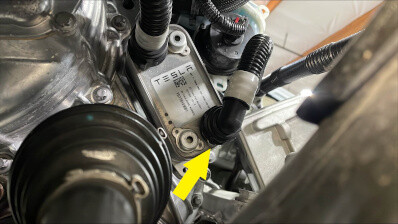

松开卡子,从前驱动单元热交换器上断开前驱动单元热交换器至超级瓶/超级歧管软管,然后立即堵住两个接头。
- 将冷却液排放收集器从车辆下方移走。

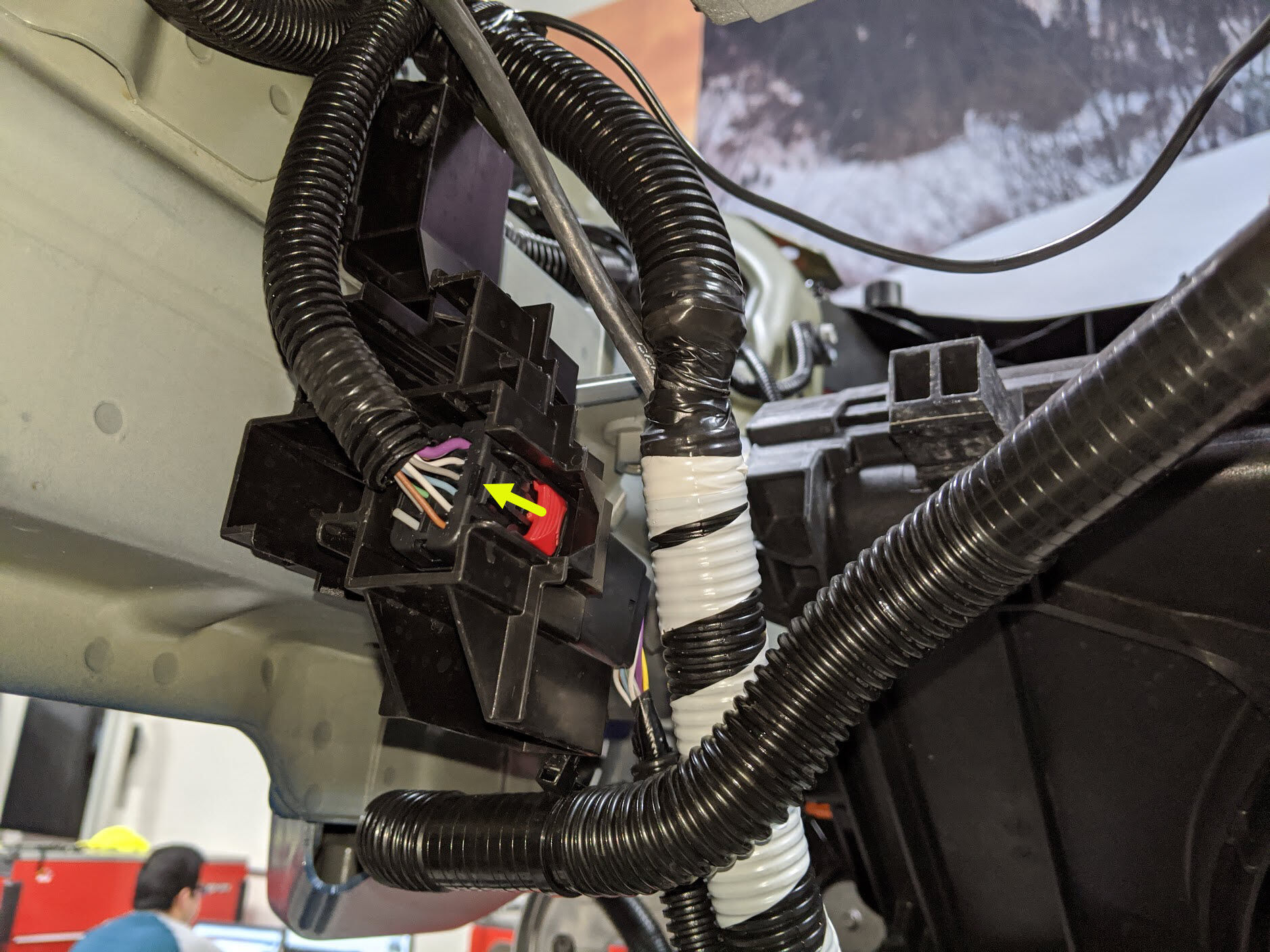

- 带加热泵款 Model 3 - 拉动红色锁片以解锁,然后再次拉动红色锁片以断开电气线束与转向机下方低压逻辑连接器(2 个)的连接。

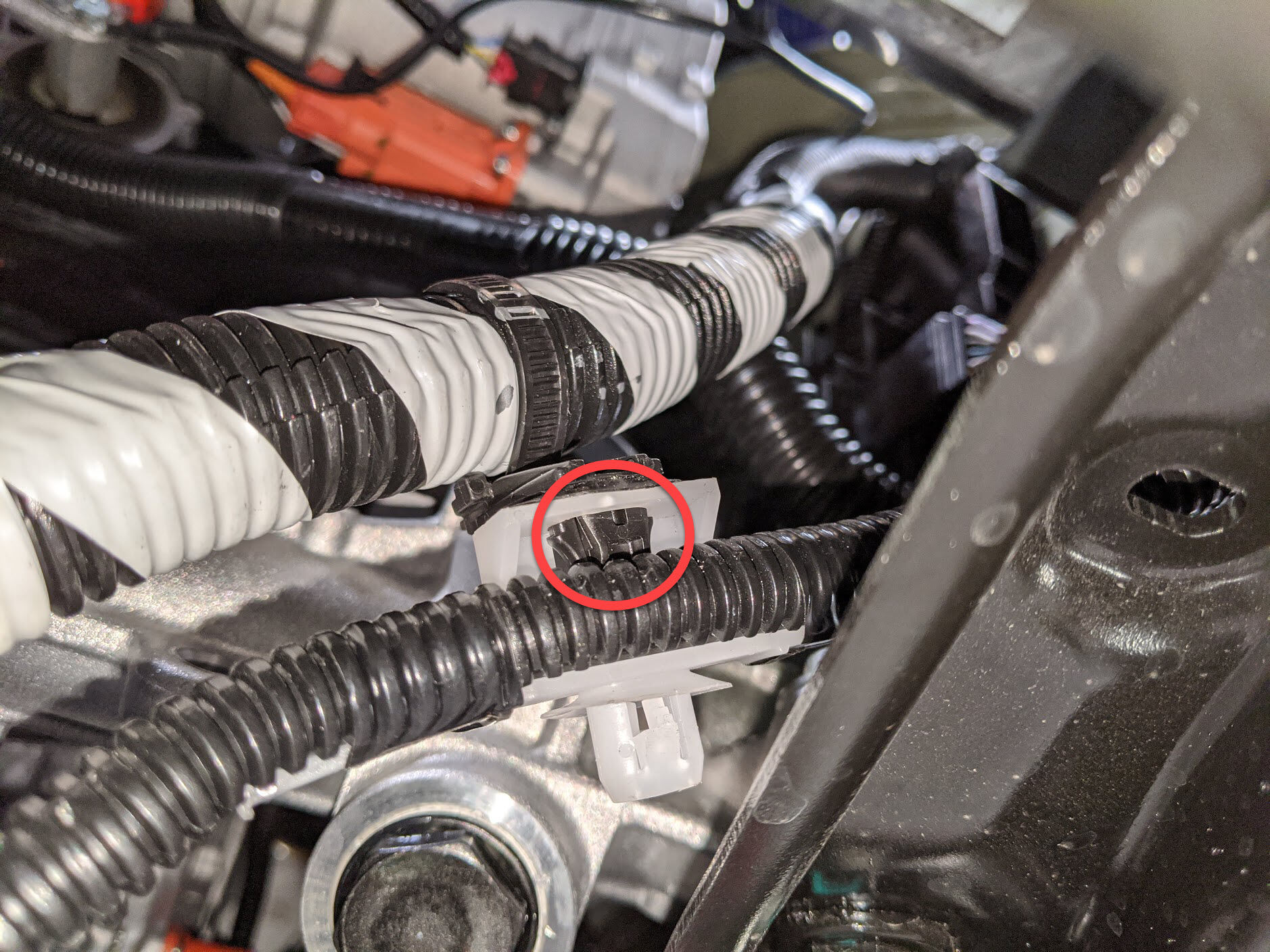

- 带加热泵款 Model 3 - 松开将电气线束固定到前副车架的卡子。

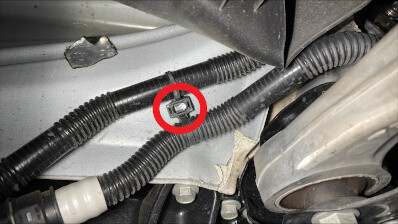

- 加热泵款 Model 3 - 松开将电气线束与刚松开的卡子搭接在一起的卡子。

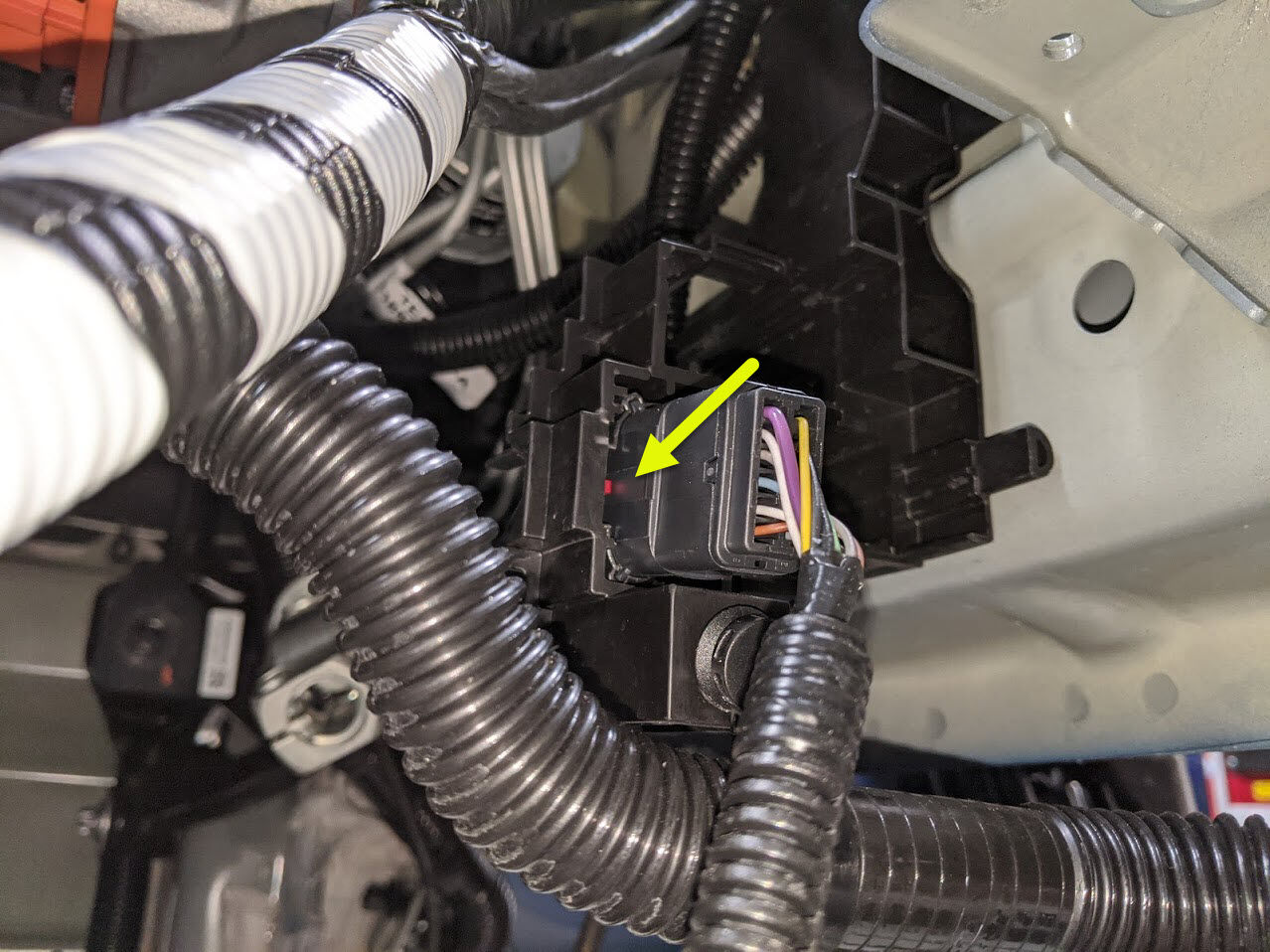

- 加热泵款 Model 3 - 松开左前纵梁支架另一侧的红色锁片,然后断开电气线束与左前纵梁支架连接器的连接。
- 拆卸将前驱动单元高压线束固定到前驱动单元的螺栓。

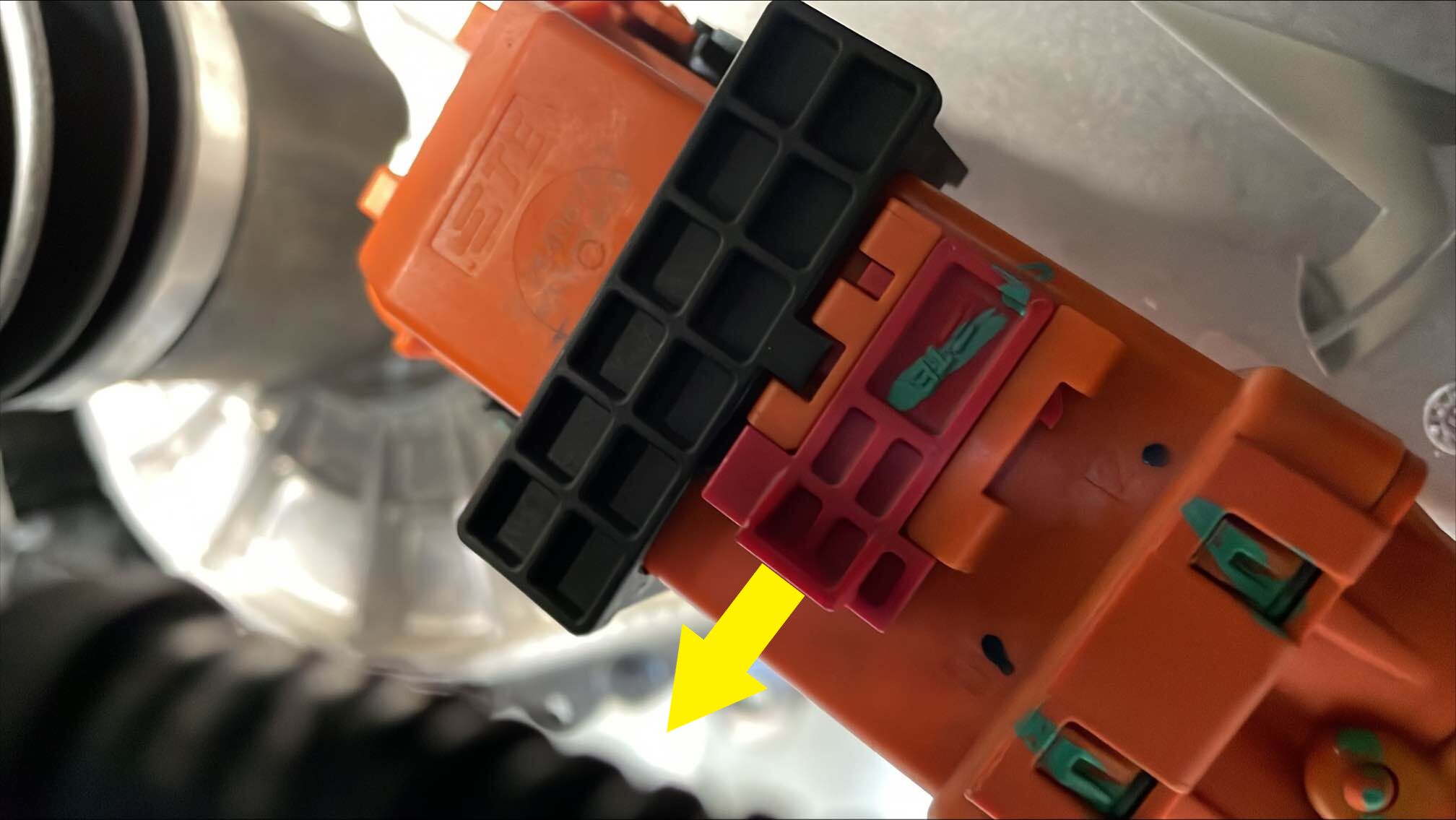

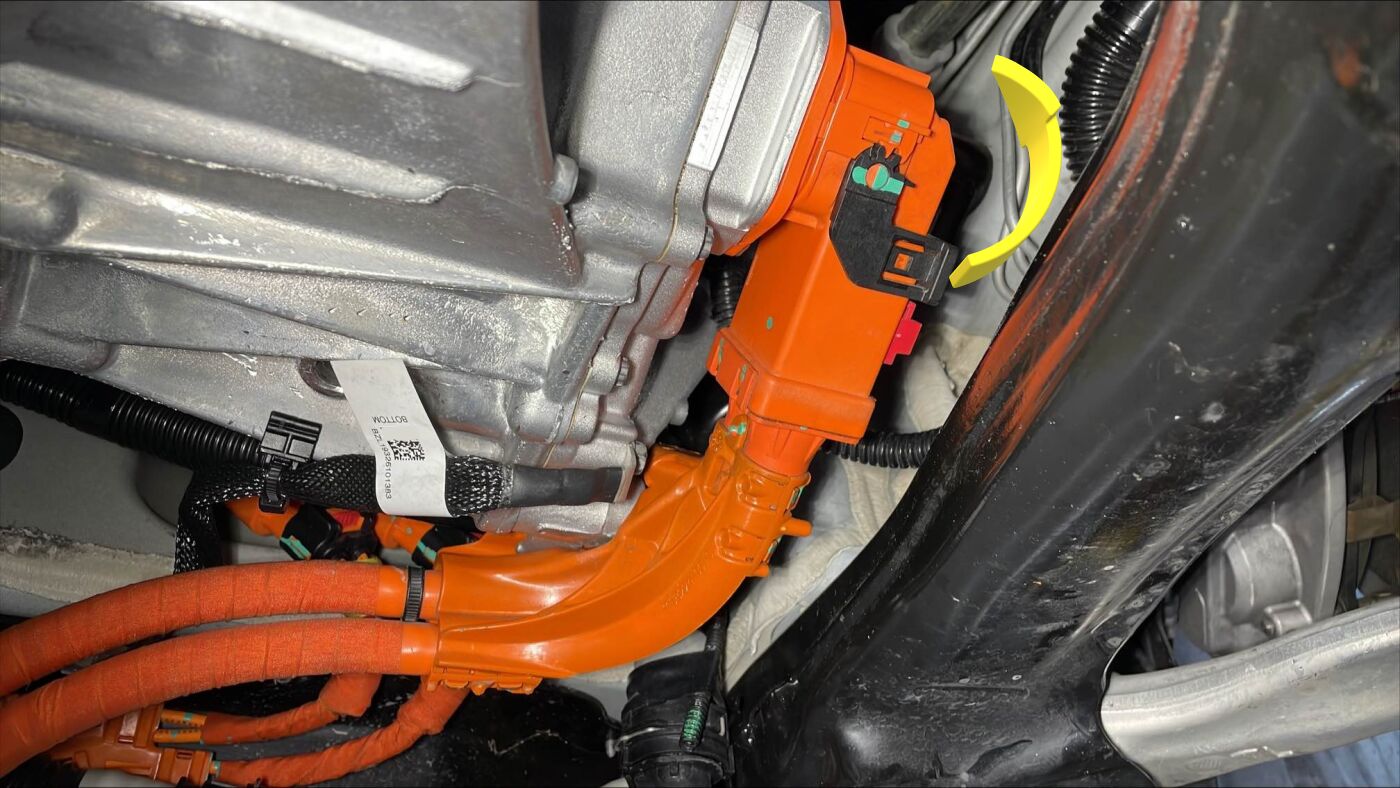

- 滑动红色锁片,抬起黑色手柄,断开前驱动单元高压线束与前驱动单元变流器高压接头的连接,将高压线束与铸件分开,然后将高压线束置于一旁。

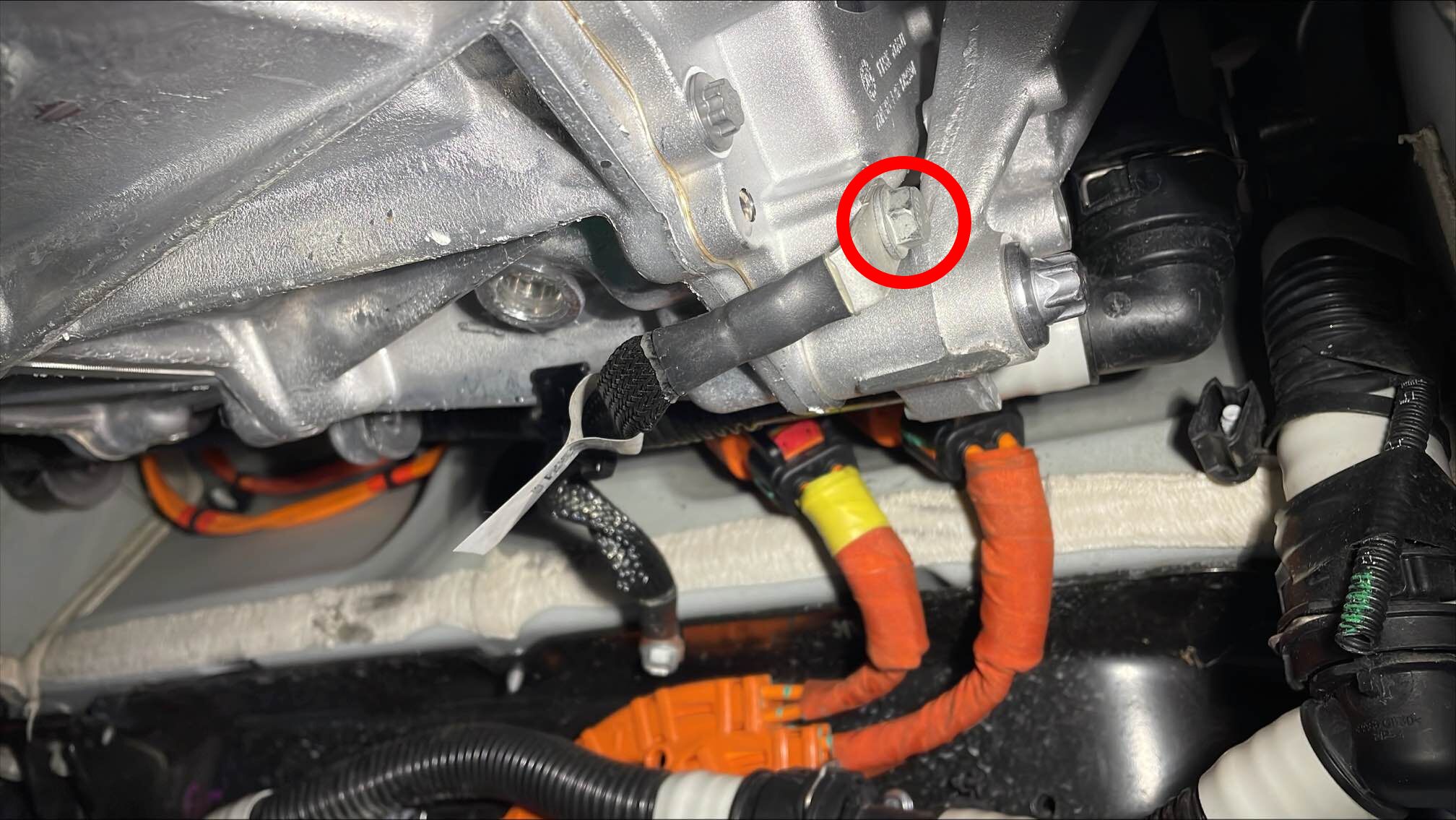

- 拆卸将前驱动单元接地带固定到前驱动单元的螺栓。
- 松开将前驱动单元接地带固定到前驱动单元的卡子。

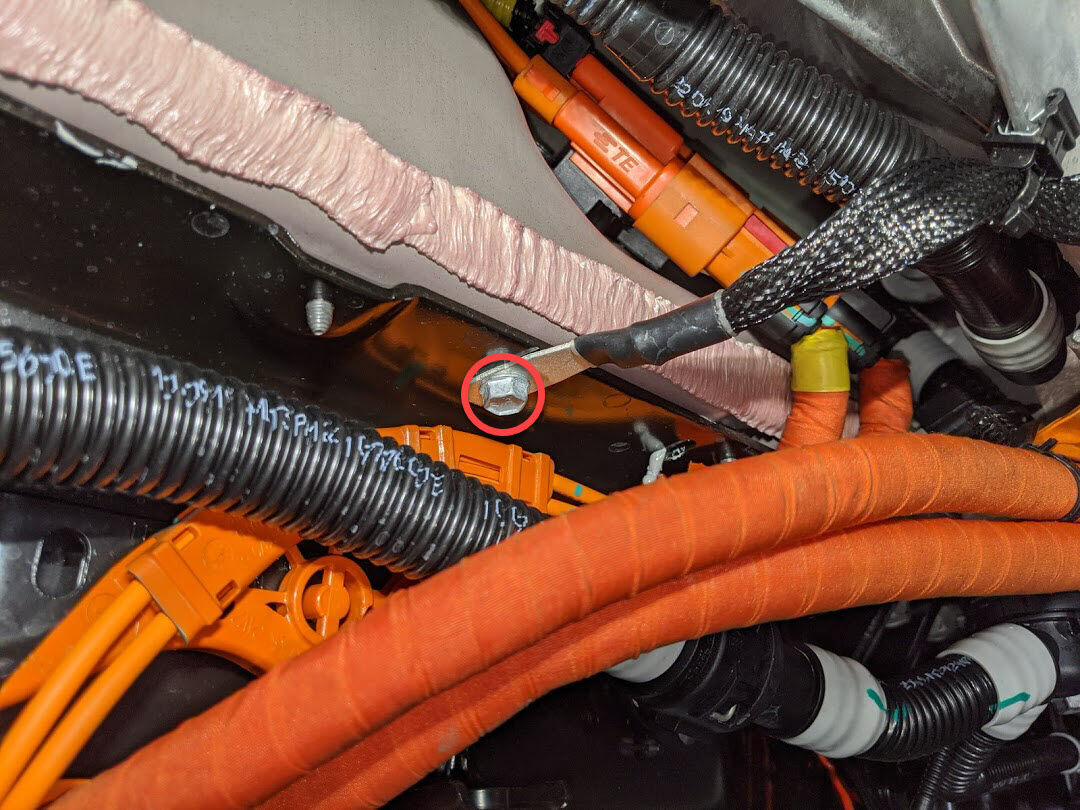

- 拧松但此时请勿拆下将前驱动单元接地带固定到高压电池的螺栓,然后将接地带置于一旁。
- 将副车架举升工具朝上放置在前副车架下方。

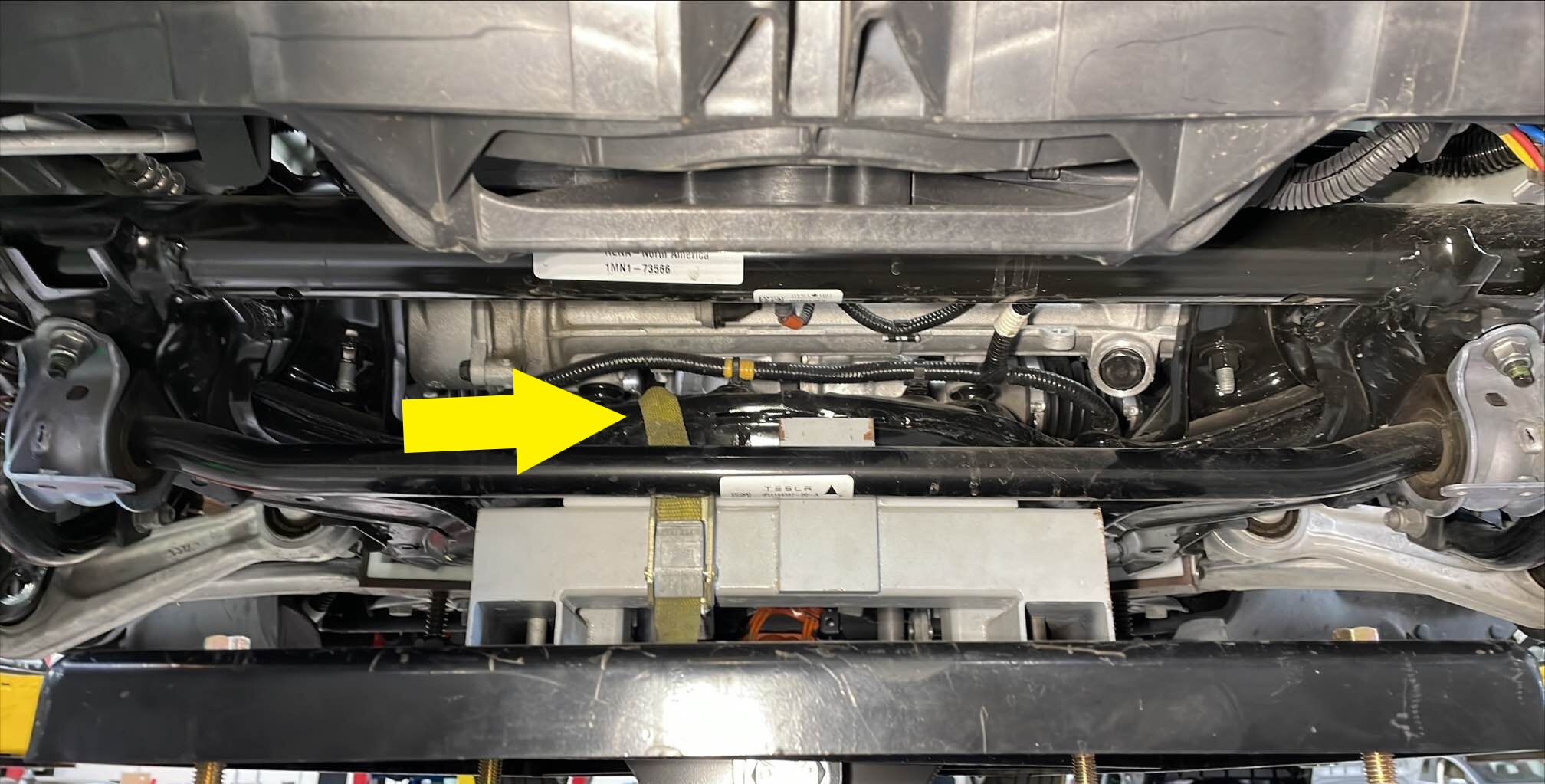

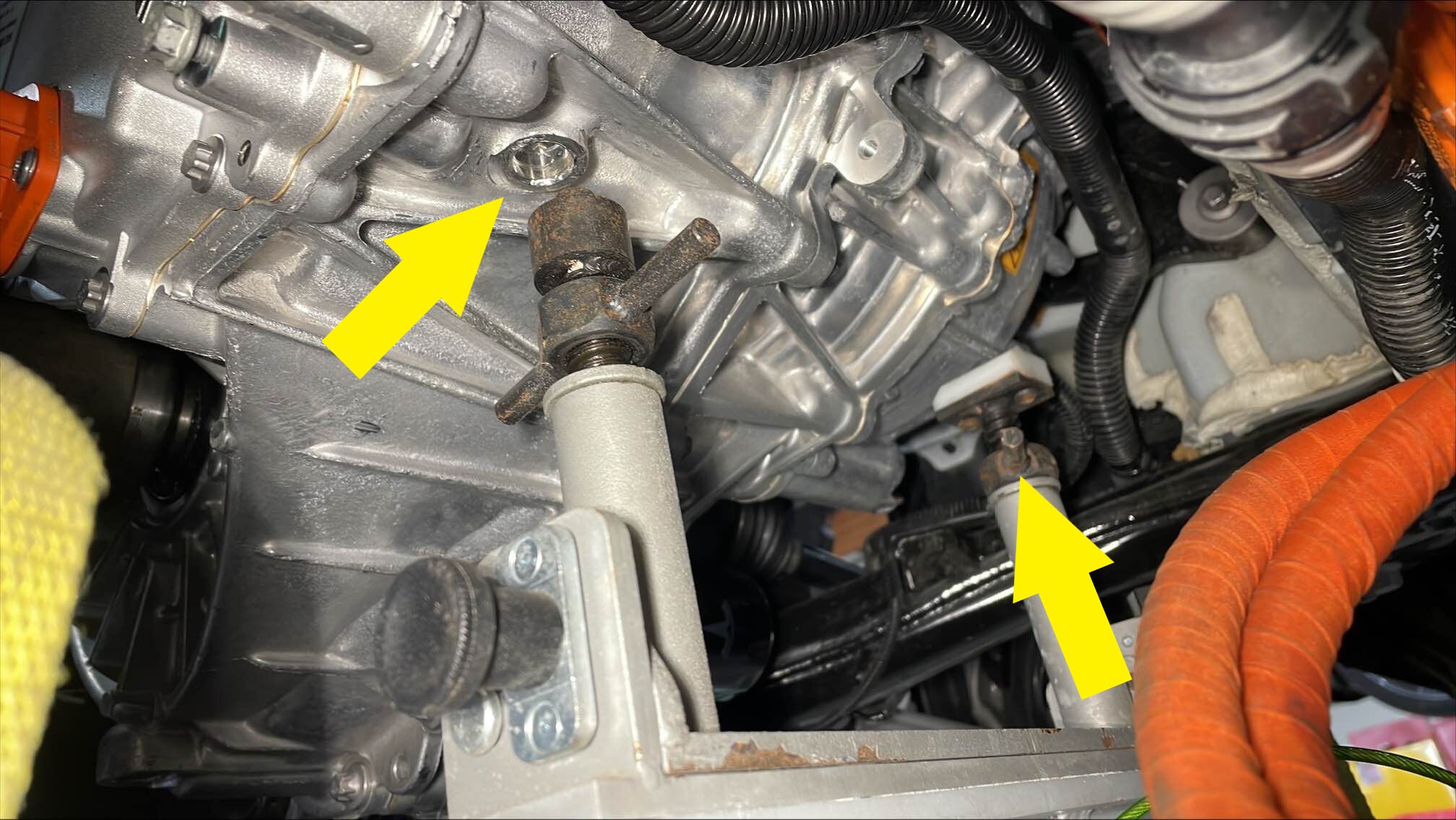

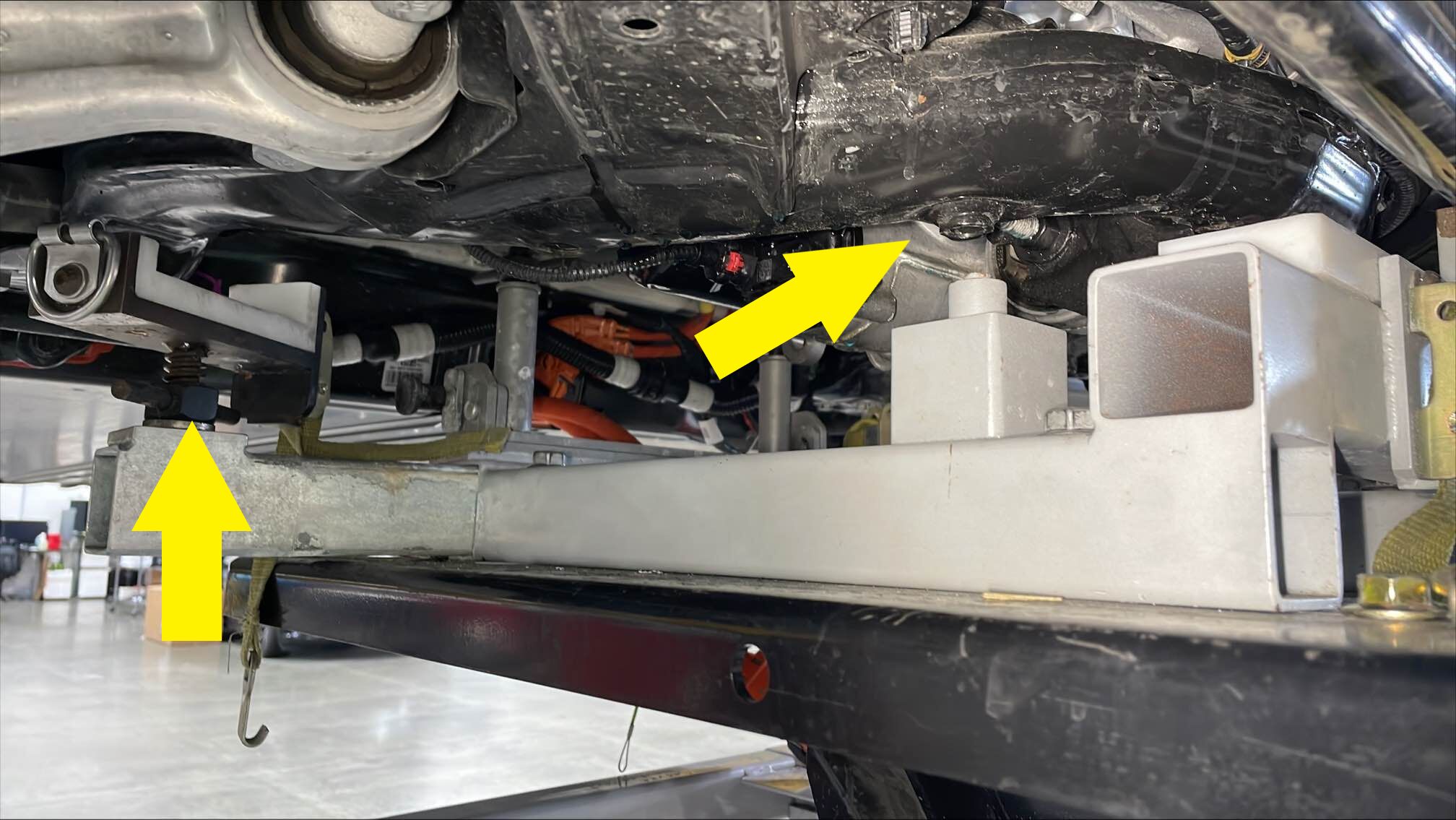

- 在协助下,将副车架举升工具的导销与前副车架上的固定销(2 个)和前驱动单元上的固定销(1 个)对齐。

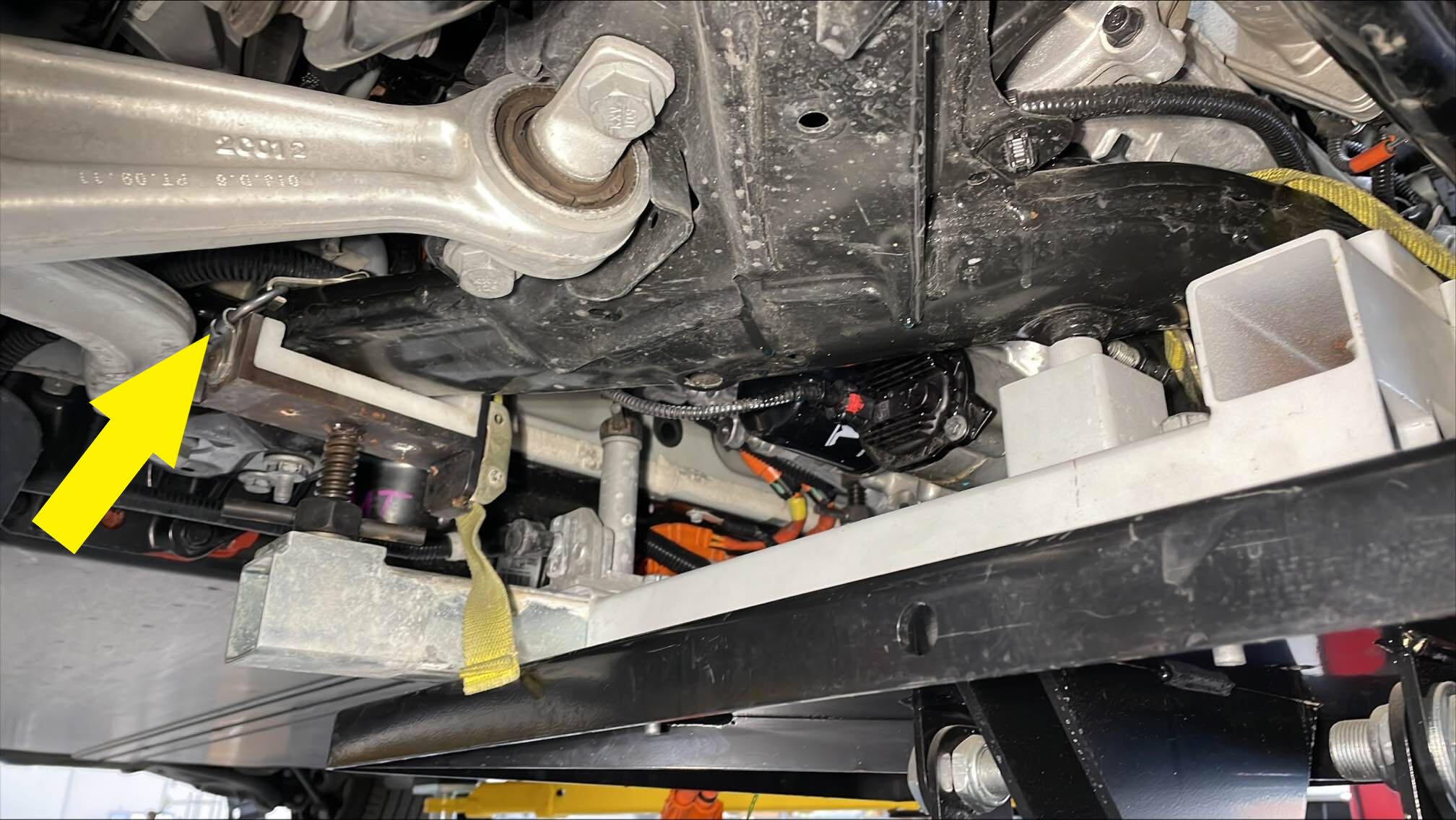

- 完全固定将前副车架固定到副车架举升工具的系带(3 个)。

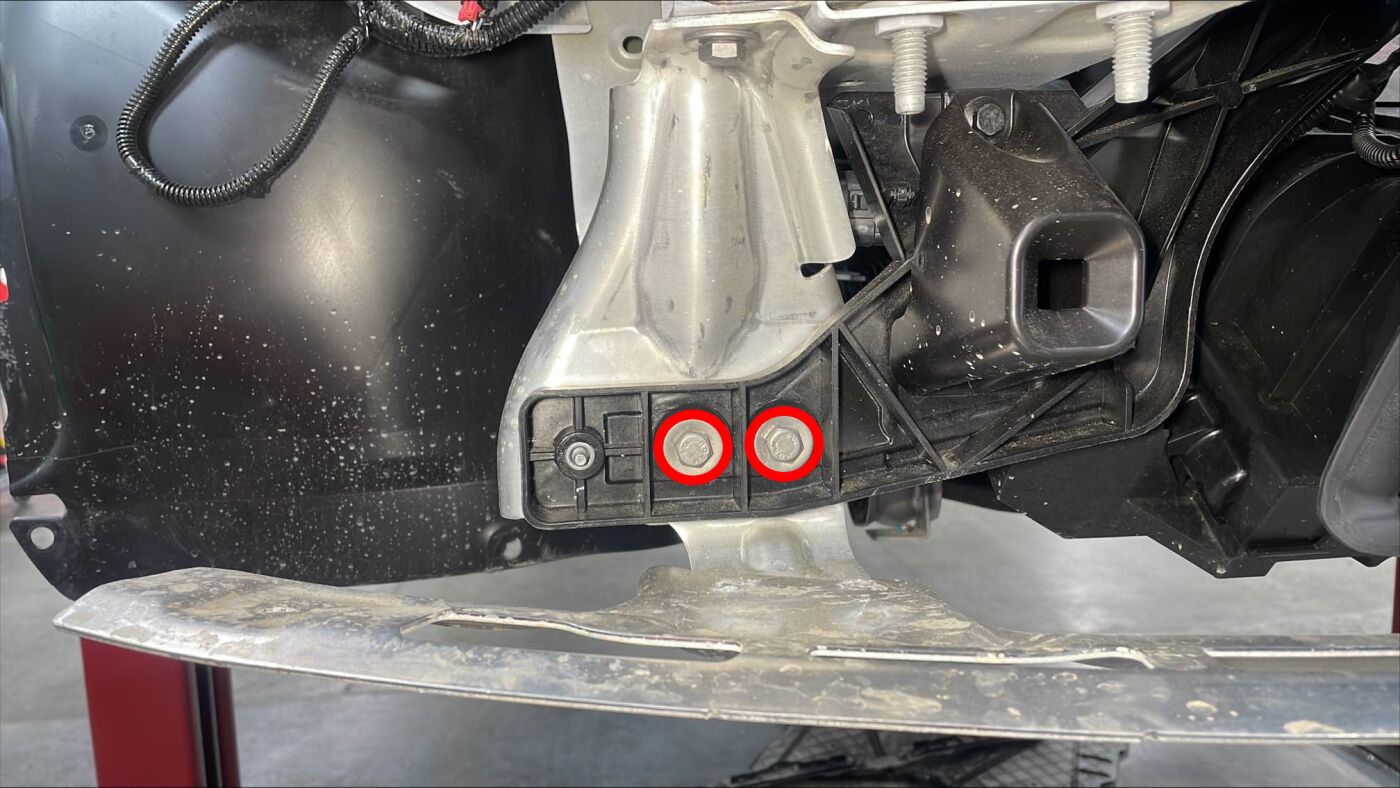

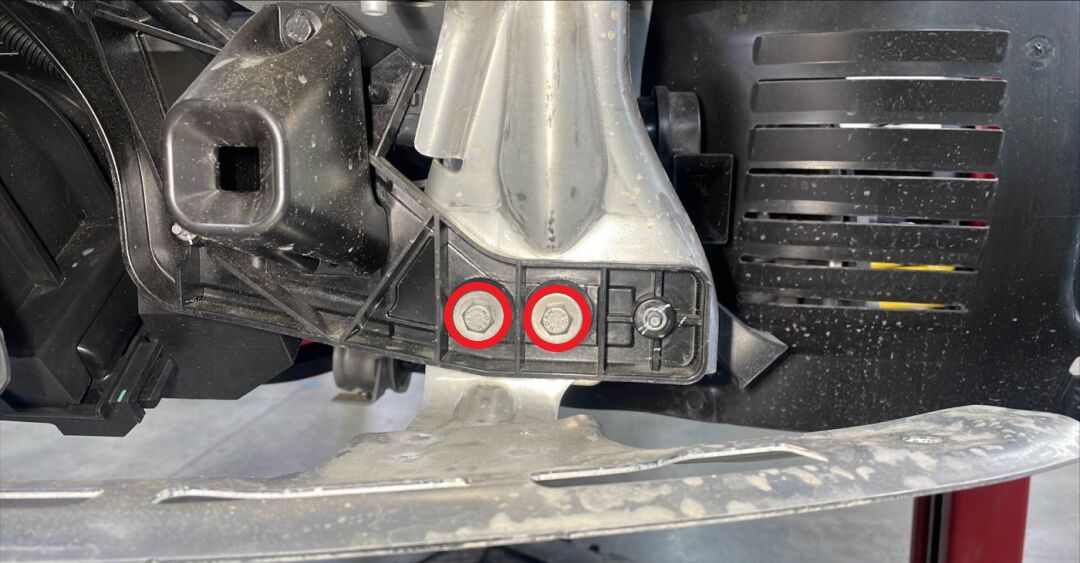

- 拆卸将前端支架固定到左右前副车架防撞罐的螺栓(4 个)。

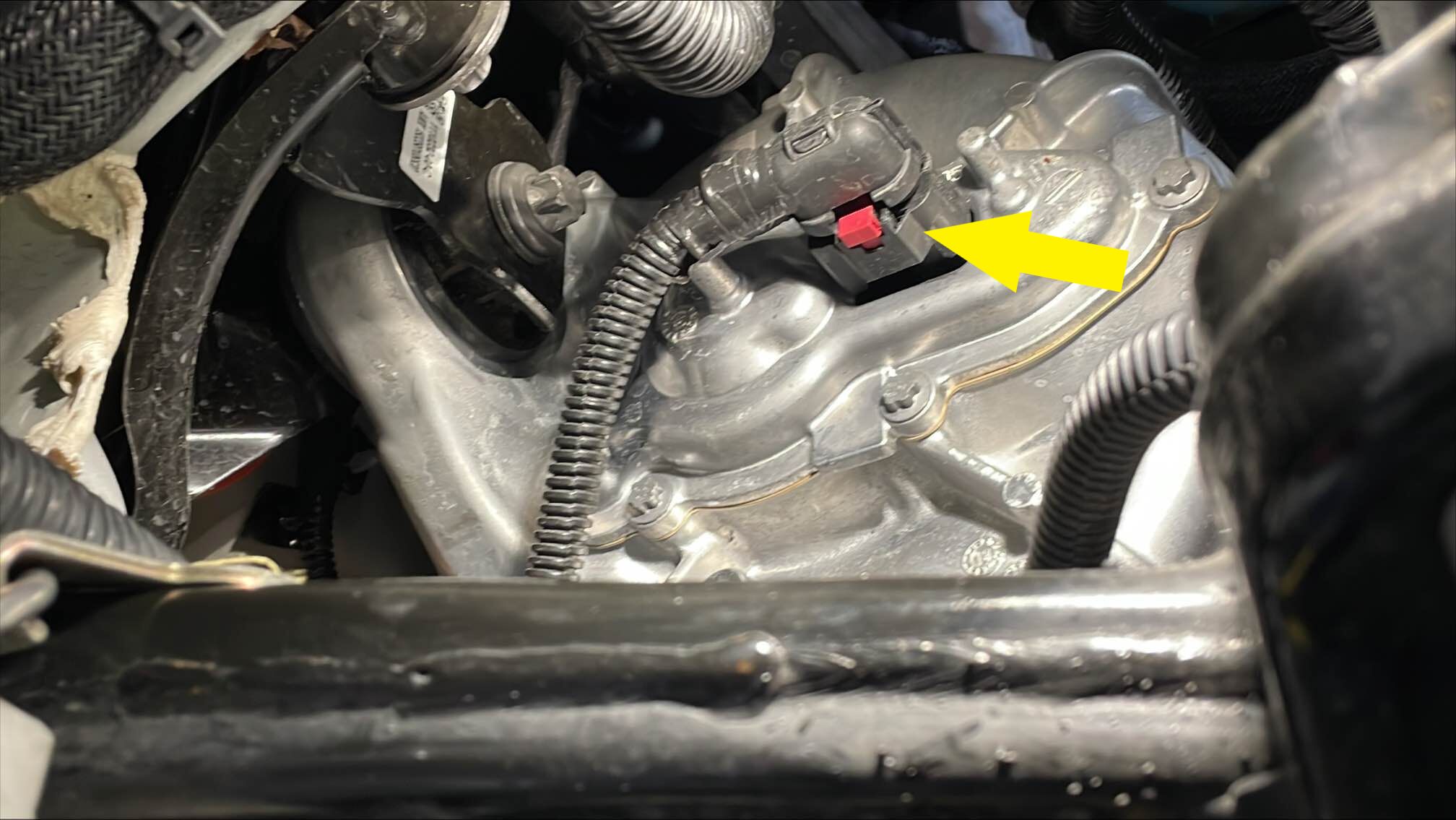

- 拉动红色锁片,然后断开副车架电气线束与前驱动单元电机解析器连接器的连接。

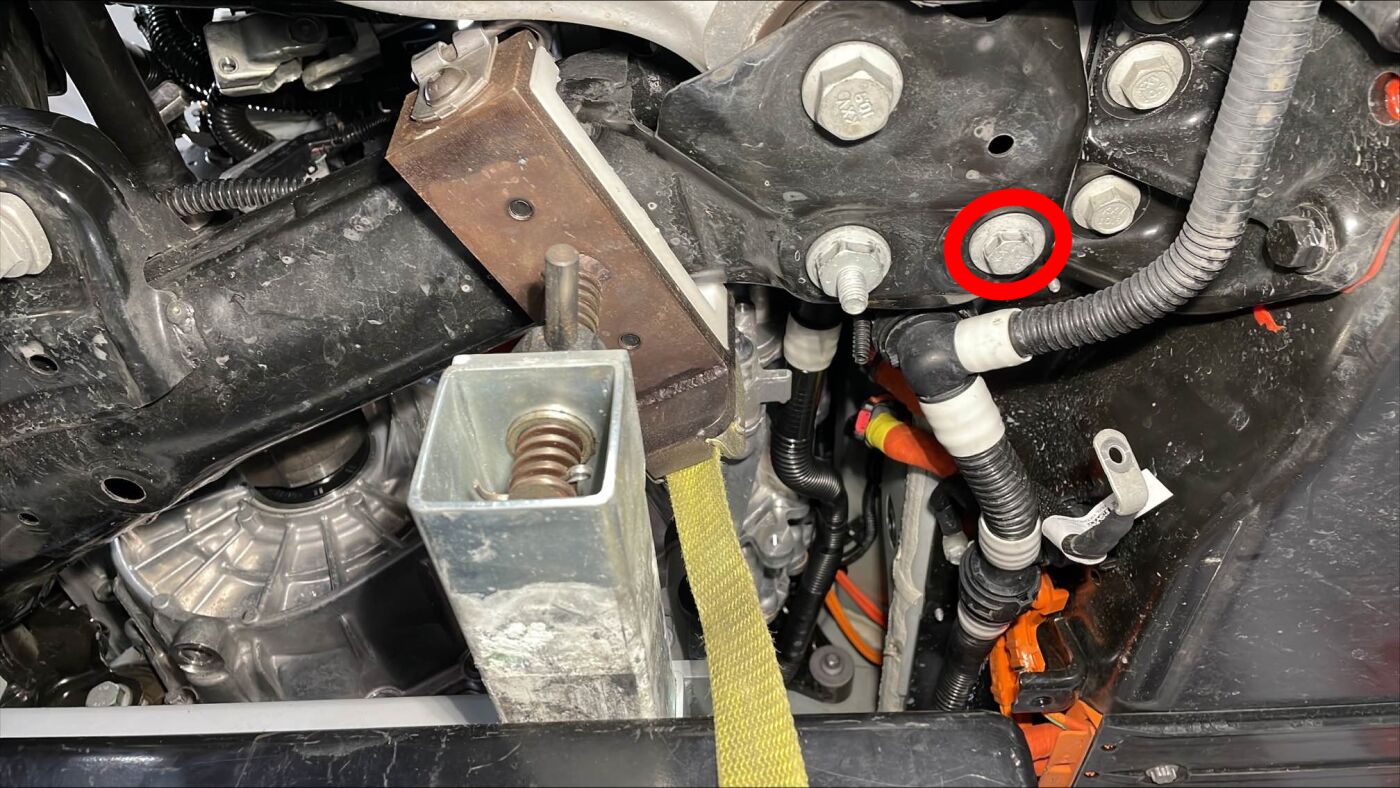

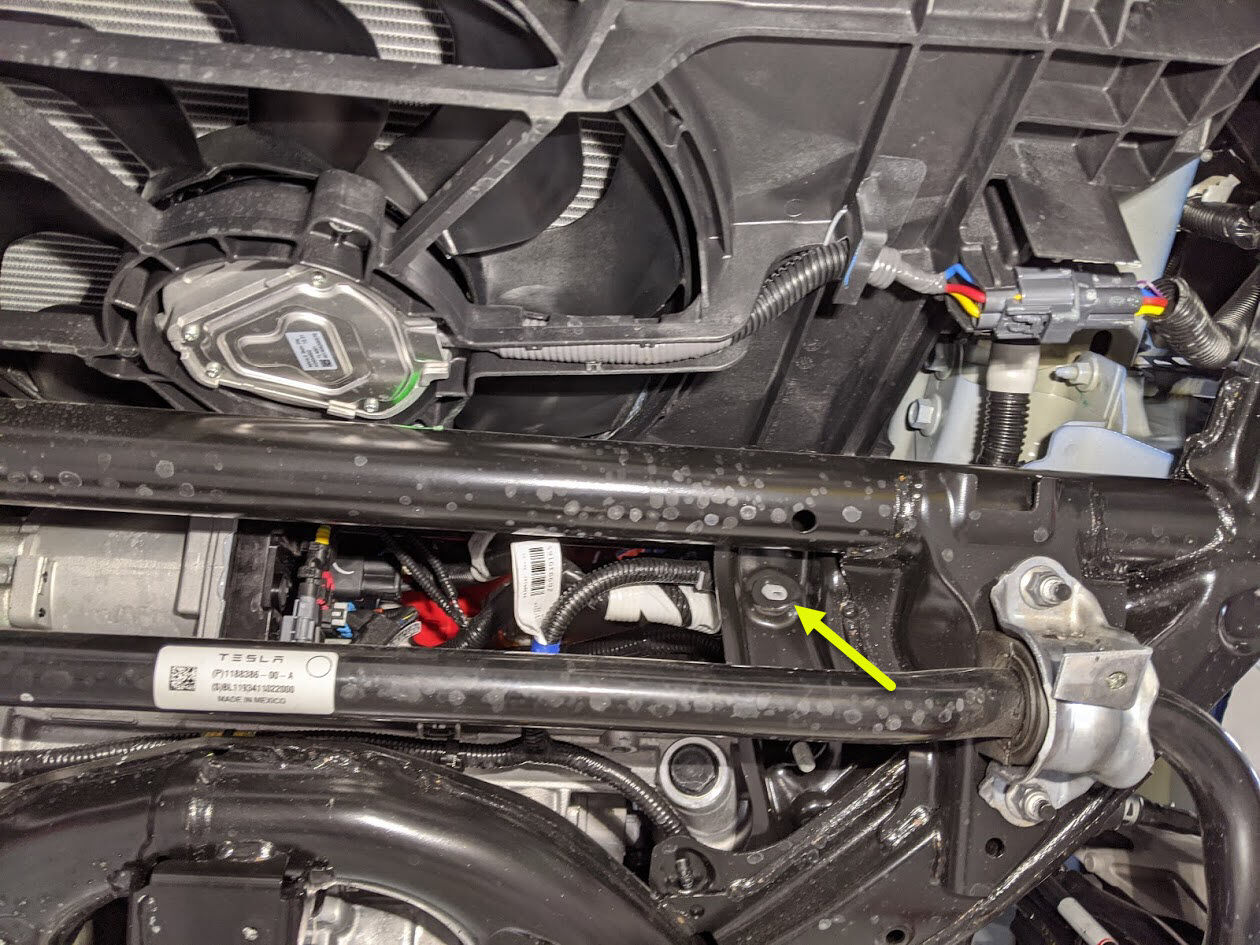

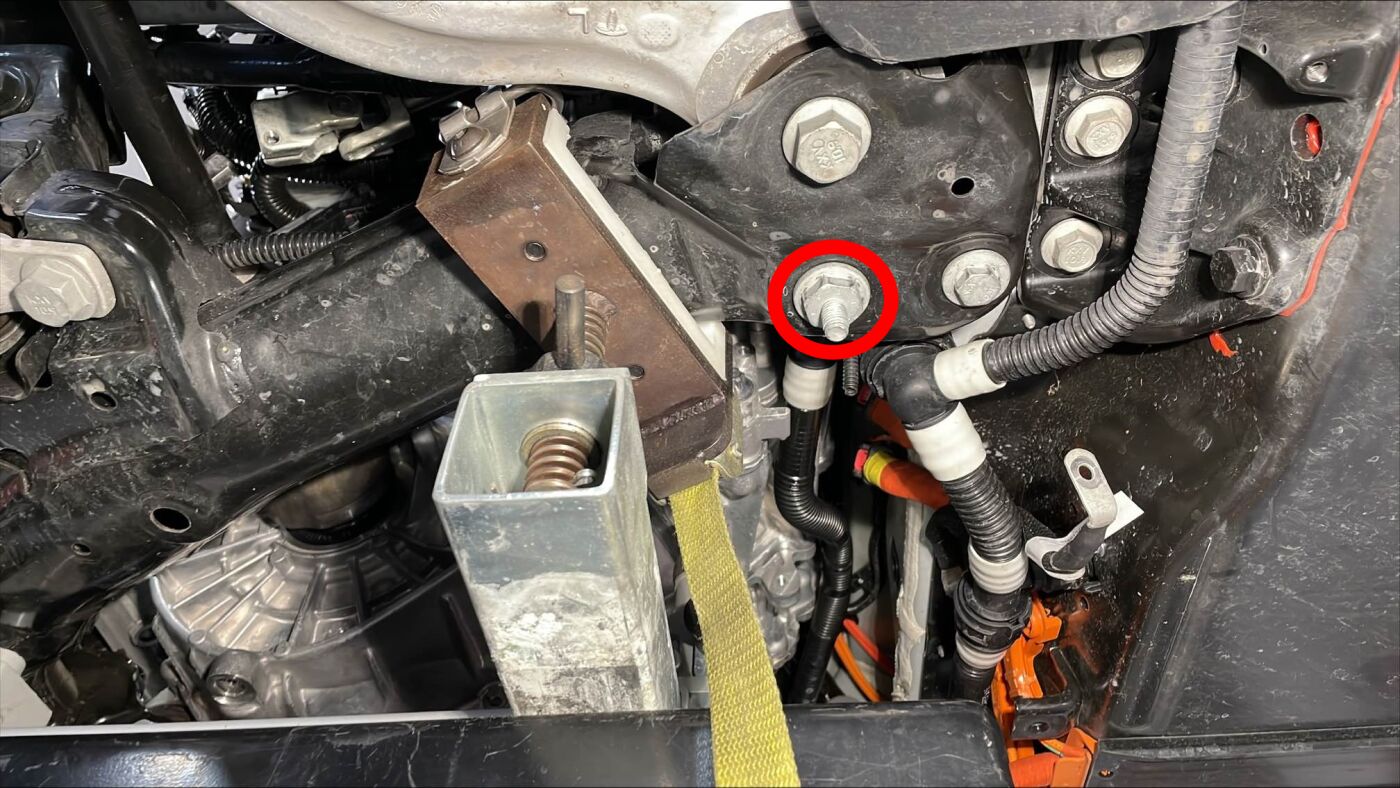

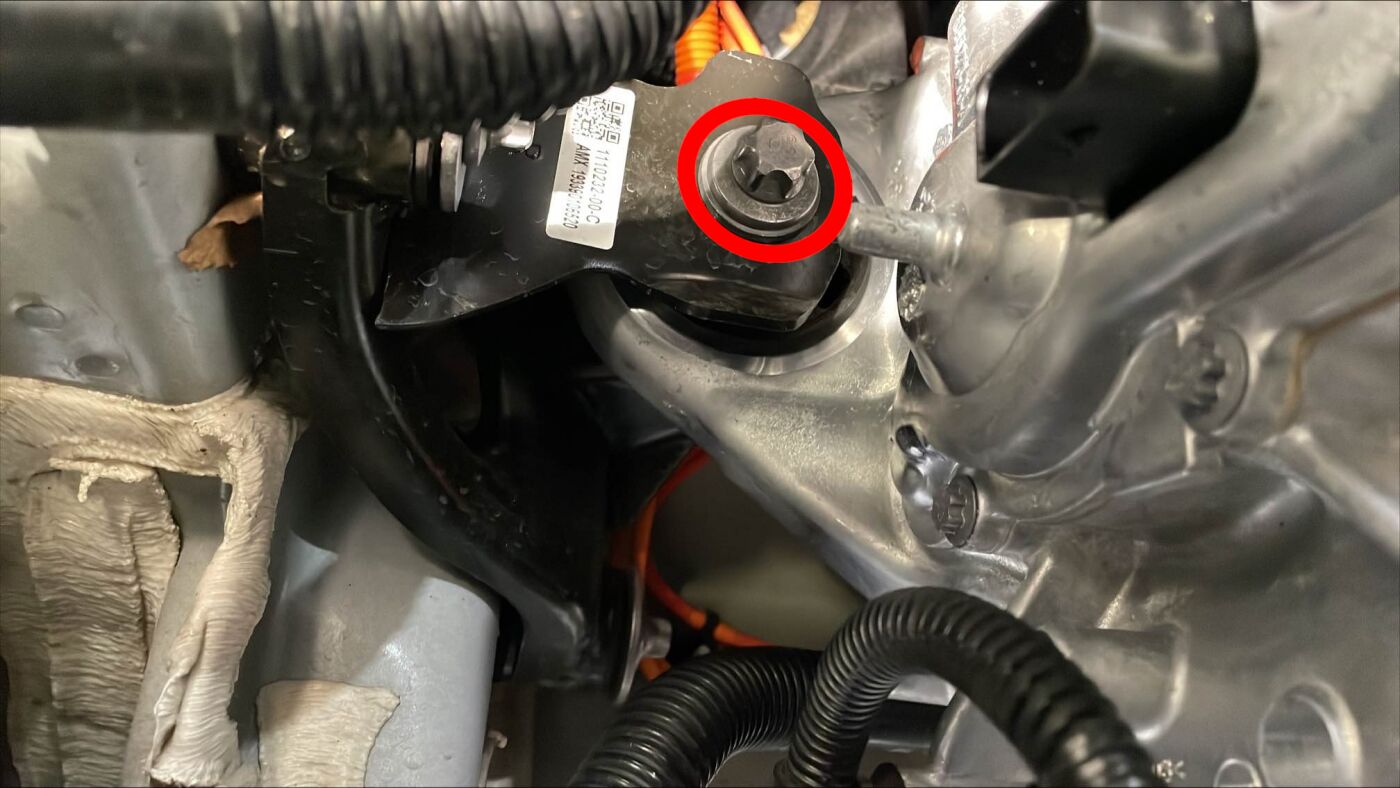

- 拆卸将右侧电机支座固定到右侧电机支座支架的螺栓。
- 拆卸将左侧电机支座固定到左侧电机支座支架的螺栓。

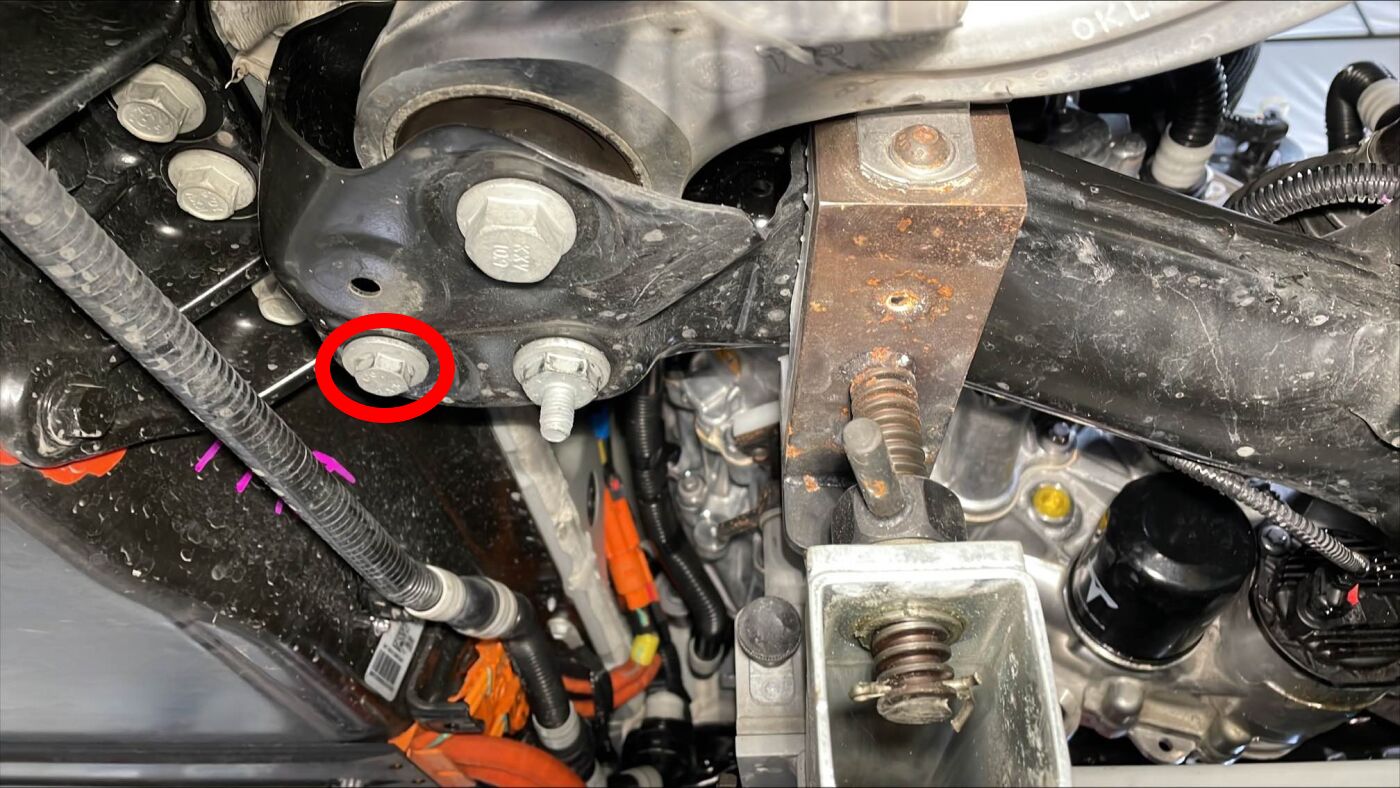

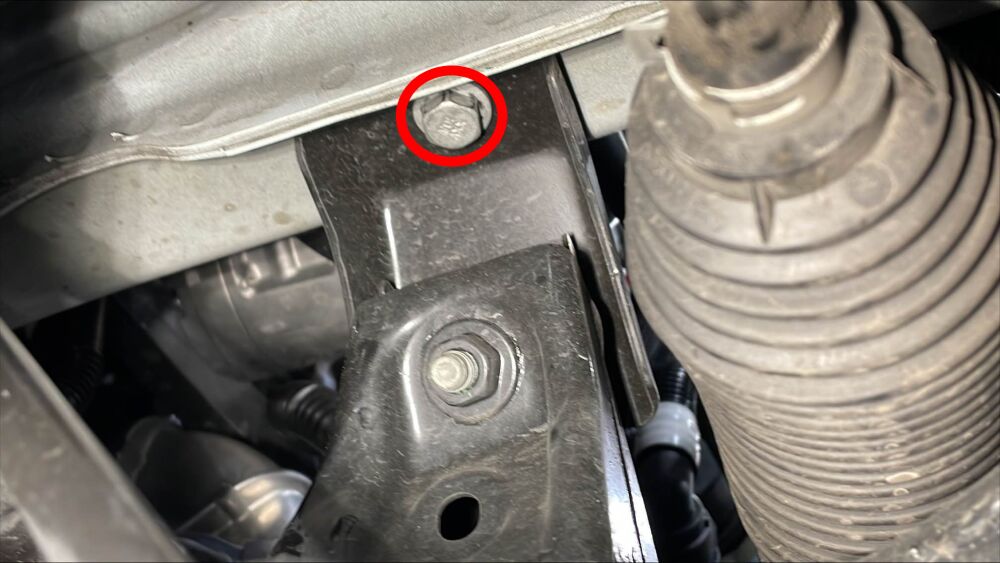

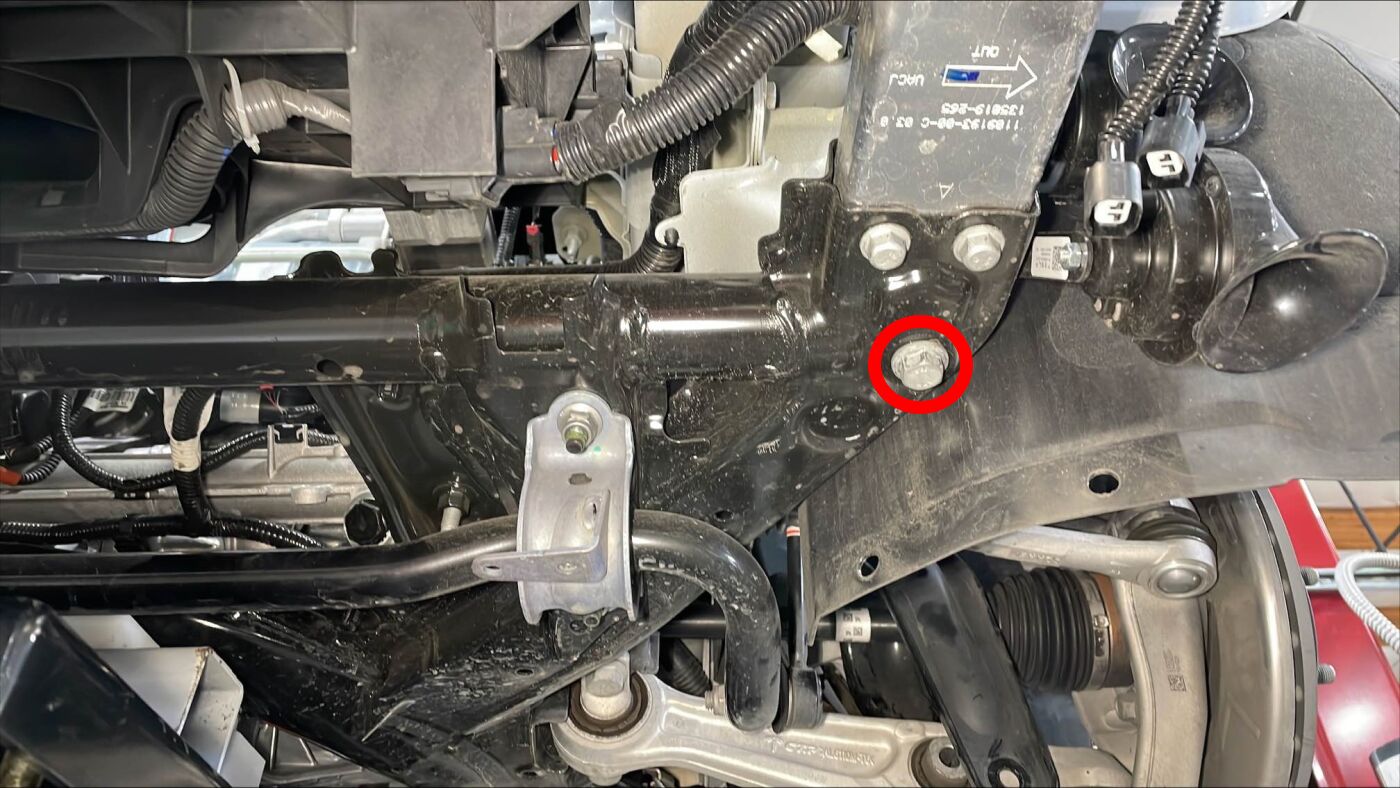

- 拆卸并弃置将前副车架左右中间支座固定到车身的螺栓(2 个)。
- 拆卸并弃置将前副车架前部固定到车身的螺栓(2 个)。
- 拆卸并弃置将前副车架后部固定到车身的小号螺栓(2 个)。
- 拆卸并弃置将前副车架后部固定到车身的大号螺栓(2 个)。
-

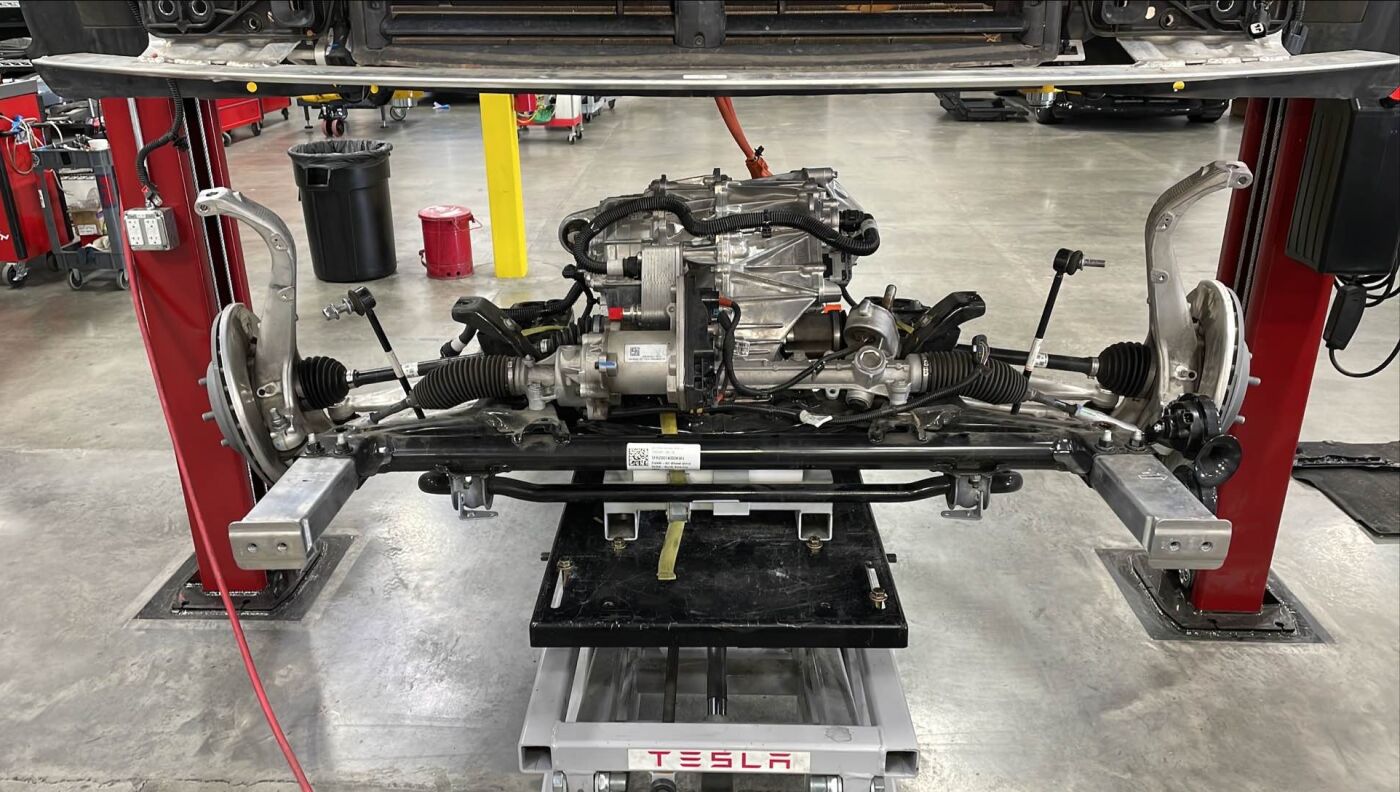

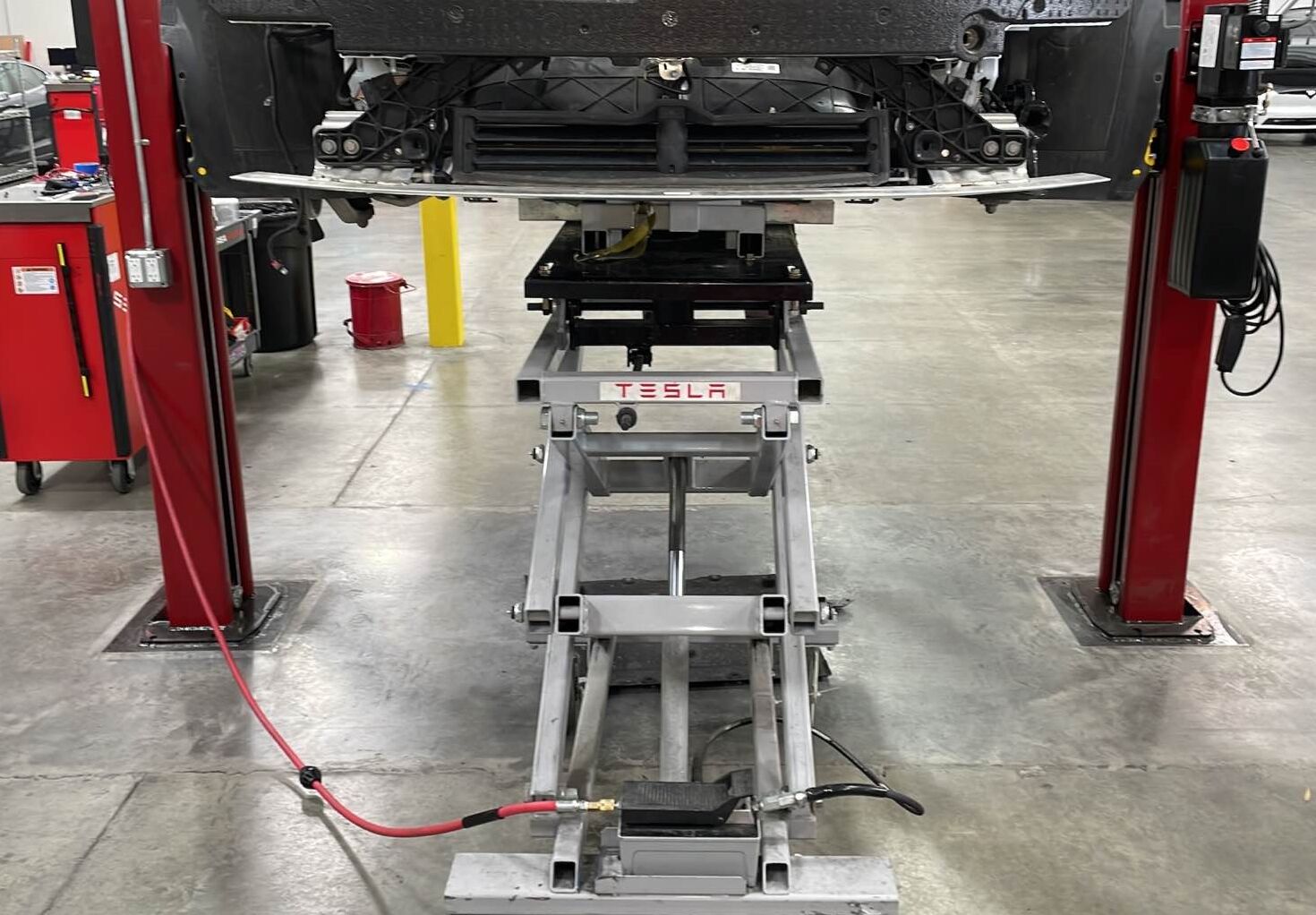

在协助下,小心地降低前副车架,然后从车底移出副车架举升工具。
注注意在降低副车架时可能被夹住的组件。
安装
- 在协助下,将副车架举升工具移至车辆下方,然后将前副车架举升到位。

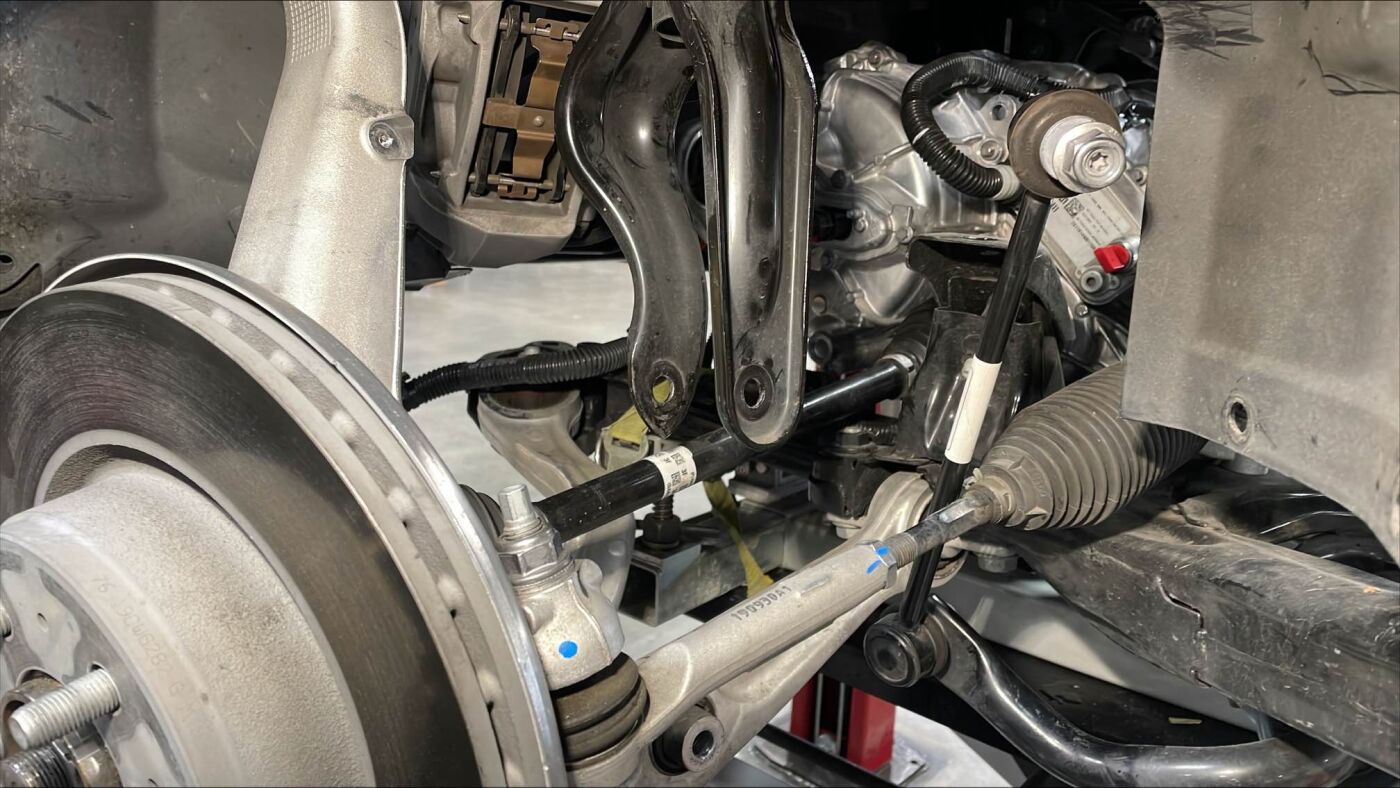

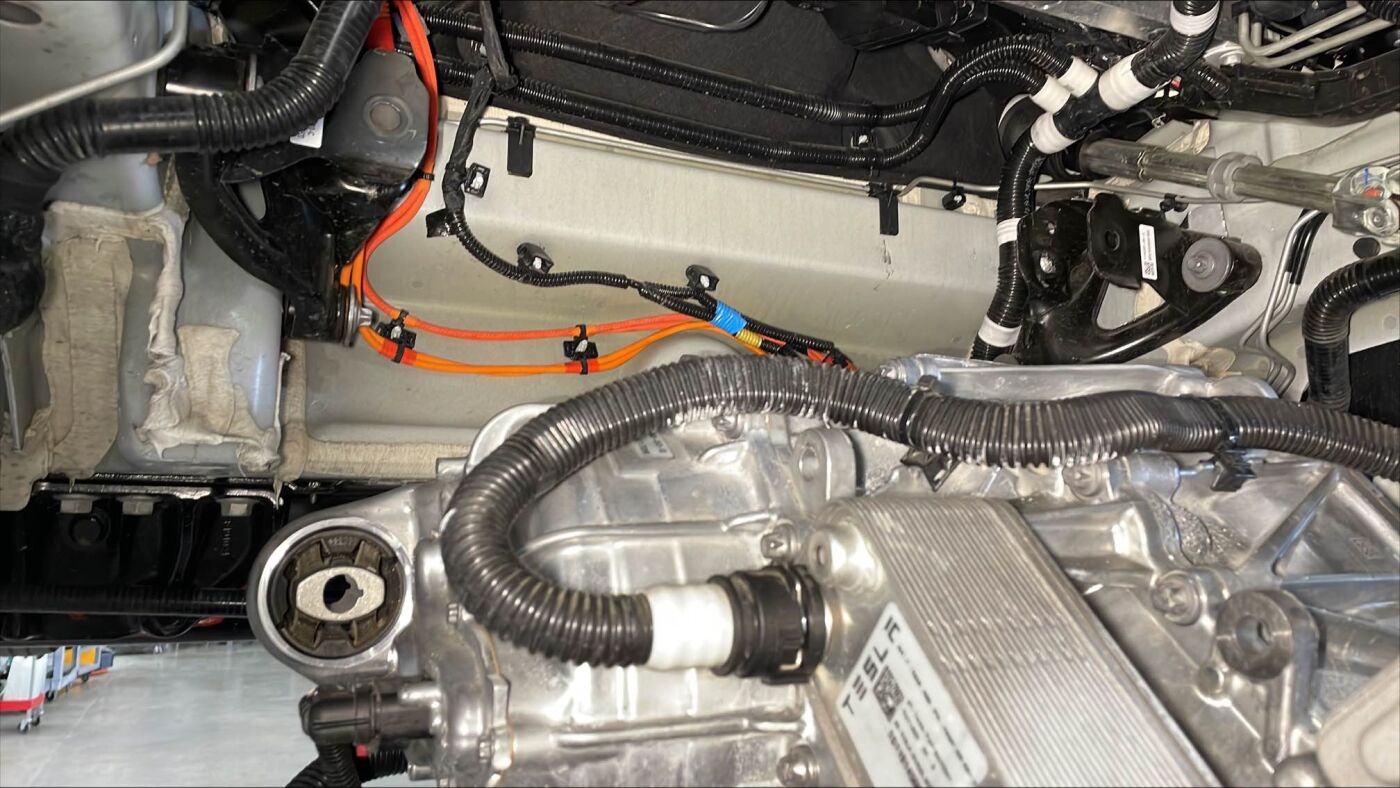

- 当副车架升起时,引导电机支座衬套进入电机支座隔离器,并确保支柱跨过车轴和横向连杆。
- 安装并手动拧紧将前副车架后部固定到车身的新大号螺栓(2 个)。
- 安装并手动拧紧将前副车架后部固定到车身的新小号螺栓(2 个)。
- 安装并手动拧紧将前副车架前部固定到车身的新螺栓(2 个)。
- 安装并手动拧紧将前副车架左右中间支座固定到车身的新螺栓(2 个)。
- 安装并手动拧紧将前端支架固定到左右前副车架防撞罐的螺栓(4 个)。
-
紧固将前副车架后部固定到车身的大号螺栓(2 个)。
-
紧固将前副车架后部固定到车身的小号螺栓(2 个)。
-
紧固将前副车架前部固定到车身的螺栓(2 个)。
-
紧固将前副车架左右中间支座固定到车身的螺栓(2 个)。
-
紧固将前端支架固定到左右前副车架防撞罐的螺栓(4 个)。
-
安装将右侧电机支座固定到右侧电机支座支架的螺栓。注可能需要调整副车架夹具以将螺栓对准支座。
- 将副车架电气线束连接到前驱动单元电机解析器连接器,然后按下红色锁片以固定连接器。
-
安装将左侧电机支座固定到左侧电机支座支架的螺栓。注可能需要调整副车架夹具以将螺栓对准支座。
- 松开将前副车架固定到副车架举升工具的系带(3 个)。
- 降低副车架举升工具,将其从前副车架下方移出。
- 紧固将前驱动单元接地带固定到前驱动单元的卡子。
-
紧固将前驱动单元接地带固定到高压电池的螺栓。
-
安装将前驱动单元接地带固定到前驱动单元的螺栓。

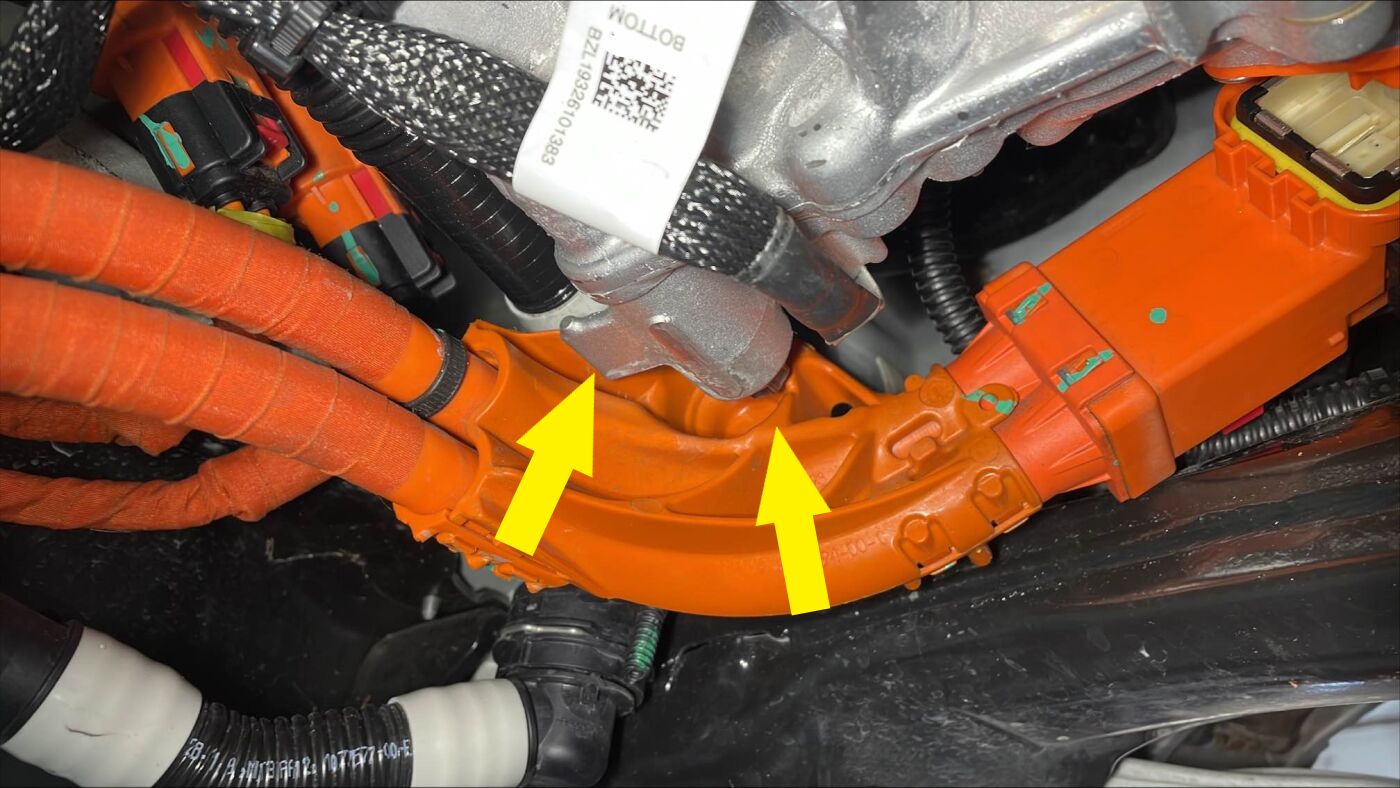

- 将前驱动单元高压线束安装到铸件上。
- 将前驱动单元高压线束与前驱动单元变流器高压接头稳固连接,降低黑色手柄,然后滑动红色锁片。
-
安装将前驱动单元高压线束固定到前驱动单元的螺栓。
- 加热泵款 Model 3 - 将电气线束连接到左前纵梁支架连接器,然后紧固左前纵梁支架另一侧的红色锁片。
- 加热泵款 Model 3 - 紧固将电气线束固定到前副车架的卡子。
- 加热泵款 Model 3 - 紧固将电气线束与刚扣紧的卡子搭接在一起的卡子。
- 加热泵款 Model 3 - 将电气线束连接到转向机下方的低压逻辑连接器(2 个),然后推动红色锁片以锁定连接器。
- 将冷却液排放收集器移到高压电池右前侧下方。
-
取下塞子,立即将前驱动单元热交换器至超级瓶/超级歧管软管连接到前驱动单元热交换器,紧固卡子,然后对接头进行推拉推测试。
- Model 3 - 紧固将前驱动单元变流器进口软管固定到车身的卡子。
-
取下塞子,立即将前驱动单元变流器进口软管连接到动力总成回流软管,紧固卡子,然后对接头进行推拉推测试。
- 将冷却液排放收集器从车辆下方移走。
- 将右前轮拱内衬安装到右侧门槛板罩,然后紧固将内衬固定到罩子的卡子(3 个) 。
-
将前车底护板安装到高压电池上,然后安装将车底护板固定到高压电池的螺栓(4 个)。注推荐使用以下工具:
- E10 套筒扳手
-
安装将车底护板固定到高压电池的螺栓(2 个)。注推荐使用以下工具:
- 10 毫米套筒
-
安装并手动拧紧将左前支柱固定到左前下方横向连杆的螺栓和螺母。
注螺栓和螺母将在后续步骤中紧固。
-
在协助下,将左前上方控制臂滑入左前转向节,然后安装螺栓和新螺母,将控制臂固定到转向节。
-
将前平衡杆左侧连杆安装到左前支柱,然后安装新螺母,将连杆固定到支柱。注为防止损坏连杆,请使用 T40 工具防止连杆球头轴转动。注使用平衡杆上的撬杆卸下连杆,以便将其安装到支柱上。
-
将左前制动钳安装到左前转向节上,然后安装新螺栓(2 个),将制动钳固定到转向节上。
-
安装将左前制动钳软管支架固定到左前转向节的螺栓。
- 紧固将左前轮毂转速传感器线束固定到左前转向节的卡子(2 个)。
-
将左前轮毂转速传感器安装到左前转向节,然后安装将传感器固定到转向节的螺栓。
- 重复第36步至第42步,完成车辆右侧相关操作。
- 拆卸将左前制动盘固定到轮毂轴承的螺栓。
- 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上,然后手动拧紧带耳螺母。
- 使用托臂支架支撑轮毂轴承千斤顶适配器。
-
测量翼子板底部到前轴中心的距离,调整托臂支架,将前悬架设置在行驶高度。
注正确行驶高度对应的距离应为 423 毫米。
-
紧固将左前减震器固定到下控制臂的螺栓和螺母,然后用油性记号笔标记螺栓和螺母。
- 移走左前悬架下方的托臂支架。
- 拆卸用于固定轮毂轴承千斤顶适配器的带耳螺母,然后将轮毂轴承千斤顶适配器从车辆上拆下。
-
安装将左前制动盘固定到轮毂轴承的螺栓。
- 重复第44步至第51步,完成车辆右侧相关操作。
-
连接电气线束与喇叭连接器(2 个)。
- 安装前饰板。请参阅饰板 - 前(拆卸和安装)。
- 安装左前和右前轮毂。请参阅轮毂总成(拆卸和安装)。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)。
- Model 3 - 将电气线束连接到转向机上的低压逻辑连接器(2 个),然后推动灰色锁片以锁定连接器。
- 将电气线束连接到转向机电源连接器(2 个),然后滑动红色锁片以锁定连接器。
- Model 3 - 将电气线束连接到前副车架电气线束。
-
将中间轴向下滑动到转向机上,然后安装将中间轴固定到转向机的螺栓。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)。
- 连接低压电源。请参阅12V/低压电源(断开和连接)。
- 从方向盘上拆下方向盘锁。
- 连接装有 Toolbox 3 的笔记本电脑。
- 在 Toolbox 3 中,点击Actions/Autodiag选项卡,在搜索字段中输入 “Thermal”,点击Stop Thermal Fluid Fill/Drain,点击Run,点击Submit,然后等待例行程序完成。
- 在 Toolbox 3 中,点击Actions/Autodiag选项卡,在搜索字段中输入 “Purge”,点击Coolant Air Purge,点击Run,然后等待例行程序完成。
- 检查冷却液液位,必要时加满。请参阅冷却系统(部分重新加注和排放)。
- 在 Toolbox 3 中,点击Actions/Autodiag选项卡,在搜索字段中输入 “Thermal”,点击Thermal System Performance Test,点击Run,然后等待例行程序完成。
- 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
- 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
