饰板 - 仪表板 - 主（拆卸和更换）

校正代码 14057002 0.12 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格： 饰板 - 仪表板 - 主（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将主饰板固定到仪表板左右侧的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆卸仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  2. 拆卸左右气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。

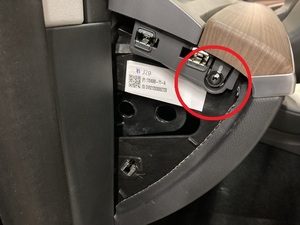

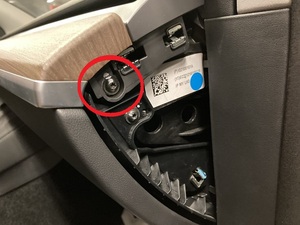

  3. 拆卸将主饰板固定到仪表板左右侧的螺钉（2 个）（如果适用）。
    提示： 推荐使用以下工具：
    • T20 梅花套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

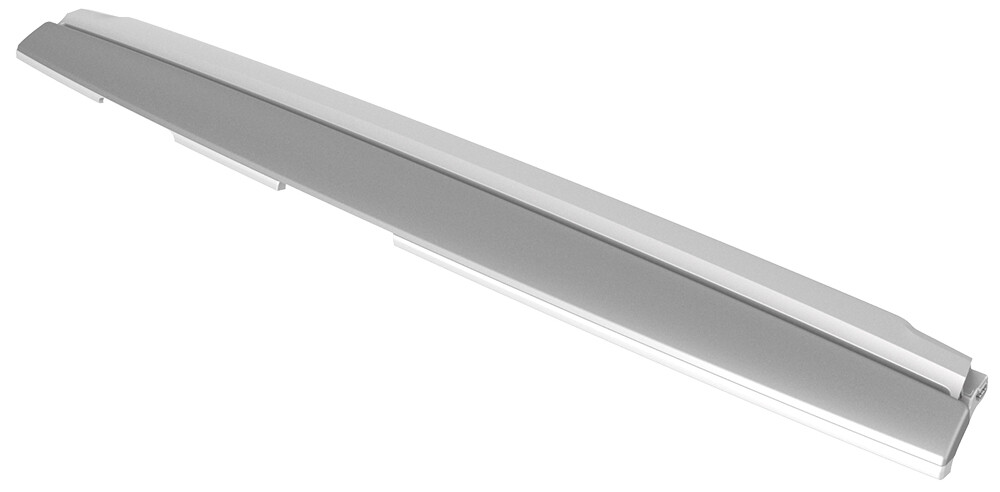

  4. 松开用于固定仪表板主饰板的卡子（15 个），然后从仪表板上拆下饰板。

安装

  1. 安装将仪表板主饰板固定到仪表板上的卡子 (15 个)。
  2. 安装将主饰板固定到仪表板左右侧的螺钉（2 个）（如果适用）。
    2.3 Nm (1.7 lbs-ft)
    提示： 推荐使用以下工具：
    • T20 梅花套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  3. 安装左右气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）
  4. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
