转向节 - 悬架 - 后（检查）
校正代码
31030110
0.24
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-01-26: 更改了测量方法。
- 2025-09-16: 添加了额外的测量信息。
- 2025-07-11: 更新了电阻测量说明。
- 2025-05-15: 修订了程序。
设备：
- 1064697-00-B - 制动盘偏转检测套件
注

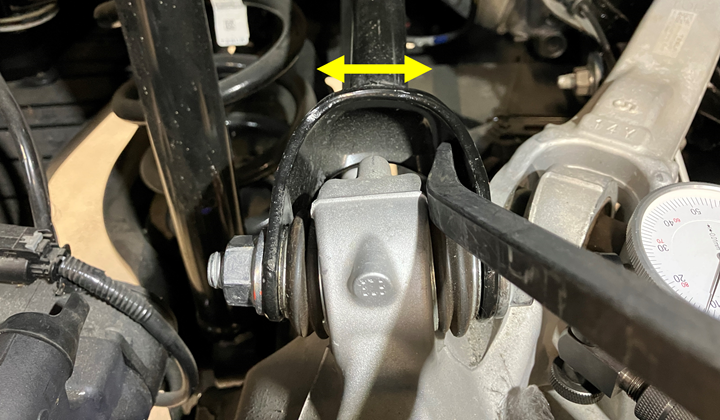

研究表明轴向间隙通常大于径向间隙，应以轴向间隙为主要参考值，故本程序指定测量轴向间隙。
程序

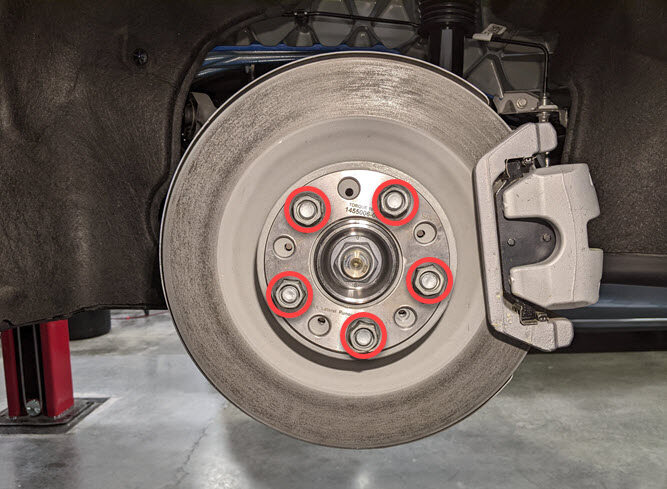

- 拆下后轮毂。请参阅 轮毂总成（拆卸和安装）。
-

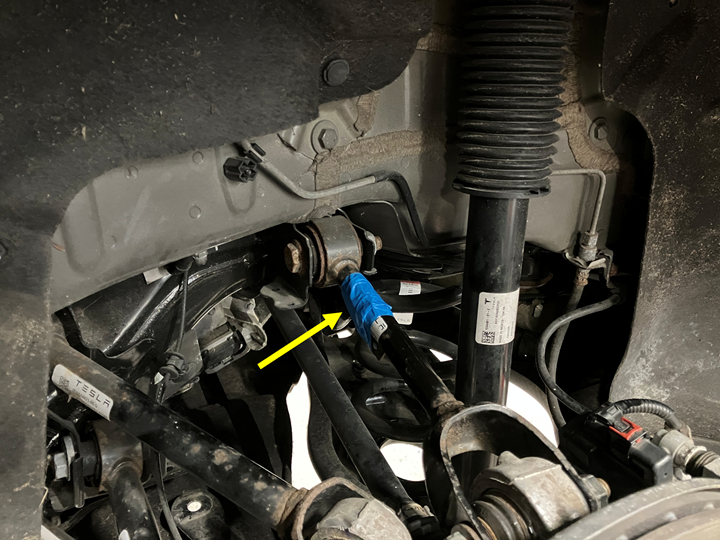

在左后上尾连杆上粘贴胶带。
-

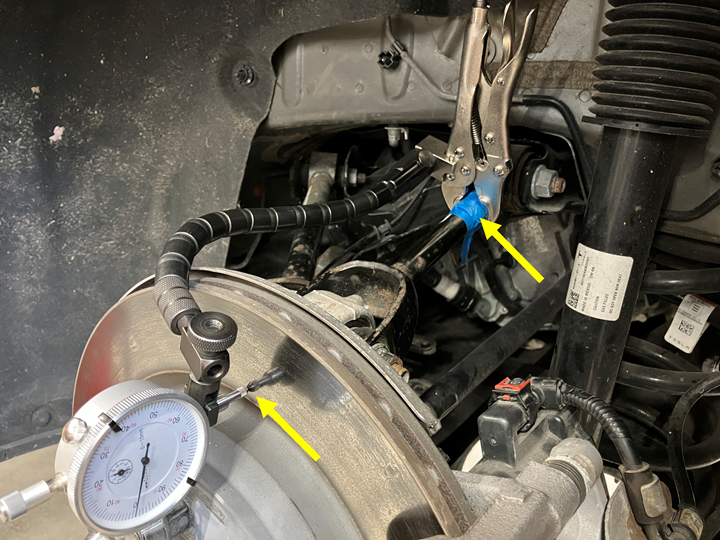

将制动盘偏转工具安装到左后上尾连杆并进行设置，以便读取读数。

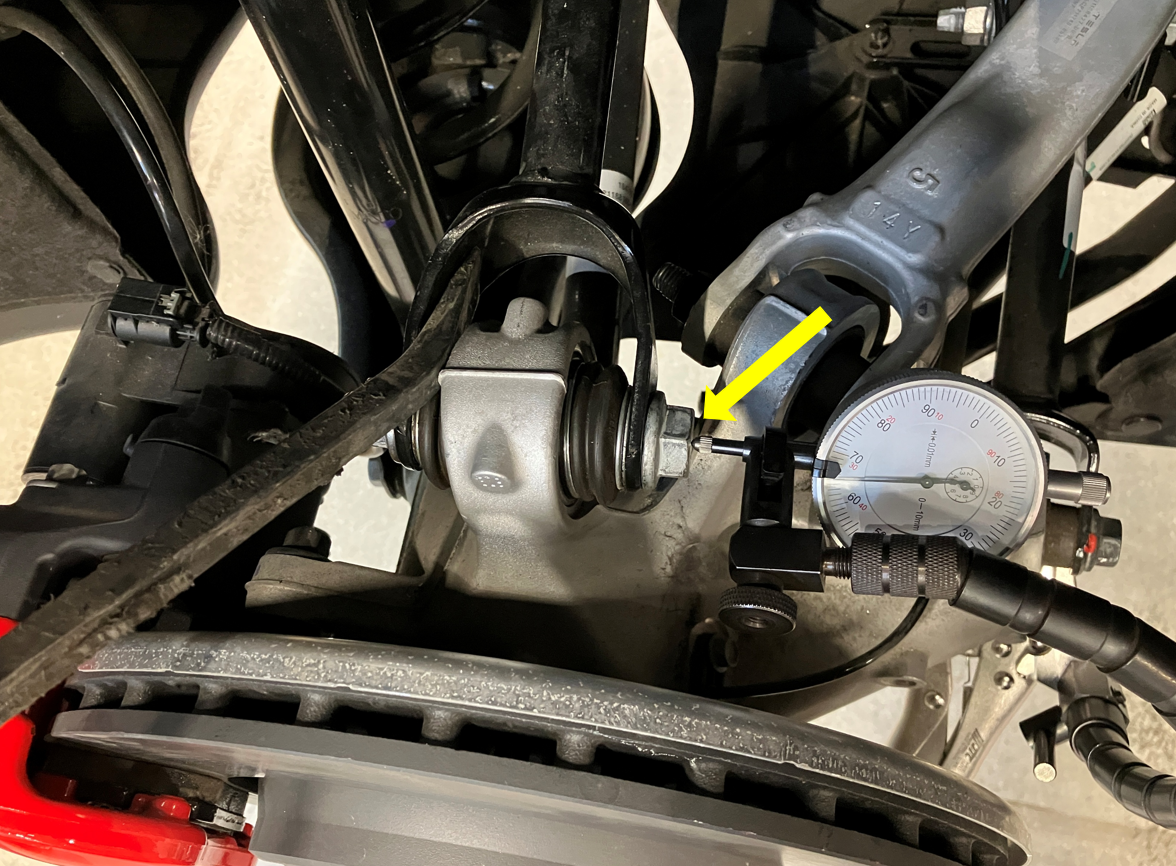

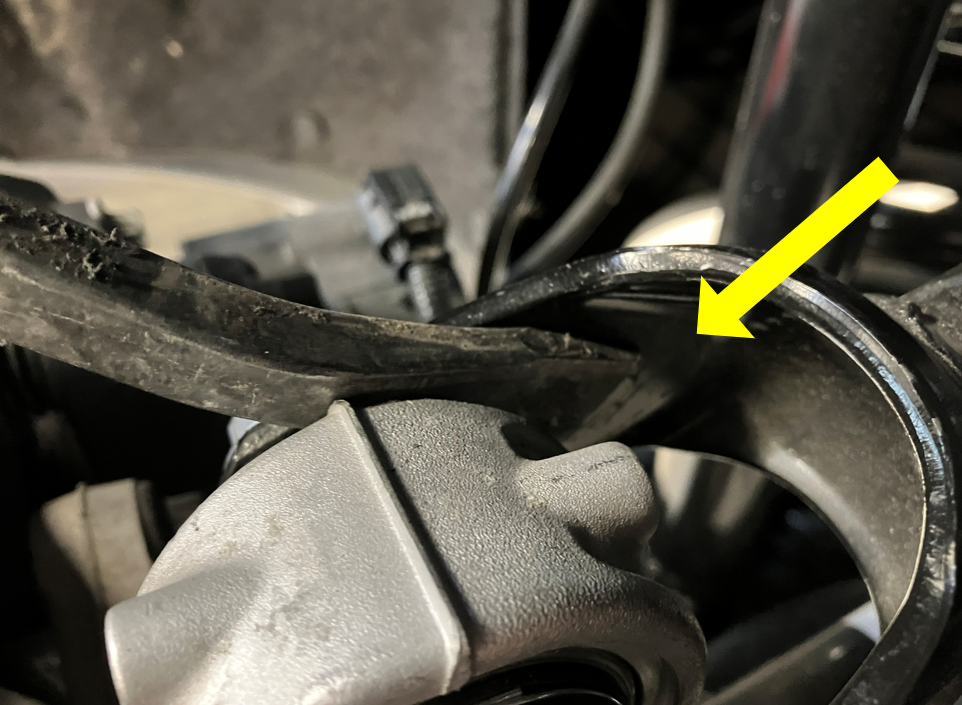

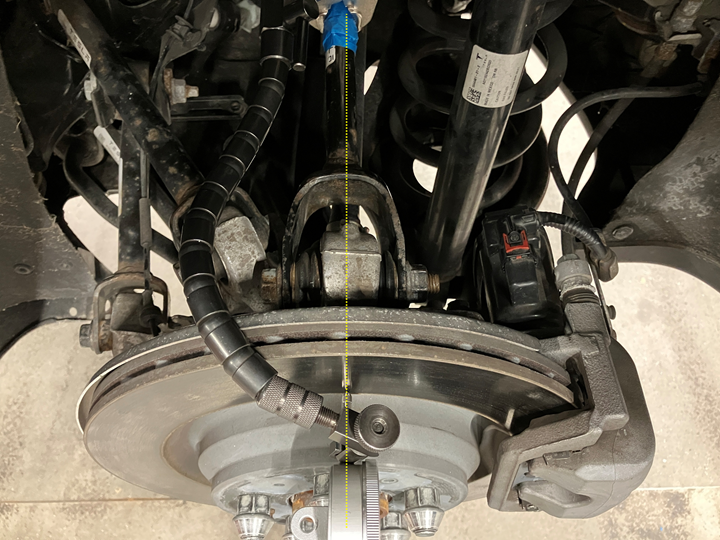

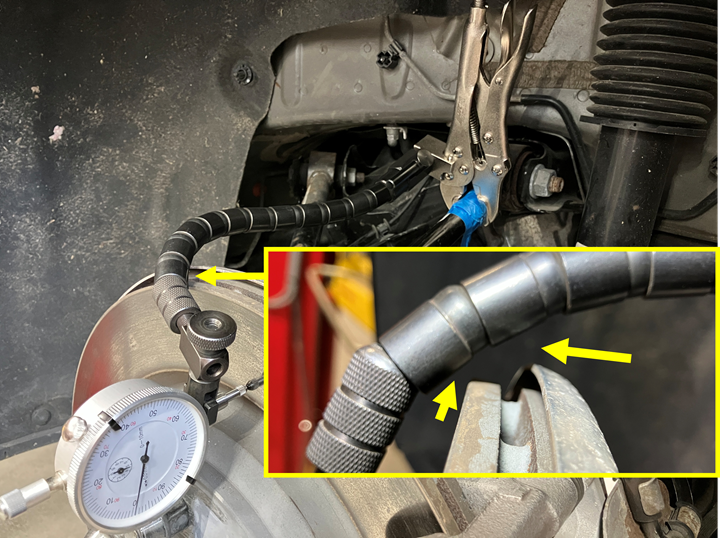

注请注意挠性杆的夹紧位置及走向。将指示杆紧固连接到制动盘摩擦部件最低处。将测量杆与上尾连杆对齐，确保正确下压指示杆，使工具可双向移动且不会触底。将测量值设置为零。确保挠性杆未触碰到制动盘和护板。
-

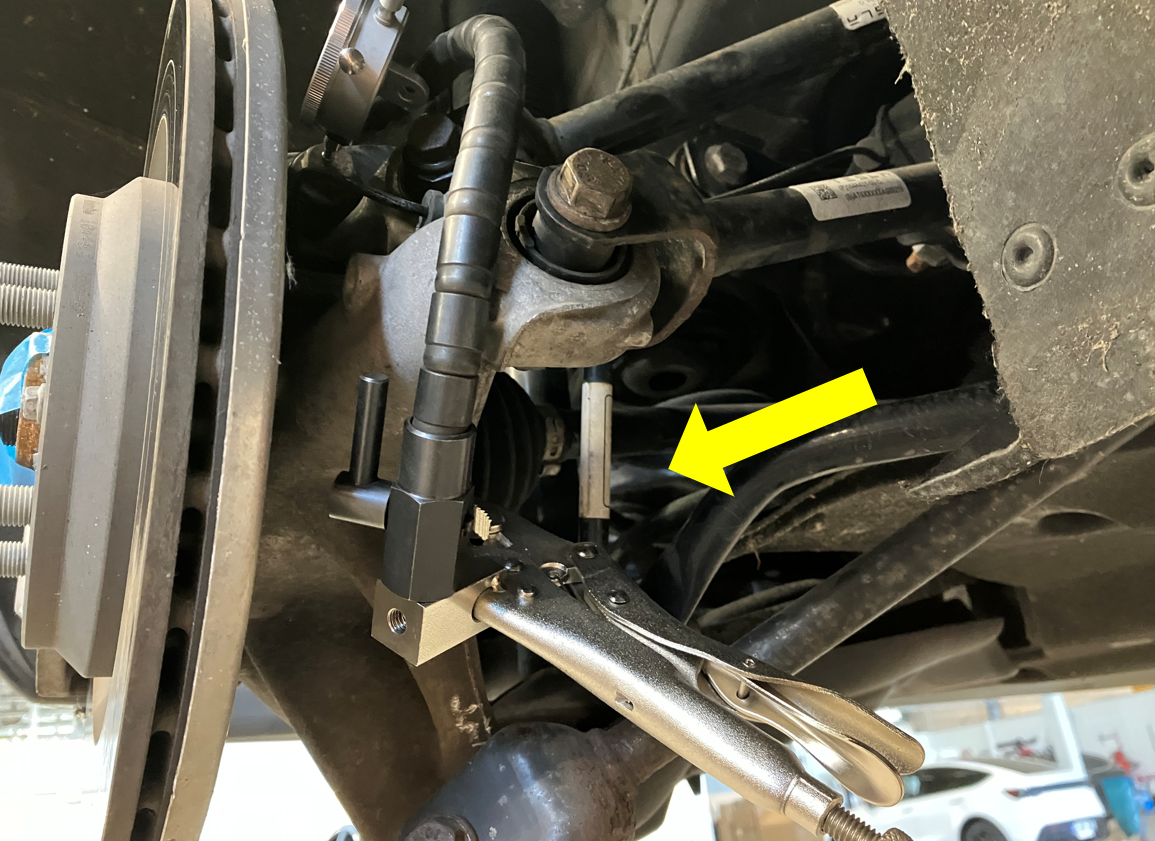

将大力钳安装到后转向节上。
-

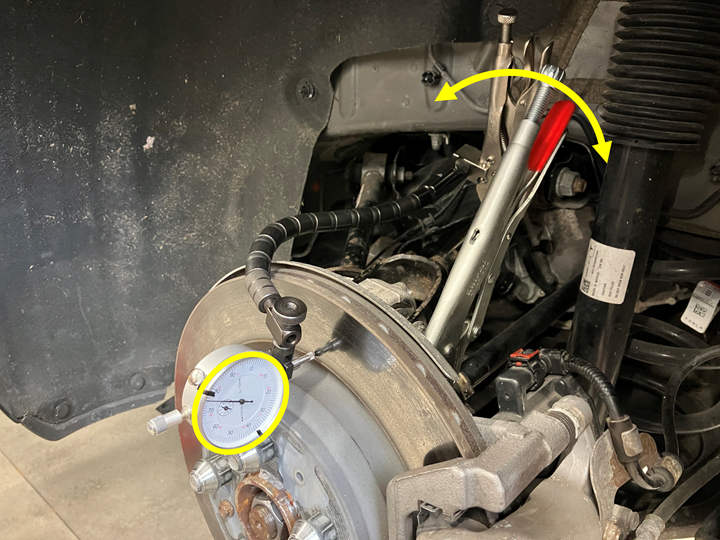

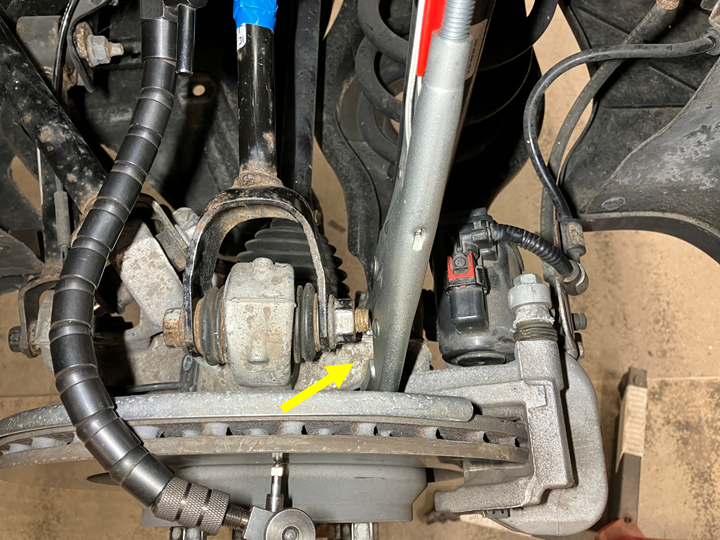

检查左后转向节上球头间隙。

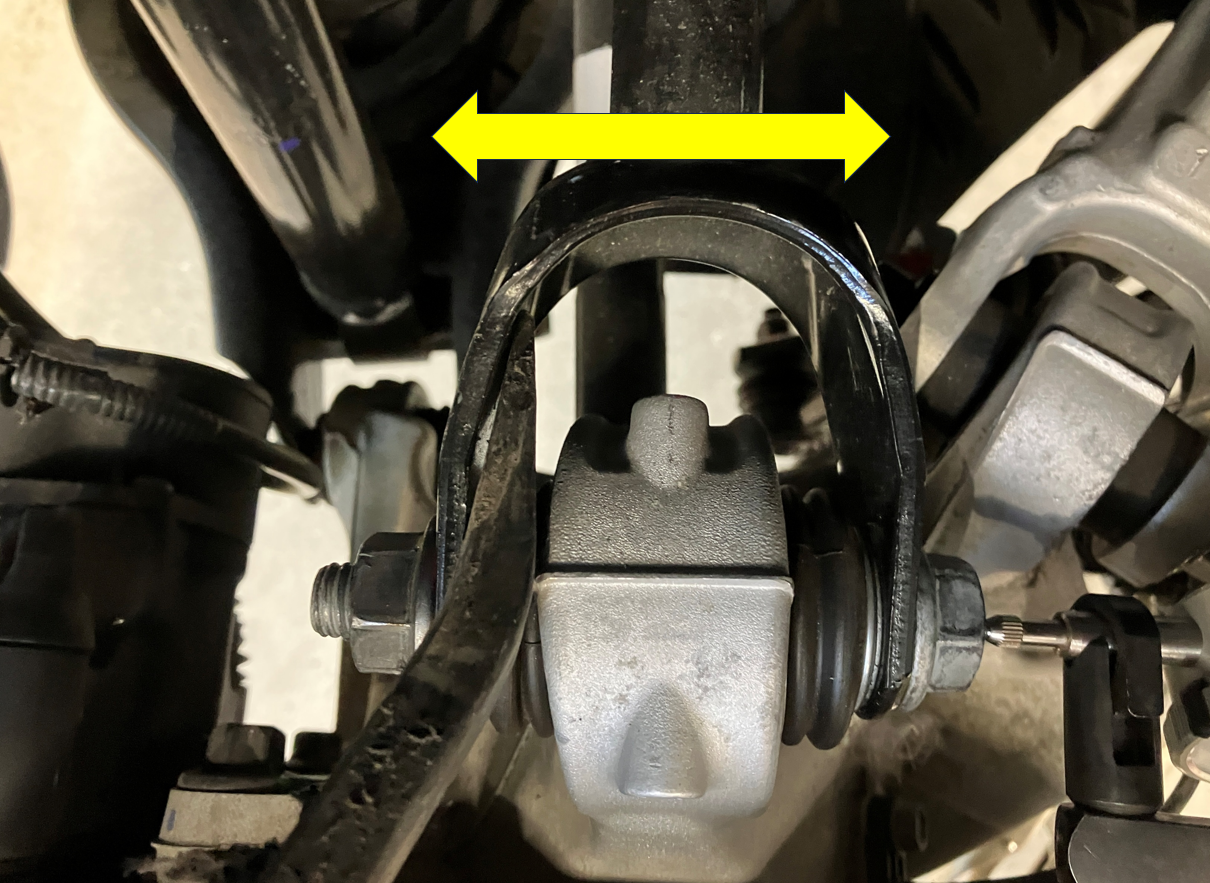

注将大力钳平行移动到尾连杆上。记录模拟指示器上显示的数值。如果游隙超过 1.00 毫米（0.039 英寸），请更换左后转向节上球头。
- 将大力钳从后转向节上拆下。
- 将制动盘偏转工具从后上尾连杆上拆下。
- 揭下后上尾连杆上的胶带。

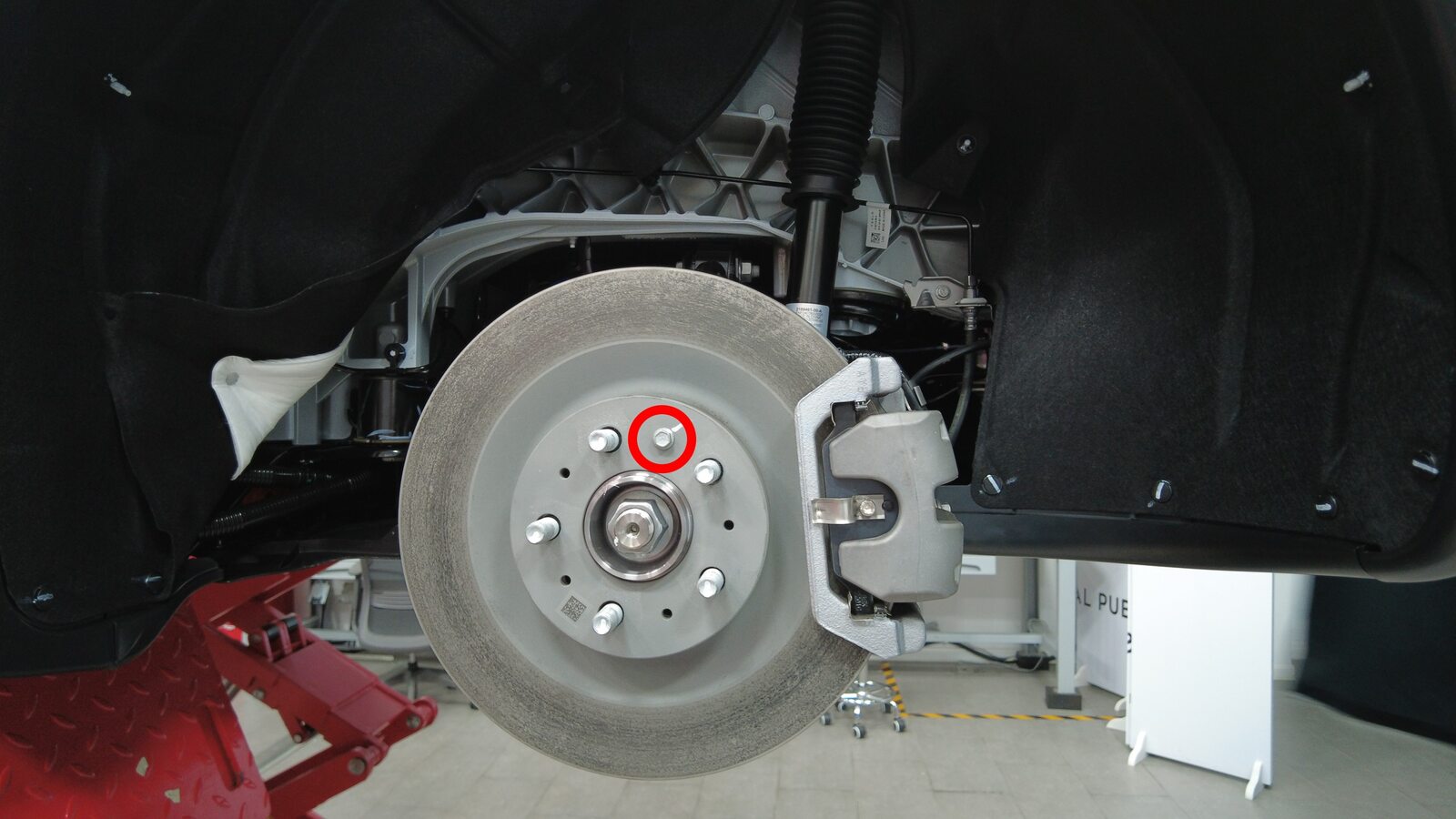

- 安装后车轮。请参阅 轮毂总成（拆卸和安装）。
