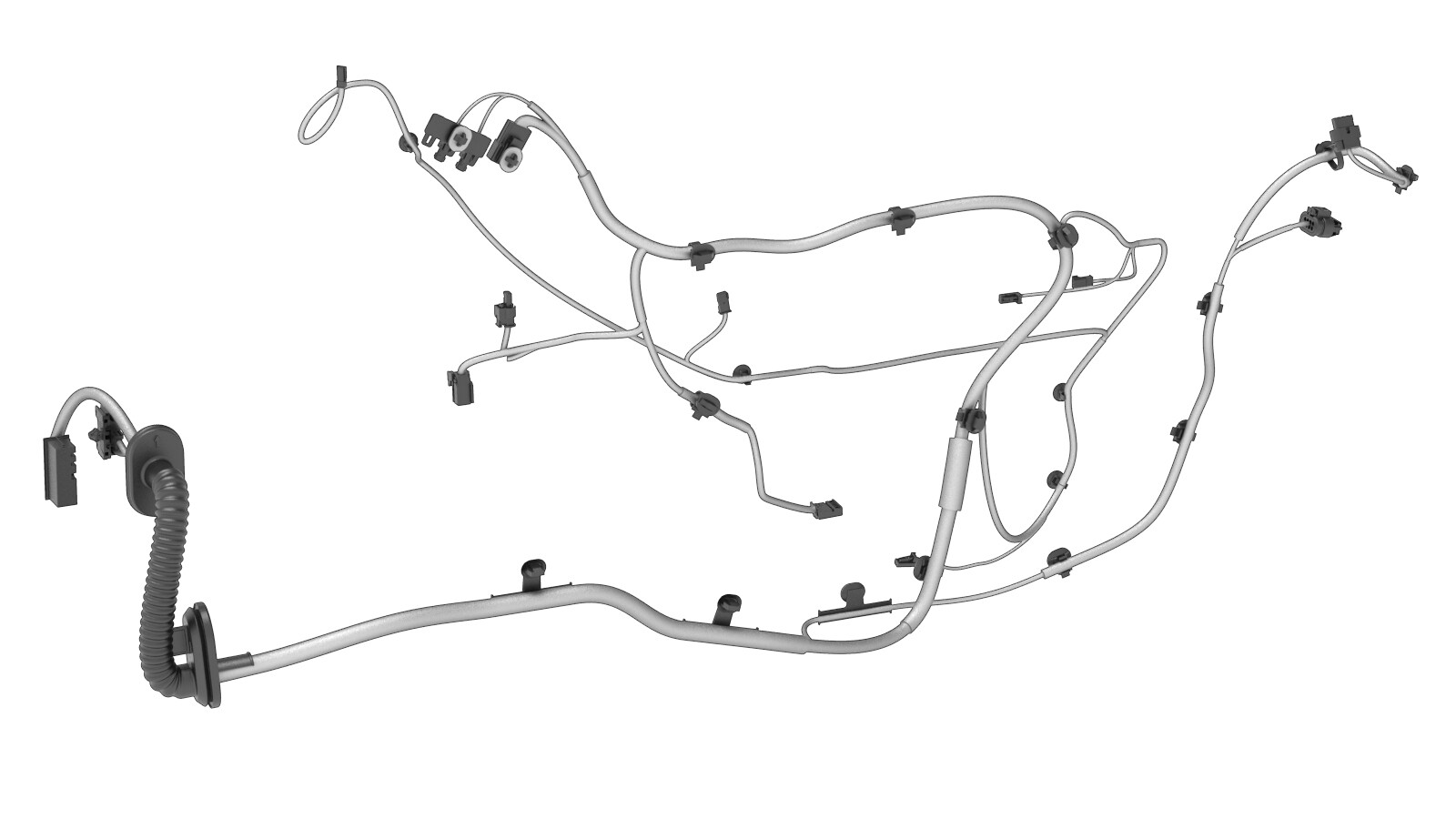

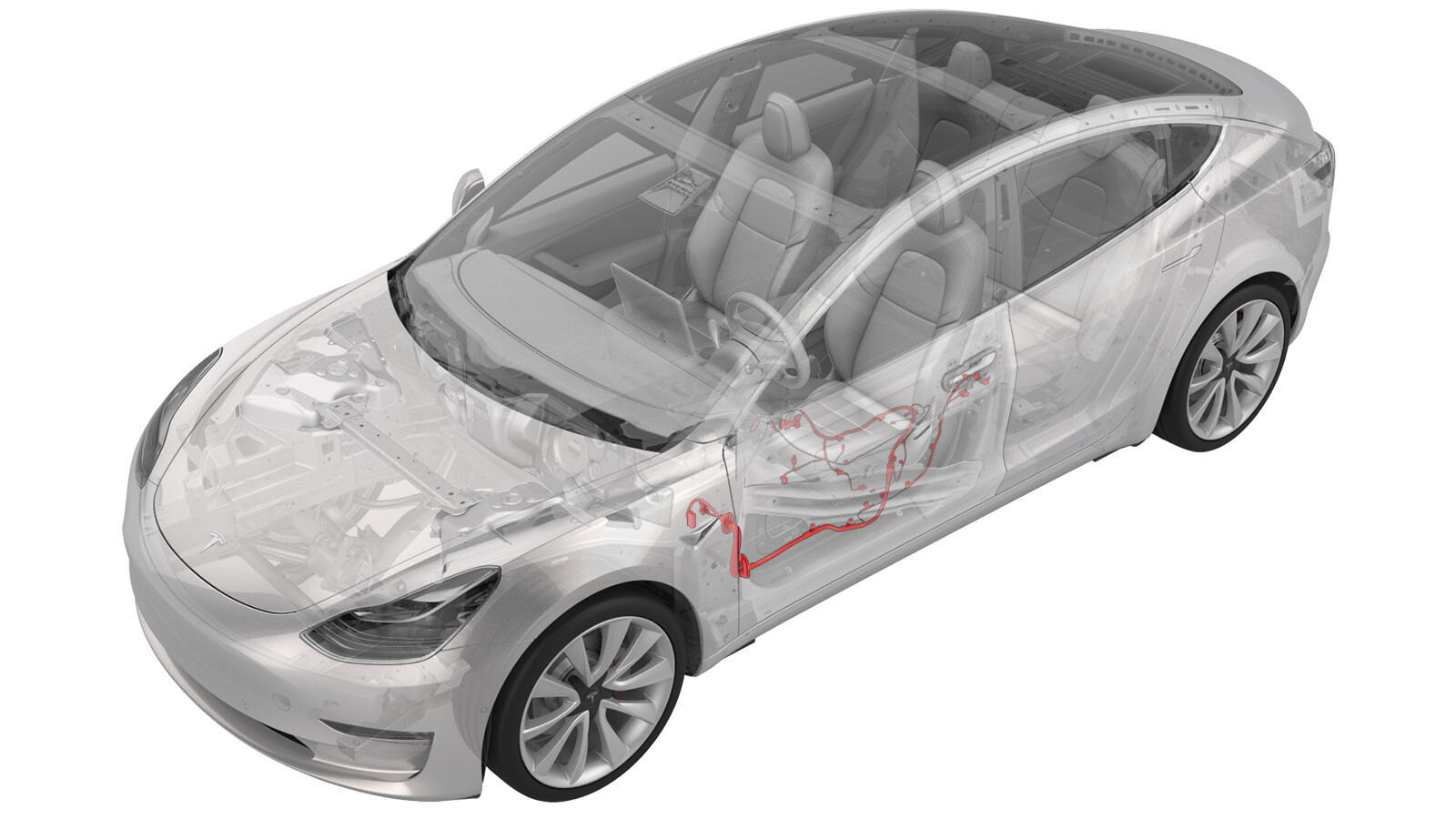

线束 - 车门 - 前 - 左侧（拆卸和更换）

校正代码 17100102 0.78 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 将车辆部分升高至舒适的作业高度。请参阅举升车辆 - 双柱举升机。
  2. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下 LH 前门饰板。请参阅面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
  6. 拆下 LH 前门扬声器。请参阅扬声器 - 前车门 - 左侧（拆卸和更换）。
  7. 拆下 LH 前门封闭板。请参阅封闭板 - 门 - 前 - LH（拆卸和更换）。
  8. 松开锁片，然后断开线束与 LH 前车门外部释放把手之间的连接。

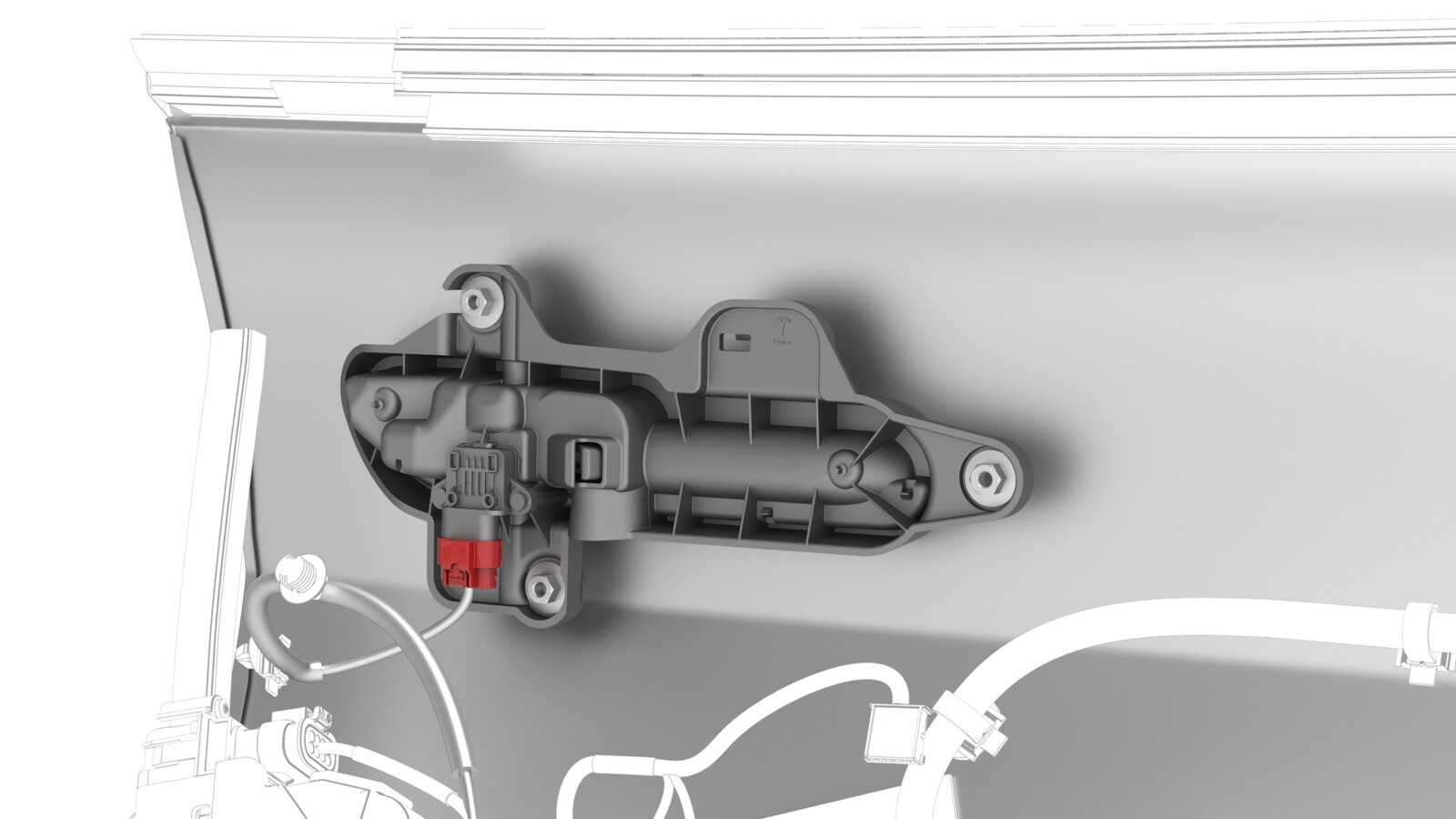

    图 1. 为清晰起见，隐藏了内部车门外表面
  9. 断开电气线束与车门闩锁连接器之间的连接。
  10. 松开将 LH 前车门线束固定到 LH 前车门的夹子。
  11. 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  12. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  13. 拆下 A 柱 LH 下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  14. 将 LH 前车门线束连接器 (x4) 与 LH 车身控制器模块分离。
  15. 松开将 LH 前车门线束固定到 LH 车身控制器模块的夹子。
  16. 松开索环，然后将车门电线线束推过 A 柱隔板。

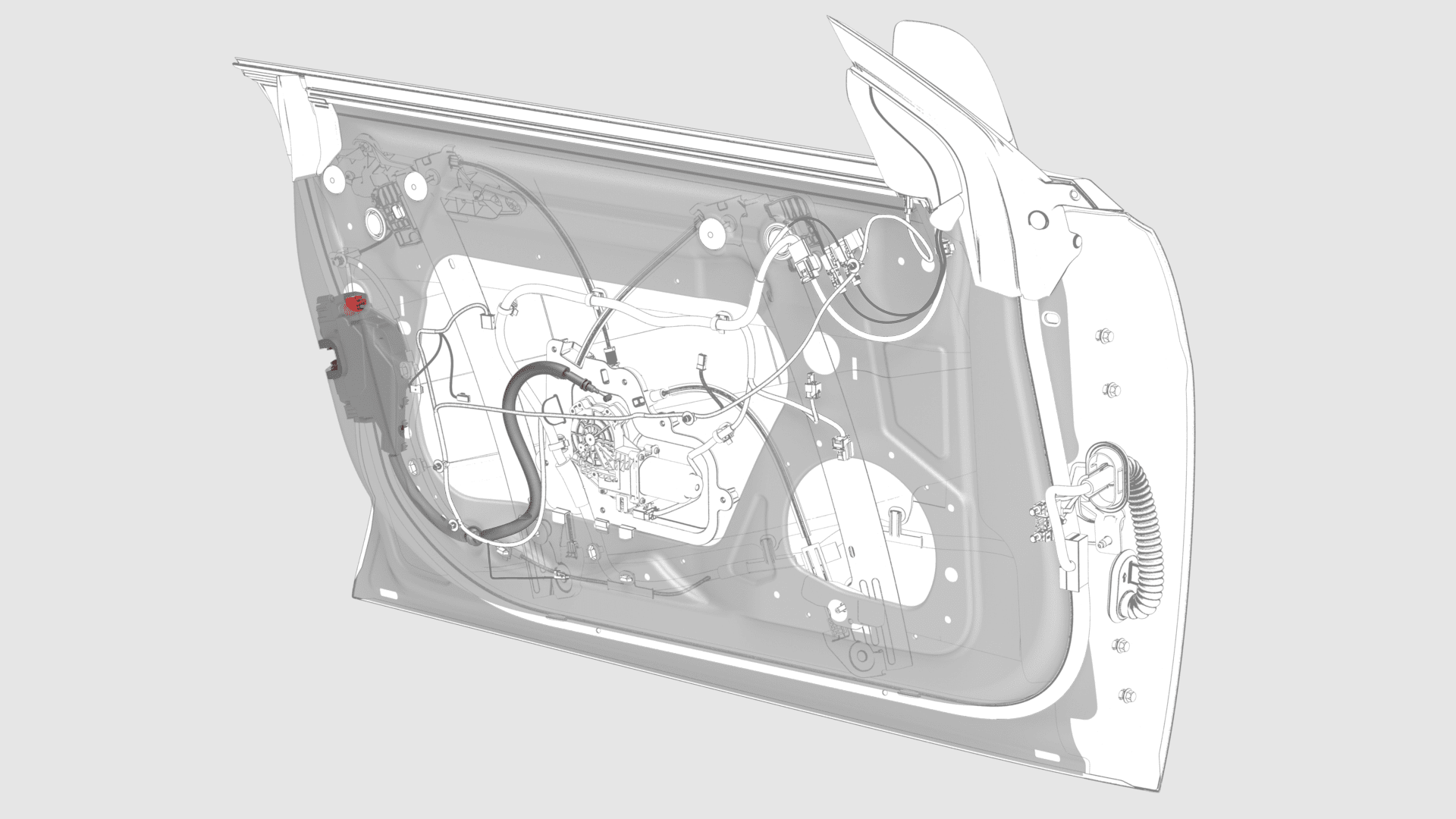

    图 2. 从车门骨架上松开索环。
    图 3. 将连接器推过隔板。
  17. 将电线线束连接器 (x4) 推过 LH 前车门隔板，然后从车门上拆下线束。

安装

安装程序与拆卸程序相反。
