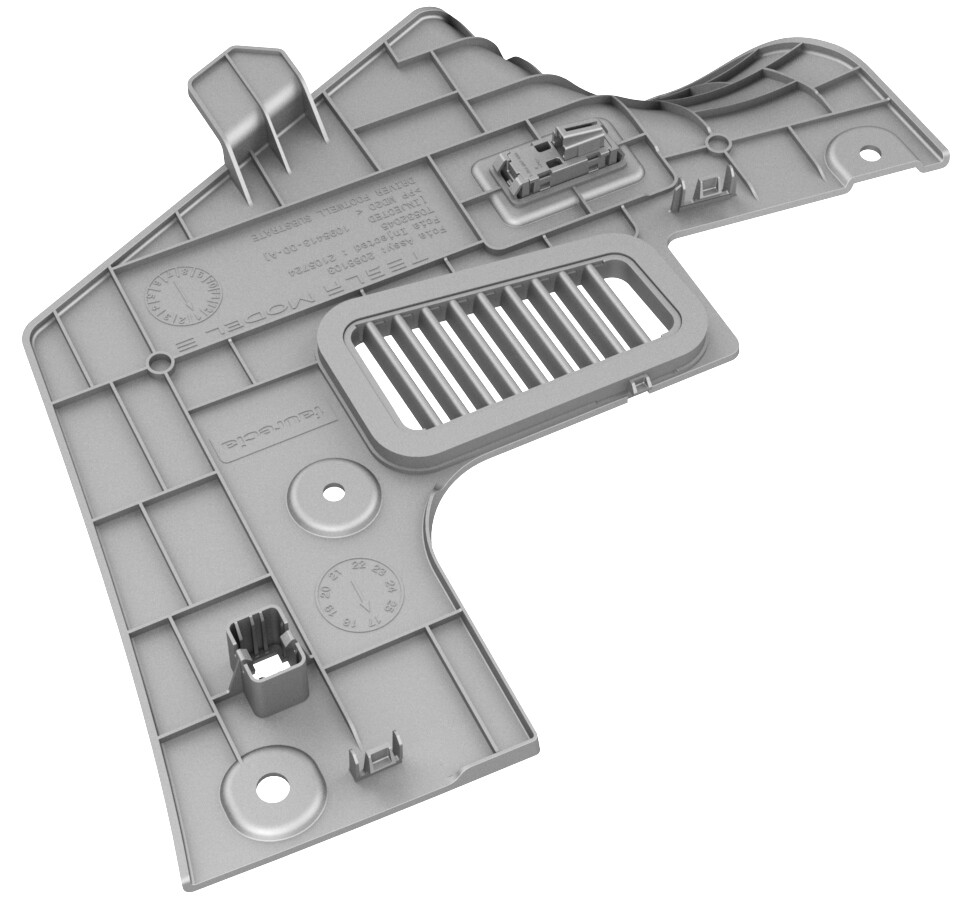

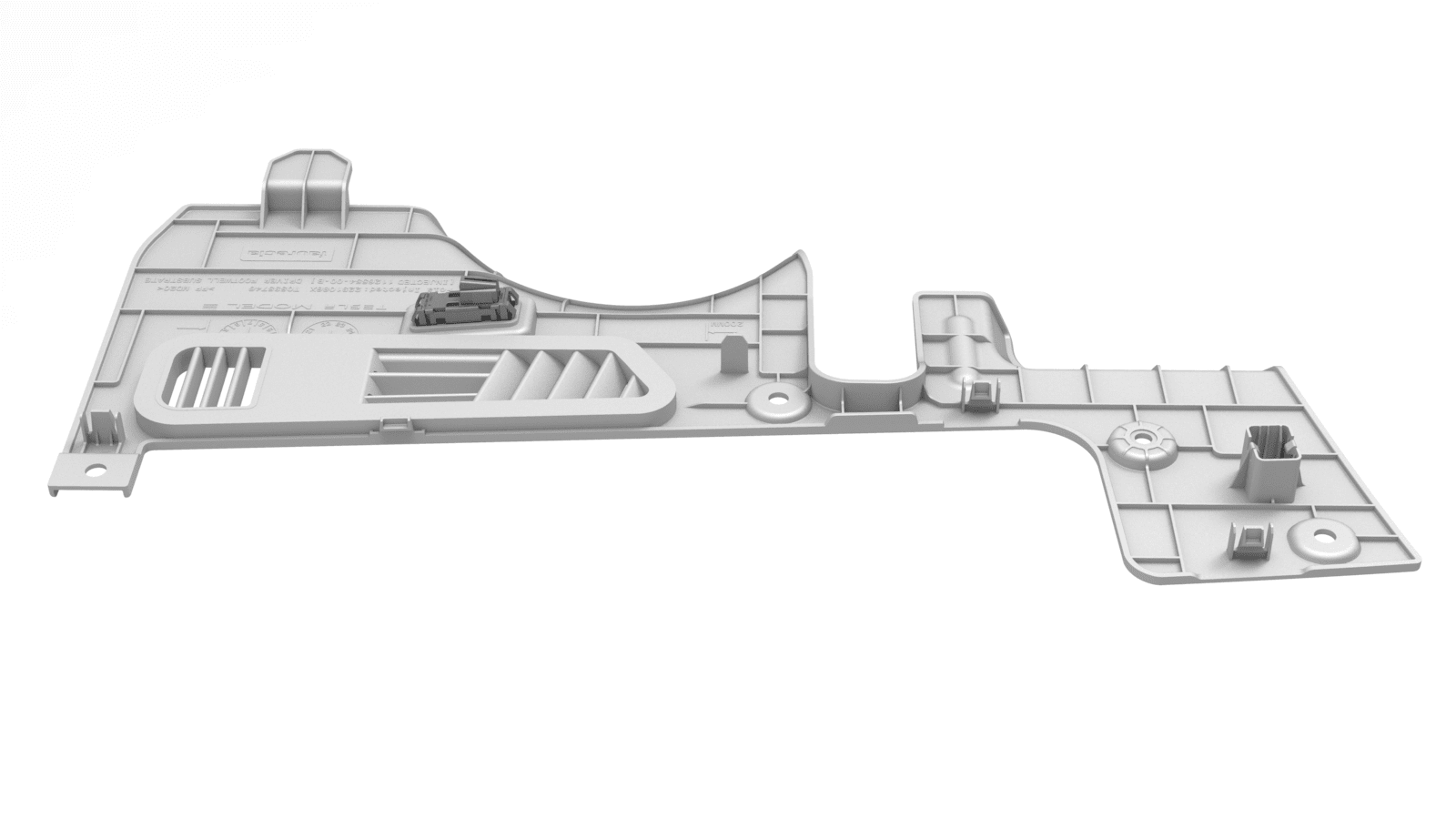

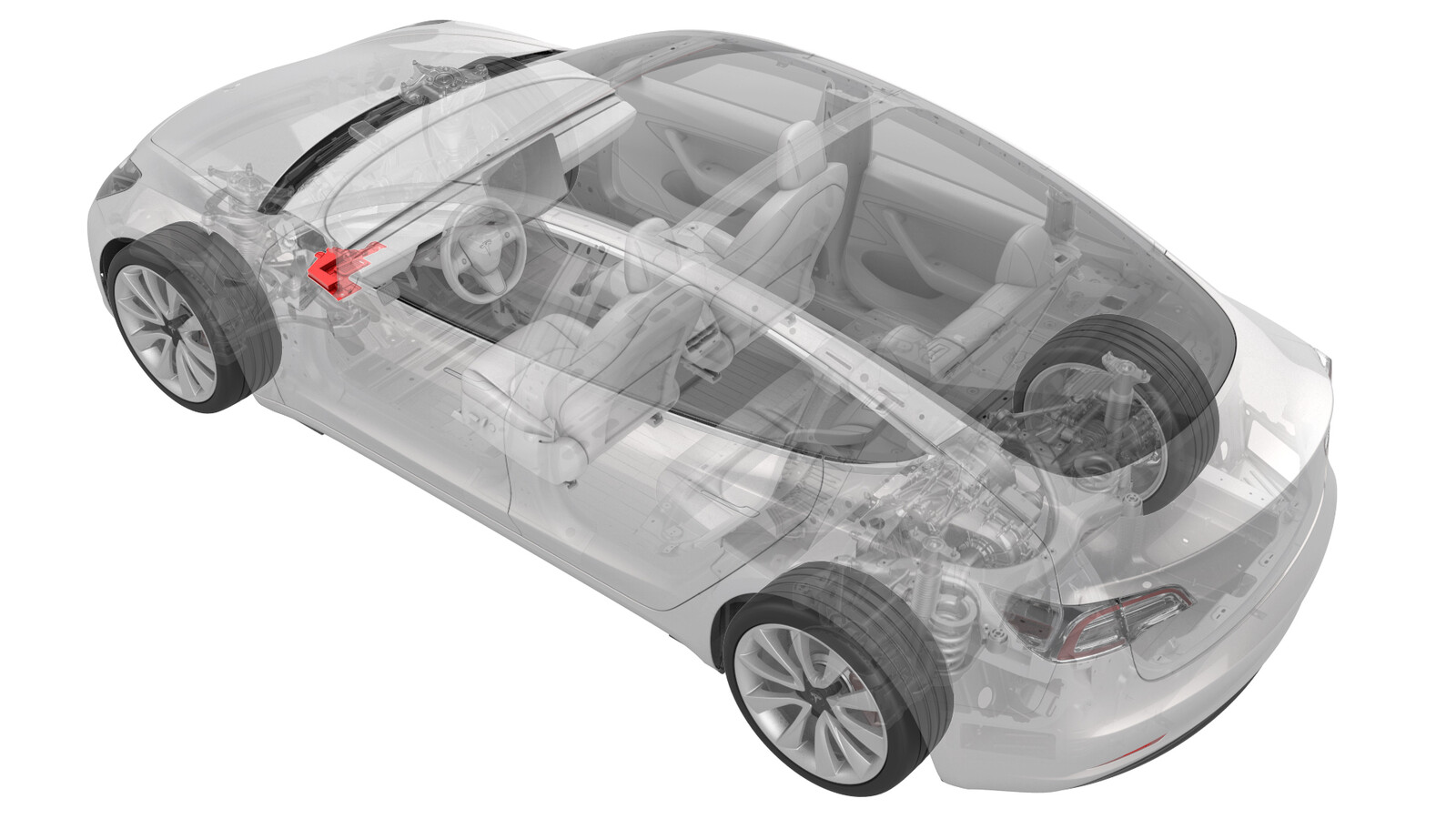

盖板 - 脚部空间 - 驾驶位（拆卸和更换）

校正代码 14055302 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 盖板 - 脚部空间 - 驾驶位（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位脚部空间盖板固定到车辆的螺钉
2.5 Nm (1.8 lbs-ft)
  • 梅花 T20 套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
  • 4 英寸加长件
重复使用

拆卸

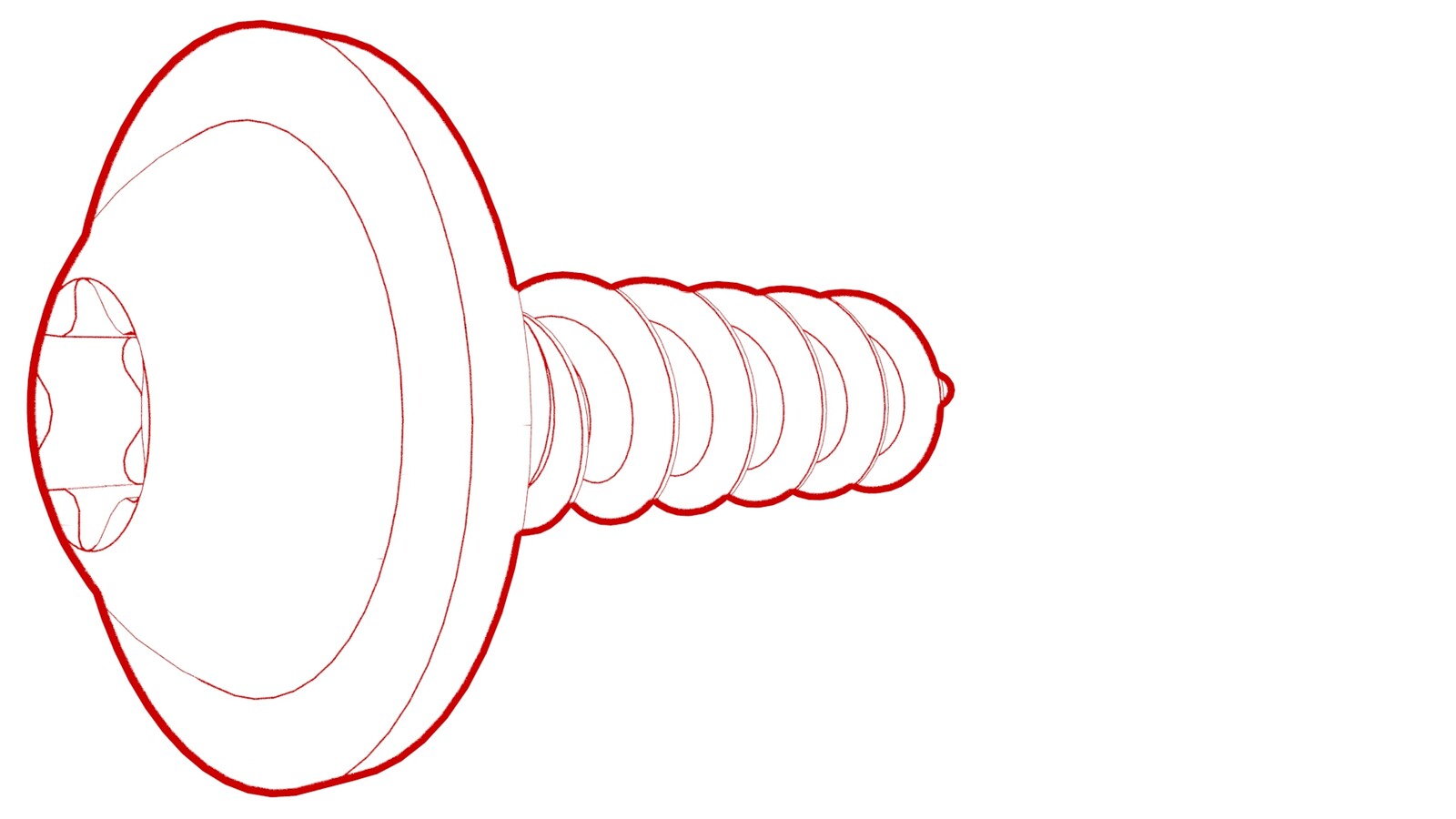

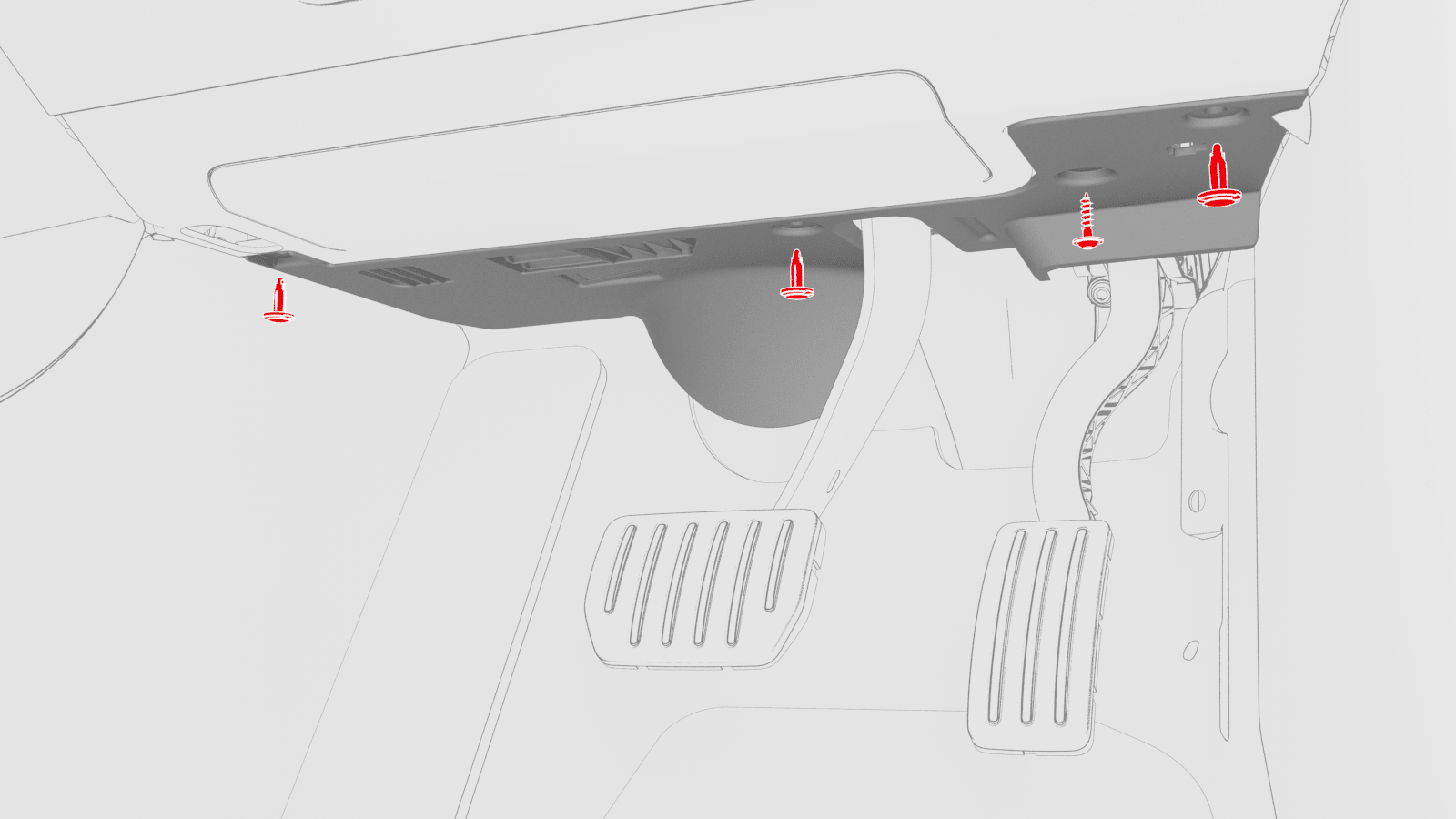

  1. 松开夹子，然后拆下将驾驶位脚部空间罩固定到车辆的螺钉。
    2.5 Nm (1.8 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件

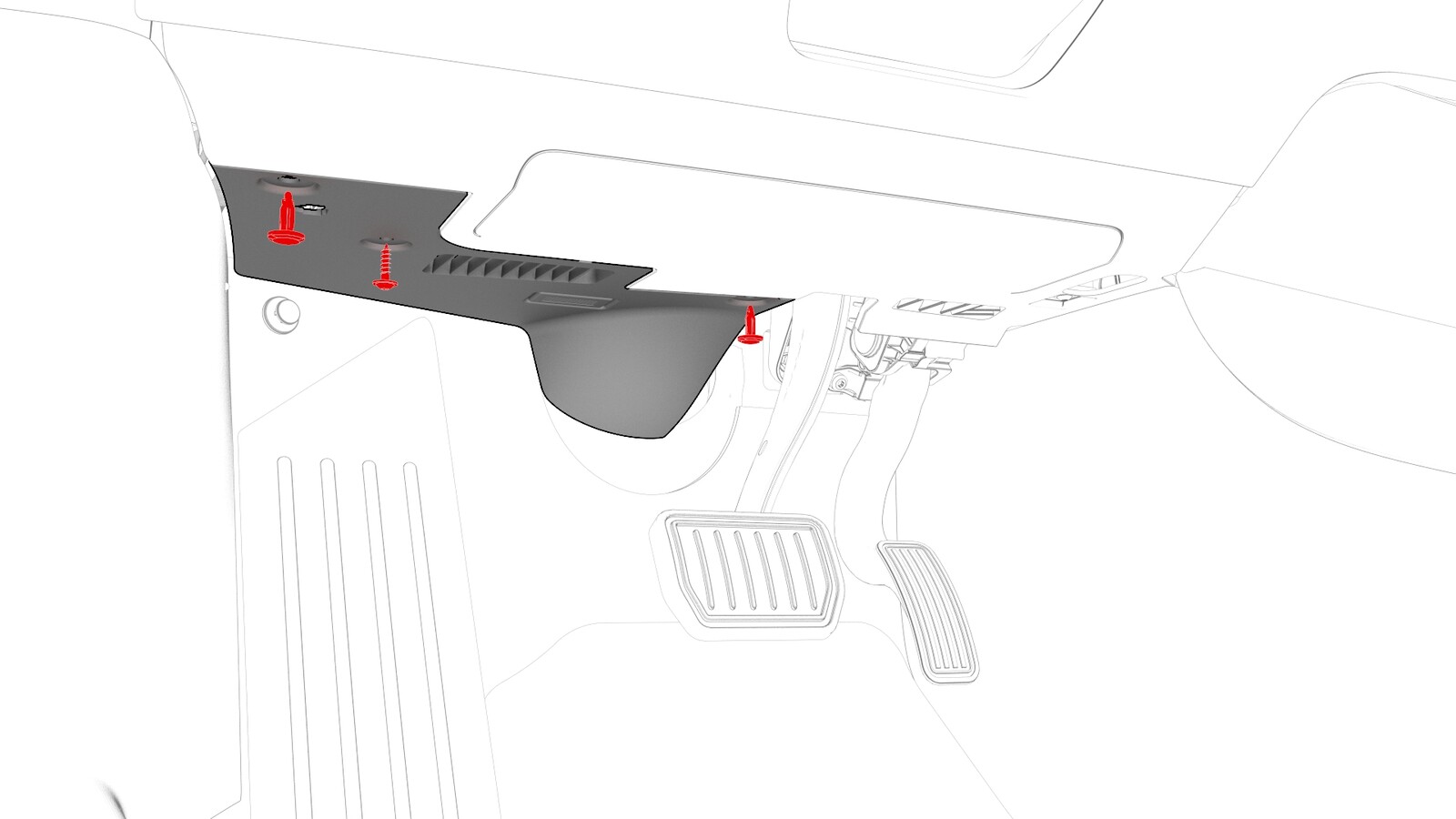

    图 1. 左侧驾驶 (LHD)
    图 2. 右侧驾驶 (RHD)

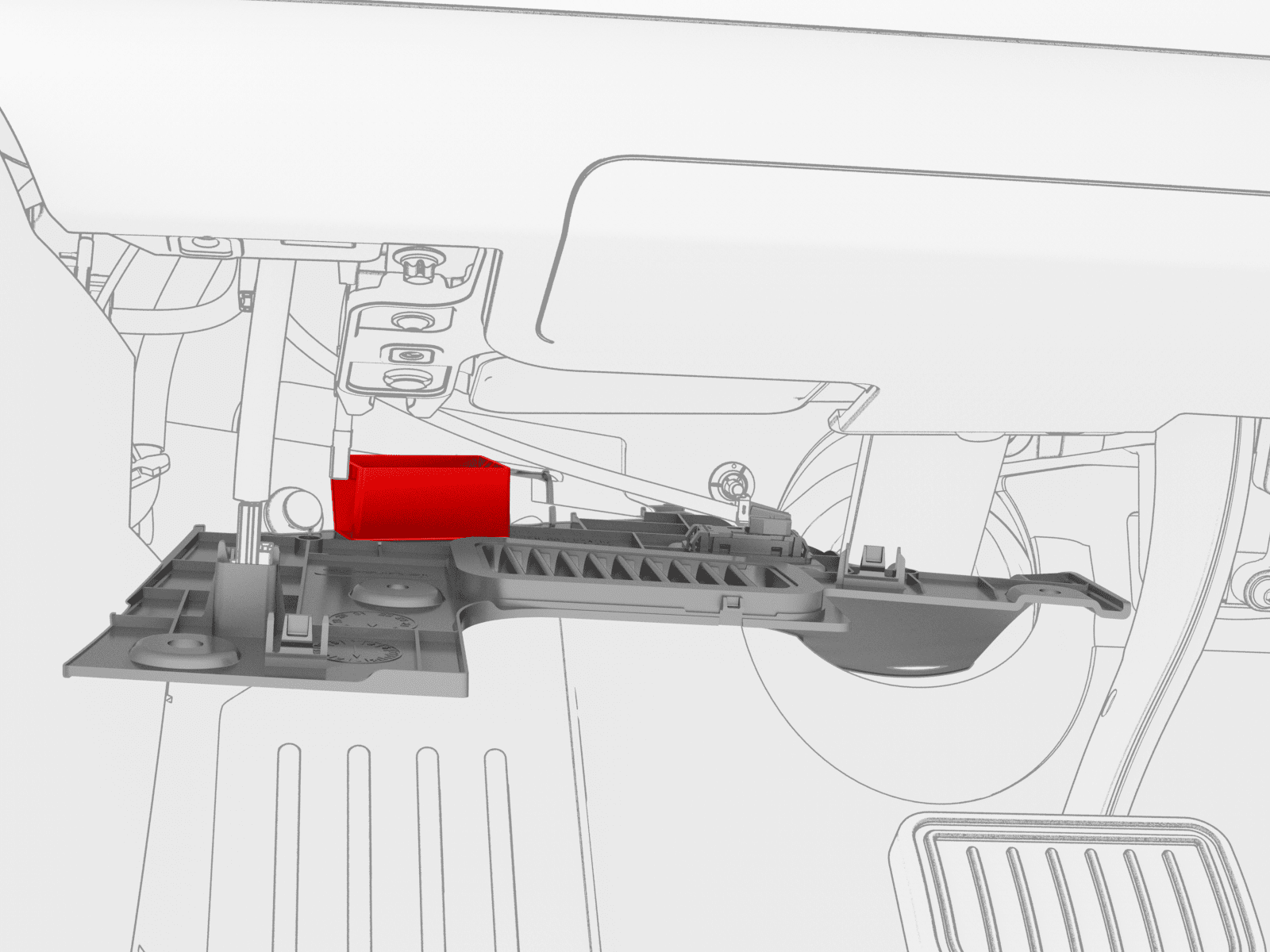

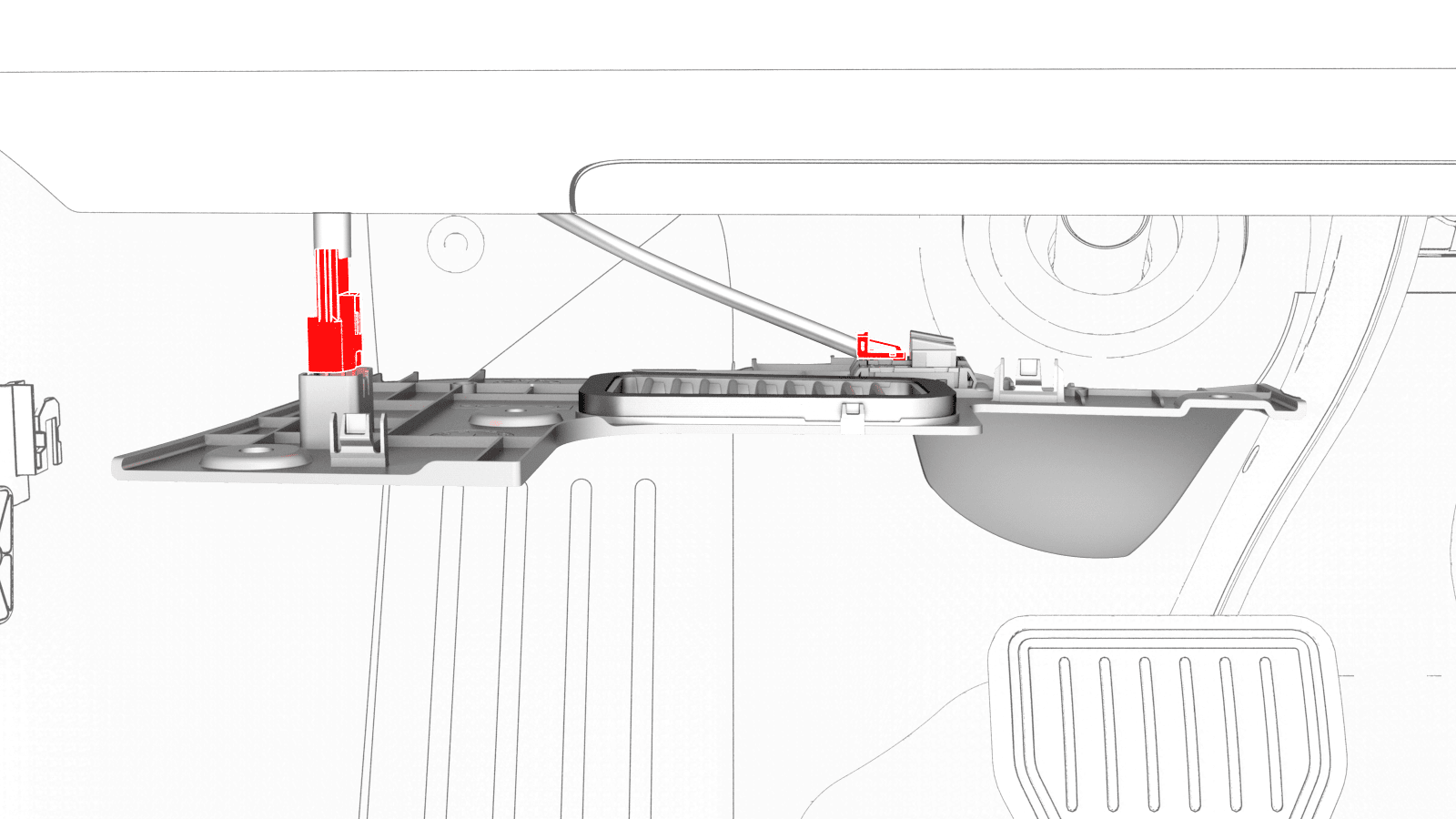

  2. 断开电气连接器与地面照明灯之间的连接，然后断开诊断电缆与驾驶位脚部空间罩之间的连接。
    图 3. 图示为左侧驾驶，右侧驾驶类似
  3. 仅限亚太地区车辆：在驾驶位脚部空间罩上断开 OBD-II 连接器。

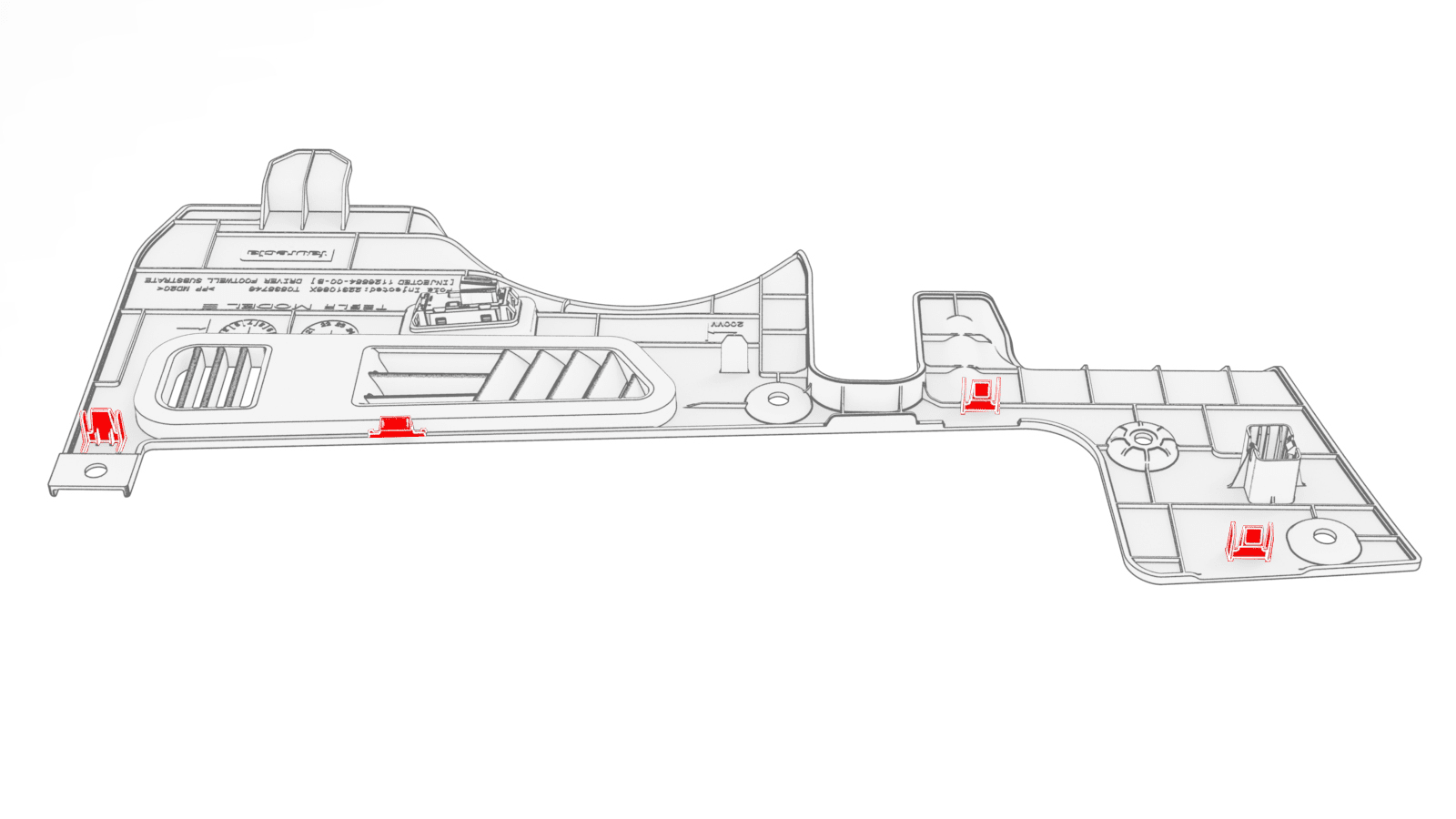

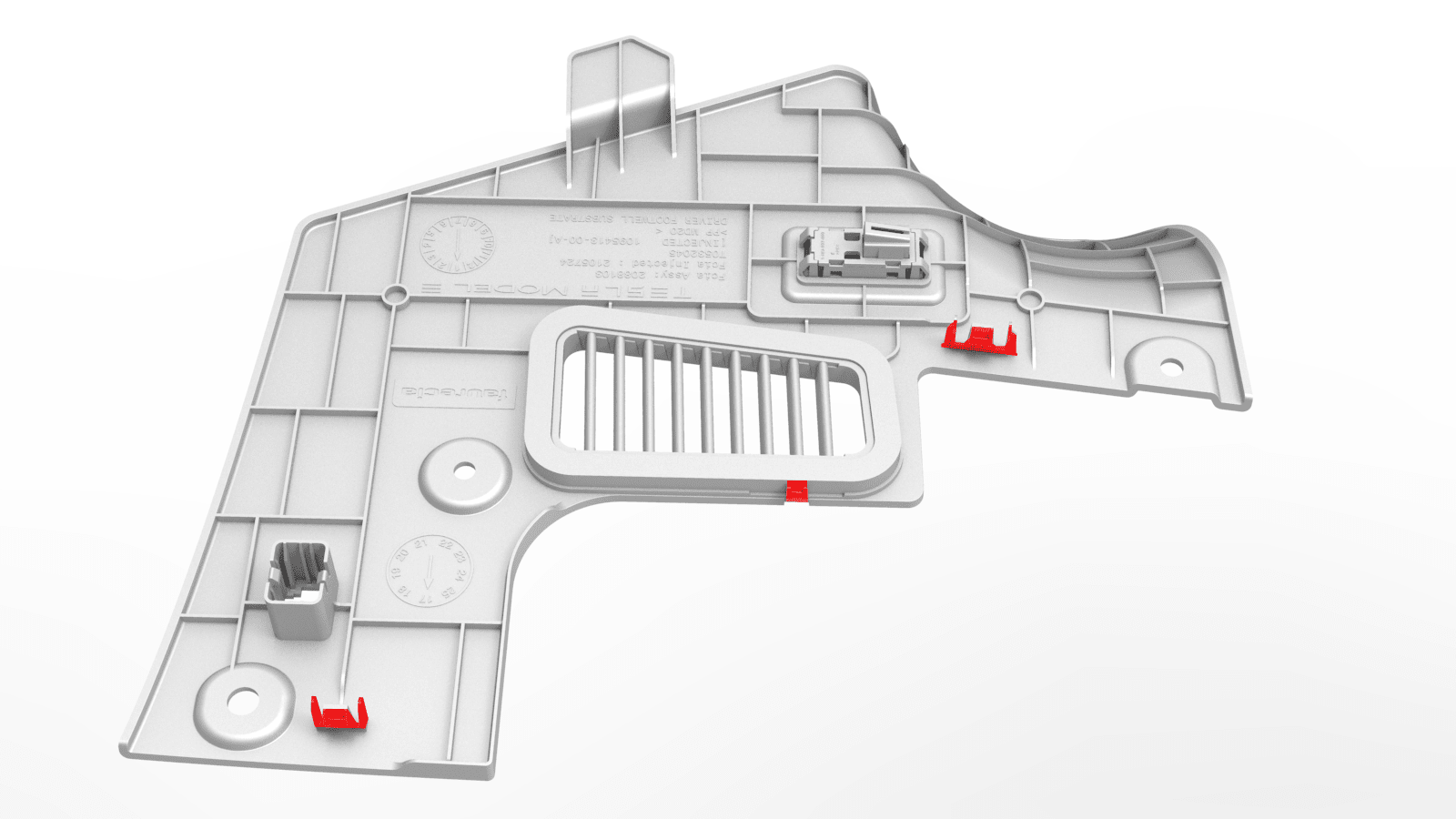

  4. 松开将驾驶位脚部空间罩固定到车辆的锁片，然后从车上拆下脚部空间罩。
    图 4. 左侧驾驶
    图 5. 右侧驾驶
    图 6. 左侧驾驶
    图 7. 右侧驾驶

安装

  1. 将诊断电缆与驾驶位脚部空间罩重新连接，然后将电气连接器重新连接到地面照明灯。
    图 8. 图示为左侧驾驶，右侧驾驶类似
  2. 仅限亚太地区车辆：将 OBD-II 连接器重新连接到驾驶位脚部空间罩。
  3. 通过将前部锁片固定到驾驶位膝部气囊总成上，将脚部空间罩放置到安装位置，然后安装将驾驶位脚部空间罩固定到车辆的夹子和螺钉。
    2.5 Nm (1.8 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
    图 9. 左侧驾驶
    图 10. 右侧驾驶
