前照灯 - 调节 - 欧洲、中东和非洲（工具法）

校正代码 17409150 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

此程序需要使用专业工具：

供应商 零件号 描述
Tesla 1133367-00-A Beissbarth Headlight Tester, Model 815

使用大灯测试仪调节大灯

Informational PurposesAn informational icon, calling your attention
注
此程序仅适用于 2019 年 6 月 30 日之后生产的车辆。该日期之前生产的车辆必须通过墙壁法进行调节；请参阅前照灯 - 调节 - 欧洲、中东和非洲（墙壁法）。
  1. 启用前照灯调节模式：
    1. 在车辆触摸屏上，点击Controls > Service > Adjust Headlights。
    2. 如果系统提示您校准前照灯（图 A），请继续子步骤 c。如果系统提示您调节前照灯（图 B），请转至步骤 2。
      图 1. 图 A
      图 2. 图 B
    3. 按照触摸屏上的提示操作以校准前照灯。所有 4 项检查均由“红”变“绿”后，校准完成。
      Informational PurposesAn informational icon, calling your attention
      注
      校准驾驶车程最长可达 2 公里（1.24 英里）。
      Informational PurposesAn informational icon, calling your attention
      注
      为确保校准准确无误：
      • 启用驱动导轨后至少等待 1 秒，然后再换入Drive。
      • 关闭所有车门，执行校准驾驶期间请勿打开车门。
      • 停车后至少等待 1 秒，然后再打开车门。
      • 车辆倒车距离不得超过 10 米。如果因车库条件而无法避免此情况，请在车辆离开车库后再开始前照灯校准。
    4. 前照灯校准完成后，可以对前照灯进行调节。继续执行下一步骤。
  2. 将车辆停放在水平面上。
  3. 按照技术规格对 4 个轮胎充气。
  4. 打开前备箱盖。
  5. 亮起大灯。
  6. 在驾驶位座椅上放置 75 千克压舱袋。
  7. 将大灯测试仪放置在距离 LH 大灯前方约 30 厘米处。
  8. 将大灯测试仪工具的高度调至离地 ~27.5 英寸（70 厘米），与大灯的中心点对齐。
  9. 将大灯测试仪连接到插座，然后启动大灯测试仪。
  10. 调节大灯测试仪基座上的旋钮，按照测试仪上的气泡式水平仪的指示，让测试仪处于水平状态。
    Informational PurposesAn informational icon, calling your attention
    注
    气泡必须完全位于中央圆环内，才能准确校准大灯。
  11. 启动测试仪工具顶部旁边的校准激光器，然后根据需要转动测试仪工具，将激光器对准前备箱盖的两侧支柱底座。
    图 3. LH 前备箱盖支柱
  12. 在大灯测试仪工具上，选择 Test EC > Applications >Free Test。
  13. 在大灯测试仪工具上，选择 Vehicle，然后使用 + 或 - 按钮将车辆类型更改为“Car”。
  14. 在大灯测试仪工具上，选择 Headlight，然后使用 + 或 - 按钮将大灯类型更改为“EU Asym”。
  15. 在大灯测试仪工具上，选择 Light，然后使用 + 或 - 按钮将车灯类型更改为 Bi-LED。
  16. 在大灯测试仪工具上，选择 Inclination，然后使用 + 或 - 按钮将倾角设置为“-1.0%”。
  17. 在大灯测试仪工具上，选择 Height，然后使用 + 或 - 按钮将高度更改为“70 cm”。
  18. 在大灯测试工具上，选择 OK，然后再次选择 OK，以便跳过“雾灯”设置屏幕。
  19. 在大灯测试仪工具上，选择“laser beam”按钮以启动大灯激光器辅助工具。
  20. 调节大灯激光器辅助十字准星，使其对齐 LH 大灯上的垂直与水平标记（参见图 A）。
    Informational PurposesAn informational icon, calling your attention
    注
    一些早期生产的大灯无垂直和水平大灯标记。在这种情况下：
    • 依照机器高度调节内容所示，将机器高度调节至 70 厘米（参见图 B）。
    • 从前翼子板前中心至大灯底部边缘测量 14.7 厘米（参见图 B）。
    Informational PurposesAn informational icon, calling your attention
    注
    同样，也可将激光器辅助十字准星对准放置在大灯对面的纸张上最亮的一点上。

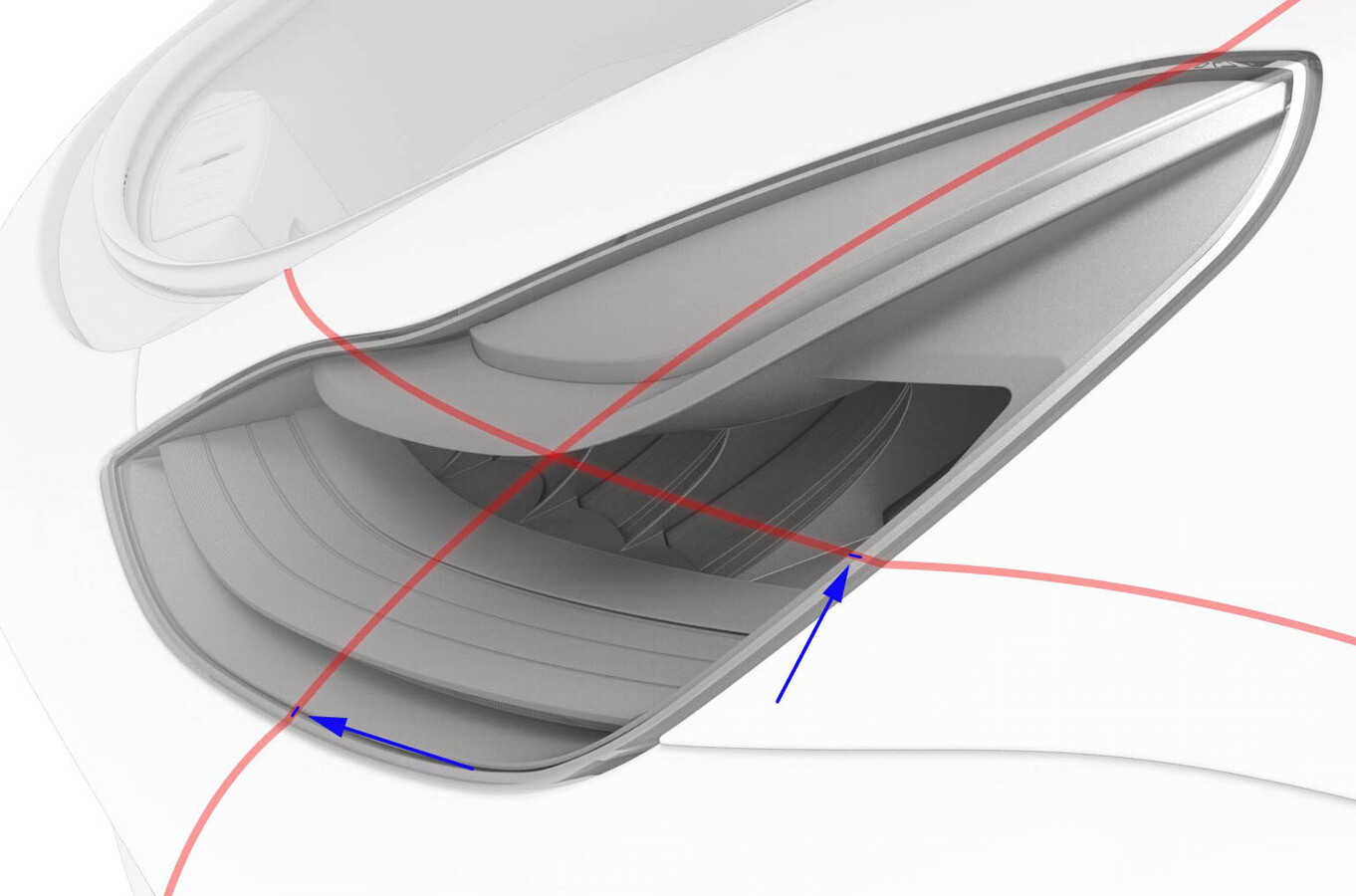

    图 4. 图 A：蓝色短线指示的是大灯标记的大概位置

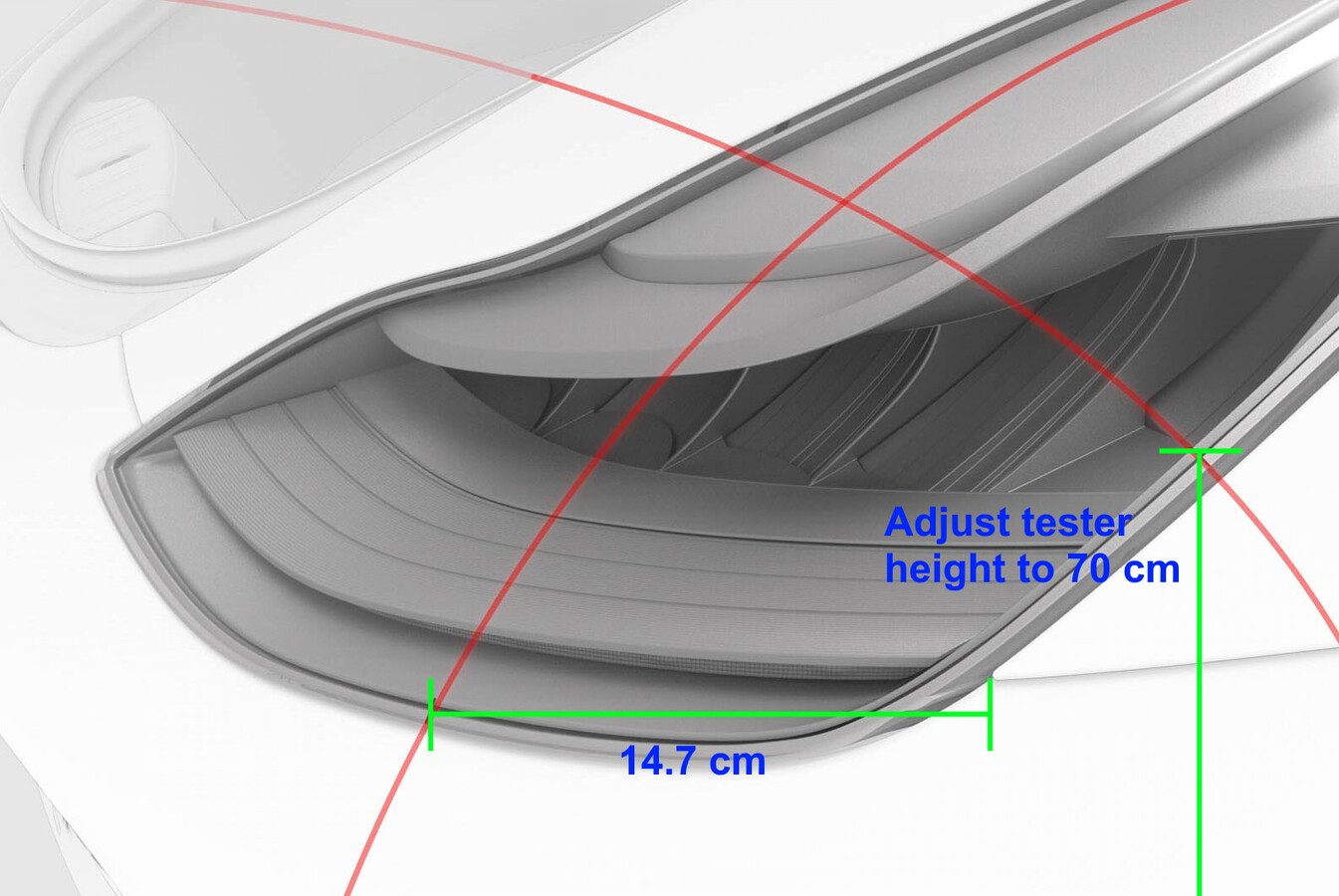

    图 5. 图 B：如无大灯标记，请手动对准激光器辅助十字准星
  21. 在大灯测试仪工具上，选择“laser beam”按钮以关闭大灯激光器辅助工具。
  22. 如果尚未激活，请进入大灯调节模式。在车辆触摸屏上，点击：控制 > 维护 > 调节大灯。
  23. 在大灯测试工具上，选择屏幕左侧的“Left low beam”按钮，然后选择屏幕底部的“Low beam”按钮。
    Informational PurposesAn informational icon, calling your attention
    注
    确保未选定 High beam。
    Informational PurposesAn informational icon, calling your attention
    注
    屏幕底部的“L”和“R”指示灯与灯位相反。例如，“L”位于右侧，而“R”位于左侧。
  24. 在车辆触摸屏上，选择左。
  25. 使用方向盘上的左侧滚轮调节光束等级。调节至规格以内时，大灯测试工具上的光束指示器将从红色变成绿色。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿坐在车内，否则将影响大灯校准效果。
    Informational PurposesAn informational icon, calling your attention
    注
    滚动滚轮与实际大灯调节之间可能有一定的延迟。
  26. 在大灯测试仪工具上，选择“Save”按钮以记录结果。
  27. 将大灯测试仪推至 RH 侧大灯，然后将测试仪放置在距离 RH 大灯透镜前方约 30 厘米处。
  28. 将此工具对齐 RH 大灯（请参阅第 19 至 21 步）。
  29. 在大灯测试工具上，选择屏幕右侧的“Right low beam”按钮，然后选择屏幕底部的“Low beam”按钮。
    Informational PurposesAn informational icon, calling your attention
    注
    确保未选定 High beam。
    Informational PurposesAn informational icon, calling your attention
    注
    屏幕底部的“L”和“R”指示灯与灯位相反。例如，“L”位于右侧，而“R”位于左侧。
  30. 在车辆触摸屏上，选择右。
  31. 使用方向盘上的左侧滚轮调节光束等级。调节至规格以内时，大灯测试工具上的光束指示器将从红色变成绿色。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿坐在车内，否则将影响大灯校准效果。
    Informational PurposesAn informational icon, calling your attention
    注
    滚动滚轮与实际大灯调节之间可能有一定的延迟。
  32. 在大灯测试工具上，选择“Save”按钮记录结果，然后再次选择“Save”查看结果。
  33. 关闭前备箱盖。
  34. 在触摸屏上退出高度调节模式。
