空调制冷剂泄漏检测

校正代码 18200200 1.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1053591-00-A 紫外线闪光灯工具
  • 1080563-01-A 紫外线泄漏检测套件

程序

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  4. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  5. 拆下空调端口盖。
  6. 将空调机的软管与车辆相连,然后执行空调回收。
    Informational PurposesAn informational icon, calling your attention
    记录空调系统排放后回收的空调制冷剂和机油的数量。
  7. 执行空调系统清空。
    Informational PurposesAn informational icon, calling your attention
    完成空调系统清空的时长为 30 分钟。
  8. 执行空调制冷剂再充注。
  9. 将驾驶侧和副驾侧的温度都设置为“低”,将空调系统设置为“自动”。

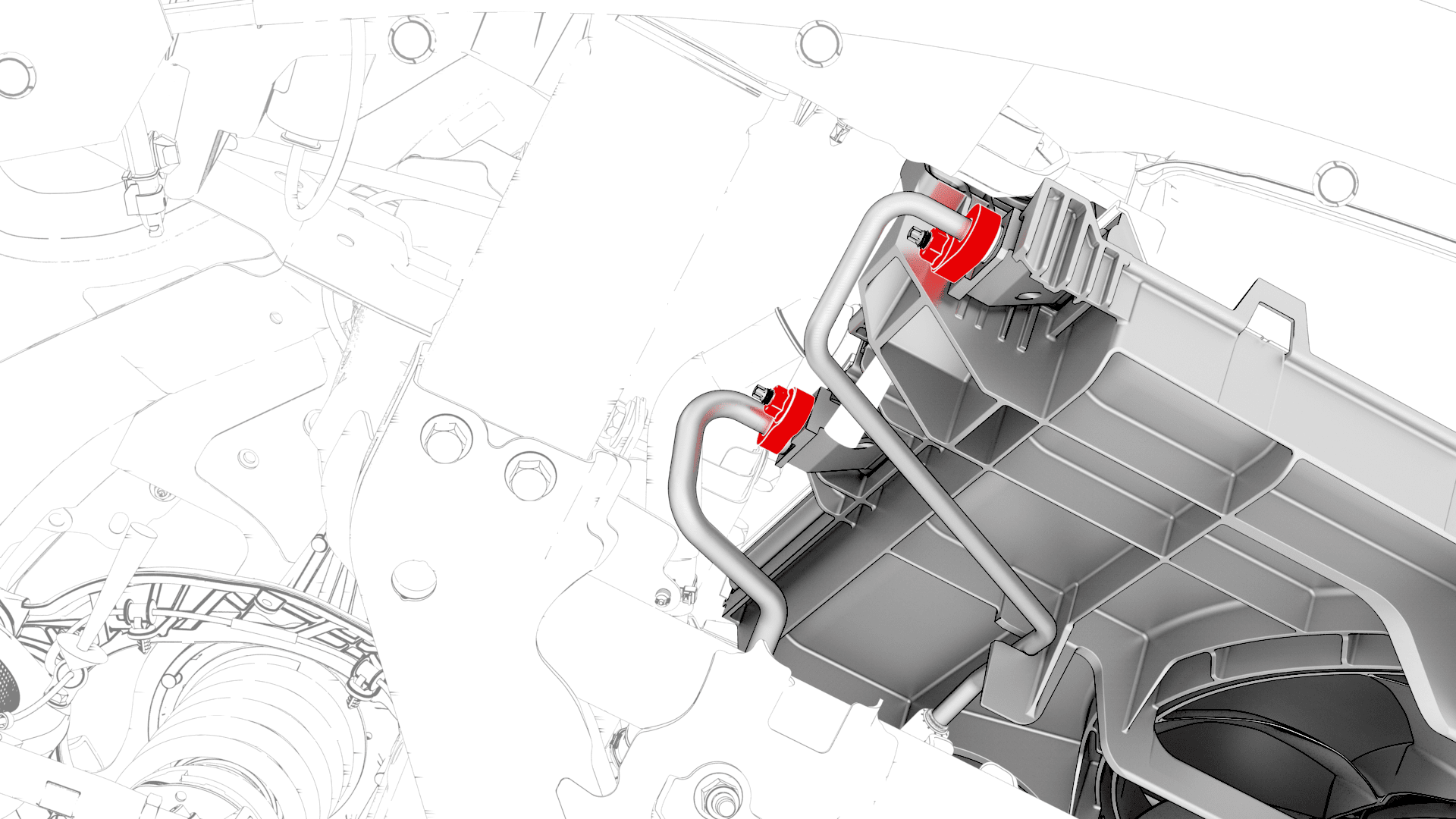

  10. 使用紫外线灯和紫外线检查套件检查热膨胀阀区域是否存在空调制冷剂泄漏。
    Informational PurposesAn informational icon, calling your attention
    如果发现空调制冷剂泄漏,则更换热膨胀阀。请参阅恒温膨胀阀 - 蒸发器(不带加热泵款)(拆卸和更换)

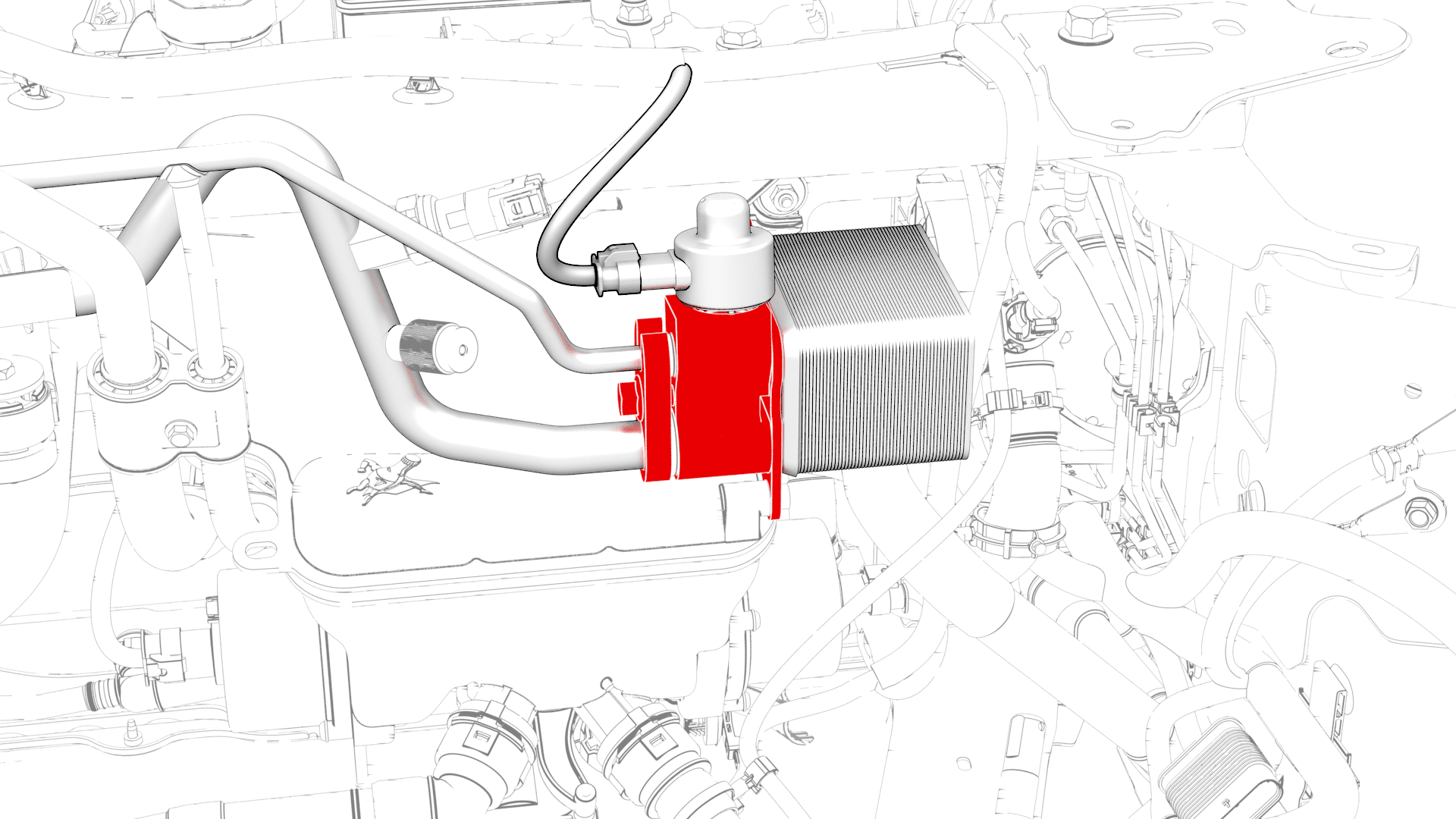

  11. 使用紫外线灯和紫外线检查套件检查冷却器和电子膨胀阀区域是否存在空调制冷剂泄漏。
    Informational PurposesAn informational icon, calling your attention
    如果发现空调制冷剂泄漏,则更换冷却器和电子膨胀阀。请参阅冷却器和膨胀阀总成(不带加热泵款)(拆卸和更换)
  12. 使用紫外线灯和紫外线检查套件检查压缩机排放和吸入管区域是否存在空调制冷剂泄漏。
    Informational PurposesAn informational icon, calling your attention
    如果发现空调制冷剂泄漏,则更换压缩机至冷凝器高压管。请参阅管路 - 高压 - 压缩机至冷凝器(不带加热泵款)(拆卸和更换)
  13. 使用紫外线灯和紫外线检查套件检查高/低压制冷剂管区域是否存在空调制冷剂泄漏。
    Informational PurposesAn informational icon, calling your attention
    如果发现空调制冷剂泄漏,则更换高/低压制冷剂管。请参阅管路 - 制冷剂 - 高/低压(不带加热泵款)(拆卸和更换)
  14. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  15. 拆下前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  16. 使用紫外线灯和紫外线检查套件检查冷凝器连接处和冷凝器上是否存在空调制冷剂泄漏。
    Informational PurposesAn informational icon, calling your attention
    如果发现空调制冷剂泄漏,则更换冷凝器。请参阅冷凝器(拆卸和更换)
  17. 安装前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  18. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  19. 降低车辆。
  20. 车辆驶离举升机。
  21. 从车上拆下空调管路。
  22. 安装空调端口盖。
  23. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  24. 安装前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  25. 安装座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  26. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
