冷却液泵 - 高压电池(带加热泵款)(拆卸和更换)

校正代码 18308522 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 4 月 25 日:更新了 UI 界面例行程序。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
Informational PurposesAn informational icon, calling your attention
如果冷却液泵已更换两次,请在继续前上报 Toolbox 会话。

拆卸

  1. 打开左前车门,完全降下左前车窗。
  2. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  3. 将车辆置于“维护模式”。请参阅维护模式
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  5. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  6. 解锁车辆网关。请参阅网关(解锁)
  7. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain,选择Run, 然后等待例行程序完成。
  8. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  9. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  10. 松开连接器锁,然后断开高压电池冷却液泵电气连接器。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。拉动红色锁片进行解锁,然后再次拉动以松开连接器。
  11. 在电池冷却液泵下方放置一个冷却液排放容器。

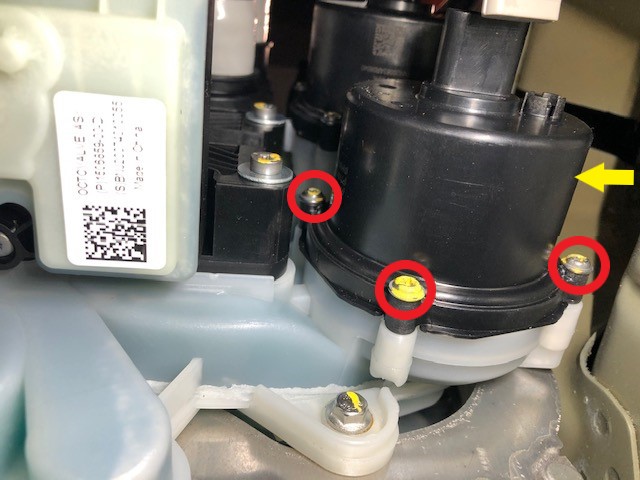

  12. 拆卸将高压电池冷却液泵固定到超级歧管的螺栓(4 个)。
    1.8 Nm (1.3 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
  13. 从超级歧管上拆下高压电池冷却液泵。
    Informational PurposesAn informational icon, calling your attention

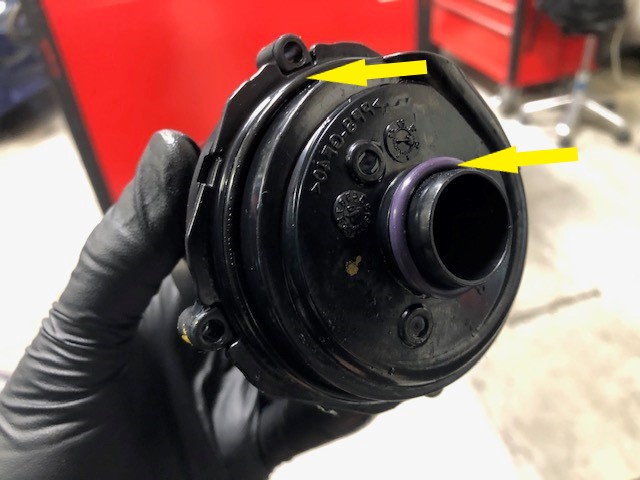

    确保两个 O 型环(内侧紫色和外侧黑色)随旧泵一起脱离。

安装

  1. 安装前,使用硅胶 O 型环润滑剂润滑两个 O 型环。
  2. 将高压电池冷却液泵放到超级歧管上,然后安装并手动拧紧螺栓(4 个)。
    提示: 推荐使用以下工具:
    • T20 梅花套筒
    Informational PurposesAn informational icon, calling your attention

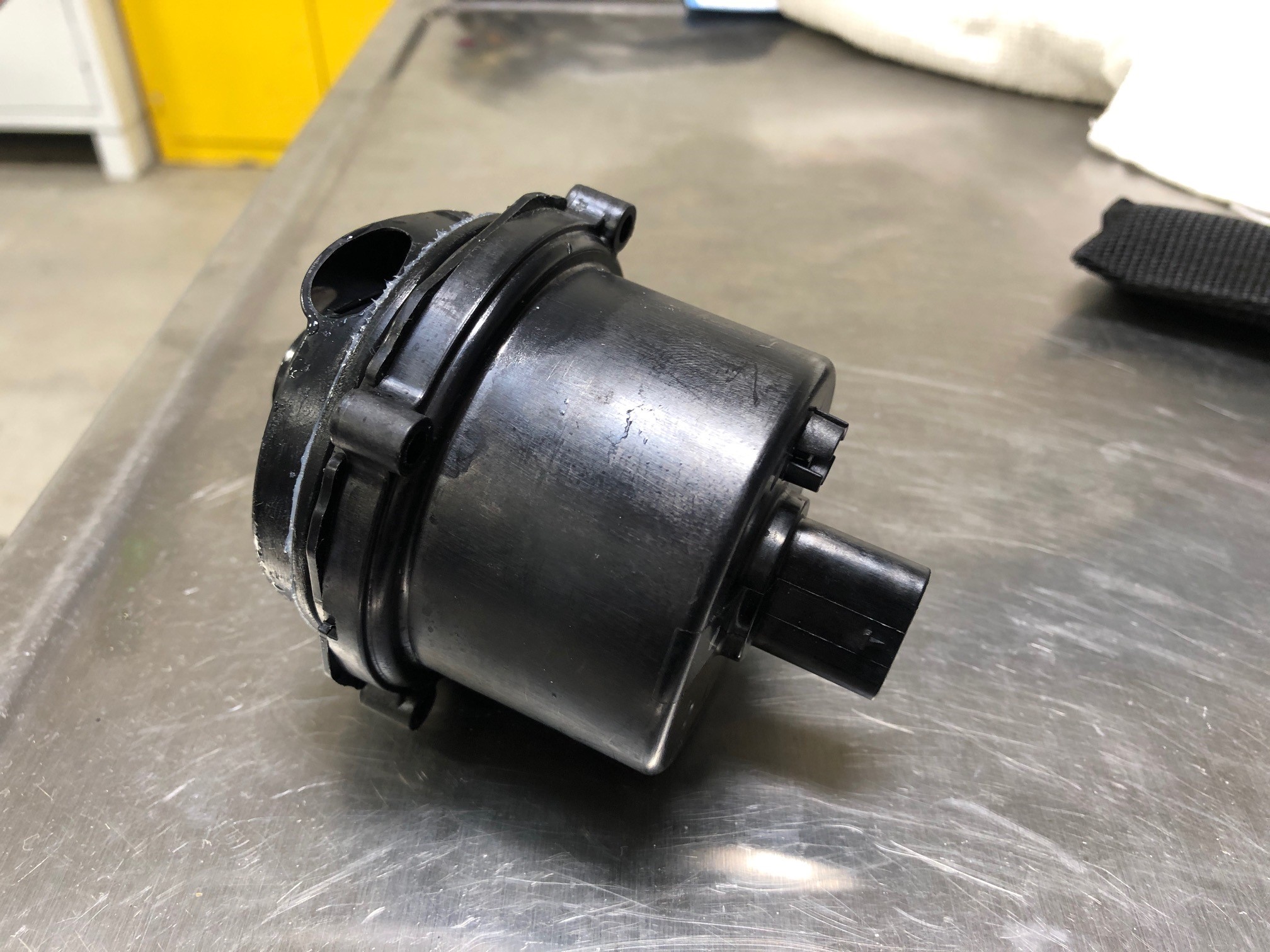

    记录连接器位置并安装冷却液泵,使连接器锁片朝上。
    提示: 同时安装右上螺栓与冷却液泵,以便安装。
    Informational PurposesAn informational icon, calling your attention

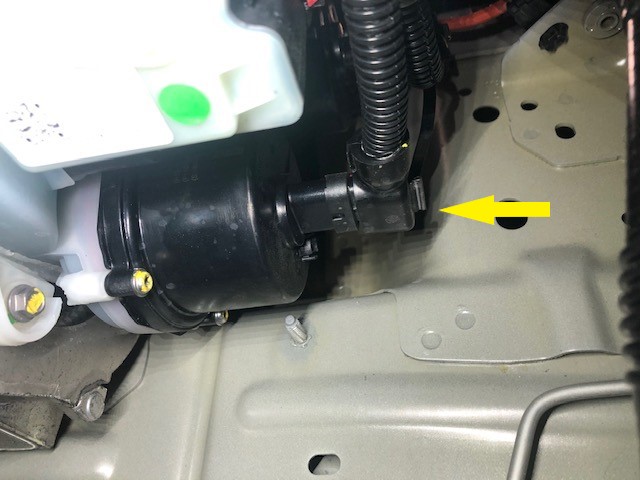

    确保冷却液泵完全就位。
  3. 紧固将高压电池冷却液泵固定到超级歧管的螺栓(4 个)。
    1.8 Nm (1.3 lbs-ft)
    提示: 推荐使用以下工具:
    • T20 梅花套筒
  4. 连接高压电池冷却液泵电气连接器,然后接合连接器锁片。
  5. 取走车辆下方的冷却液排放容器。
  6. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  7. 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)
  8. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  9. 解锁车辆网关。请参阅网关(解锁)
  10. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Stop Thermal Fill Drain,然后等待例行程序完成。
  11. 点击Coolant System > Run Coolant Pumps Identification > Run,例行程序完成后立即关闭页面。
  12. 点击Coolant System > Coolant Purge > Run,例行程序完成后立即关闭页面。
  13. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液加注至 “Max” 线处。
  14. 安装冷却液罐罐盖。
  15. 安装驾驶室进气槽总成。请参阅槽 - 驾驶室进气(拆卸和更换)
  16. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  17. 退出“维护模式”。请参阅维护模式
  18. 升起左前车窗,关闭左前车门。
