电子控制单元 (ECU) - 拖车钩（拆卸和更换）

校正代码 12302102 0.54 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 电子控制单元 (ECU) - 拖车钩（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
拖车挂钩电子控制单元 (ECU) 至拖车挂钩总成螺柱
6 Nm (4.4 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准棘轮
  • 1/4 英寸扭矩扳手（仅适用于安装程序）
重复使用

拆卸

  1. 拆下后饰板。请参阅饰板 - 后（拆卸和安装）。

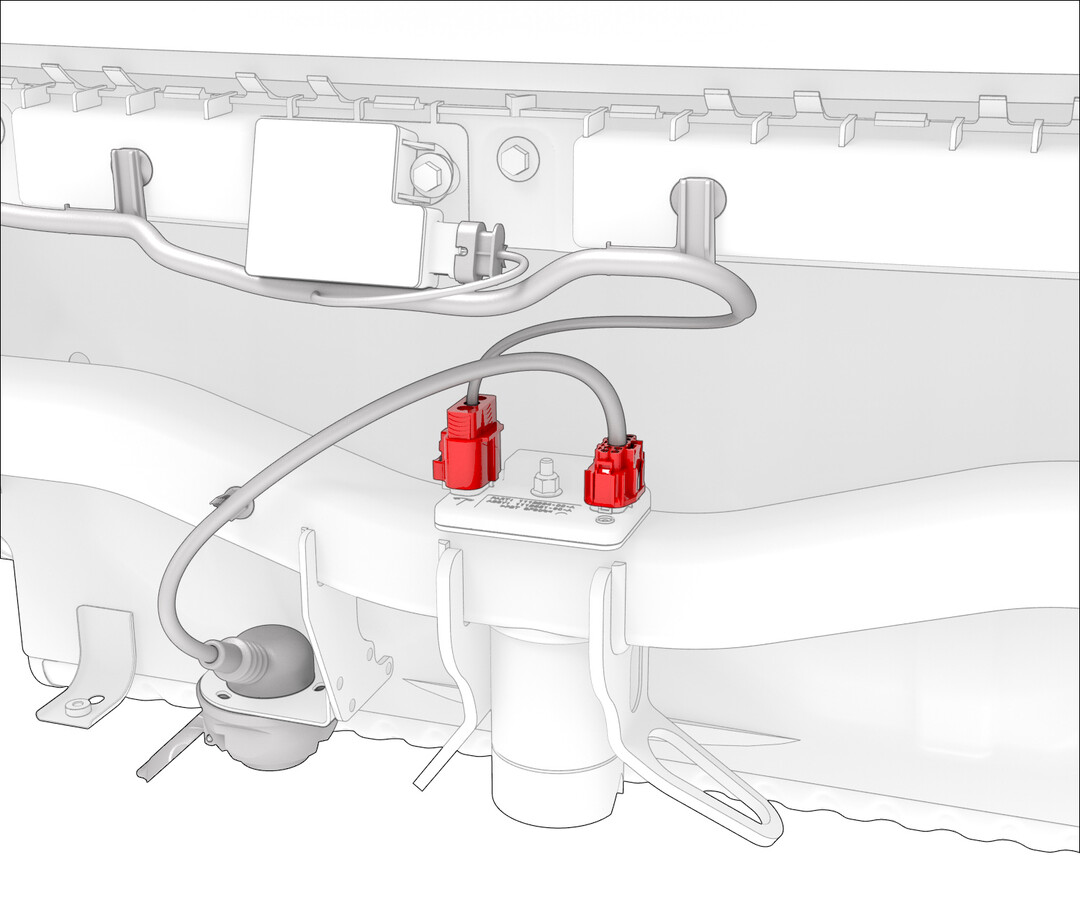

  2. 断开拖车挂钩跳线线束和车身线束电气连接器与拖车挂钩电子控制单元之间的连接。

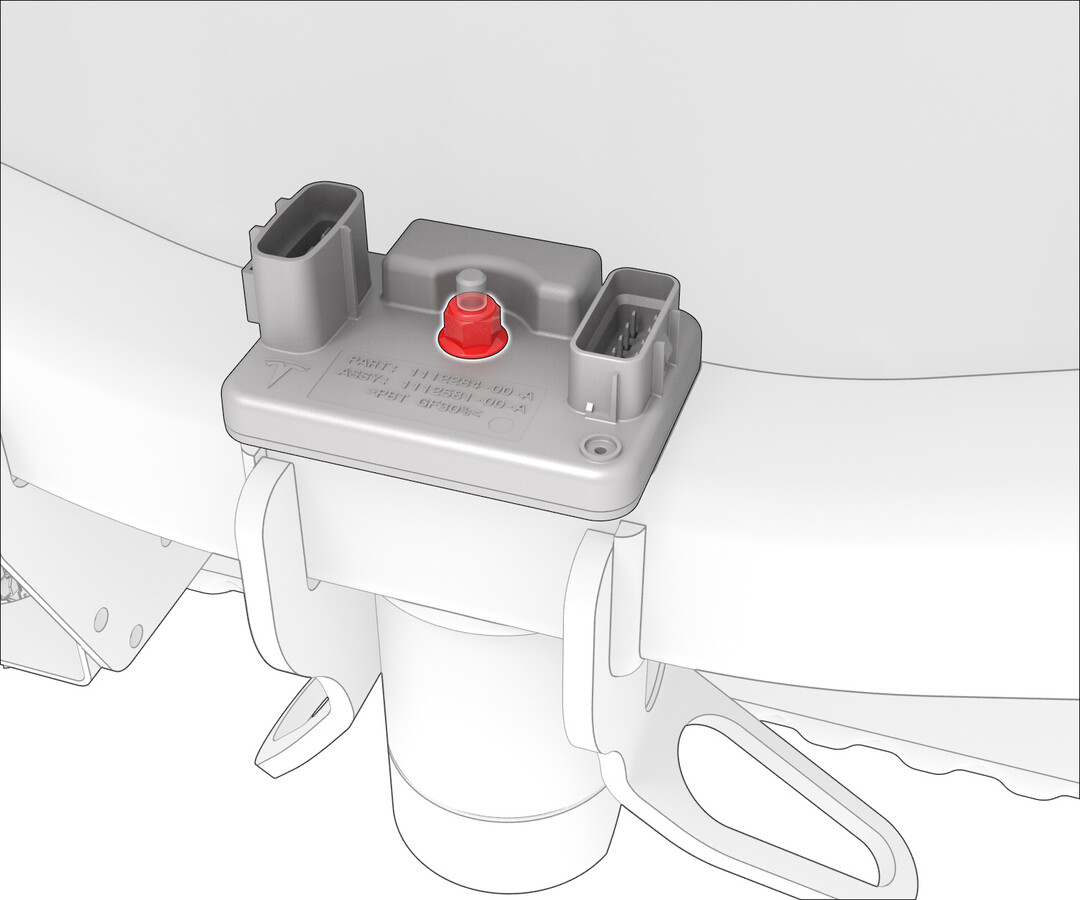

  3. 使用 10 毫米深套筒拆下将拖车挂钩电子控制单元固定到拖车挂钩总成螺柱的螺母。
  4. 从拖车挂钩总成上拆下拖车挂钩电子控制单元。

安装

  1. 检查拖车挂钩总成螺柱的底座上是否有斜肩或环氧树脂垫圈：
    • 如果螺柱带有环氧树脂垫圈或螺柱的底座上有大于 0.8 毫米的斜肩，则继续执行下一步操作。
    • 如果螺柱上没有环氧树脂垫圈并且螺柱底座上有小于等于 0.8 毫米的斜肩，请先在螺柱上放置一个环氧树脂垫圈（1016456-00-B 或更高版本），然后再安装 ECU。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果向没有垫圈或斜肩（大于 0.8 毫米）的螺柱上安装 ECU，拧紧螺母时可能会损坏 ECU。
  2. 将拖车挂钩电子控制单元移入位，使拖车挂钩总成上的螺柱穿过电子控制单元上的螺孔。安装将拖车挂钩电子控制单元固定到拖车挂钩总成螺柱的螺母。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米深套筒
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  3. 将拖车挂钩跳线线束和车身线束电气连接器连接到拖车挂钩电子控制单元。
  4. 安装后饰板。请参阅饰板 - 后（拆卸和安装）。
