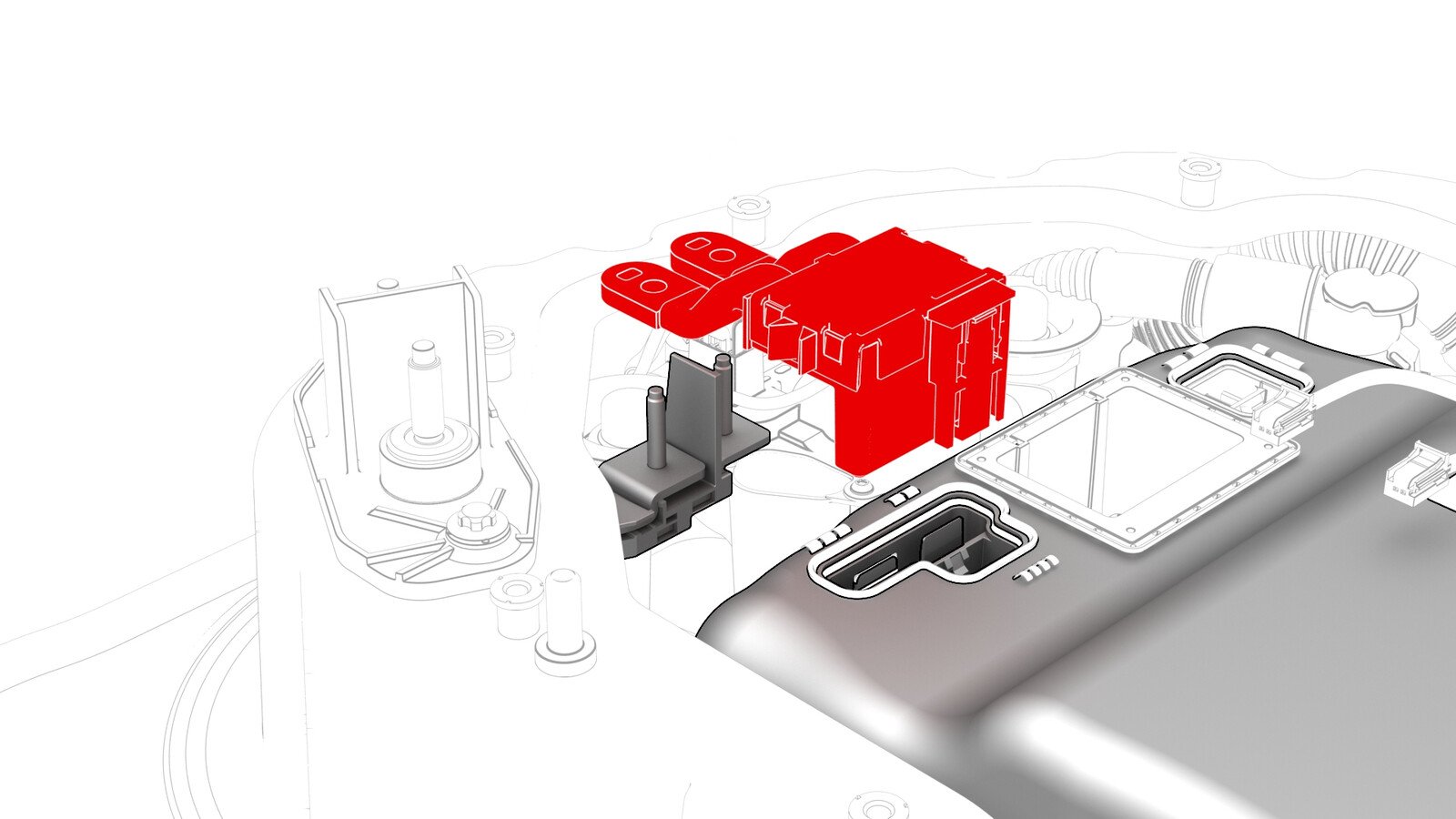

直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）

校正代码 16306002 1.20 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1076927-00-A 微欧电阻计，Hioki RM 3548

拆卸

  1. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  2. 拆卸高压控制器。请参阅控制器 - 高压（拆卸和更换）。
  3. 拆卸将直流-直流线束正极端子固定到直流-直流直通件正极母排的螺母。
  4. 拆卸将直流-直流线束负极端子固定到直流-直流直通件负极母排的螺母。
  5. 松开夹子，断开直流-直流线束与功率转换系统的连接。
  6. 拆卸将直流-直流接地母排固定到车身的螺栓。

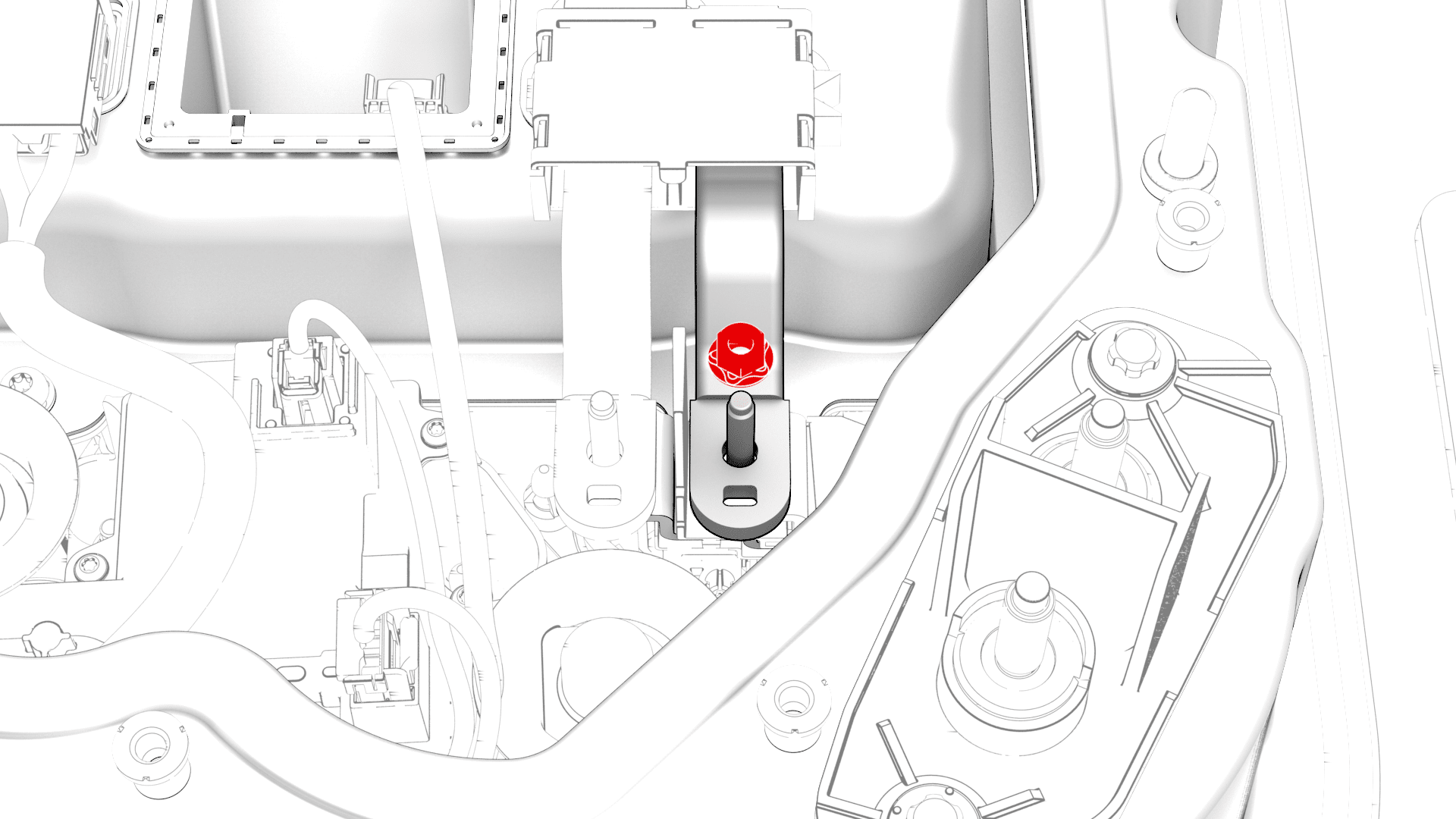

  7. 拆卸并弃置将直流-直流接地母排固定到高压电池的螺母，然后将直流-直流接地母排从车辆上拆下。
    15 Nm (11.1 lbs-ft)

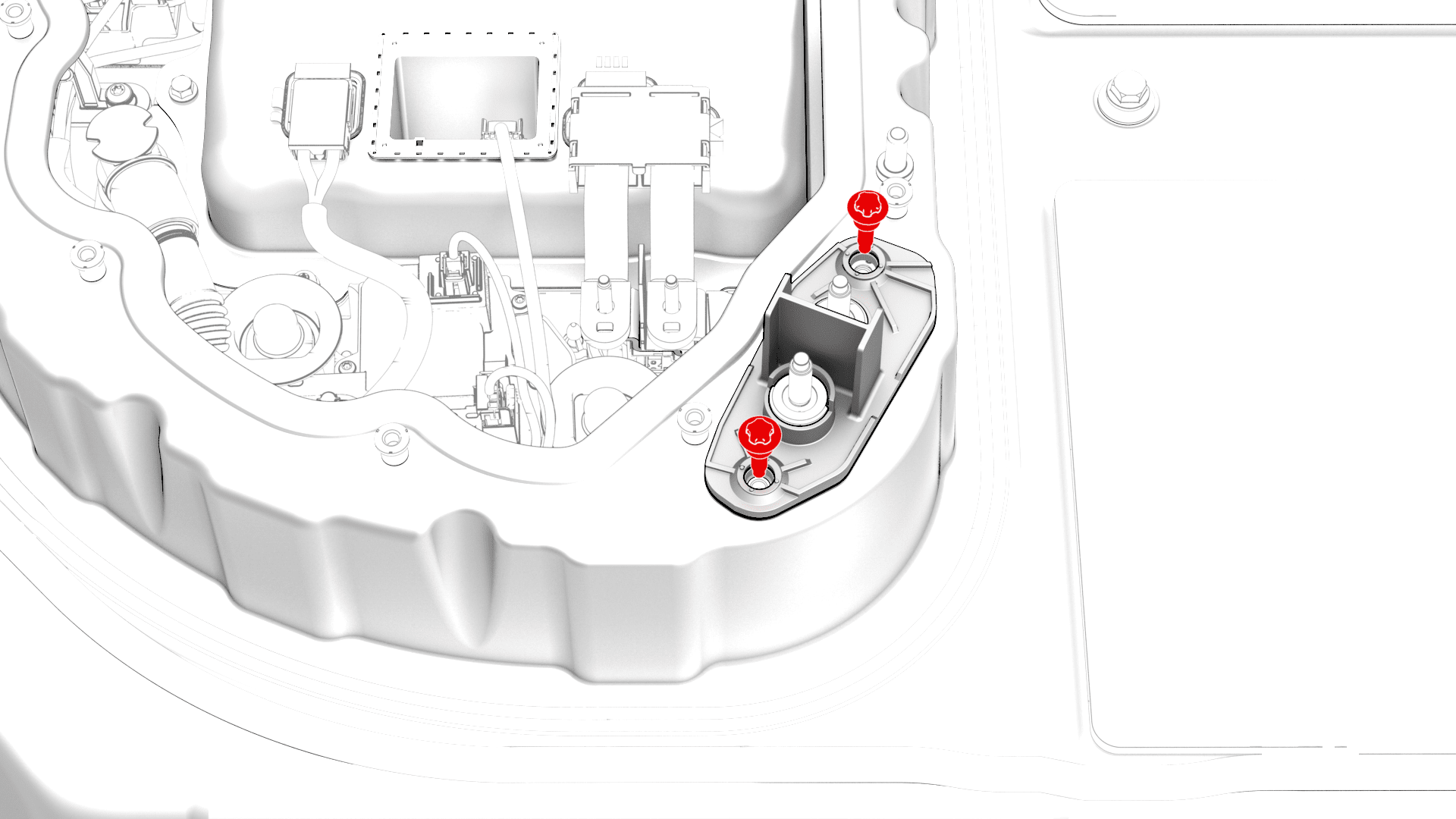

  8. 拆卸将 12V 直流-直流直通件固定到高压电池仓的螺栓，然后将 12V 直流-直流直通件从高压电池仓上拆下。

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 使用异丙醇 (IPA) 湿巾清理直流-直流直通件的接合面以及直流-直流线束。
  3. 将 12V 直流-直流直通件安装到高压电池仓中，安装将 12V 直流-直流直通件固定到高压电池仓的螺栓，紧固后，使用油性记号笔标记螺栓。
    10 Nm (7.4 lbs-ft)
  4. 安装将直流-直流接地母排固定到车身的螺栓，紧固后，使用油性记号笔标记螺栓。
    20 Nm (14.7 lbs-ft)
  5. 将直流-直流接地母排安装到直流-直流直通件，安装新的螺母，将直流-直流接地母排固定到直流-直流直通件，紧固后，使用油性记号笔标记螺母。
    15 Nm (11.1 lbs-ft)
  6. 将直流-直流线束连接到功率转换系统，然后紧固将直流-直流线束固定到功率转换系统的夹子。
  7. 安装将直流-直流线束负极端子固定到直流-直流直通件负极母排的螺母，紧固后，使用油性记号笔标记螺母。
    4.5 Nm (3.3 lbs-ft)
  8. 安装将直流-直流线束正极端子固定到直流-直流直通件正极母排的螺母，紧固后，使用油性记号笔标记螺母。
    4.5 Nm (3.3 lbs-ft)
  9. 使用 Hioki 电阻计测量直流-直流线束正极接点和 12V 直流-直流直通件正极端子之间的电阻。
    注
    最大可接受电阻值为 0.100 毫欧（100 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
    图 1. 一般测量 - 实际的母排和紧固件可能有所不同
  10. 使用 Hioki 电阻计测量直流-直流线束负极接点和 12V 直流-直流直通件负极端子之间的电阻。
    注
    最大可接受电阻值为 0.100 毫欧（100 微欧）。高压接头电阻过大。拆卸紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  11. 安装高压控制器。请参阅控制器 - 高压（拆卸和更换）。
  12. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  13. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和安装）。
    注
    按照说明执行高压电池仓漏气测试。
  14. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
