传感器 - 电阻式占用 - 前排座椅 - LH（拆卸和更换）
校正代码
20202102 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
注
此程序只适用于电阻垫占用传感器（即座椅安全带提醒器）。北美和韩国的 RH 前座椅使用乘员分类系统 (OCS) 传感器，此传感器当前不可维修。
- 2023 年 5 月 18 日：在“拆卸”部分的第 9 步中添加了一个视频，以避免组件损坏和/或人身伤害。
拆卸
- 拆下驾驶位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
- 将驾驶位座椅放置在洁净的作业表面上。
- 拆下驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）。
- 拆下驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
- 断开加热垫连接器，然后将其从座椅底部拆下。
-

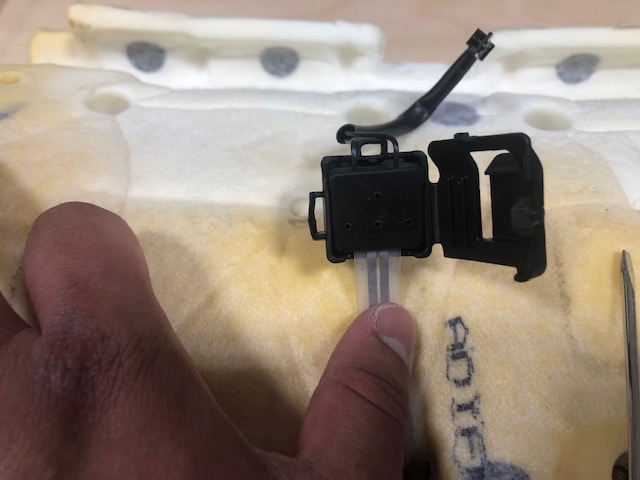

断开电气线束与电阻式占用传感器连接器的连接。
-

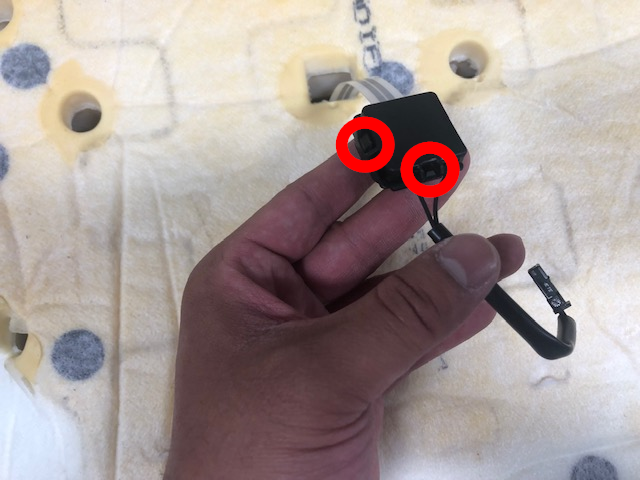

松开将电阻式占用传感器固定到座椅底部的夹子，然后将传感器与座椅底部分离。
-
分别在前部、内侧和外侧区域，松开将座垫泡沫固定到座垫骨架的夹子 (x3)。
提示： 使用斜角拨片将固定夹向下拉离座椅骨架。
图 1. 为清晰起见，隐藏了其他组件
-
抬起驾驶位座垫泡沫饰板的前部，松开夹子和 Velcro 绑带（如果有），直至露出电阻式占用传感器。
图 2. 带夹子和 Velcro 绑带的前排座垫
图 3. 带夹子的前排座垫
-

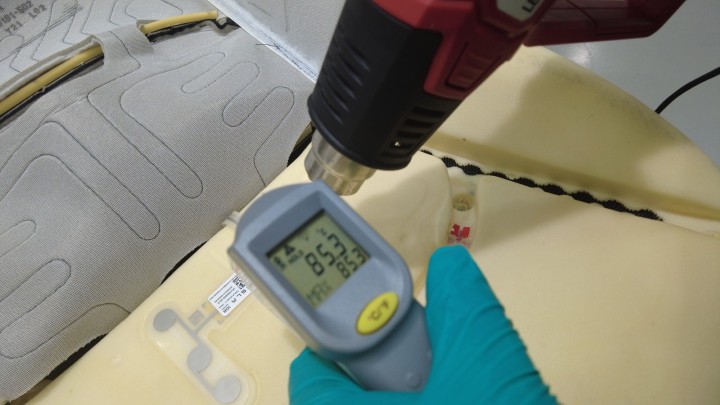

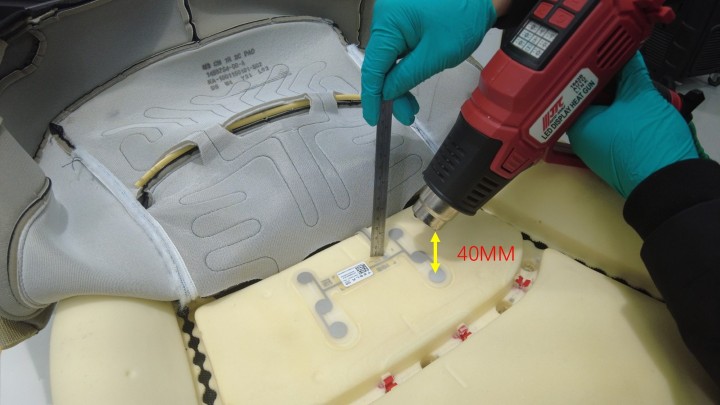

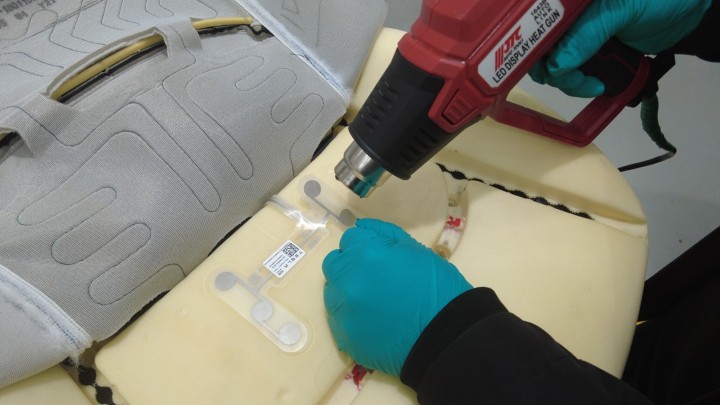

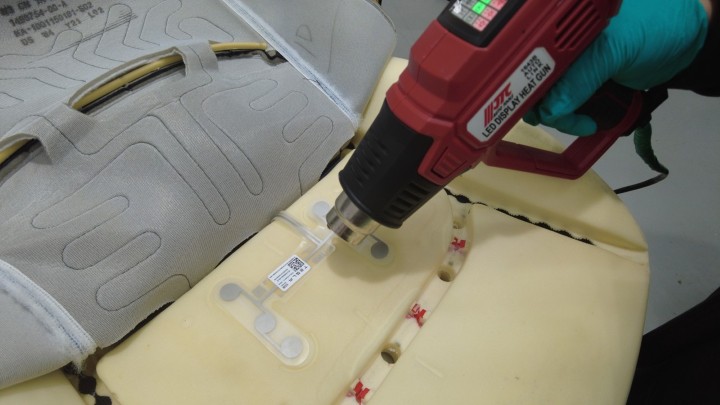

在佩戴防割手套的情况下，小心地使用刀片将电阻式占用传感器与驾驶位座垫泡沫分离。
警告使用切削工具时，请务必佩戴防割手套。警告使用刀片时请务必注意，不要损坏传感器线束、座椅饰件或其他周围组件。警告请注意，拆下的泡沫越少越好。
-

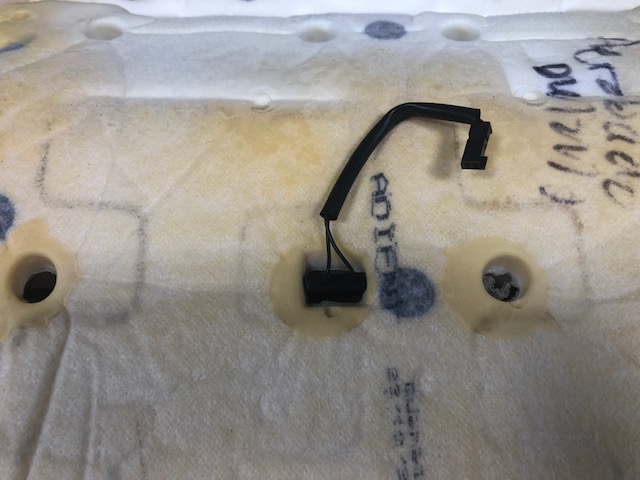

从座垫底部开始，小心地排布电阻式占用传感器线束，向上穿过座垫顶部，然后从座垫上拆下传感器。
警告拆卸线束时请务必注意，不要损坏泡沫。
安装
-

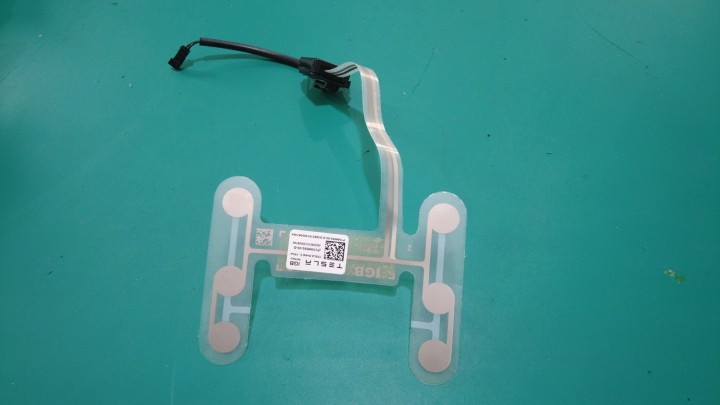

将电阻式占用传感器置于驾驶位座垫泡沫顶部，然后穿过泡沫中的线束开口进行传感器线束布线。
警告安装线束时请务必注意，不要损坏泡沫。
图 4. 电阻式占用传感器位于前排座垫泡沫顶部
图 5. 电阻式占用传感器线束穿过前排座垫泡沫底部排布
-
剥下电阻式占用传感器的保护背衬，露出粘合剂，然后将传感器安装在泡沫顶部。
注将传感器与泡沫上的压痕对齐。
-
拉起驾驶位座垫泡沫上方的泡沫饰板，安装所有夹子和 Velcro 绑带（如果有）。
图 6. 带夹子和 Velcro 绑带的前排座垫
图 7. 带夹子的前排座垫
- 将加热垫连接器安装到座椅底部，然后连接它。
-
将电阻式占用传感器线束置于支架上，然后安装将线束固定到支架的夹子。
-
将电阻式占用传感器连接器连接到电气线束。
-
分别在前部、内侧和外侧区域，安装将座垫泡沫固定到座垫骨架的夹子 (x3)。
图 8. 为清晰起见，隐藏了其他总成
- 安装驾驶位座椅内侧护板。请参阅侧护板 - 内侧 - 驾驶位座椅（拆卸和更换）。
- 安装驾驶位座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶位座椅（拆卸和更换）
- 安装驾驶位座椅。请参阅 座椅总成 - 第一排 - LH（拆卸和更换）。
