直流输入总成 - 高压电池（母排类型）（拆卸和更换）

校正代码 16302402 1.56 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证，但仍是一个草案。可能没有警告和注意事项。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com。
  • 2023 年 6 月 21 日：在拆卸部分的第 2 步添加了一个视频，说明如何正确地从高压电池母排直流输入总成上拆下充电接口母排连接器。

拆卸

  1. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  2. 拆卸将母排检修盖板固定到母排高压电池直流输入总成的螺栓。

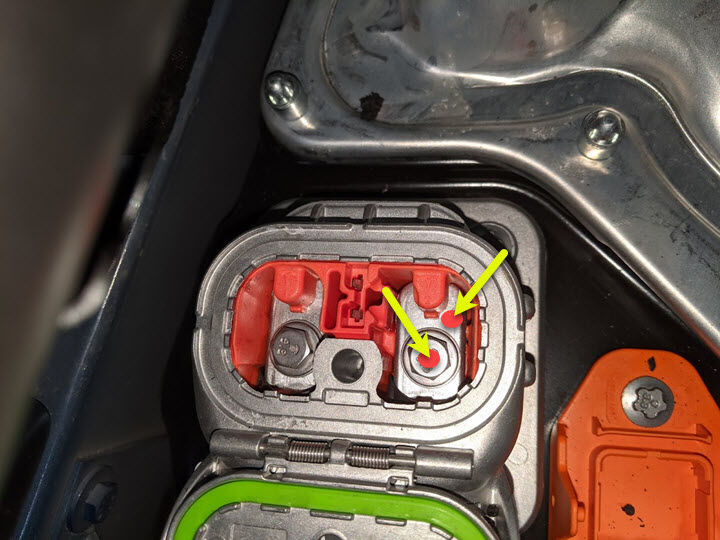

  3. 拆卸将充电接口母排连接器固定到高压电池直流输入母排总成的螺栓（2 个）。
  4. 将充电接口母排连接器从高压电池直流输入母排总成上拆下。
  5. 拆卸直流输入总成的绝缘体。
  6. 拆卸并弃用将负极直流输入母排固定到负极快充触点开关母排的螺栓。
  7. 拆卸并弃用将正极直流输入母排固定到正极快充触点开关母排的螺栓。

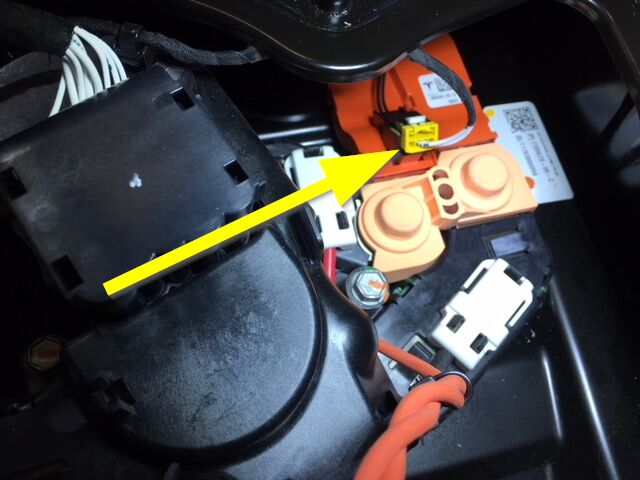

  8. 断开高压电池直流输入母排总成连接器上的电气线束。
  9. 拆卸并弃用将高压电池直流输入母排总成固定到高压电池仓的螺栓（4 个），然后从高压电池仓上拆下输入总成。

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。

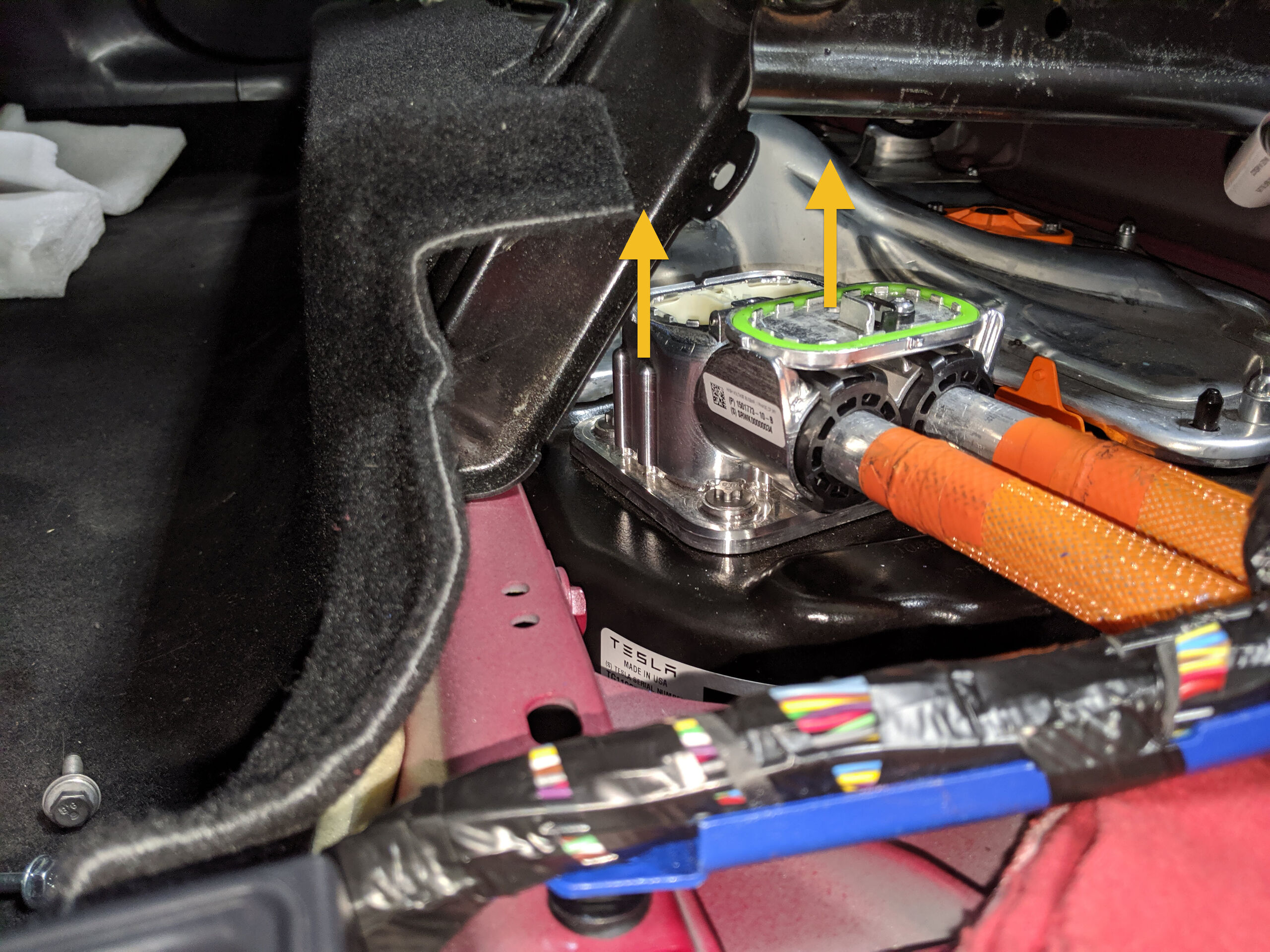

  2. 将高压电池母排直流输入总成装入高压电池仓。
    Informational PurposesAn informational icon, calling your attention
    注
    确保不损坏密封件，并正确入位

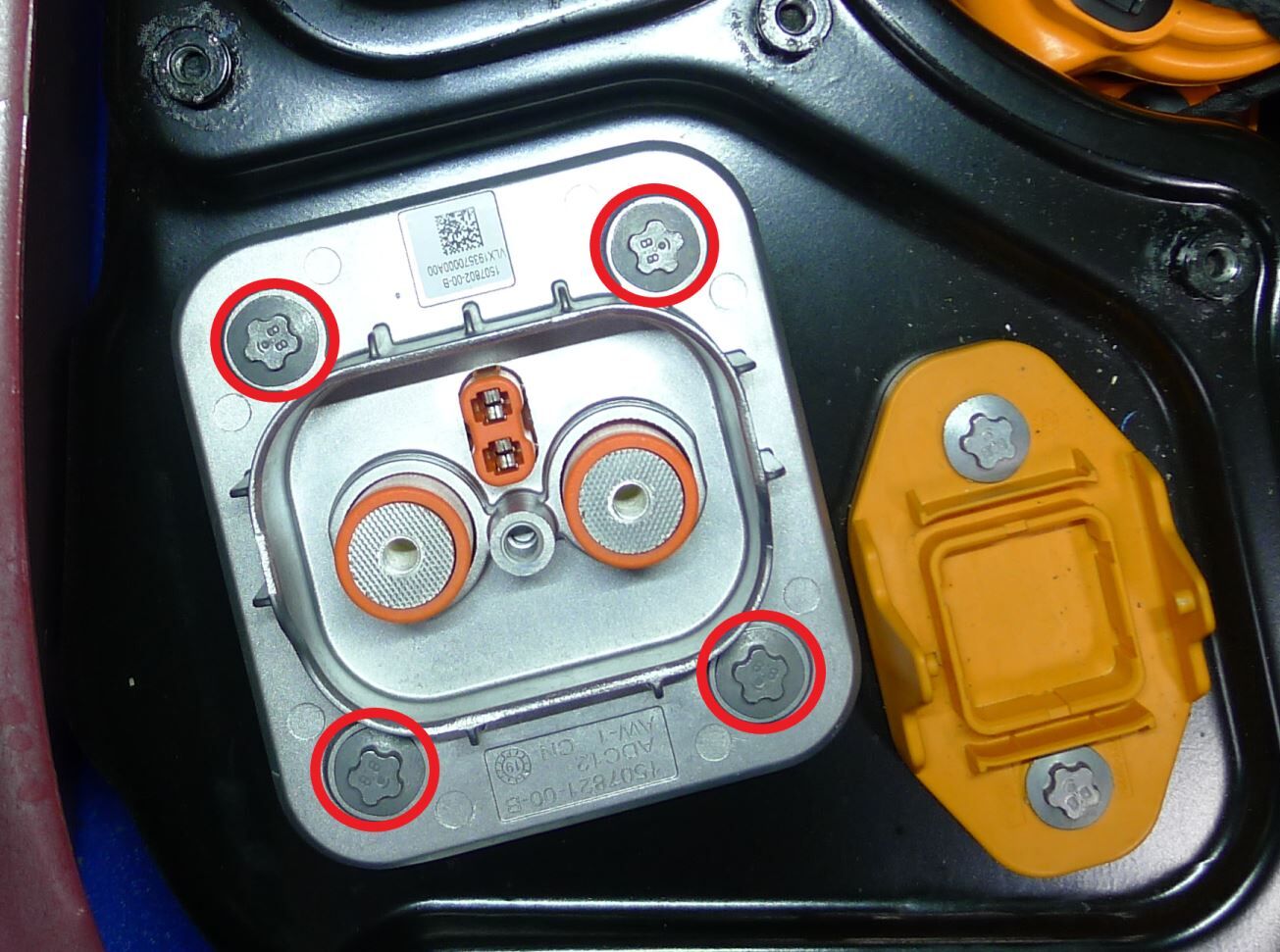

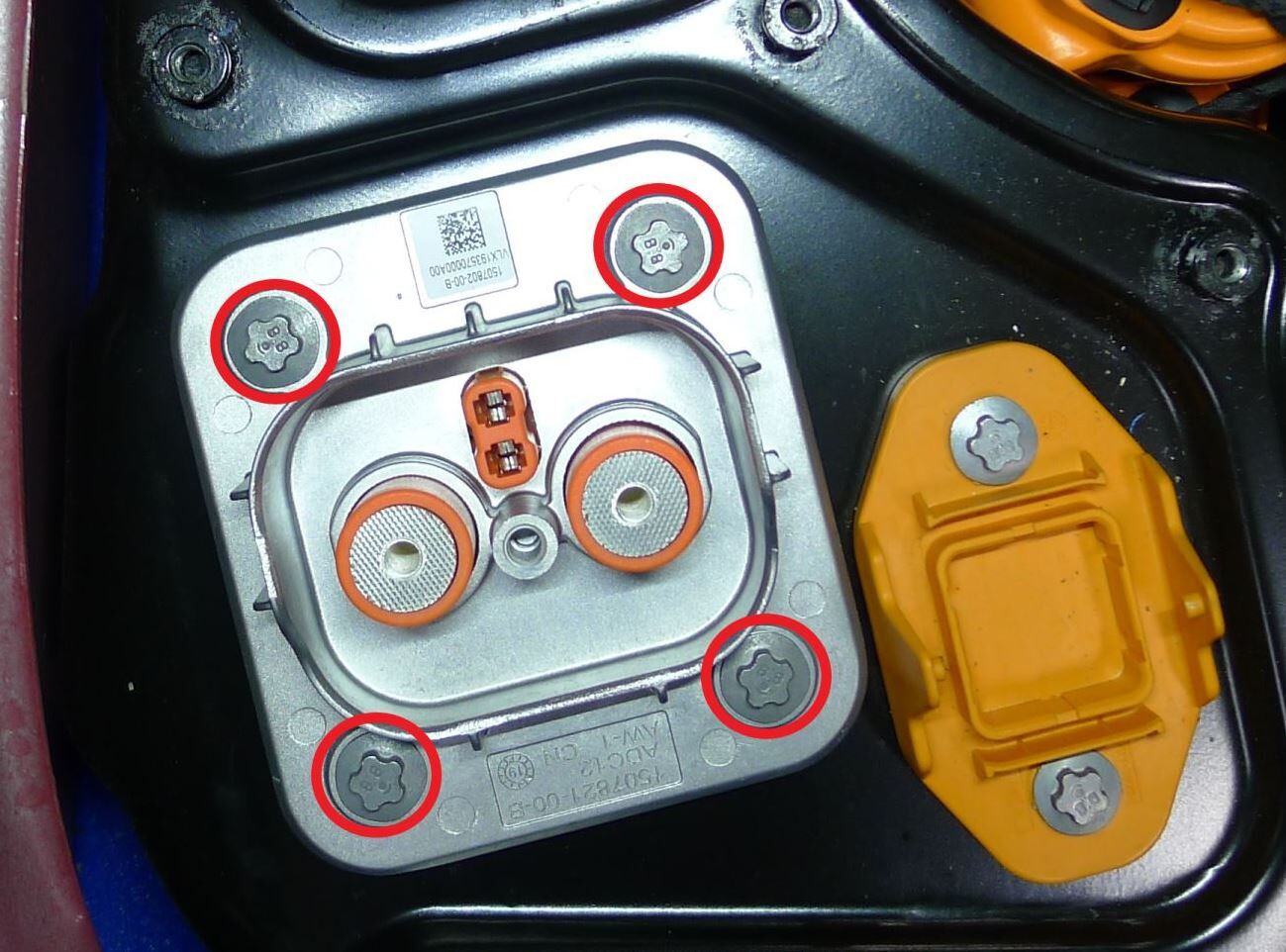

  3. 安装新的螺栓（4 个），将高压电池直流输入母排总成固定到高压电池仓，紧固后，用油性记号笔标记这些螺栓。
    10 Nm (7.4 lbs-ft)

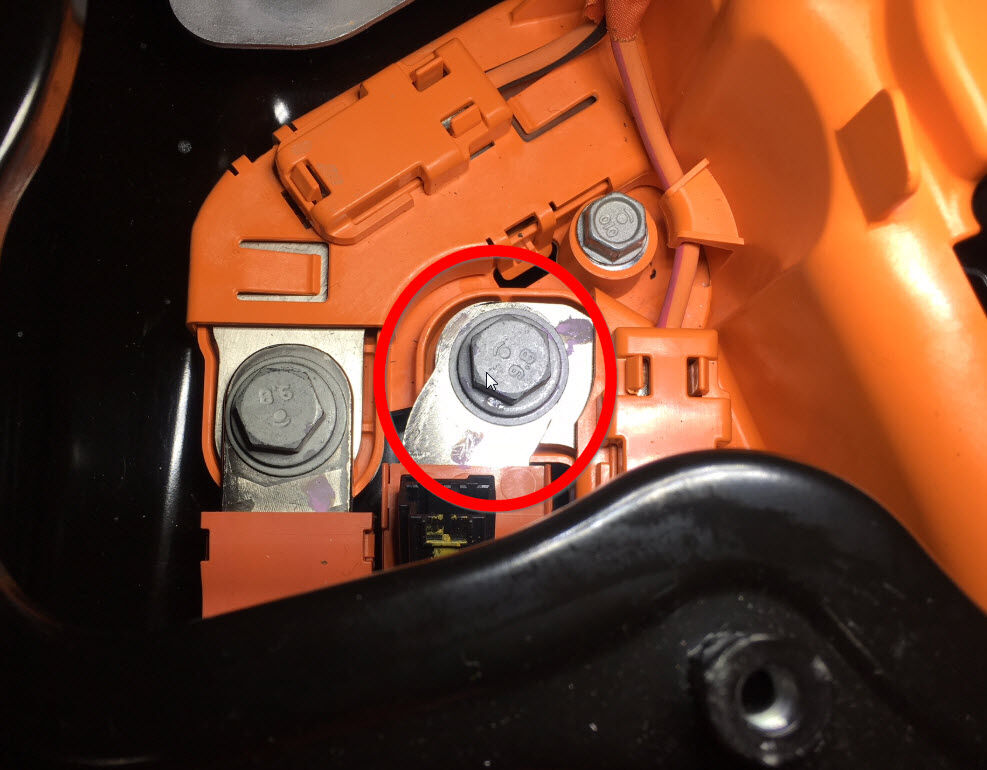

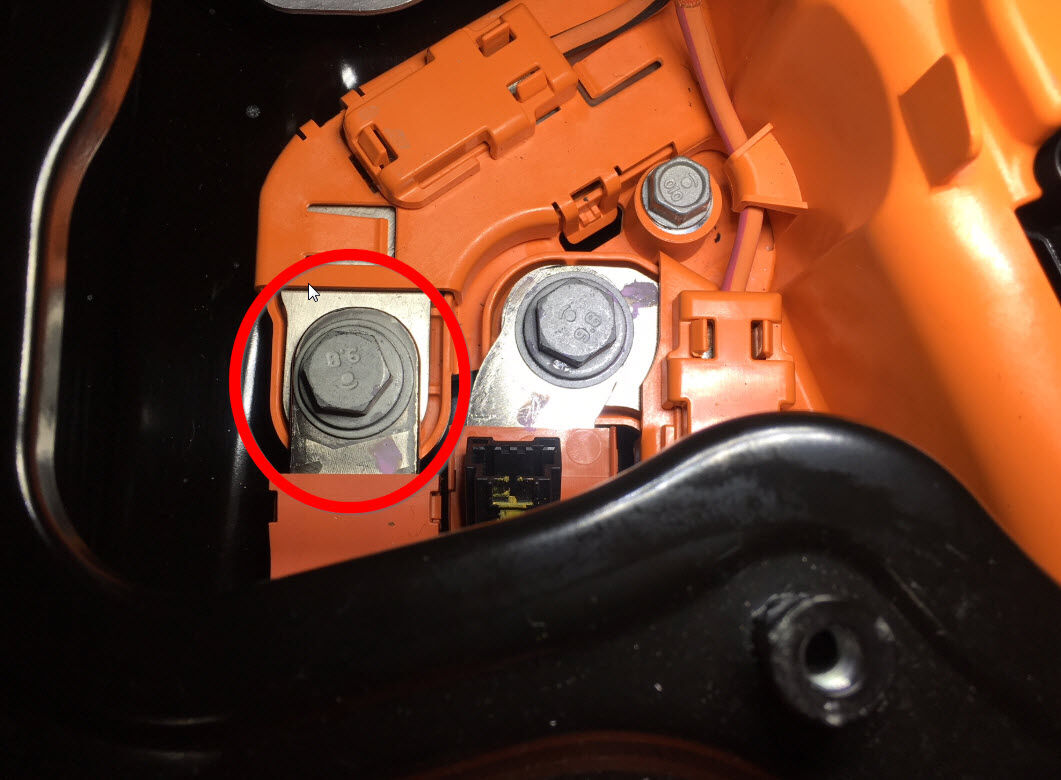

  4. 安装新螺栓，将负极直流输入母排固定到负极快充触点开关母排，先将螺栓紧固至 15 Nm，然后拧退半圈，接着重新紧固至 5 Nm +60 度，然后用油性记号笔标记该螺栓。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg

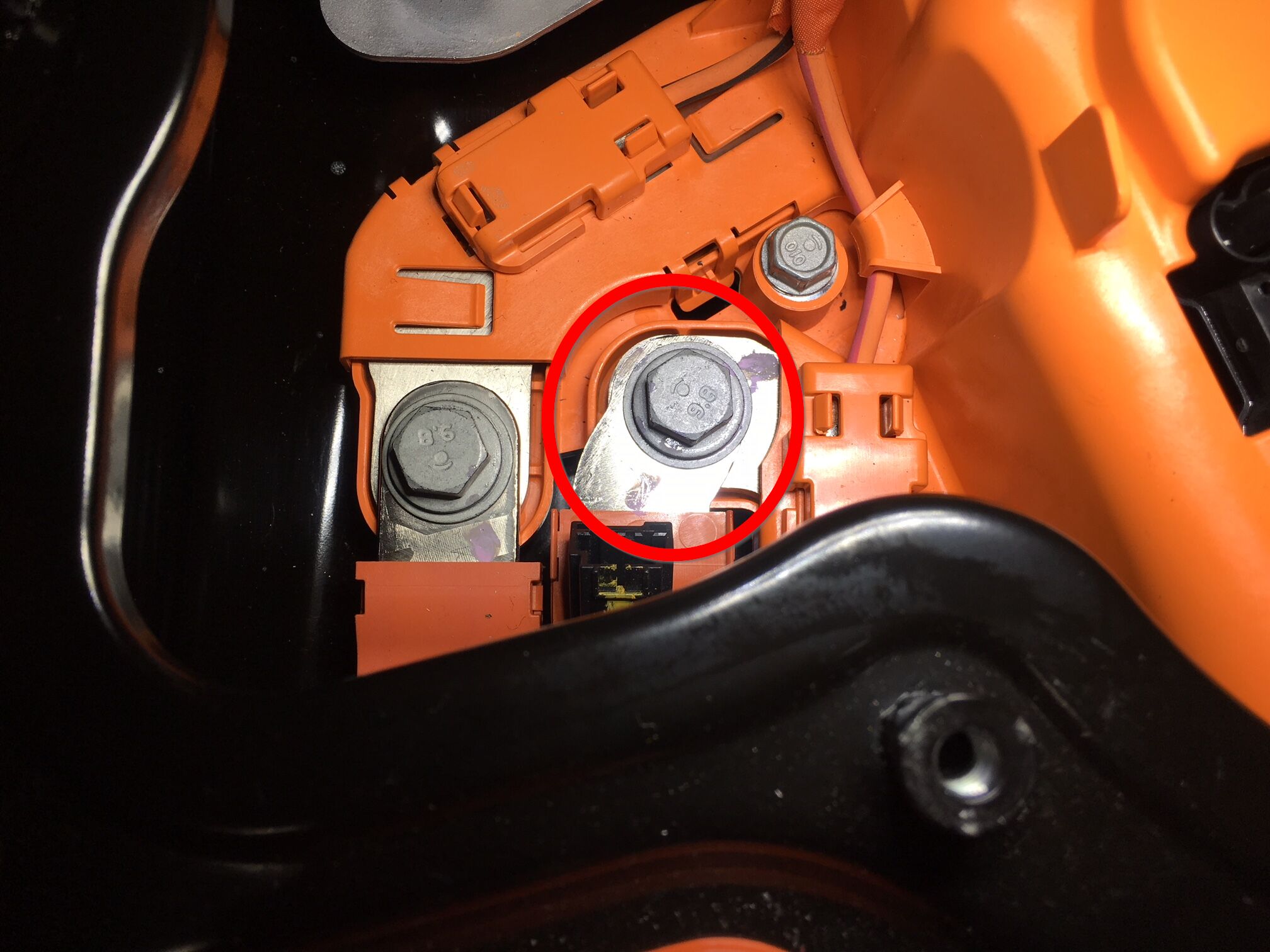

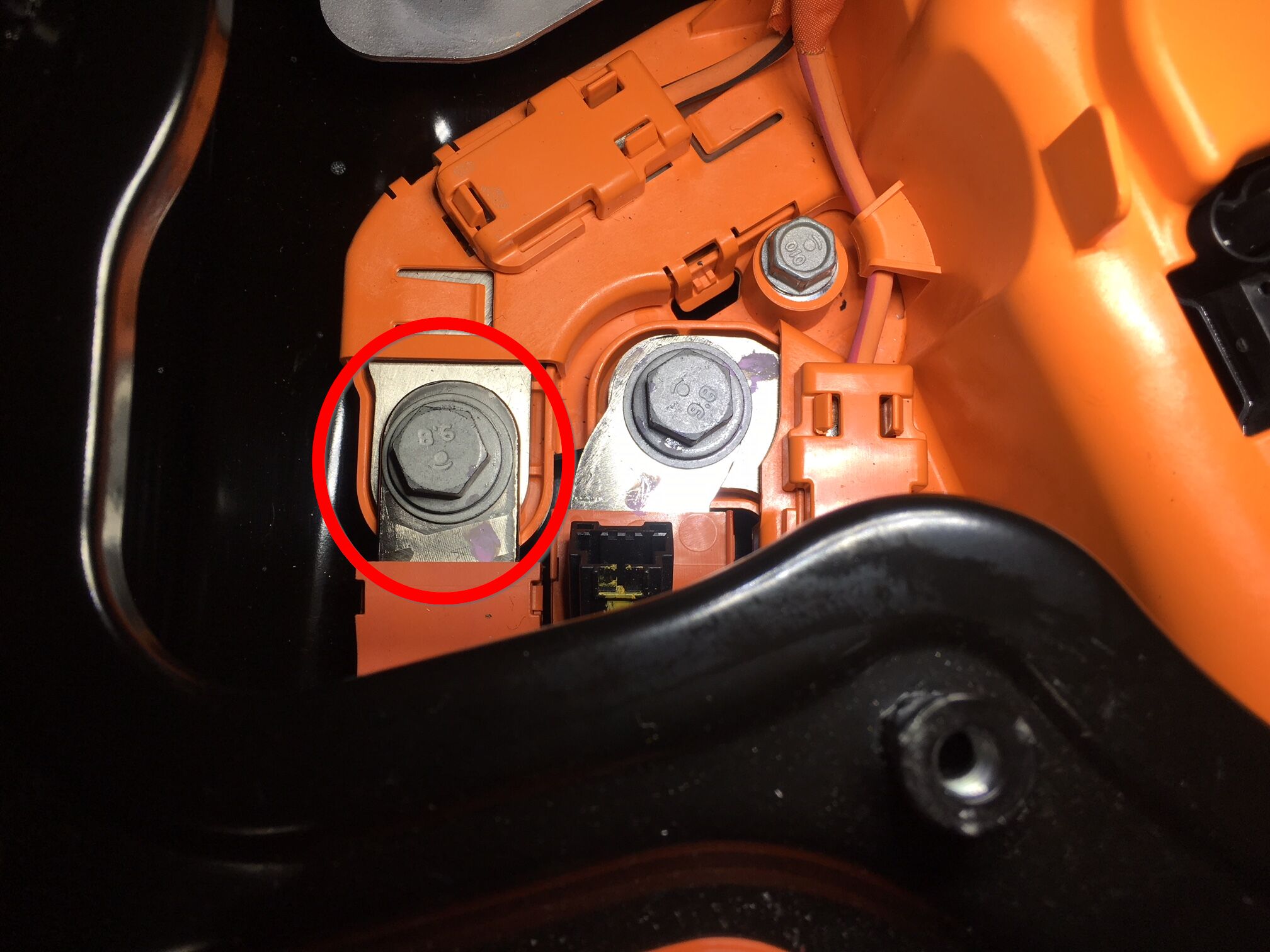

  5. 安装新螺栓，将正极直流输入母排固定到正极快充触点开关母排，先将螺栓紧固至 15 Nm，然后拧退半圈，接着重新紧固至 5 Nm +60 度，然后用油性记号笔标记该螺栓。
    15 Nm (11.1 lbs-ft) -180 deg
    5 Nm (3.7 lbs-ft) +60 deg

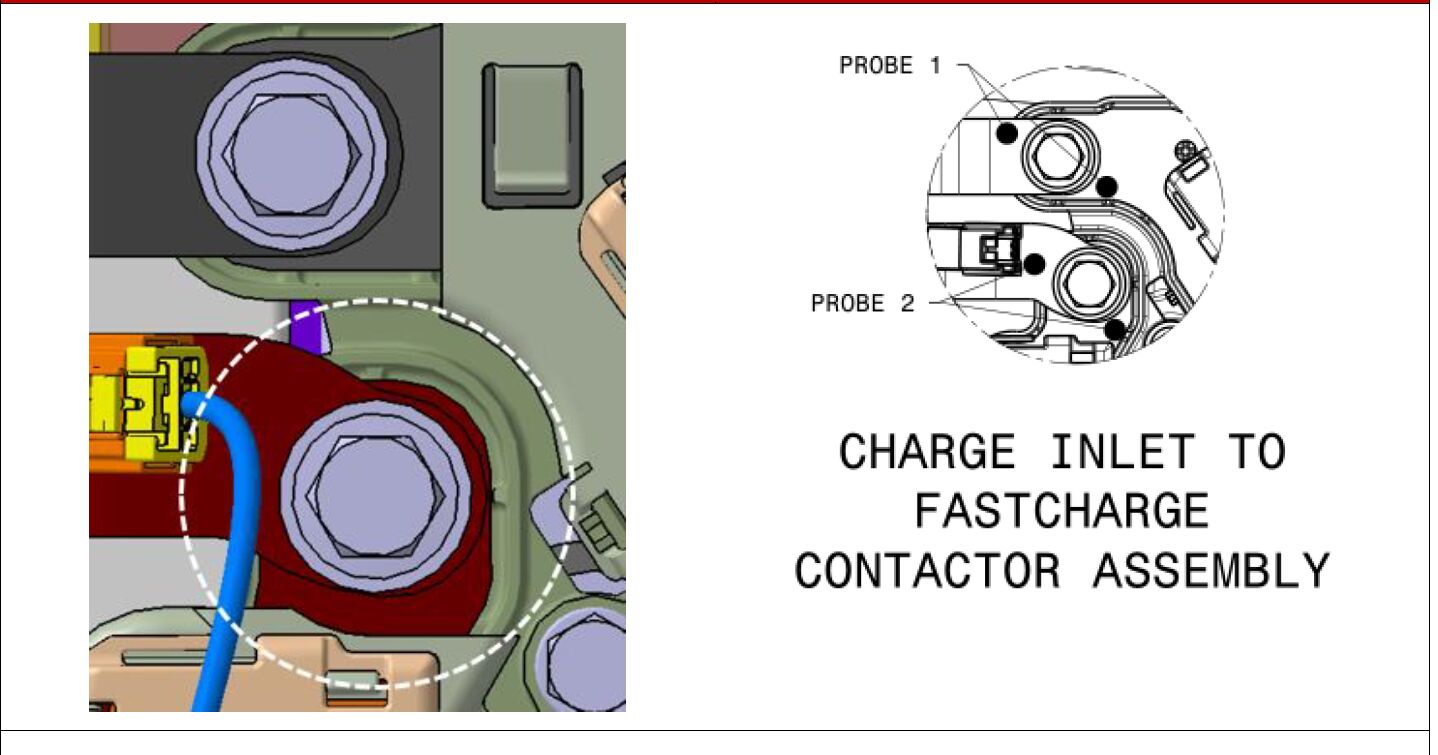

  6. 使用 Hioki 电阻表测量负极直流输入母排与负极快充触点开关母排之间高压接头处的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。如果电阻超过该值，请上报给服务工程部。
  7. 使用 Hioki 电阻表测量正极直流输入母排与正极快充触点开关母排之间高压接头处的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。如果电阻超过该值，请上报给服务工程部。
  8. 安装直流输入总成的绝缘体。

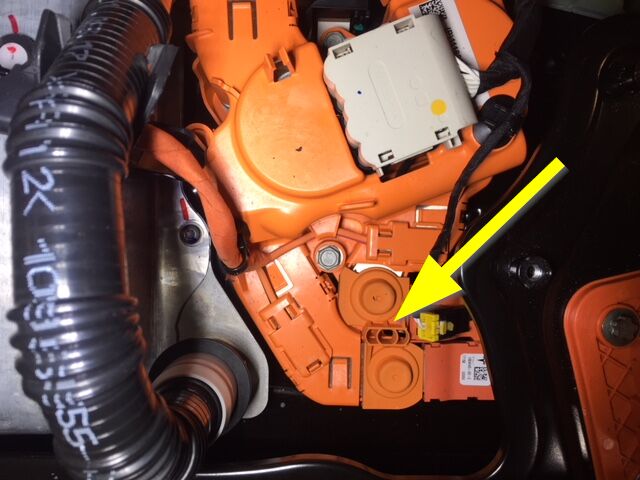

  9. 将电气线束连接到直流输入总成连接器。
  10. 用酒精棉清理充电接口母排连接器接触表面残留的 Penetrox，并等待风干 1 分钟。
  11. 用酒精棉清洁高压电池直流输入母排总成接头的接触表面，并等待风干 1 分钟。

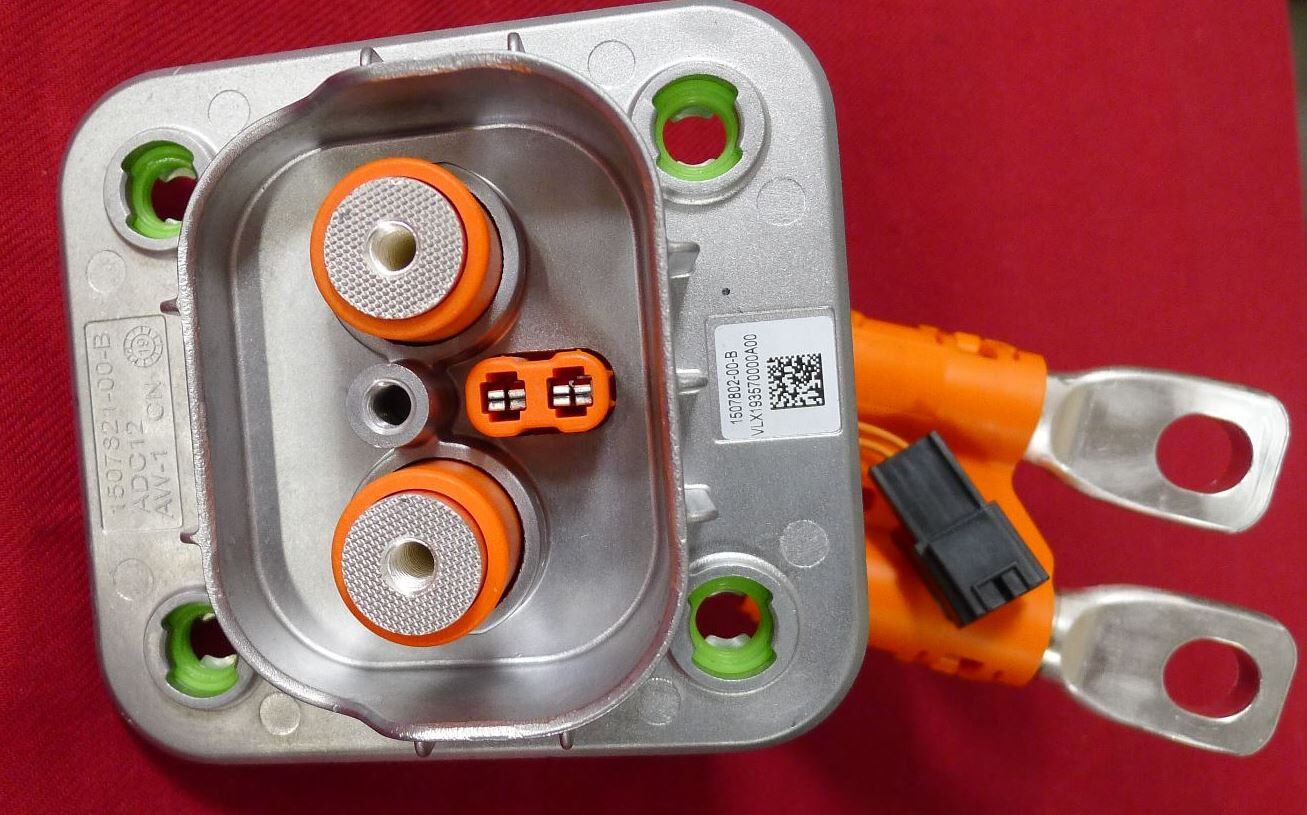

  12. 给高压电池直流输入母排总成接头的每个接触表面涂两滴 Penetrox A-13 导电膏，两侧各一滴。

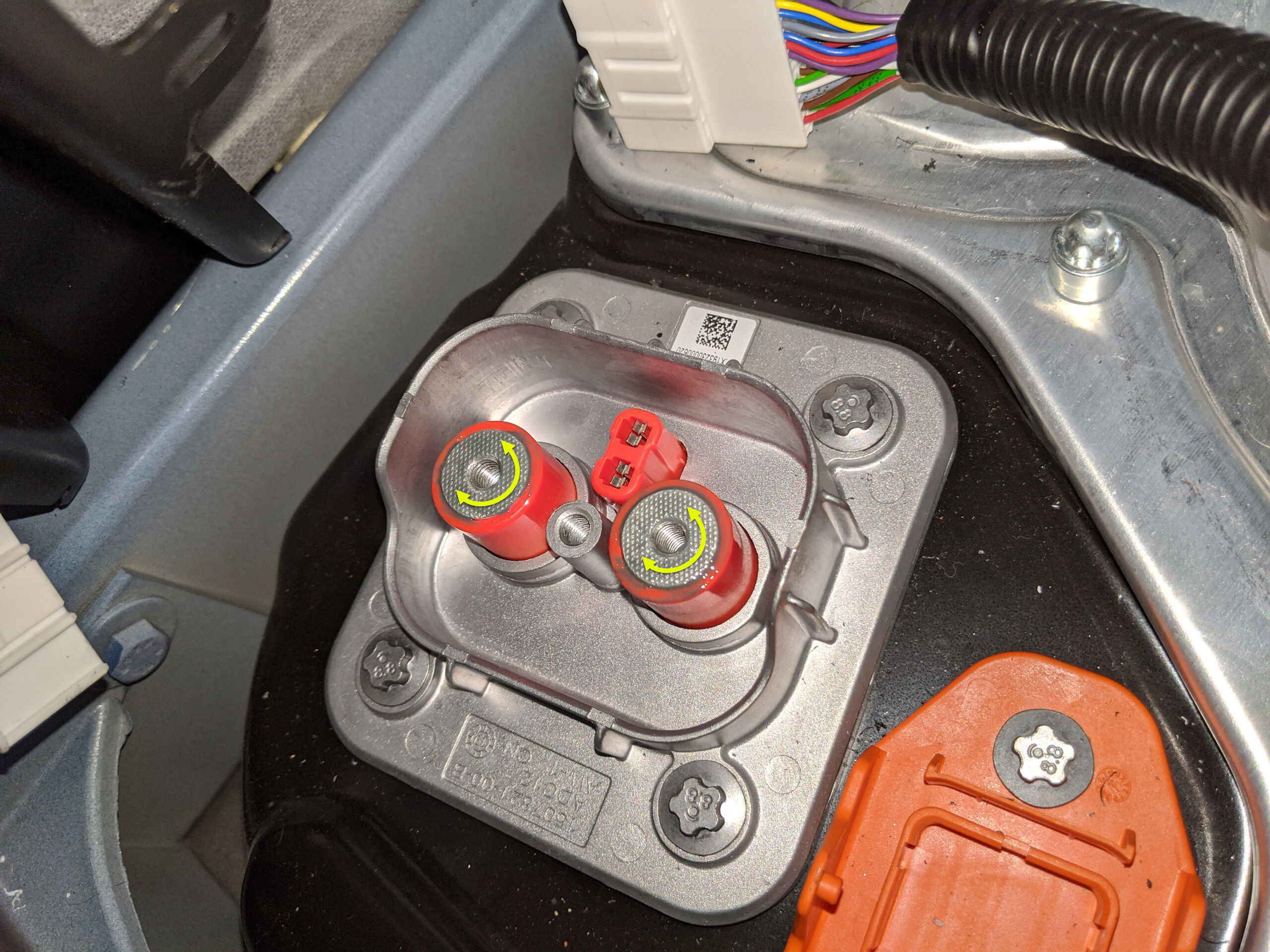

  13. 均匀地涂抹 Penetrox 导电膏，确保完全覆盖接触表面。
  14. 将充电接口母排连接器安装在高压电池直流输入母排总成上。
  15. 安装将充电接口母排连接器固定到高压电池直流输入母排总成的螺栓（2 个）。
    9 Nm (6.6 lbs-ft)

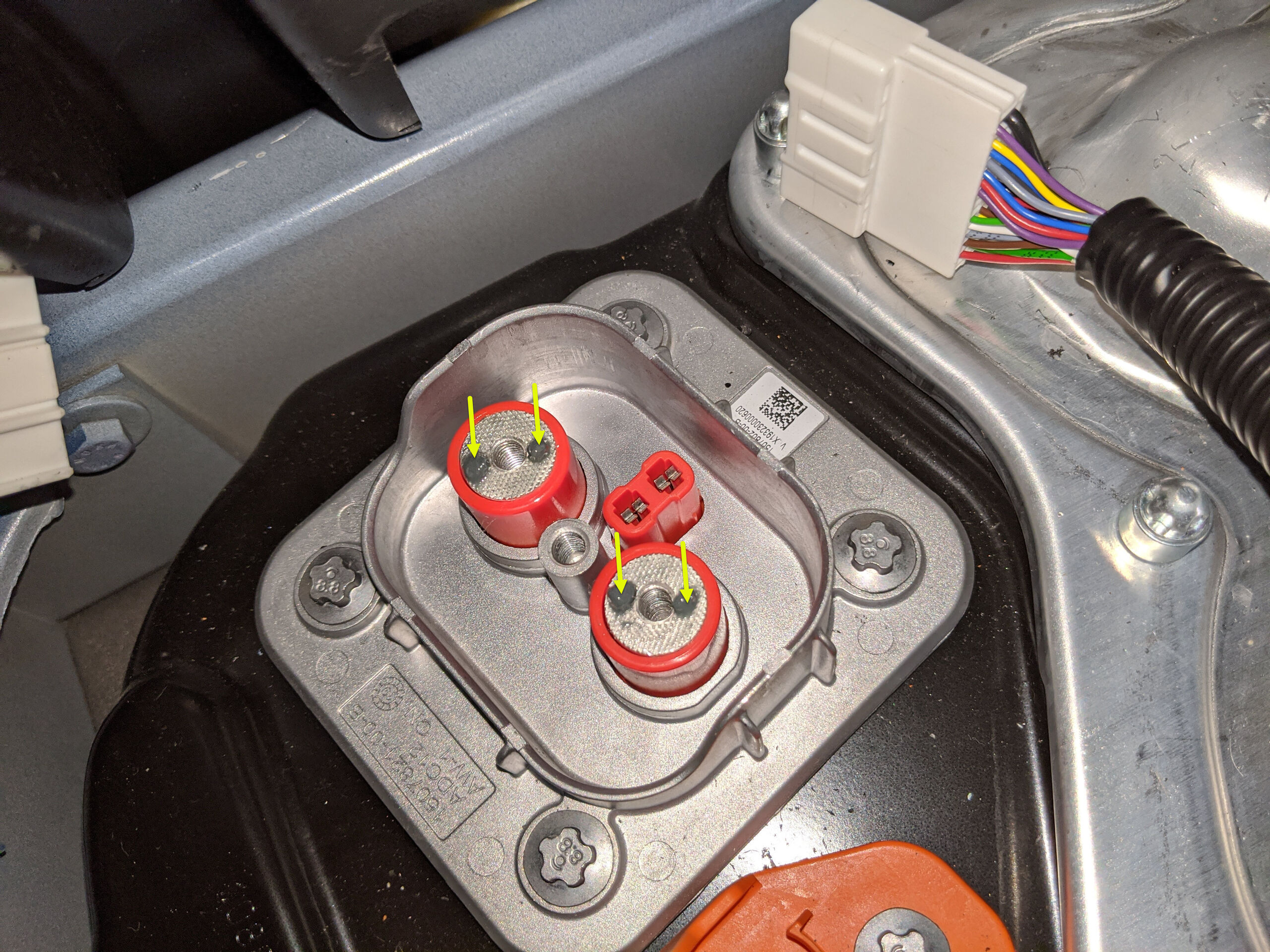

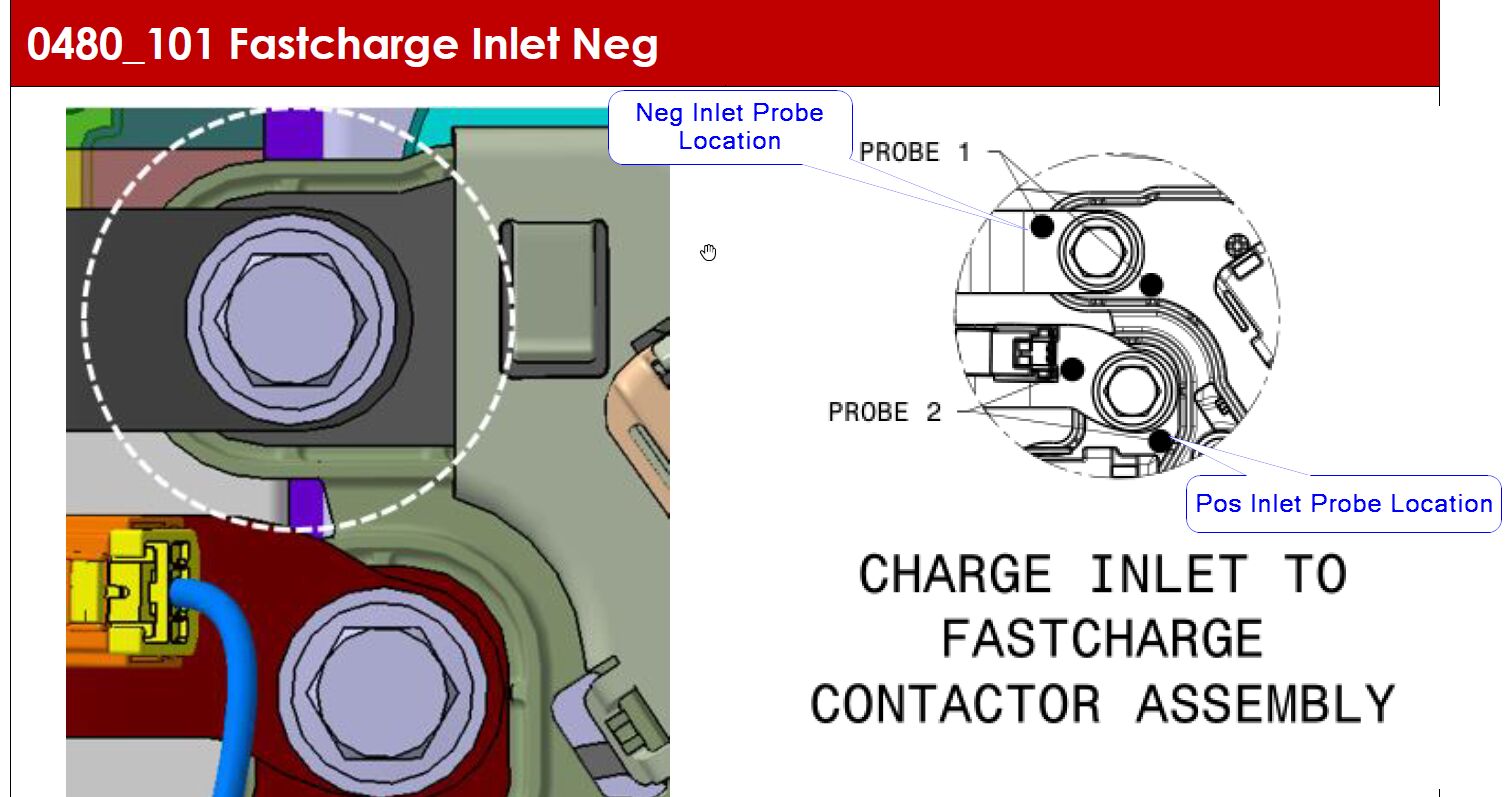

  16. 使用 Hioki 电阻表测量每个充电接口母排引线与其各自螺栓之间高压接头处的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    可接受的电阻值为 50 微欧至 195 微欧。如果电阻超过 195 微欧，请上报给服务工程部。如果电阻低于 50 微欧，请重新放置探针并重新测量。如果电阻反复在 0 微欧至 50 微欧之间变化，请执行下一步。

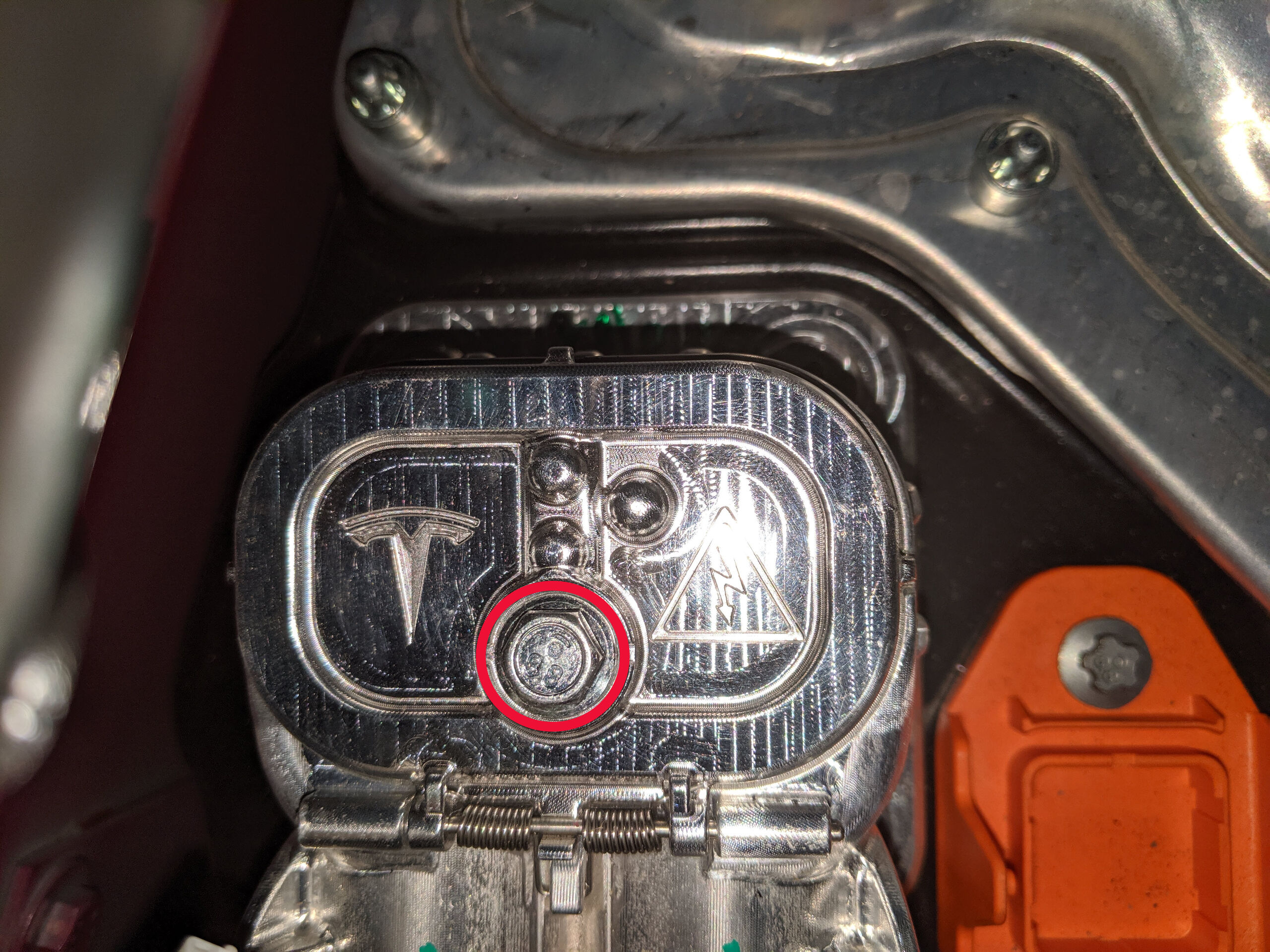

  17. 关闭高压电池直流输入母排总成上的母排检修盖板，然后安装用于紧固已关闭的检修盖板的螺栓。
    9 Nm (6.6 lbs-ft)
  18. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  19. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    按照说明执行高压电池仓漏气测试。
  20. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
