变速箱油 - 前驱动单元(排放和重新加注)
校正代码 39300102 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 4 月 5 日:更新了变速箱油信息并附上了链接。
- 2024 年 2 月 27 日:将变速箱油更新为 KAF 1。
- 2023 年 10 月 26 日:更新了机油泵/滤清器拆卸步骤,在相关步骤中添加了扭矩信息。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将前驱动单元固定到前副车架的螺栓 |
|
|
重复使用 | |
将前驱动单元机油泵固定到前驱动单元的螺栓(2 个) |
|
|
重复使用 | |
前驱动单元注油塞 |
|
|
重复使用 | |
新机油滤清器 |
|
|
排空
- 用双柱举升机举升并支撑车辆。请参阅举升车辆 - 双柱举升机
- 打开所有车门,降下所有车窗。
- 记下驾驶位和副驾位座椅的位置,然后将座椅移至最前端。
- 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。
- 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)。
-
如图所示,使用托臂支架支撑前驱动单元左侧。
警告在托臂支架与前驱动单元之间放置一块车间毛巾。
-
拆卸将前驱动单元固定到前副车架的螺栓。
提示: 推荐使用以下工具:
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 在前驱动单元机油滤清器和机油泵下方放置一个机油排放容器。
- 松开灰色锁片,然后向下按压锁片,断开机油泵连接器。
- 小心地降下前托臂支架,直至能触及前驱动单元机油泵。
-
拆卸将前驱动单元机油泵固定到前驱动单元的螺栓(2 个)。
提示: 推荐使用以下工具:
- 4 英寸加长件
- EPL 10 套筒
- 1/4 英寸至 3/8 英寸适配器
-
拆卸前驱动单元机油泵。
提示: 将前驱动单元作为支点,撬起机油泵。
-
使用机油滤清器套筒将机油滤清器从前驱动单元上拆下,排放变速箱油。
提示: 推荐使用以下工具:
- 21 毫米套筒
- 棘轮/扭矩扳手
- 机油滤清器底座
注等待前驱动单元变速箱油至少排放 10 分钟,或等到滴落缓慢。注Tesla 建议在拆下机油滤清器后立即更换新的机油滤清器。凡是存在明显腐蚀或泄漏的机油滤清器都必须更换。 -
从前驱动单元上拆下注油塞。
提示: 推荐使用以下工具:
- 棘轮/扭矩扳手
- 8 毫米六角
重新加注
-
检查机油滤清器上的密封件、注油塞上的 O 型环以及机油泵上的 O 型环(3 个)。
- 确保 O 型环位于注油塞上,3 个 O 型环位于机油泵上,没有 O 型环卡在前驱动单元总成中。
- 如果机油泵上的 O 型环损坏,请安装新 O 型环。
- 如果充注塞上的 O 型环损坏,请安装新充注塞或 O 型环。
- 检查确认密封件在滤清器上而不在前驱动单元总成上。
-
在新机油滤清器的 O 型环密封件上薄薄涂抹一层新变速箱油,然后将新滤清器安装到前驱动单元上。注参阅液体和容量确定适用的变速箱油。提示: 推荐使用以下工具:
- 21 毫米套筒
- 1/4 英寸至 3/8 英寸适配器
- 1/4 英寸扭矩扳手(带角度)
- 机油滤清器底座
注Tesla 建议在拆下机油滤清器后立即更换新的机油滤清器。凡是存在明显腐蚀或泄漏的机油滤清器都必须更换。 -
使用新变速箱油润滑机油泵 O 型环(3 个),然后将机油泵重新安装到前驱动单元总成上。
注参阅液体和容量确定适用的变速箱油。
-
安装将机油泵固定到前驱动单元的螺栓(2 个)。提示: 推荐使用以下工具:
- 4 英寸加长件
- EPL 10 套筒
- 1/4 英寸至 3/8 英寸适配器
- 小心抬起前托臂支架,直至前驱动单元的前侧套管与前副车架底座对齐。
-
安装将前驱动单元固定到前副车架的螺栓。提示: 推荐使用以下工具:
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
- 从前驱动单元左侧移走托臂支架和车间毛巾。
-
使用测量和加注套件,向容器中加注 1500 毫升新变速箱油。
注参阅液体和容量确定适用的变速箱油。
- 使用机油泵开关盒专用工具和 XP-10 跨接部件将 12V 电源连接到机油泵。
- 将输油泵的输入和输出软管切掉大约 26 英寸(66 厘米)。
-
将输油泵的输出软管插入前驱动单元的加注孔中,直至完全就位,然后将输出软管向回拉动 5 毫米。
-

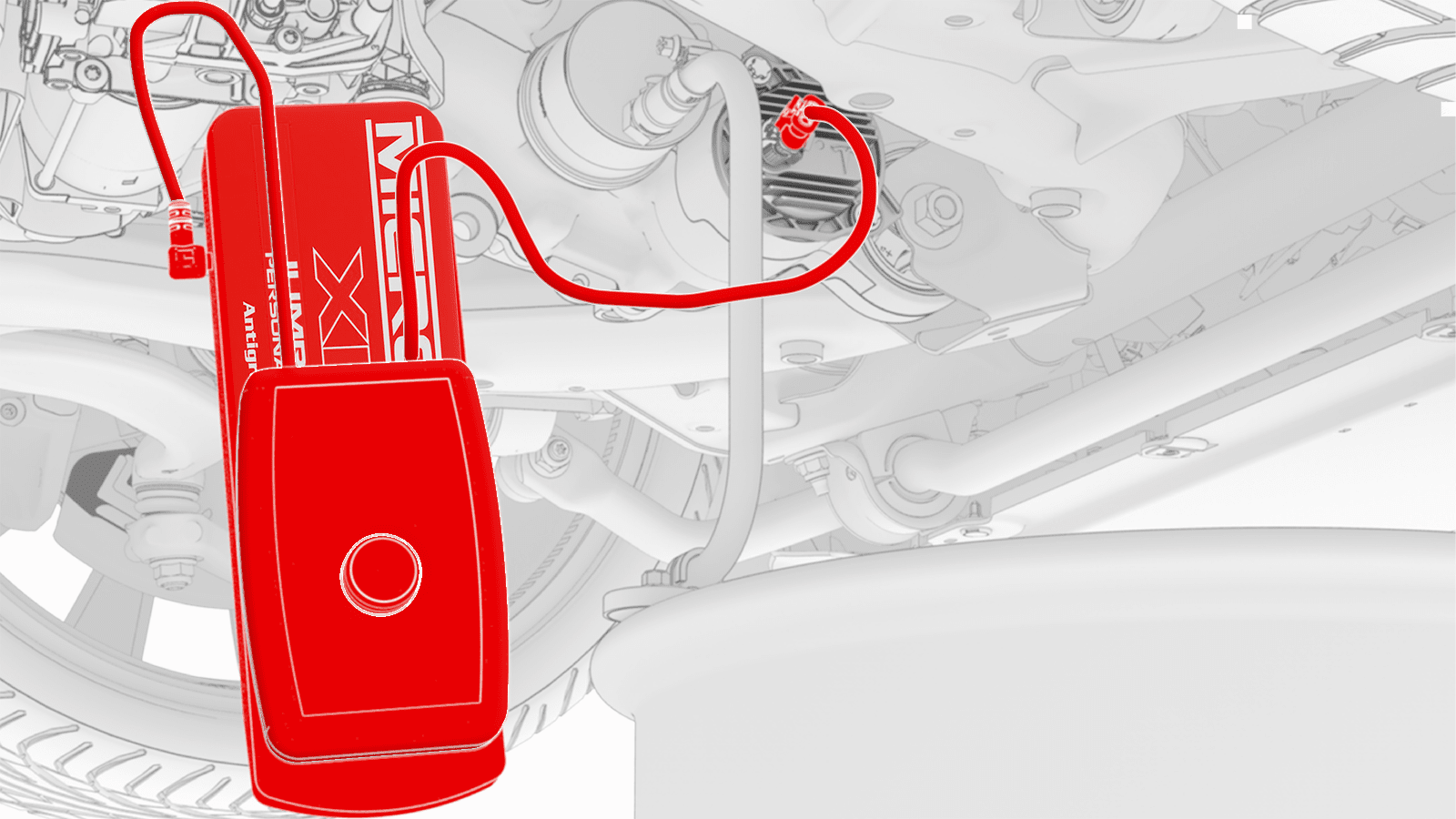

将装有计量好的新变速箱油的容器放在沥油篮中以准备加注流程,然后将输油泵的输入软管完全浸入容器中,向泵内注满油液。
-
在协助下,按照如下步骤将新的变速箱油泵入前驱动单元总成:
注参阅液体和容量确定适用的变速箱油。注前驱动单元总成的最小重新加注量为 1.3 升。 在不吸入空气的情况下,机油泵可利用加注容器中的多余变速箱油分配全部 1.3 升。确保分配完成后的剩余量小于 200 毫升。无需泵满 1.5 升。
-

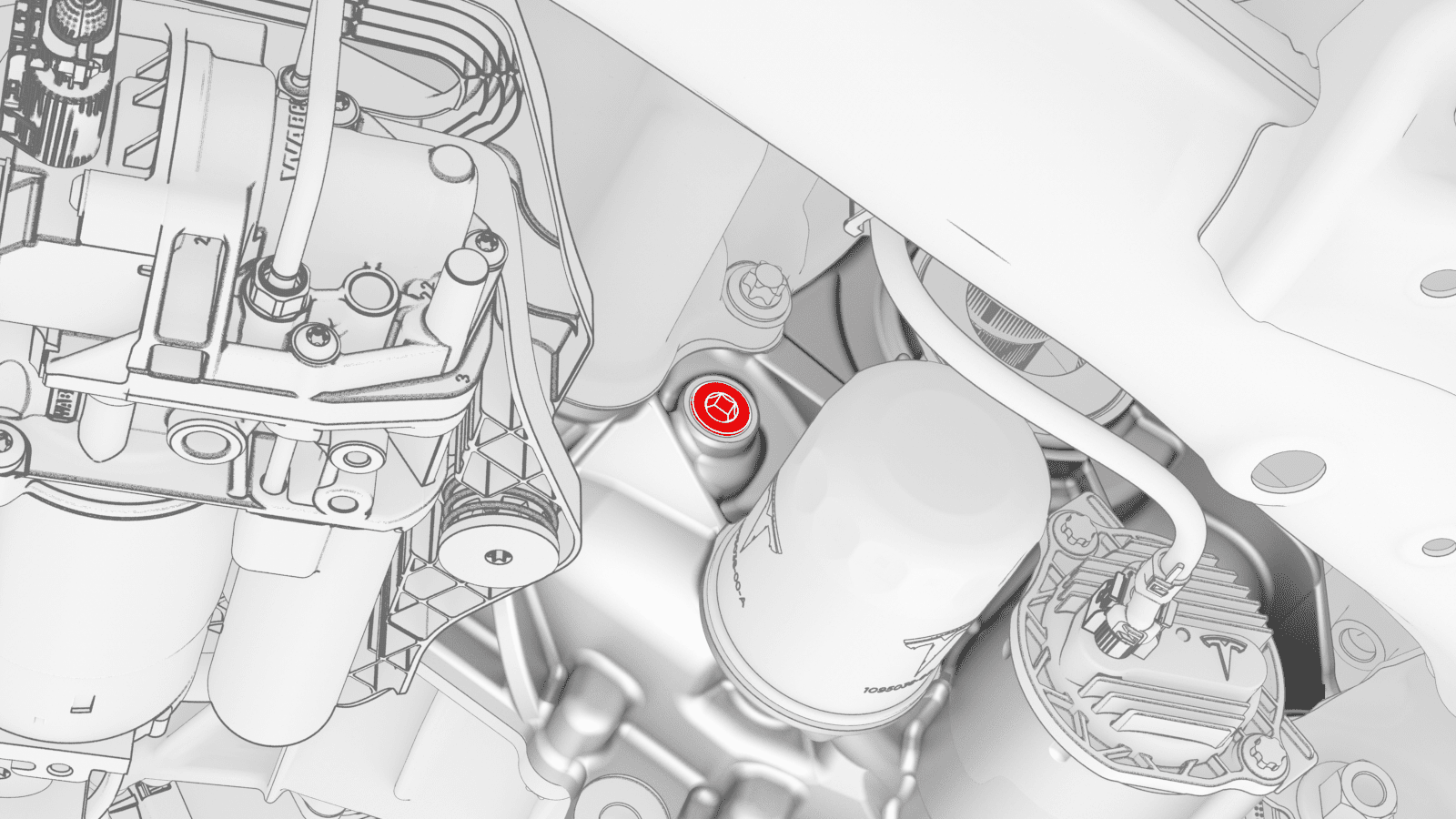

将加注塞安装到前驱动单元上。提示: 推荐使用以下工具:
- 棘轮/扭矩扳手
- 8 毫米六角
- 将机油泵开关盒和 XP-10 跨接部件从机油泵上断开。
-
连接油泵连接器,然后接合灰色锁片。
重要: 执行推拉测试,以确认连接器已完全固定。
- 取走前驱动单元下方的机油排放容器。
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)。
- 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。
- 将驾驶位和副驾位座椅移回原位。
- 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)。
- 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连。
- 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Oil Pump Low Pressure Test - Front Drive Unit"。
-
点击TEST-SELF_DIF_X_OIL-PUMP-PRESSURESearch for routine in ToolboxOil Pump Low Pressure Test - Front Drive Unit,再点击Run,然后等待例行程序完成。
注此项测试最多需要 5 分钟。如果测试持续失败,请按需添加额外的变速箱油。
- 断开 Toolbox 3,然后从车上拆下笔记本电脑。
- 通过 UI 界面退出“维护模式”。
- 将车辆驶离举升机。
