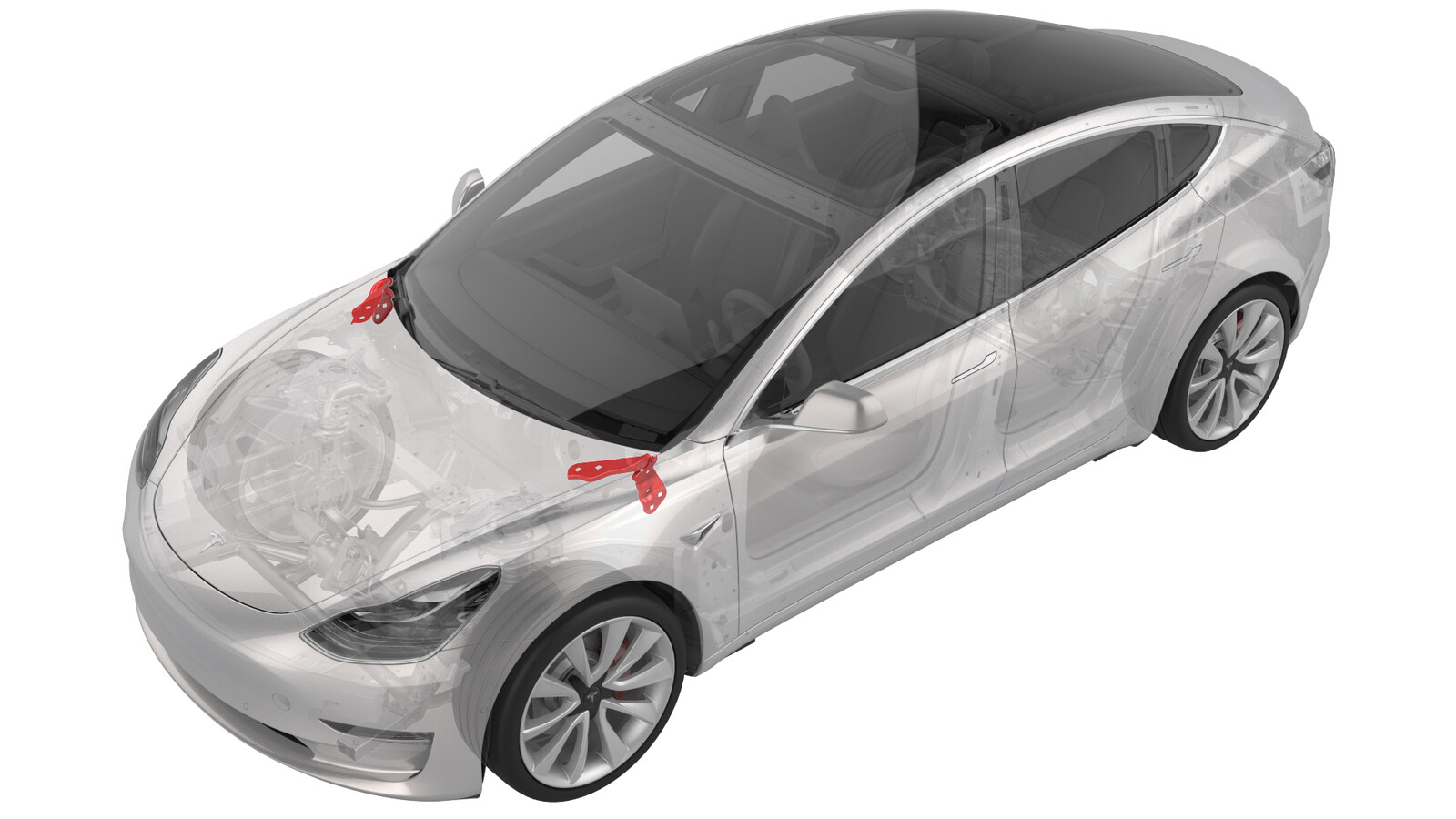

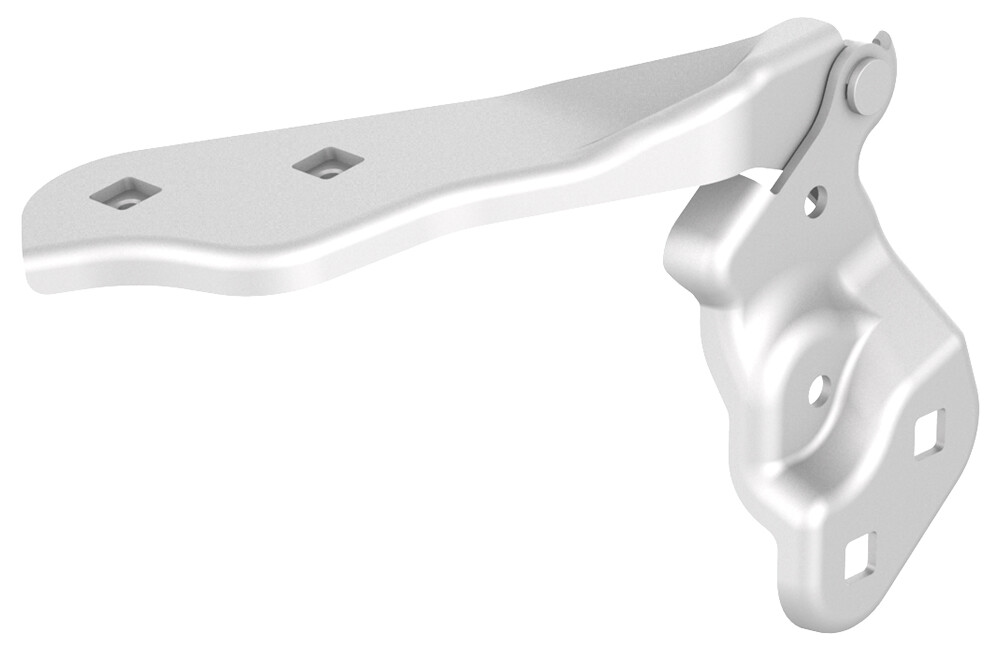

铰链 - 前备箱盖 - 左侧（拆卸和更换）

校正代码 11330302 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下座舱进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  6. 拆下 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - 左侧（拆卸和更换）。
  7. 松开将 LH 和 RH 前备箱盖铰链盖板固定到前备箱盖铰链的夹子，然后拆下前备箱盖 LH 和 RH 铰链盖。

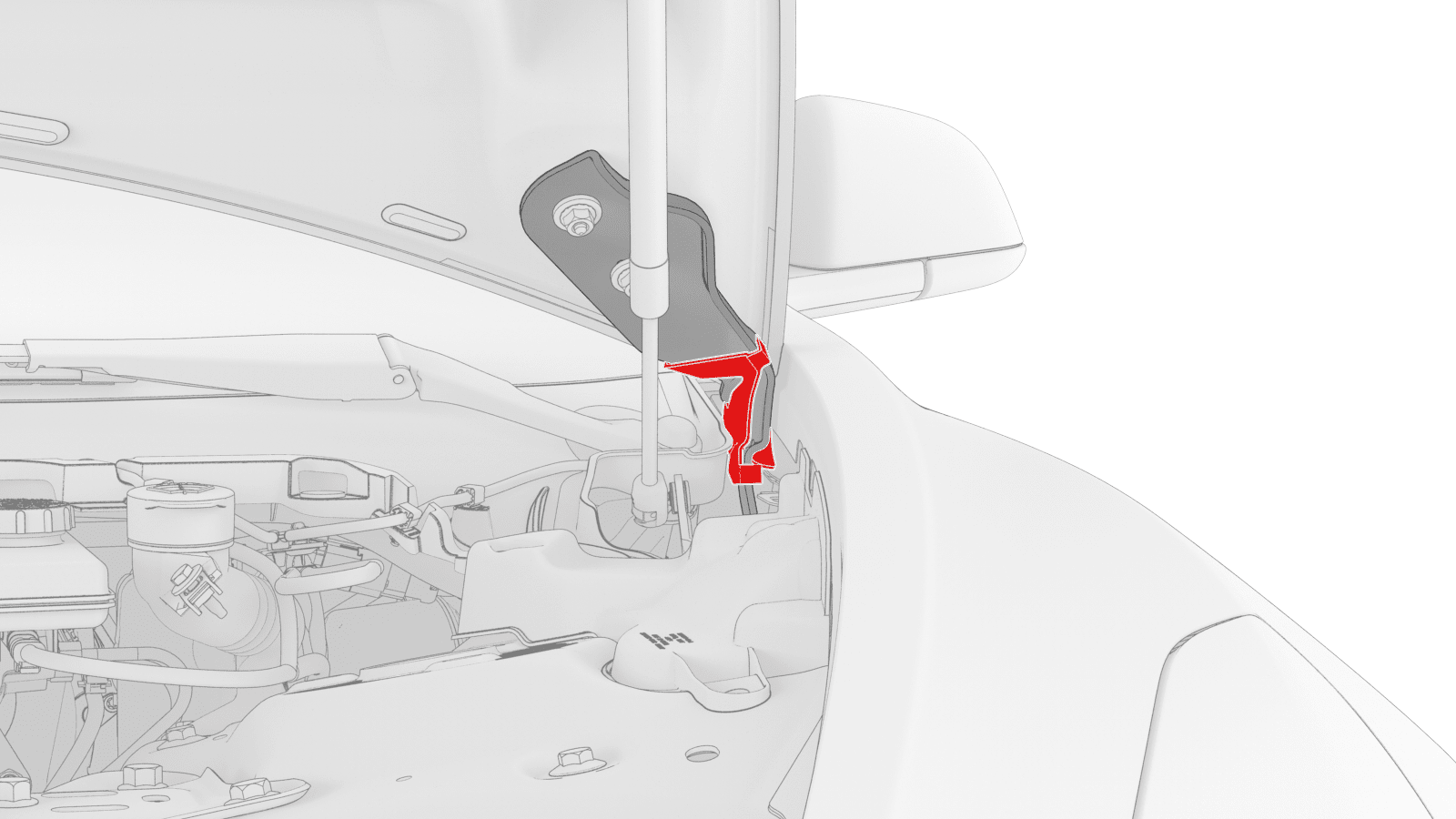

    LH 前备箱盖铰链盖如图所示，RH 类似

  8. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  9. 如需更换 LH 前备箱盖铰链，请拆下雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  10. 将前备箱盖支撑在打开位置。
  11. 拆下前备箱盖 LH 和 RH 气压支撑杆。请参阅气动支撑杆 - 前备箱盖 - 左侧（拆卸和更换）。
  12. 使用遮蔽胶带在前备箱盖上标记前备箱盖 RH 和 LH 铰链的位置。
  13. 在助手的帮助下，将从车上拆下前备箱盖支撑件。
  14. 拆下前备箱盖。请参阅前备箱盖（拆卸和安装）。
  15. 使用胶带在车身上标记铰链的支座位置。
  16. 拆下将前备箱盖 LH 铰链固定到车身的螺栓，然后从车上拆下前备箱盖。

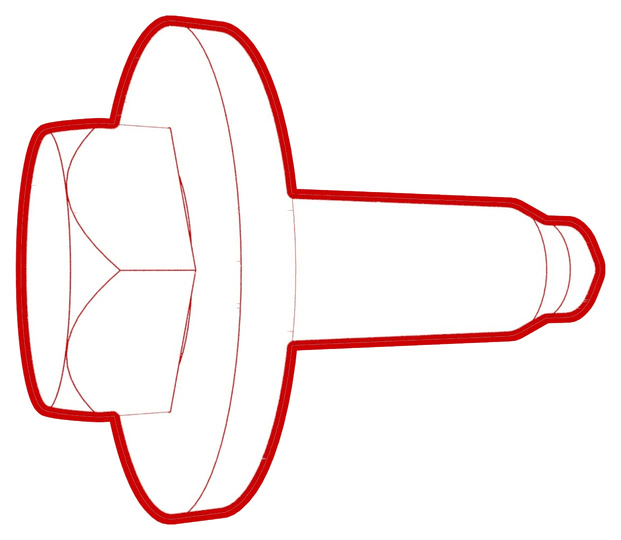

    24 Nm (17.7 lbs-ft)

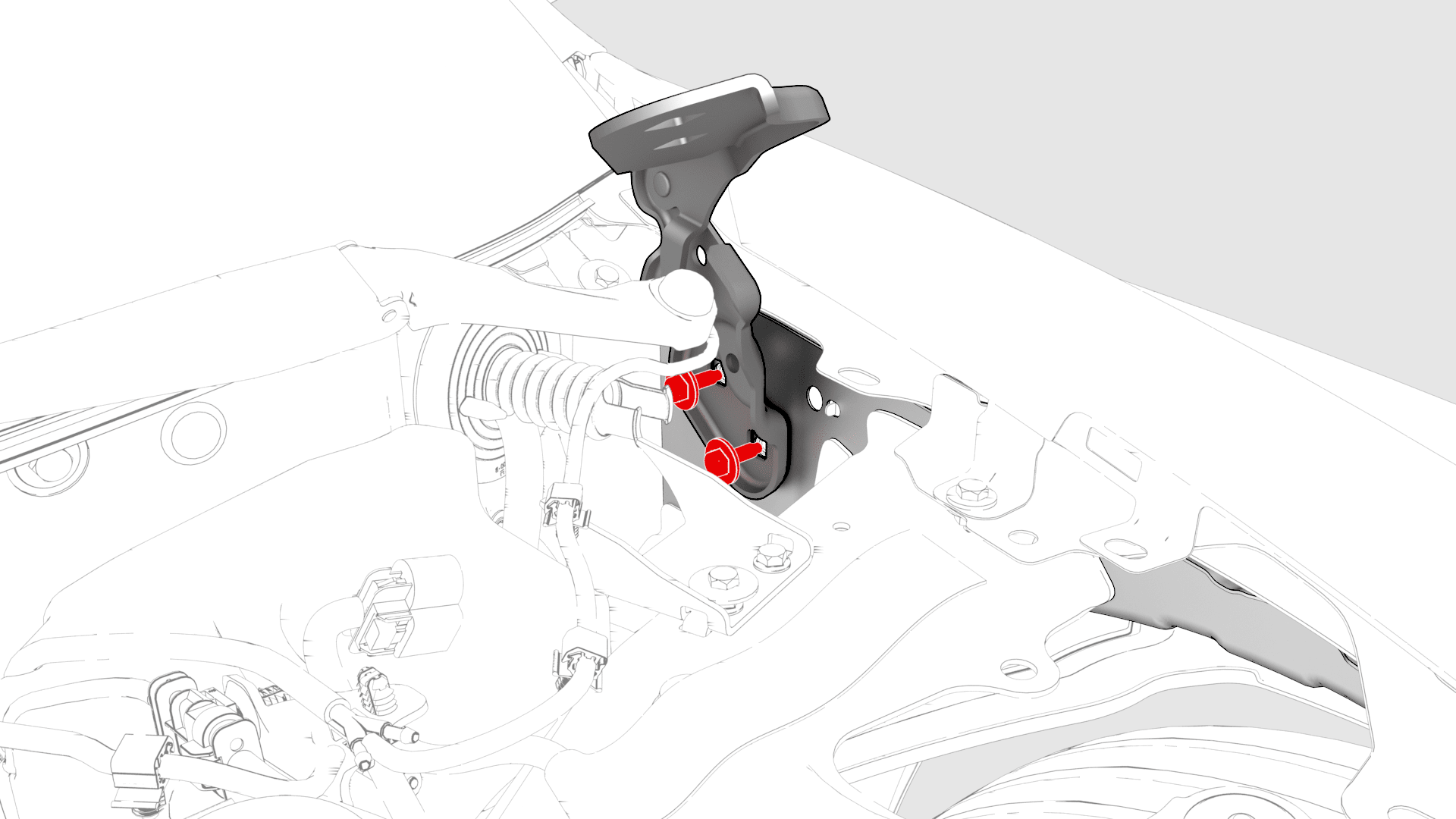

    LH 前备箱盖铰链如图所示，RH 类似

安装

安装程序与拆卸程序相反。
