开关 - 车窗 - 副驾位(拆卸和更换)

校正代码 11502702 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开 RH 前车门并降下 RH 前车窗。

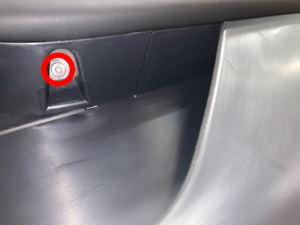

  2. 拆下将下部螺栓帽固定到 RH 前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒

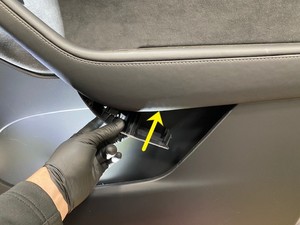

  3. 松开将螺栓帽固定到 RH 前车门饰板的夹子 (x7),然后将螺栓帽向下旋转并与车门饰板分离。

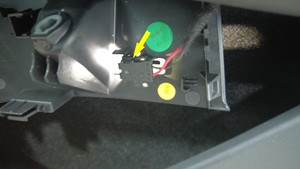

  4. 松开将地面照明灯固定到螺栓帽的夹子 (x2),然后从 RH 前车门饰板上拆下螺栓帽。

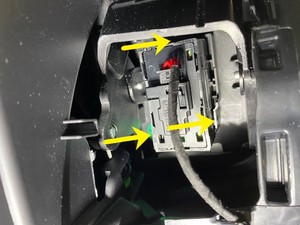

  5. 松开将车窗开关固定到车门饰板的夹子 (x3)。
    提示: 使用 45 度起子或袖珍螺丝刀松开夹子。
    提示: 向上拉手动释放把手以便于操作,然后使用大拇指向下推开关将其松开。
    Informational PurposesAn informational icon, calling your attention
    如果拆卸过程中任何锁片损坏,请更换车门饰板。
  6. 断开乘客车窗开关电气连接器,然后将开关从车上拆下。

安装

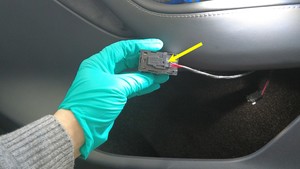

  1. 从新乘客车窗开关上拆下跳线线束。
  2. 连接乘客车窗开关电气连接器。
  3. 将乘客车窗开关放入车内,然后固定将开关固定到车门饰板的夹子 (x3)。
  4. 安装将地面照明灯固定到螺栓帽的夹子 (x2)。
  5. 安装将螺栓帽固定到 RH 前车门饰板的夹子 (x7)。
  6. 安装将下部螺栓帽固定到 RH 前车门饰板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • T30 套筒
  7. 升起 RH 前车窗,关闭 RH 前车门。
