风管 - 脚部空间 - RH(右侧驾驶)(拆卸和更换)

校正代码 18108642 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位脚部空间罩:
    1. 松开将驾驶位脚部空间罩固定到仪表板的推拉式夹 (x3)。

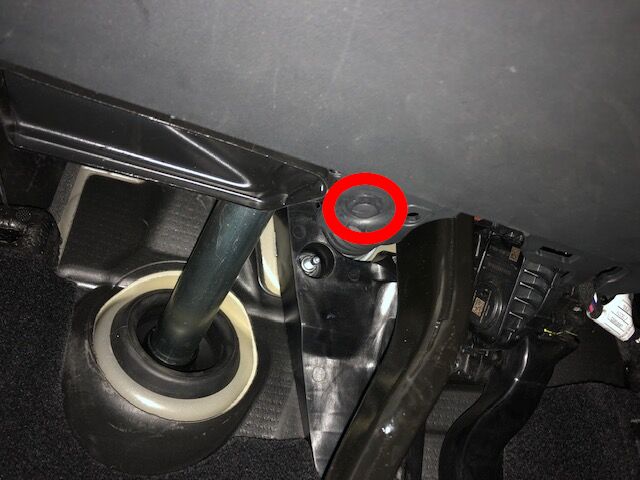

    2. 拆下将驾驶位脚部空间罩固定到仪表板的螺钉(扭矩 2.5 Nm)。

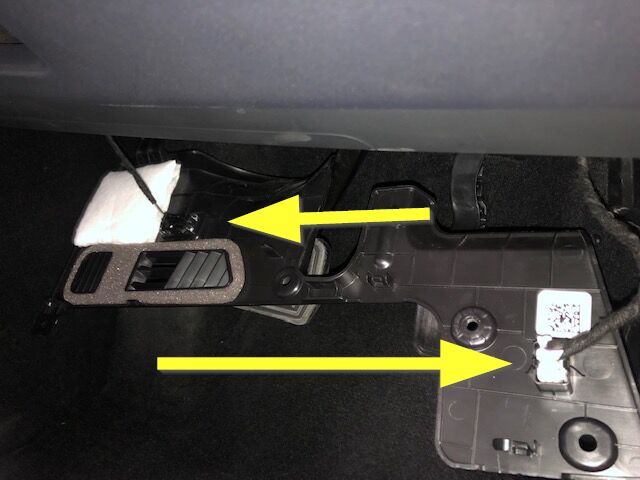

    3. 断开路面照明灯和应急扬声器上线束连接器。
    4. 从车上拆下驾驶位脚部空间罩:
  2. 拆下驾驶位膝部气囊罩壳:
    1. 松开将驾驶位膝部气囊罩壳固定到通风槽的推拉式夹

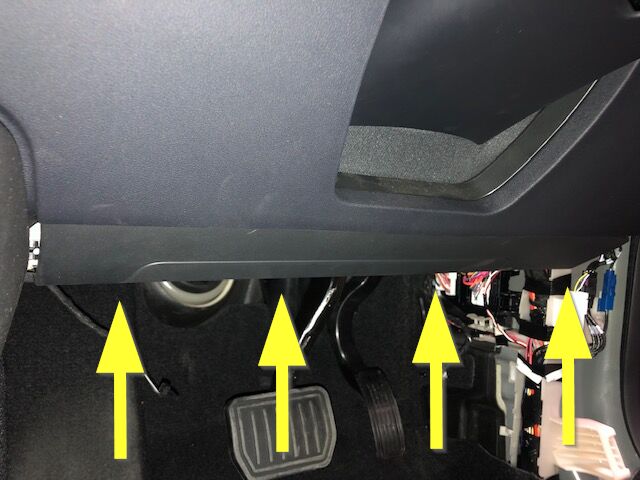

    2. 松开固定驾驶位膝部气囊罩壳的夹子 (x4)。
    3. 从车上拆下驾驶位膝部气囊罩壳。

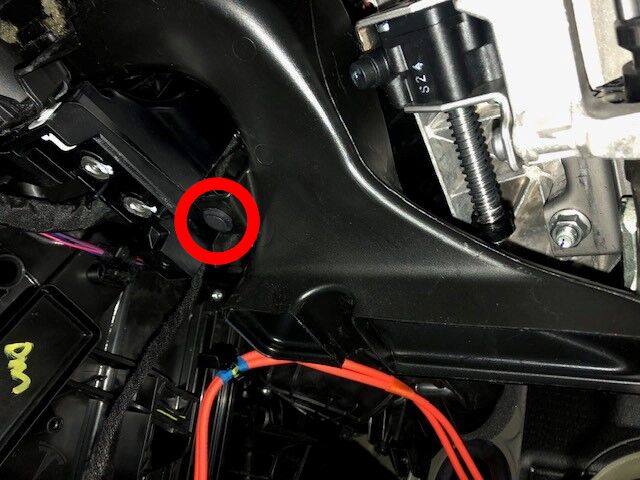

  3. 松开固定 RH 脚部空间通风管的推拉式夹,然后从车上拆下 RH 脚部空间通风管。

安装

安装程序与拆卸程序相反。
