扰流板 - 后(使用胶带改装)

校正代码 12220406 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

程序

  1. 使用异丙醇 (IPA) 湿巾清理扰流板的安装表面,待风干后再继续下一步操作。
    Informational PurposesAn informational icon, calling your attention
    清洁可能因雨水或洗车积存水气或污染物,否则可能造成后扰流板粘合不良。
    Informational PurposesAn informational icon, calling your attention
    如果行李箱表面需要补漆,应寻求钣喷中心或美容师帮助,然后再安装后扰流板。
    Informational PurposesAn informational icon, calling your attention
    建议在室内执行此程序。为确保正确粘合,安装时可接受的环境和零件温度为 15-43 摄氏度(60-110 华氏度)。

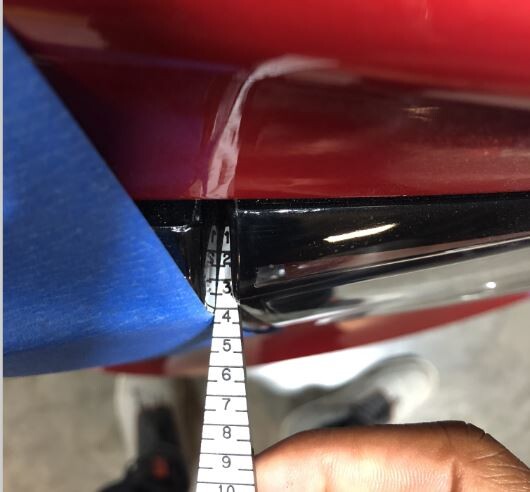

  2. 检查 LH 后雾灯/倒车和 LH 尾灯之间的间隙。间隙的规格为 3 毫米。如果间隙不合规格,请根据需要调整。

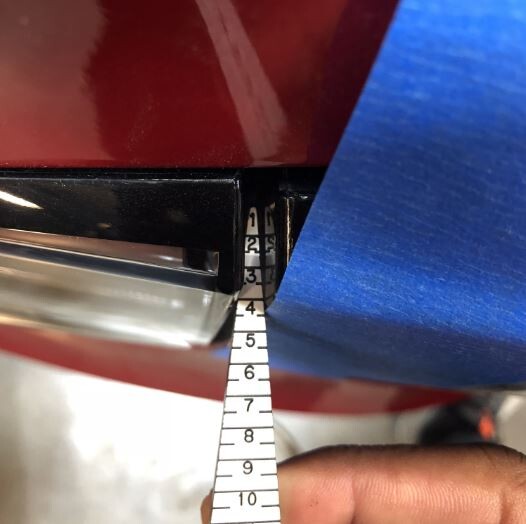

  3. 检查 RH 后雾灯/倒车和 RH 尾灯之间的间隙。间隙的规格为 3 毫米。如果间隙不合规格,请根据需要调整。

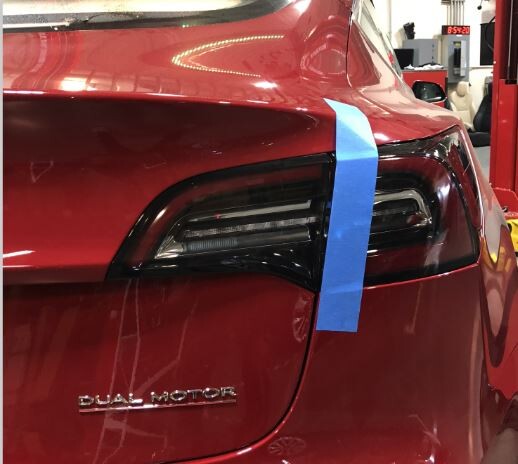

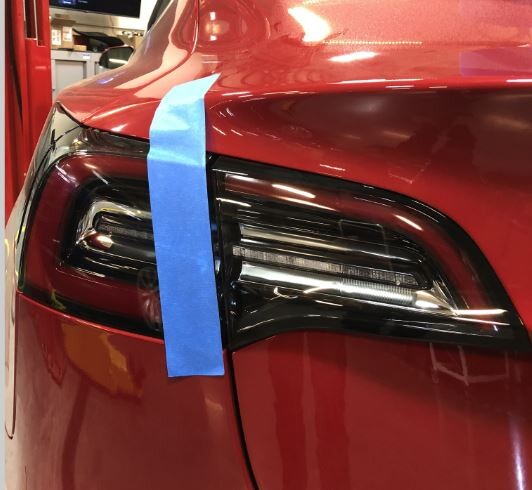

  4. 沿 LH 和 RH 尾灯的内部边缘粘贴遮蔽胶带。
  5. 在粘贴胶带的区域之间干式装配后扰流板。

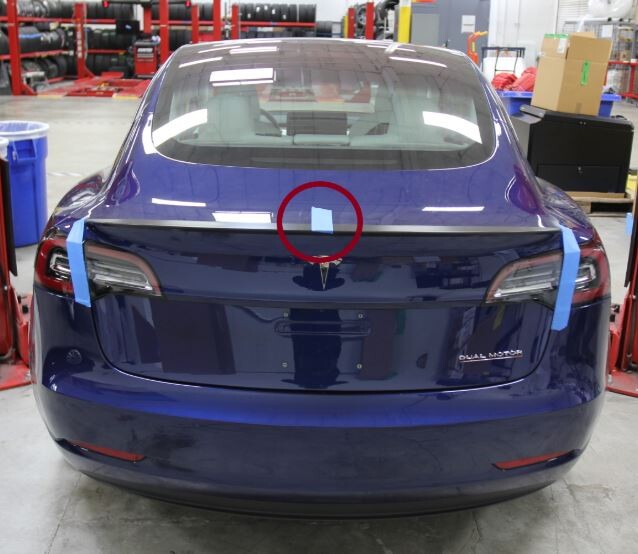

  6. 给后扰流板的中心贴上遮蔽胶带。留下多余的遮蔽胶带,以便在此程序的后续步骤用于行李箱盖。
  7. 验证行李箱盖上后扰流板装配情况。
    Informational PurposesAn informational icon, calling your attention
    每个后扰流板的轮廓可能稍有不同。确保后扰流板在行李箱盖上居中,边角平放。
  8. 将遮蔽胶带的中间粘贴在行李箱盖上。

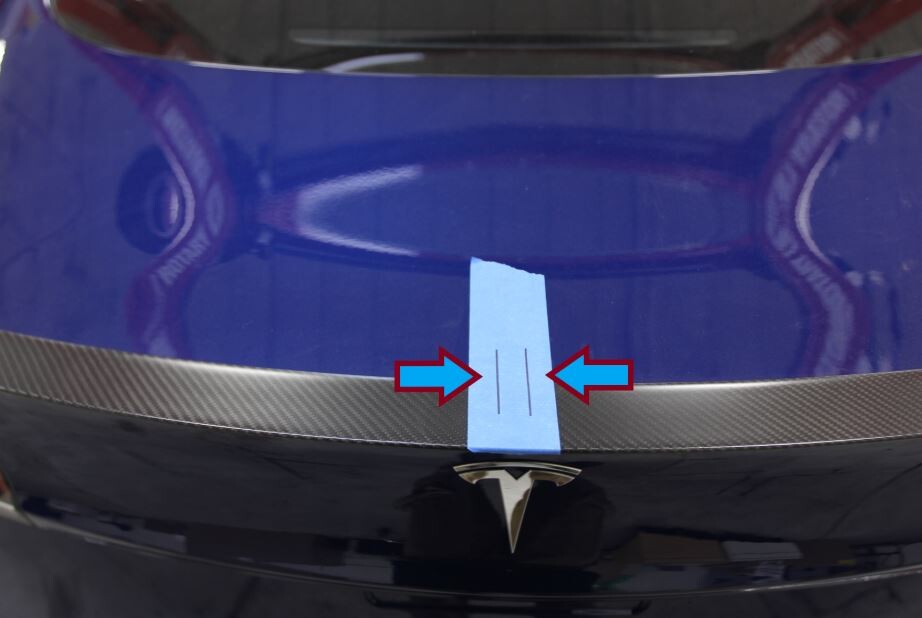

  9. 用油性记号笔在遮蔽胶带上标记出约 25 毫米间距(两根中心线之间)。

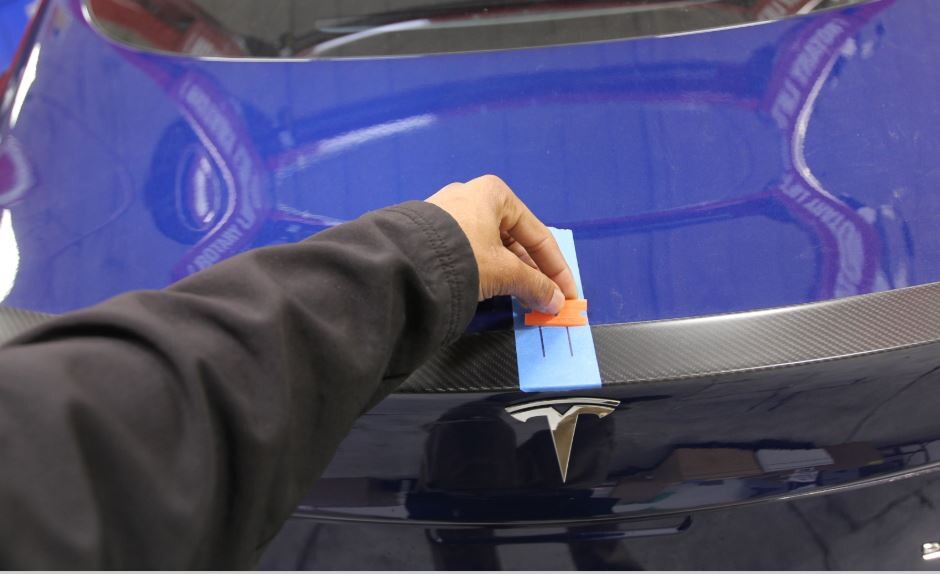

  10. 剪断遮蔽胶带以便拆卸后扰流板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    谨慎使用塑料刀片,避免损坏行李箱盖或后扰流板的表面。
  11. 揭除后扰流板上的胶面保护条,以露出胶带。
  12. 将后扰流板遮蔽胶带上的两个标记与行李箱盖遮蔽胶带上的两个标记对齐。让后扰流板的边角远离行李箱盖,以便先安装后扰流板的中间部分。
  13. 将后扰流板的两端固定到行李箱上。
  14. 执行粘合剂浸润处理:从中间开始,用力向下向内朝车辆前部推,然后继续向外朝扰流板两端推。
  15. 从车上拆除遮蔽胶带,然后清洁工作区域。
    Informational PurposesAn informational icon, calling your attention
    确保后扰流板各个角平放在行李箱上且对称。
  16. 执行配置更新.
