传感器 - 温度 - 蒸发器(拆卸和更换)

校正代码 18107602 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下驾驶位脚垫。
  2. 拆下中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH(拆卸和更换)

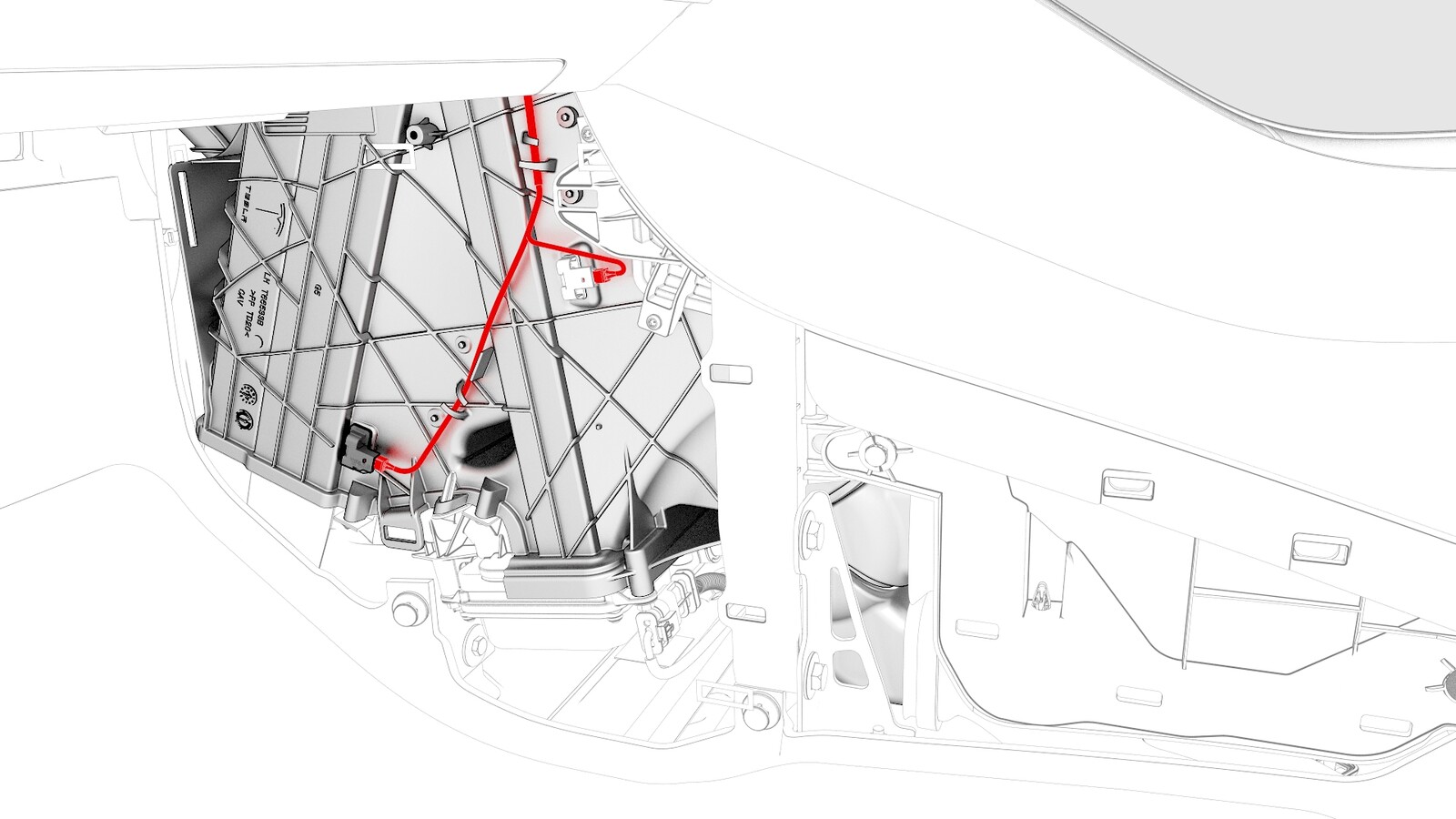

  3. 断开蒸发器温度传感器电气连接器。

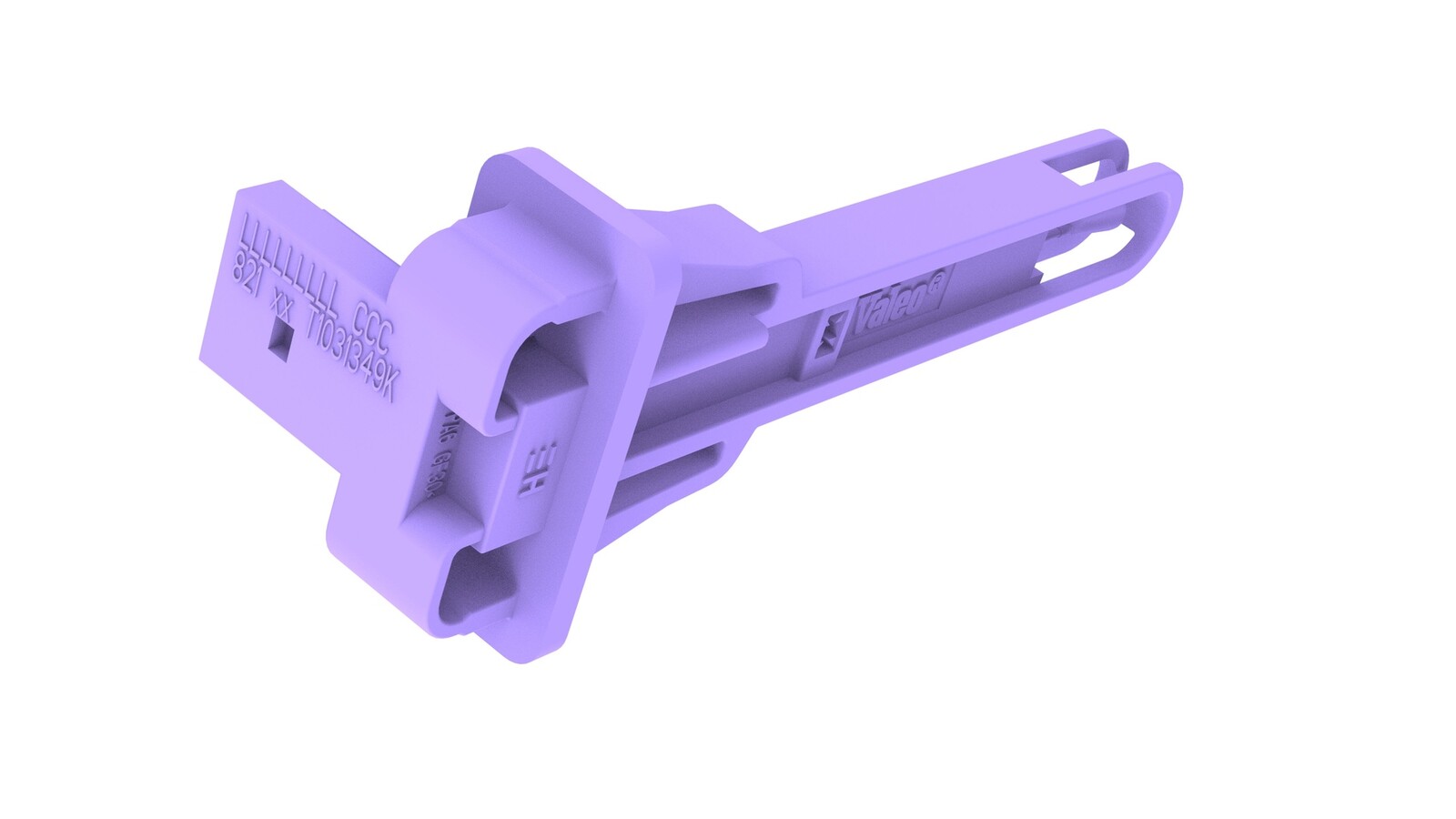

  4. 松开固定供暖、通风和空调总成内部蒸发器温度传感器的锁片,然后从供暖、通风和空调总成上拆下蒸发器传感器。
    Informational PurposesAn informational icon, calling your attention

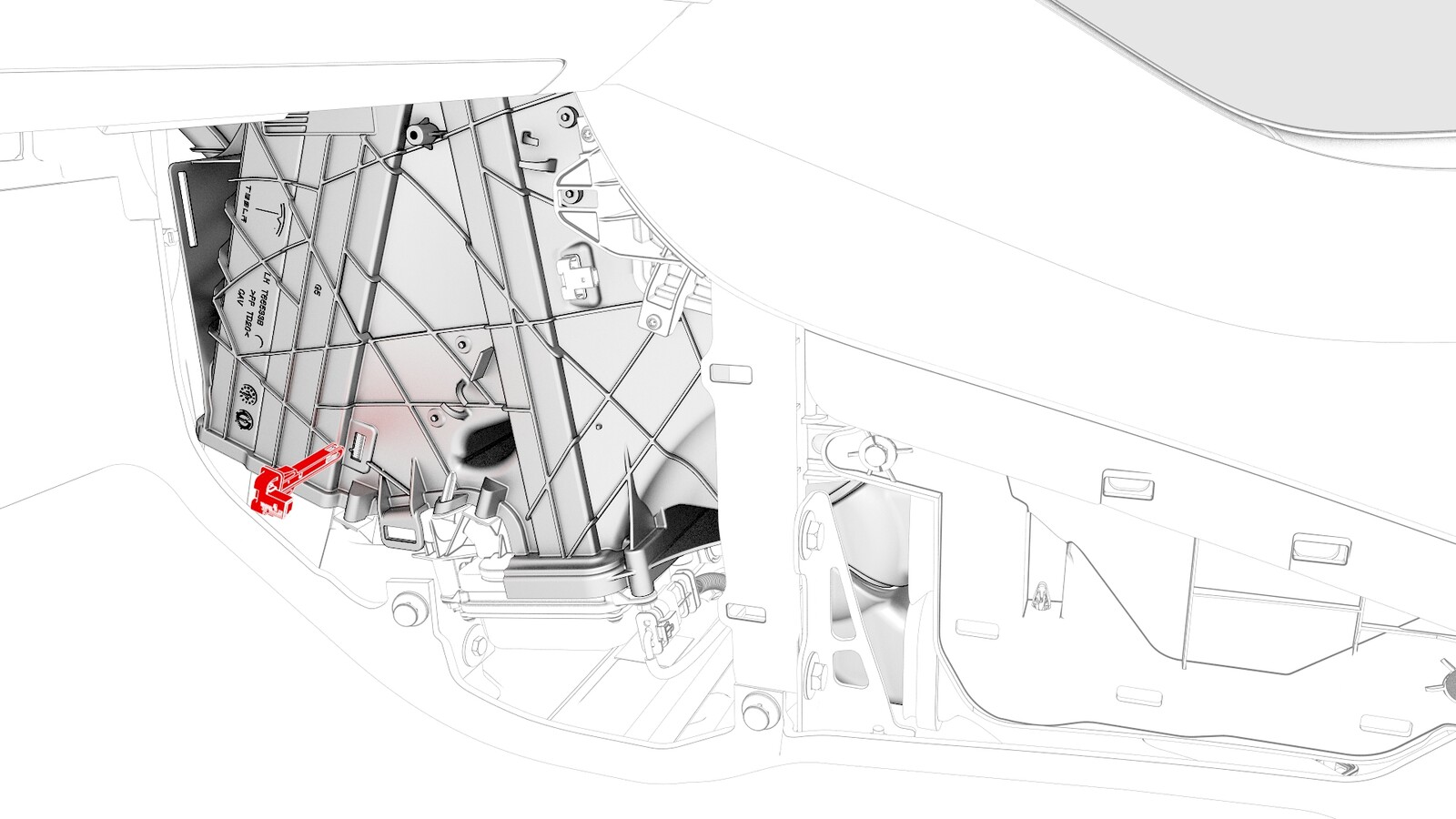

    使用塑料饰板工具松开锁片,然后径直拉出蒸发器温度传感器,以将其从供暖、通风和空调总成上拆下。

安装

  1. 将蒸发器温度传感器安装到供暖、通风和空调总成上,然后用 2 个锁片固定传感器。
  2. 连接蒸发器温度传感器电气连接器。
  3. 安装中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  4. 安装驾驶位脚垫。
