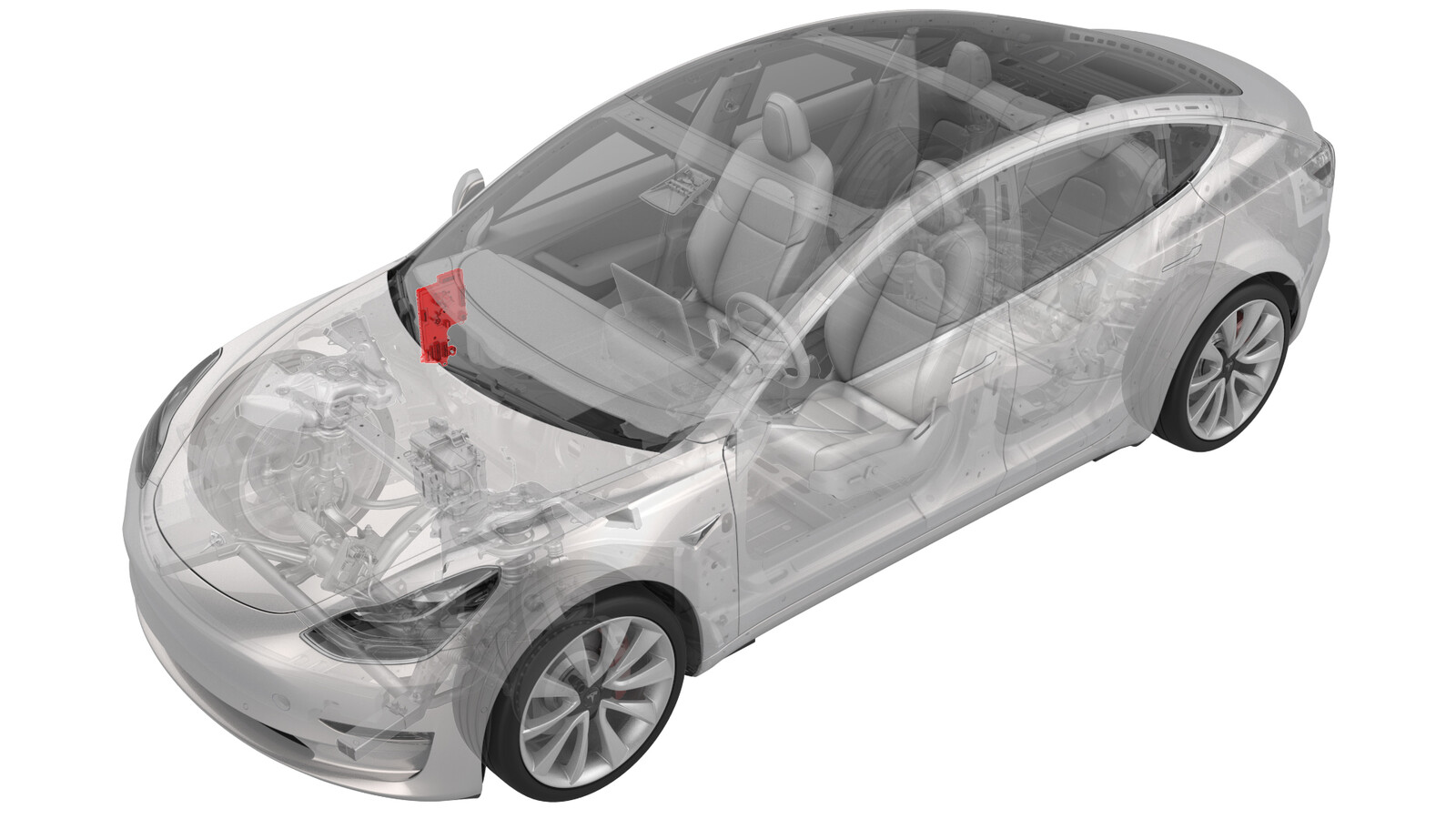

模块 - 车身控制器 - RH（拆卸和更换）
校正代码
17152202 1.14
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-03-10: 更新了更换后例行程序。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 RH 侧毡毯定位器支架固定到车辆的螺母 (x2) |
 2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将电气线束固定到 RH 车身控制器模块的螺母 |
|
更换 | ||
| 从 RH 车身控制器模块固定直流-直流正极电缆的螺母 |
 8.5 Nm (6.3 lbs-ft) |
|
||
| 将 RH 车身控制器模块固定到车身的螺母 |
|
更换 |
拆卸
- 在触摸屏上，关闭温度控制系统电源，然后等待至少 30 秒，以便温度控制系统彻底关闭。
- 拆下第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
-
安装前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
警告务必在温度控制系统电源关闭至少 30 秒后，再进行下一步。如果温度控制系统正在运行中，切勿断开 12V 电源。
- 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
- 拆卸仪表板左侧端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
- 拆下 LH 气流端盖。请参阅 端盖 - 气波 - LH（拆卸和更换）。
- 在车辆 RH 侧重复第 5 步和第 6 步。
- 拆下仪表板主饰板。请参阅 饰板 - 仪表板 - 主（拆卸和更换）。
- 拆下 A 柱 RH 中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 拆下 A 柱 RH 下部饰板。请参阅 饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 拆卸副驾位脚部空间盖板。请参阅 罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
- 拆卸副驾位膝部气囊。请参阅 气囊 - 膝部 - 副驾位（拆卸和更换）。
- 拆卸手套箱。请参阅 手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
- 拆下 RH 前侧脚垫。
- 拆下中控台 RH 侧面板毡毯。请参阅 侧板 - 中控台 - LH（拆卸和更换）。
-
松开将 RH 前毡毯固定到 RH 脚部空间的夹子。
- 向后折叠 RH 前毡毯。
-

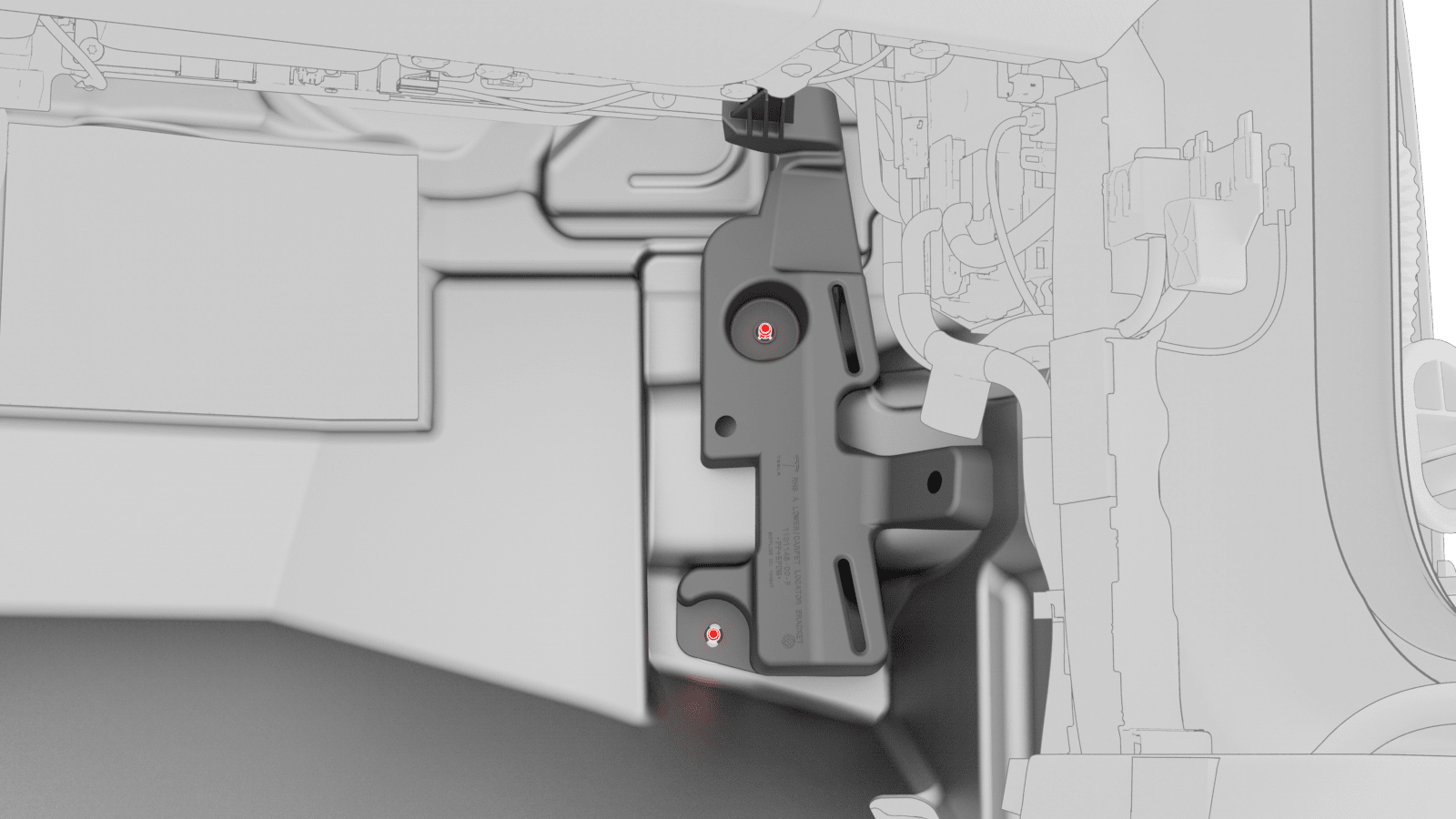

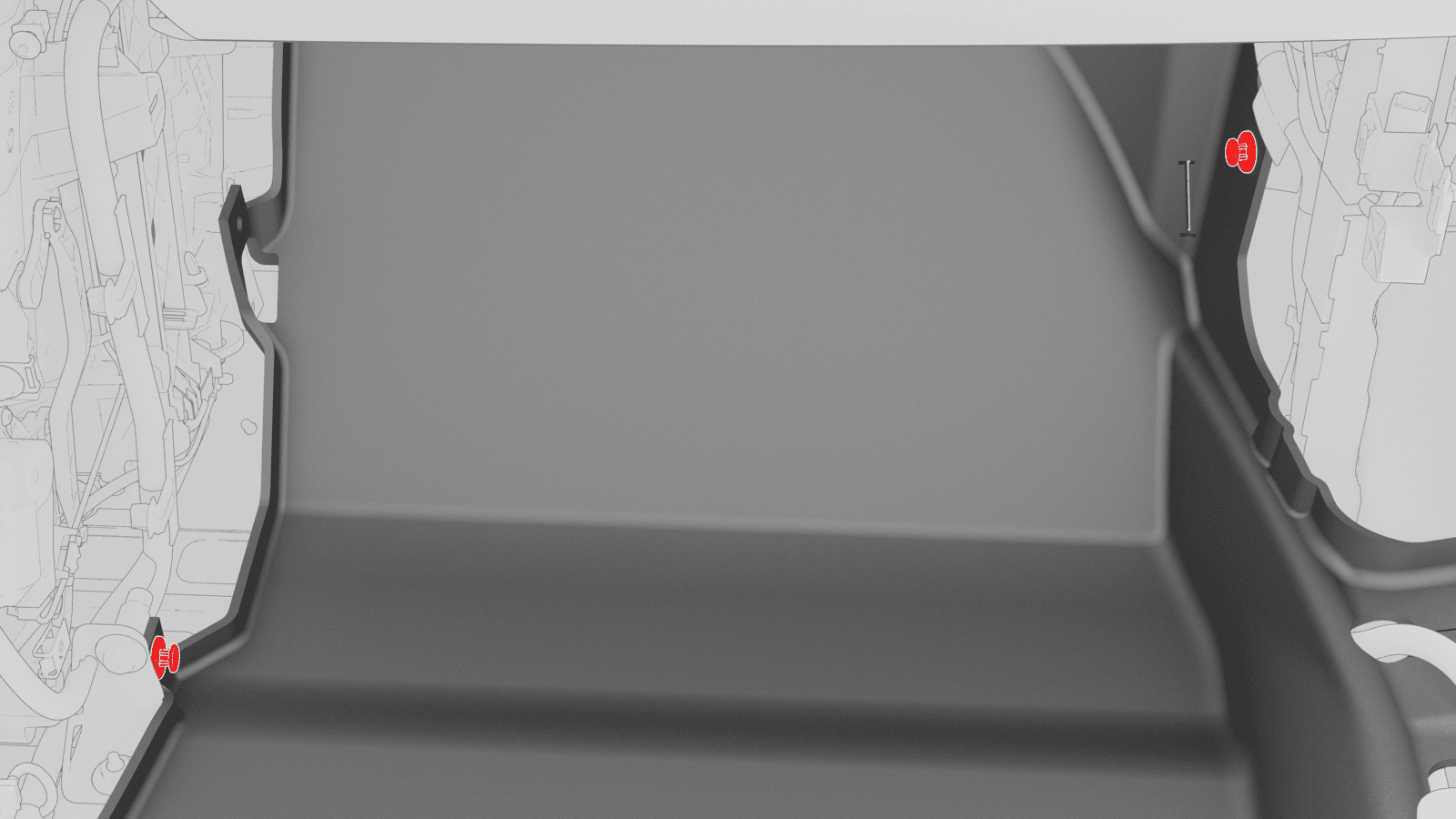

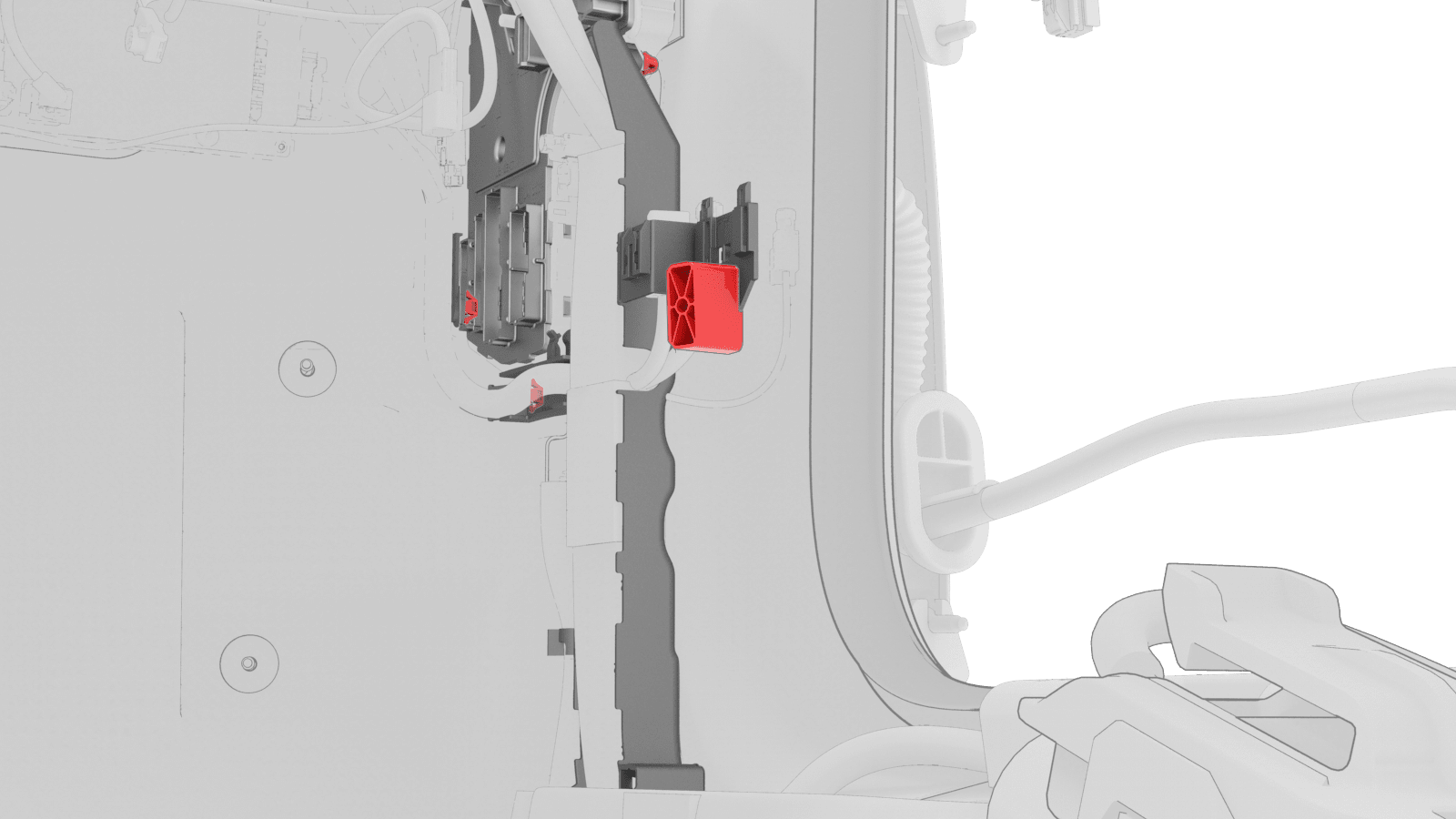

拆下将 RH 侧毡毯定位器支架固定到车辆的螺母，然后从车上拆下 RH 侧毡毯定位器支架。
TIp推荐使用以下工具
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 2 英寸加长件
注部分车辆配备的可能是推拉式卡子。 -

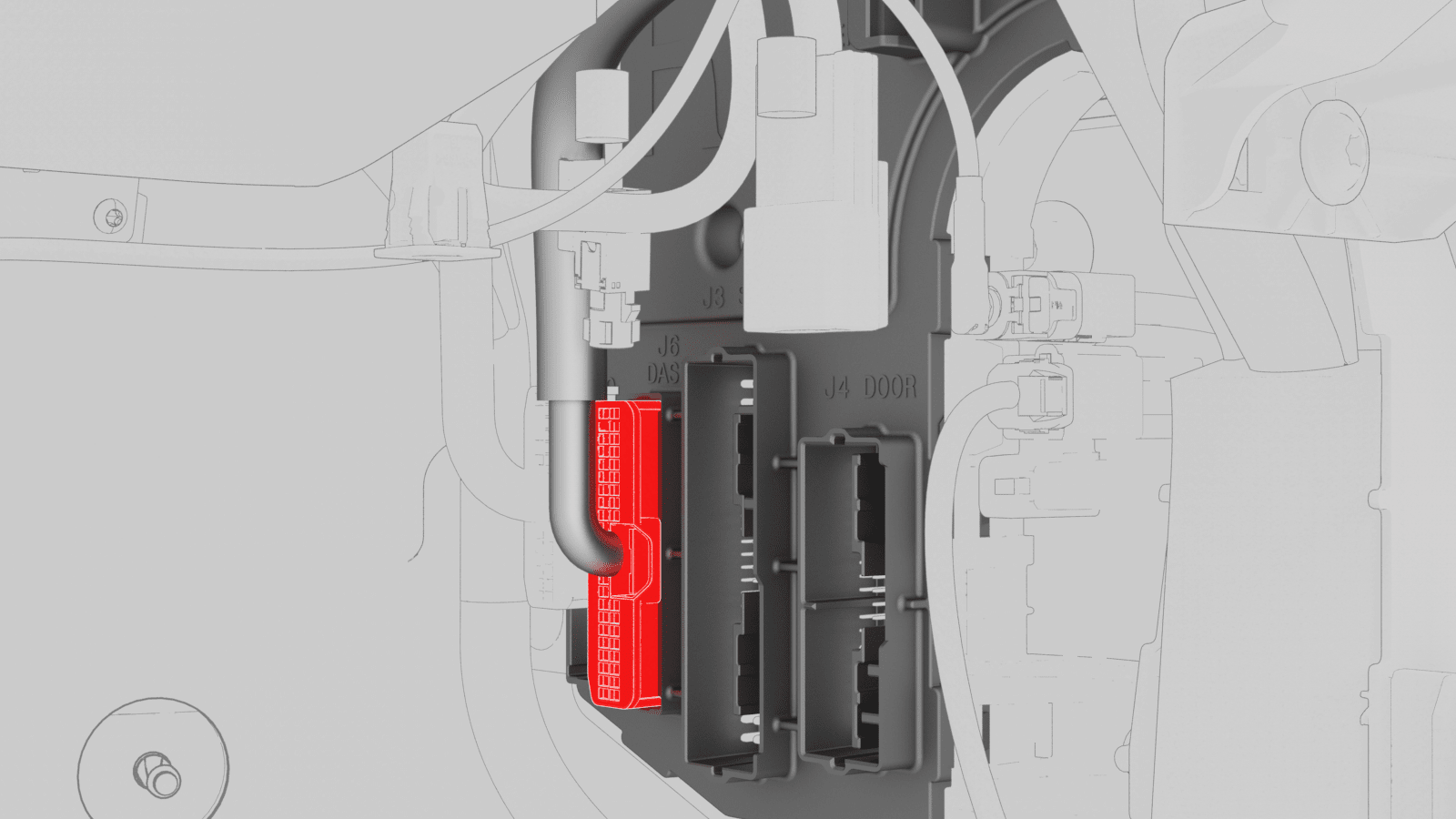

断开电气连接器与 RH 车身控制器模块的连接。
-

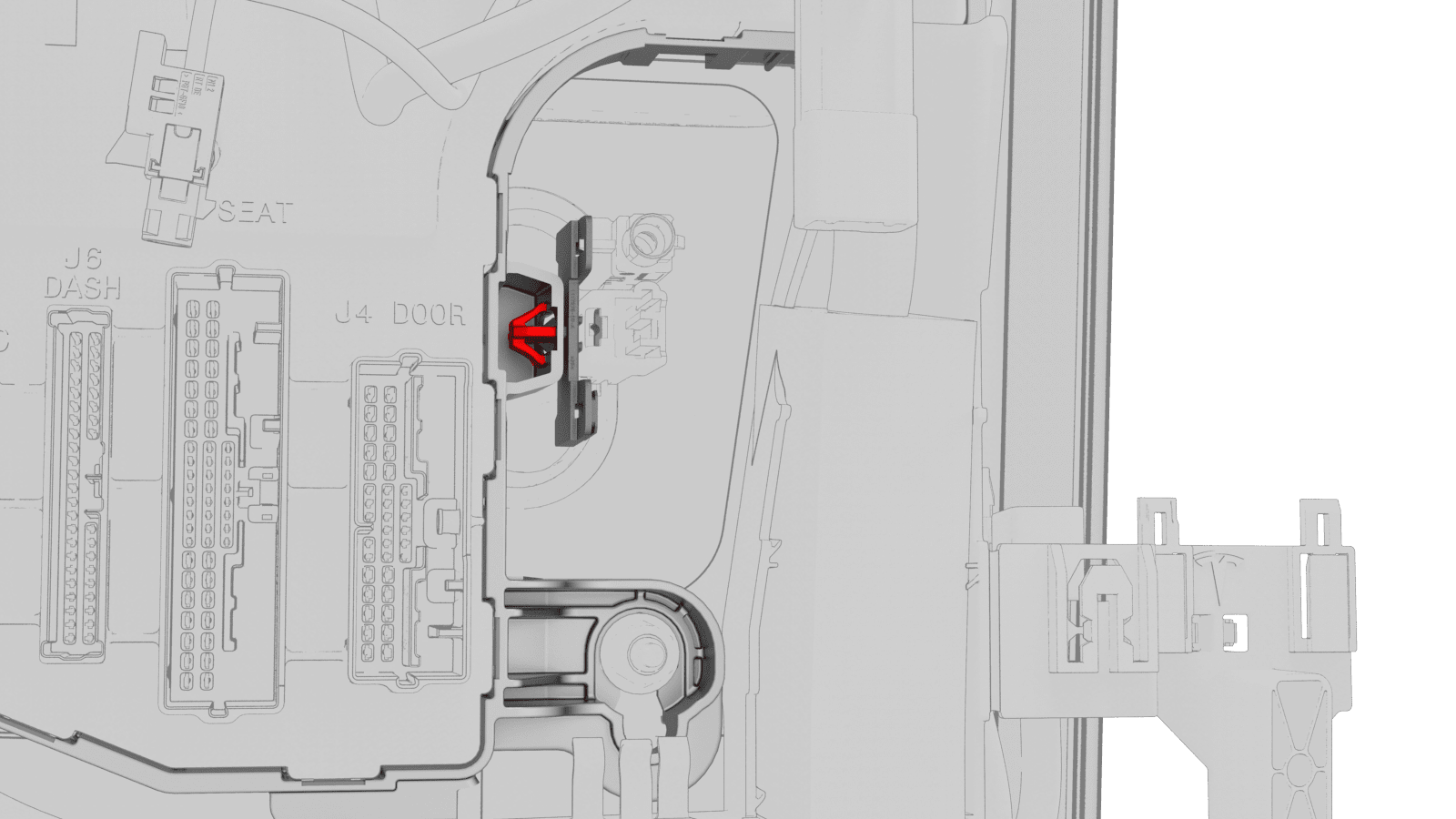

解锁，然后断开 RH 前车门电气连接器与 RH 车身控制器模块的连接。
-
松开连接器锁，然后断开 副驾位座椅电气连接器与 RH 车身控制器模块的连接。
-

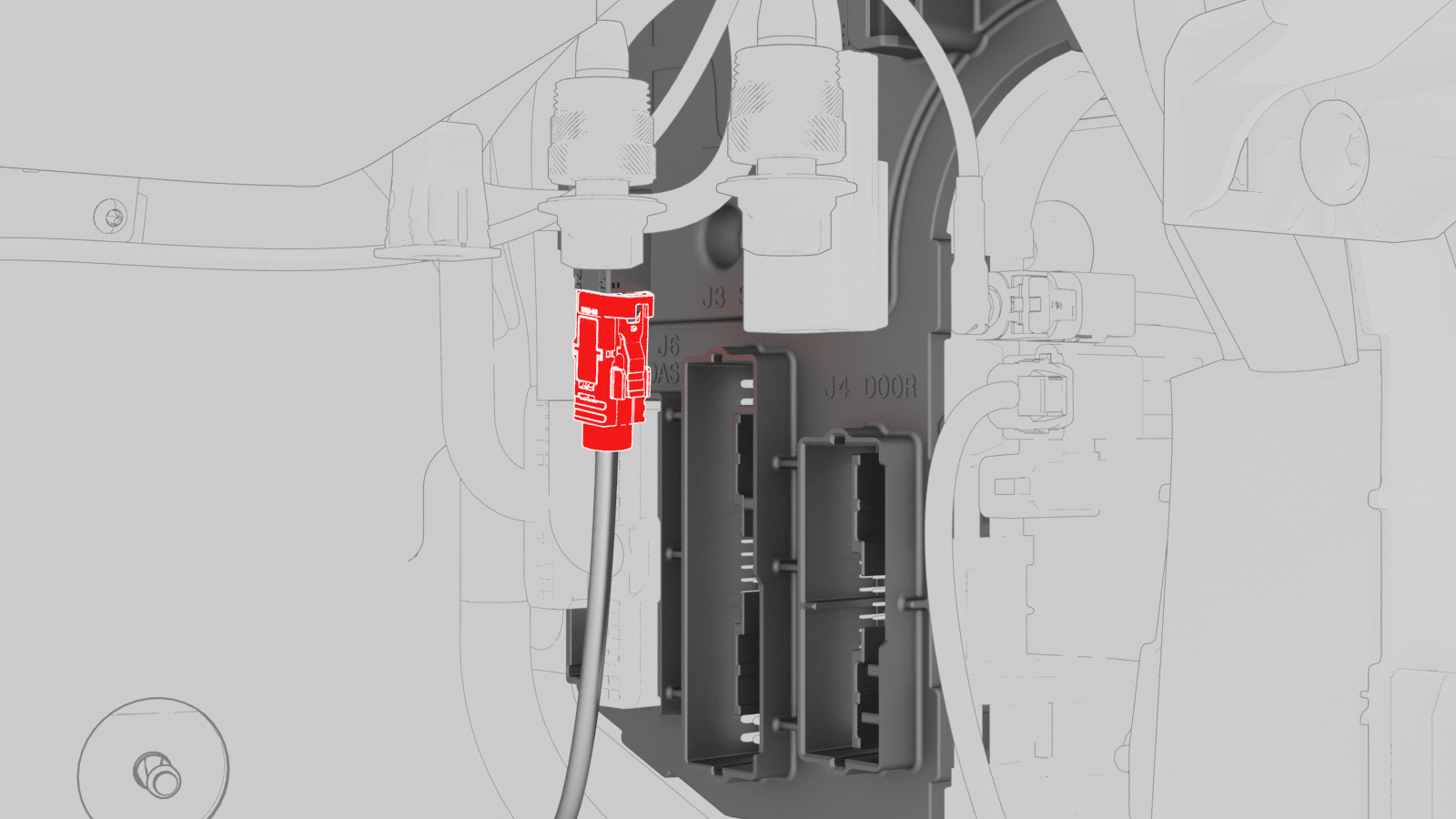

断开仪表板线束同轴电缆与 RH 车身控制器模块的连接。
-

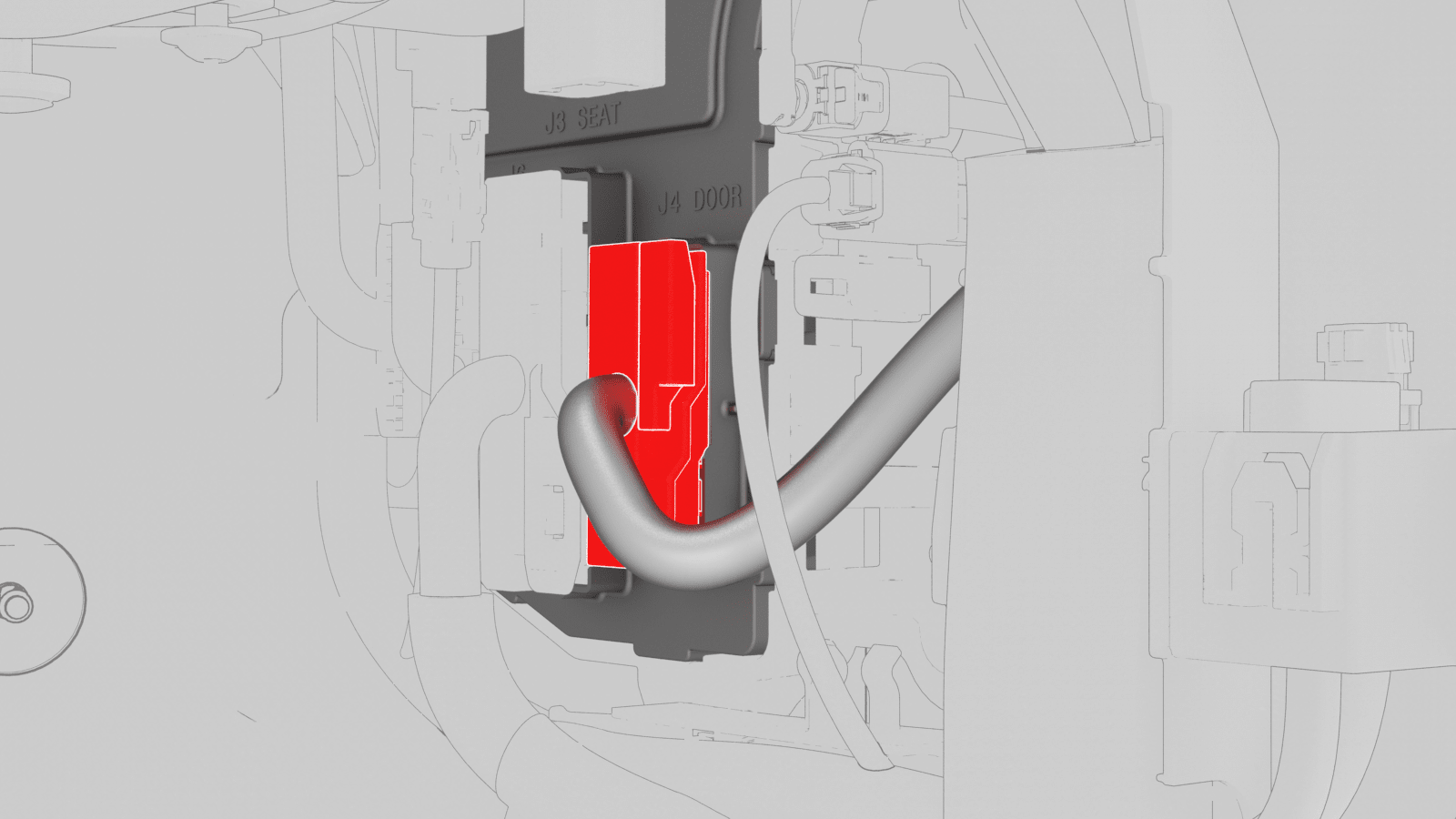

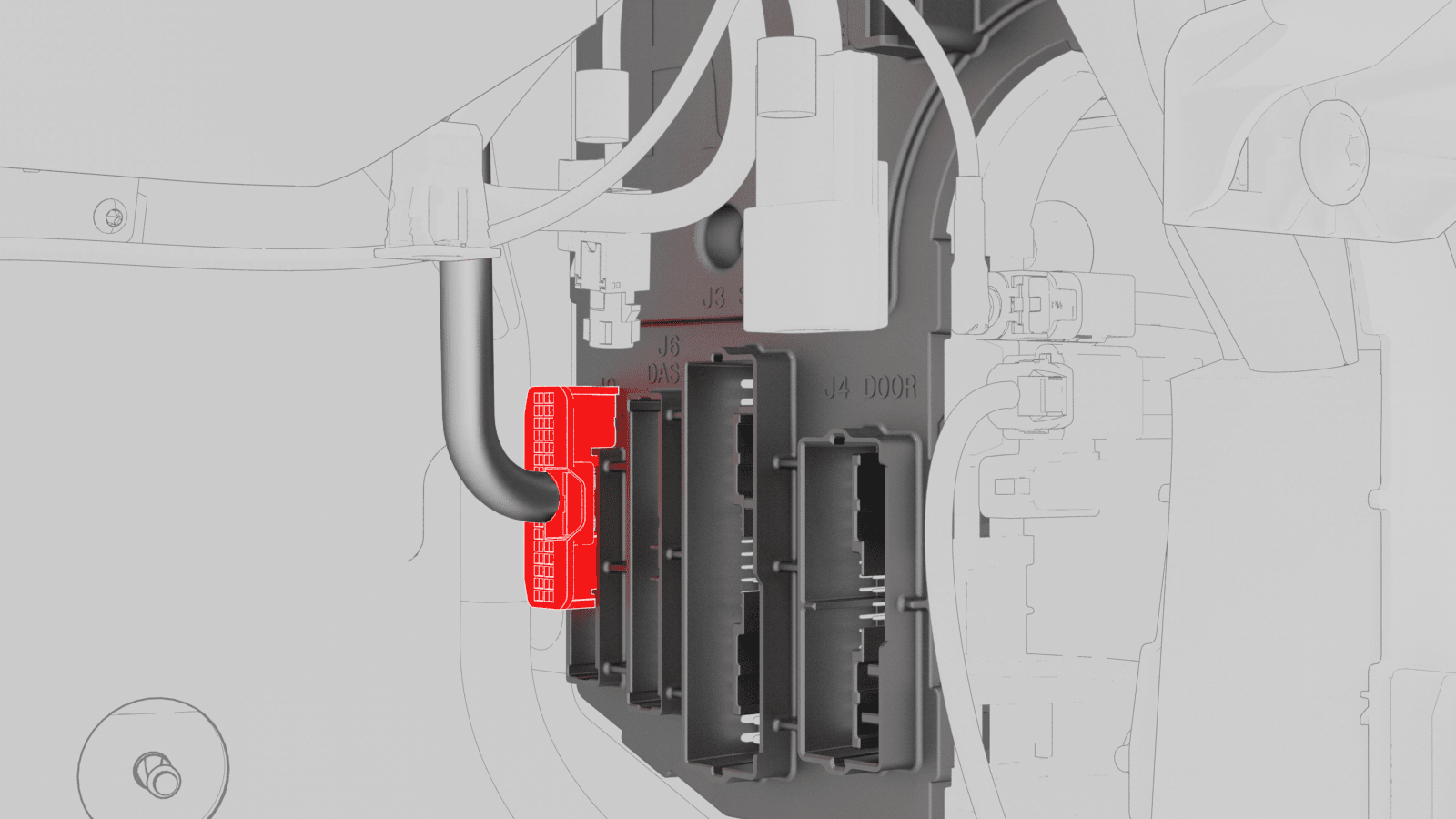

断开 仪表板电气连接器与 RH 车身控制器模块的连接。
-
断开 HVAC 电气连接器与右侧车身控制器模块的连接。
-

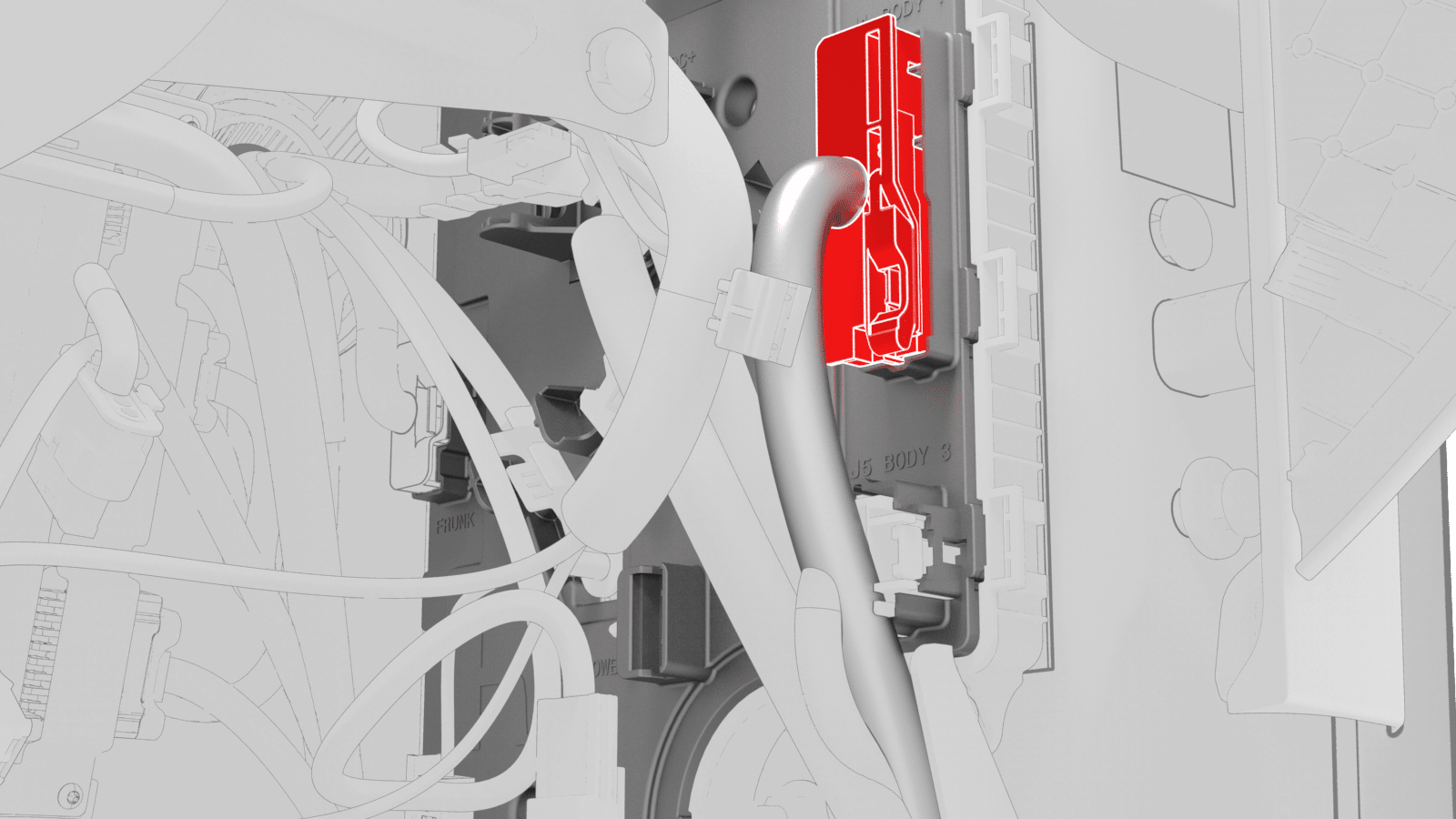

断开前侧线束连接器与 RH 车身控制器模块的连接。
-

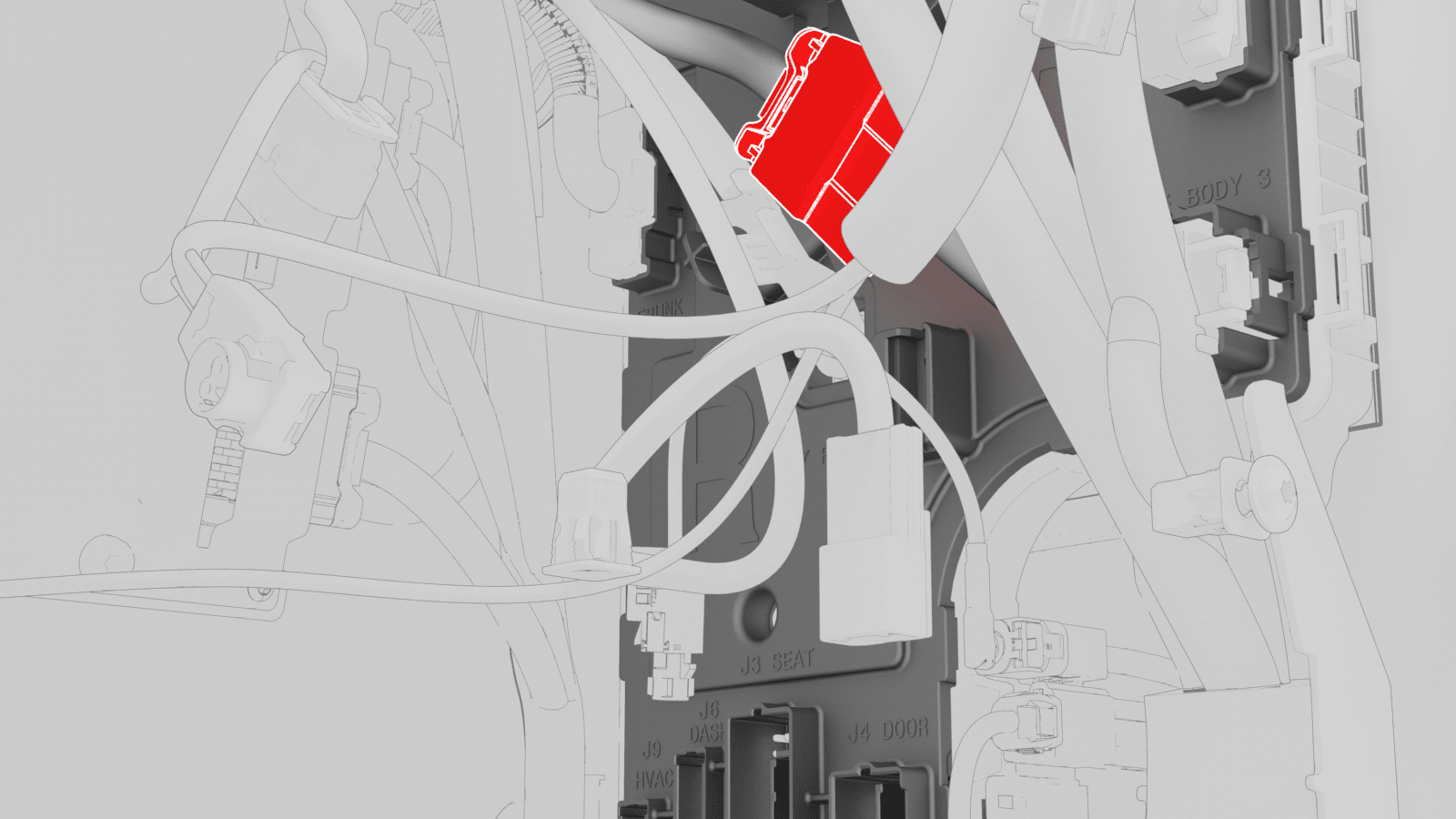

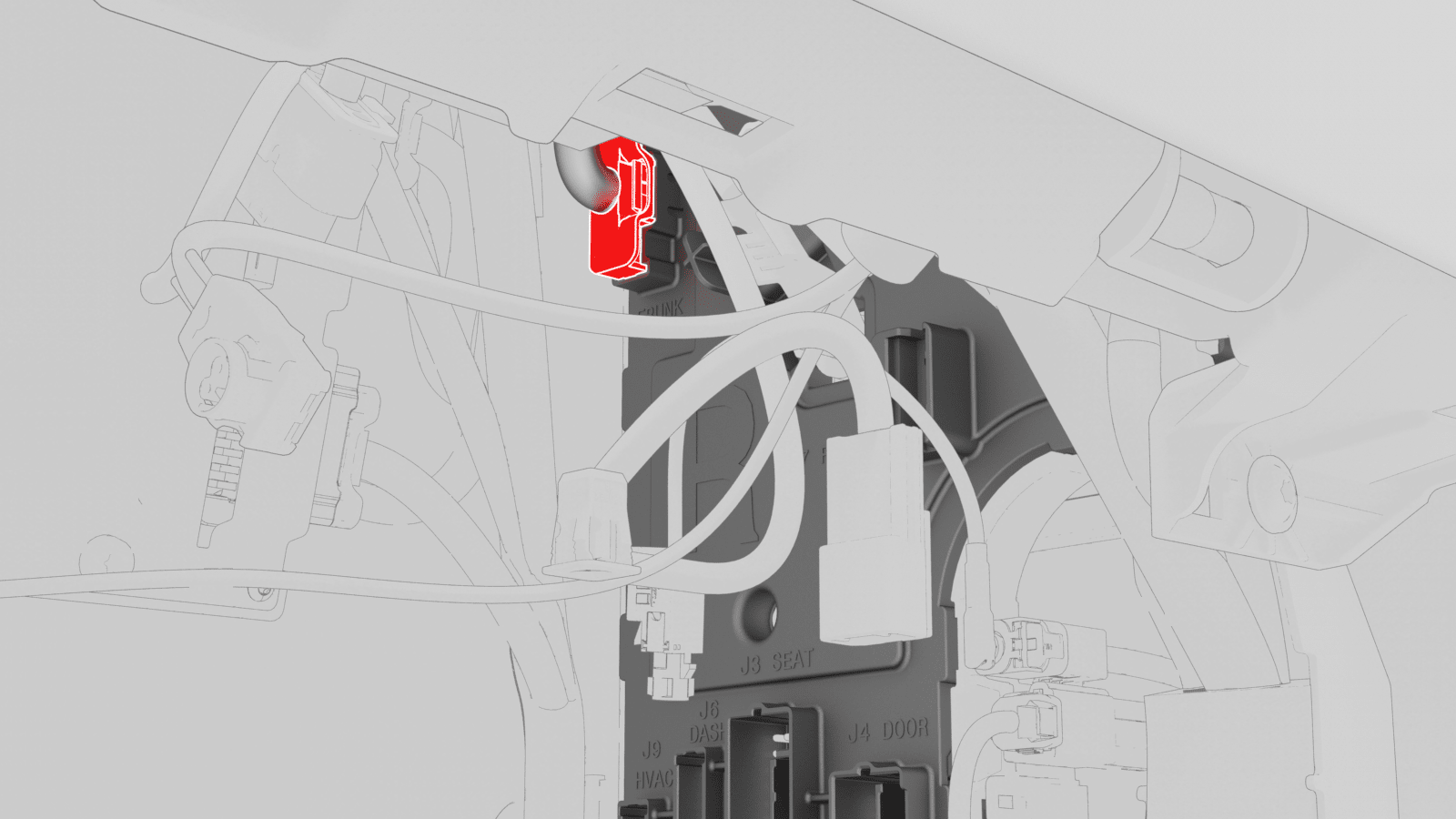

松开将直列式电气连接器固定到 RH 车身控制器模块的夹子，然后断开电气连接器。
-

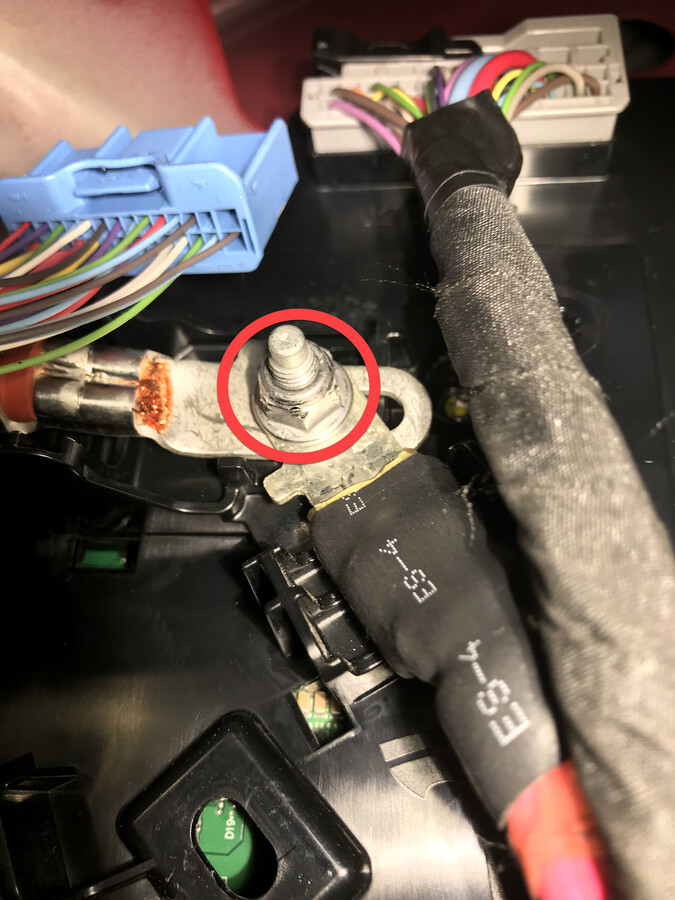

拆下并弃用将电线固定到 RH 车身控制器模块的螺母，并从 RH 车身控制器模块上拆下电线。
TIp推荐使用以下工具
- 10 毫米深套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-

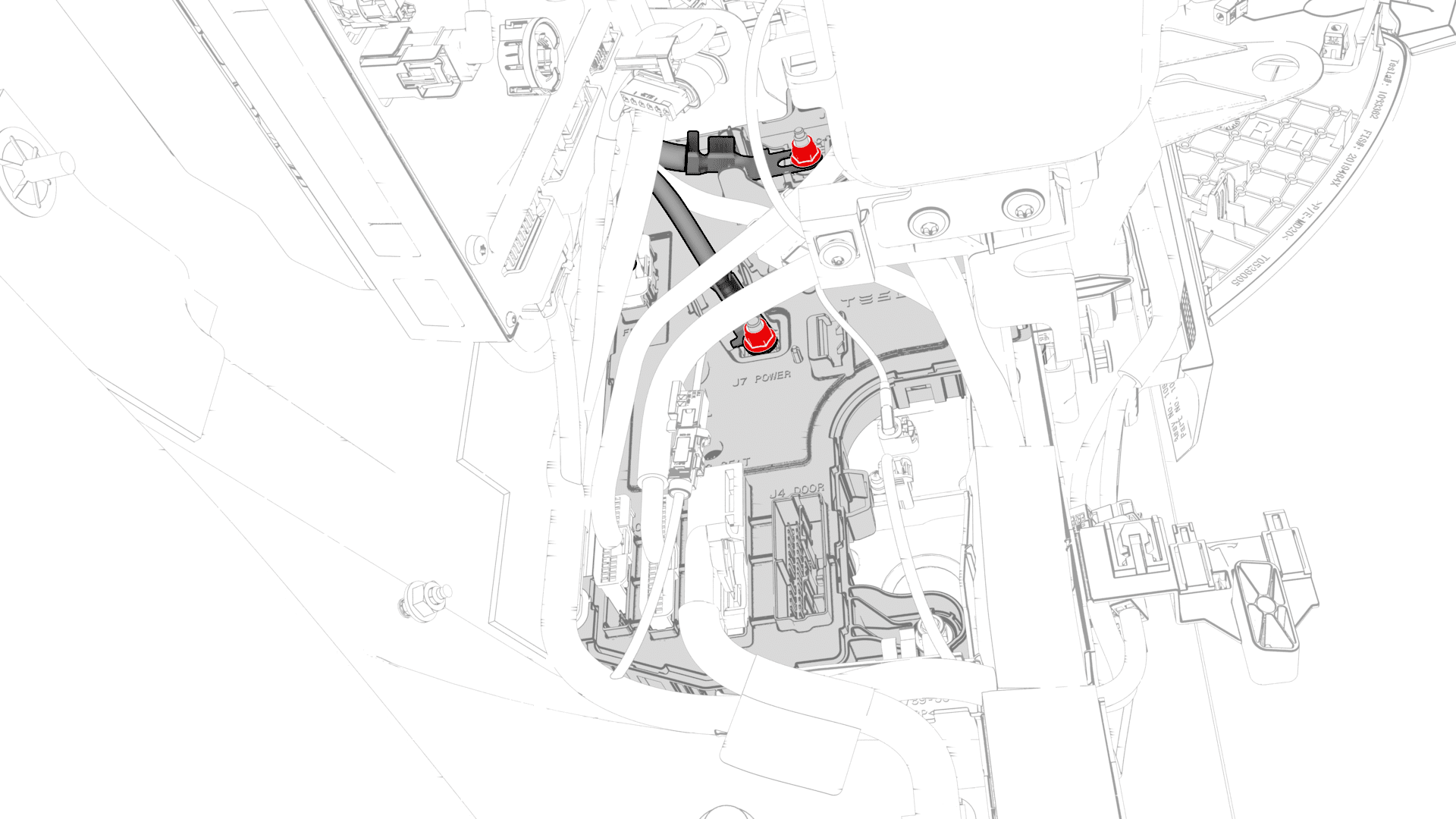

从 RH 车身控制器模块上拆下直流-直流正极电缆 (x2)。
TIp推荐使用以下工具
- 10 毫米 12 角深套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
- 松开仪表板支架下方的电气线束夹 (x2)。
-
解锁，然后断开车身 2 电气连接器与 RH 车身控制器模块的连接。
-
解锁，然后断开车身 1 电气连接器与 RH 车身控制器模块的连接。
警告为避免造成损坏，请小心拆下车身 1 电气连接器，因为锁可能会挂在仪表板支架上。
-
解锁，然后断开车身 3 电气连接器与 RH 车身控制器模块的连接。
-
断开右侧 A 柱下部区域的 3 处直列式电气连接器。
-
松开将电气线束固定到 RH A 柱下部区域的夹子。
-

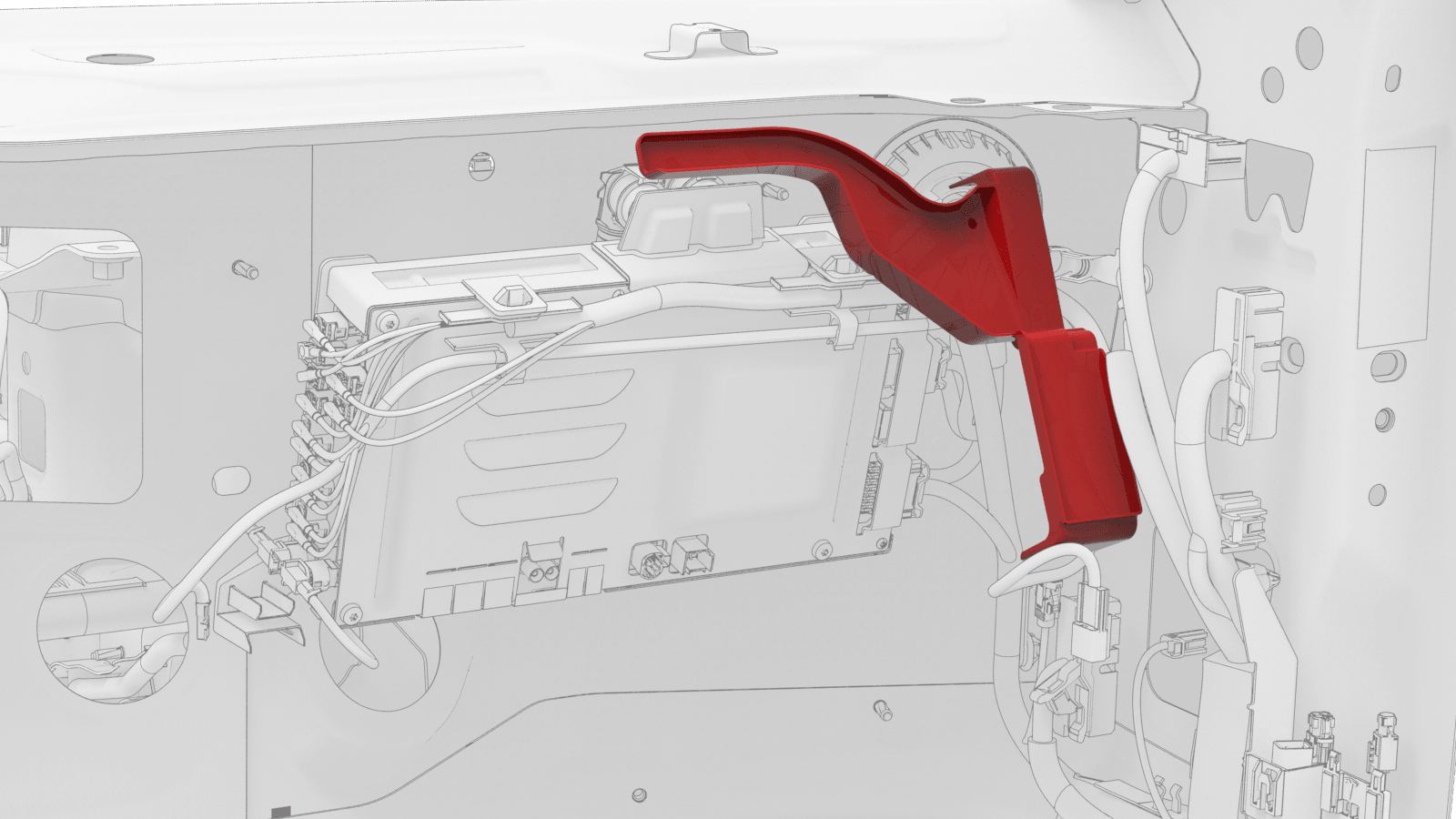

松开将 RH 车身电气线束固定到 RH 车身控制器模块的夹子。
- 从 RH 车身控制器模块中移出 RH 车身线束。
-
松开将线束固定到 RH 车身控制器模块的夹子。
-

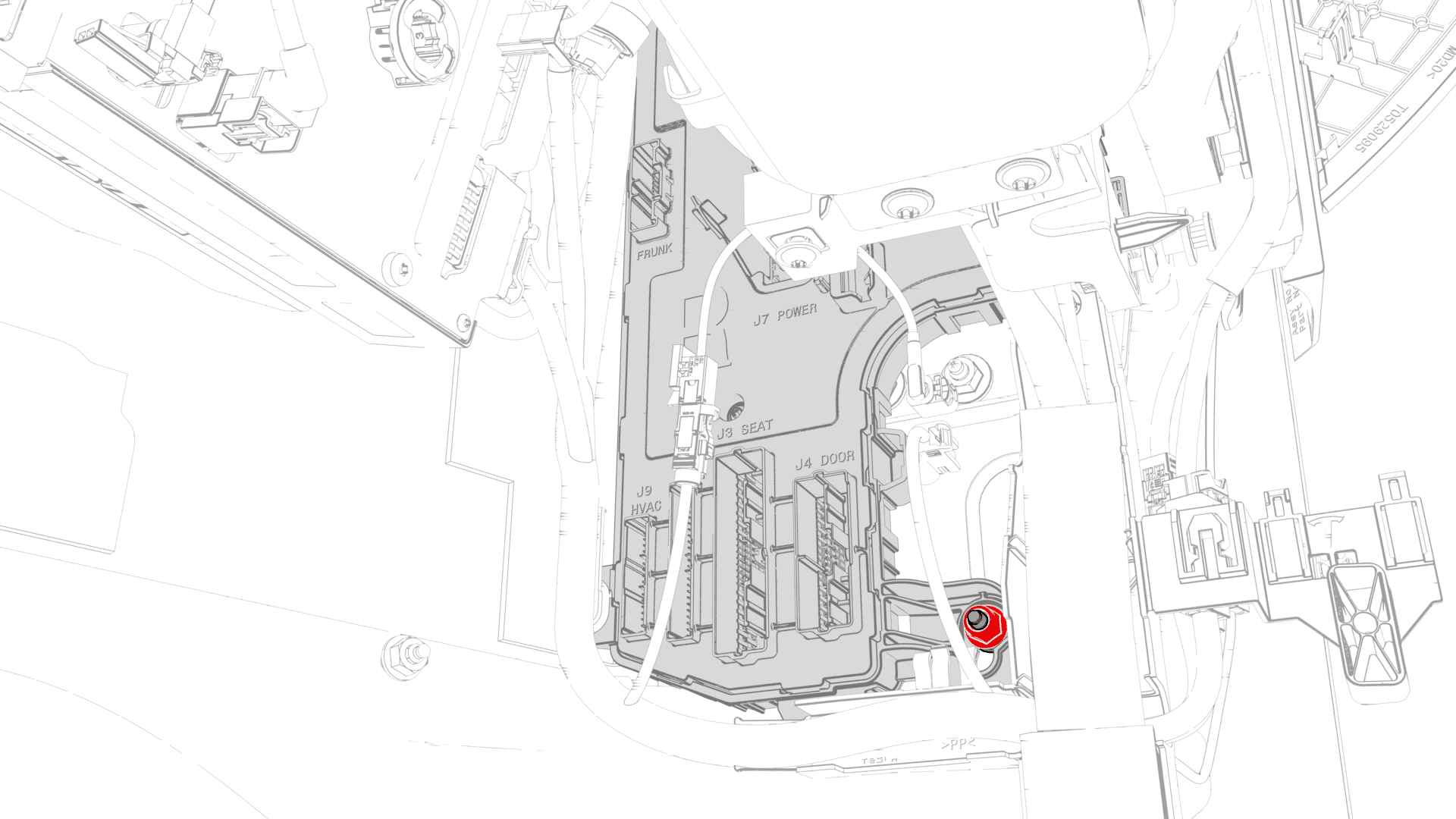

拆下并弃用将 RH 车身控制器模块固定到车身的螺母。
TIp推荐使用以下工具
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-

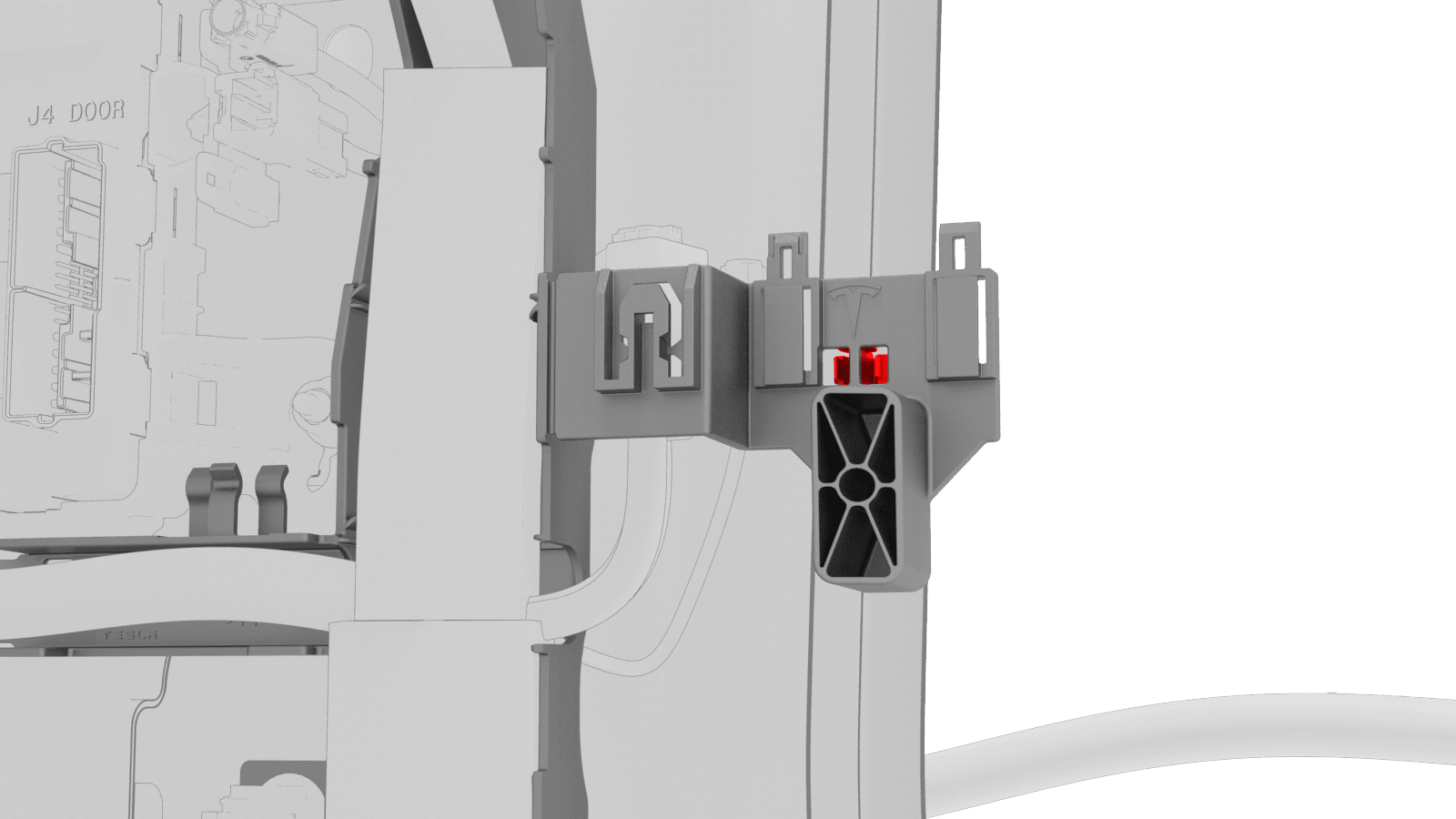

向上滑动 RH 车身控制器，以松开 W 型夹，然后从仪表板下方移出 RH 车身控制器，接着从车上拆下 RH 车身控制器。
-

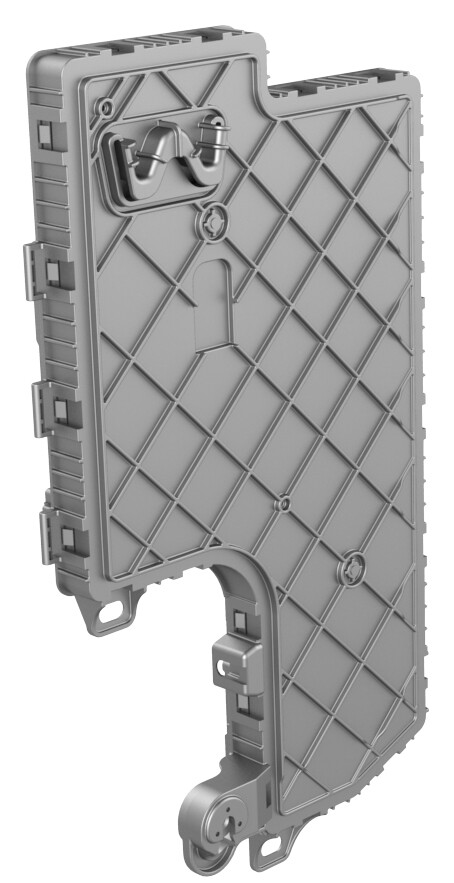

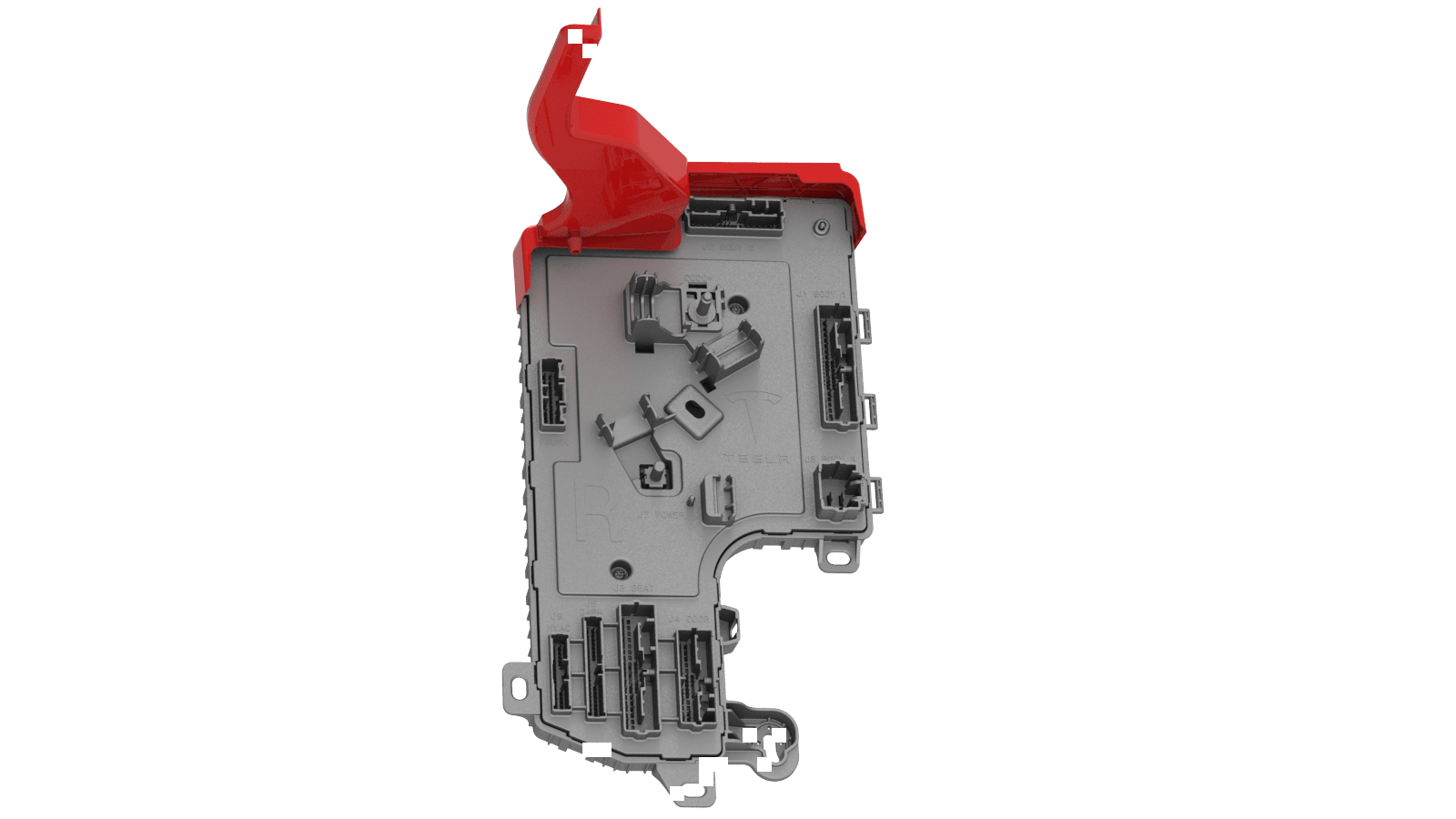

倘若 RH 车身控制器模块配有护罩，请松开将护罩固定到模块的夹子。
注即便拆卸期间无护罩，也应在新车身控制器模块上安装护罩。
安装
-

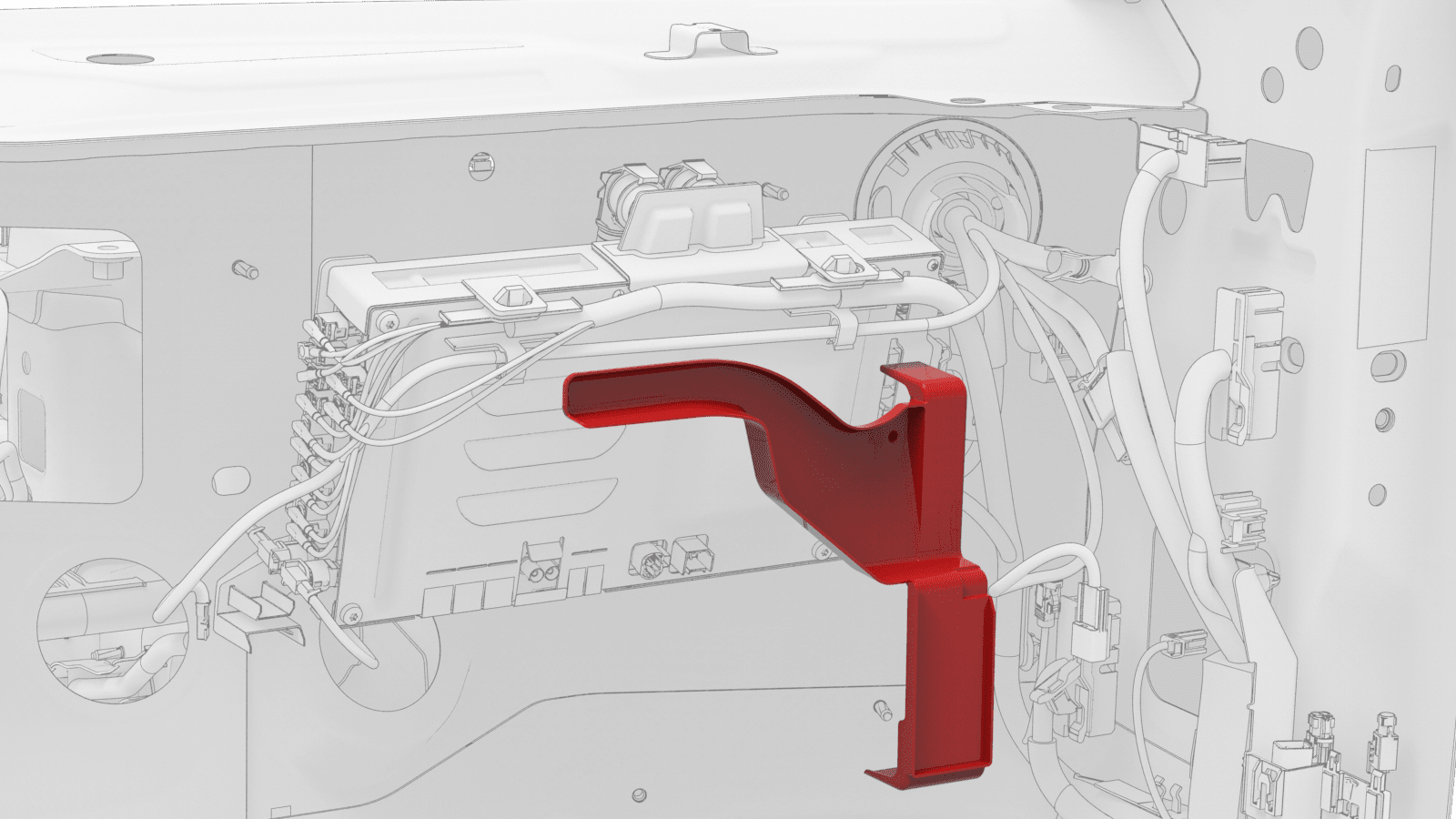

将护罩单独放置在车辆的相应位置上。
警告即便拆卸期间无护罩，也应在车身控制器模块上安装护罩。注垂直放置护罩，并将其置于电脑上方，然后旋转下部边缘，将护罩调整至水平。
-

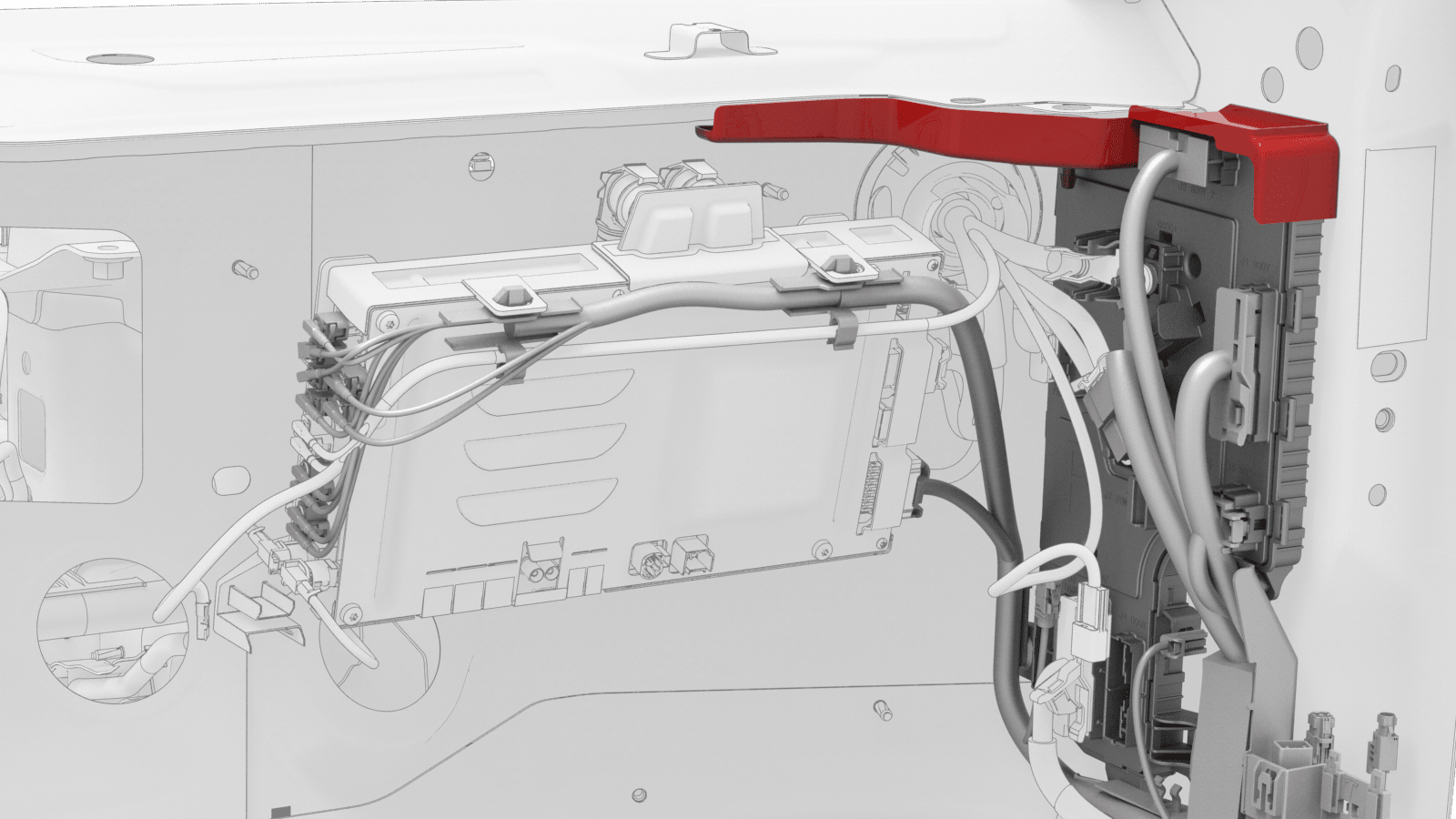

将 RH 车身控制器模块调整至仪表板支架底部，然后安装将护罩固定到模块的 2 个夹子。
注确保两个卡子完全就位。
- 将 W 型夹与车身开口对齐，然后向下滑动，以便将 RH 车身控制器固定到车身。
-
安装新的螺母，将右侧车身控制器模块固定到车辆。
TIp
- 10 毫米套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-
安装将线束固定到 RH 车身控制器的夹子。
-
将 RH 车身线束上移至 RH 车身控制器的右侧，然后安装，将线束夹 (x4) 固定到 RH 车身控制器。
-
安装将 RH 车身线束固定到 A 柱下部区域的夹子。
- 连接 RH A 柱夹子处的线束。
-
将车身 3 电气连接器连接到 RH 车身控制器模块。
注确保车身 3 电气连接器锁完全接合。
-
将车身 1 电气连接器连接到 RH 车身控制器模块。
注确保车身 1 电气连接器锁完全接合。
-
将车身 2 电气连接器连接到 RH 车身控制器模块。
注确保车身 2 电气连接器锁完全接合。
- 将线束夹 (x2) 安装到仪表板支架上。
-
将直流-直流正极电缆安装到右侧车身控制器模块。8.5 Nm (6.3 lbs-ft)TIp推荐使用以下工具
- 10 毫米 12 角深套筒
- 1/4 英寸标准棘轮
- 1/4 英寸扭矩扳手（仅适用于安装程序）
- 2 英寸加长件
-
安装新的螺母（2 个），将正极电缆固定到右侧车身控制器模块。
-

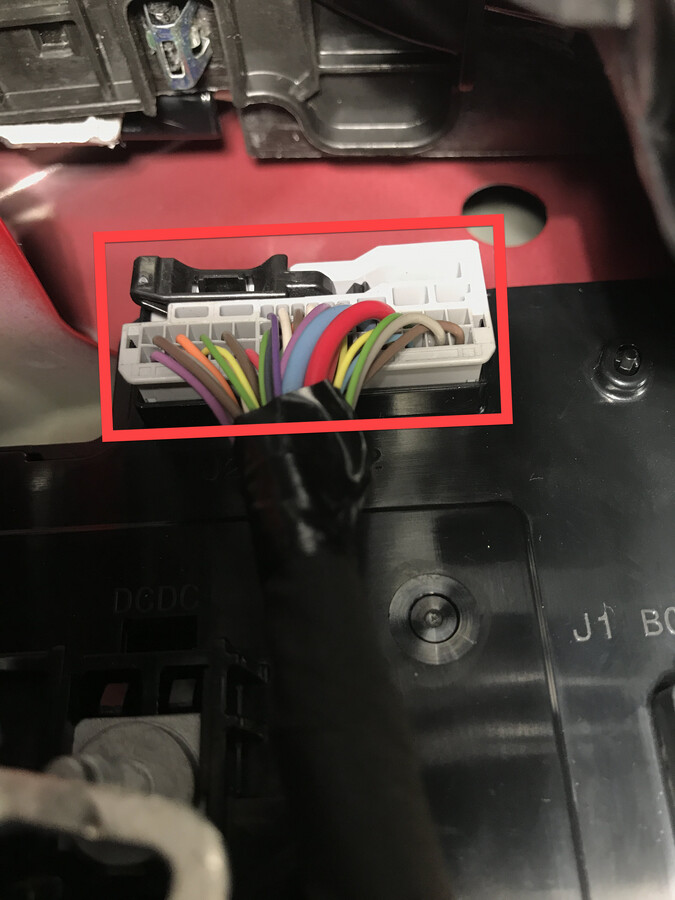

连接直列式电气连接器，然后固定到 RH 车身控制器模块上。
-
将前侧线束电气连接器连接到 RH 车身控制器模块。
-
将 HVAC 电气连接器连接到右侧车身控制器模块。
-
将仪表板电气连接器连接到 RH 车身控制器模块。
-
将仪表板线束同轴电缆连接到 RH 车身控制器模块。
-
将副驾位座椅电气连接器连接到 RH 车身控制器模块。
注确保副驾位座椅电气连接器锁完全接合。
-
将 RH 前车门电气连接器连接到 RH 车身控制器模块。
注确保 RH 前车门电气连接器完全锁定。
-
将 RH 前车门线缆连接器连接到 RH 车身控制器模块。
-
安装将右侧地毯定位器支架固定到车辆的螺母。2.5 Nm (1.8 lbs-ft)
- 将 RH 前毡毯向后折叠至原始位置。
-
安装将 RH 前毡毯固定到腿部区域的夹子。
- 安装中控台 RH 侧面板地毯。请参阅 侧板 - 中控台 - LH（拆卸和更换）。
- 安装 RH 前侧脚垫。
- 安装手套箱请参阅 手套箱 - 有膝部气囊（不带加热泵款）（拆卸和更换）。
- 安装副驾位膝部气囊请参阅 气囊 - 膝部 - 副驾位（拆卸和更换）。
- 安装副驾位脚部空间盖板。请参阅 罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。
- 安装 A 柱 RH 下部饰板。请参阅 饰板 - A 柱 - 下 - LH（拆卸和更换）。
- 安装 RH A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）。
- 安装仪表板主饰板。请参阅 饰板 - 仪表板 - 主（拆卸和更换）。
- 安装 RH 气流端盖。请参阅 端盖 - 气波 - LH（拆卸和更换）。
- 安装 RH 仪表板端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
- 安装左侧气波端盖。请参阅 端盖 - 气波 - LH（拆卸和更换）。
- 安装左侧气波端盖。请参阅 端盖 - 气波 - LH（拆卸和更换）。
-
连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
警告本程序完成之前，切勿启用温度控制系统。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 安装第二排座椅下部座垫。请参阅 座椅座垫 - 下部 - 第二排（拆卸和更换）。
- 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
PROC_CONTROLLER_RIGHT_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode Plus:
- LowVoltage ➜ Right Controller Post Replacement ➜ Right Controller Post Replacement Procedure
- MidVoltage ➜ Right Controller Post Replacement ➜ Right Controller Post Replacement Procedure
注在校准过程中，保持副驾位座椅无任何物体。
