饰板 - 前（拆卸和安装）

校正代码 10011001 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

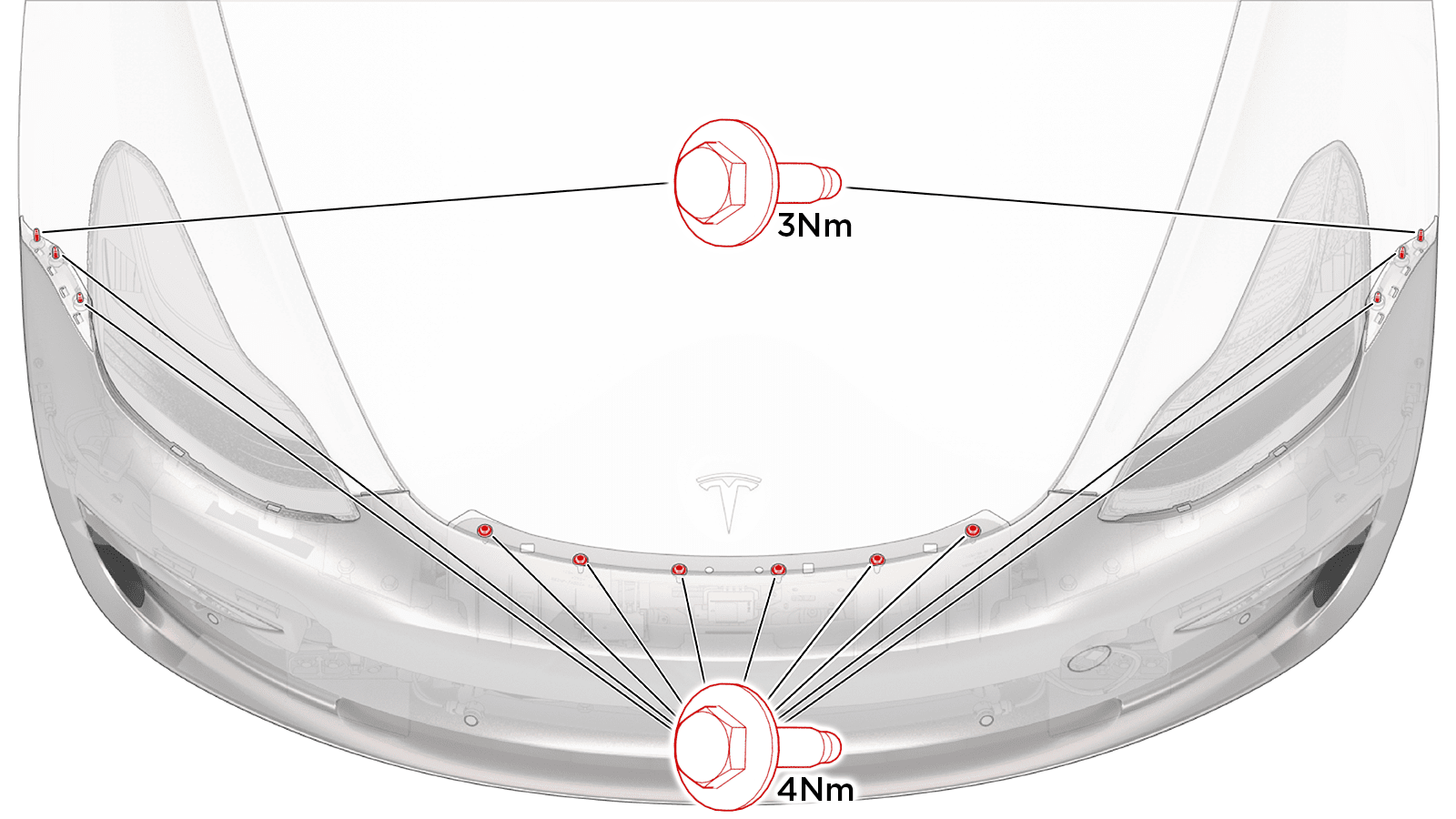

扭矩规格

表 1. 扭矩规格： 饰板 - 前（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板顶部固定到车辆的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米套筒
  • 1/4 英寸标准棘轮
  • 2 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前饰板左侧固定到翼子板的螺栓
4 Nm (2.9 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前饰板左角固定到翼子板的螺栓
3 Nm (2.2 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
    • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
重复使用
将前流线型护板固定到前裙板的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下座舱进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  3. 拆下前备箱盖锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆下前备箱储物单元毡毯。请参阅地毯 - 前备箱储物（拆卸和安装）。
  5. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

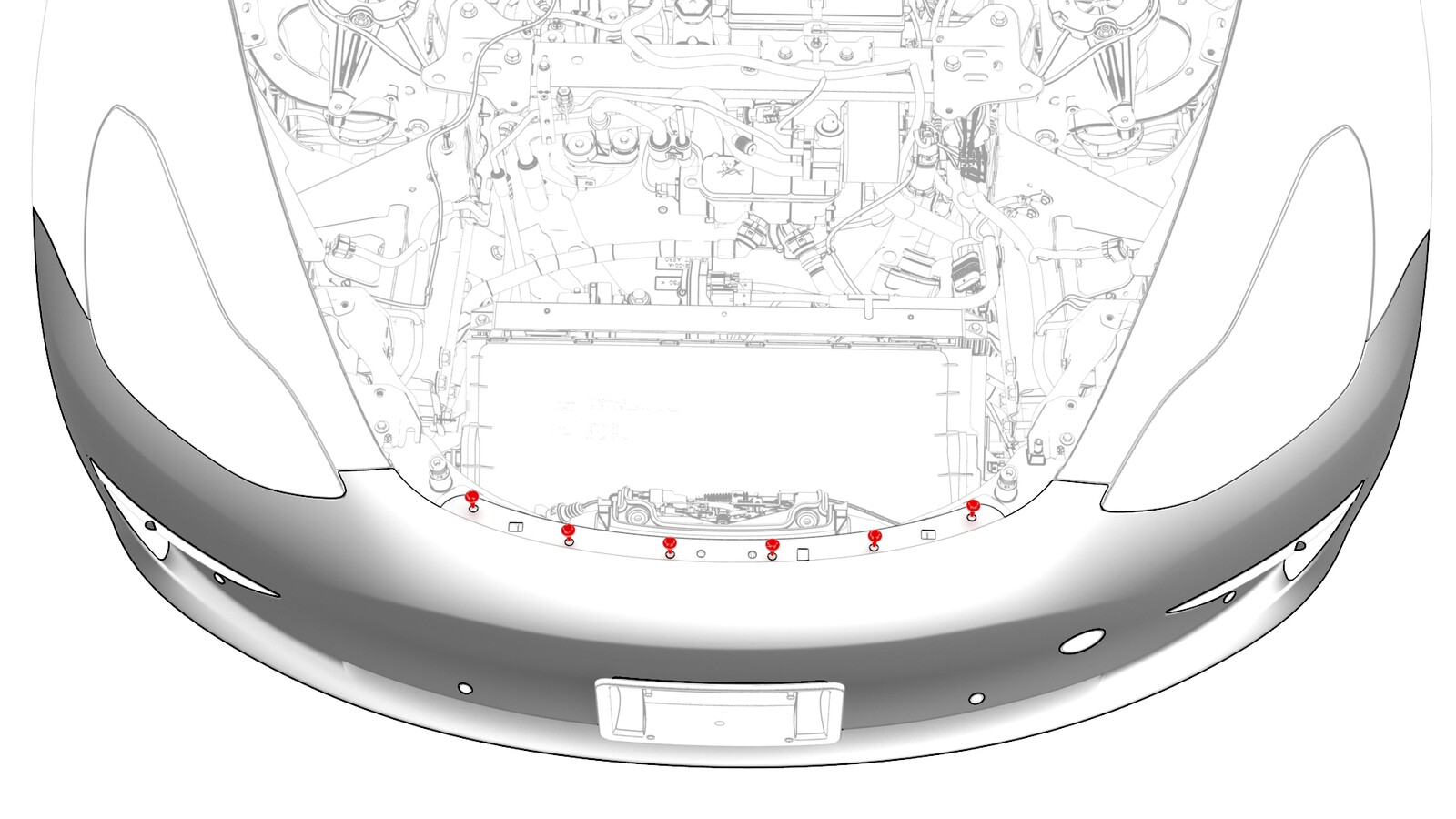

  6. 拆下将前饰板顶部固定到车辆的螺栓。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 1/4 英寸标准棘轮
    • 2 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器

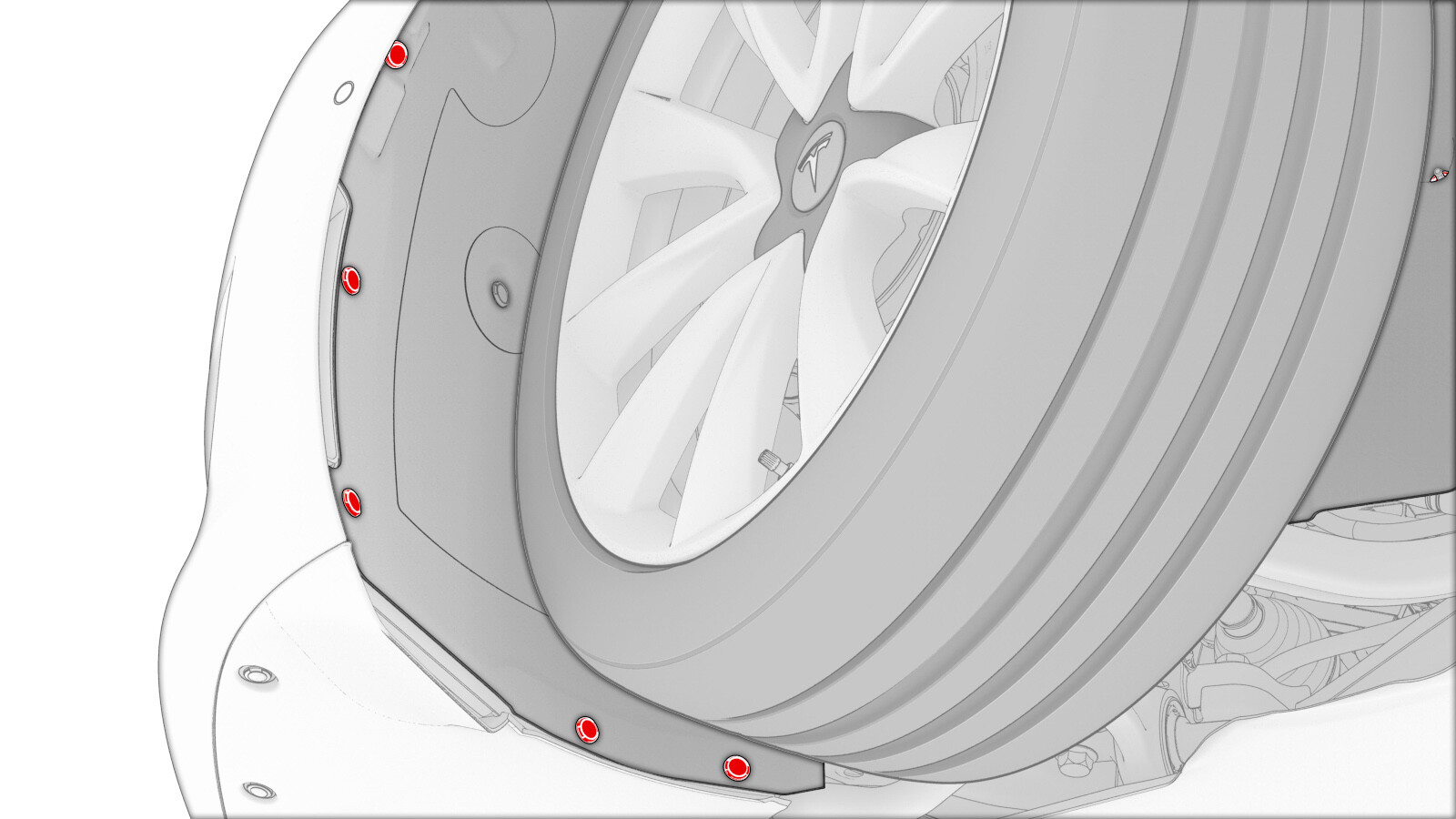

  7. 拆下将 LH 轮拱内衬前侧固定到前饰板的夹子 (x5)，然后回拉内衬，以便为饰板至翼子板螺栓留出空间。
    Informational PurposesAn informational icon, calling your attention
    注
    向右转动方向盘，以便留出更多空间。
    提示： 尽管不需要执行此程序，但应考虑将车辆置于双柱举升机上，以便在后续步骤更好地检修紧固件。
  8. 松开将前饰板 LH 侧连接到翼子板的正向螺栓 (x2)。
    4 Nm (2.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  9. 拆下将前饰板 LH 角固定到翼子板的最外侧螺栓。
    3 Nm (2.2 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手（仅适用于安装程序）
      • 1/4 英寸六角至 1/4 英寸方形 2 英寸适配器
  10. 在车辆 RH 侧重复第 7 至第 9 步。

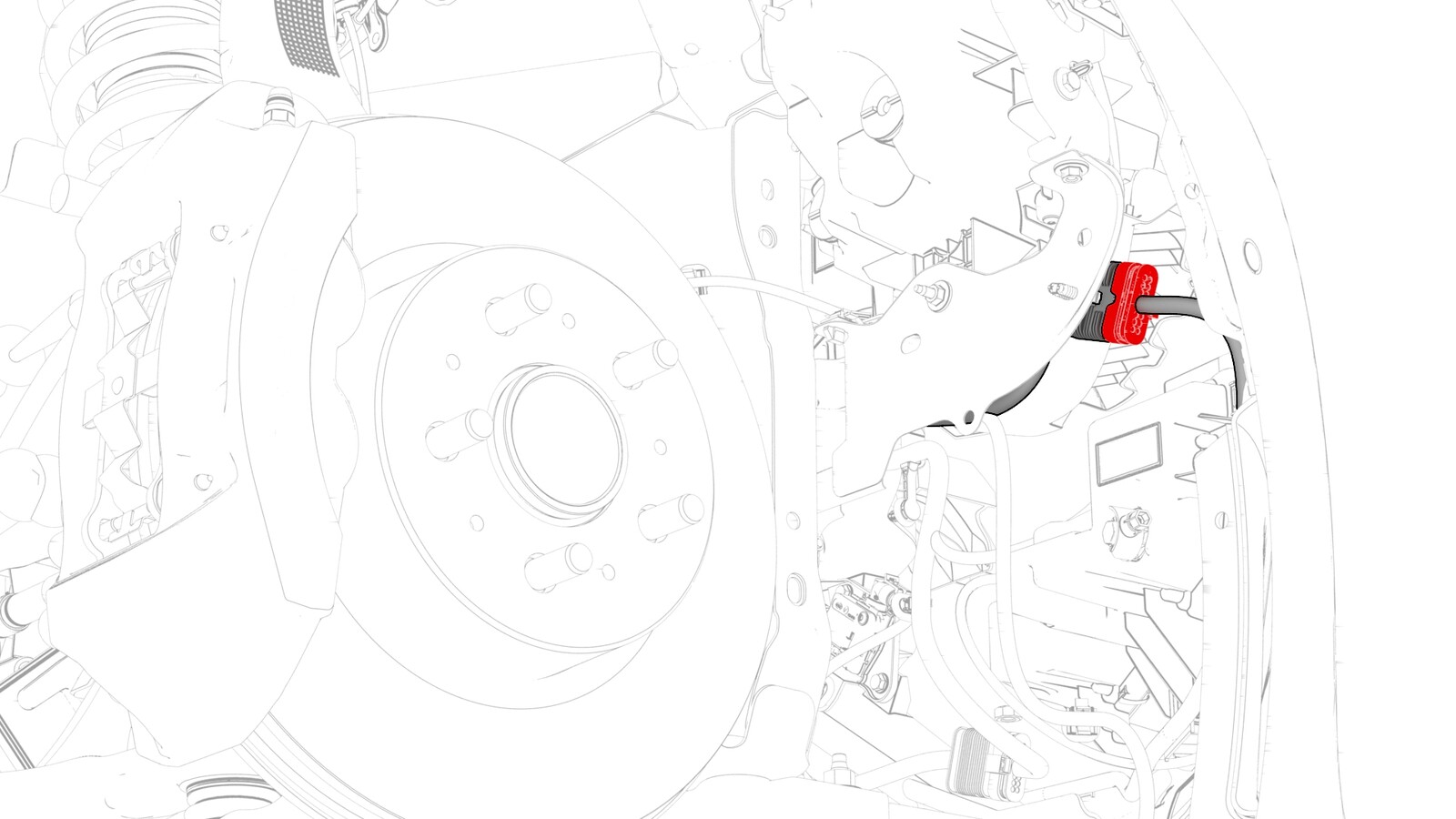

  11. 断开电气连接器与 RH 轮罩中的前饰板之间的连接。
    提示： 将锁片滑离连接器，然后下按锁片，以松开此连接器。

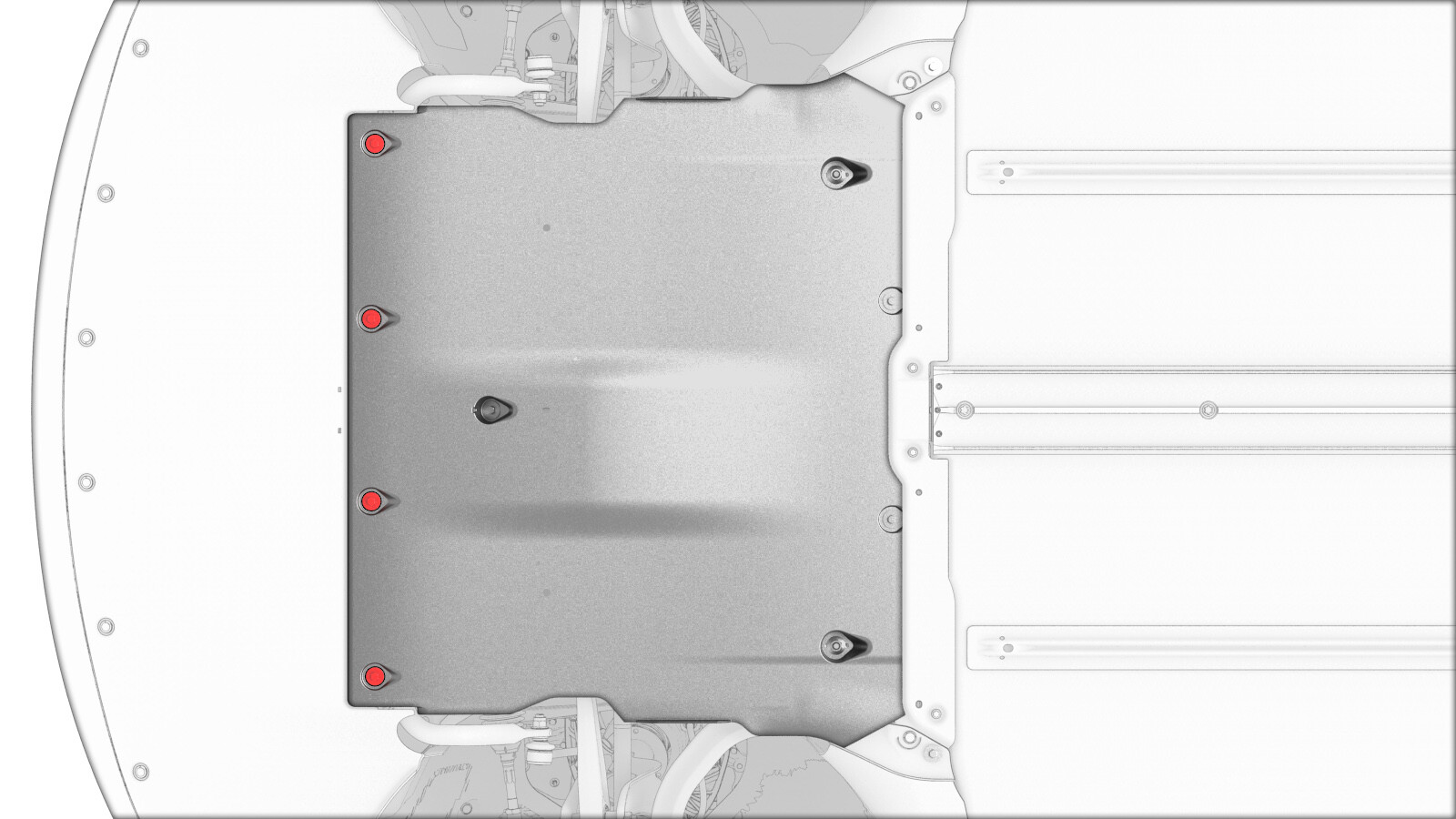

  12. 拆下将前流线型护板固定到前裙板的螺栓 (x4)。
    5 Nm (3.7 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

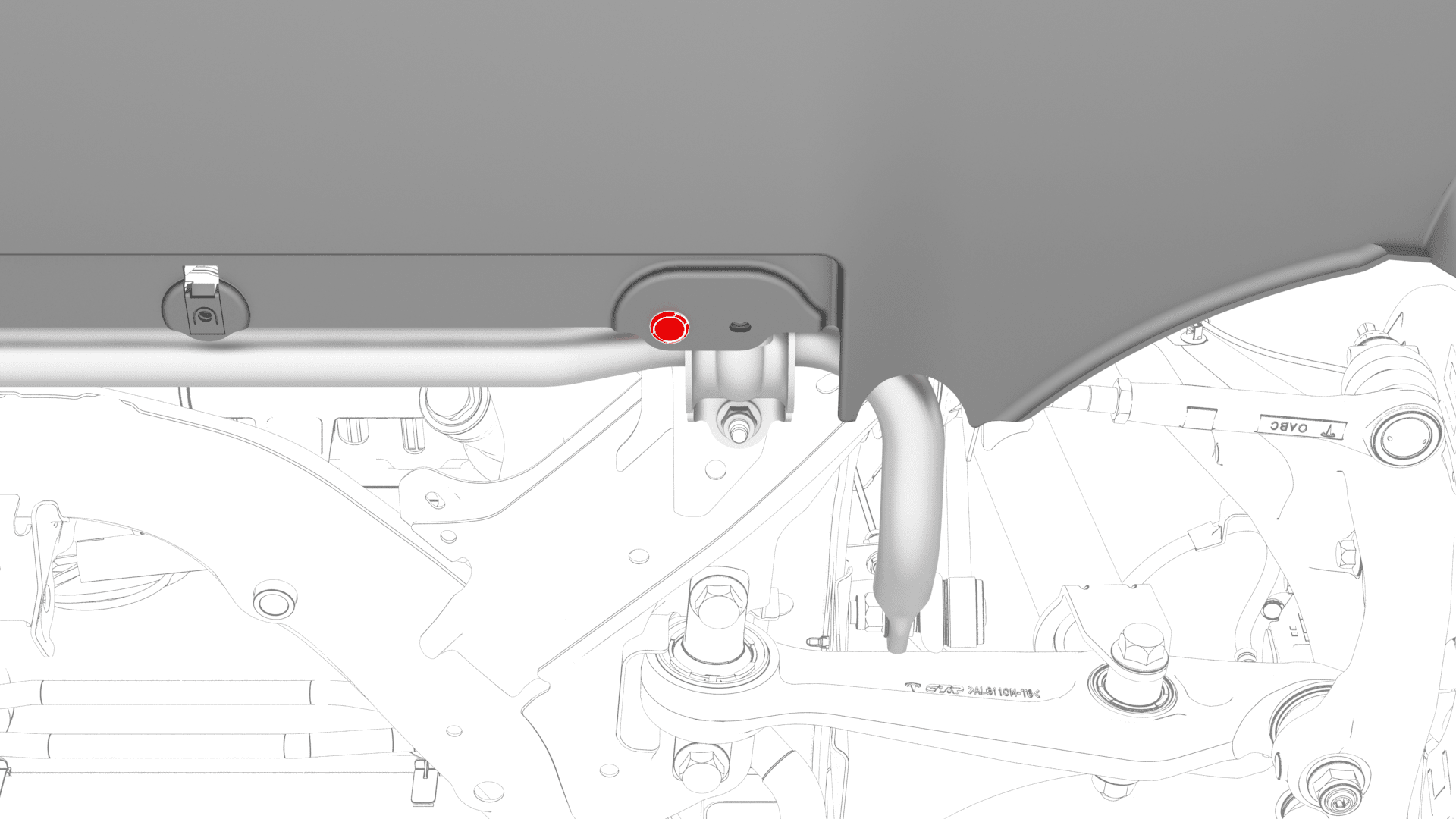

  13. 拆下将下部裙板固定到前平衡杆支架的夹子（每侧 1 个）。

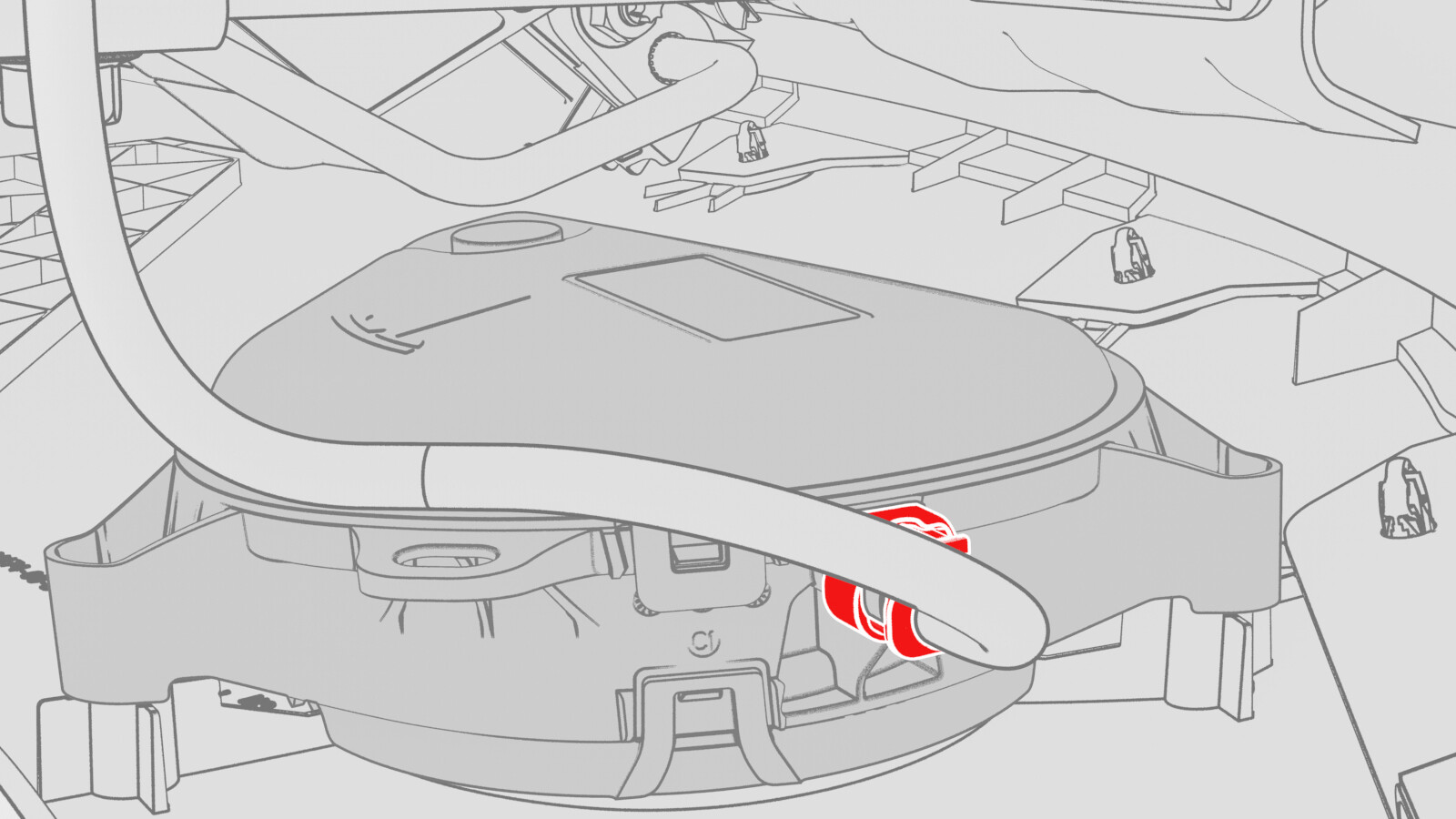

  14. 若有，则松开将电气线束固定到行人警示扬声器总成的夹子。

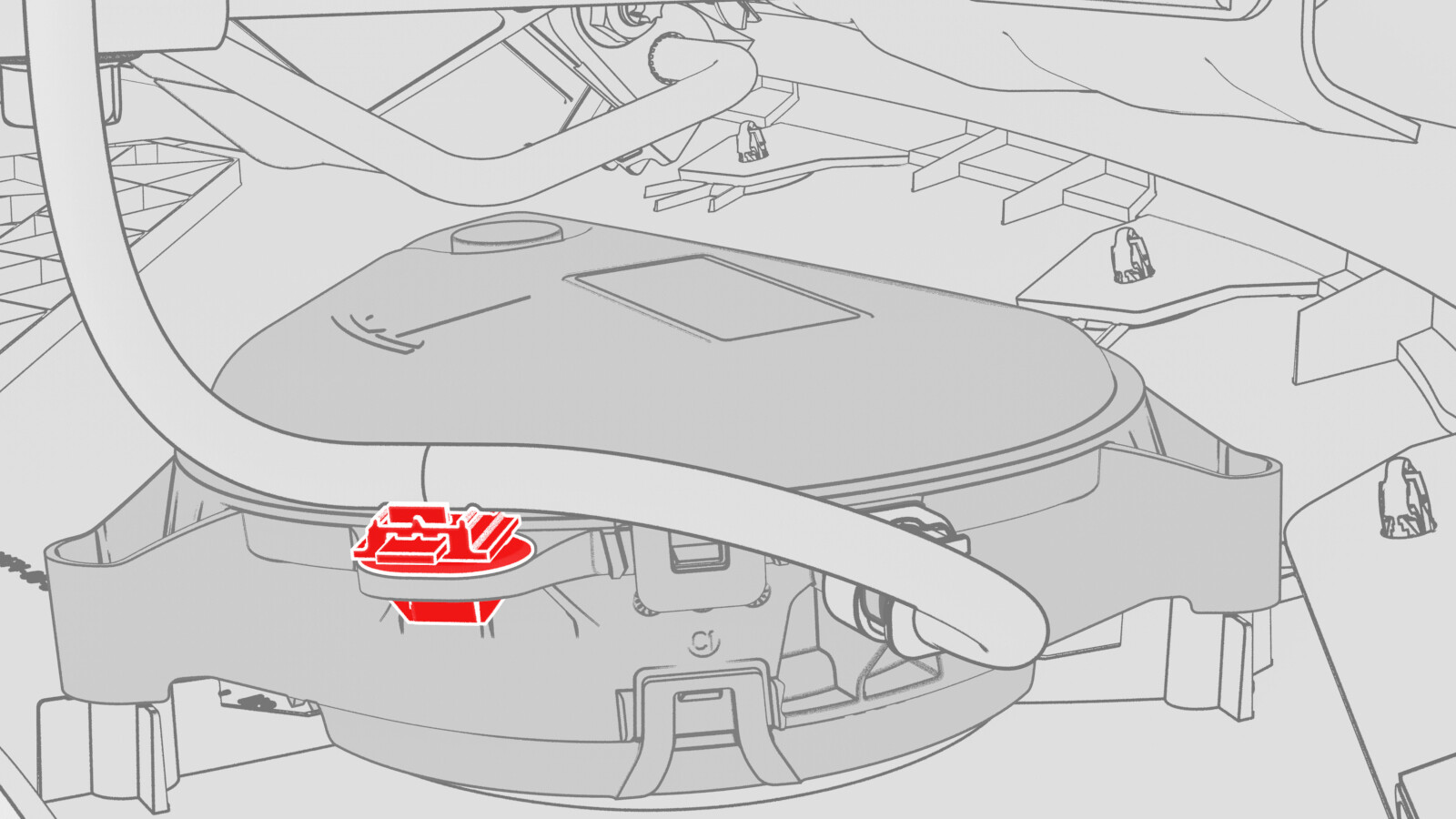

  15. 若有，则将锁片从连接器滑移开，然后向下按锁片，以断开连接器与行人警示扬声器总成的连接。
  16. 在助手的帮助下，松开前饰板的两个角，然后小心地向前拉饰板，将其从车上拆下。将饰板放在有垫板的台面上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

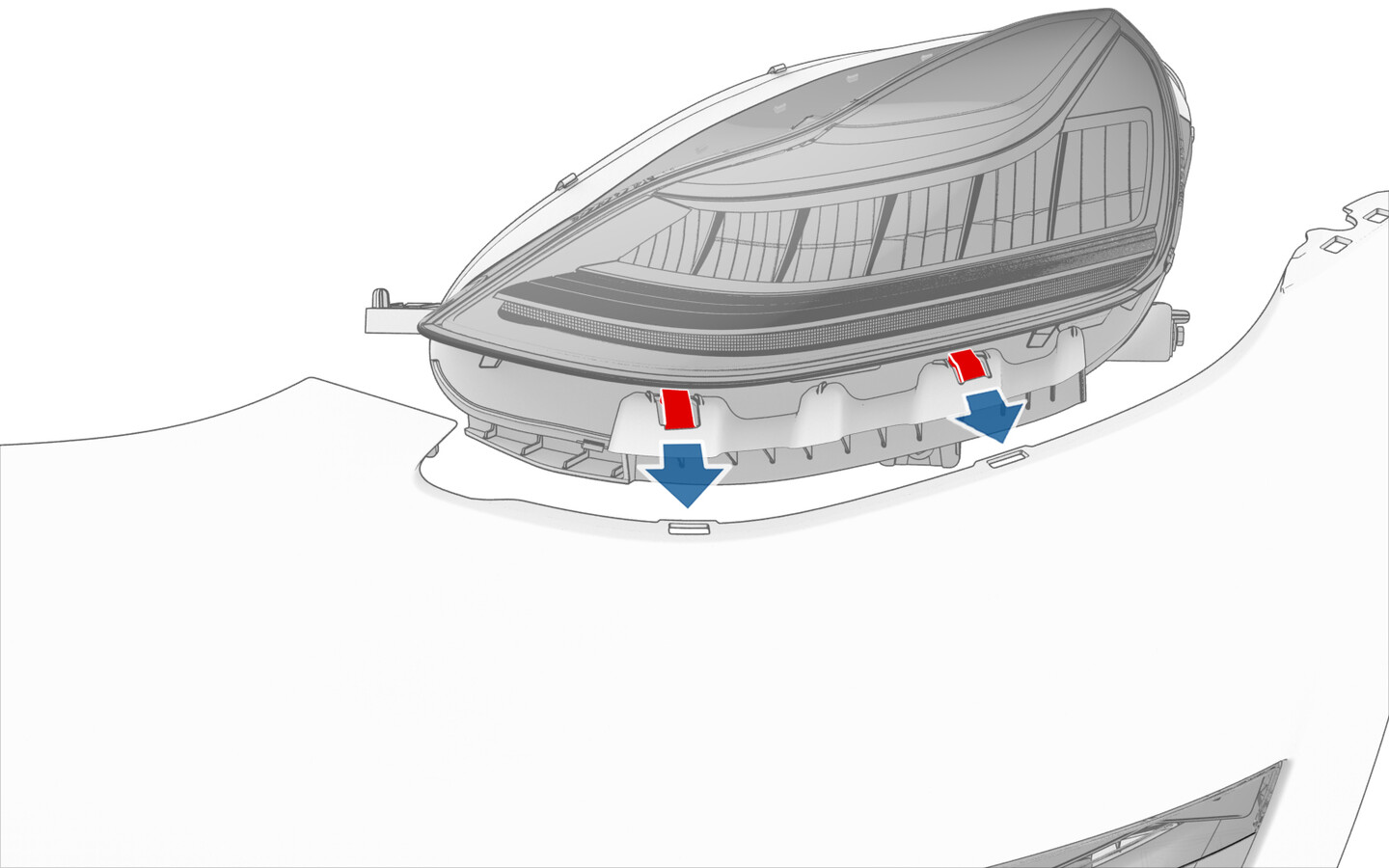

    小心地松开将下部大灯支架固定到前饰板的锁片，否则锁片会断掉。
    提示： 在另一位技师的协助下执行本步骤。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    踝部止动爪的边角非常锋利，可能会造成人员伤害。

    图示为 LH 踝部止动爪的边角；RH 边角与之类似

安装

安装程序与拆卸程序相反，以下各项除外：

  • 先将饰板对齐挡泥板，然后再拧紧将饰板固定到挡泥板的螺栓。
  • 仅在前雷达传感器可能超出校准公差时（拆卸饰板期间有接触等情况），执行雷达传感器校准。请参阅传感器 - 雷达 - 前（校准）。
    Informational PurposesAn informational icon, calling your attention
    注
    如果需要校准雷达传感器，请单独添加校正修理代码。
  • 在将前流线型护板固定到车辆的螺栓 (x4) 的螺纹上，涂抹一串薄薄的 Loctite 222。
