制动管路 - 主缸至防抱死制动系统(右侧驾驶)(拆卸和更换)

校正代码 33034202 3.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1079041-00-A 爪型扩口螺母套件

拆卸

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

    Informational PurposesAn informational icon, calling your attention

    根据当地的环境法规处理使用过的制动液。

  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 摆正方向盘并将其锁定到位。
  5. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  6. 拆卸暖通空调气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  7. 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)
  8. 拆卸前围篦板。请参阅面板 - 前围篦板(拆卸和更换)

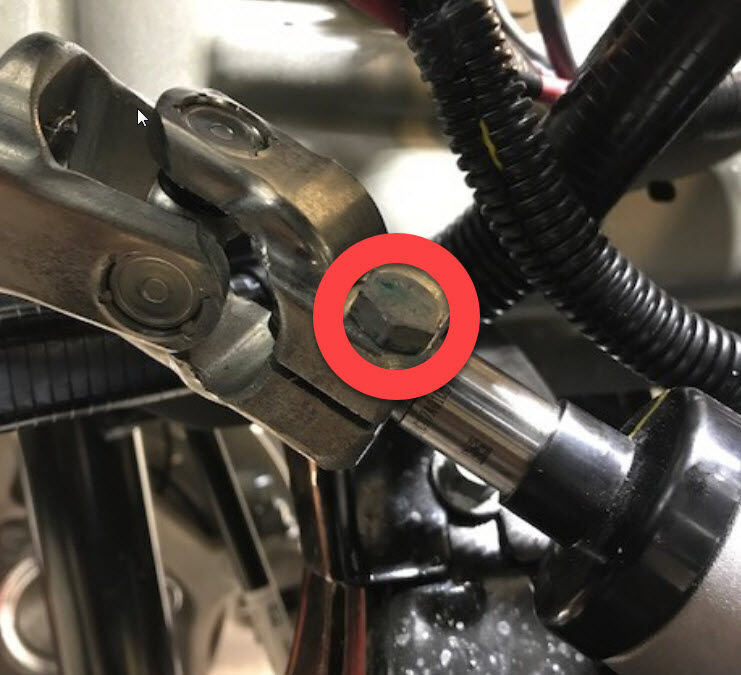

  9. 拆下将转向轴固定到转向齿条的螺栓(扭矩为 18 Nm)。

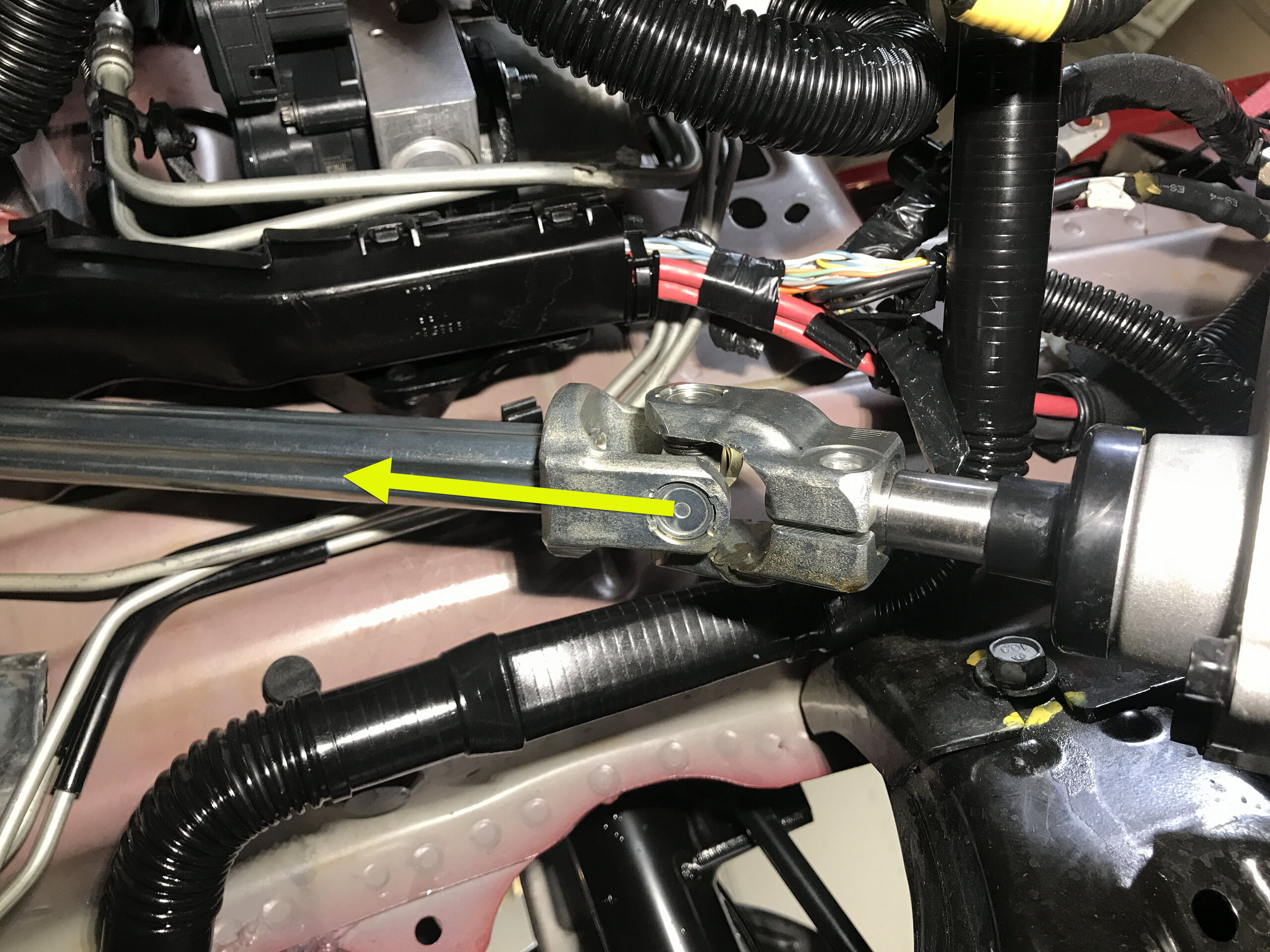

  10. 将转向轴滑离转向齿条并移开,以露出制动管路。
  11. 拆卸电池支架。请参阅支架 - 12V 电池(后轮驱动)(拆卸和更换)
  12. 将机油排放容器放在防抱死制动系统单元下方。

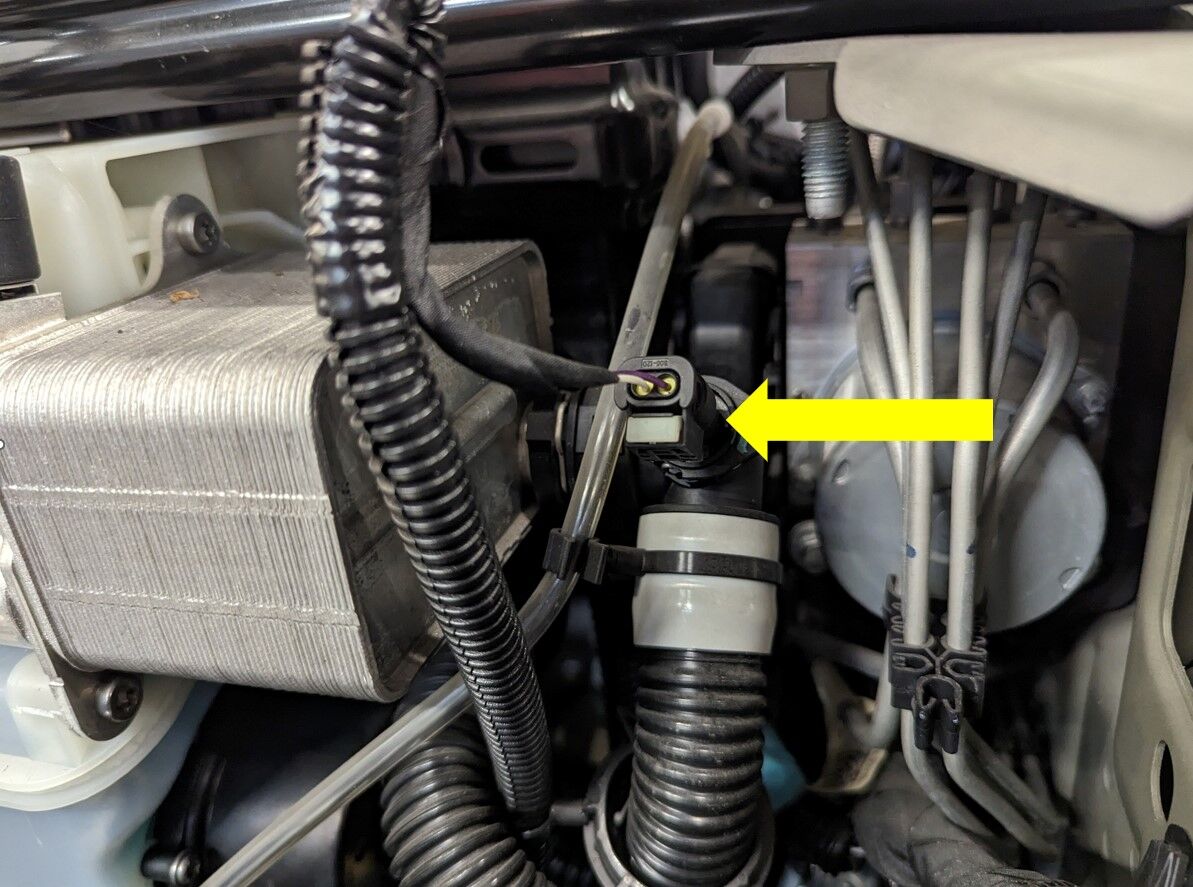

  13. 从冷却器至电池冷却液软管上断开冷却液温度传感器连接器。
  14. 松开将线束固定到制冷器冷却液软管的夹子。

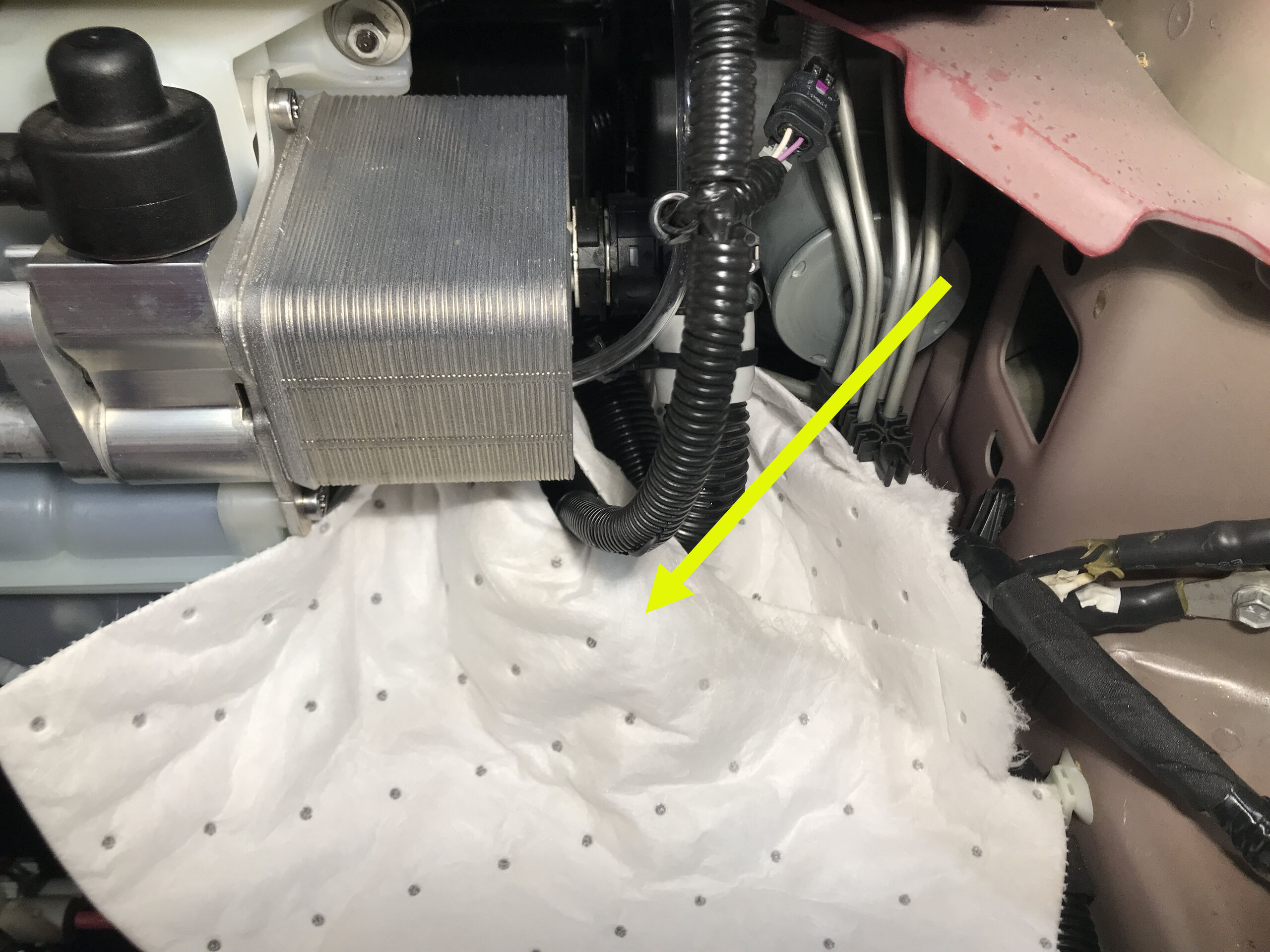

  15. 在制冷器处的冷却液软管下方放置吸收性材料。

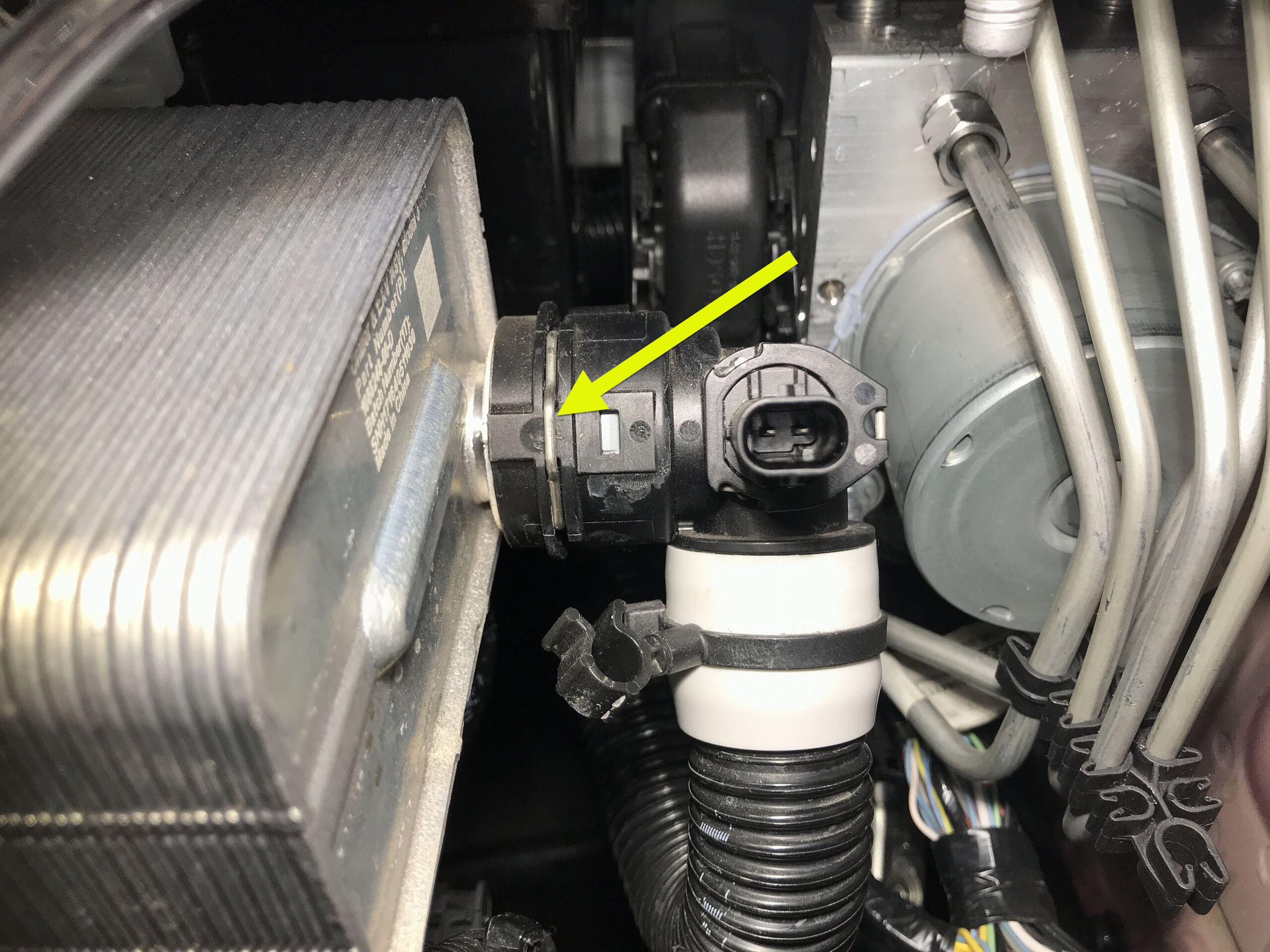

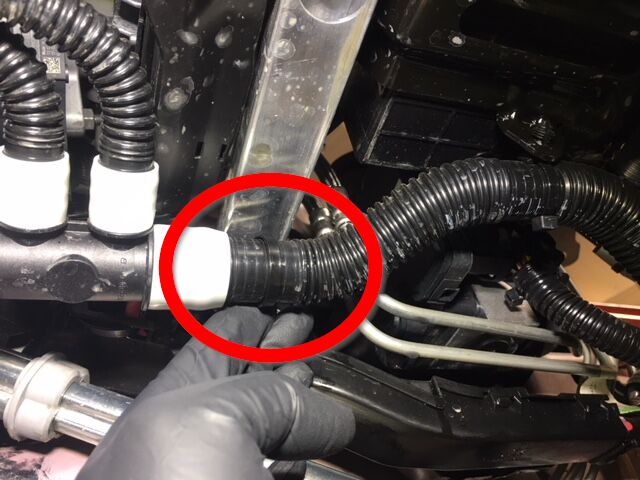

  16. 松开将电池软管固定到制冷器的卡子,然后断开软管。

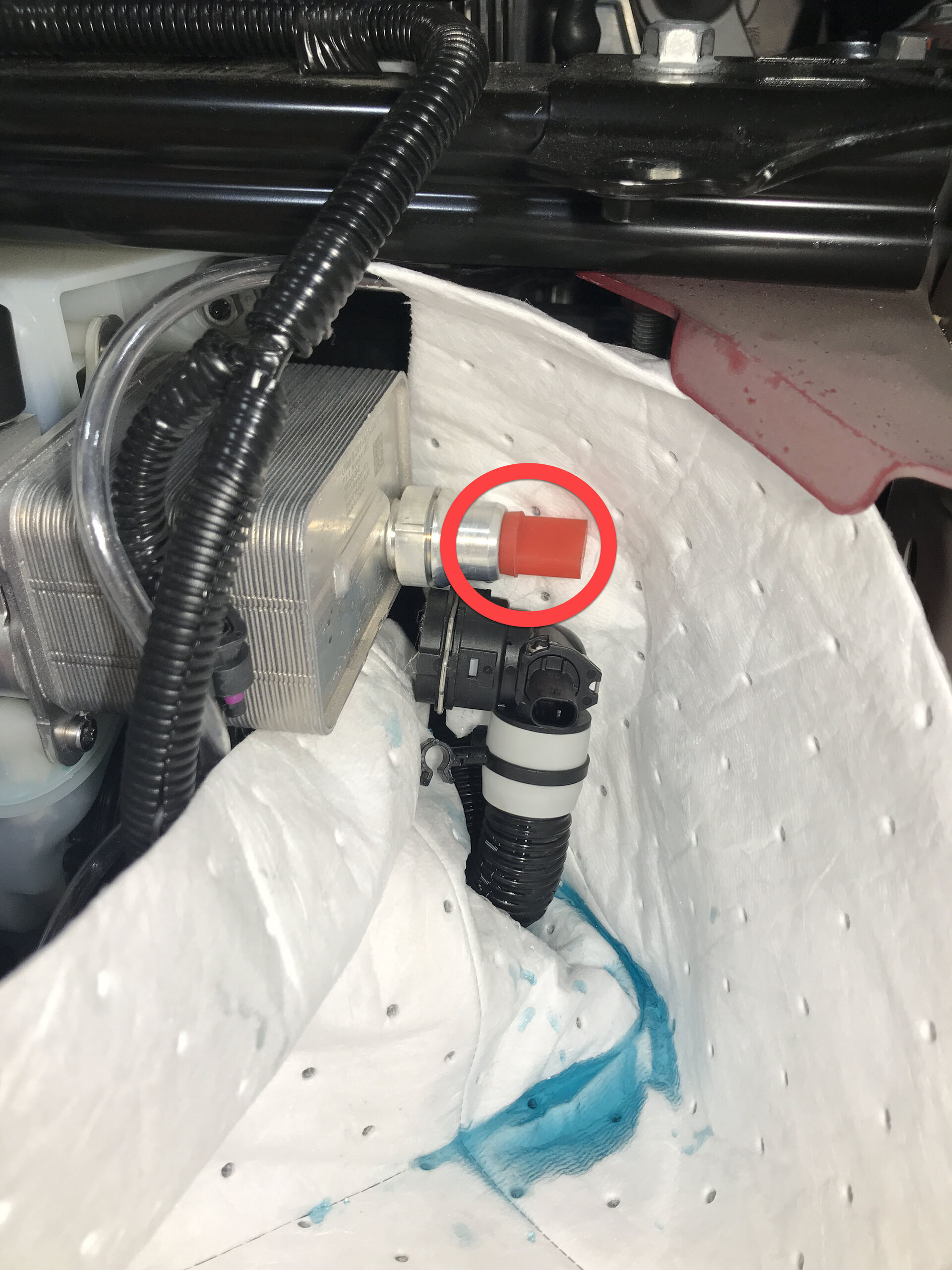

  17. 堵住制冷器接头。
  18. 在车载电脑冷却液软管连接点下方放置吸收性材料,以收集溢出的冷却液。

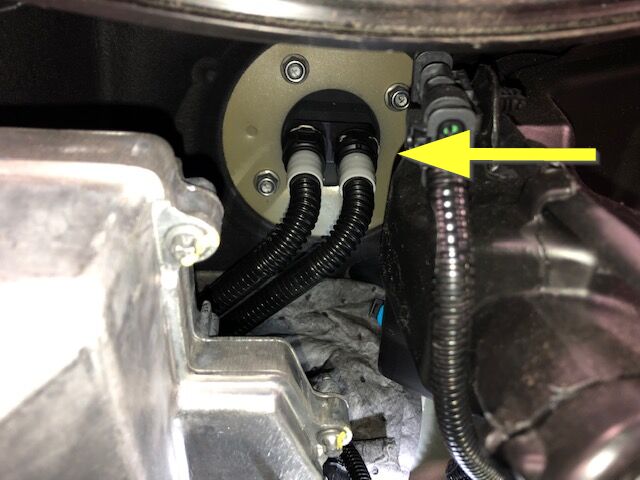

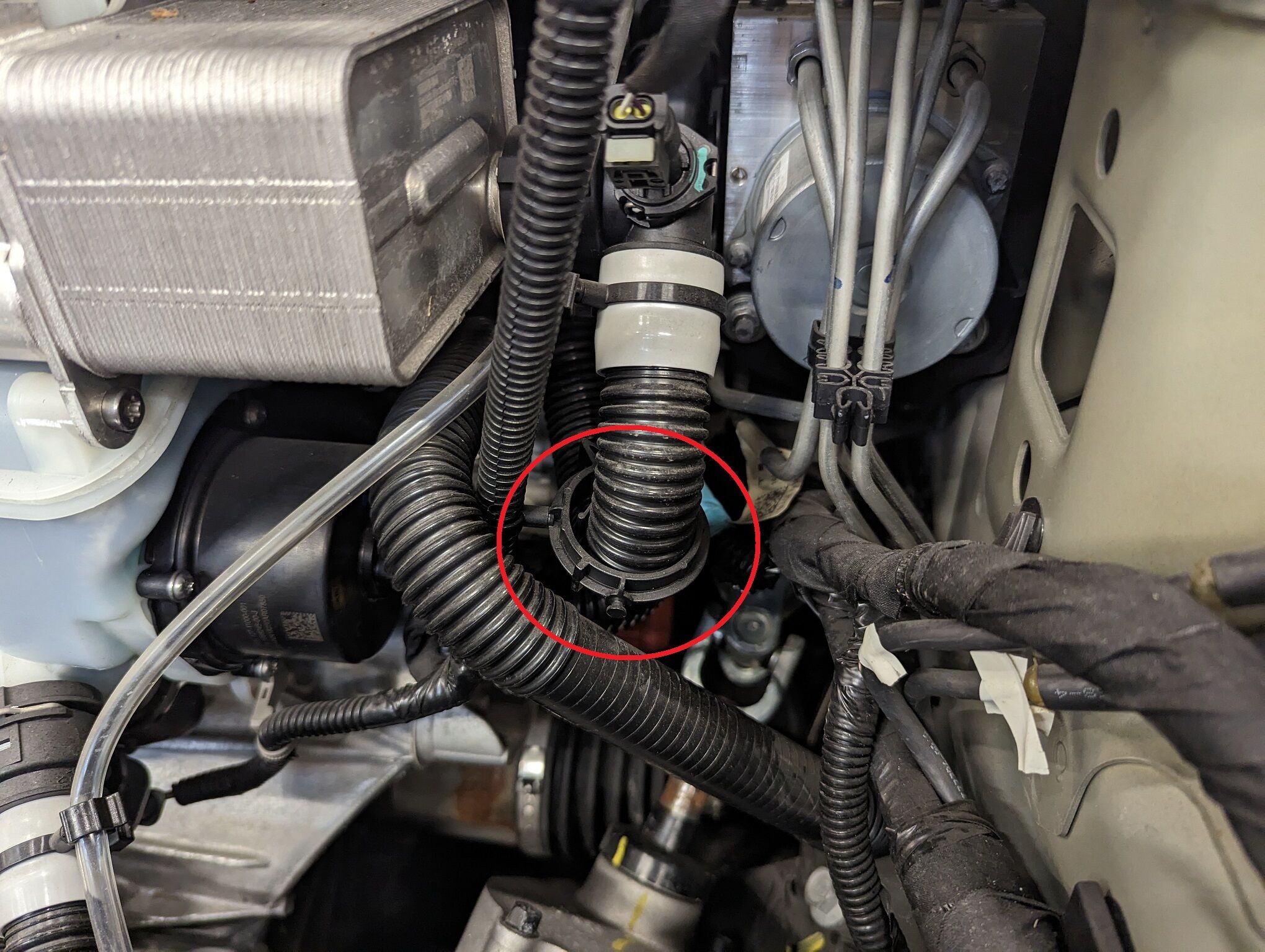

  19. 断开车载电脑支座的内侧冷却液软管,然后堵住软管。

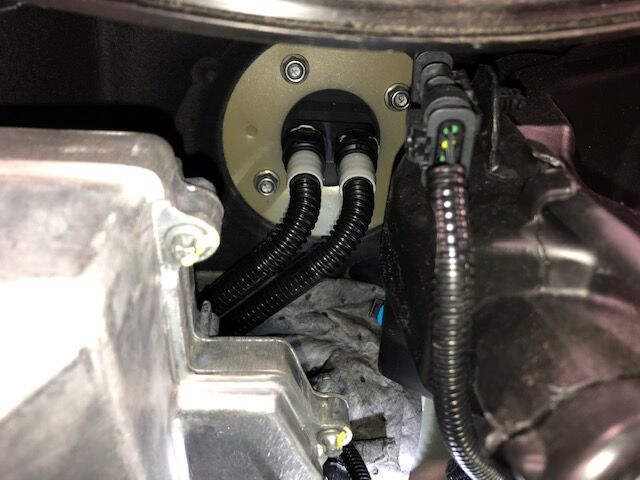

  20. 断开车载电脑支座的外侧冷却液软管,堵住软管,然后清除车载电脑中的冷却液。
  21. 安装车载电脑冷却液塞。

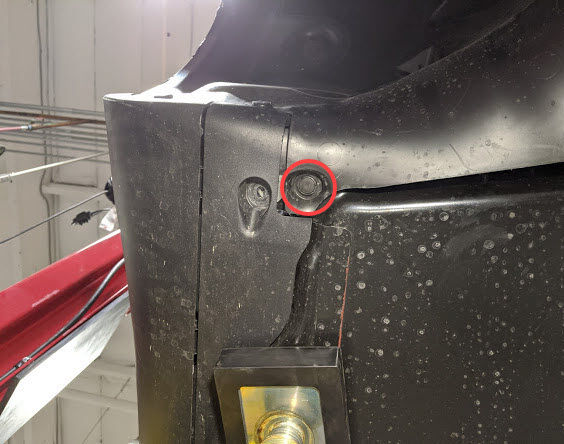

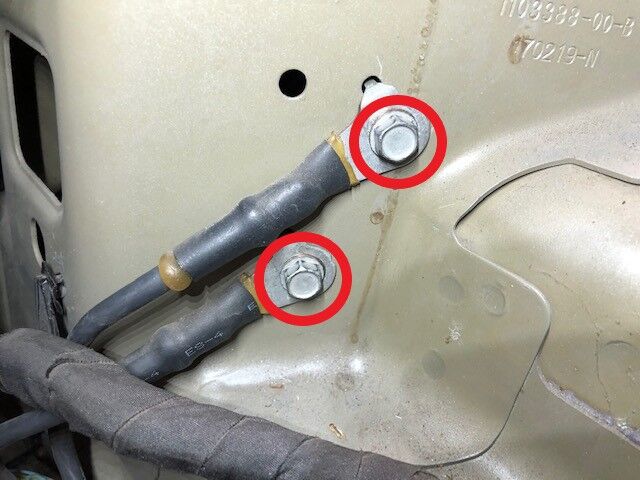

  22. 拆下将接地连接(G098 和 G099)固定到车身 LH 侧的螺栓 (x2)(扭矩为 10 Nm)。
    Informational PurposesAn informational icon, calling your attention
    拆下并弃用螺纹切削三角螺栓。如果配备新螺栓 (1447438-00-A),可以重复使用它们。

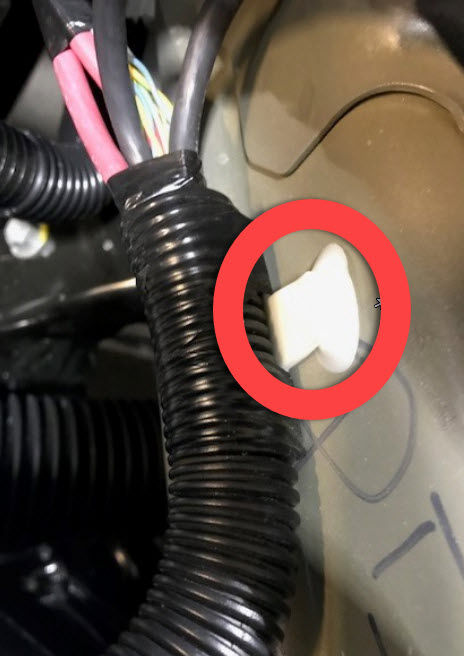

  23. 从车身上松开白色线束夹。

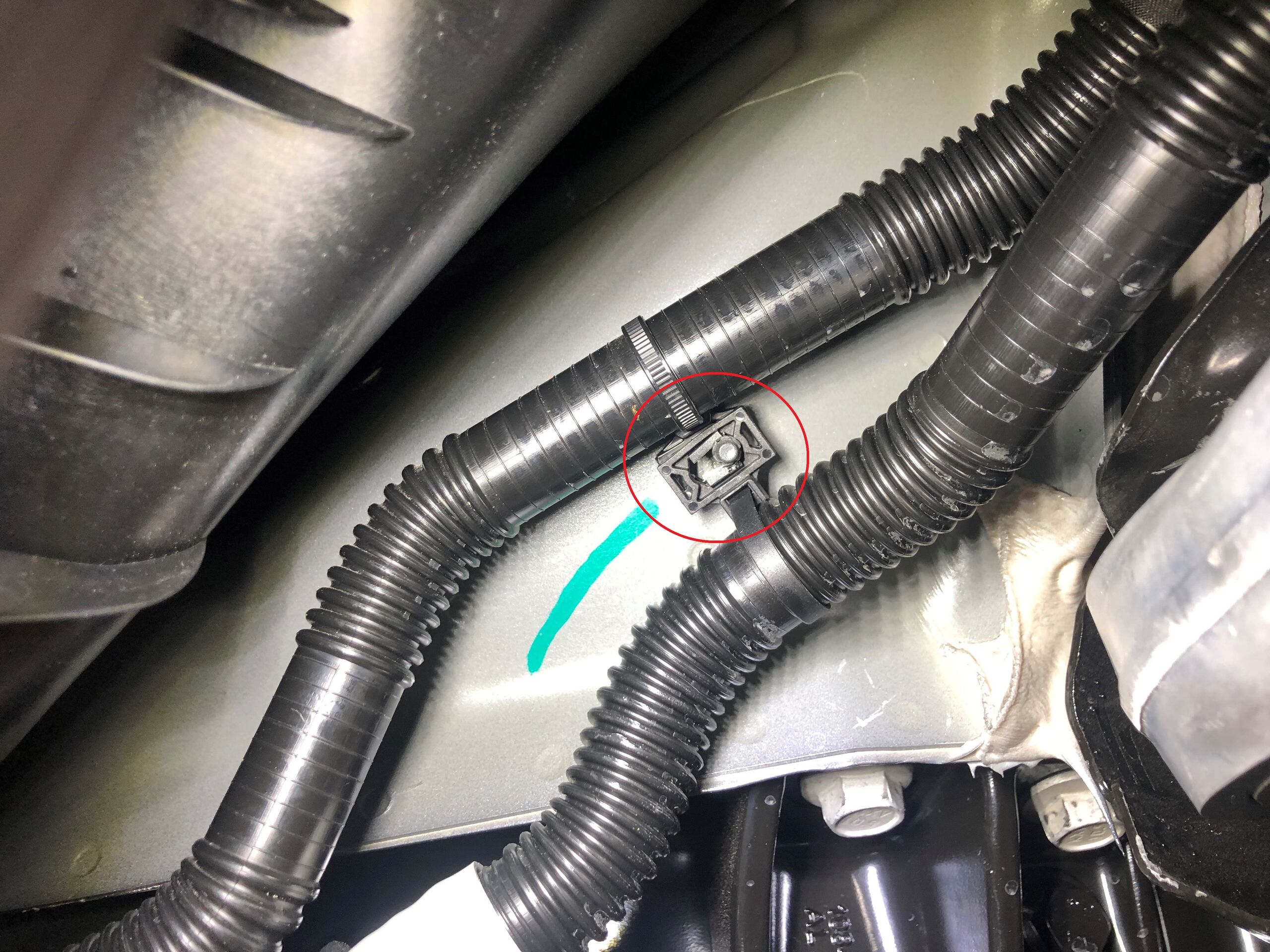

  24. 从车身上松开黑色线束夹。

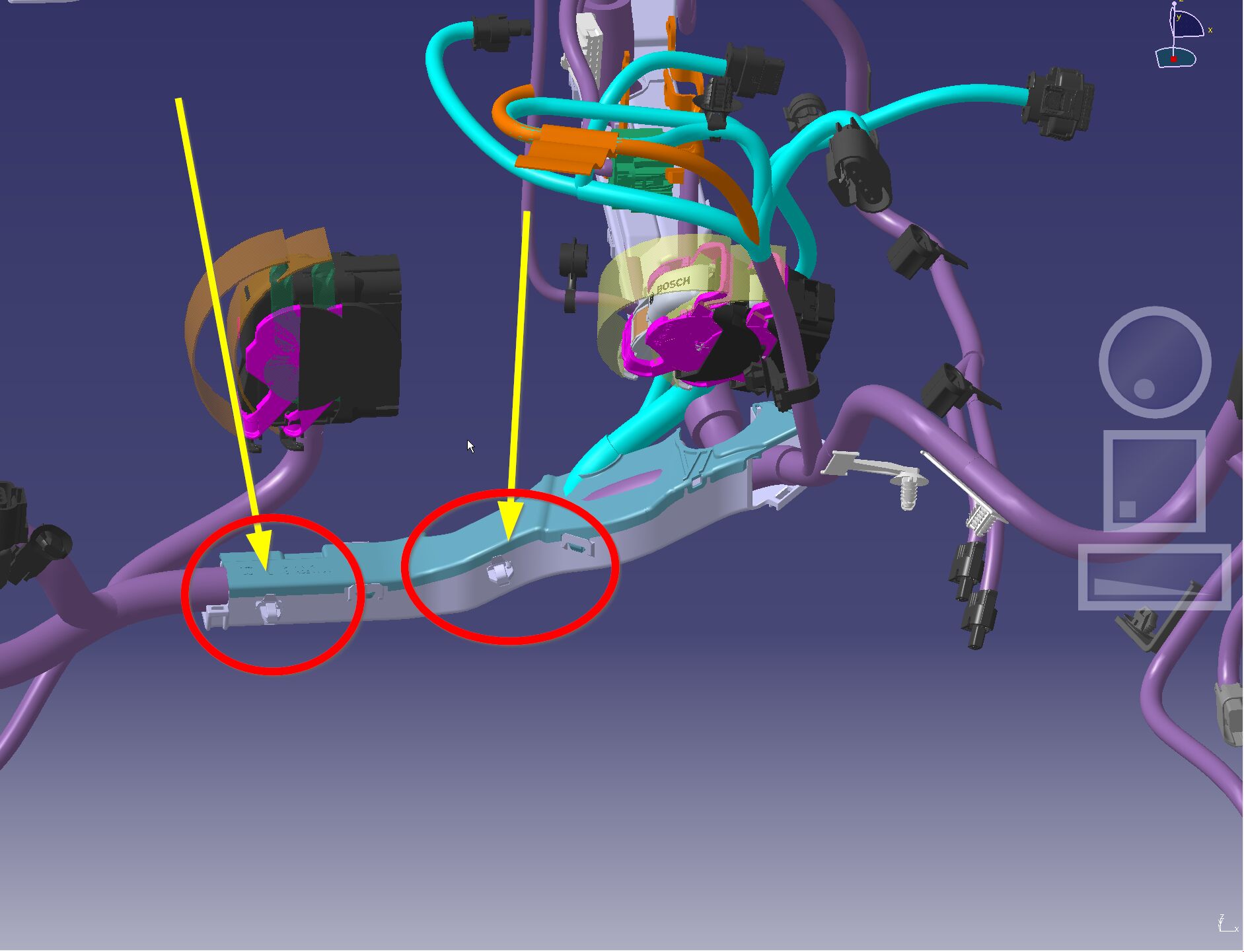

  25. 松开左侧车架纵梁区域周围的前部线束夹(2 个)。
  26. 将前部线束夹从左侧车架纵梁区域拆下。

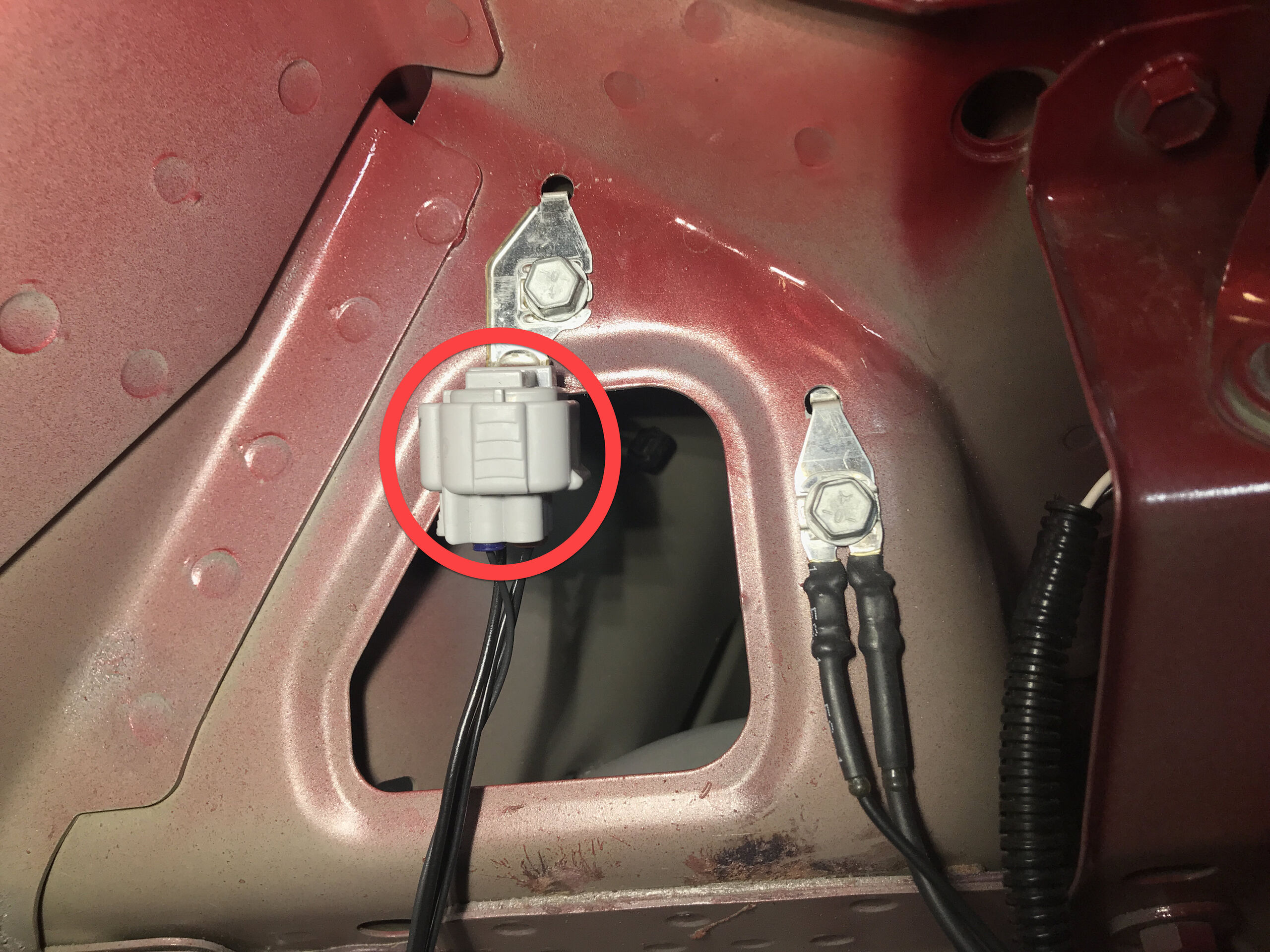

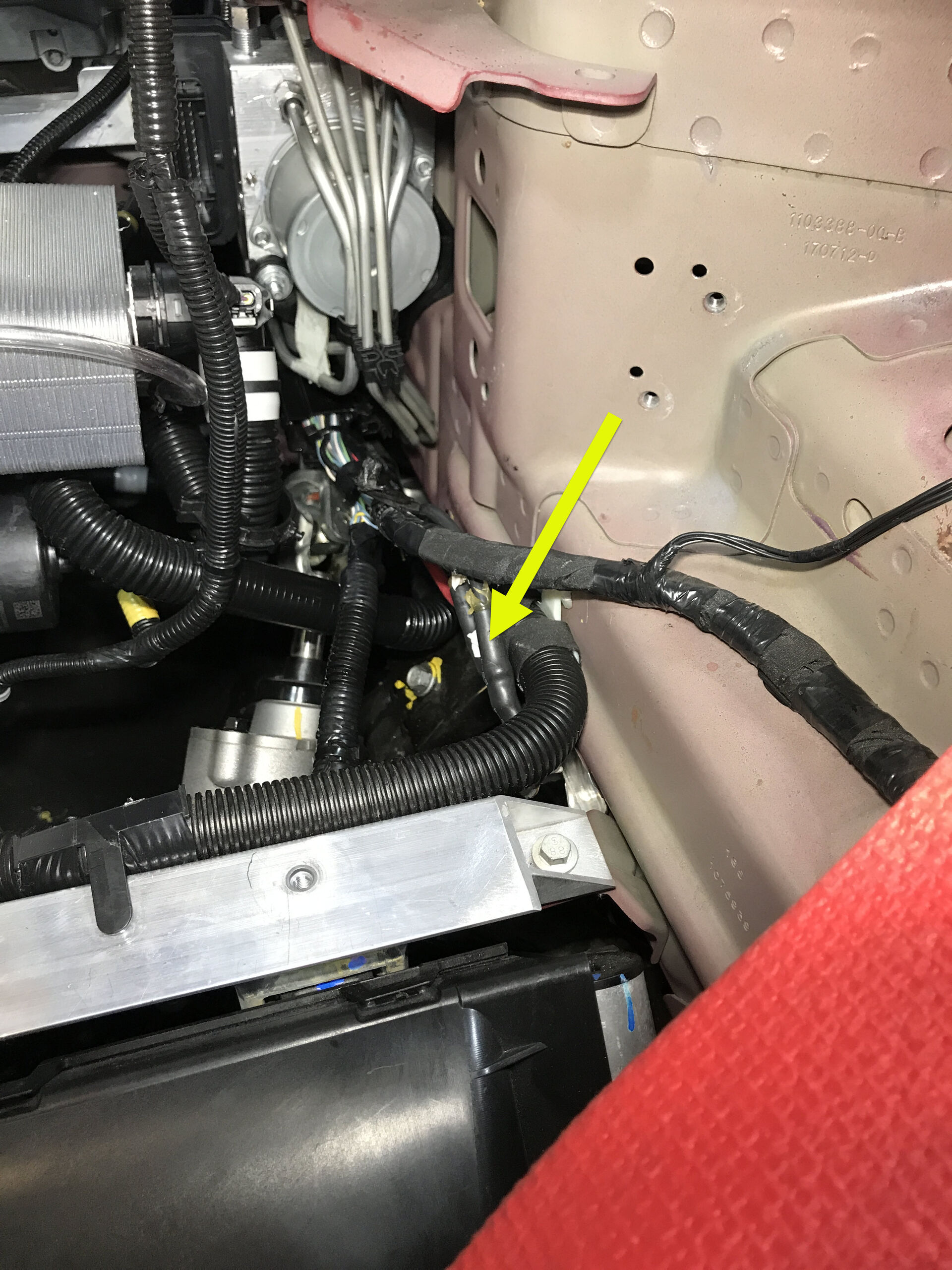

  27. 从左侧车架纵梁区域断开接地连接器 (G011)。
  28. 将前部线束左侧移至一旁,以留出间隙。
  29. 断开防抱死制动系统单元上的连接器。
  30. 将机油排放容器放在防抱死制动系统单元下方。

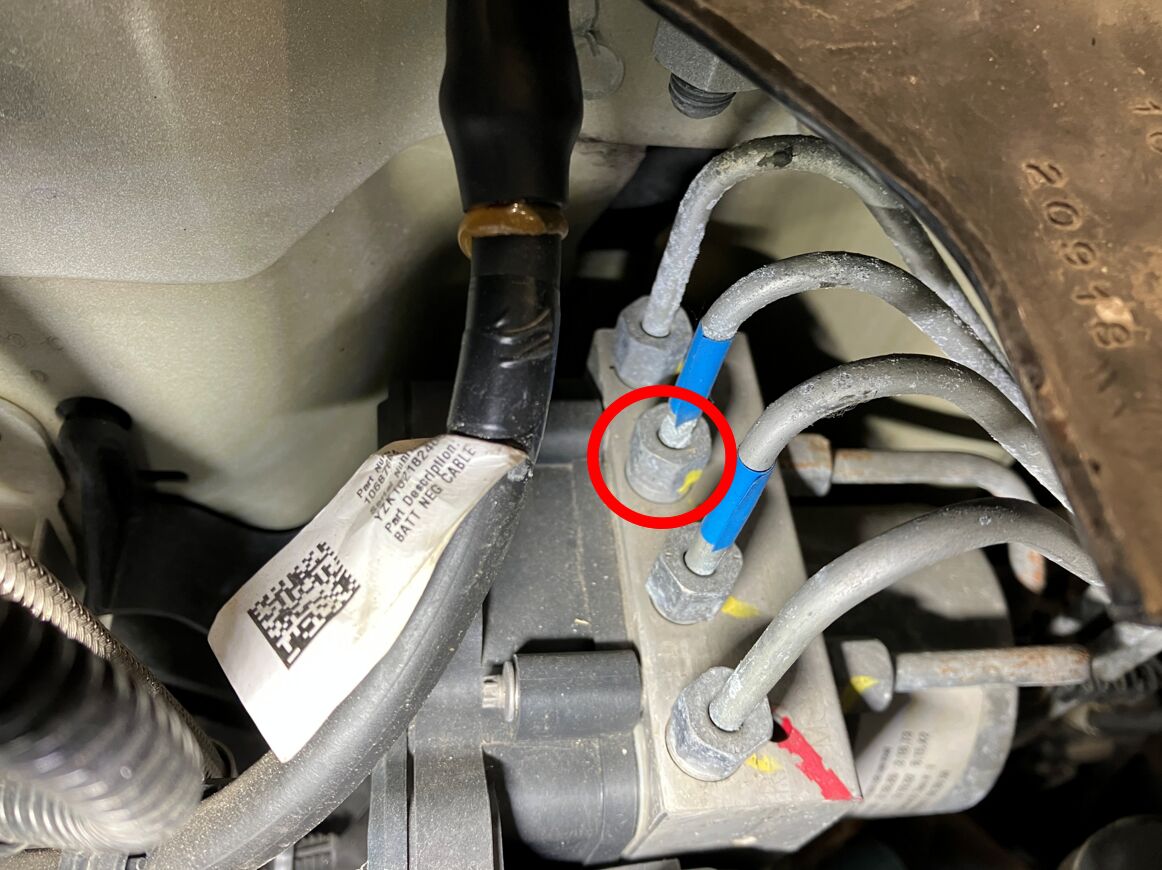

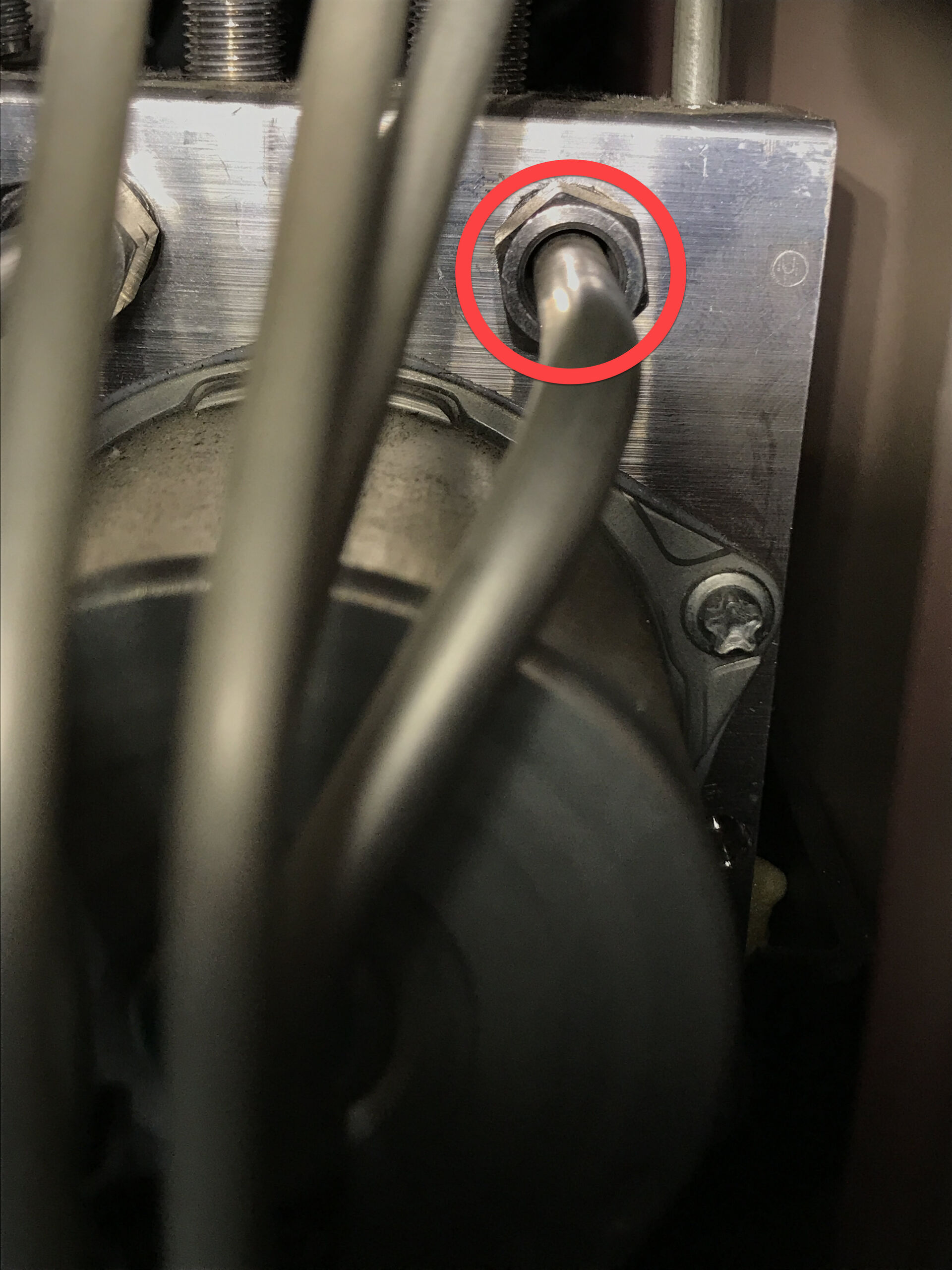

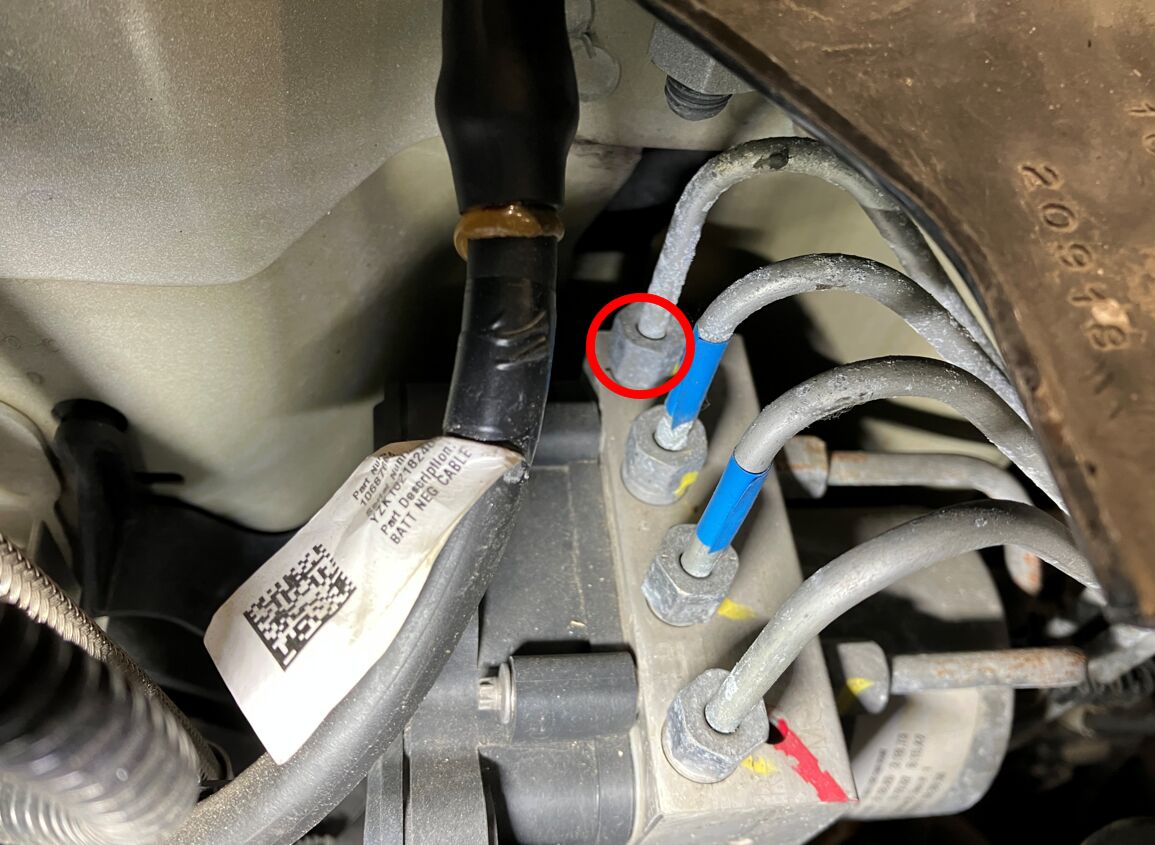

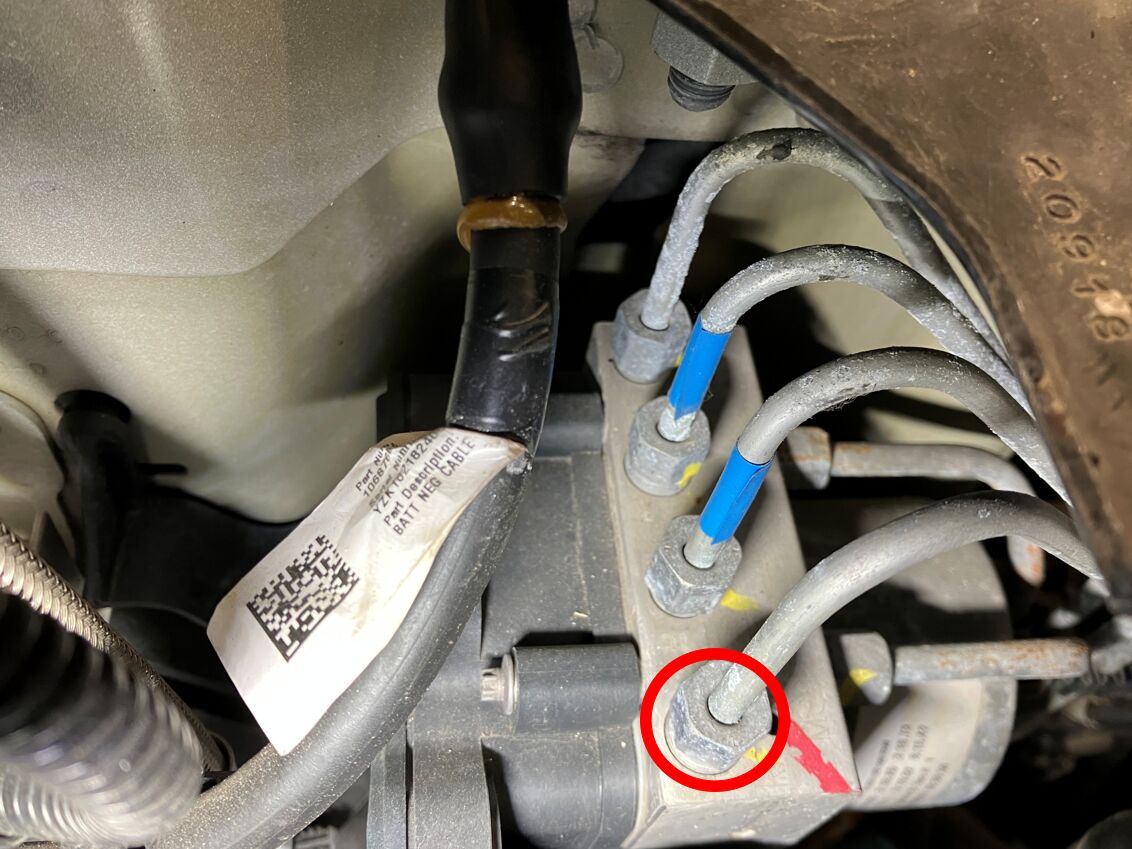

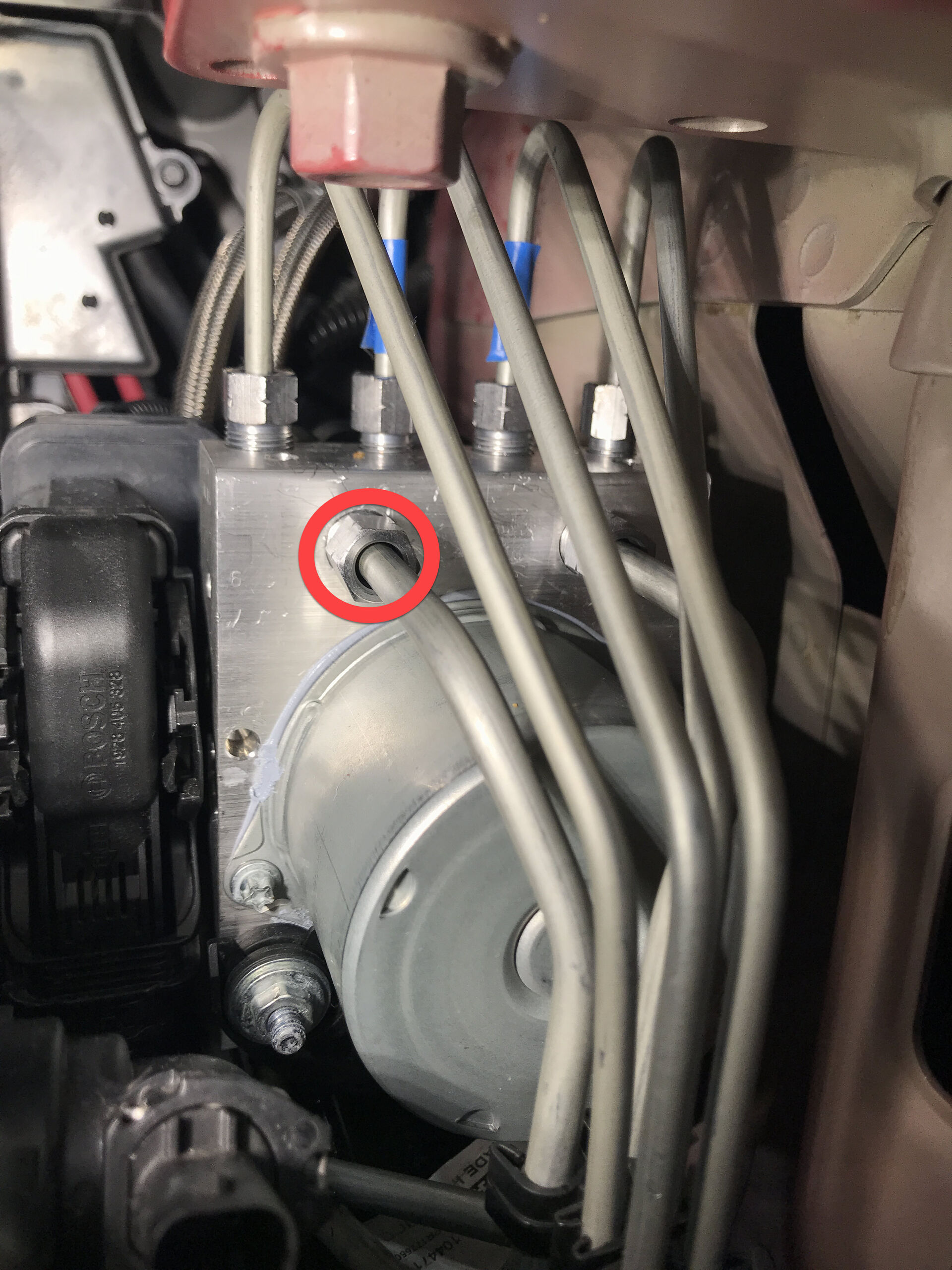

  31. 拆下将 RH 前制动管路管束固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  32. 拆卸将左后制动管路管束固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  33. 拆卸将右后制动管路管束固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  34. 拆卸将左前制动管路管束固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  35. 拆卸将主缸辅助管固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  36. 拆卸将主缸主管固定到防抱死制动系统单元的螺母(扭矩为 16 Nm)。
  37. 拆卸固定主缸制动管路与 4 管束的支架。

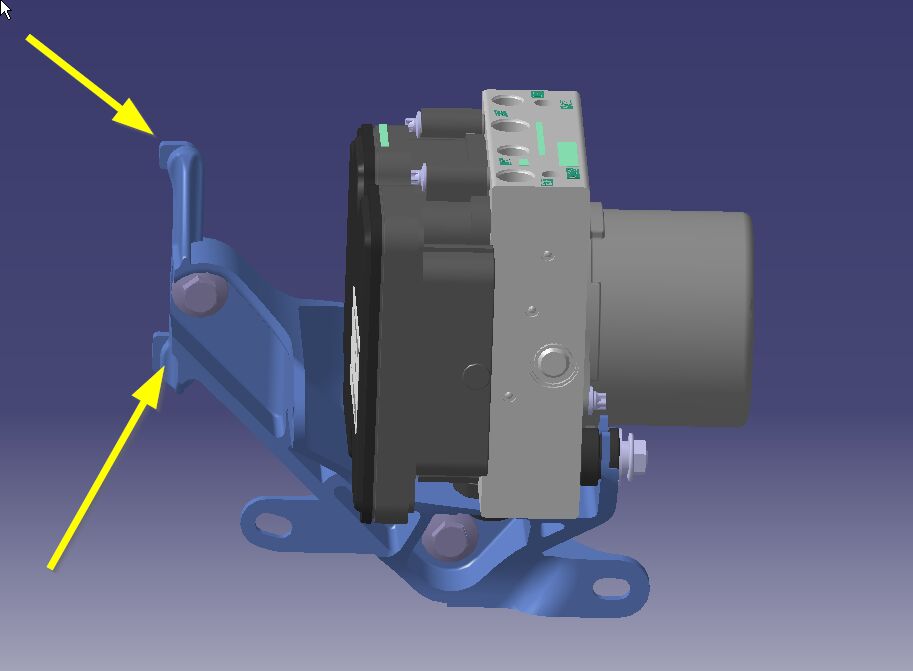

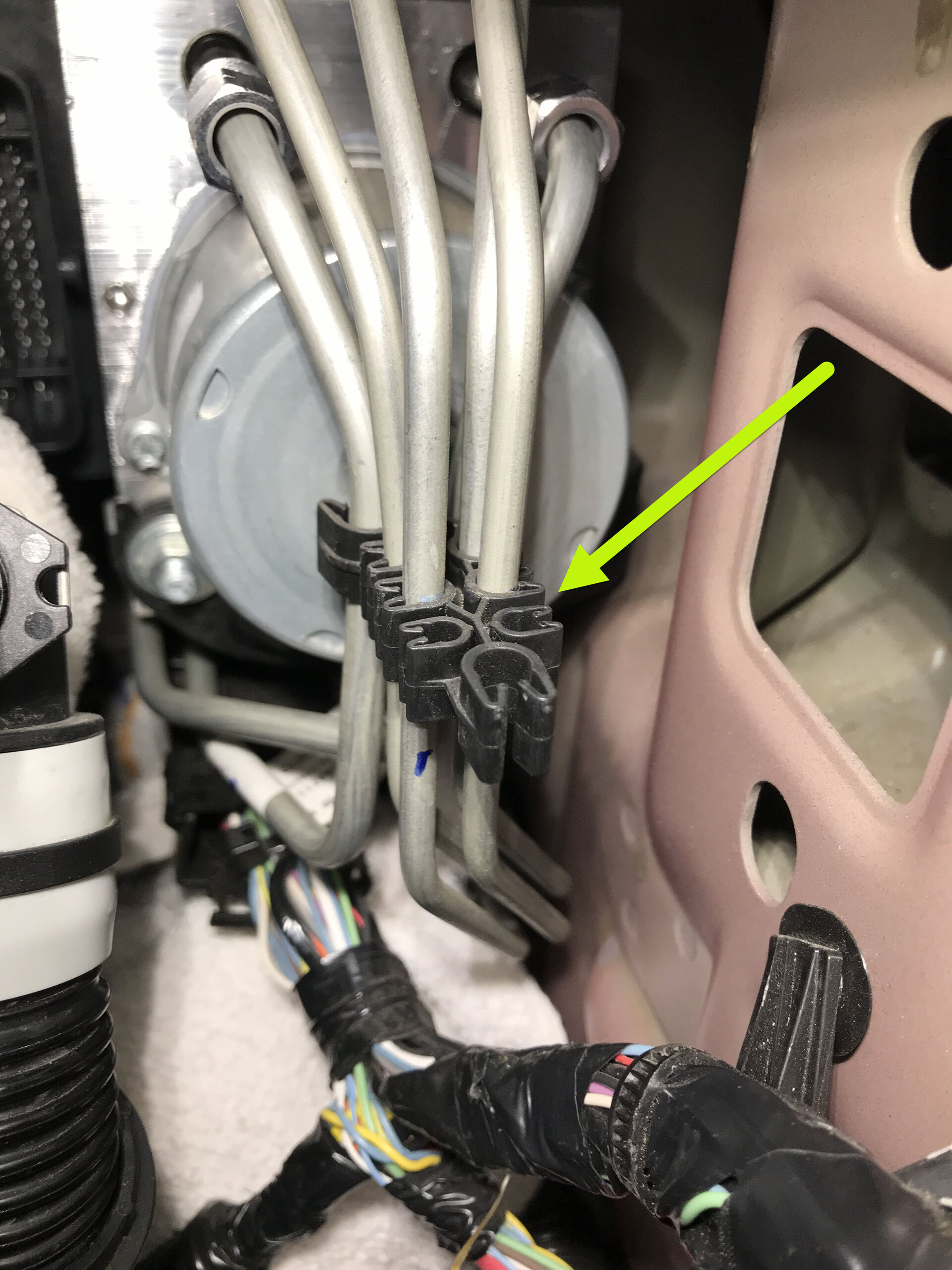

  38. 将主缸制动管路从防抱死制动系统单元支架后侧的卡子上松开。

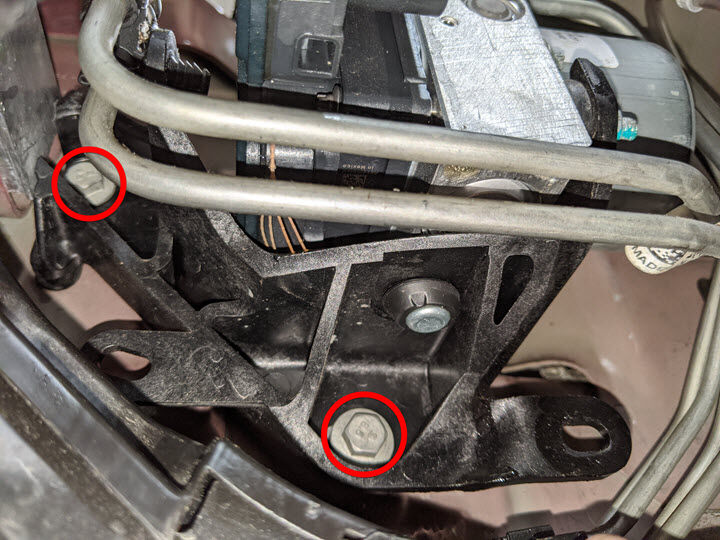

  39. 拆卸将防抱死制动系统单元固定到车架纵梁的螺栓(2 个)(扭矩为 10 Nm)。
  40. 小心地将防抱死制动系统单元连同支架一起从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    将防抱死制动系统单元向 12V 电池区域滑动,以将其拆下。
  41. 在制动助力器和储液罐区域下方放置吸收性材料,然后从储液罐中排出尽可能多的制动液。

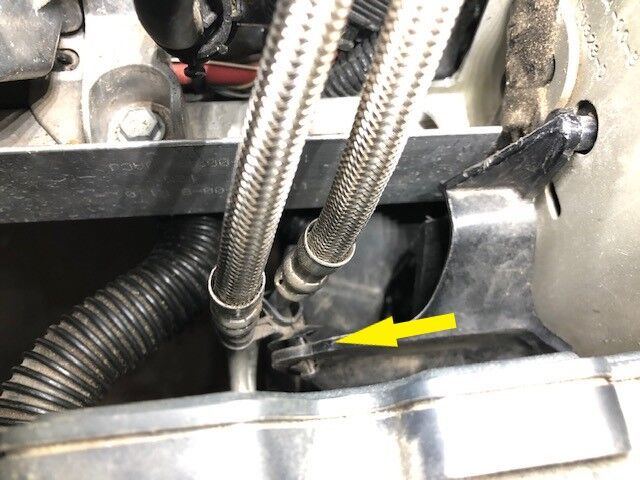

  42. 断开将前部和后部制动管路固定到制动助力器的螺母(扭矩为 16 Nm)。
  43. 将车辆举升到适宜的作业高度。

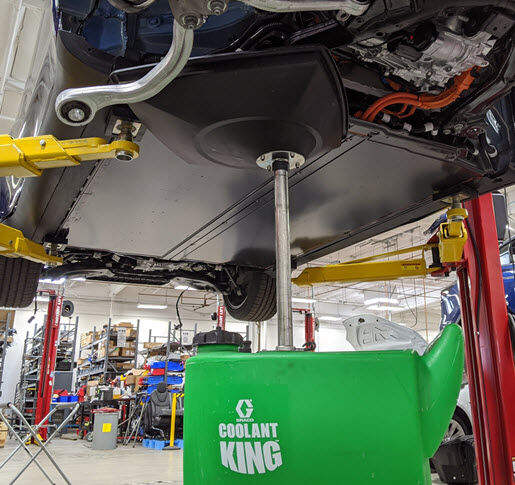

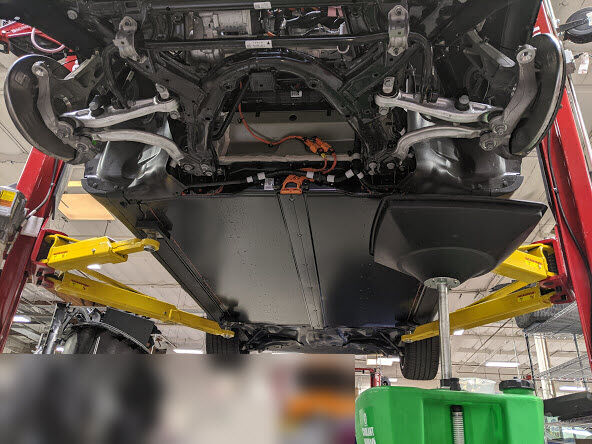

  44. 将冷却液排放容器放置在高压电池 LH 前侧下方。

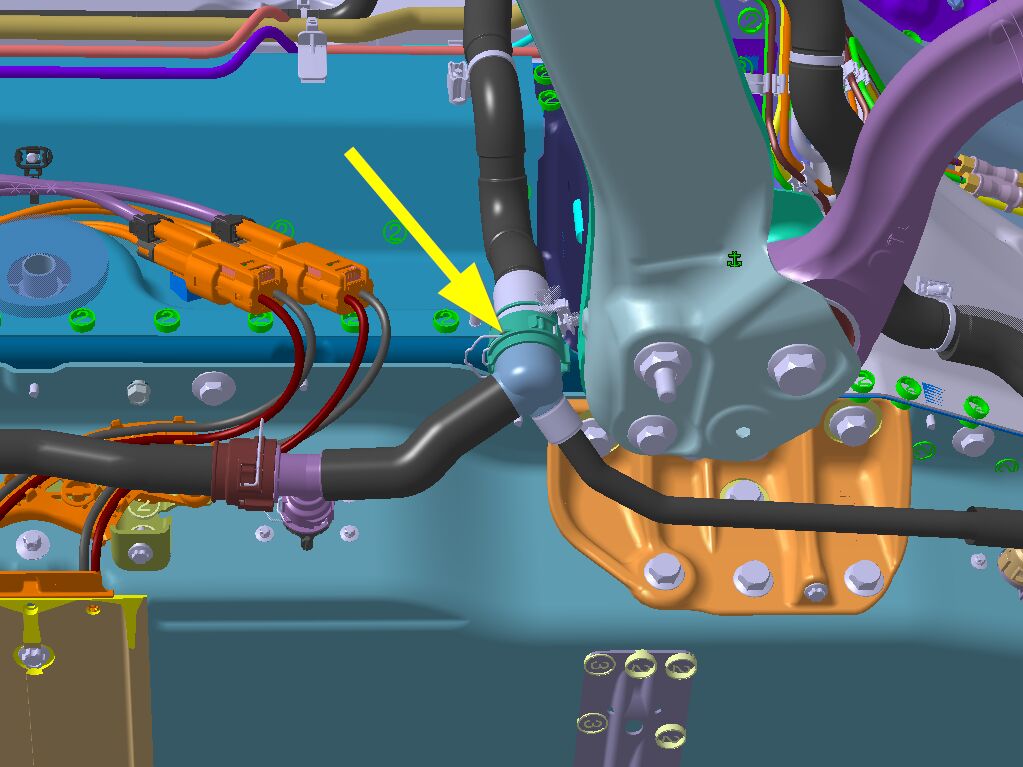

  45. 拆卸将高压电池前歧管软管固定到车身的卡子。

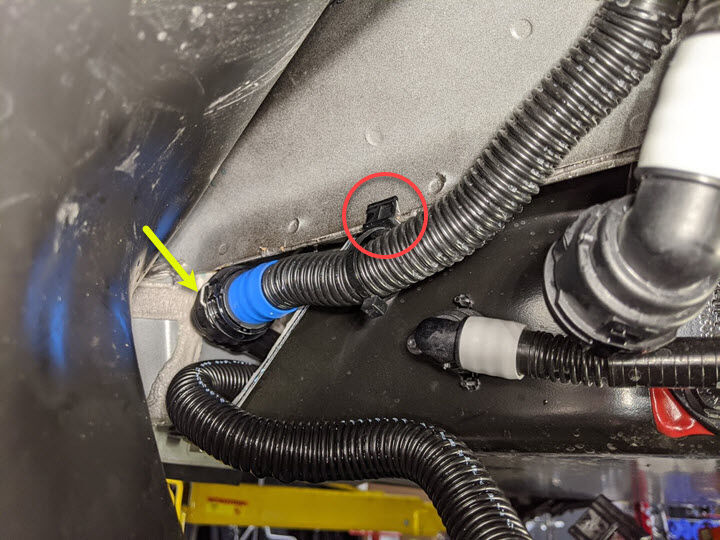

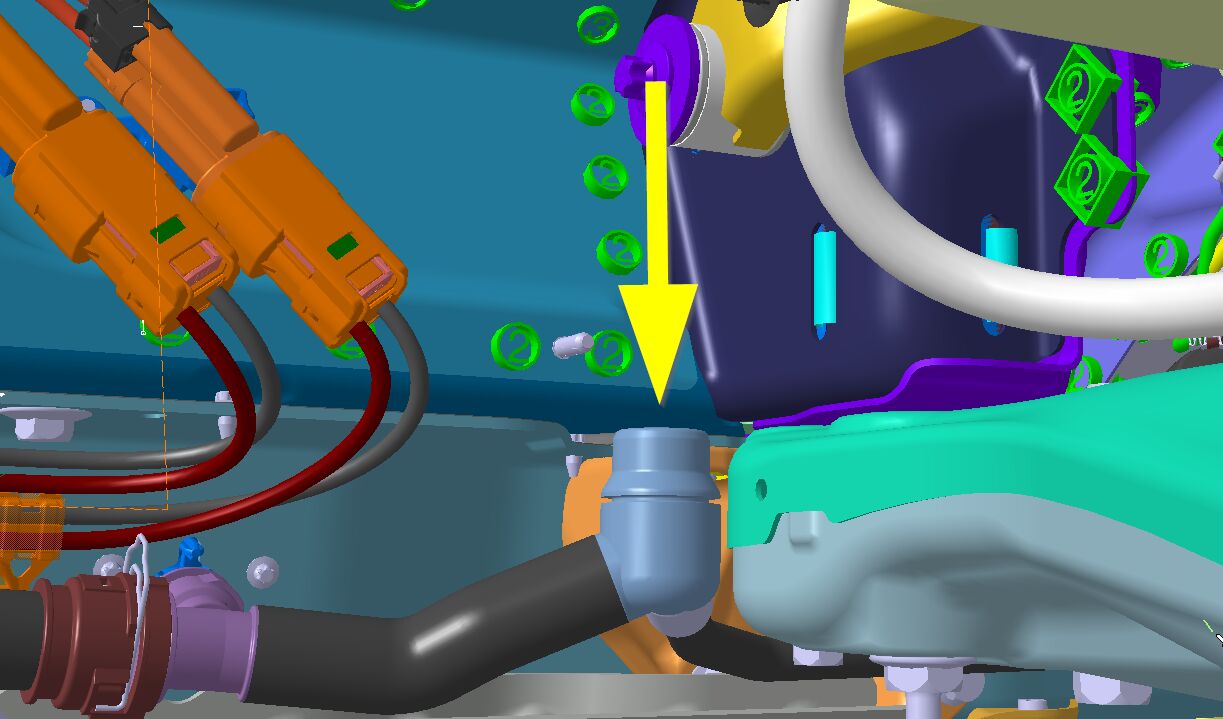

  46. 从高压电池前歧管软管上断开制冷器至电池软管。
  47. 堵住歧管软管的外接口侧。
  48. 将冷却液软管夹从 12V 电池横梁上拆下。

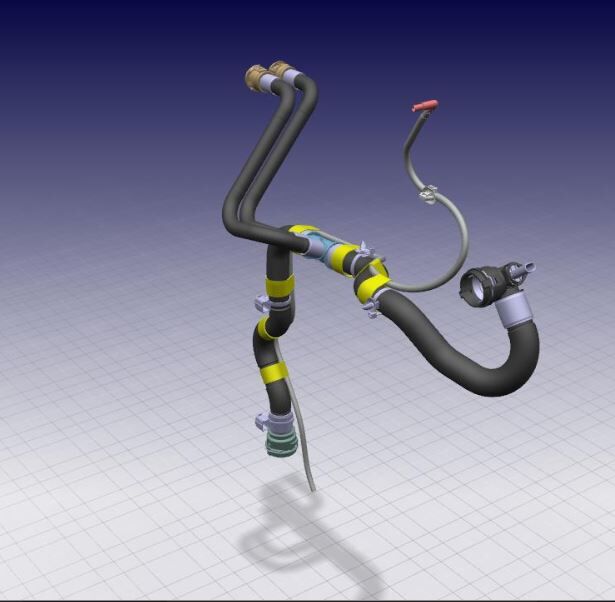

  49. 将制冷器至电池软管从车上拆下。
  50. 从支架上松开连接器。

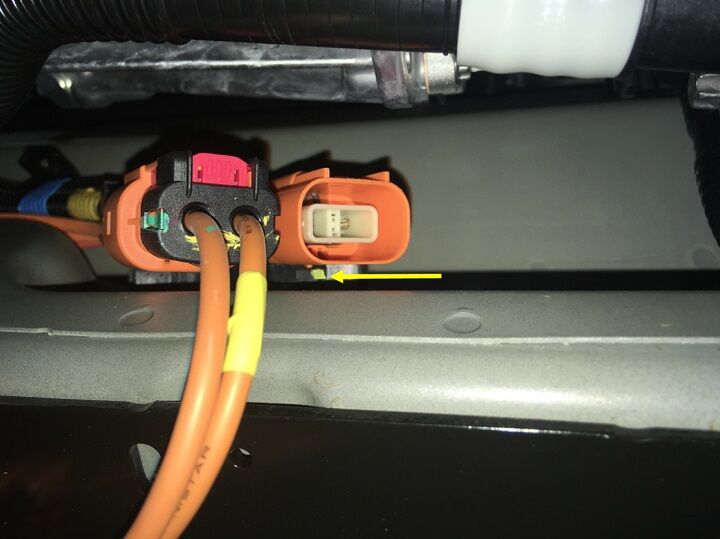

  51. 断开空调压缩机高压线束连接器。

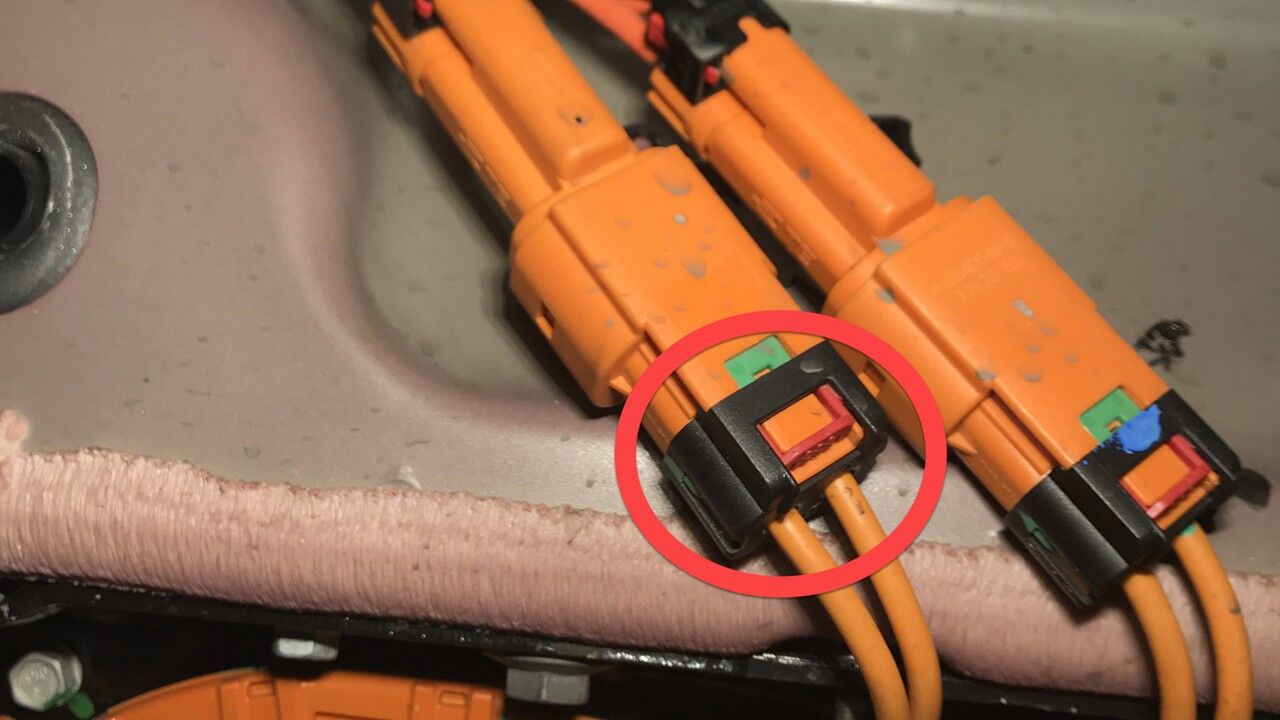

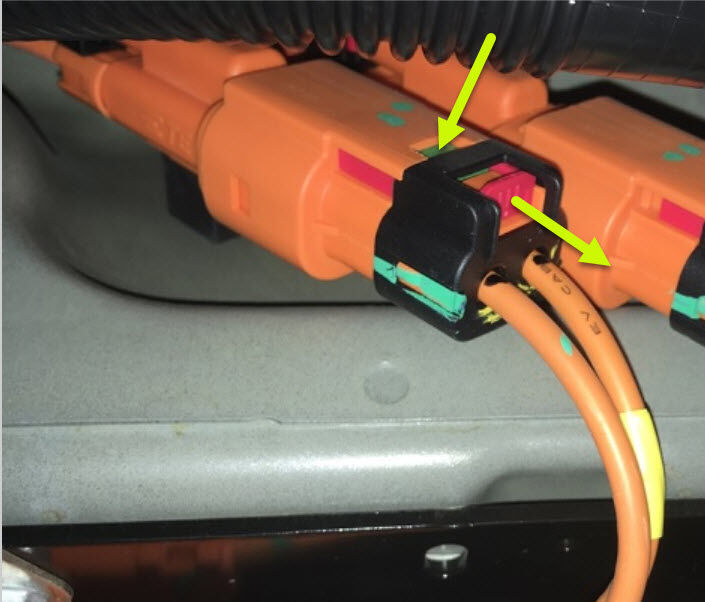

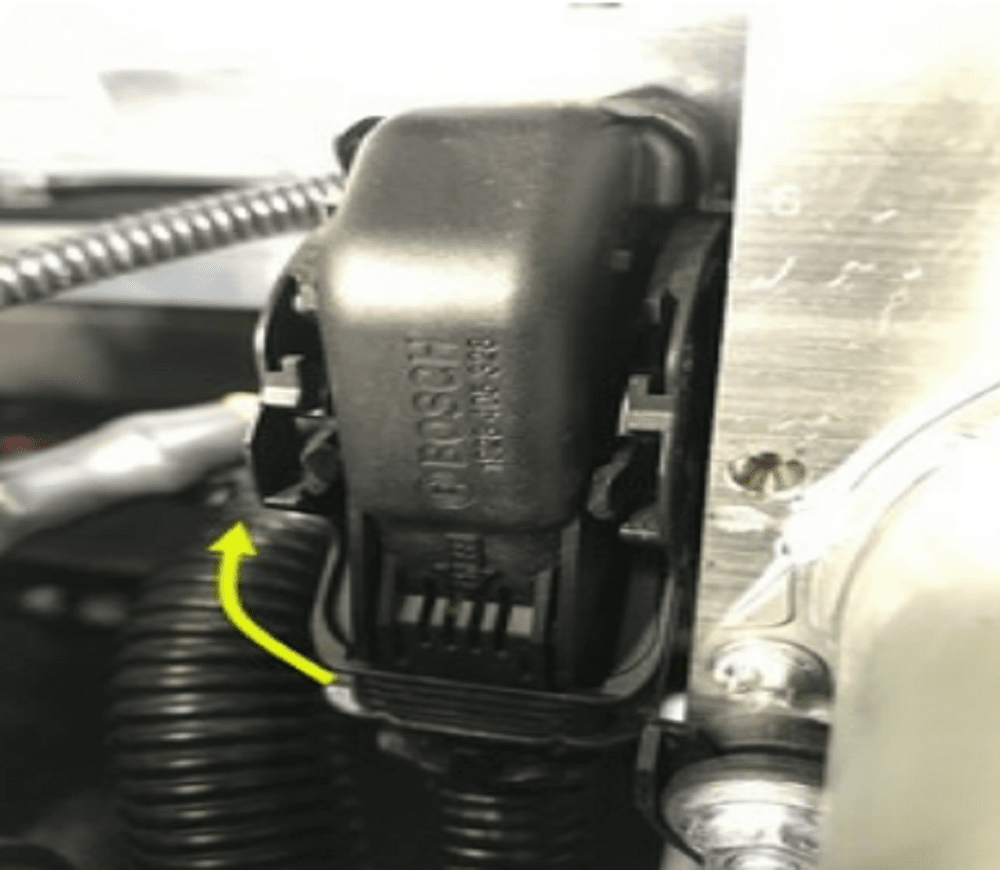

    此连接器是一个 2 级推放式连接器。向后拉红色锁片以解锁,然后推橙色唇口并拉回“第 1 级”。推绿色唇口并拉回以断开。

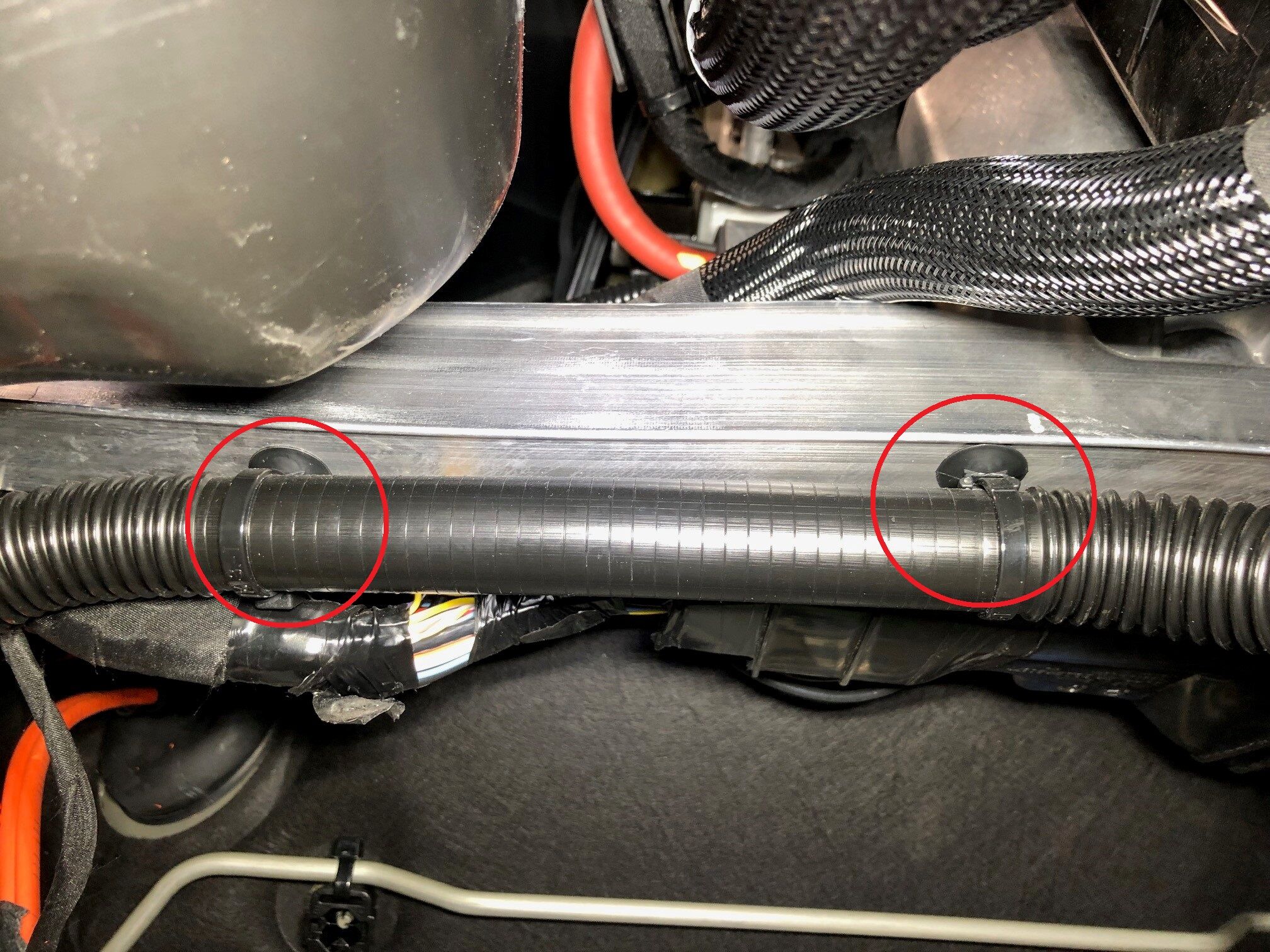

  52. 松开将 12V 线束固定到车身的夹子(3 个)。

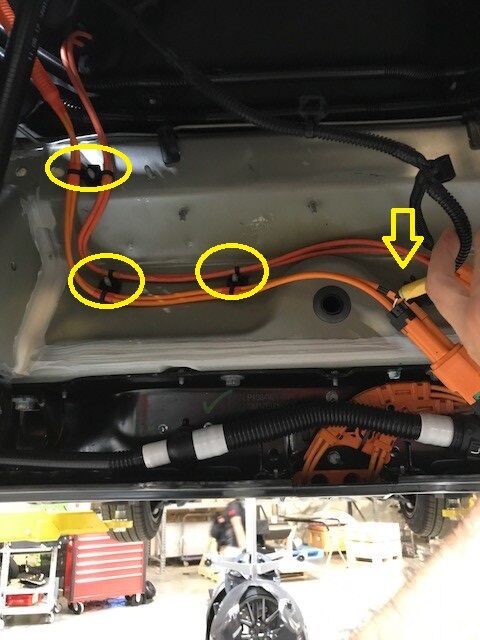

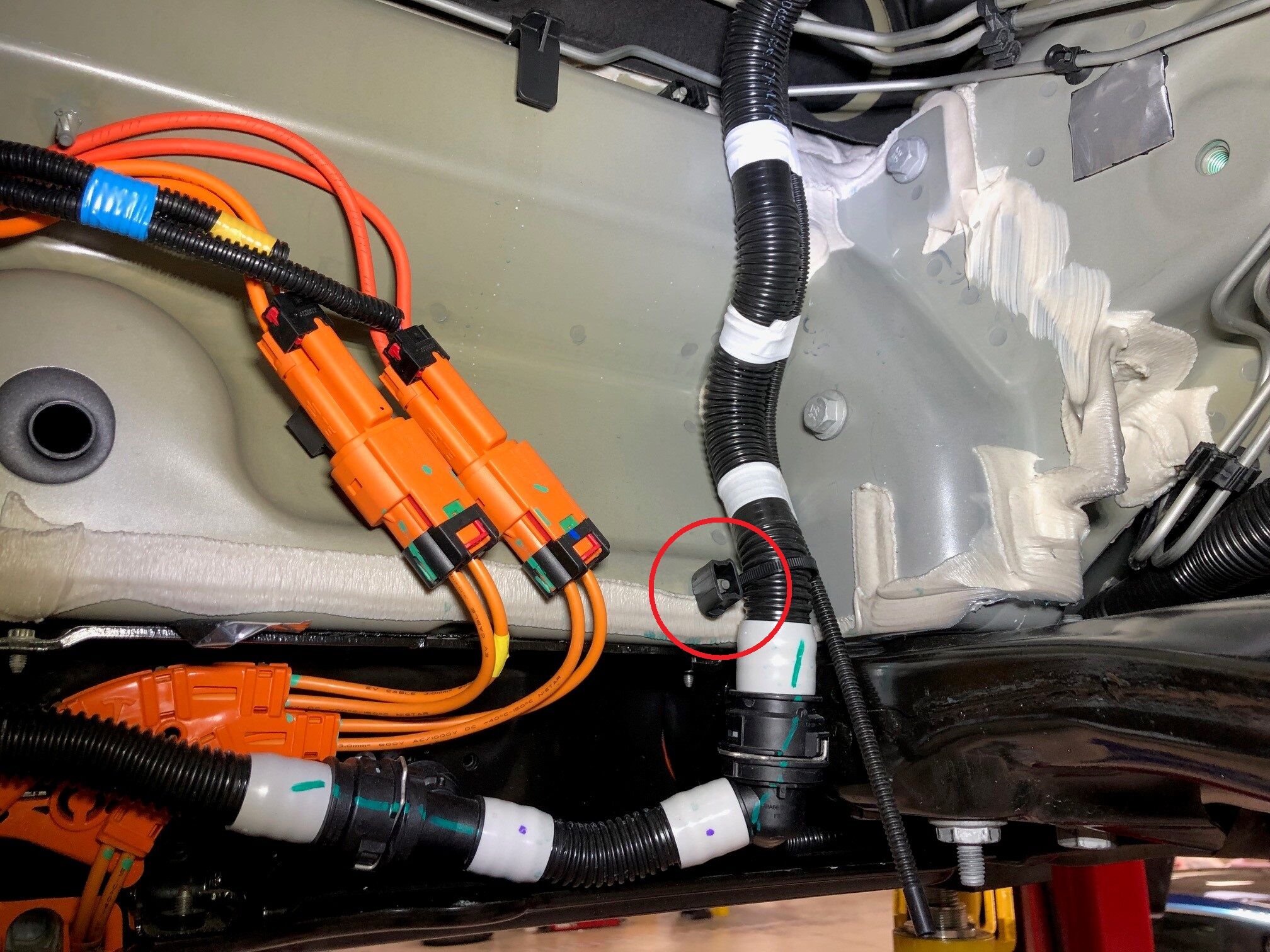

  53. 松开将高压电缆固定到车身的夹子(7 个)。

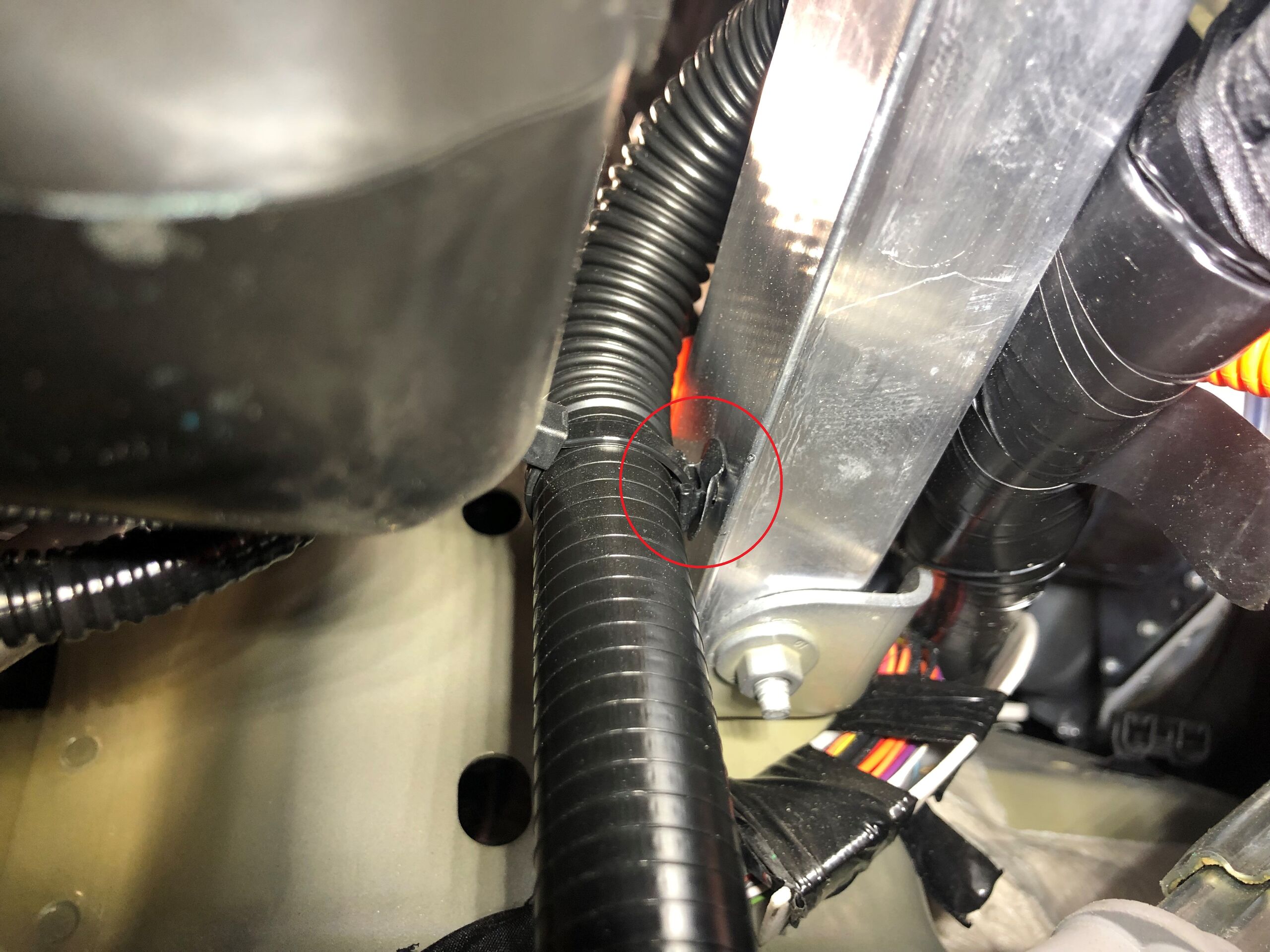

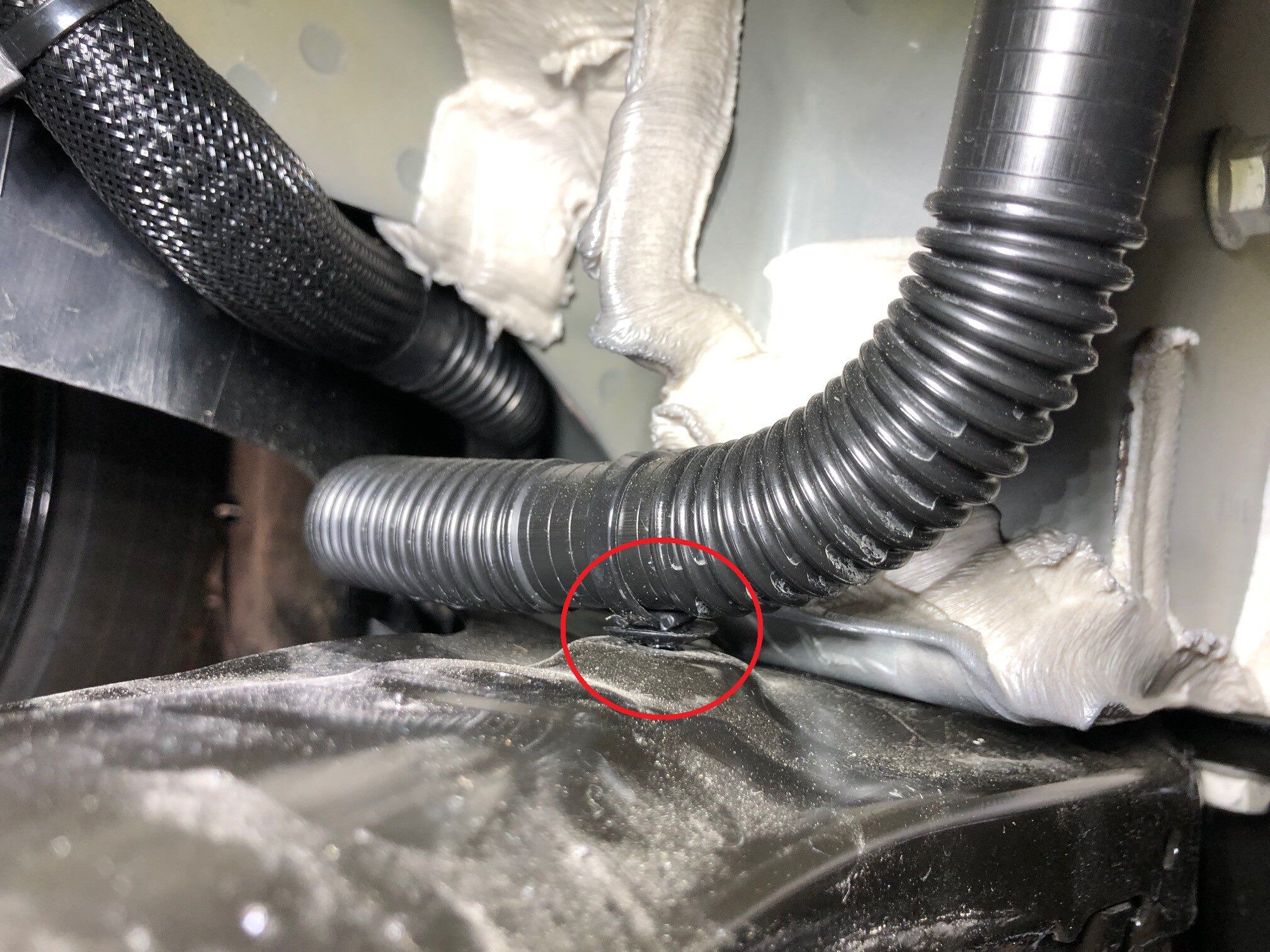

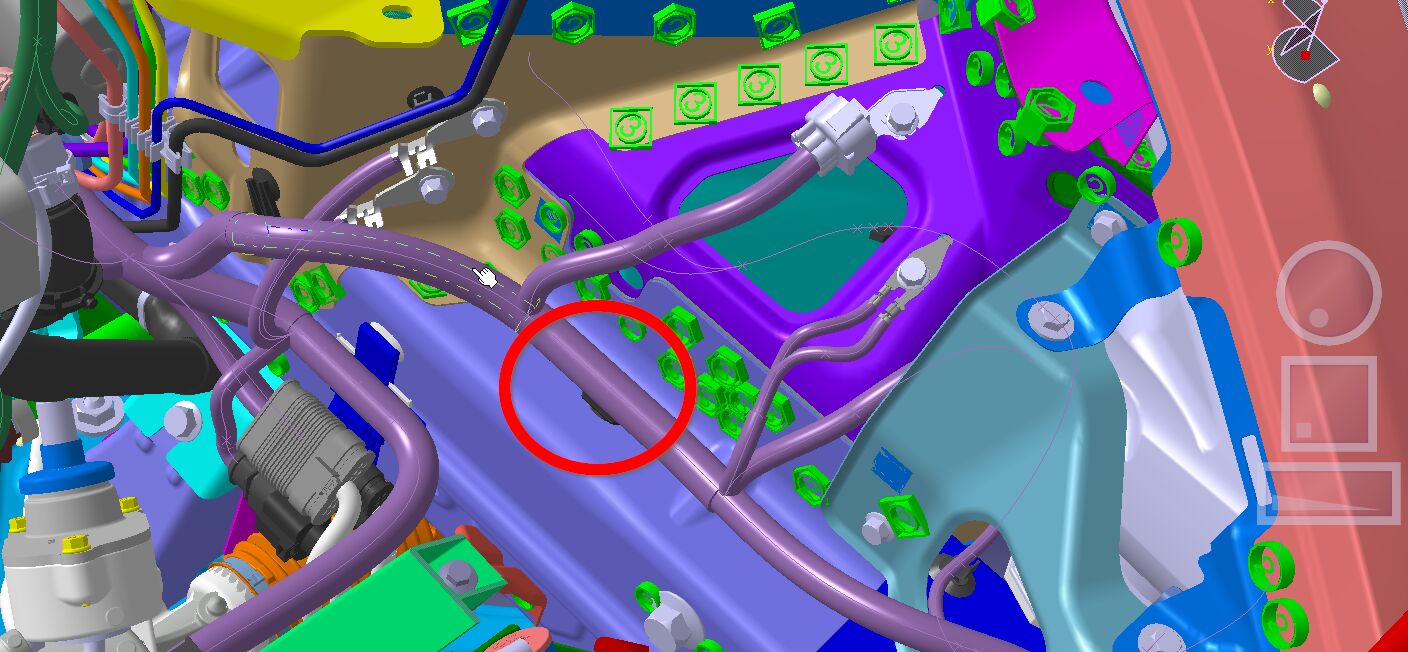

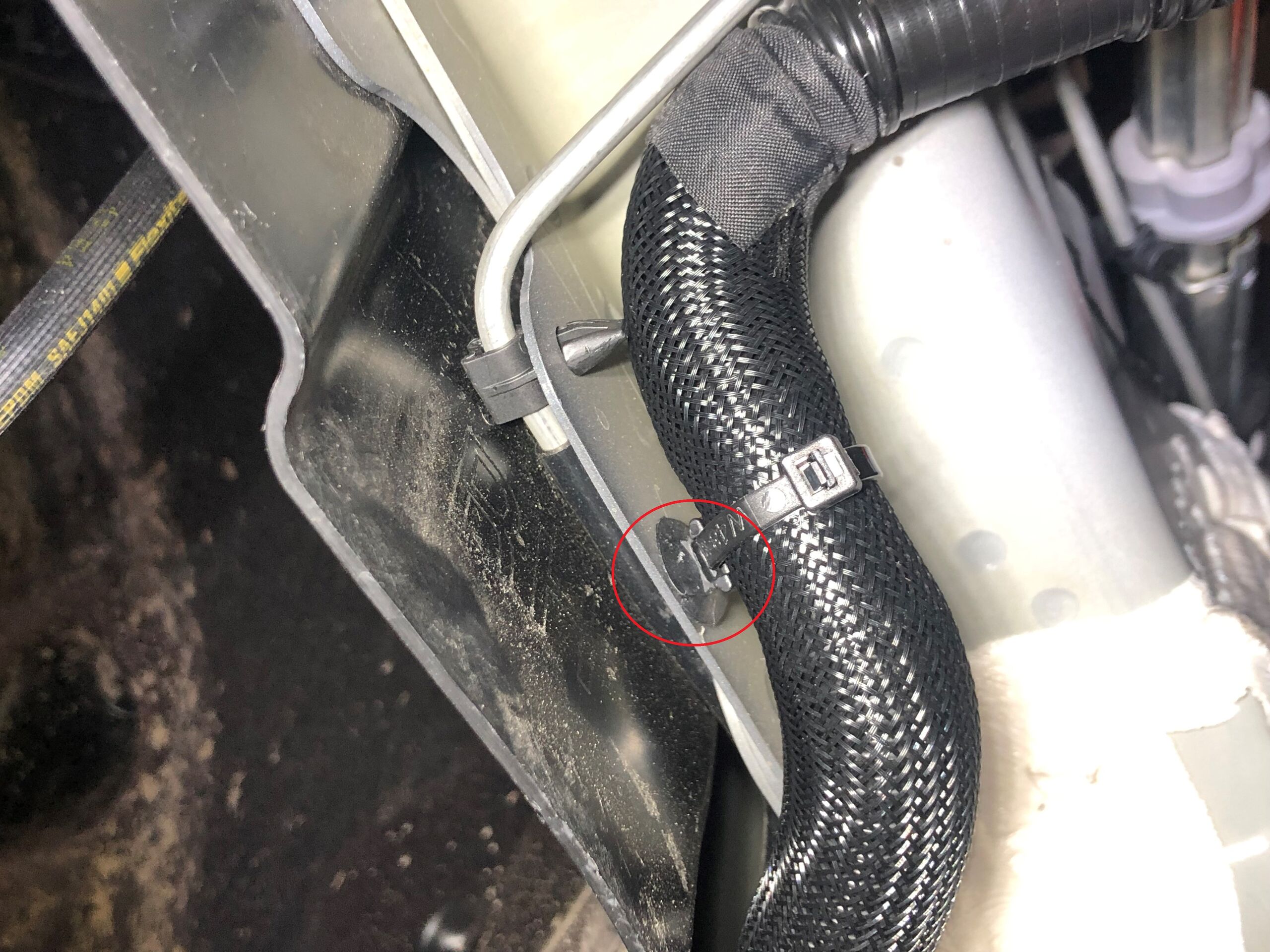

  54. 拆卸将制动管路固定到车身的夹子(2 个)。
  55. 拆卸将右前轮毂内衬固定到右侧门槛板的推拉式卡子。
  56. 使用弹力带拉回 RH 前轮内衬。将弹力带固定到副框架上。
  57. 在高压电池右前侧下方放置冷却液排放容器。

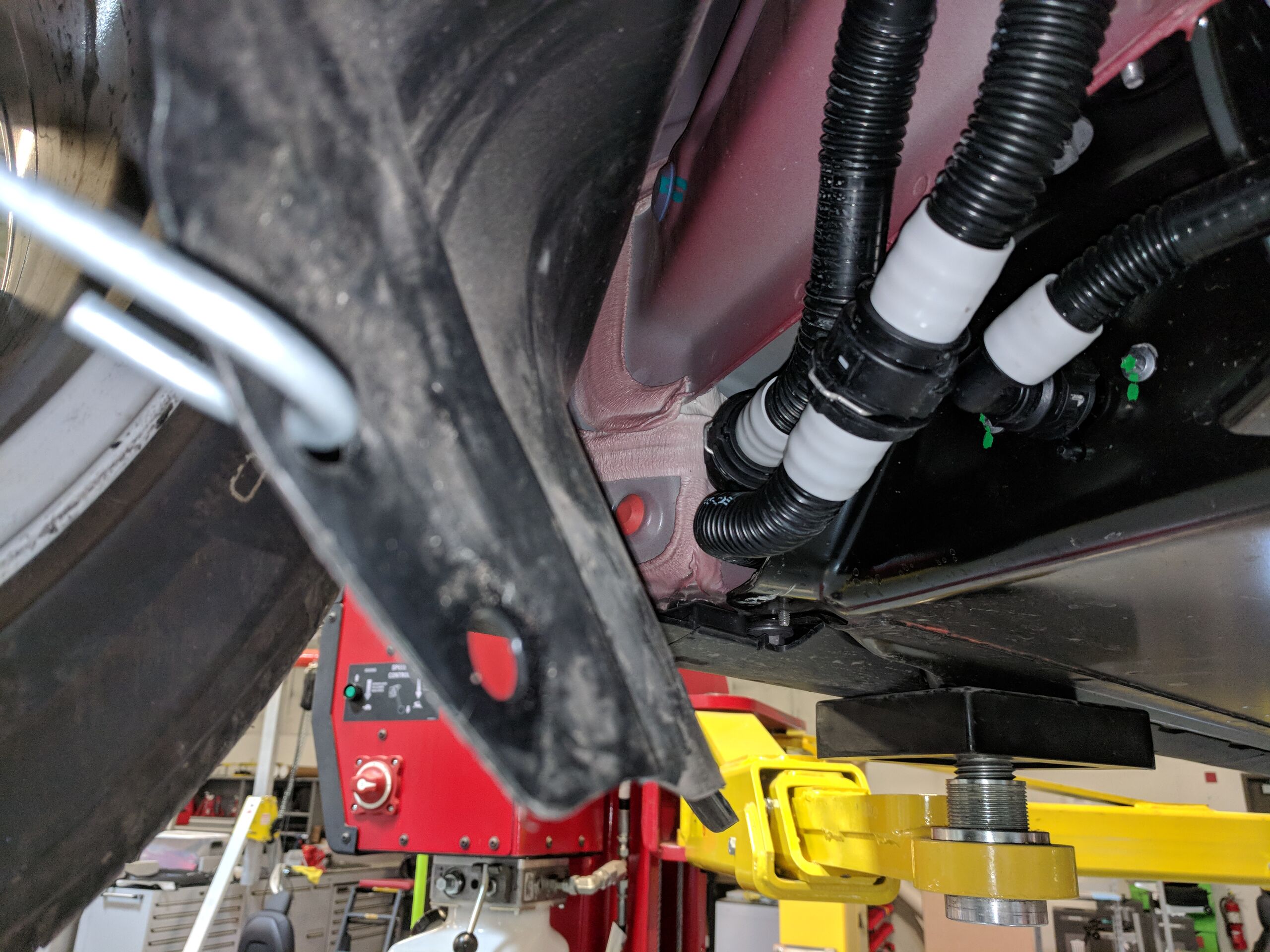

  58. 断开动力总成供给软管并堵住软管的外接口侧。
  59. 取走车辆下方的冷却液排放容器。
  60. 从车身 RH 侧拆下后部 PT 供给软管夹。
  61. 将冷却液软管夹(3 个)从 12V 电池横梁上拆下。
  62. 将前驱动单元旁通软管夹从副车架上拆下。

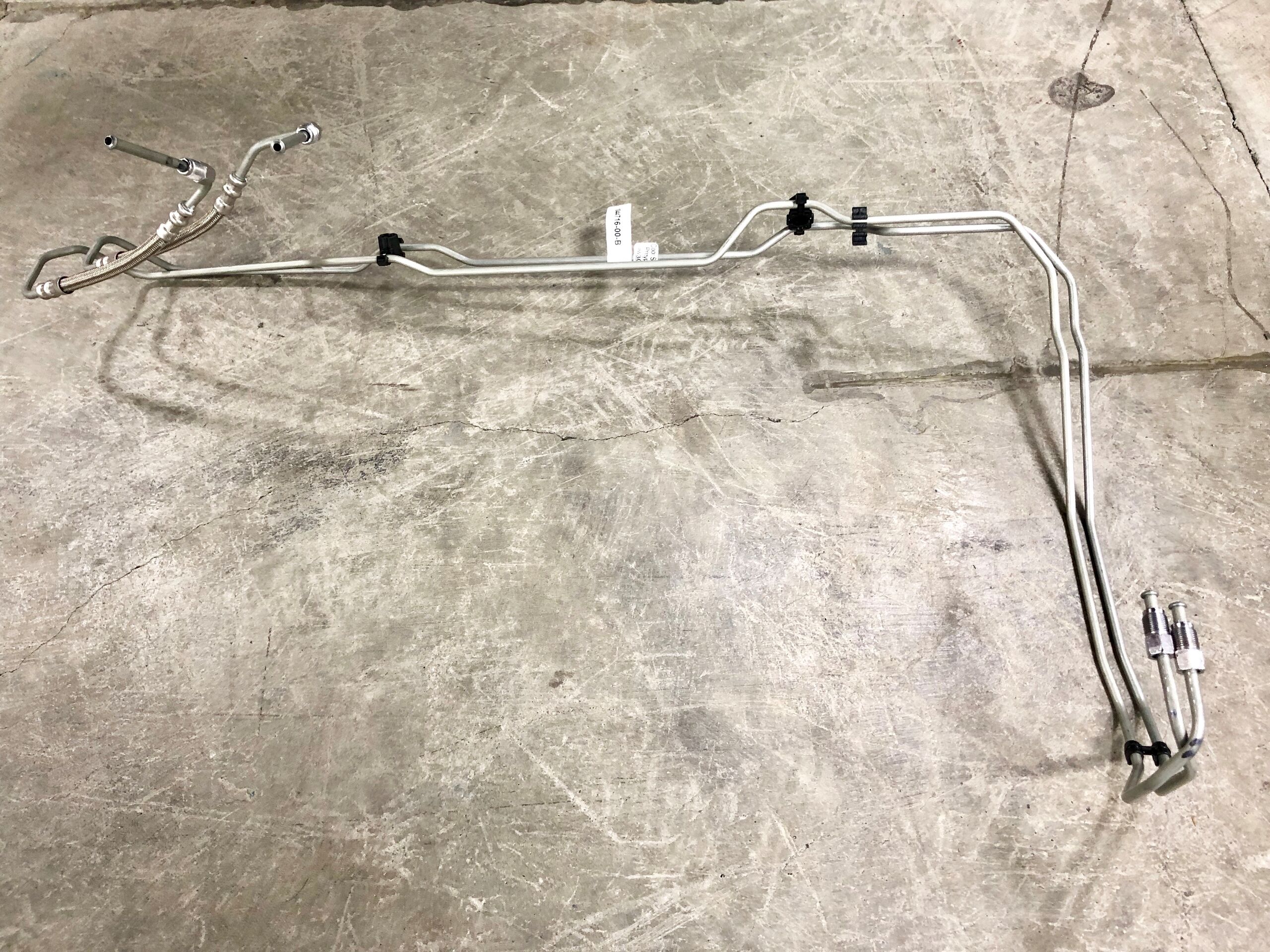

  63. 从车辆上拆下制动管路管束。
    Informational PurposesAn informational icon, calling your attention
    将管束移向 RH 前部,然后从转向柱区域拆下制动管路,并将其从前副框架腔体之间取出。

安装

安装程序与拆卸程序相反,以下各项除外:

  1. 安装前围篦板前,将超级瓶充注至适当液位。
    Informational PurposesAn informational icon, calling your attention
    确保液位比 MAX 线高 5 毫米。
  2. 运行 Toolbox 3 例程:
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    2. 选择“Actions/Autodiag”选项卡,然后搜索“vcfront”。
    3. 选择TEST-RESET_VCFRONTSearch for routine in ToolboxVCFRONT UDS ECU ResetLow Voltage / Power Distribution - Reset VCFRONTMid Voltage / Power Distribution - Reset VCFRONT,点击 "Run"。等待例行程序完成。
    4. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,点击 “Run”。等待例行程序完成。
  3. 检查超级瓶中的冷却液液位,如需要可充注。
  4. 将前流线型护板安装到车辆之前,排放制动系统中的压力。请参阅制动液排放/冲洗
  5. 安装完成后,进行道路测试并确认制动踏板触感和刹车性能良好。
