半轴 - 后驱动单元 - LH（拆卸和更换）

校正代码 40302002 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025 年 4 月 4 日：添加了“根据悬架定位表确定是否需要进行定位检查，如果需要，确定需进行哪种类型的定位检查”的步骤。
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10
  • 1498673-00-A 轴拆卸工具线缆套件，Model S/Model X/Model 3
  • 1096075-00-A 液压轮毂轴承拉拔器工具

拆卸

  1. 用双柱举升机举升车辆。请参阅 举升车辆 - 双柱举升机。
  2. 松开 LH 后轮毂螺母，但请勿在此时拆下车轮。请参阅 轮毂总成（拆卸和安装）。
  3. 松开 LH 后轴螺母，但此时请勿将其拆下。
  4. 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。

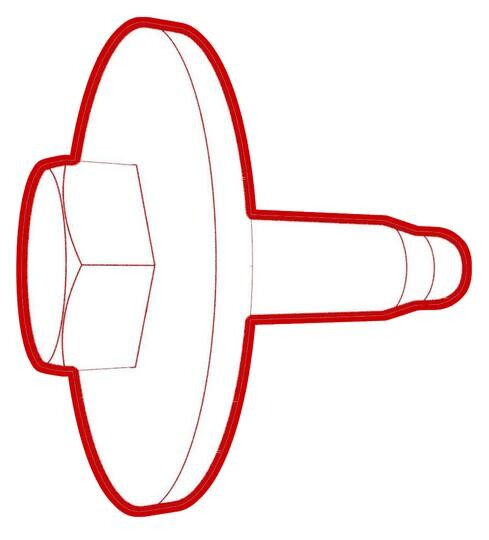

  5. 拆下固定 LH 后悬架护板的螺栓。
  6. 拆下 LH 后车轮。
  7. 拆下 LH 后轮拱内衬。请参阅 轮拱内衬 - 后 - LH （拆卸和更换）。
  8. 松开 LH 后驻车制动钳。请参阅 驻车制动 - 钳 - 后 - LH（释放）。
  9. 拆下并弃用将 LH 后制动钳支架固定到转向节的螺栓。
  10. 从 LH 后悬架上拆下 LH 后制动钳，然后使用 S 型挂钩将其挂在车身上。
  11. 拆下并弃用将 LH 后防抱死制动系统车轮转速传感器固定到转向节的螺栓，然后从转向节上拆下传感器。
  12. 松开夹子，然后拆下将 LH 后防抱死制动系统车轮转速传感器电缆固定到 LH 后转向节和副框架支架的索环。

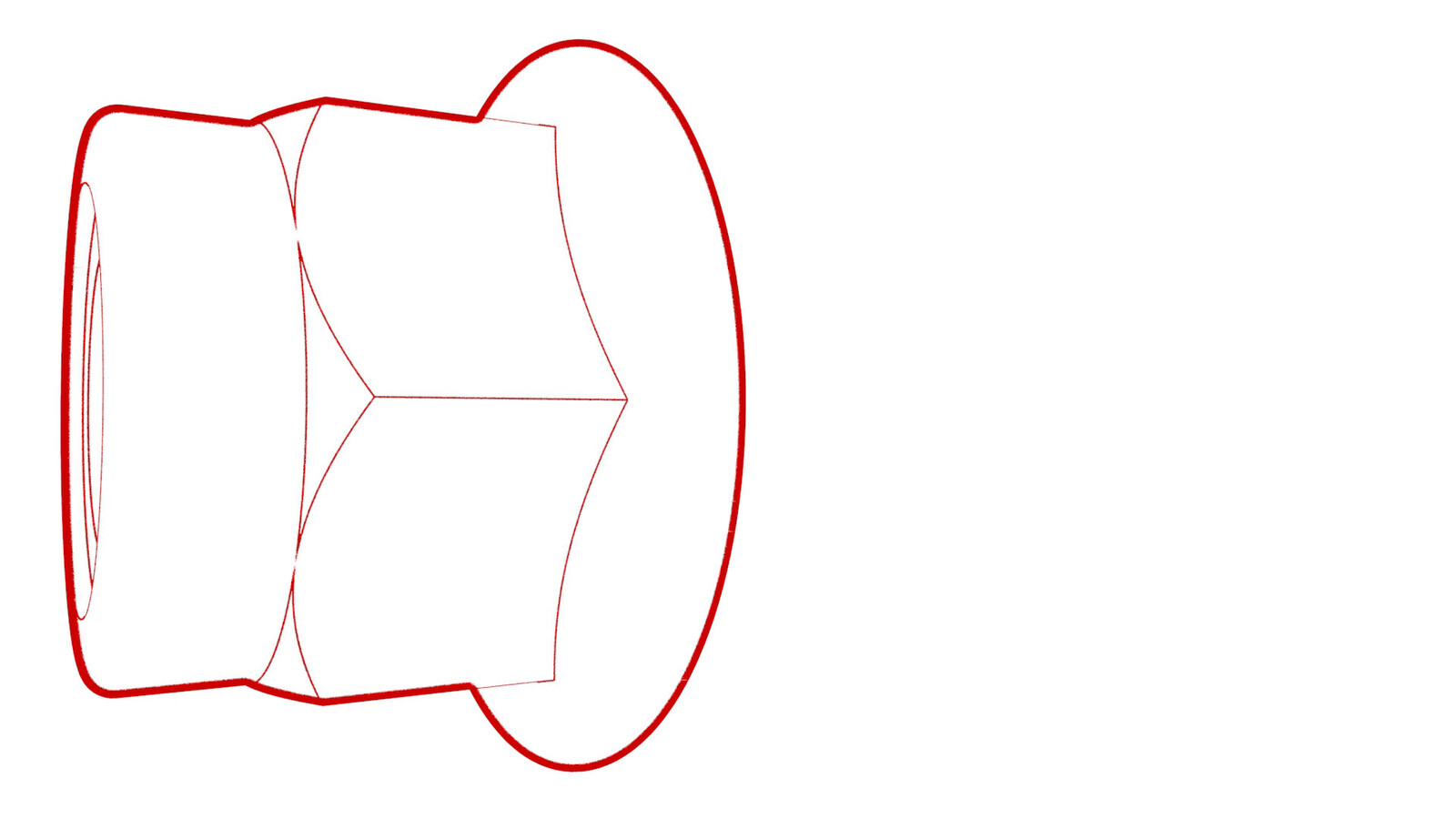

  13. 拆下并弃用螺母，然后拆下将 LH 半轴固定到轮毂总成的垫圈。
  14. 拆下将制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸之前为早期生产的车辆安装的带耳螺母。
  15. 向 LH 后制动盘上安装轮毂拉拔器，然后将拉拔器垫圈 (x5) 和轮毂螺母 (x5) 安装到制动盘螺柱上并用手拧紧。
  16. 使用轮毂轴承拉拔器将半轴从轮毂轴承花键上松开。
    Informational PurposesAn informational icon, calling your attention
    注
    半轴在后续步骤中拆卸。
  17. 从 LH 后制动盘螺柱上拆下轮毂螺母 (x5) 和拉拔器垫圈 (x5)，然后从制动盘上拆下轮毂拉拔器。
  18. 安装将制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    重新安装之前为早期生产的车辆安装的带耳螺母。
  19. 向 LH 后螺旋弹簧上安装一个弹簧压缩器。根据图示对齐钩子，并确认轴在悬架压缩时穿过车身开口。
  20. 在 LH 后悬架下方放置支架。

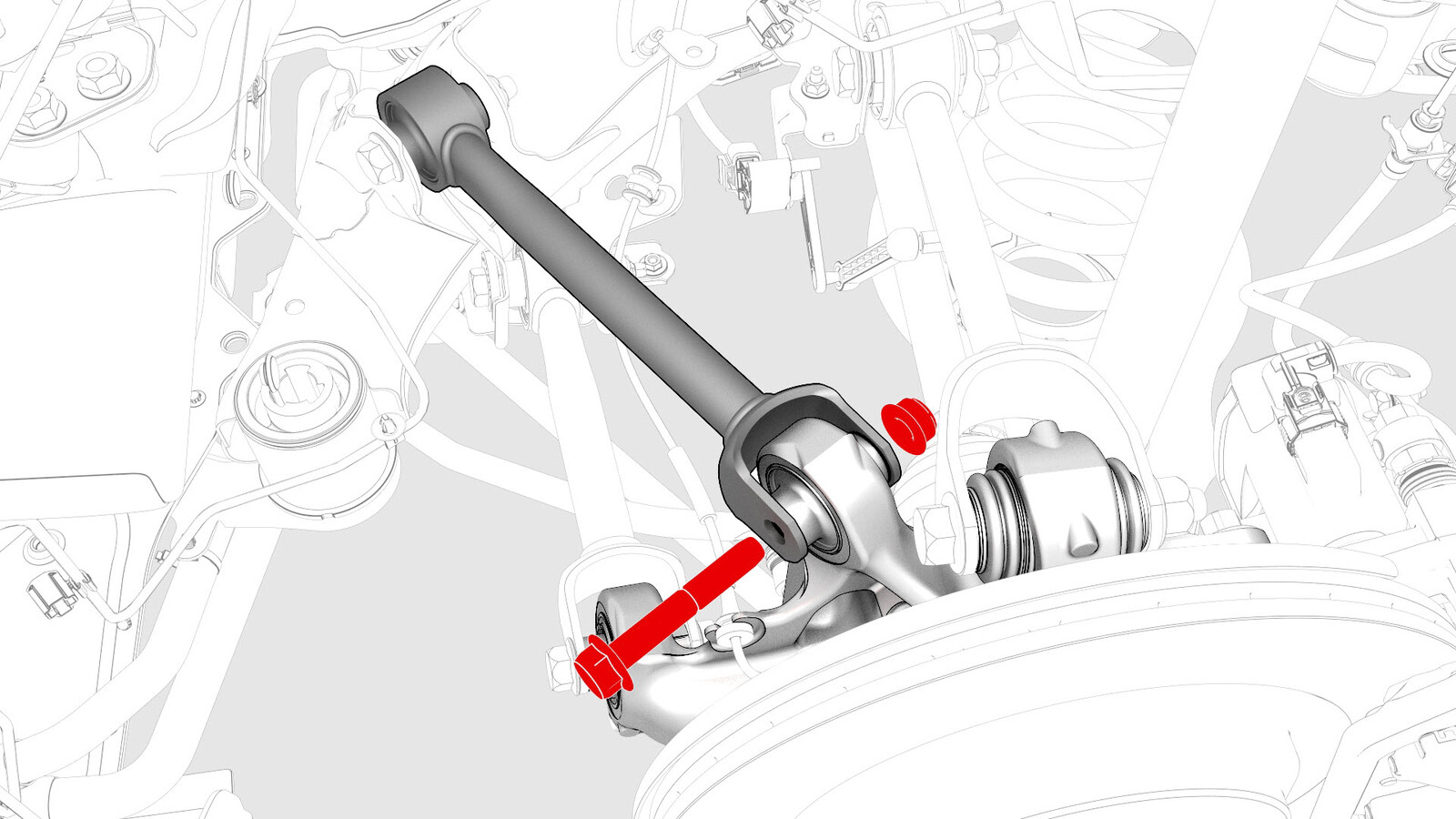

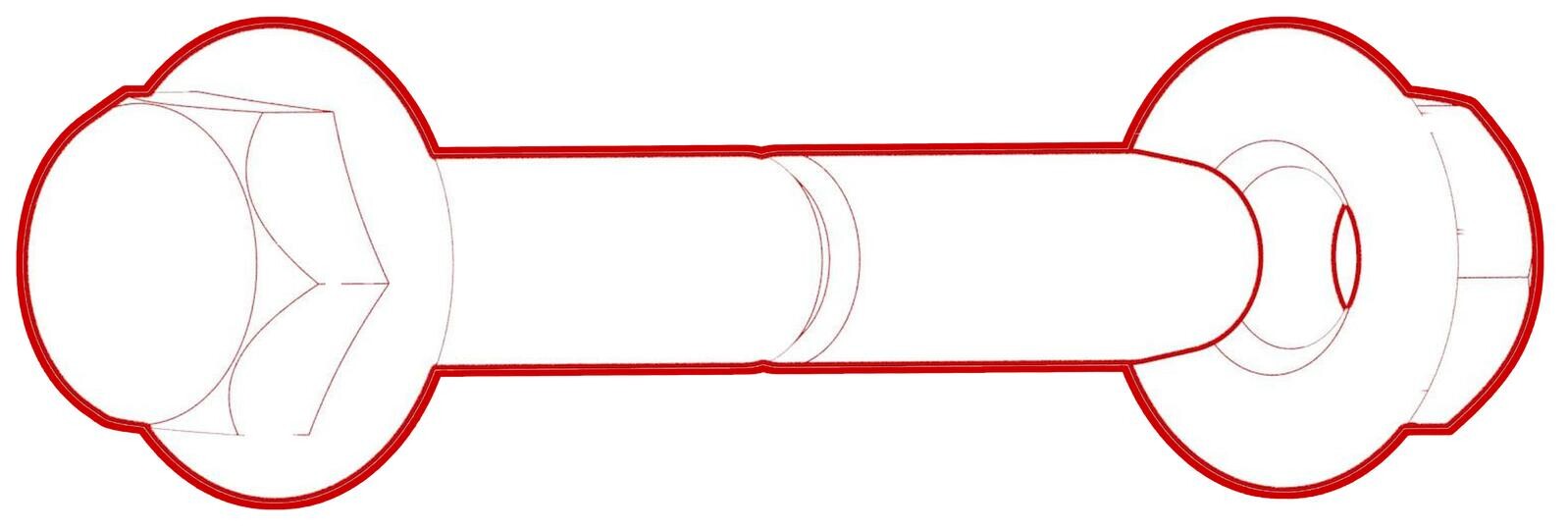

  21. 拆下将 LH 上部尾连杆固定到转向节的螺栓和螺母。

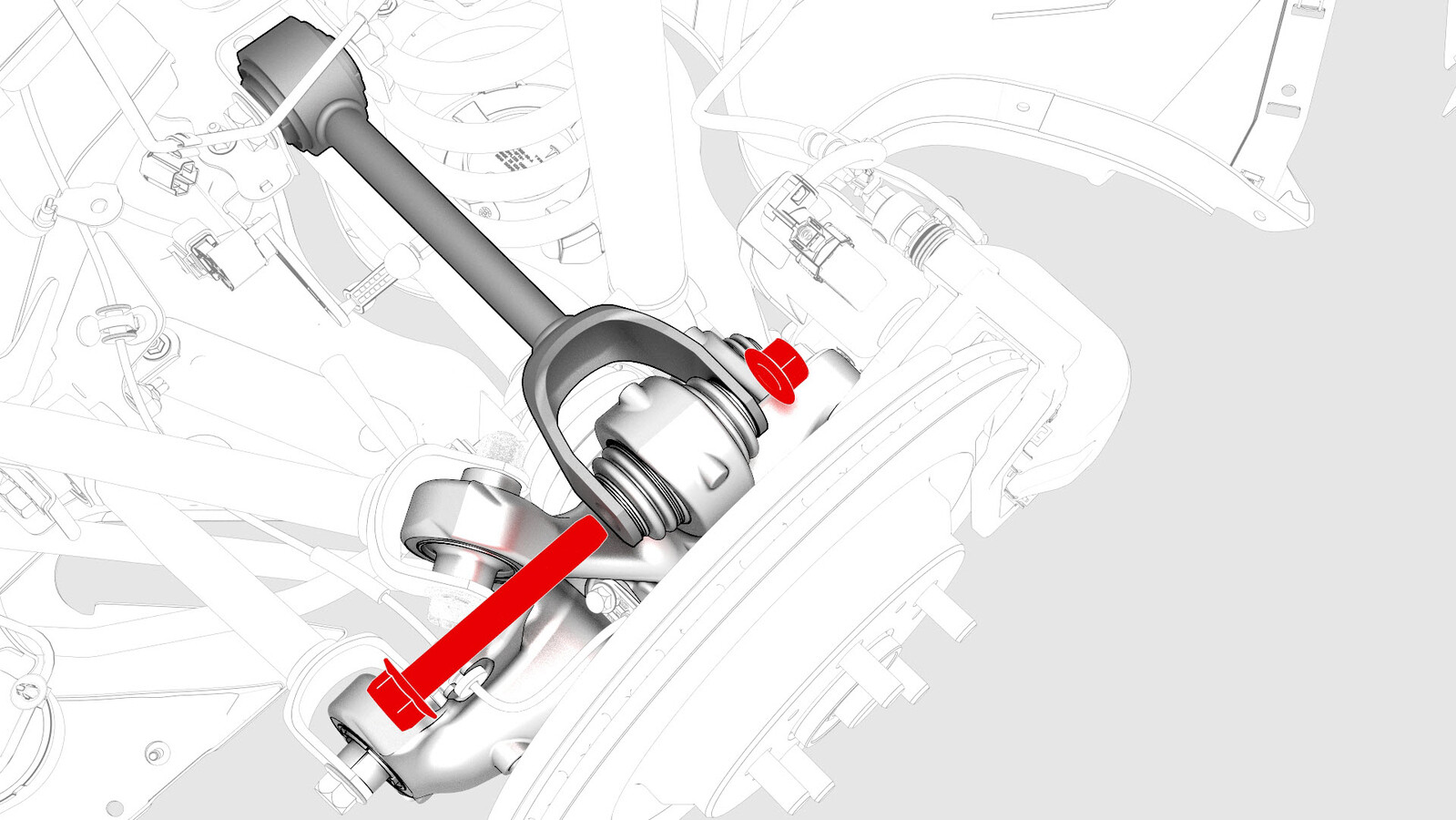

  22. 拆下将 LH 上部前连杆固定到转向节的螺栓和螺母。
  23. 拆下将 LH 止推杆固定到转向节的螺栓和螺母。

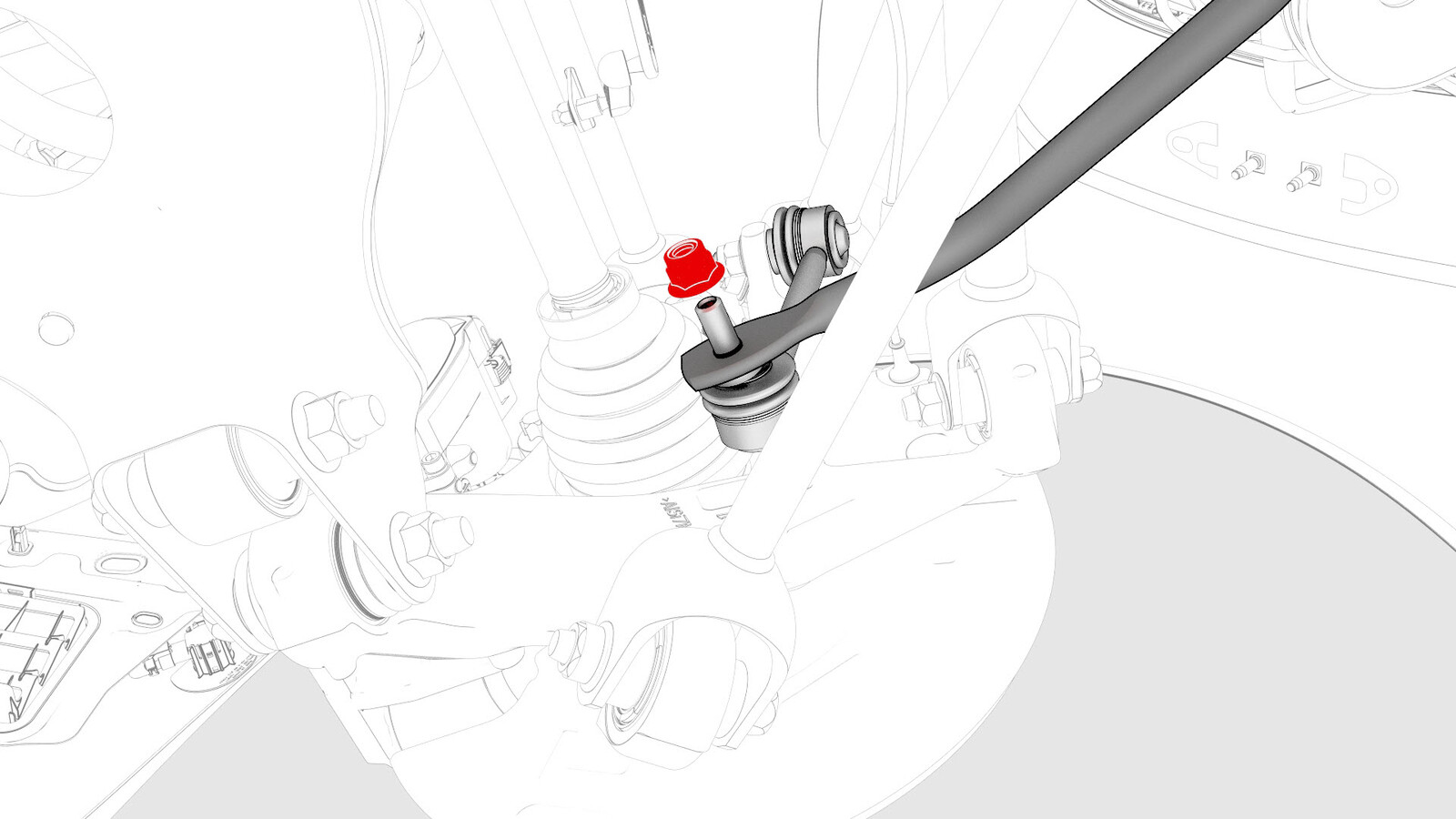

  24. 拆卸并弃置将后平衡杆连杆固定到后平衡杆的螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    松开螺母，然后用 5 毫米六角扳手反向固定球头。
  25. 拆下在顶部支座处固定 LH 后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
  26. 降下支架以便拆卸半轴。

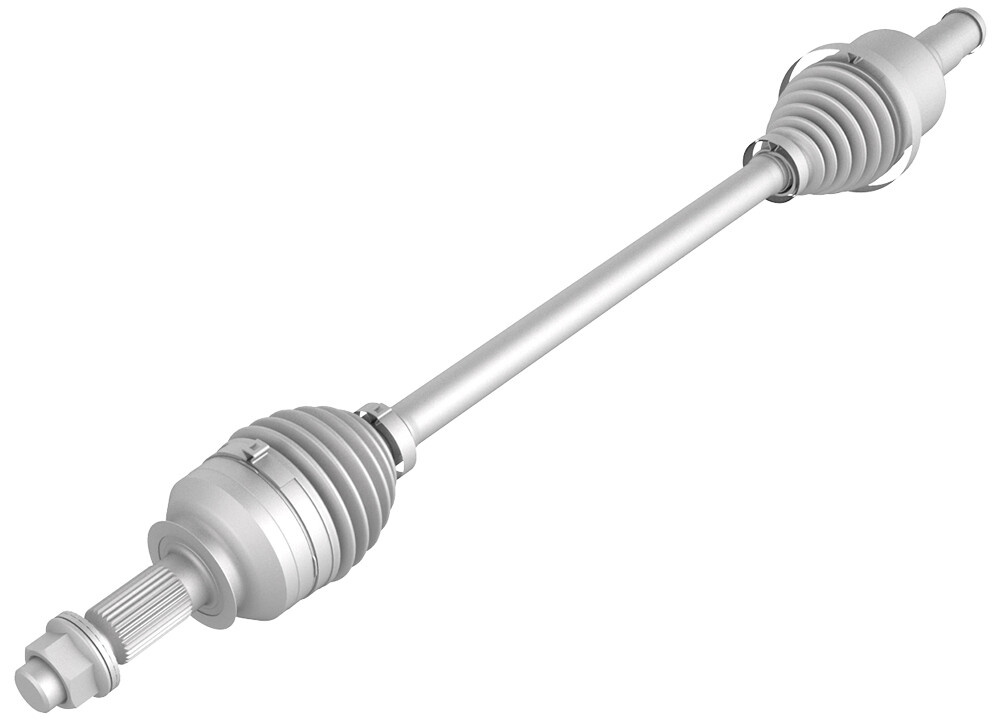

  27. 将半轴从轮毂轴承总成上分开，然后将半轴移至一旁。
  28. 将轴拆卸工具电缆置于 LH 后驱动单元半轴内侧接头的周围，然后使用电缆扎带将轴拆卸工具电缆固定在适当位置。
    图 1. 已将车轴从驱动单元上拆下，仅作示范
  29. 将车轴拆卸工具滑动锤挂在 2 个车轴拆卸工具电缆环上，然后使用滑动锤将半轴从驱动单元上拆下。

安装

  1. 仅向 LH 后驱动单元半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向半轴花键上涂抹润滑膏。如果错涂润滑膏，请使用车间毛巾将花键擦拭干净。
  2. 将半轴安装到后驱动单元。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将半轴安装到驱动单元上时：
    • 注意请勿损坏或移动油封。
    • 确保卡环开口朝向驱动单元底部。
    • 将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
    • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。
    • 将 LH 半轴临时放置在下部尾连杆上。
  3. 摆出转向节上部，然后将半轴与轮毂轴承接合。
  4. 将 LH 后半轴的花键与 LH 后轮毂的花键对齐，然后将半轴安装到轮毂中。
  5. 仅将轴螺母安装到半轴上，然后使用棘轮和套筒扳手手动拧紧螺母，将半轴拉入轮毂轴承中，直至其就位。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿使用电动工具紧固螺母，否则可能会损坏螺纹。
  6. 将车轴螺母从半轴上拆下，将新垫圈安装到半轴上，然后重新安装车轴螺母并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    注
    车轴螺母将在后续步骤中紧固。
  7. 使用支架升起 LH 后悬架。
  8. 在助手的帮助下，安装并用手拧紧将 LH 止推杆固定到转向节的螺栓和螺母。
  9. 在助手的帮助下，安装并用手拧紧将 LH 上部前连杆固定到转向节的螺栓和螺母。
  10. 在助手的帮助下，安装并用手拧紧将 LH 上部尾连杆固定到转向节的螺栓和螺母。
  11. 安装一个新螺母，将后平衡杆连杆固定到后平衡杆，然后用油性记号笔标记螺母。
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    用 5 毫米六角扳手反向固定球头。
  12. 安装在顶部支座处固定 LH 后减震器的螺栓。
    41 Nm (30.2 lbs-ft)
  13. 升起支架以模拟处于行驶高度的车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    确保支架未阻碍调节弹簧压缩器或悬架螺栓的路径。
    Informational PurposesAn informational icon, calling your attention
    注
    使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如果需要，则调节支架或弹簧压缩器工具。
  14. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到车身高度：测得距离应为 378 毫米。
  15. 紧固将左侧止推杆固定到转向节的螺栓和螺母，然后用记号笔标记螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  16. 拧紧将 LH 上部前连杆固定到转向节的螺栓和螺母。
    76 Nm (56.0 lbs-ft)
  17. 拧紧将 LH 上部尾连杆固定到转向节的螺栓和螺母，然后用记号笔标记螺栓和螺母。
    134 Nm (98.8 lbs-ft)
  18. 拆下 LH 后悬架下方的支架。
  19. 从 LH 螺旋弹簧上拆下弹簧压缩器。
  20. 将 LH 后悬架护板安装到下方尾连杆上，然后安装将悬架护板固定到连杆的螺栓。
    6 Nm (4.4 lbs-ft)
  21. 再次用手拧紧 LH 轴螺母。
  22. 将 LH 后防抱死制动系统车轮转速传感器安装到 LH 后转向节，然后安装一个新螺栓，将传感器固定到转向节。
    5 Nm (3.7 lbs-ft)
  23. 安装索环并紧固将 LH 后防抱死制动系统车轮转速传感器电缆固定到 LH 后转向节和副框架支架的夹子。
  24. 安装将 LH 后制动钳支架固定到转向节的螺栓。
    80 Nm (59.0 lbs-ft)
  25. 安装将电气线束支架固定到 LH 后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
  26. 将电气线束与 LH 后制动钳连接器相连。
  27. 安装 LH 后轮拱内衬。请参阅 轮拱内衬 - 后 - LH （拆卸和更换）。
  28. 安装左后轮毂，然后手动拧紧将左后轮毂固定到轮毂轴承的带耳螺母。
  29. 降下车辆并将车辆换入“驻车”挡。
  30. 拧紧 LH 后轴螺母。
    300 Nm (221.2 lbs-ft)
  31. 紧固轮毂带耳螺母。
    175 Nm (129.1 lbs-ft)
  32. 安装 LH 后轮毂盖或轮毂帽。
  33. 将车辆从举升机上移走。
  34. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整校正代码作为一项单独的工项添加到服务工单。请参阅 定位要求 - 悬架。
