滤清器 - 驾驶室（拆卸和更换）

校正代码 18100102 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 6 月 6 日：为软件版本为 2024.14+ 的车辆添加了驾驶室滤清器健康分数重置。
  • 2024 年 4 月 9 日：更新了程序，以适应带顶部和底部螺钉的驾驶室滤清器盖板。

拆卸

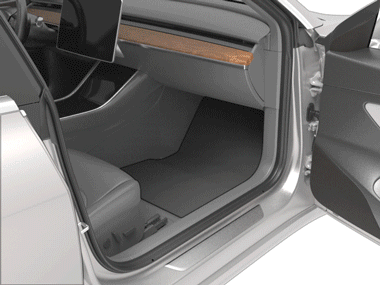

图 1. 带顶部螺钉的驾驶室滤清器盖板的动态展示
  1. 关闭温度控制系统。
  2. 拆卸中控台右侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  3. 使用卡子工具拆下锁片；将右侧脚部空间总成从仪表板上松开。
  4. 检查驾驶室滤清器盖板固定到 HVAC 单元的方式。

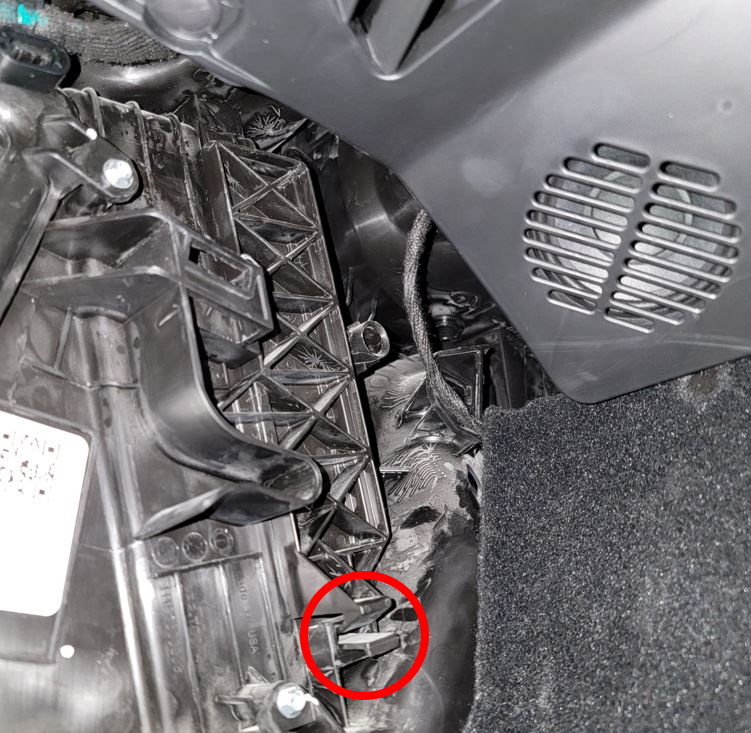

  5. 如果驾驶室滤清器盖板用锁片固定：松开驾驶室滤清器盖板底部的锁片，然后将盖板移至一旁。
  6. 如果驾驶室滤清器盖板用顶部螺钉固定：拆卸副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。

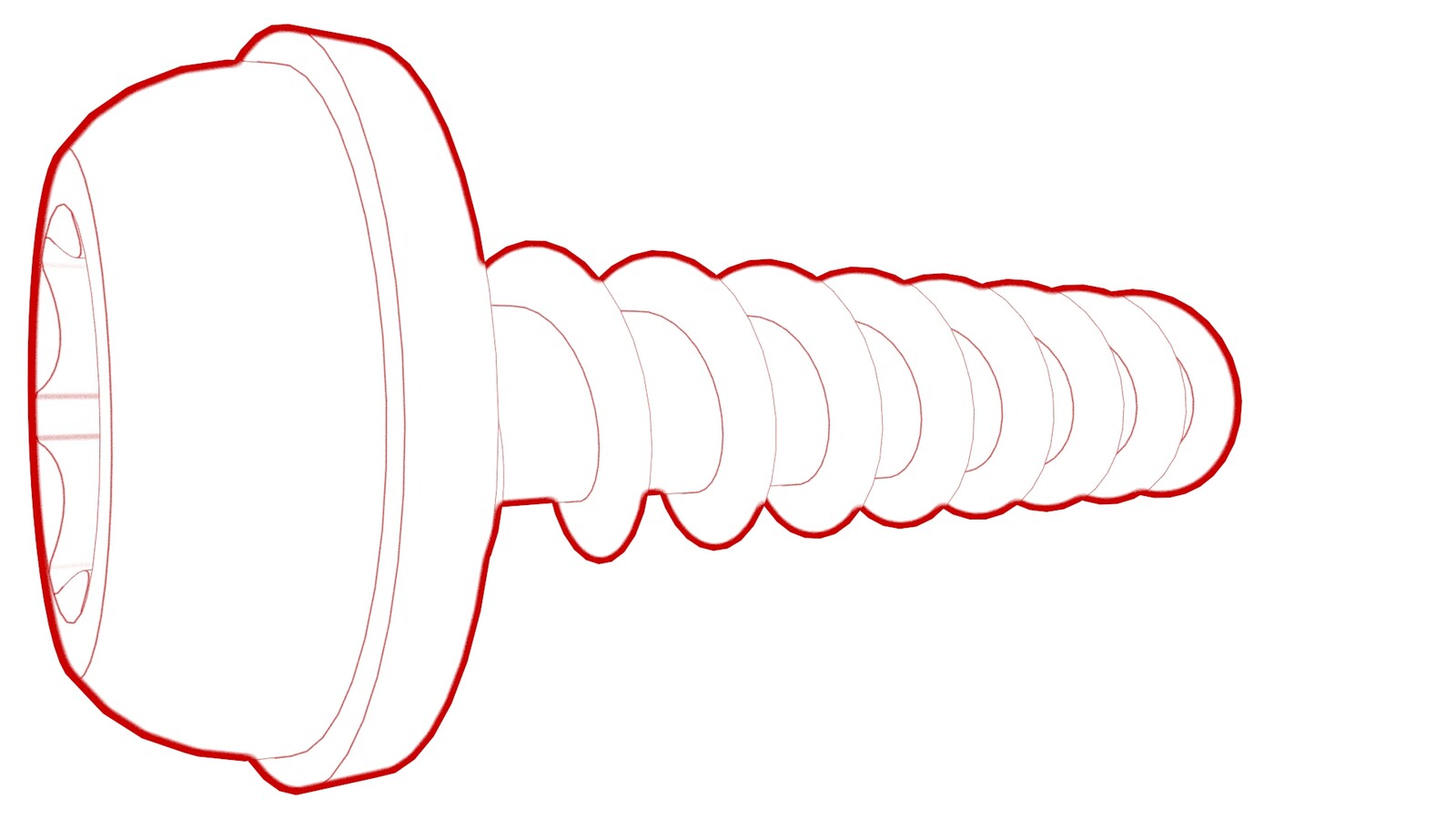

  7. 如果驾驶室滤清器盖板用顶部螺钉或底部螺钉固定：拆卸将驾驶室滤清器盖板固定到 HVAC 单元的螺钉，然后将驾驶室滤清器盖板移至一旁。
    注
    在带加热泵款车型上，该螺钉位于驾驶室滤清器盖板的底部

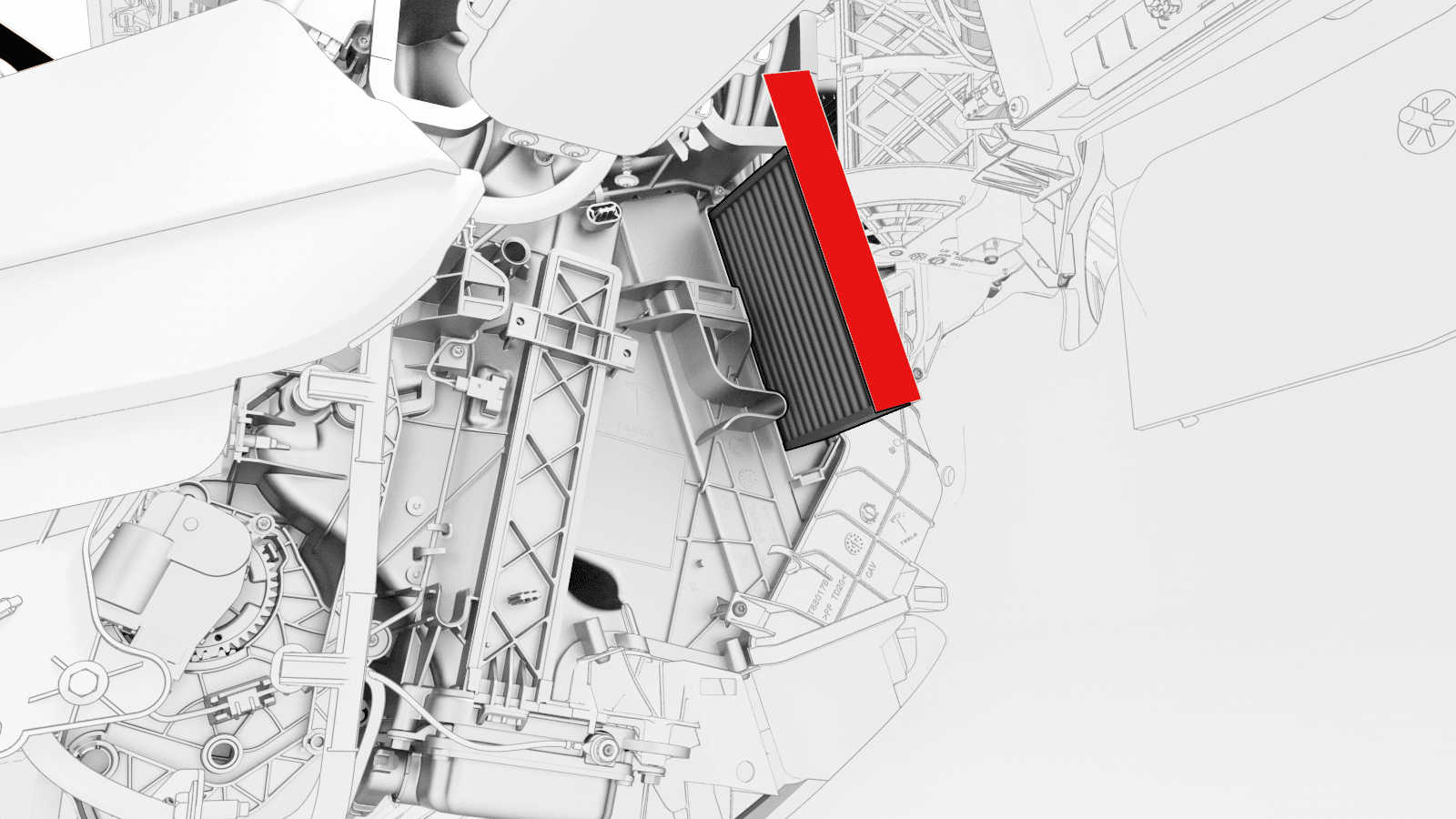

  8. 将滤清器锁片向外折叠，然后将上部滤清器从滤清器外壳中拉出。
  9. 拆卸上部滤清器，然后将下部滤清器向上提起并从滤清器外壳中拉出。

安装

  1. 将下部滤清器安装到滤清器外壳中，注意使箭头指向车辆后部。
  2. 将上部滤清器安装到滤清器外壳中，注意使箭头指向车辆后部，然后将滤清器锁片向内折叠。
  3. 如果驾驶室滤清器盖板用顶部螺钉或底部螺钉固定：将驾驶室滤清器盖板安装到 HVAC 单元上，然后安装将驾驶室滤清器盖板固定到 HVAC 单元的螺钉。
    1.2 Nm (.9 lbs-ft)
    注
    紧固盖板前，先接合下部盖板锁片。
  4. 如果驾驶室滤清器盖板用顶部螺钉固定：安装副驾位脚部空间盖板。请参阅罩 - 脚部空间 - 副驾位 (LHD)（拆卸和更换）。

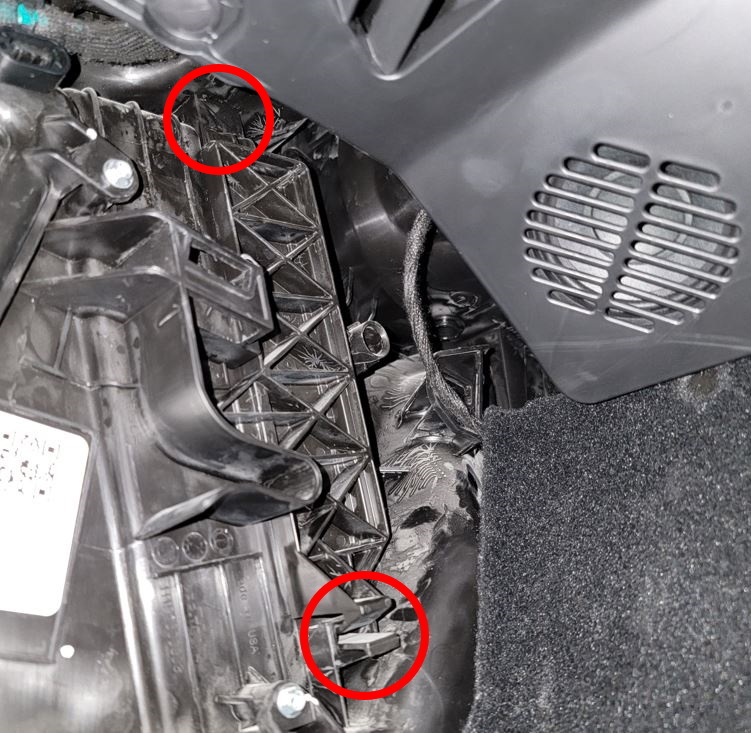

  5. 如果驾驶室滤清器盖板用锁片固定：将驾驶室滤清器盖板上部锁片安装到 HVAC 单元卡槽中，然后安装驾驶室滤清器盖板下部锁片。
  6. 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - 左侧（拆卸和更换）。
  7. Check whether the vehicle cabin filter health score requires reset: On the vehicle touchscreen, touch Controls (vehicle icon) > Software, and then scroll down to display the vehicle software version.
    • If the vehicle software version is older than 2024.14, the cabin filter health score does not need to be reset. Skip to the next step in this procedure.
    • If the vehicle software version is 2024.14 or newer:
      1. Enable Service Mode. See 维护模式.
      2. For Model 3 with PTC heater: In the Service Mode menu, touch Thermal (snowflake icon), and in the "Air Filter Diagnostics" section, touch Reset Filter Health. The cabin filter health score is now reset for PTC heater Model 3. Skip to the next step in this procedure.
      3. For Model 3 with Heat Pump: In the Service Mode menu, touch Thermal (snowflake icon) > HVAC > Right, and then touch Cabin Filter > Reset Cabin Filter Score.
      4. The cabin filter health score is now reset. Continue to the next step in this procedure.
    图 2. Reset cabin filter health score for PTC heater Model 3

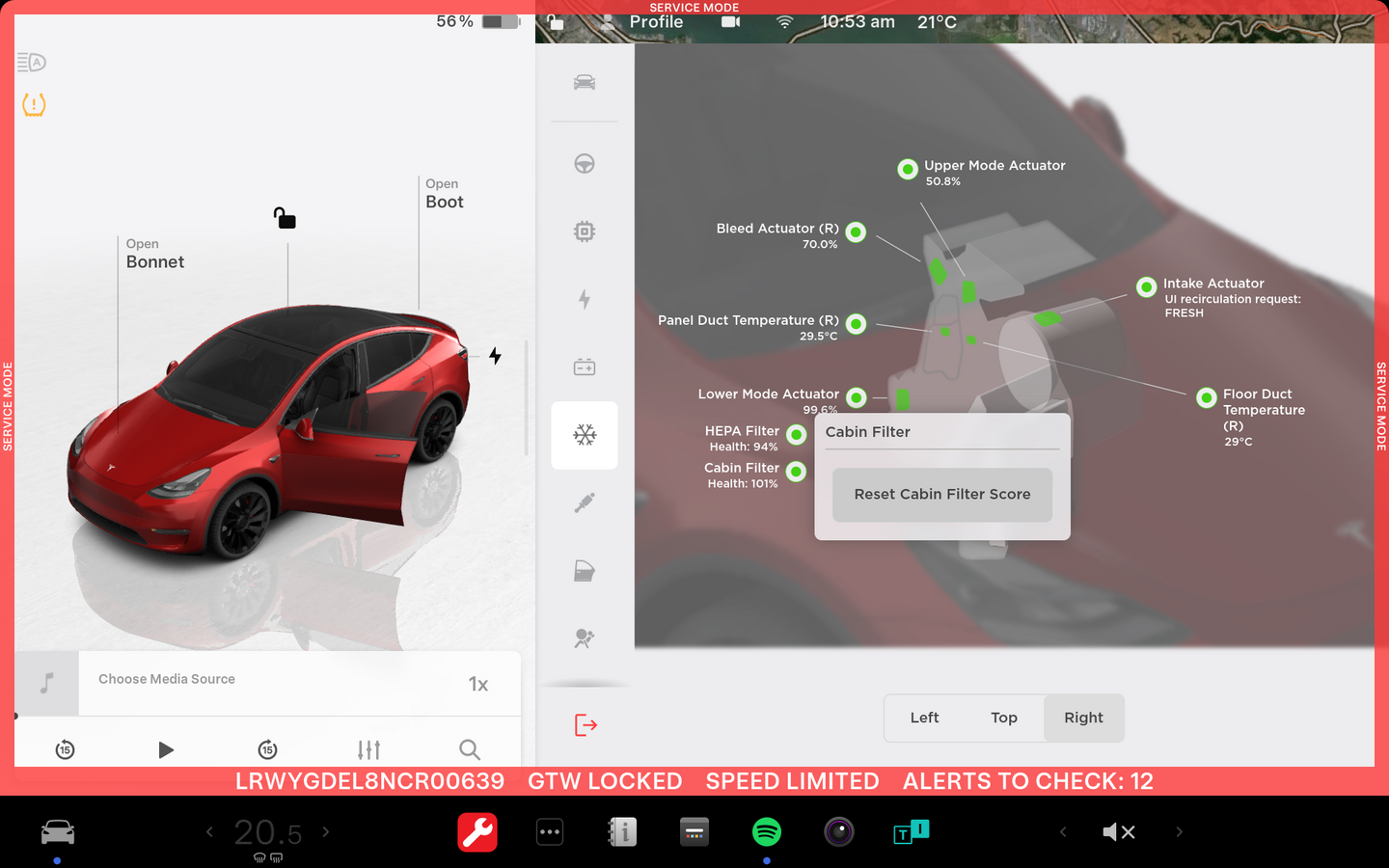

    图 3. Reset cabin filter health score for Heat Pump Model 3—Model Y shown; Model 3 similar
