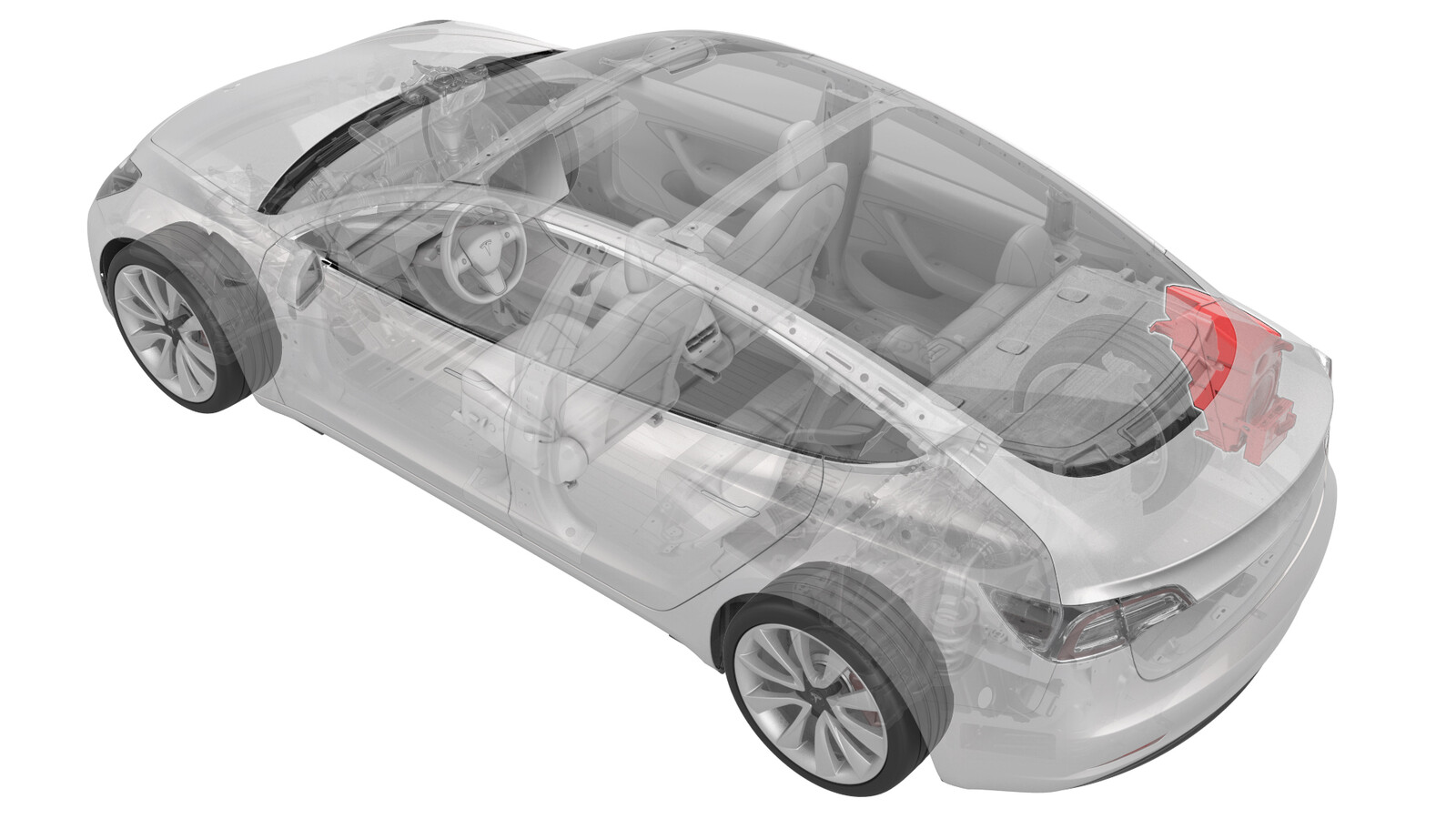

重低音扬声器（拆卸和更换）

校正代码 21212002 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开掀背尾门。
  2. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  3. 拆卸后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
  4. 拆下后备箱上饰板。请参阅饰板 - 后备箱（拆卸和更换）。

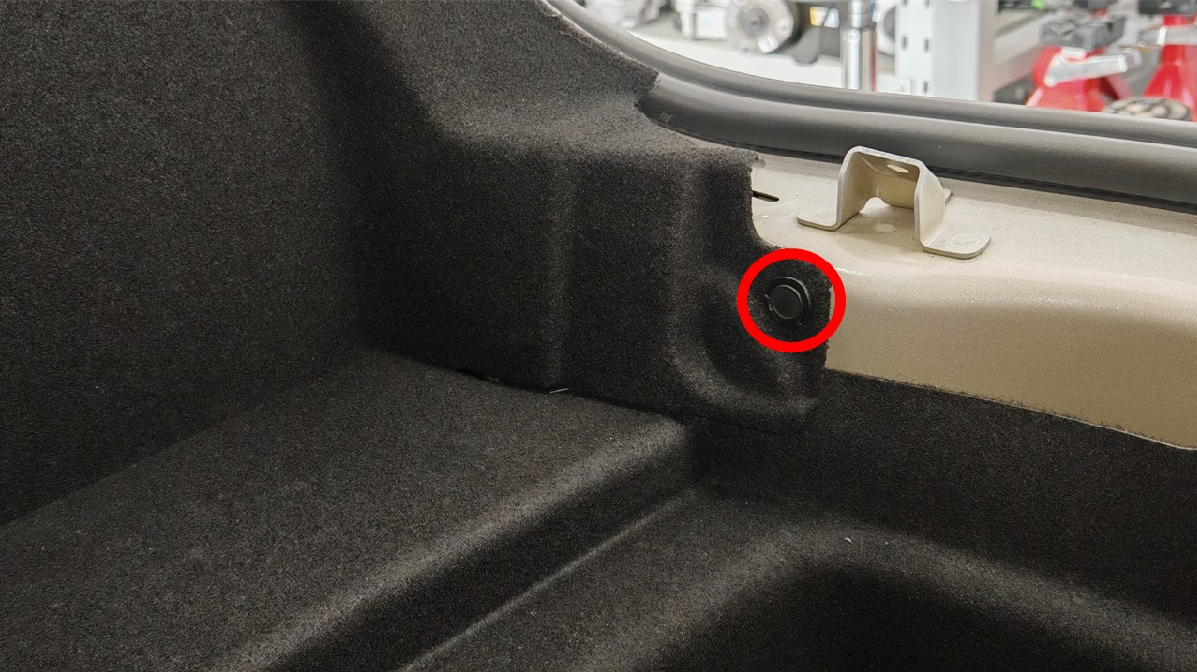

  5. 拆下将后备箱右侧饰板固定到车身的卡子。

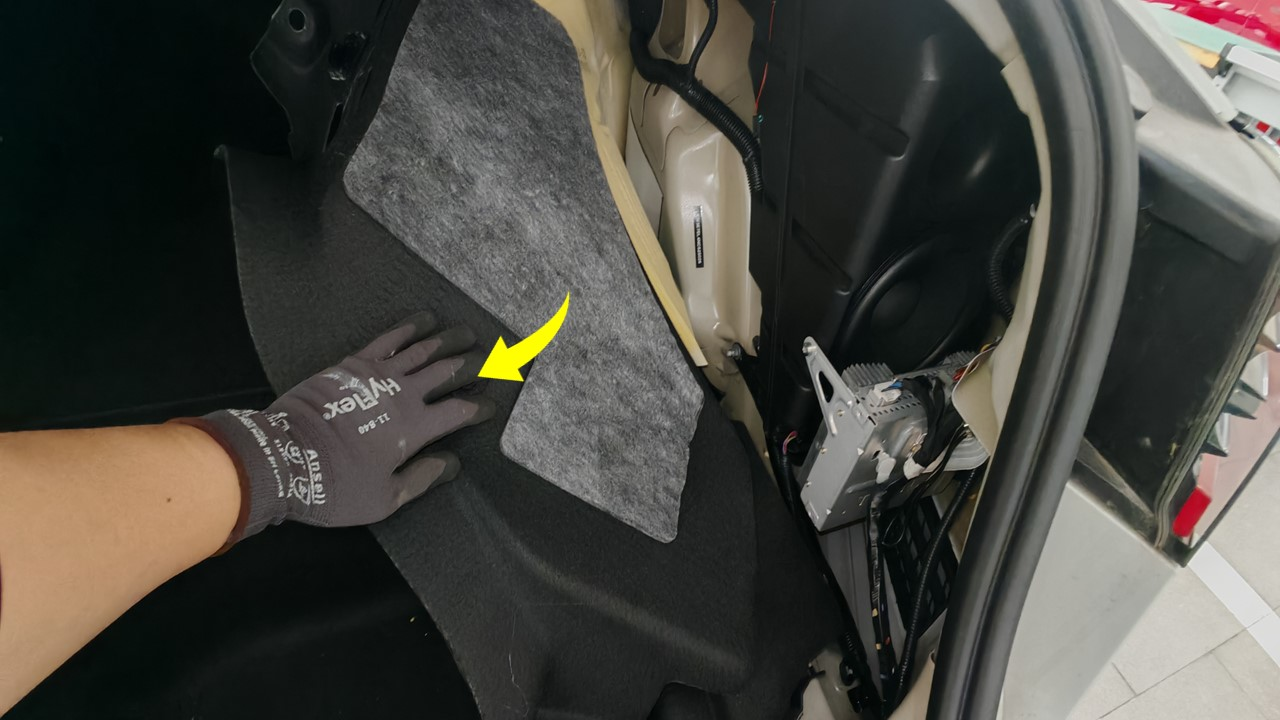

  6. 将后备箱右侧饰板向后折叠，直至能拆卸用于固定重低音扬声器的螺栓。
  7. 断开后备箱右侧饰板路面照明灯连接器。

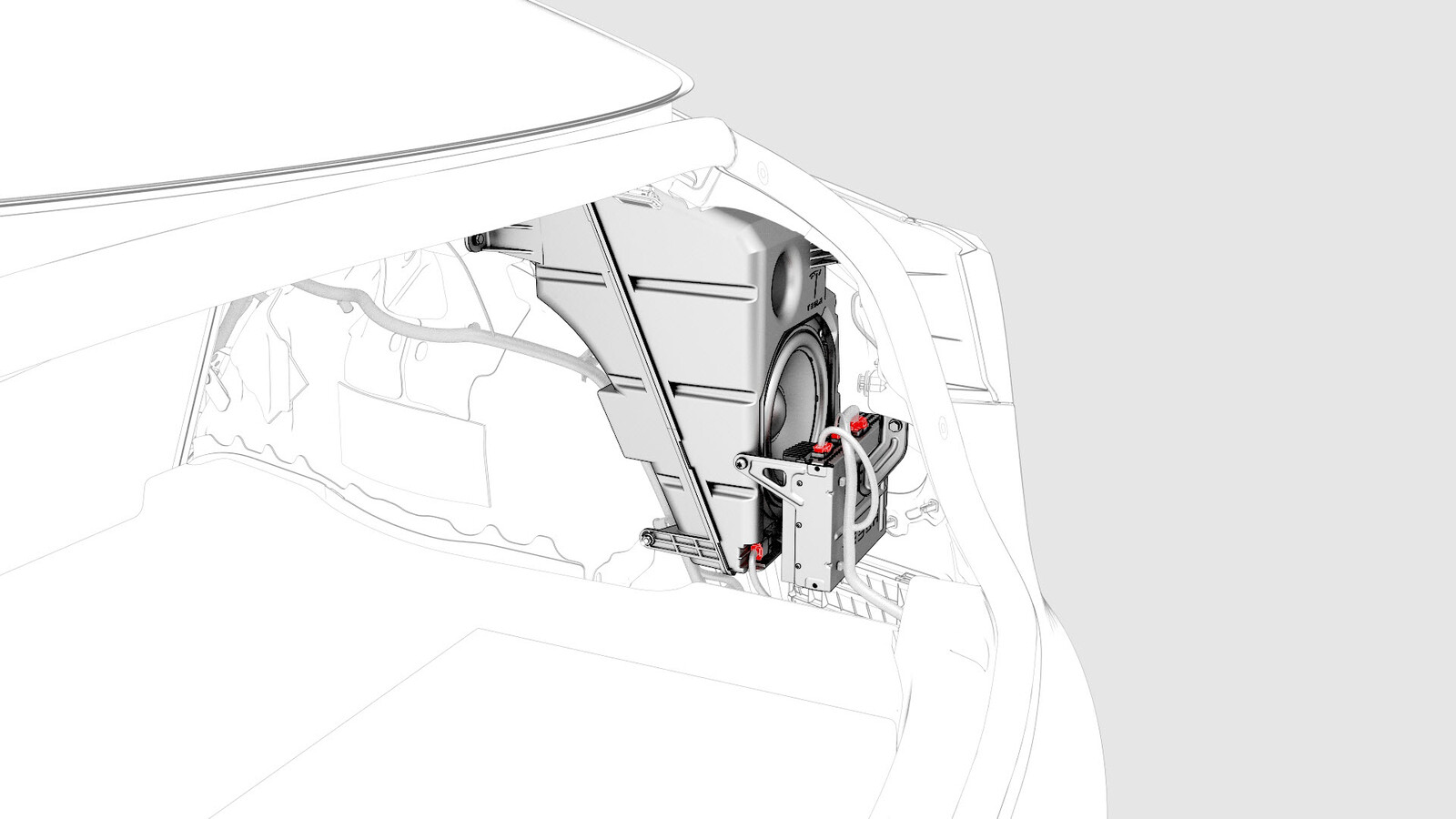

  8. 断开重低音扬声器连接器（1 个）。
  9. 断开放大器连接器（3 个）。
    警告
    断开电气连接器前，确保已断开 12V 电源。未能在拆卸之前断开 12V 电源可能导致损坏。
  10. 松开将电气线束固定到重低音扬声器的夹子。

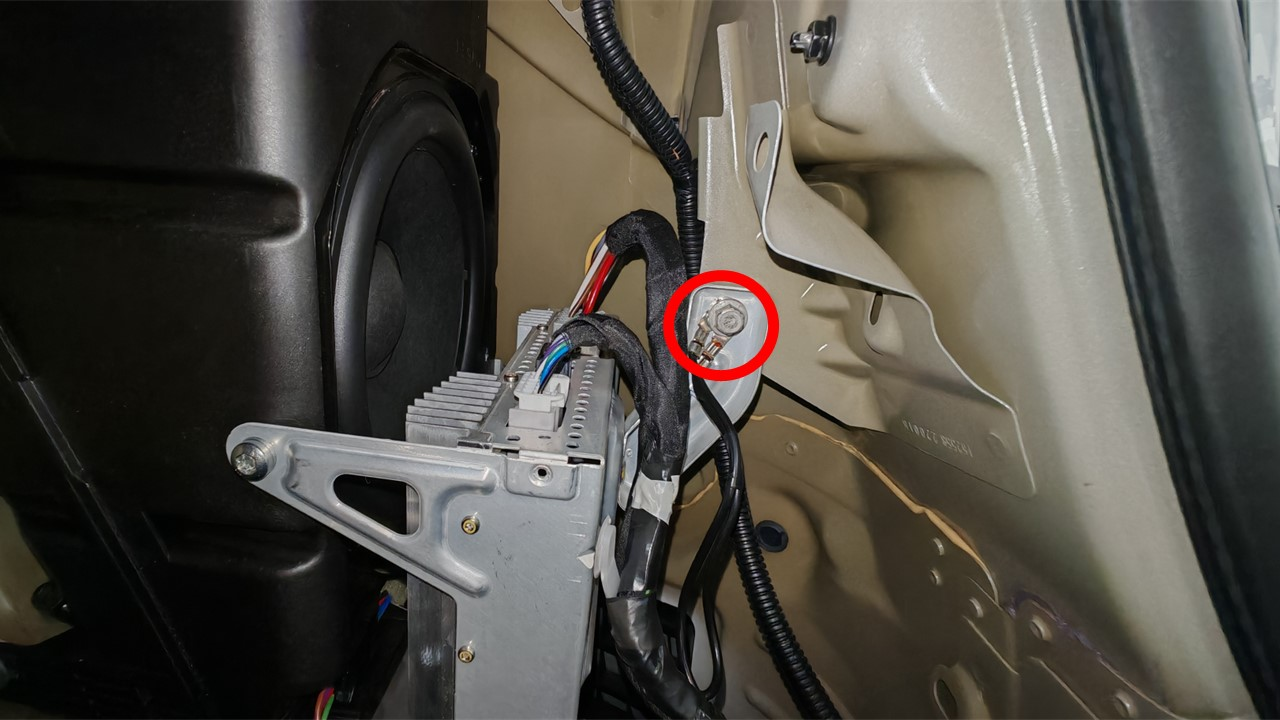

  11. 拆下将放大器线束固定到车身的螺栓。

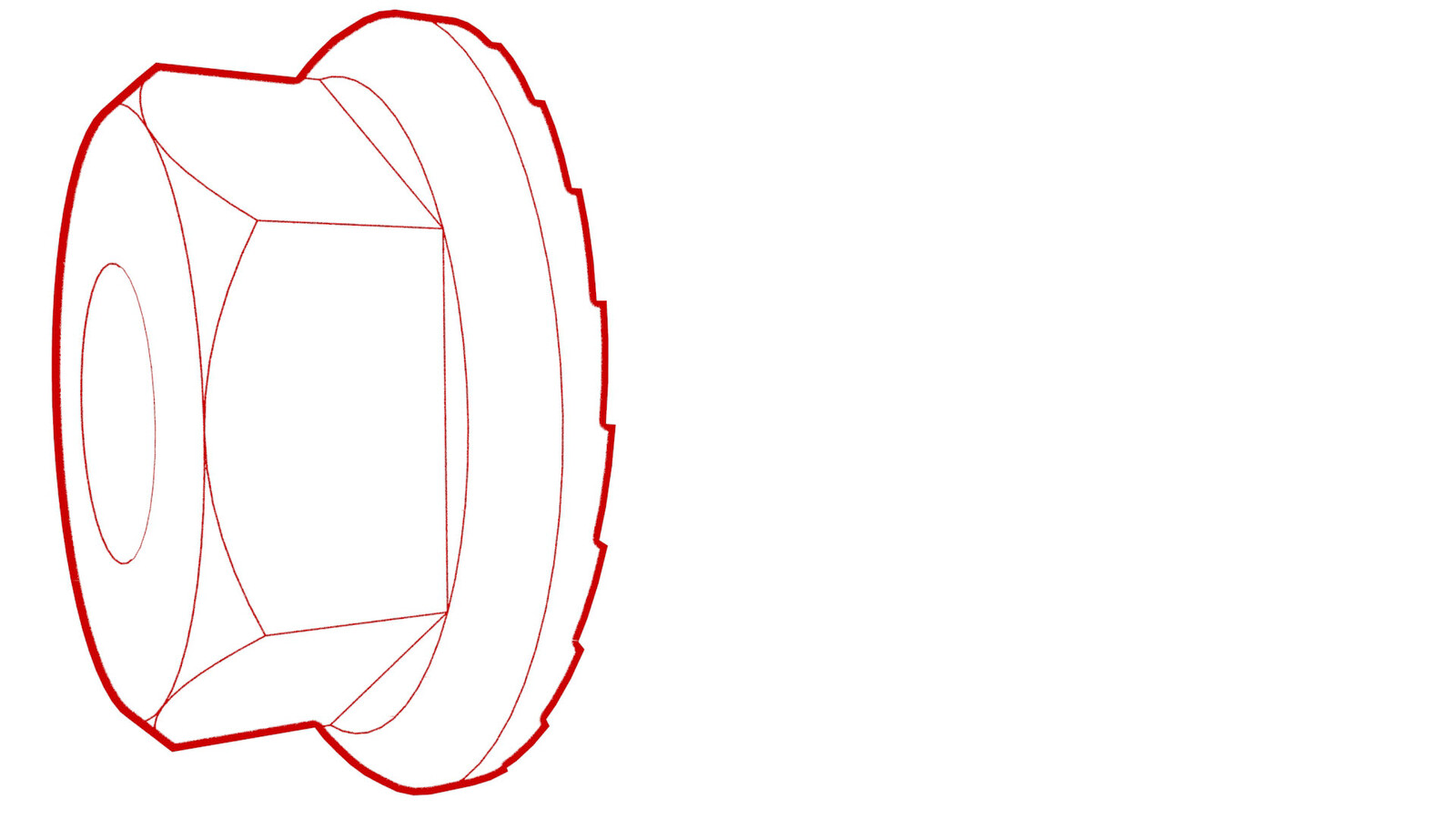

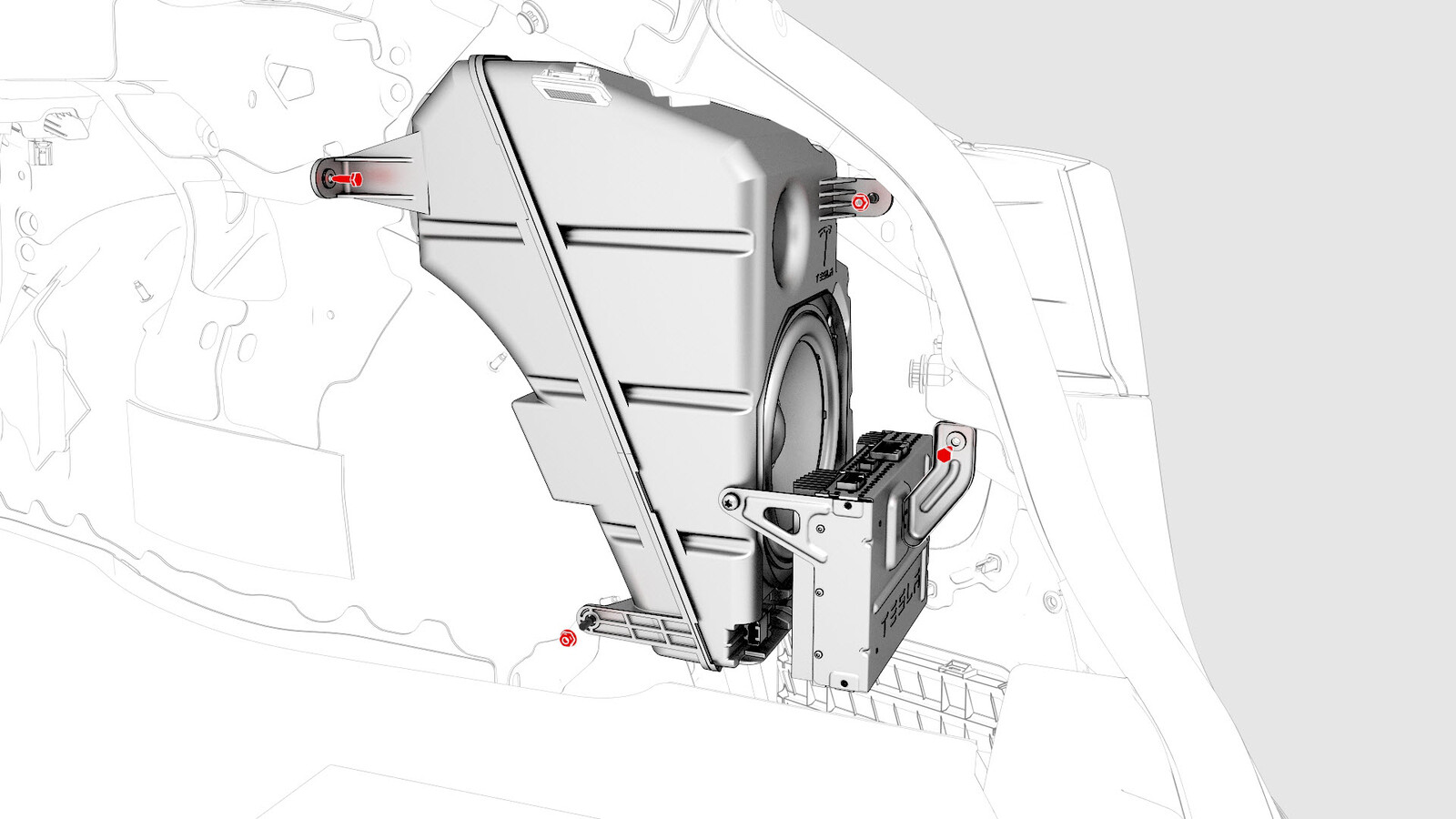

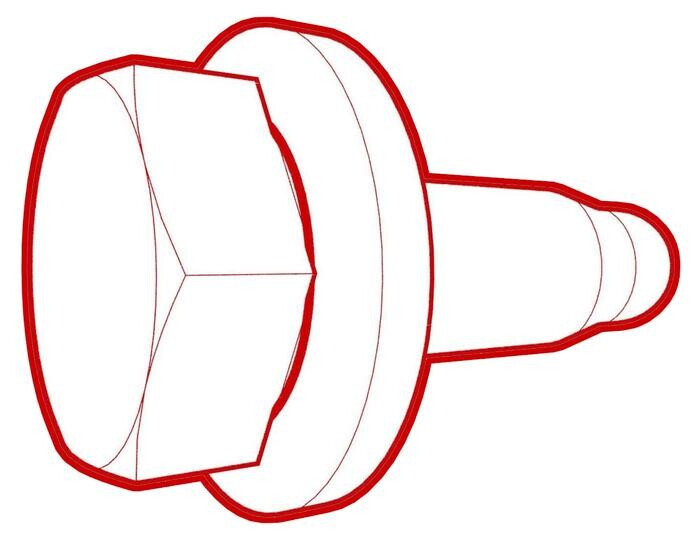

  12. 拆下将重低音扬声器固定到车身的螺栓和螺母，然后将重低音扬声器放大器总成从车辆上拆下。
    5.4 Nm (4.0 lbs-ft)
    5.4 Nm (4.0 lbs-ft)
  13. 拆下将放大器固定到重低音扬声器的螺栓，然后安装将放大器固定到新的重低音扬声器的螺栓。
    4.3 Nm (3.2 lbs-ft)

安装

安装程序与拆卸程序相反。
