触点开关 - 快充 - 高压电池（拆卸和更换）

校正代码 16302602 1.98 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-16: 更新了扭矩数据并添加了 Hioki 电阻测试。
  • 2026-06-01: 将高压电池交流输入线束拆卸和安装链接更换为将线束从快充触点开关上拆下的具体步骤。
  • 2024 年 2 月 23 日：删除了冷却液以及各部件步骤。
  • 2023 年 7 月 13 日：清理了前几个步骤，并添加了指向高压电池直流输入总成程序的链接。
设备：
  • 1057602-00-A Ratchet, 1/4" Sq Dr, HV Insulated
  • 1057603-00-A Ext Bar, Wobble, 1/4" Dr, HV Insulated
  • 1057606-00-A 1/4" 高压绝缘套筒 13mm
  • 1057607-00-A Magnet, Flexible, HV Insulated, 18"
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 拆下高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和安装）。
  2. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。

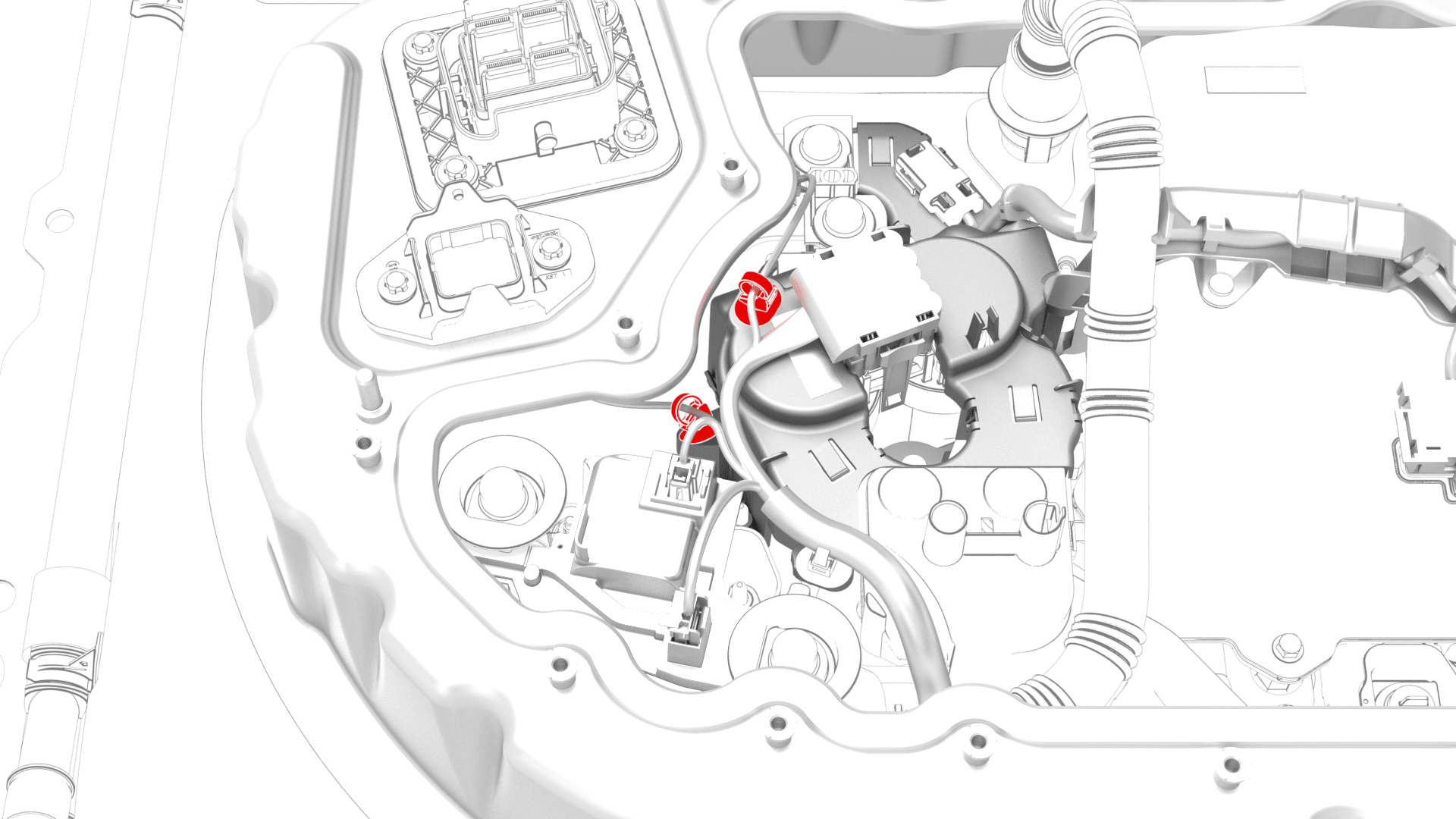

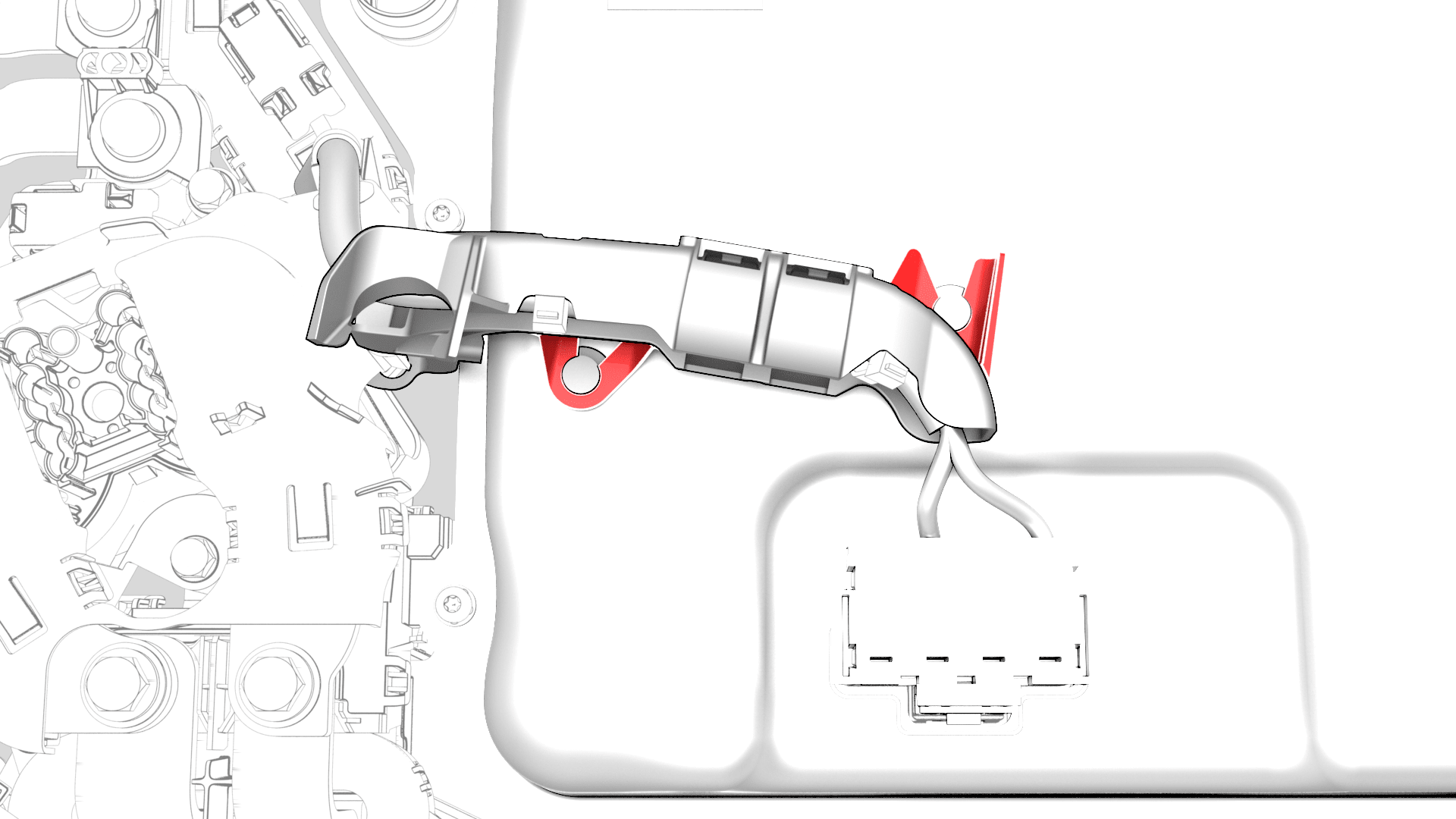

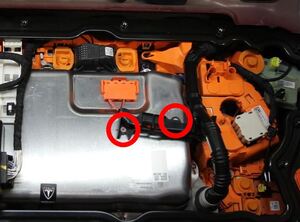

  3. 拆下将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
    注
    在新版电池组上，本线束夹位置距离触点开关更远，因此不需要将其拆卸以留出空间。
  4. 拆卸高压电池探针。请参阅导件 - 探测 - 高压电池（拆卸和更换）。

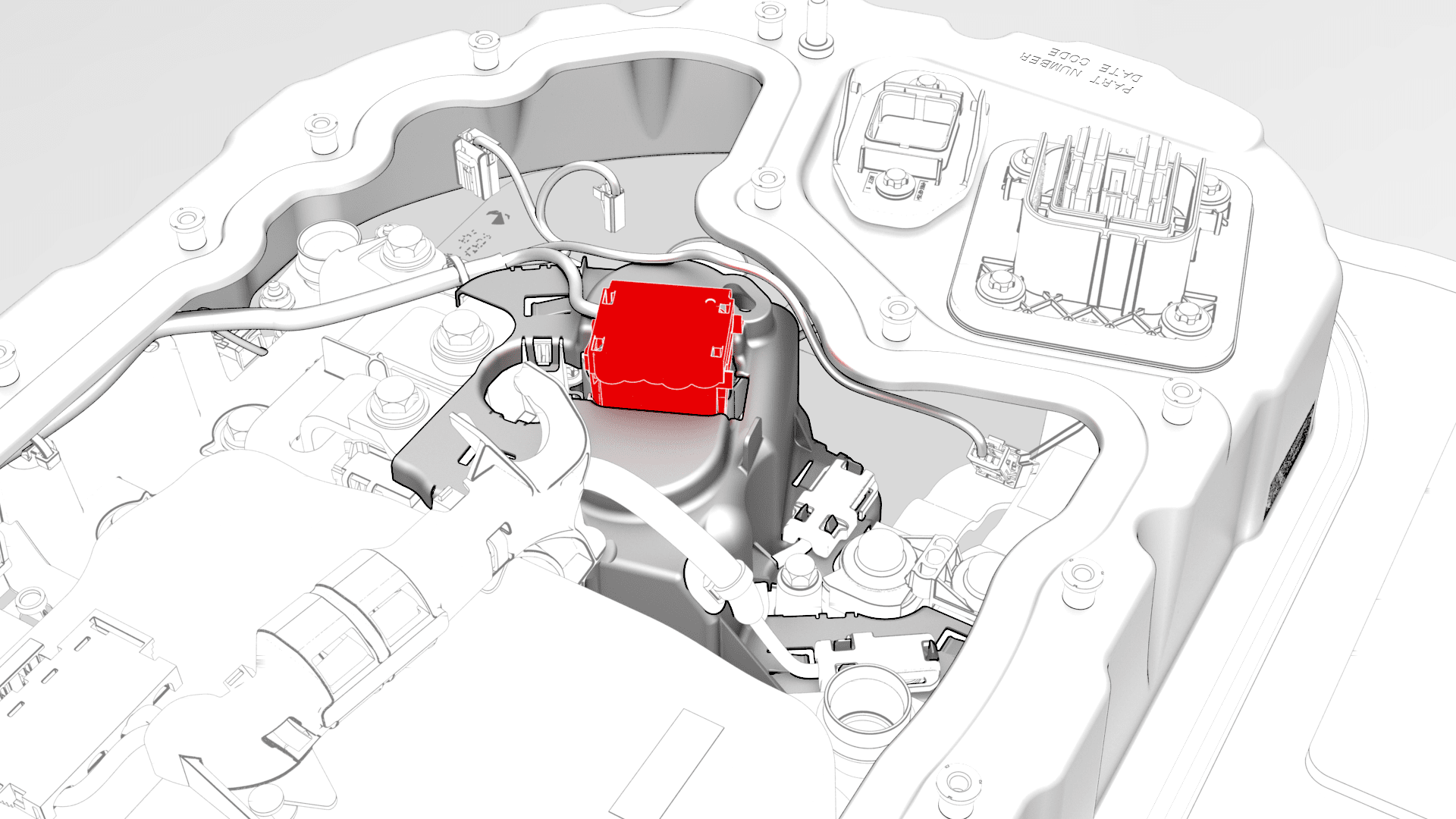

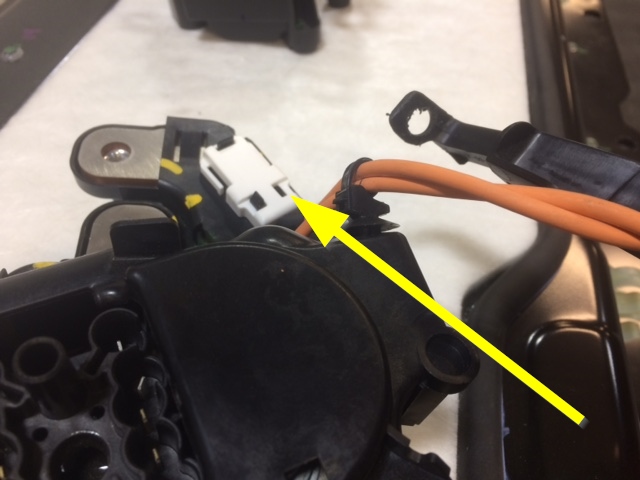

  5. 断开高压电池快充触点开关连接器上的电气线束。
    注
    挤压线束连接器两侧的锁片，以便松开触点开关连接器的锁片。
    警告
    切勿撬开连接器，否则将损坏锁片和连接器，并需要更换线束。

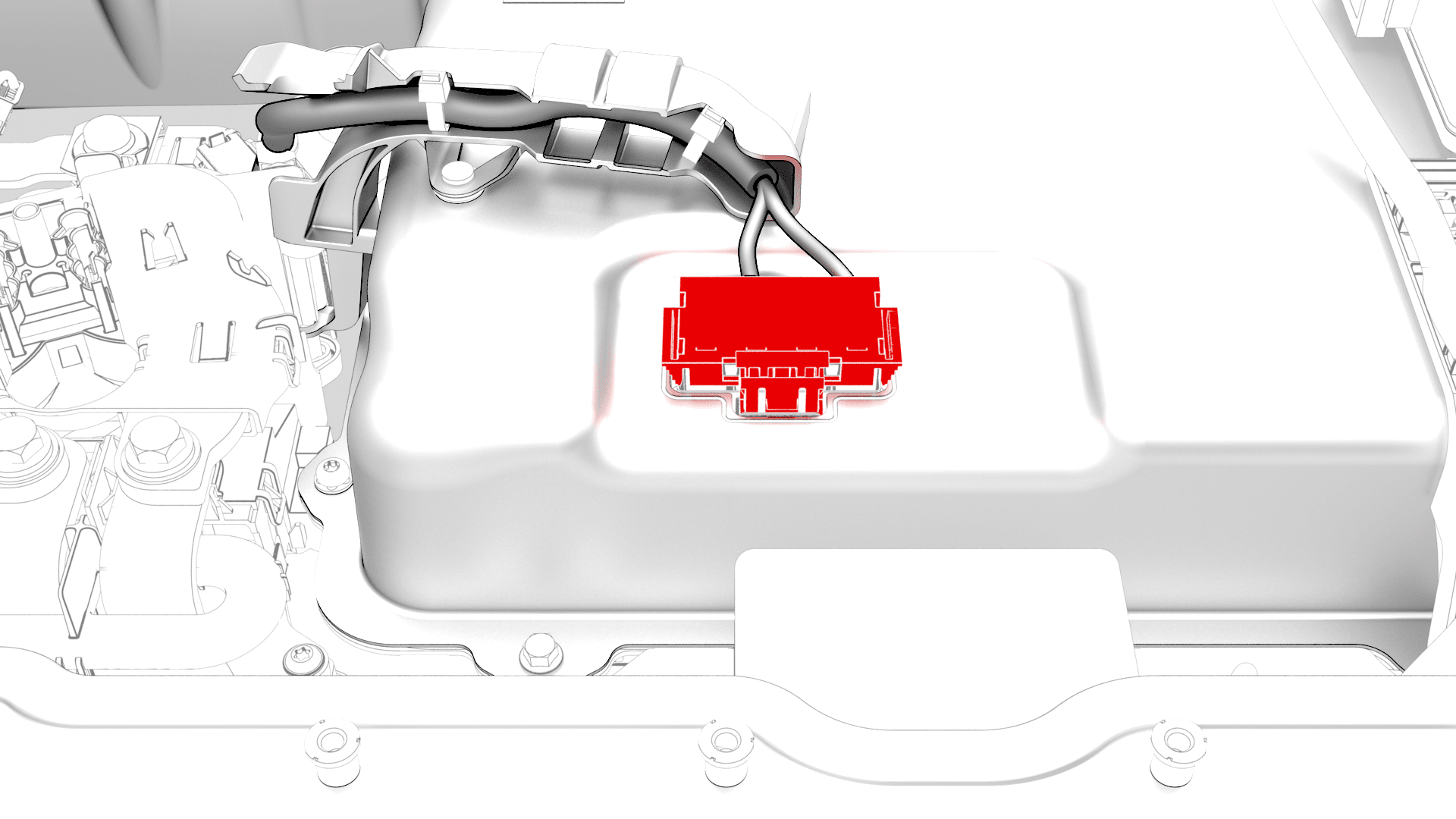

  6. 断开高压电池交流输入线束与功率转换系统连接器的连接。
    注
    上拉锁片以将其松开。可能需要使用塑料饰板工具辅助向上抬起连接器。
  7. 松开将高压电池交流输入线束盖板固定到功率转换系统的卡子。
    注
    单相配置和三相配置有所不同。单相配置包括一个由 2 个卡子固定的接线线束固定支架；三相配置不带该支架。如果是三相配置车辆，请跳过这一步骤。
  8. 拆卸高压电池直流输入总成。请参阅直流输入总成 - 高压电池（线束类型）（拆卸和更换）或直流输入总成 - 高压电池（母排类型）（拆卸和更换）。

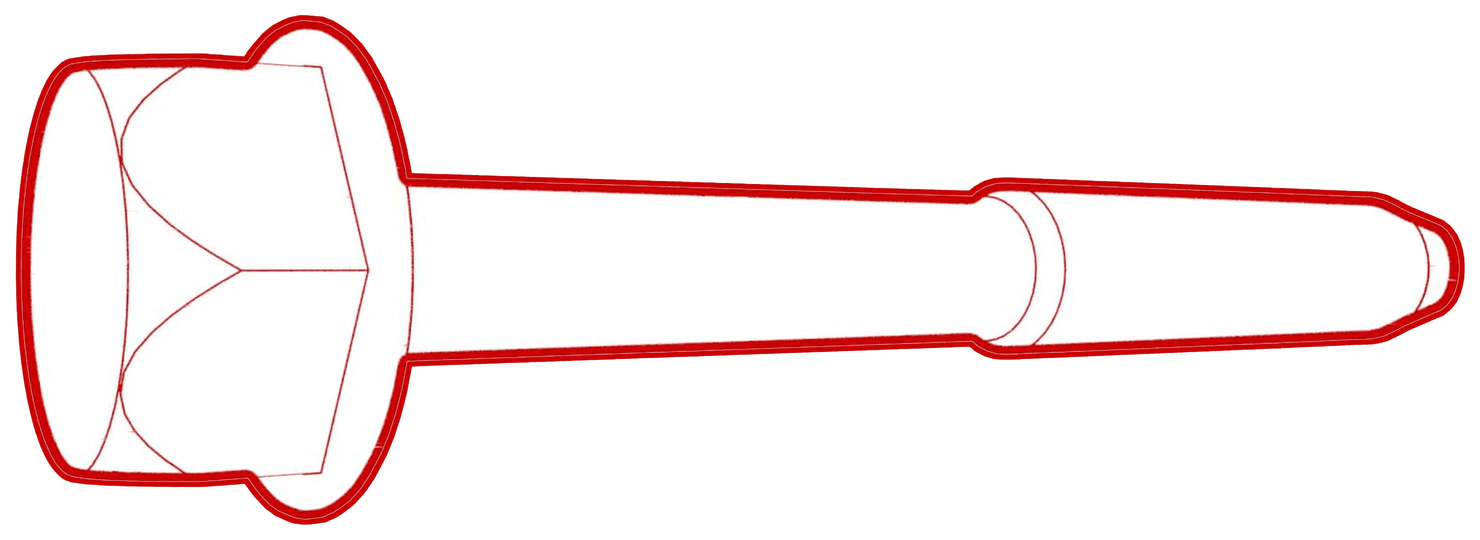

  9. 拆下并弃置将正负极母排固定到直流链路和直流输入的螺栓。

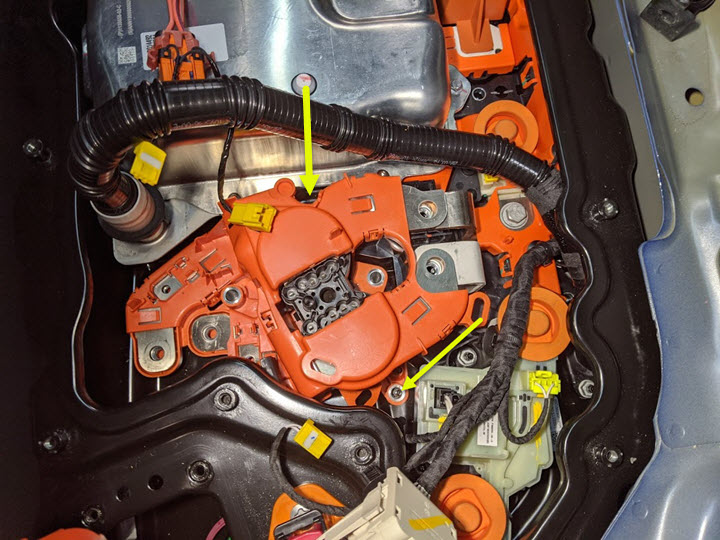

  10. 拆下将高压电池高压电池仓线束固定到高压电池快充触点开关盖板的夹子。

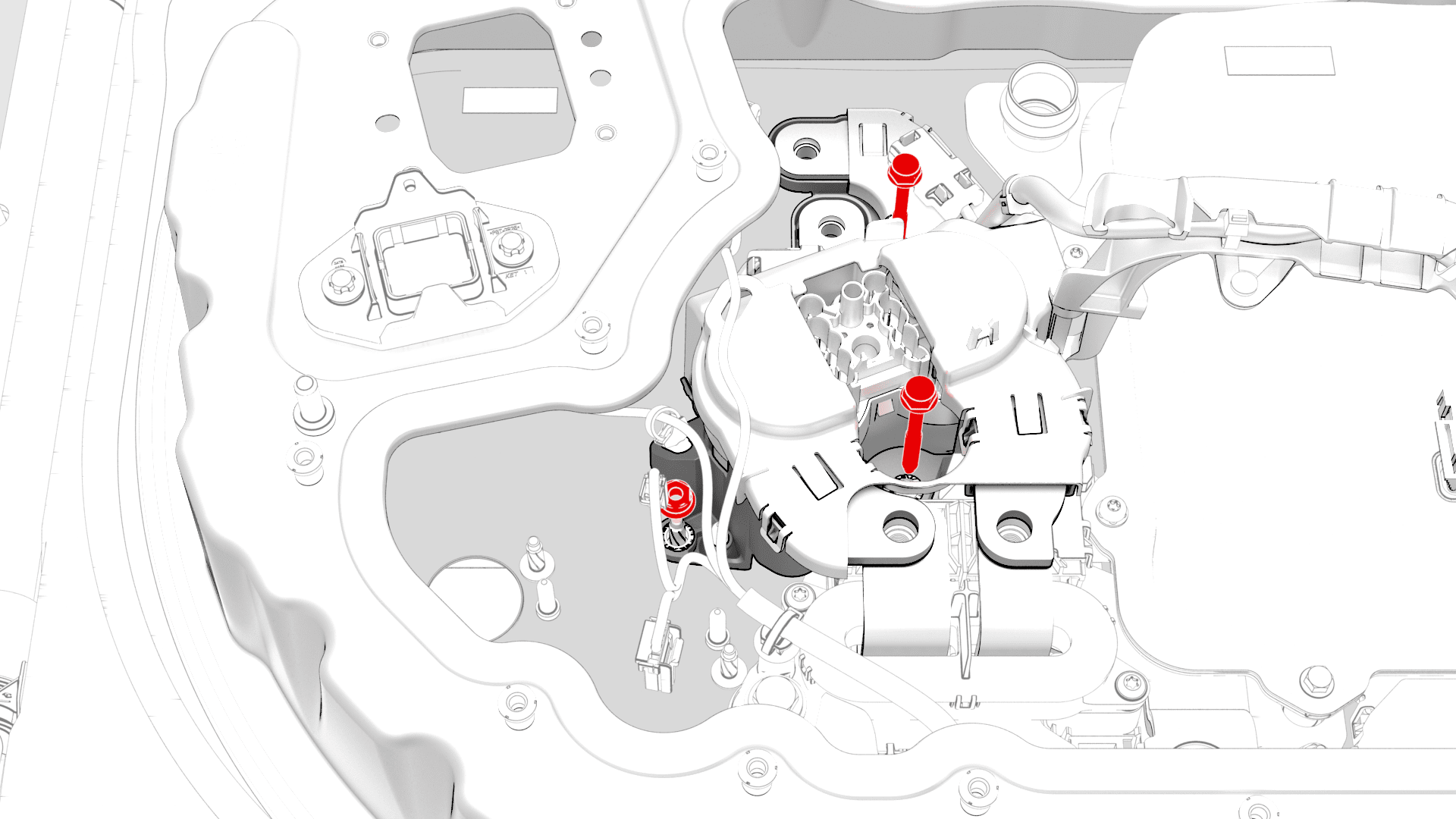

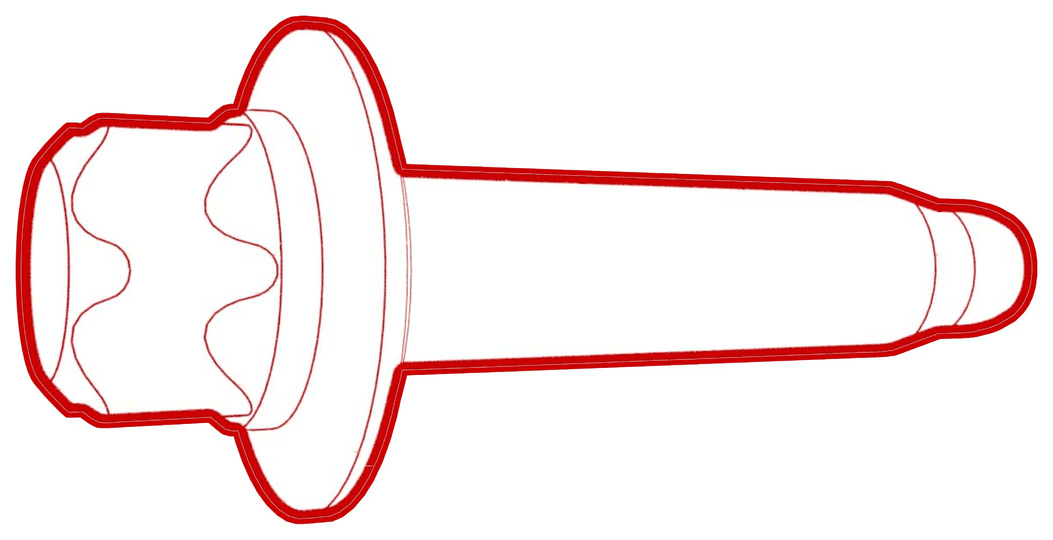

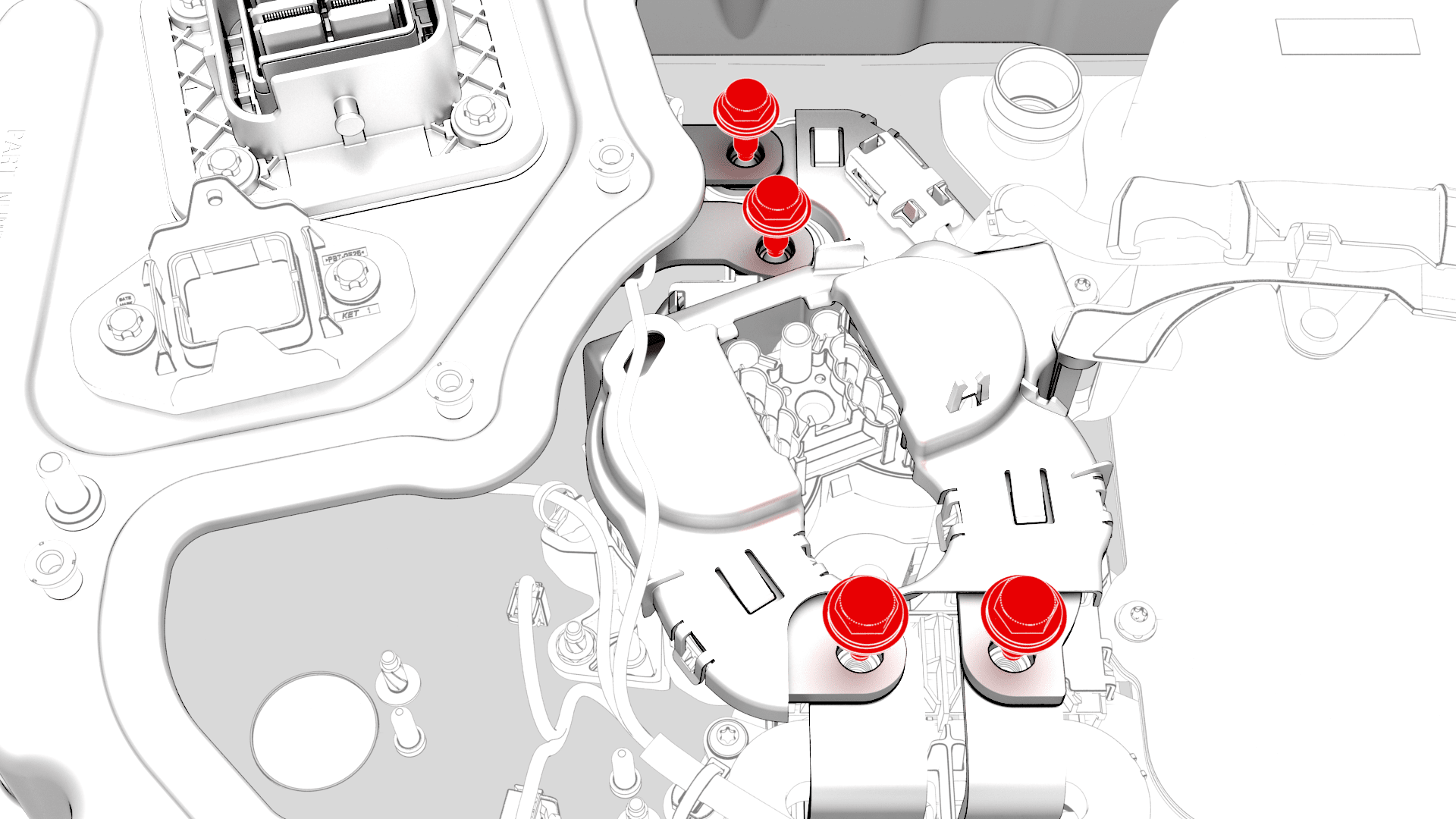

  11. 拆下将快充触点开关固定到高压电池仓的螺母和螺栓，并将线束连同触点开关一同从车辆上拆下。
  12. 松开卡子（3 个），然后拆下负极交流输入端子罩。
  13. 拆下并弃用将正负极交流输入端子固定到快充母排正负极输入侧的螺栓。
    注
    Use of the following tool(s) is recommended:
    • 已绝缘 Ratchet/torque wrench
    • 已绝缘 4 in extension
    • 已绝缘 8 mm socket
  14. 松开卡子（3 个），然后拆下正极交流输入端子罩。。
  15. 松开将高压电池快充触点开关盖板固定到快充触点开关的卡子（8 个），然后将盖板连同交流输入口线束一起从触点开关上拆下。
    警告
    快充触点开关盖板为一次性用品，卡子十分脆弱，极易损坏。

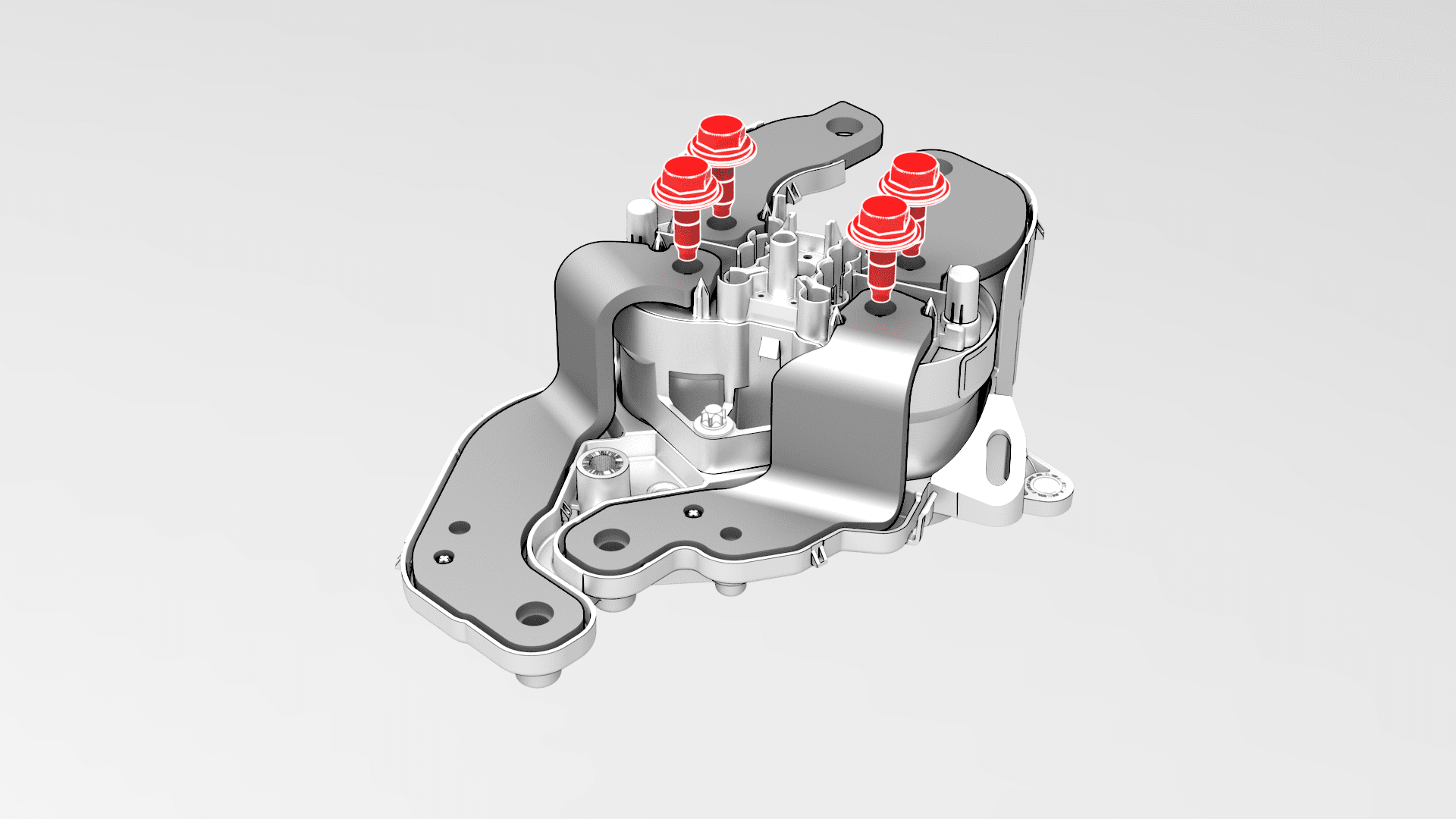

  16. 拆下并弃置将母排固定到快充触点开关的螺栓，然后将母排从触点开关上拆下。

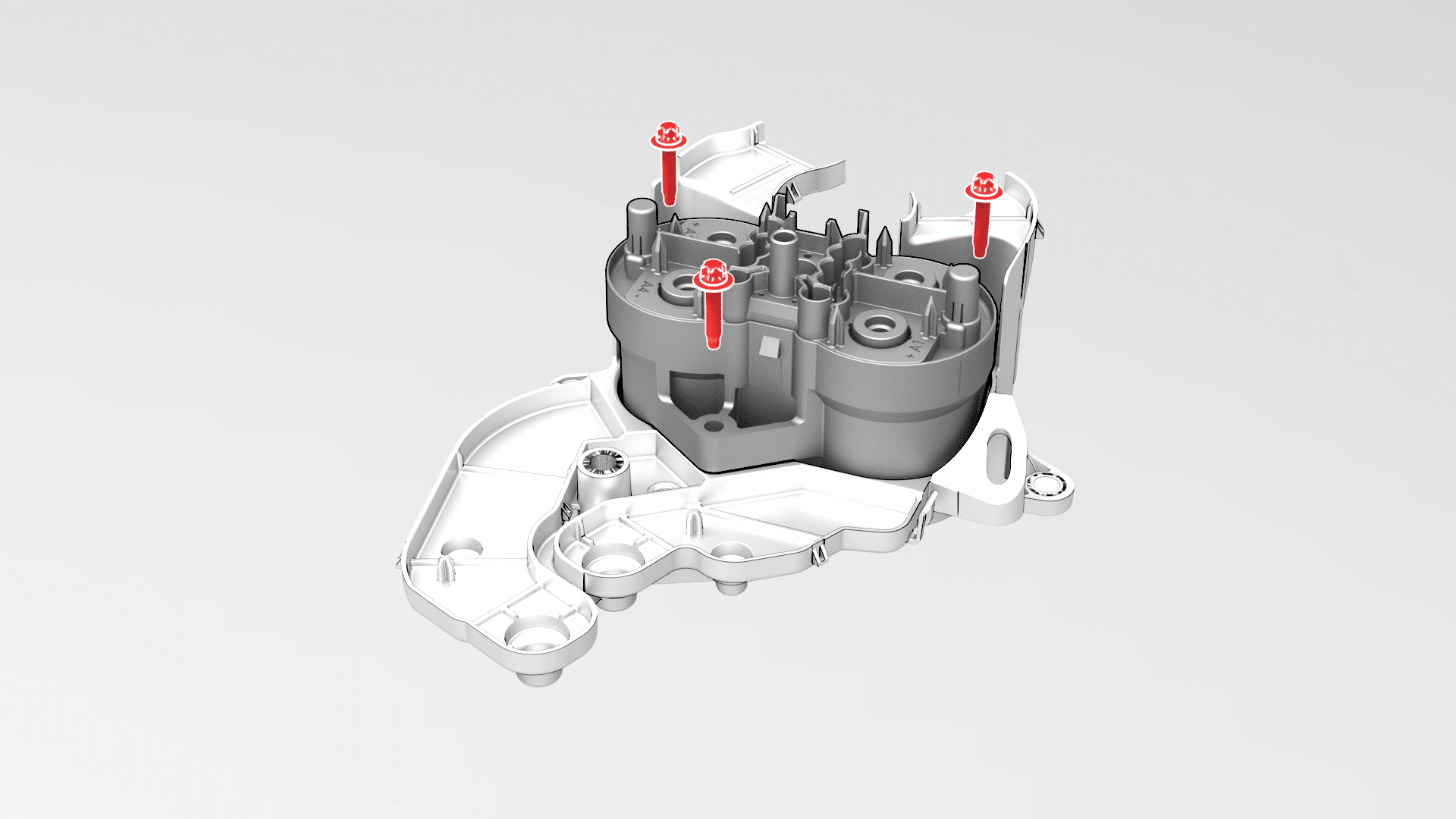

  17. 拆下将快充触点开关固定到绝缘体的螺栓，并将触点开关从绝缘体上拆下。

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
  2. 使用异丙醇 (IPA) 湿巾清理快充触点开关的高压接合面，以及正负极直流链路和直流输入母排。
  3. 将高压电池快充触点开关安装到绝缘体上。

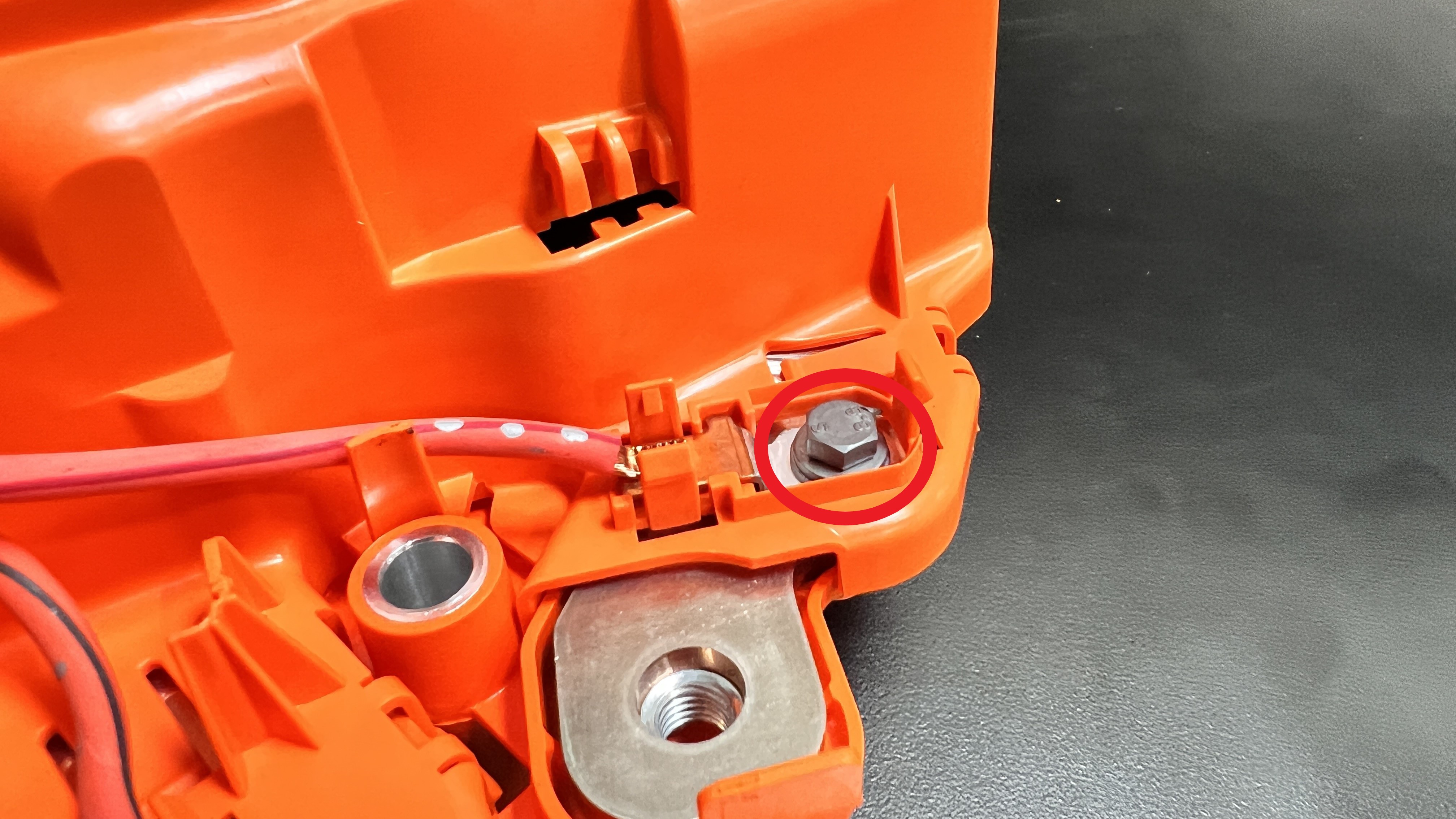

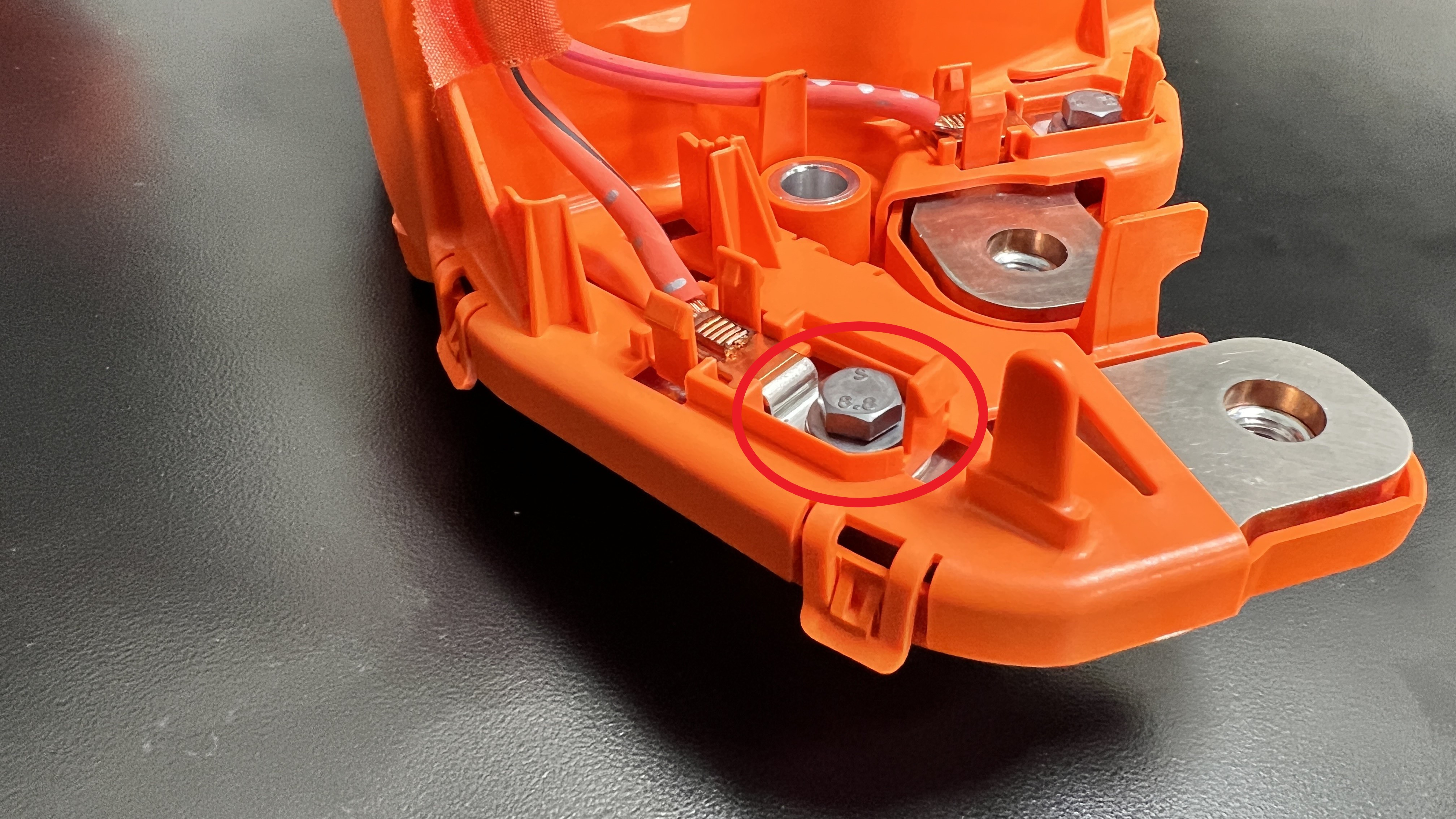

    注
    将快充触点开关安装到绝缘体后，调整两处探针的位置。
  4. 安装将快充触点开关固定到绝缘体的螺栓，紧固后，使用油性记号笔标记螺栓。
    5.5 Nm (4.1 lbs-ft)
  5. 将正负极电源插座和直流链路母排安装到快充触点开关上，然后安装将母排固定到触点开关的新螺栓 (x4)。
  6. 将螺栓预先拧至 10 Nm，然后回拧半圈，再次紧固至 10 Nm，然后用油性记号笔标记螺栓。
    10 Nm (7.4 lbs-ft) -180 deg
    10 Nm (7.4 lbs-ft)
  7. 使用 Hioki 电阻计测量直流链路母排和输入母排上快充触点开关各正极高压接头处的电阻。
    注
    最大可接受电阻值为 0.030 毫欧（30 微欧）。
  8. 使用 Hioki 电阻计测量直流链路母排和输入母排上快充触点开关各负极高压接头处的电阻。
    注
    各连接处的最大可接受电阻值为 0.040 毫欧（40 微欧）。如果电阻超过上述值，请根据具体情况上报 Toolbox 会话。
  9. 将高压电池快充触点开关盖板连同交流输入线束一起放置在快充触点开关上，然后接合将盖板和线束固定到快充触点开关的卡子（8 个）。
    警告
    快充触点开关盖板为一次性用品，卡子十分脆弱，极易损坏。
  10. 安装新的螺栓，将正负极交流输入端子固定到快充母排正负极输入侧，然后用油性记号笔标记螺栓。
    4.4 Nm (3.2 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • 已绝缘 Ratchet/torque wrench
    • 已绝缘 4 in extension
    • 已绝缘 8 mm socket
  11. 将交流输入端子盖板分放置在负极和正极环形端子上，然后接合将端子盖板固定到负极和正极环形端子的卡子。
  12. 将快充总成放置在高压电池仓上，以备安装。
    注
    2 个导销。

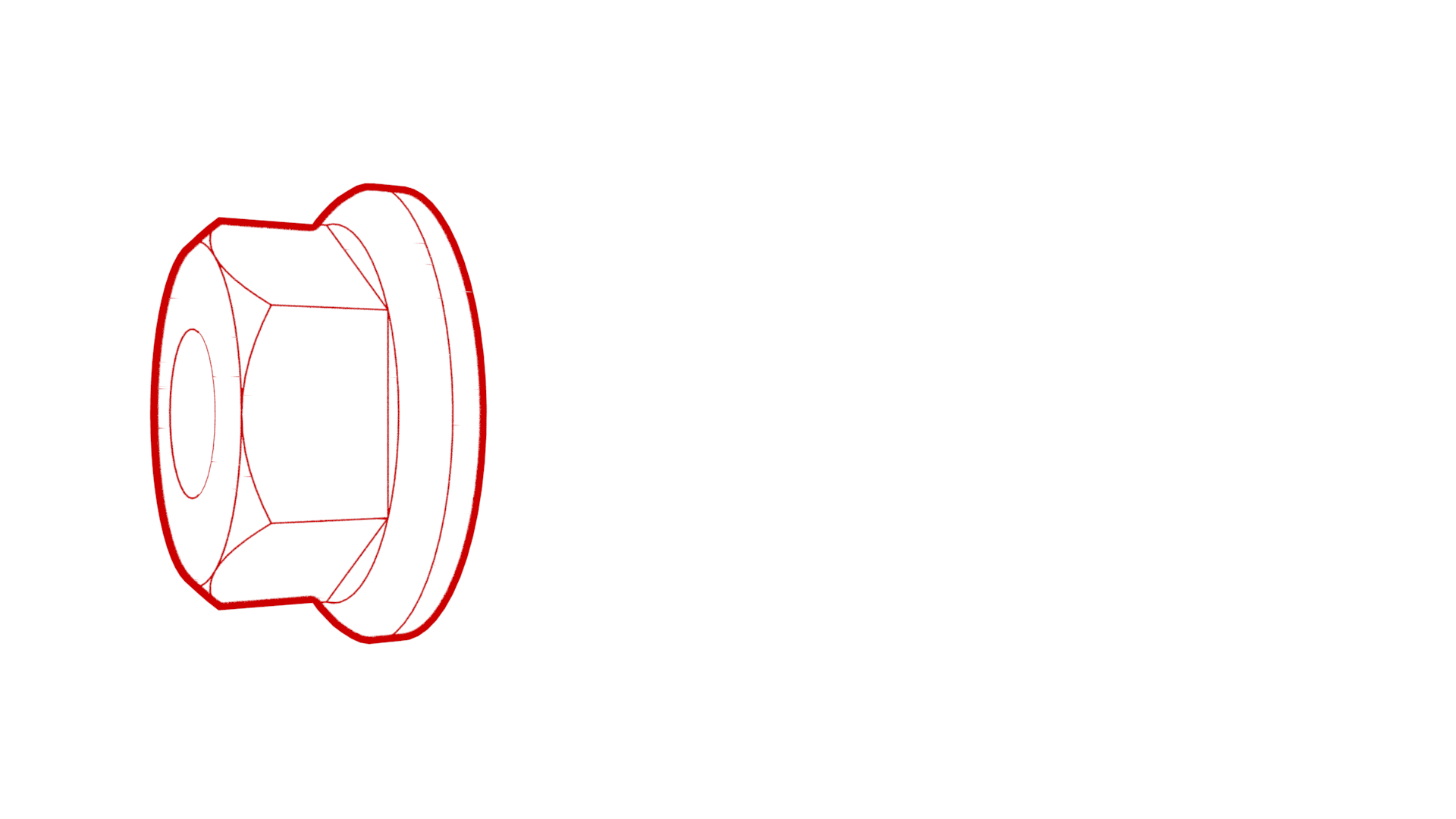

  13. 安装将快充总成固定到高压电池仓的螺栓和螺母，紧固后，使用油性记号笔标记螺栓和螺母。
    5.5 Nm (4.1 lbs-ft)
    8 Nm (5.9 lbs-ft)
  14. 安装将高压电池高压电池仓线束固定到高压电池快充触点开关盖板的夹子。
  15. 安装高压电池直流输入总成。请参阅直流输入总成 - 高压电池（线束类型）（拆卸和更换）或直流输入总成 - 高压电池（母排类型）（拆卸和更换）。
  16. 安装将负极和正极母排固定到直流链路和直流输入的新螺栓 (x4)。
  17. 先将螺栓紧固至 15 Nm，然后将螺栓拧松半圈，最后将螺栓再次紧固至 5 Nm + 60 度。
    15 Nm (11.1 lbs-ft) - 180 deg
    5 Nm (3.7 lbs-ft) + 60 deg
    注
    紧固后，使用油性记号笔标记螺栓。
  18. 使用 Hioki 电阻计测量直流输入总成上两个高压接头处的电阻。
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。
  19. 使用 Hioki 电阻计测量直流链路侧快充母排上两个正极高压接头处的电阻。
    注
    最大可接受电阻值为 0.025 毫欧（25 微欧）。
  20. 使用 Hioki 电阻计测量直流链路侧快充母排上两个负极高压接头处的电阻。
    注
    最大可接受电阻值为 0.040 毫欧（40 微欧）。
  21. 安装将高压电池交流输入线束盖板固定到功率转换系统的夹子。
    注
    单相配置和三相配置有所不同。单相配置包括一个由 2 个卡子固定的接线线束固定支架；三相配置不带该支架。如果是三相配置车辆，请跳过这一步骤。
  22. 将电气线束连接到高压电池快充触点开关连接器。
  23. 安装高压电池探针。请参阅 导件 - 探测 - 高压电池（拆卸和更换）。
  24. 安装将高压电池高压电池仓线束固定到高压电池快充触点开关的夹子。
  25. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  26. 安装高压电池仓盖板。请参阅 盖板 - 高压电池仓（拆卸和安装）。
