固件更新 - CHAdeMO 充电适配器

校正代码 50011003 0.10 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2023 年 3 月 27 日：更新至最新验证。
  • 2024 年 10 月 31 日：为日本地区车辆添加了额外步骤。

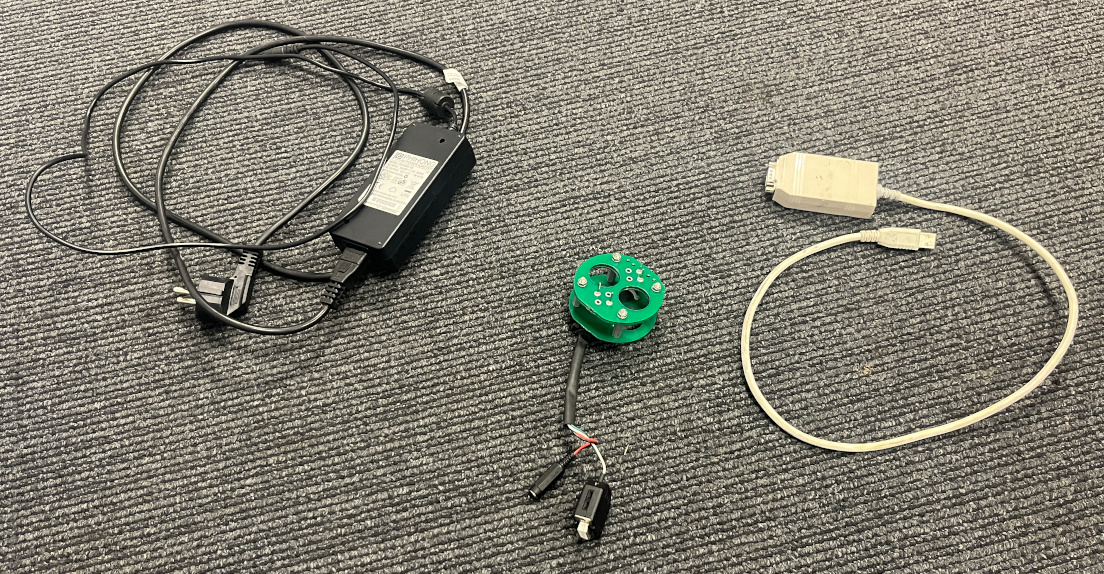

此程序需要使用专用工具：

零件号 描述
1045160-00-A CHAdeMO 编程工具，交钥匙工程
1076919-00-A 适配器直流电源 60W 12V
1016990-00-A 工具，Gridconnect USB 至 CAN 适配器

程序

  1. 在配置有 Toolbox 2 的笔记本电脑上启动 Toolbox 2，必要时登录。
    注
    如果是日本地区车辆，请跳过本步骤。

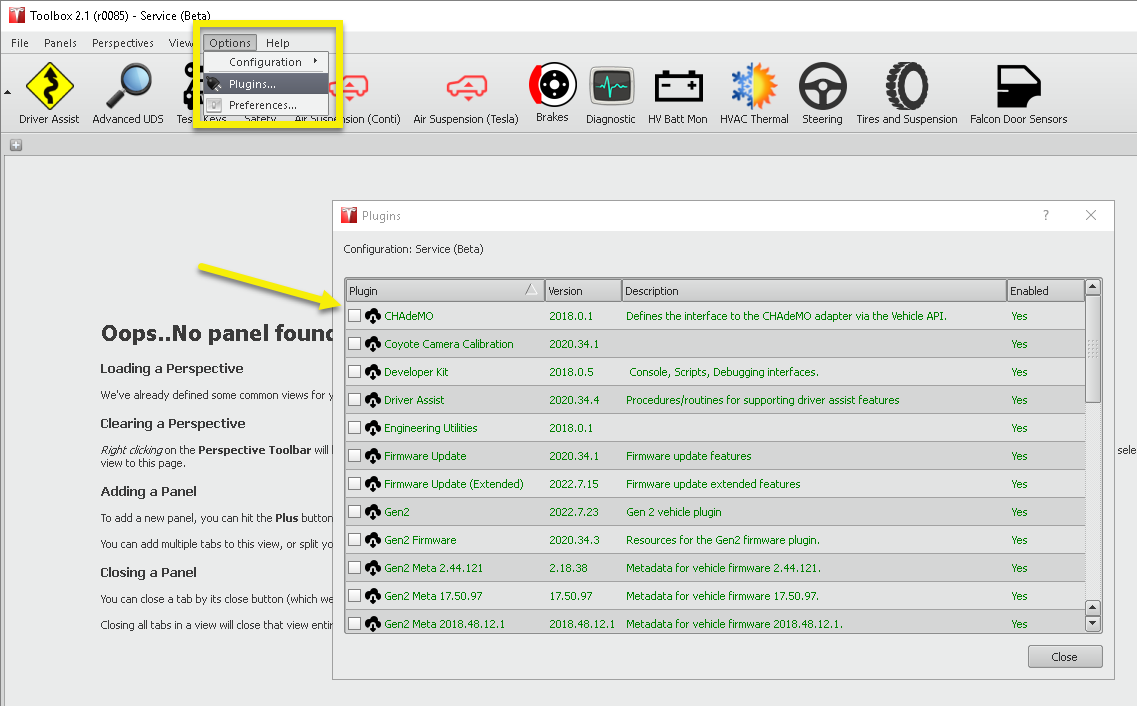

  2. 在 Toolbox 2 中，点击Options > Plugins，然后确认 CHAdeMO 插件可用且为绿色。

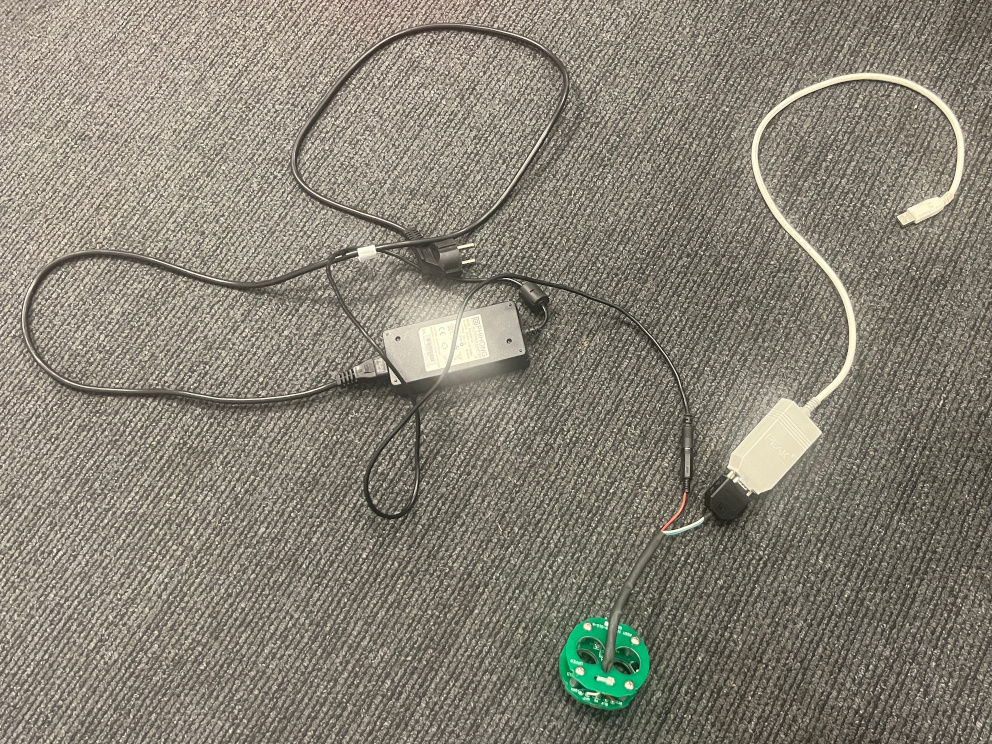

  3. 将 CHAdeMO 编程工具 CAN 连接器连接到 USB 至 CAN 适配器，然后将工具电源连接器连接到 12V 直流电源。
    注
    此时请勿插入电源。
  4. 将 USB 至 CAN 适配器连接到笔记本电脑，然后插入 12V 直流电源。
    注
    如果笔记本电脑要求下载和/或安装驱动程序，请立即按照要求进行操作。驱动程序可以从http://www.peak-system.com/fileadmin/media/files/usb.zip手动下载。

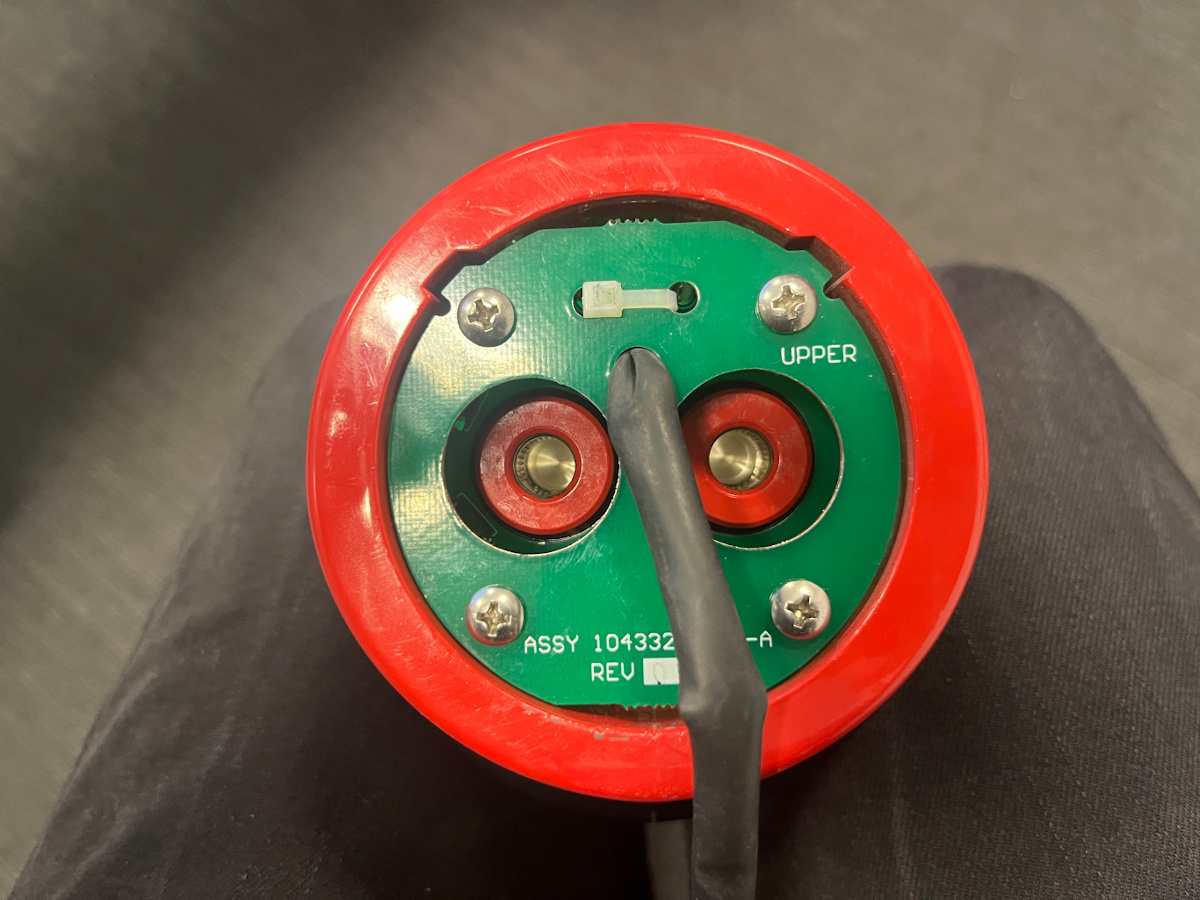

  5. 将 CHAdeMO 编程工具连接到 CHAdeMO 适配器。
    注
    确保工具的锁片与适配器中的槽对齐。
  6. Toolbox 2 的左下角有两个灰色按钮，点击右侧的按钮。

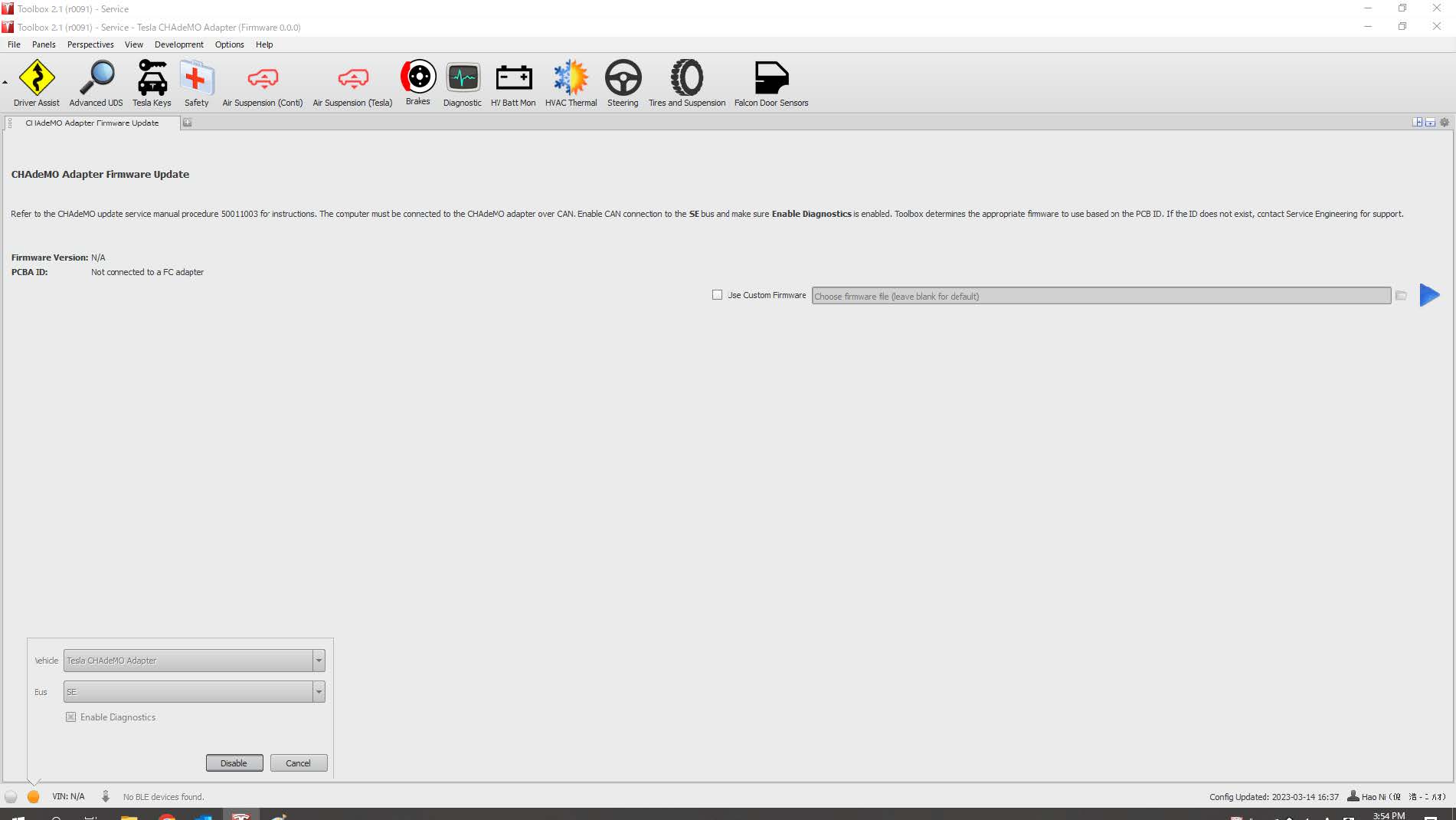

  7. 在打开的窗口中，在 “Vehicle” 下拉菜单中选择Tesla CHAdeMO Adapter，在 “Bus” 下拉菜单中选择 SE，选择Enable Diagnostics，然后点击Enable。
    注
    确保 RH 按钮变为绿色。如果未变，请检查所有连接。
    注
    如果为日本地区车辆，请按照如下步骤恢复错误连接，然后上传并更新日本 CHAdeMO 适配器自定义固件：
    1. 点击Disable，以禁用固件连接。
    2. 重启 Toolbox 2，然后重复步骤2至步骤6。

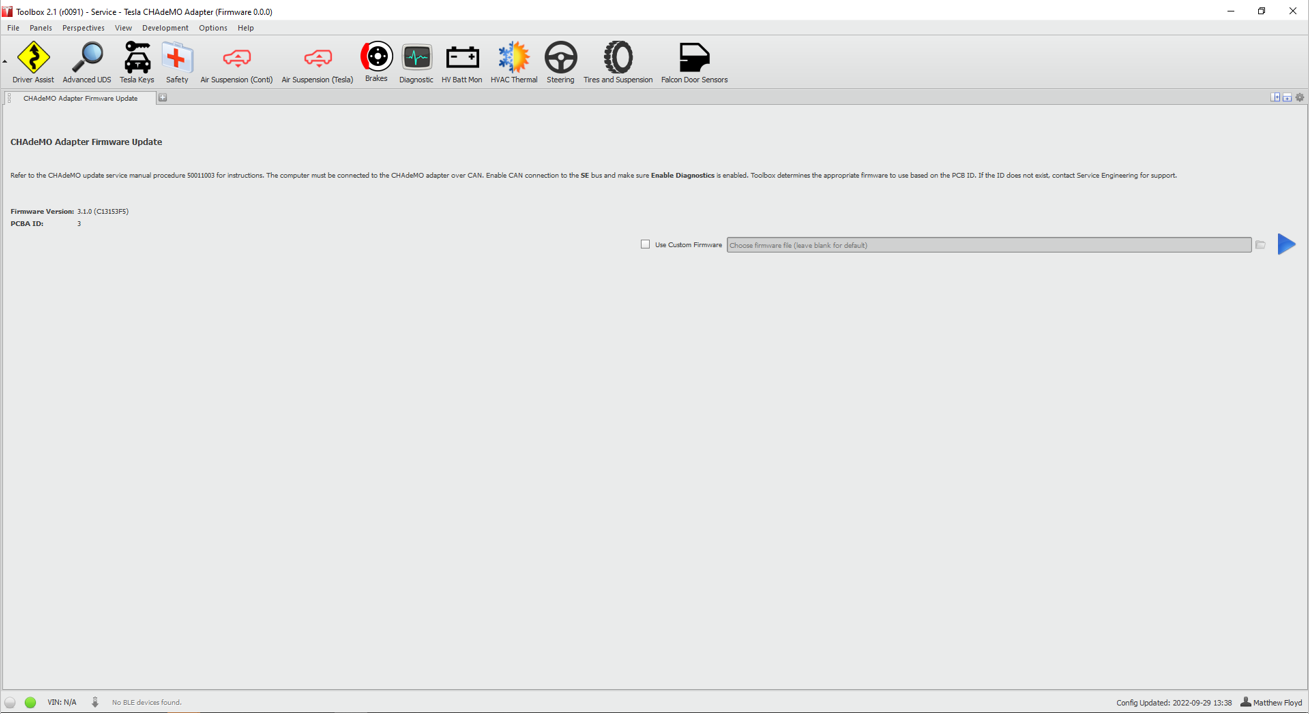

    3. 点击Use Custom Firmware。
    4. 选择储存在桌面文件中的与 PCBA ID 对应的更新文件。
    5. 在打开的窗口中，阅读文本，然后点击Play。
    6. 固件下载完毕后，请转至步骤9。

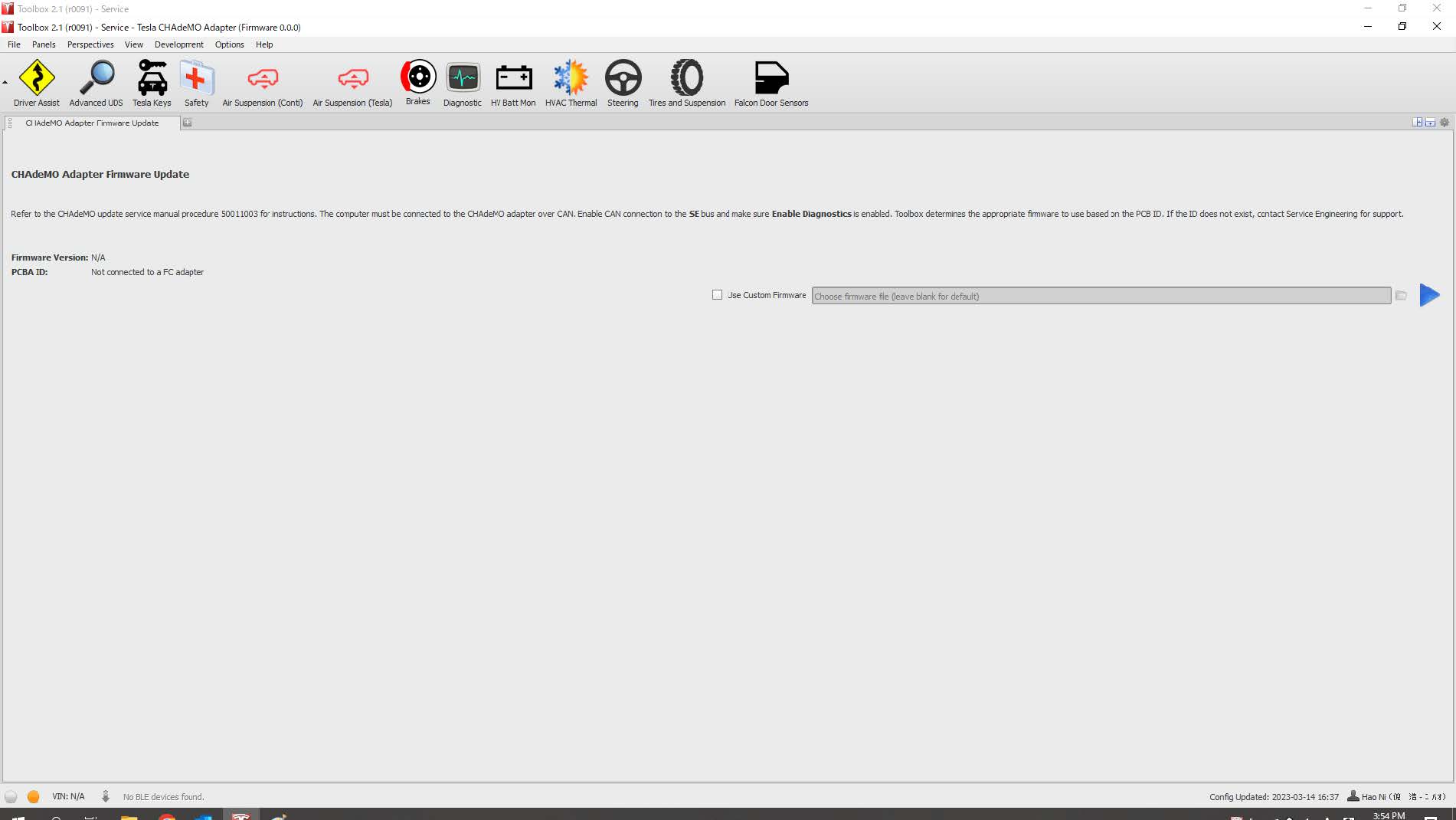

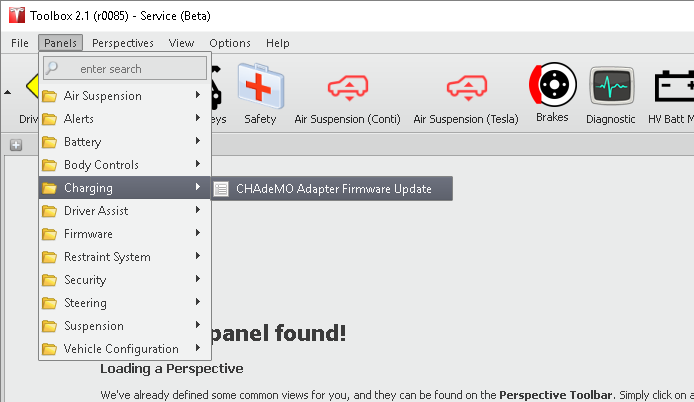

  8. 在 Toolbox 2 中，点击Panels > Charging > CHAdeMO Adapter Firmware Update。

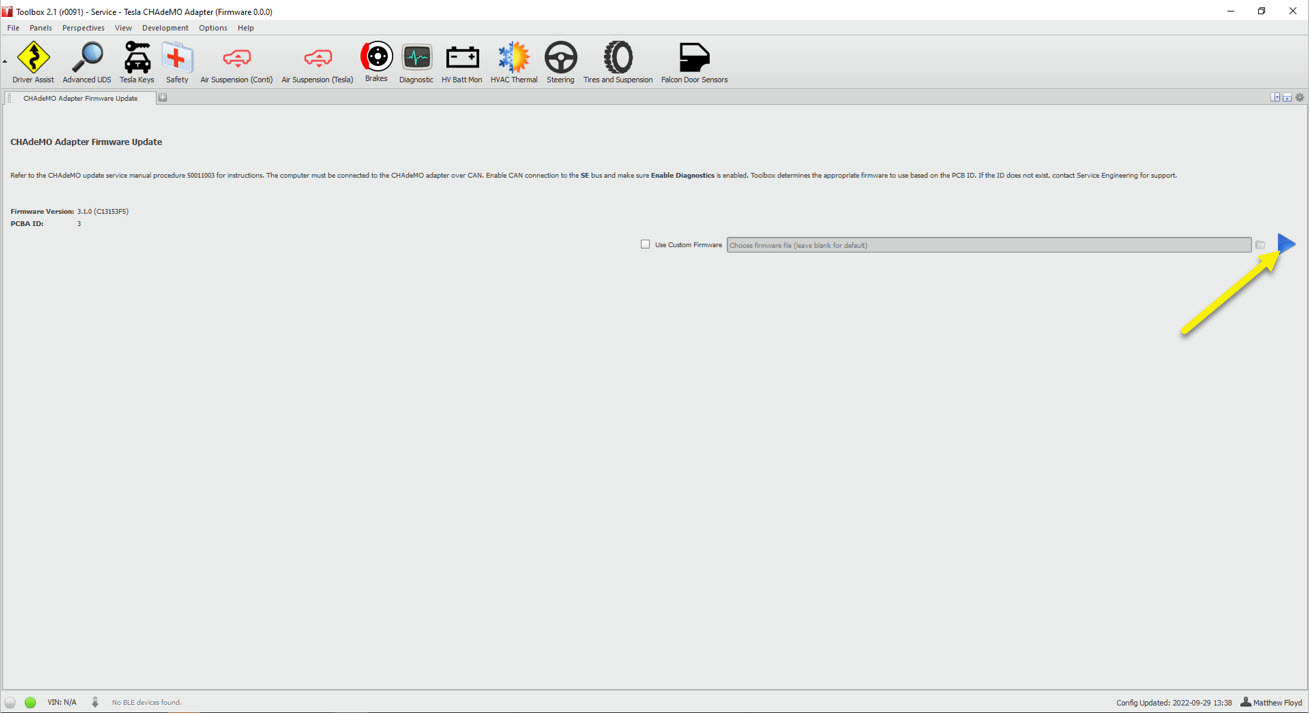

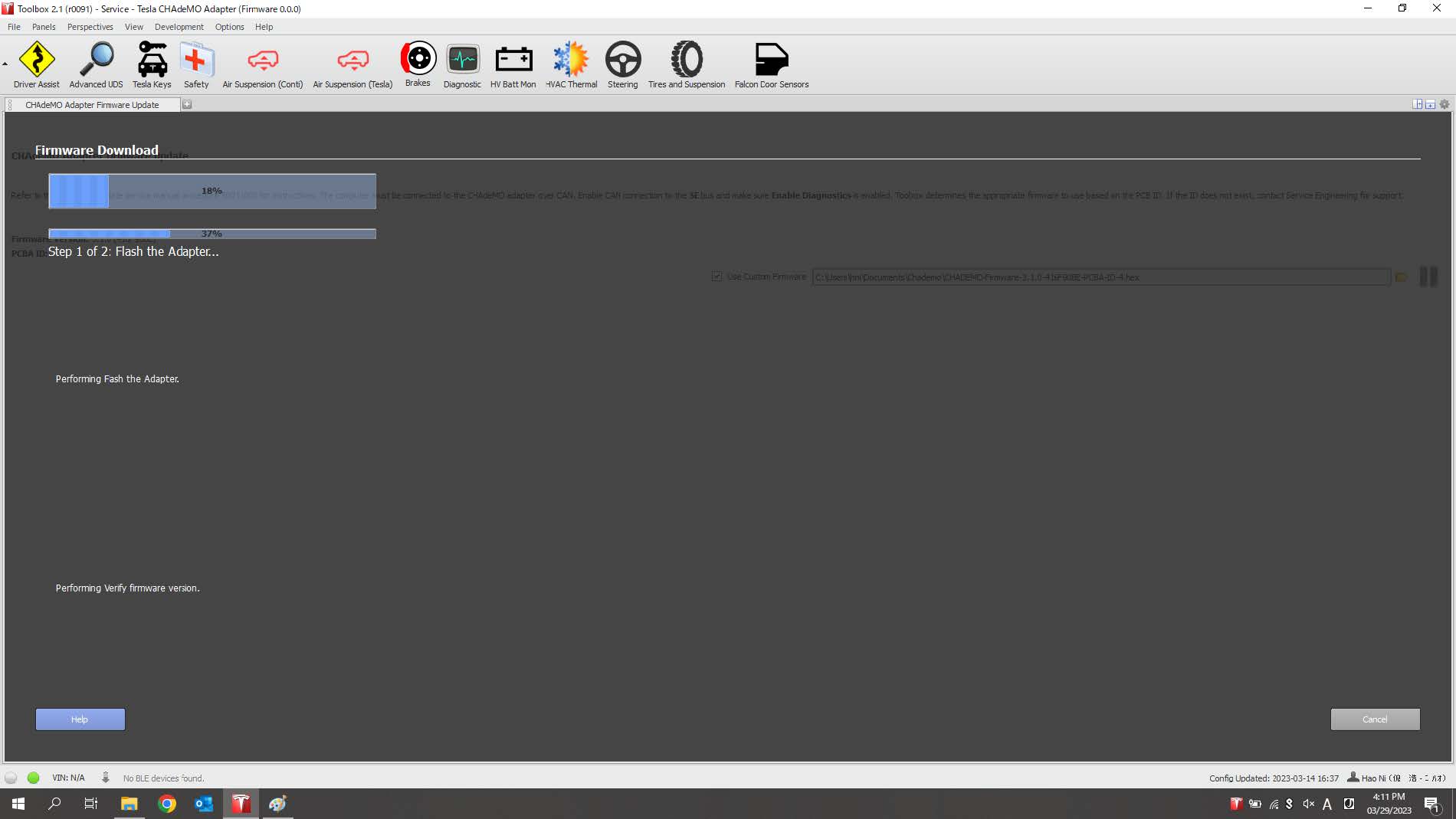

  9. 在打开的窗口中，阅读文本，然后点击Play。

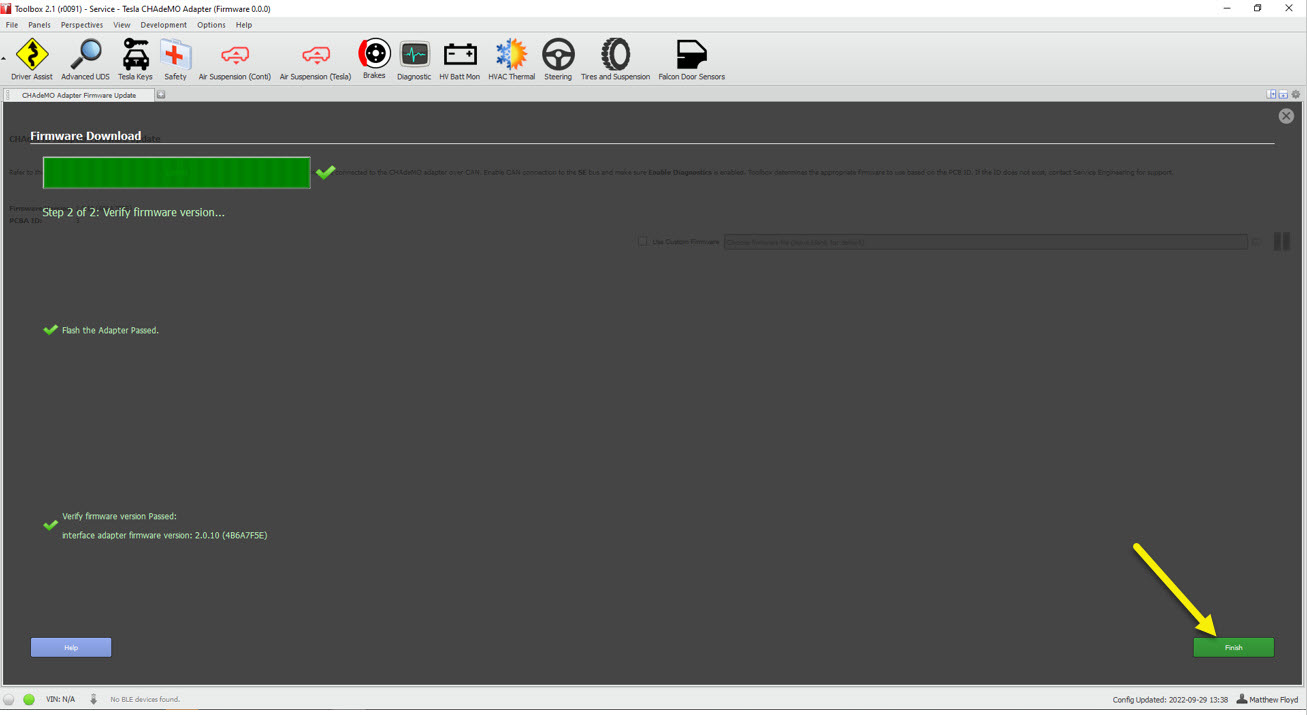

  10. 更新完成后，将新固件版本记录到服务工单中，然后点击Finish。
  11. 断开 CHAdeMO 编程工具与 CHAdeMO 适配器的连接。
  12. 拔下 12V 直流电源，然后断开 USB 至 CAN 适配器与笔记本电脑的连接。
  13. 断开 CHAdeMO 编程工具电源连接器与 12V 直流电源的连接，然后断开工具 CAN 连接器与 USB 至 CAN 适配器的连接。
  14. 如果不再使用，请关闭 Toolbox 2。
