Bracket - License Plate - Front (EMEA) (Retrofit using Template)

校正代码 12070116 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

程序

  1. 清理前饰板的前侧中央表面。

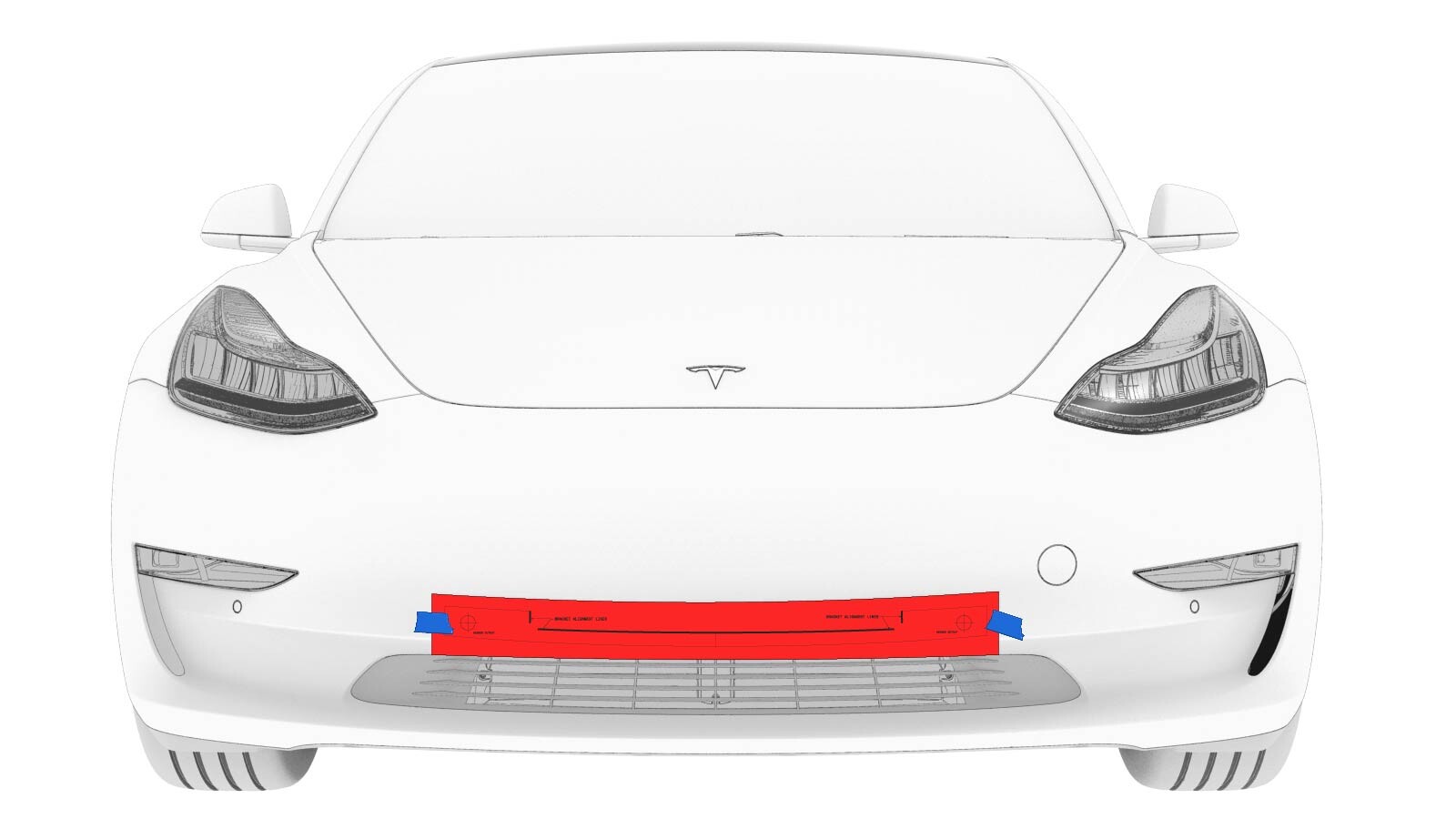

  2. 将模板与驻车传感器对齐，然后用遮蔽胶带将模板固定到位。
  3. 将前车牌架放在模板上方对齐，然后用遮蔽胶带将支架固定在前饰板上。

    LH 如图所示，RH 类似

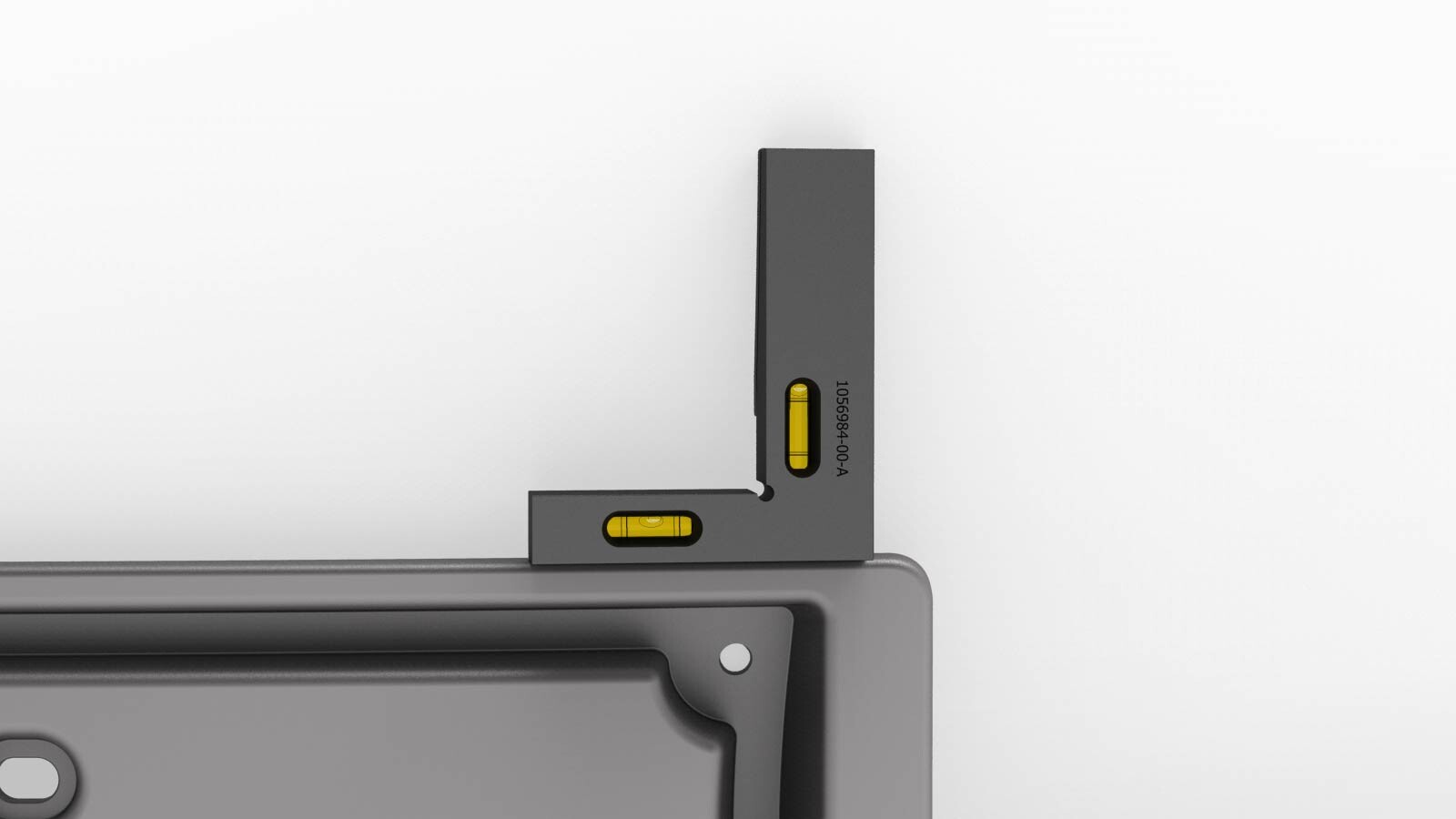

  4. 验证前车牌架与气泡水平仪齐平。确保相比水平地面不存在任何差异。

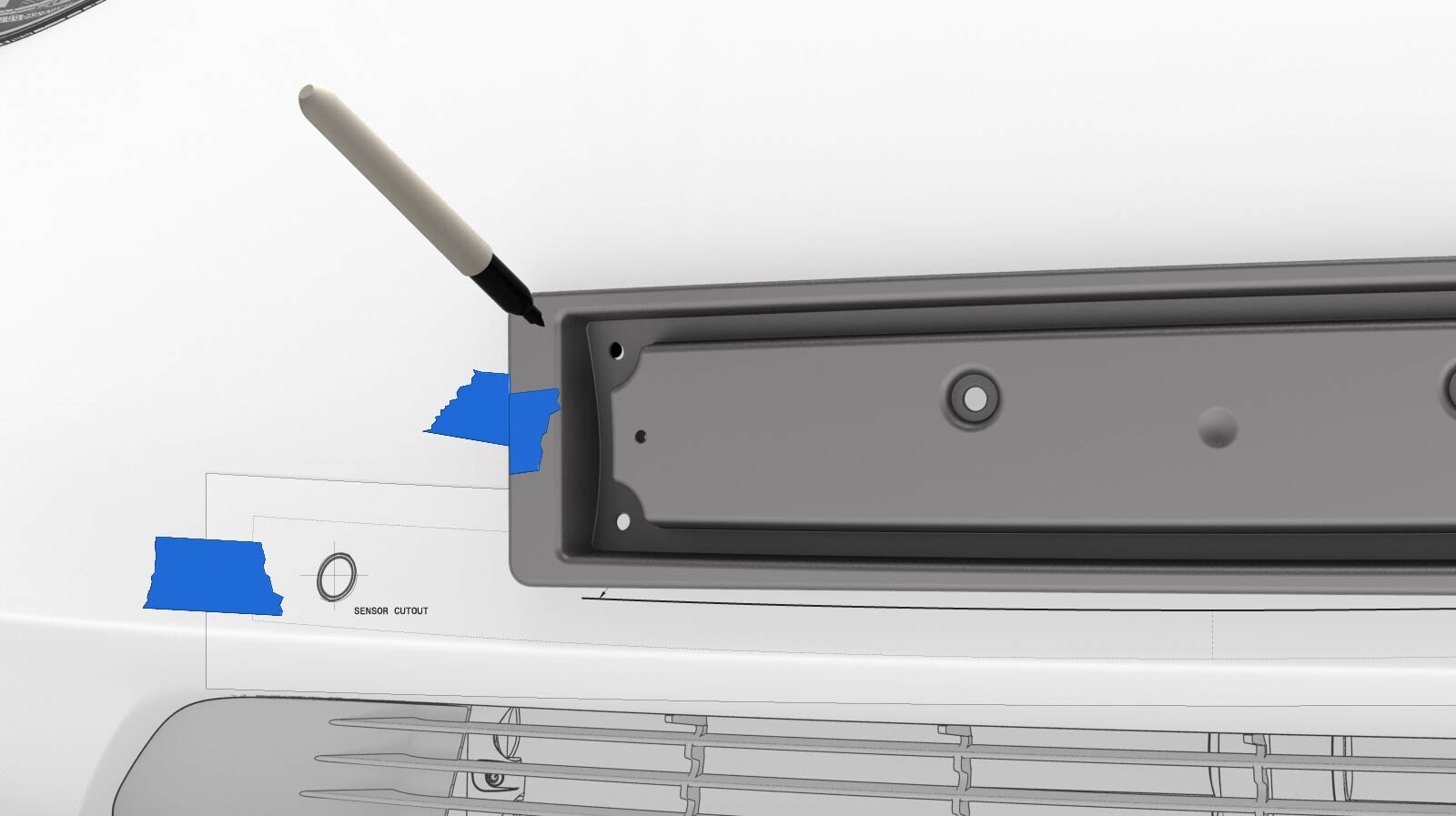

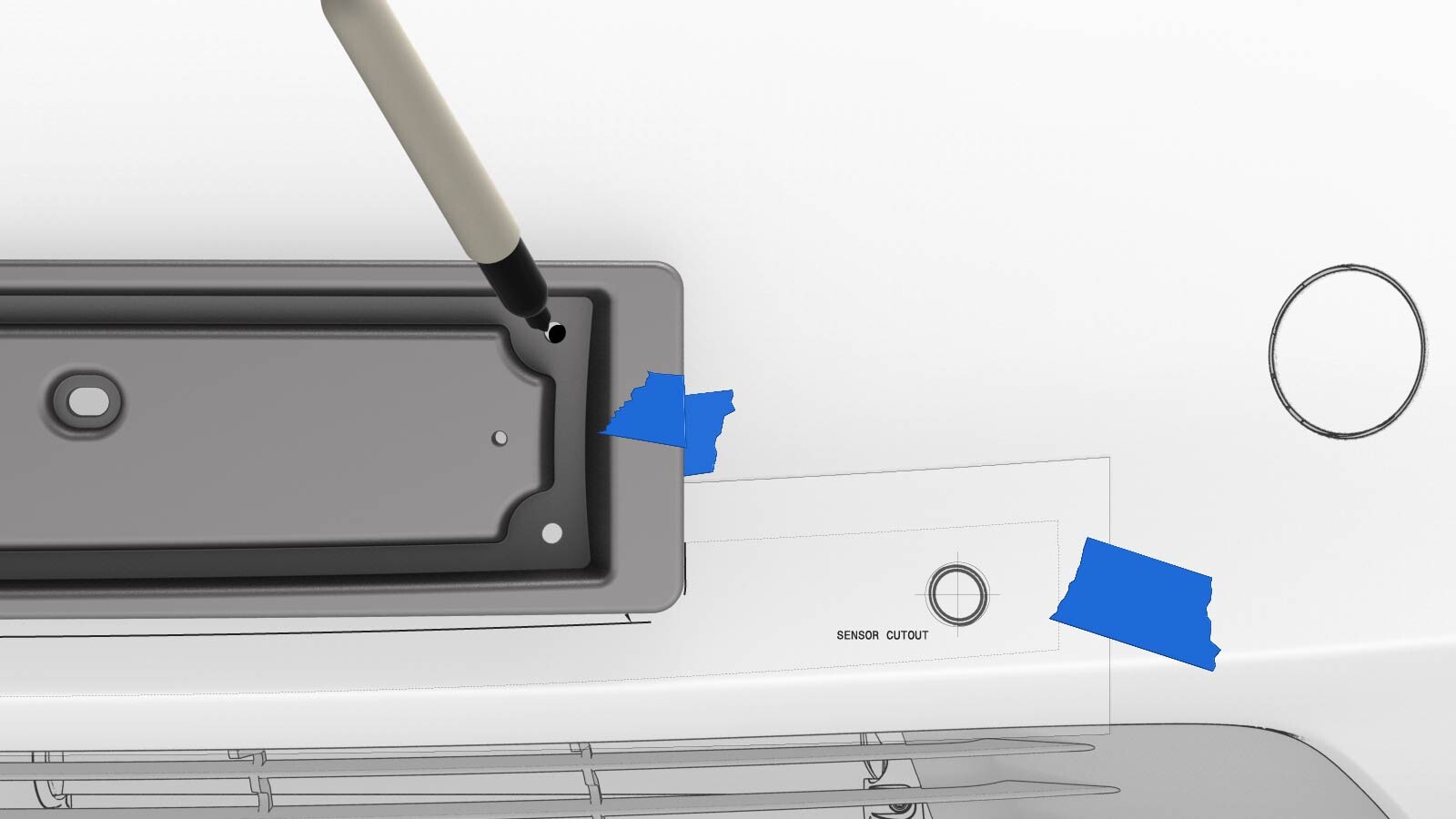

  5. 用油性记号笔标出前饰板上顶部 2 个支架孔；利用导向孔安装前车牌架。底部孔盖住了模板。
    Informational PurposesAn informational icon, calling your attention
    注
    必须先拆下模板，才能把前车牌架固定在前饰板上。

    右侧

    左侧

  6. 拆下前车牌架和模板。
  7. 继续操作前，请戴好护眼和护耳装置。
  8. 使用 7/64 英寸（3 毫米）钻头在前饰板钻穿 4 个孔。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    只能钻穿前饰板的顶部表面。钻孔过深可能导致车辆损坏。

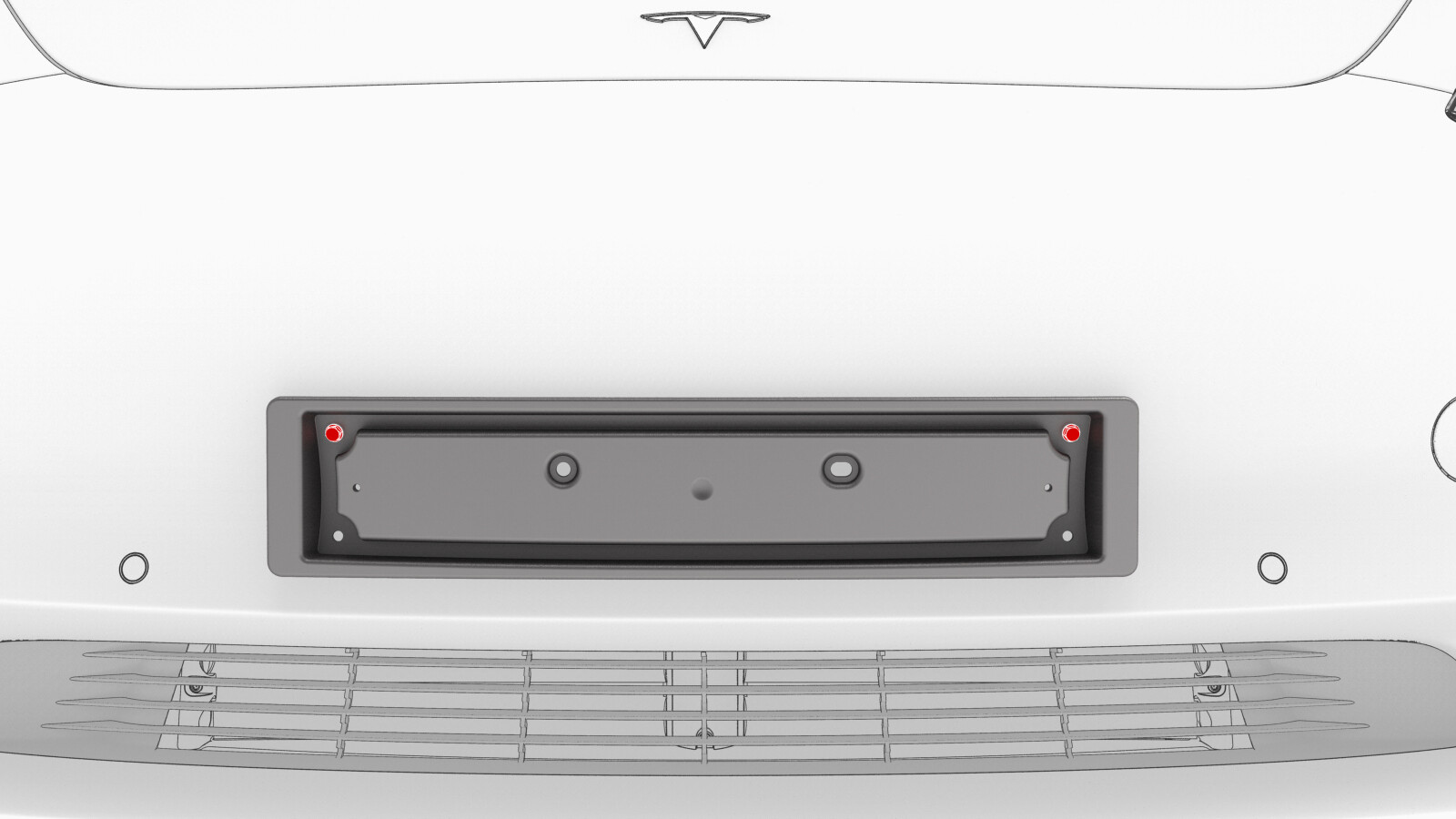

  9. 安装将前车牌架固定到前饰板的 2 颗顶部螺钉（零件号：1104972-00-A）。
    1 Nm (.7 lbs-ft)
  10. 安装将前车牌架固定到前饰板的 2 颗底部螺钉（零件号：1104972-00-A）。
    1 Nm (.7 lbs-ft)
