线束 - 温度系统横梁（拆卸和更换）

校正代码 17101302 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

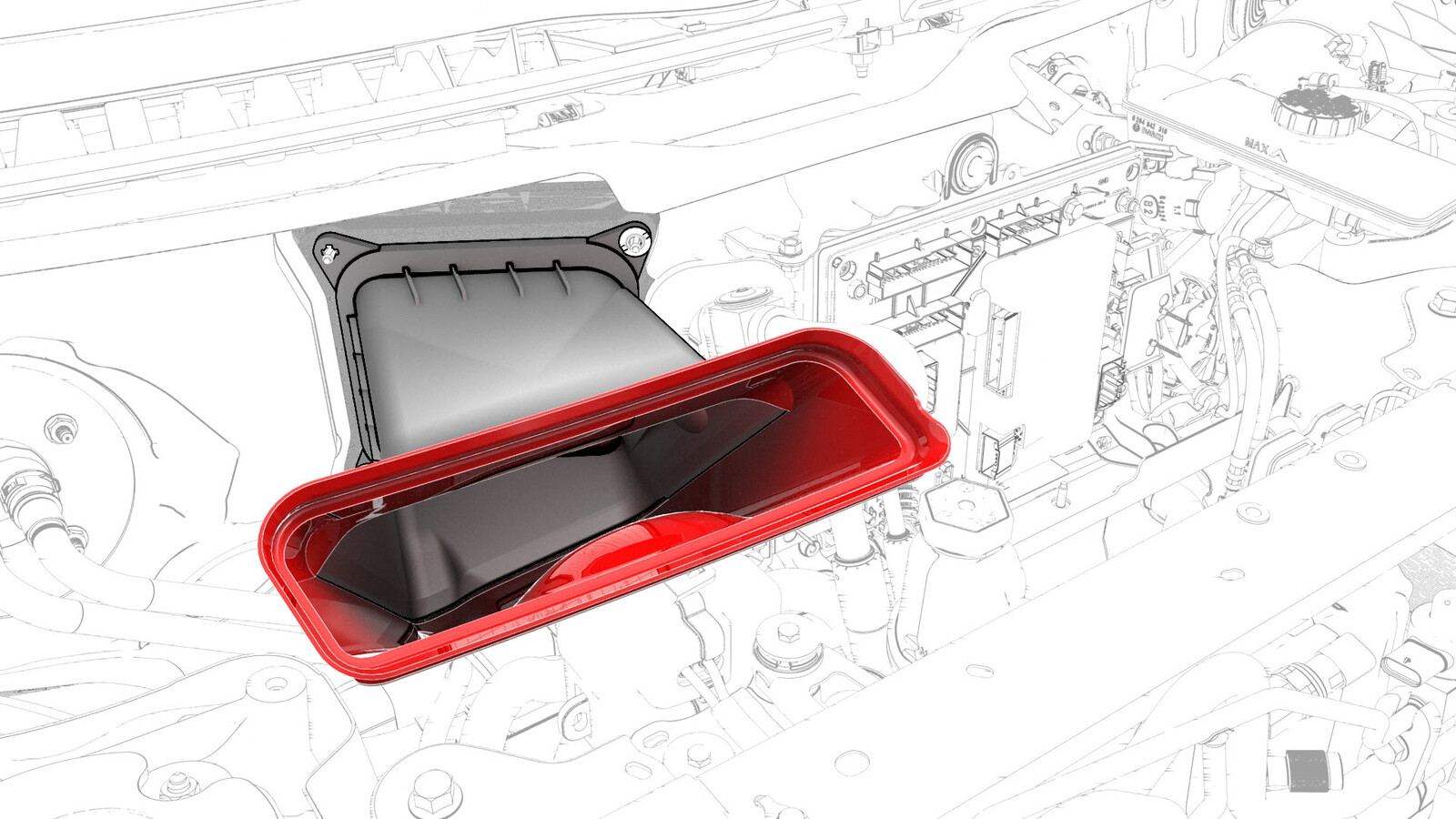

  3. 松开将供暖、通风和空调气室外管固定到供暖、通风和空调气室内管的夹子，然后拆下外管。

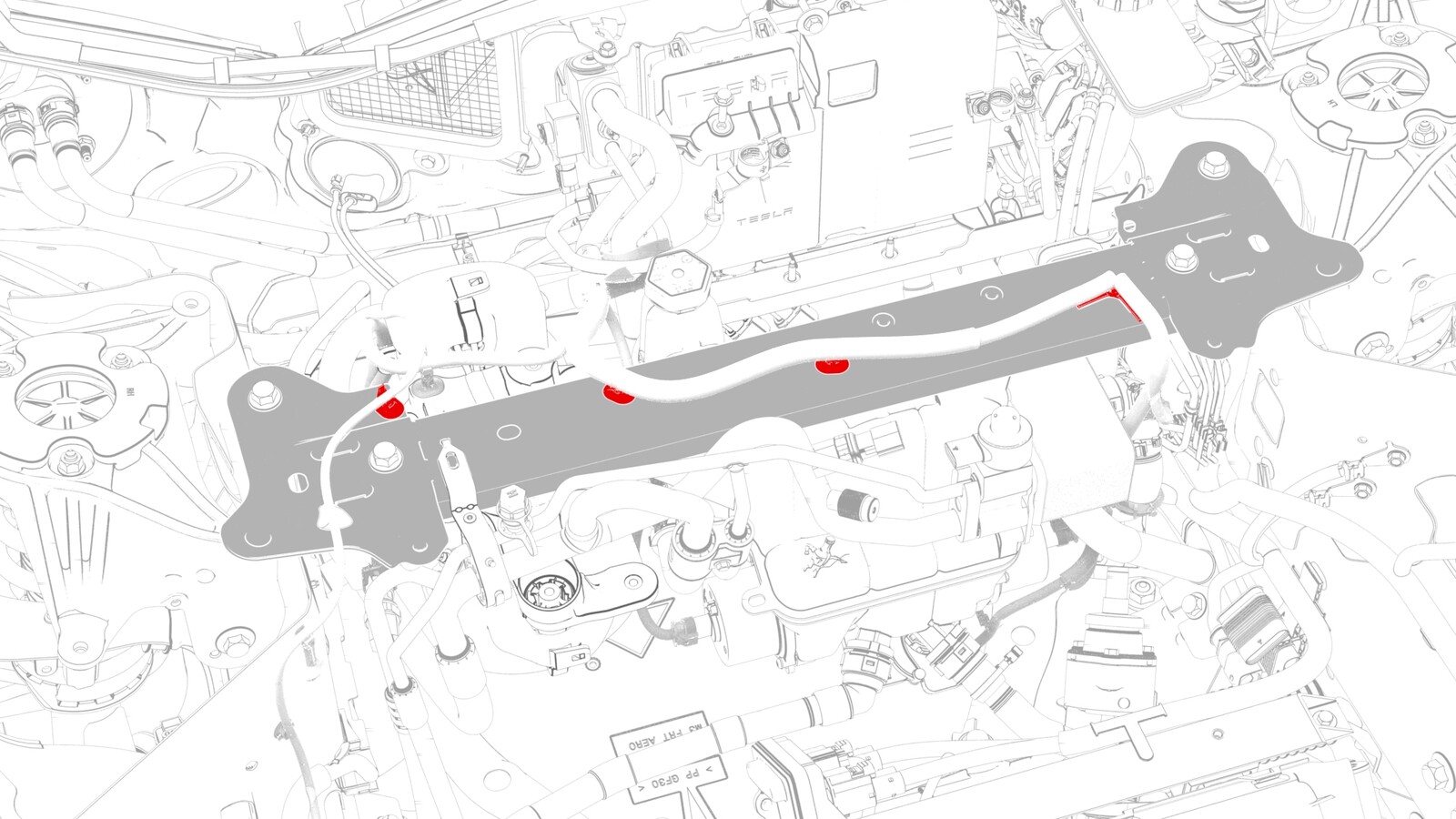

  4. 拆下将温度系统横梁电气线束盖板固定到前车身控制器模块的螺栓，然后拆下盖板。
  5. 断开温度系统横梁电气线束与前车身控制器模块连接器的连接。
  6. 松开将吸入/液体管路固定到热膨胀阀附近车身的夹子。
  7. 拆下将温度系统横梁电气线束接地端子固定到压缩机的螺栓。
  8. 断开温度系统横梁电气线束与压缩机连接器的连接。
  9. 断开温度系统横梁电气线束与高压传感器连接器的连接。
  10. 松开将温度系统横梁电气线束固定到压缩机和压缩机支架的夹子。
  11. 断开温度系统横梁电气线束与低压传感器连接器的连接。
  12. 断开温度系统横梁电气线束与冷却器和 EXV 总成连接器的连接。
  13. 断开温度系统横梁电气线束与冷却液温度传感器连接器的连接。
  14. 断开温度系统横梁电气线束与五通阀执行机构连接器的连接。
  15. 断开温度系统横梁电气线束与高压电池冷却液泵连接器的连接。
  16. 断开温度系统横梁电气线束与动力总成冷却液泵连接器的连接。

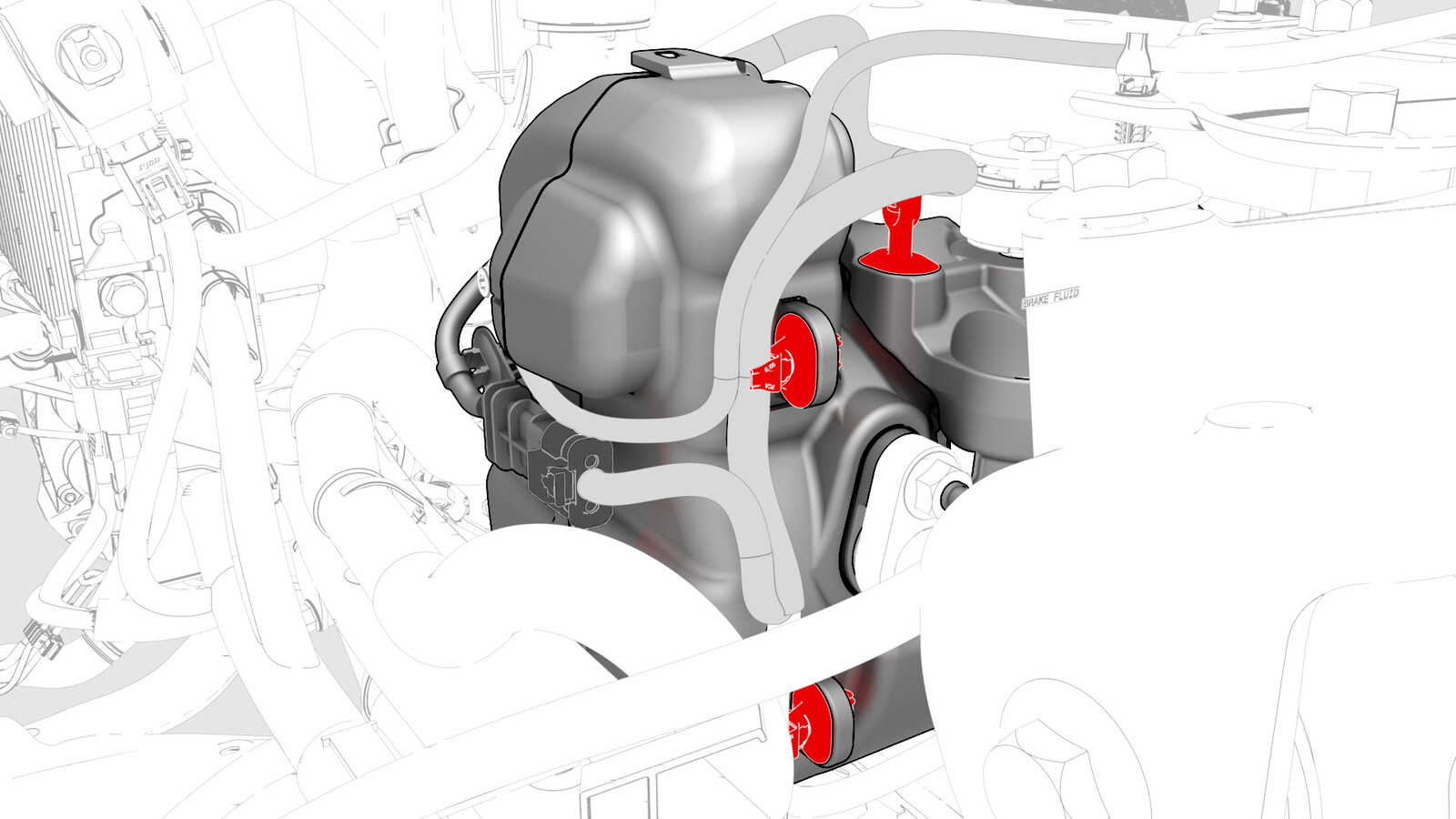

  17. 松开将温度系统横梁电气线束固定到超级瓶的夹子。
  18. 松开将温度系统横梁电气线束连接到冷却器和 EXV 总成软管的夹子，然后从该软管上拆下电气线束。
  19. 松开将温度系统横梁电气线束固定到超级瓶的夹子。
  20. 松开将温度系统横梁电气线束固定到吸液管的夹子。
  21. 断开温度系统横梁电气线束与超级瓶液位温度传感器连接器的连接。
  22. 断开温度系统横梁电气线束与动力总成泵至门槛软管冷却液温度传感器连接器的连接。
  23. 拆下将温度系统横梁电气线束接地端子带固定到 RH 剪力壁的螺栓。
  24. 松开将温度系统横梁电气线束固定到减震塔支架的夹子。
  25. 从车上拆下温度系统横梁电气线束。

安装

  1. 紧固将温度系统横梁电气线束固定到减震塔支架的夹子。
  2. 安装将温度系统横梁电气线束接地端子带固定到 RH 剪力壁的螺栓。
    10 Nm (7.4 lbs-ft)
  3. 将温度系统横梁电气线束连接到动力总成泵至门槛软管冷却液温度传感器连接器。
  4. 将温度系统横梁电气线束连接到超级瓶液位温度传感器连接器。
  5. 紧固将温度系统横梁电气线束固定到吸液管的夹子。
  6. 紧固将温度系统横梁电气线束固定到超级瓶的夹子。
  7. 将温度系统横梁电气线束安装到冷却器与 EXV 总成软管上，然后紧固将电气线束固定到该软管的夹子。
  8. 紧固将温度系统横梁电气线束固定到超级瓶的夹子。
  9. 将温度系统横梁电气线束连接到动力总成冷却液泵连接器。
  10. 将温度系统横梁电气线束连接到高压电池冷却液泵连接器。
  11. 将温度系统横梁电气线束连接到五通阀执行机构连接器。
  12. 将温度系统横梁电气线束连接到冷却液温度传感器连接器。
  13. 将温度系统横梁电气线束连接到冷却器和 EXV 总成连接器。
  14. 将温度系统横梁电气线束连接到低压传感器连接器。
  15. 紧固将温度系统横梁电气线束固定到压缩机和压缩机支架的夹子。
  16. 将温度系统横梁电气线束连接到高压传感器连接器。
  17. 将温度系统横梁电气线束连接到压缩机连接器。
  18. 安装将温度系统横梁电气线束接地端子固定到压缩机的螺栓。
    6 Nm (4.4 lbs-ft)
  19. 紧固将吸入/液体管路固定到热膨胀阀附近车身的夹子。
  20. 将温度系统横梁电气线束连接到前车身控制器模块连接器。
  21. 将温度系统横梁温度系统线束安装到前车身控制器模块上，然后安装将盖板固定到该模块的螺栓。
    6 Nm (4.4 lbs-ft)
  22. 将暖通空调气室外管装到暖通空调气室内管上，然后紧固将外管固定到内管的夹子。
  23. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  24. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
