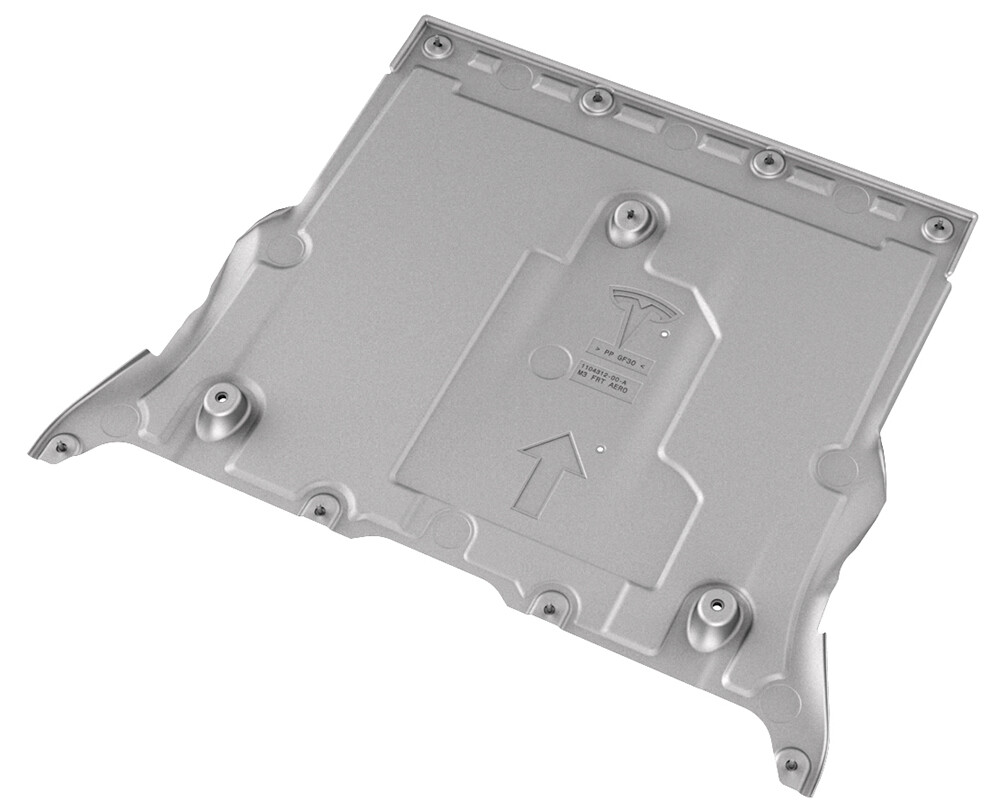

面板 - 流线型护板 - 前（拆卸和更换）

校正代码 12030102 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-05-27: 将用于固定前流线型护板的螺母（2 个）的扭矩值从 5.5 Nm 更新为 8 Nm。

扭矩规格

表 1. 扭矩规格： 面板 - 流线型护板 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
流线型护板至车身螺母
8 Nm (5.9 lbs-ft)
  • 15 毫米套筒
 重复使用
流线型护板至车身螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 拆下将前流线型护板固定到车辆的螺栓 (x9)。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

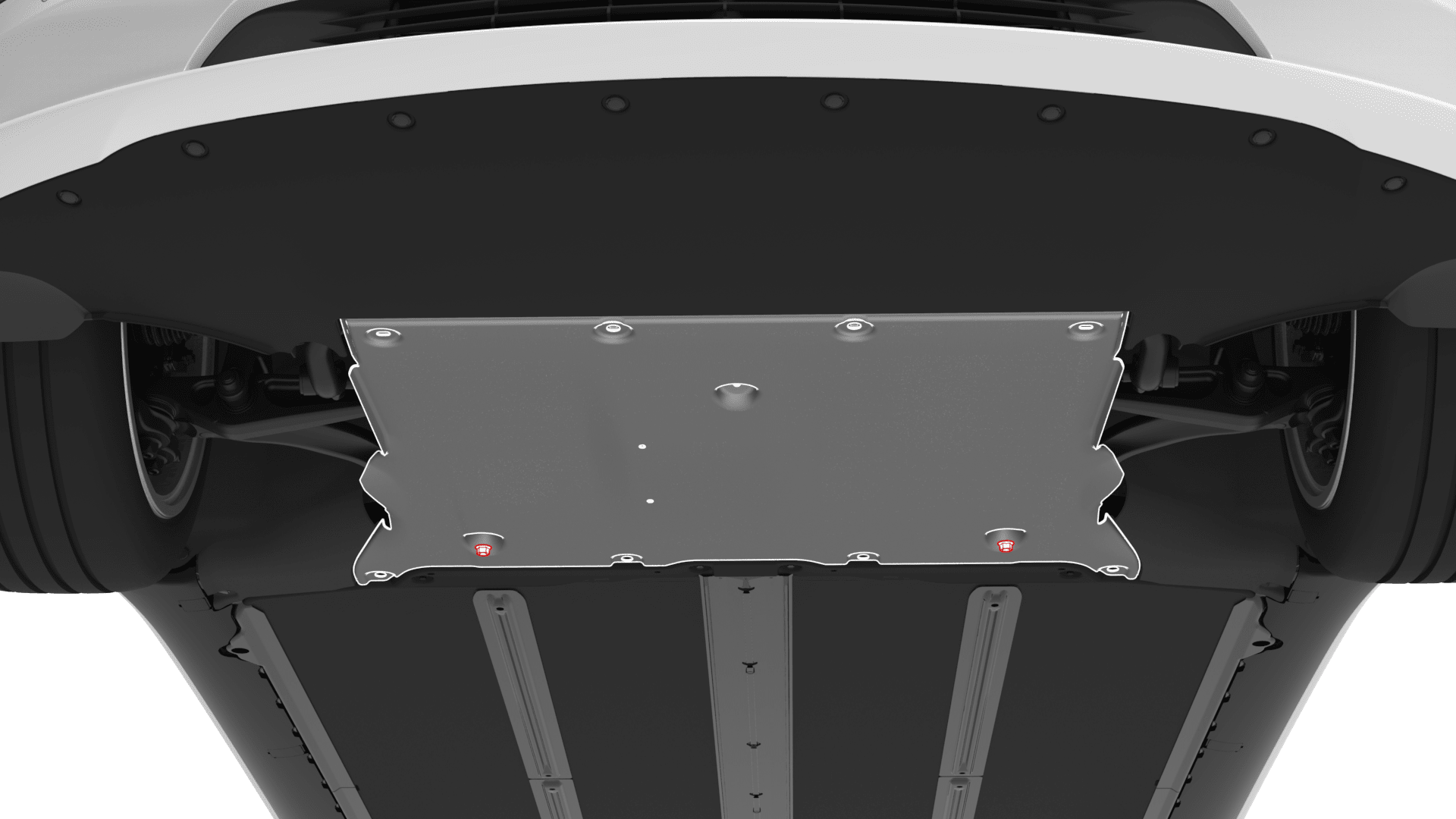

  3. 拆下将前流线型护板固定到车辆的螺母 (x2)，然后从车上拆下护板
    注
    推荐使用以下工具
    • 15 毫米套筒

更换

  1. 向将前流线型护板固定到车辆的螺栓 (x9) 的螺纹涂上一串薄薄的 Loctite 222。
  2. 将前流线型护板安装到车辆底部，然后用手拧紧螺母 (x2)，以暂时将护板固定到位。
  3. 用手拧紧将前流线型护板固定到车辆的螺栓 (x9)。
  4. 将螺母（2 个）和螺栓（9 个）紧固至正确扭矩规格。
    8 Nm (5.9 lbs-ft)
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒 和 10 毫米套筒扳手
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
    • 4 英寸加长件
  5. 降低车辆。请参阅 举升车辆 - 双柱举升机。
