玻璃 - 车门 - LH - 后（调整）

校正代码 11010004 可调整的 FRT 注意：本程序使用可调整的校正代码。使用上文列出的校正代码，并手动输入执行本程序花费的实际时间。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135305-00-A 车窗开关旁路工具，Model 3
  • 1129348-00-A XP-10 电源，XP-10
  • 2023 年 5 月 24 日：添加了清洁说明，以防止损坏玻璃。
  • 2023 年 5 月 1 日：更新了校准步骤以使用车窗升降器（重新校准）。
  • 2023 年 4 月 27 日：更新了校准步骤以使用 Toolbox 3 而非车窗开关。

扭矩规格

表 1. 扭矩规格： 玻璃 - 车门 - LH - 后（调整）
描述 扭矩值 推荐工具 重复使用/更换 备注
将车窗玻璃固定到车窗升降器的螺栓
9.5 Nm (7.0 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 2 英寸加长件
更换
将车窗升降器固定到封闭板的紧固件
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
重复使用

程序

  1. 垂直粘贴 2 条遮蔽胶带，覆盖移动玻璃和外侧密封条，在玻璃与密封条接合的边缘处切断胶带。
  2. 拆下左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH（拆卸和安装）。

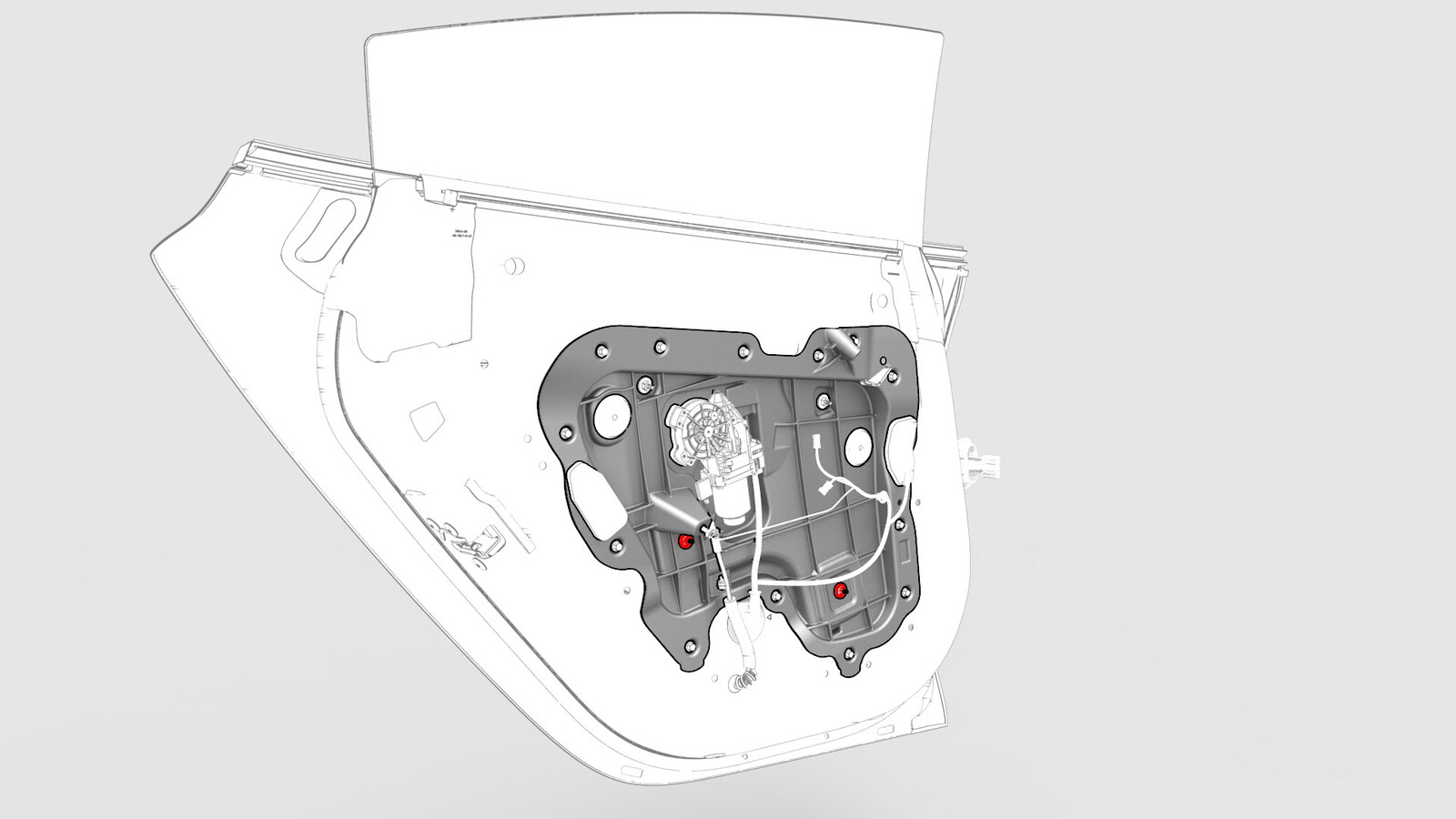

  3. 拆下覆盖车门开口的螺塞（2 个），以便接触用于固定车窗玻璃的螺栓。
  4. 连接车窗开关专用工具，降下车窗，以便接触升降器隔离夹。
  5. 拧松将车窗玻璃固定到车窗升降器夹的紧固件约 1/2 圈，这样既能保持车窗位置不变，还留有调节空间。
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
  6. 按照间隙要求调整车窗玻璃位置，然后手动拧紧紧固件。
  7. 关闭左后车门。
  8. 使用驾驶位主开关升高左后车窗。
  9. 检查左后车窗的间隙和齐平度，并按需调节。
  10. 打开左后车门。
  11. 拧松升降器下部支座螺母。转动支座螺柱，调节车窗升降器的角度。
    提示： 推荐使用以下工具：
    • 10 毫米 12 角组合扳手
    • 2 英寸加长件
    • 3 毫米六角
    Informational PurposesAn informational icon, calling your attention
    注
    升降器底部螺母转动一圈相当于调整 1 毫米；顺时针转动可调节车窗外倾角度，逆时针转动可调节车窗内倾角度。
  12. 手动拧紧升降器紧固件。
  13. 手动拧紧升降器下部支座螺母。
  14. 关闭左后车门。
  15. 使用驾驶位主开关完全升高左后车窗。
  16. 检查左后车窗的间隙和齐平度，并按需重新调节。
  17. 打开左后车门。
  18. 检查升降器隔离夹上是否存在玻璃碎片或其他碎屑，必要时进行清洁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    碎屑和碎片可能会损坏新车门玻璃或导致其破碎。
  19. 降下车窗，以便接触升降器隔离夹。
  20. 紧固将车窗玻璃固定到车窗升降器的紧固件。
    9.5 Nm (7.0 lbs-ft)
    提示： 推荐使用以下工具：
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 2 英寸加长件
  21. 紧固将车窗升降器固定到封闭板的紧固件。
    10 Nm (7.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米套筒
    • 2 英寸加长件
  22. 如已安装，请断开车窗开关专业工具，重新连接车窗开关电气线束。
  23. 安装覆盖车门开口的螺塞（2 个），以便接触固定玻璃的紧固件。
  24. 安装左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH（拆卸和安装）。
  25. 重新校准车窗升降器。请参阅车窗升降器（重新校准）。
  26. 下车，关闭左前和左后车门。
  27. 揭下车辆上的遮蔽胶带。
