传动装置 - 上部模式（带加热泵款）（拆卸和更换）

校正代码 18102612 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-10-26: Added steps to run the HVAC Test Case routine.
  • 2023-10-16: Reorganized the procedure.

拆卸

  1. Remove the glove box. See 手套箱 - 带膝部气囊（带加热泵款）（拆卸和更换）.
  2. Disconnect RH upper duct thermistor from RH air wave duct
    注
    1x connector
  3. Remove the RH air wave duct. See 槽 - 气波 - RH（左侧驾驶）（拆卸和更换）.

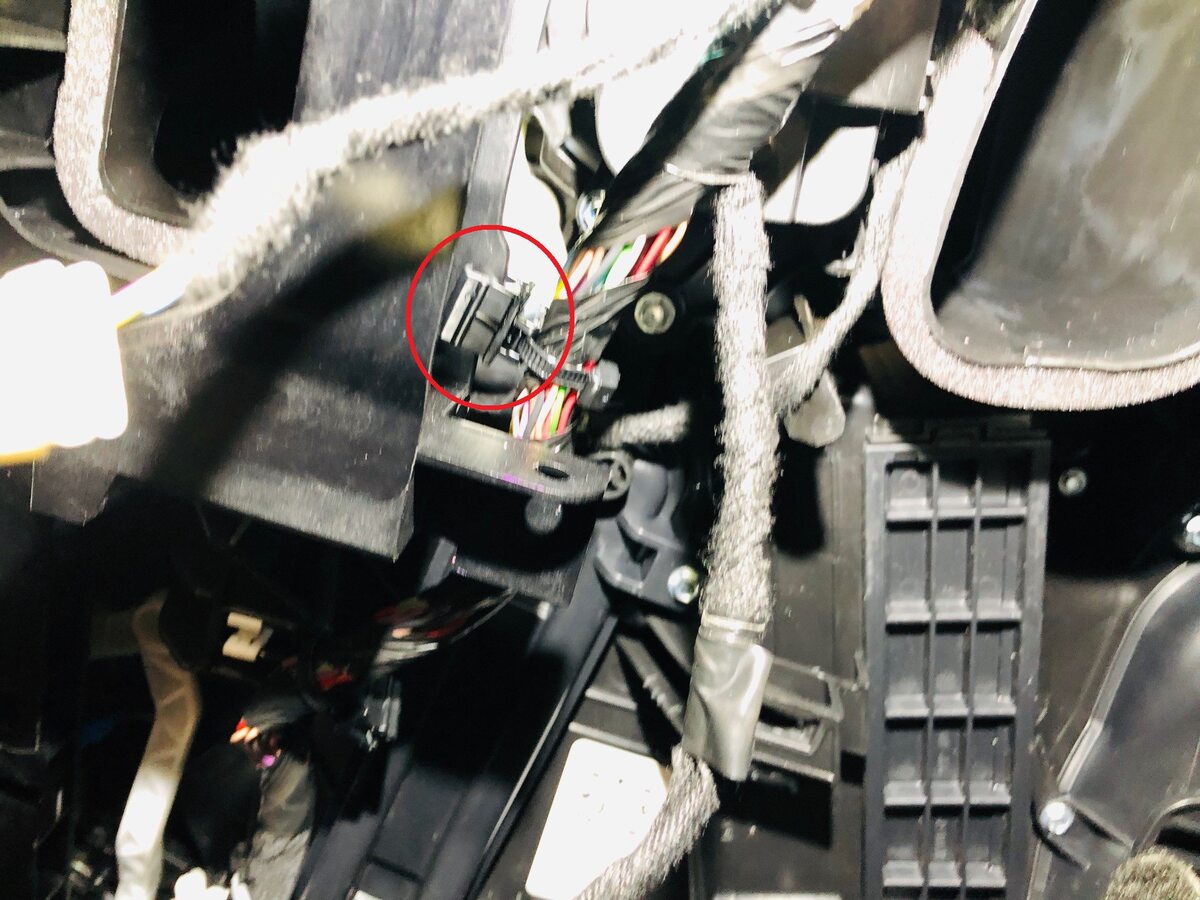

  4. Release the IP harness clip next to the RH upper mode actuator.

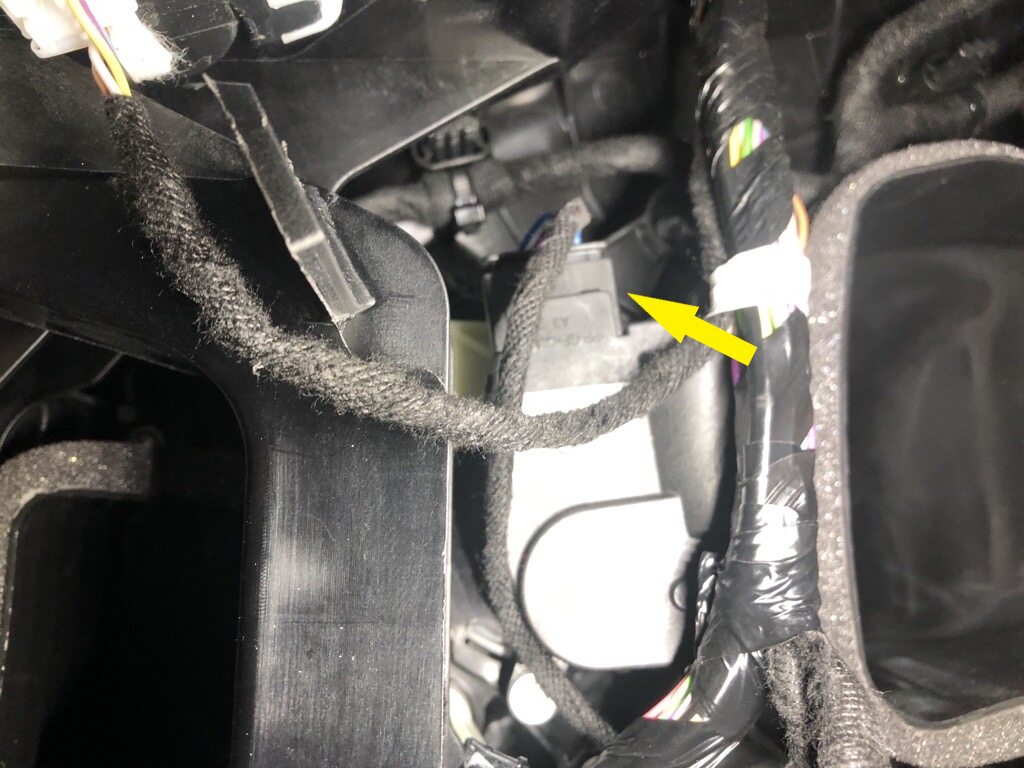

  5. Disconnect the upper mode actuator connector.

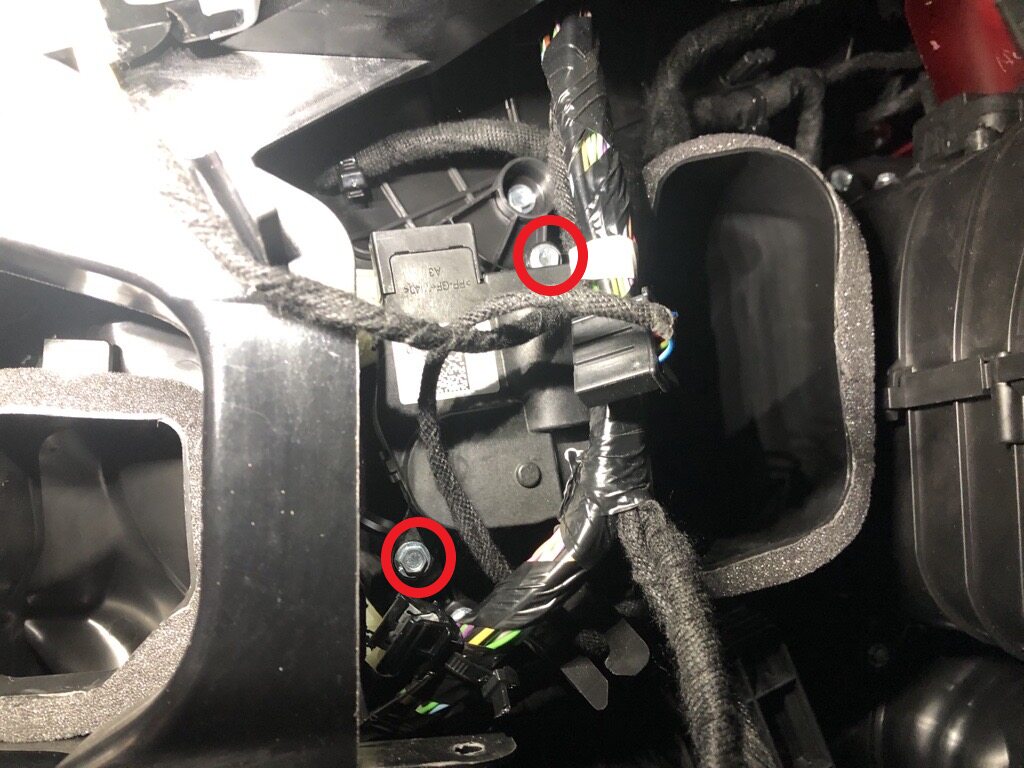

  6. Remove the bolts (x2) that attach the upper mode actuator to the HVAC assembly.
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

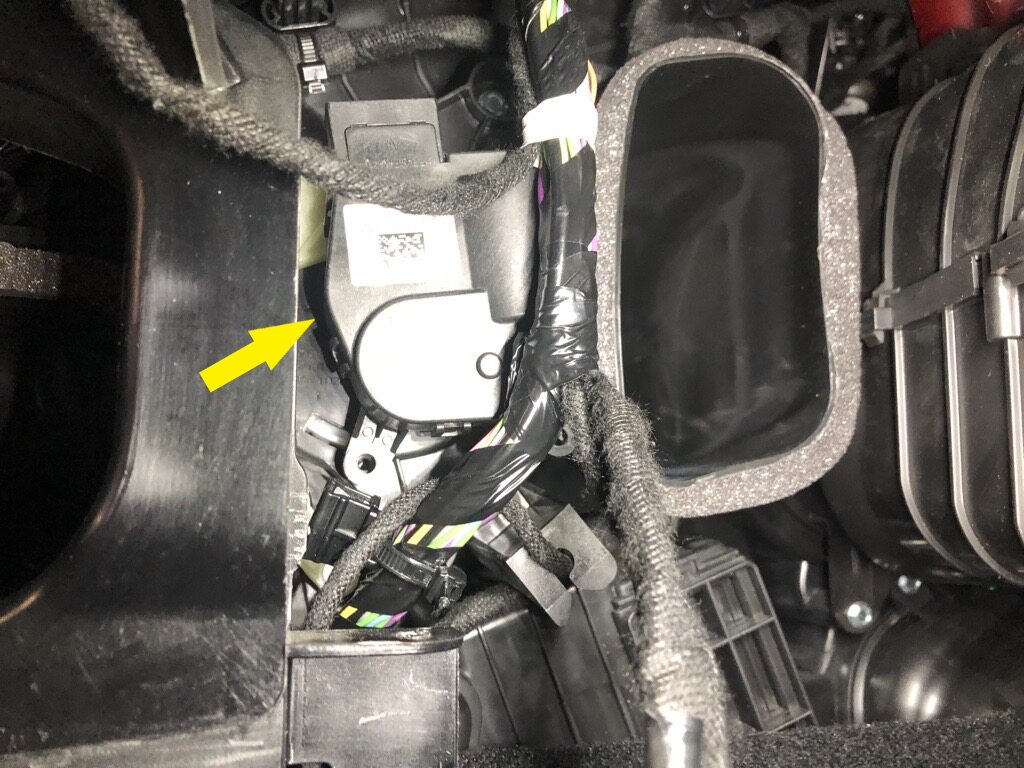

  7. Remove the upper mode actuator from the HVAC assembly.

安装

  1. Position the upper mode actuator to the HVAC assembly for installation.
    注
    Align the guide and push the upper mode actuator toward the HVAC assembly.
  2. Install the bolts (x2) that attach the upper mode actuator to the HVAC assembly.
    1.2 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  3. Connect the upper mode actuator connector.
  4. Install the IP harness clip next to the RH upper mode actuator.
  5. Remove the RH air wave duct. See 槽 - 气波 - RH（左侧驾驶）（拆卸和更换）.
  6. Connect the RH upper duct thermistor to the RH air wave duct.
    注
    1x connector
  7. Install the glove box. See 手套箱 - 带膝部气囊（带加热泵款）（拆卸和更换）.
  8. Connect a laptop with Toolbox to the vehicle. See Toolbox（连接和断开）.
  9. Select “Actions” and search for “Actuator”.
  10. Run the routine: TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
  11. Disconnect the laptop from the vehicle.
  12. Exit Service Mode Plus. See 维护模式增强版.
  13. Raise the front windows and close the front doors.
