Platter Enclosure Air Leak Test

校正代码 16102000 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

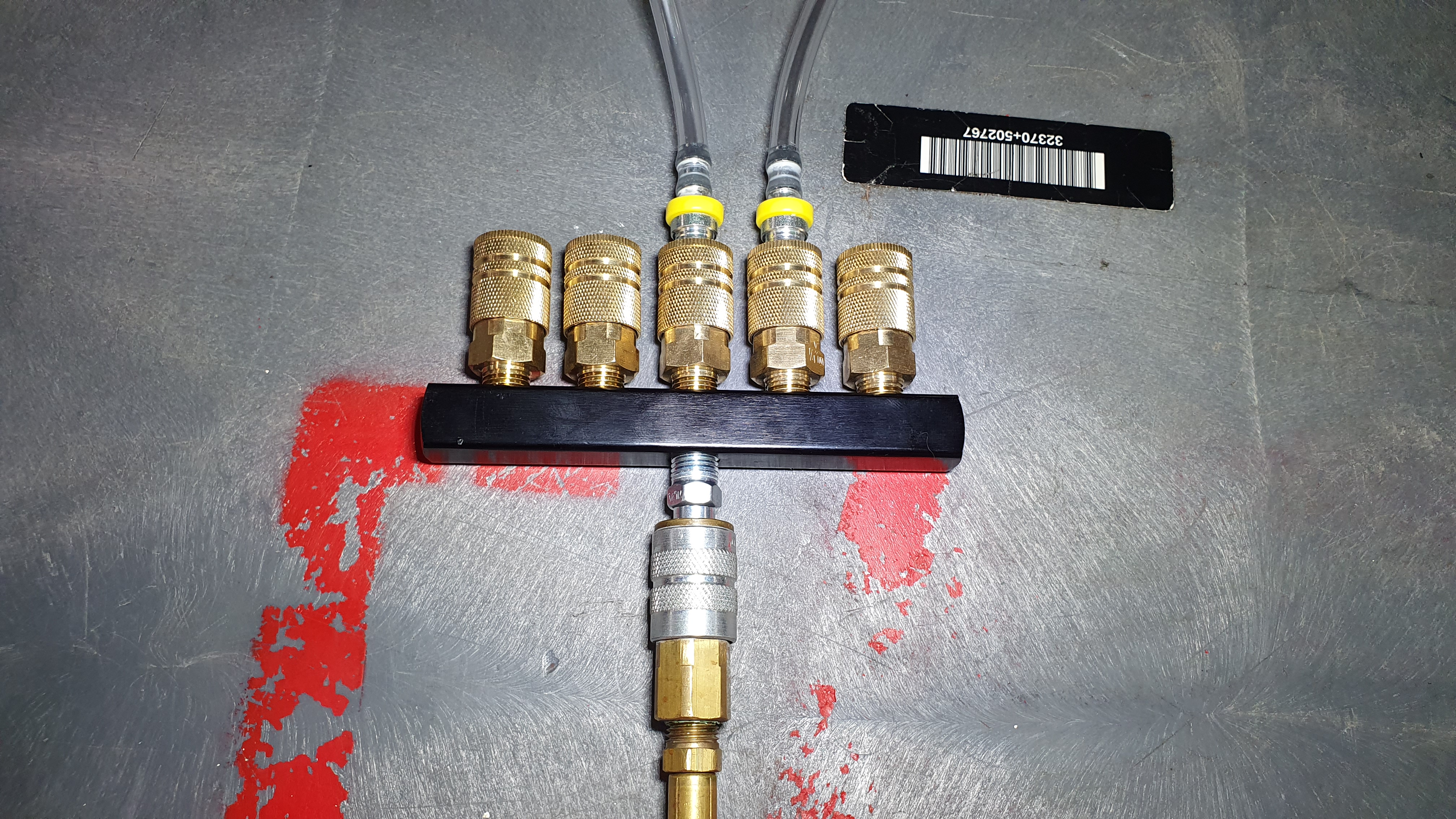

  • 1026636-00-A Pack Enclosure Leak Tester, HV Battery
  • 1140501-00-A 高压电池完整外壳泄漏测试包套件
  • 1144879-00-A 高压电池外壳泄漏测试适配器套件

程序

  1. 拆下中间流线型护板。请参阅Panel - Aero Shield - Rear (Remove and Replace)。

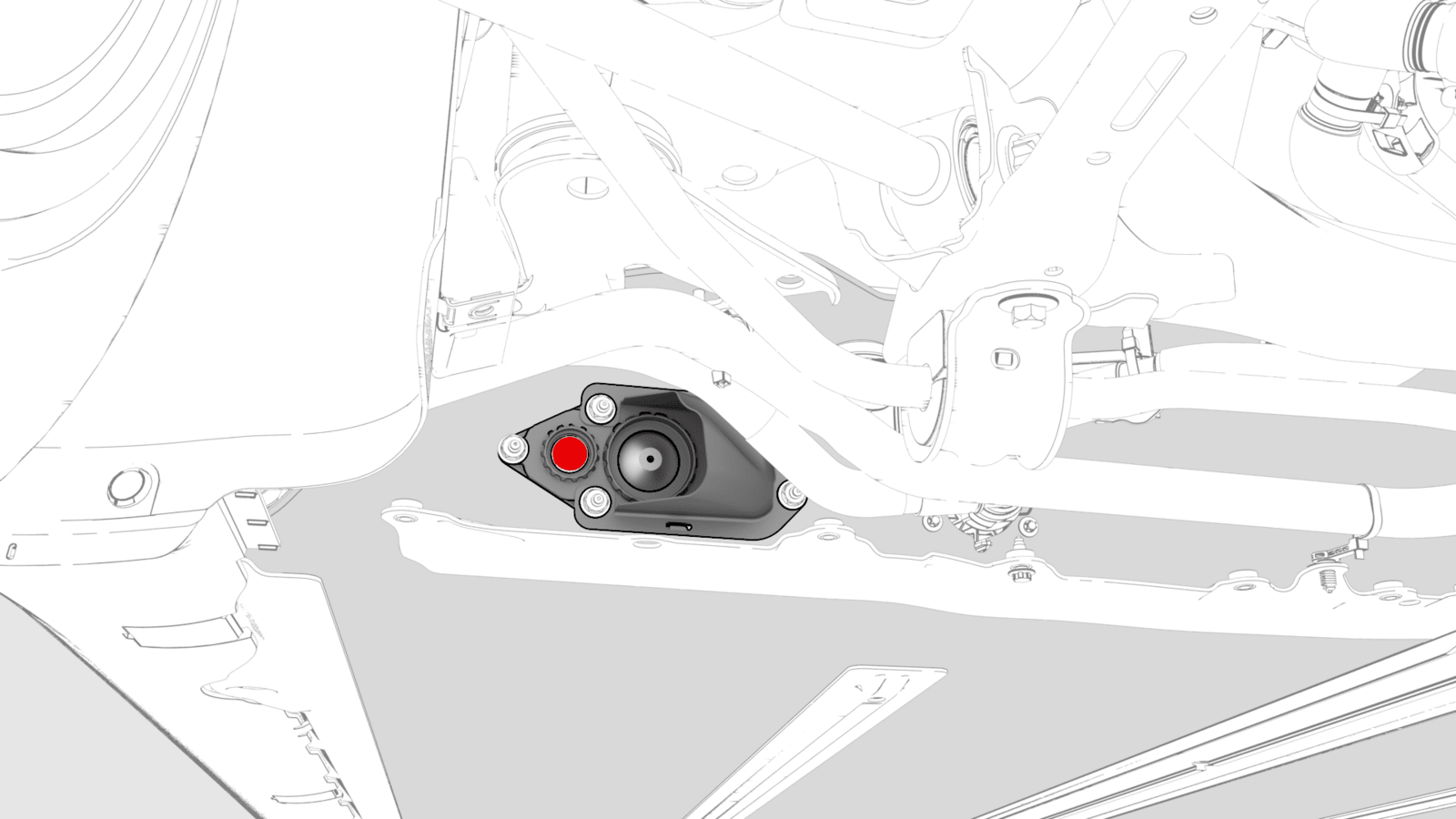

  2. 拆卸并弃置右侧高压电池通风罩总成通风口。

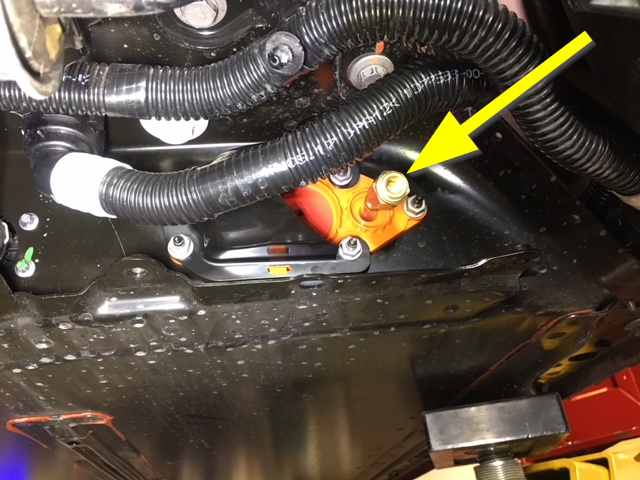

  3. 将泄漏测试适配器插头安装到右罩总成上。

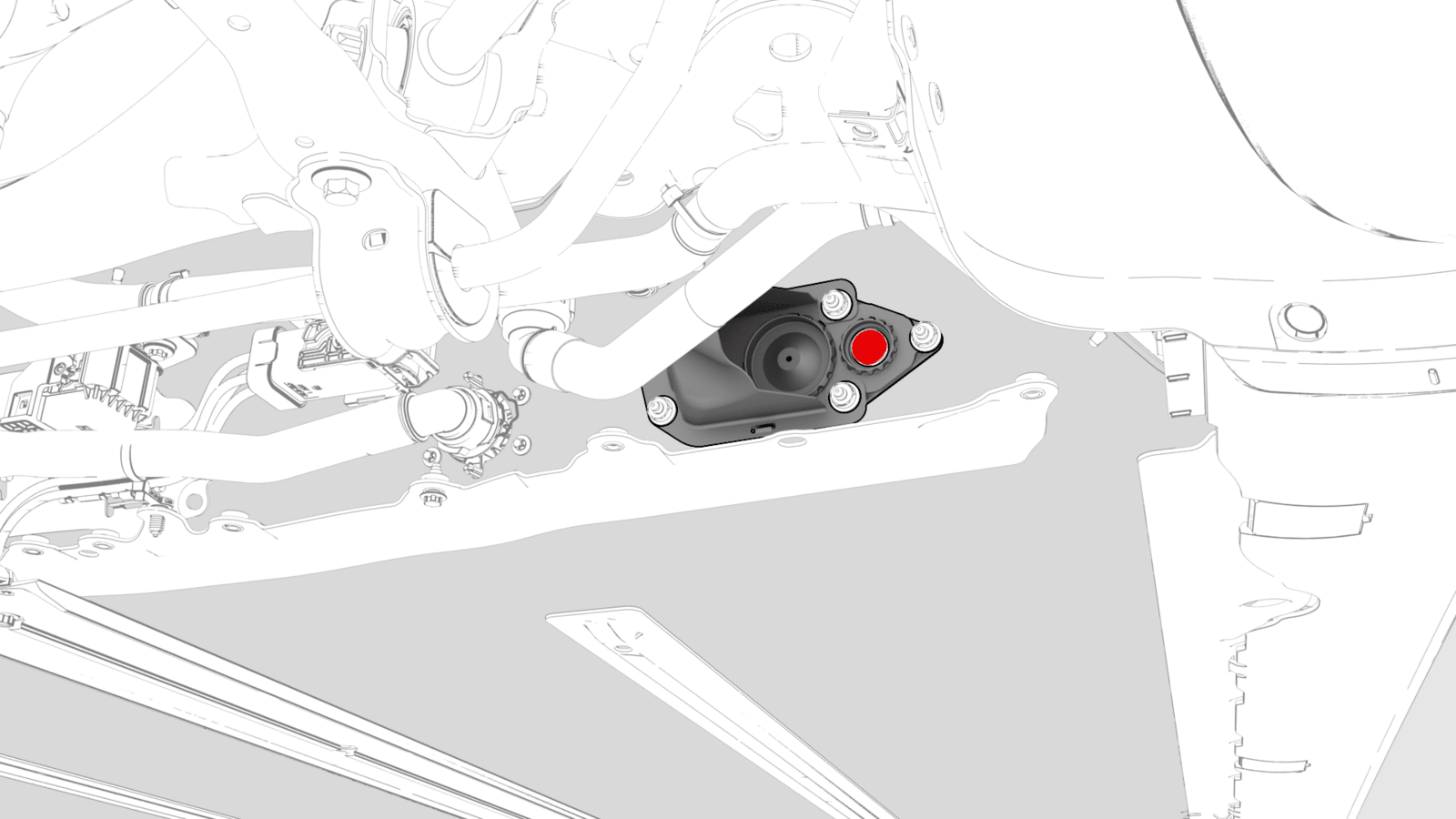

  4. 拆卸并弃置左侧高压电池通风罩总成通风口。

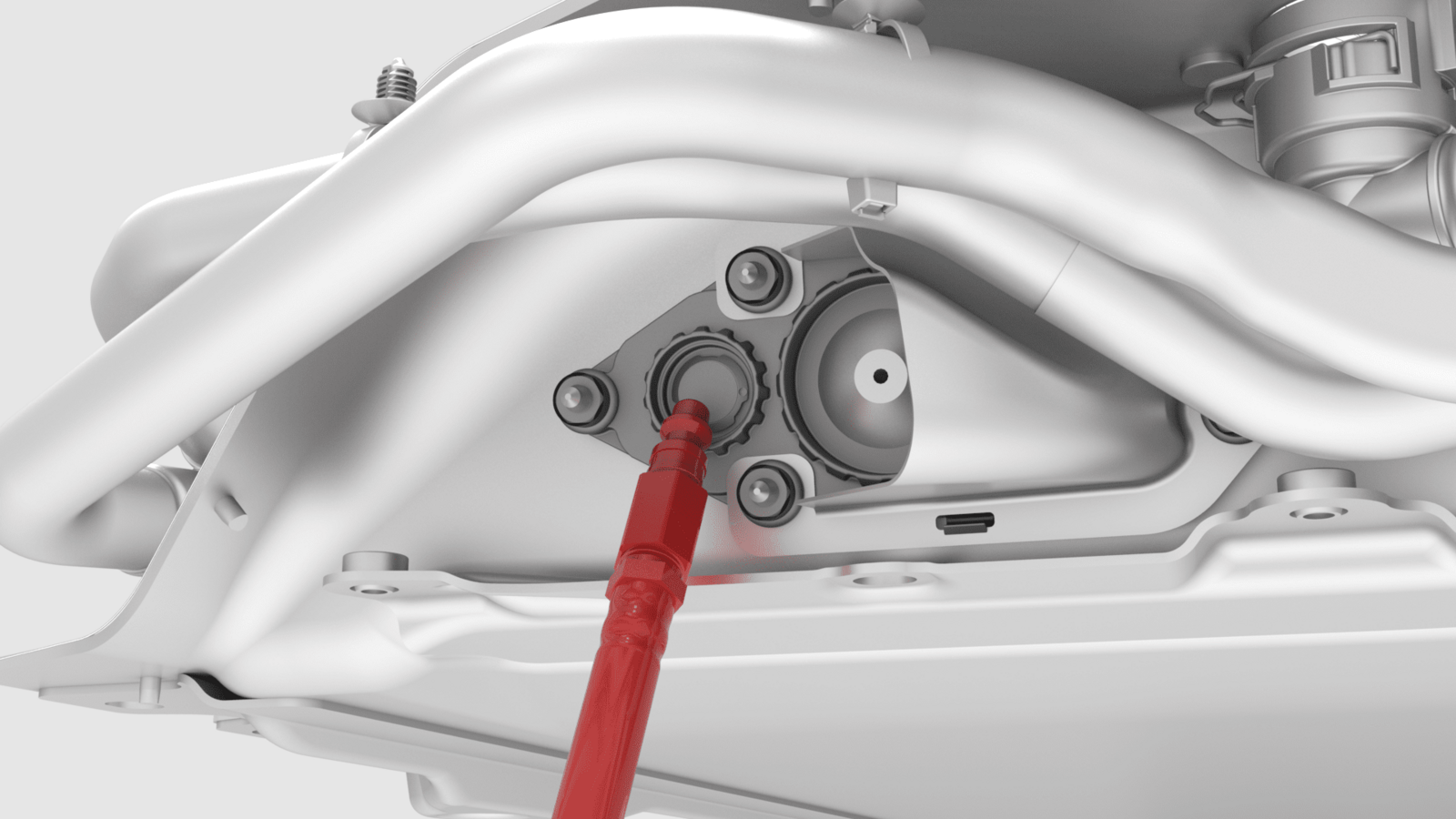

  5. 将泄漏测试适配器安装到左罩总成上。

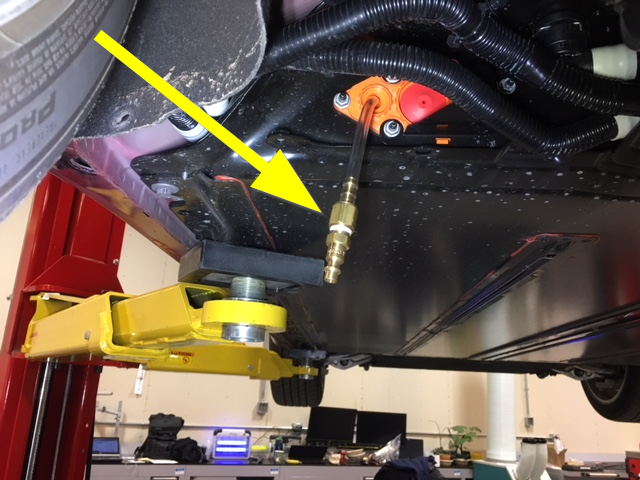

  6. 将电池组外壳泄漏测试仪连接到 LH 高压电池柱总成中的泄漏测试适配器。
  7. 关闭电池组外壳泄漏测试仪上的两处阀门，然后连接一根压缩空气供应管。
  8. 完全关闭调节器，然后打开入口阀。
  9. 将调节器设置到 0.15 psi。
  10. 打开出口阀，等待至少 45 秒以便压力稳定到 0.15 psi。
  11. 关闭进口阀，记录显示的起始压力，然后启动 60 秒计时器。
  12. 60 秒后，记录显示的终止压力。
  13. 用起始压力减去终止压力，根据情况执行相应操作：
    • 差值大于 0.0054 psi，检查软管、适配器和插头配件，关闭出口阀并打开入口阀，检查调节器压力，然后从第 10 步开始重新测试。如果差值仍大于 0.0054 psi，则升级 Toolbox 会话。
    • 差值小于或等于 0.0054 psi，则继续此程序。
  14. 从电池组外壳泄漏测试仪上断开供气装置。
  15. 打开入口阀，然后从 LH 高压电池柱总成中的泄漏测试适配器中断开电池组外壳泄漏测试仪。
  16. 从 LH 高压电池柱总成中拆下泄漏测试适配器，然后将新通气口安装到 LH 柱总成中。
  17. 从 RH 高压电池罩总成中拆下泄漏测试适配器插头，然后将新通气口安装到 RH 罩总成中。
  18. 安装中间流线型护板。请参阅Panel - Aero Shield - Rear (Remove and Replace)。
