开关 - 车门内部释放 - 后 - LH(拆卸和更换)

校正代码 15131802 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

    拆卸

    1. 打开 LH 后车门,降下 LH 后车窗。
    2. 拆卸左后车门地面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)
    3. 拆卸左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)

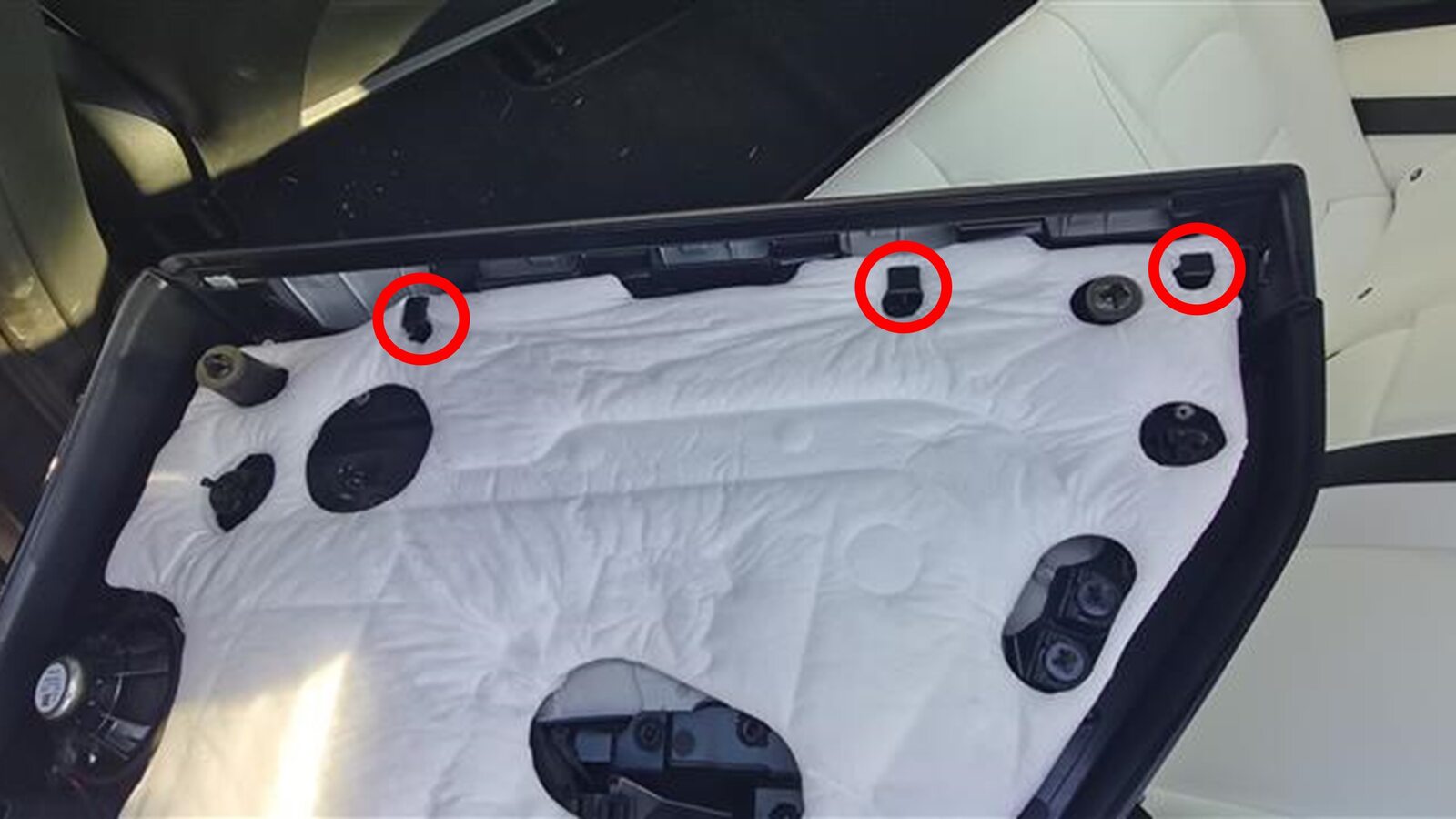

    4. 松开锁片 (x3),然后从 LH 后车门饰板上拆下 NVH 垫。
      Informational PurposesAn informational icon, calling your attention
      建议请助手帮忙固定住车门饰板。
      Informational PurposesAn informational icon, calling your attention
      不要拆下车门电气连接器和夹子。

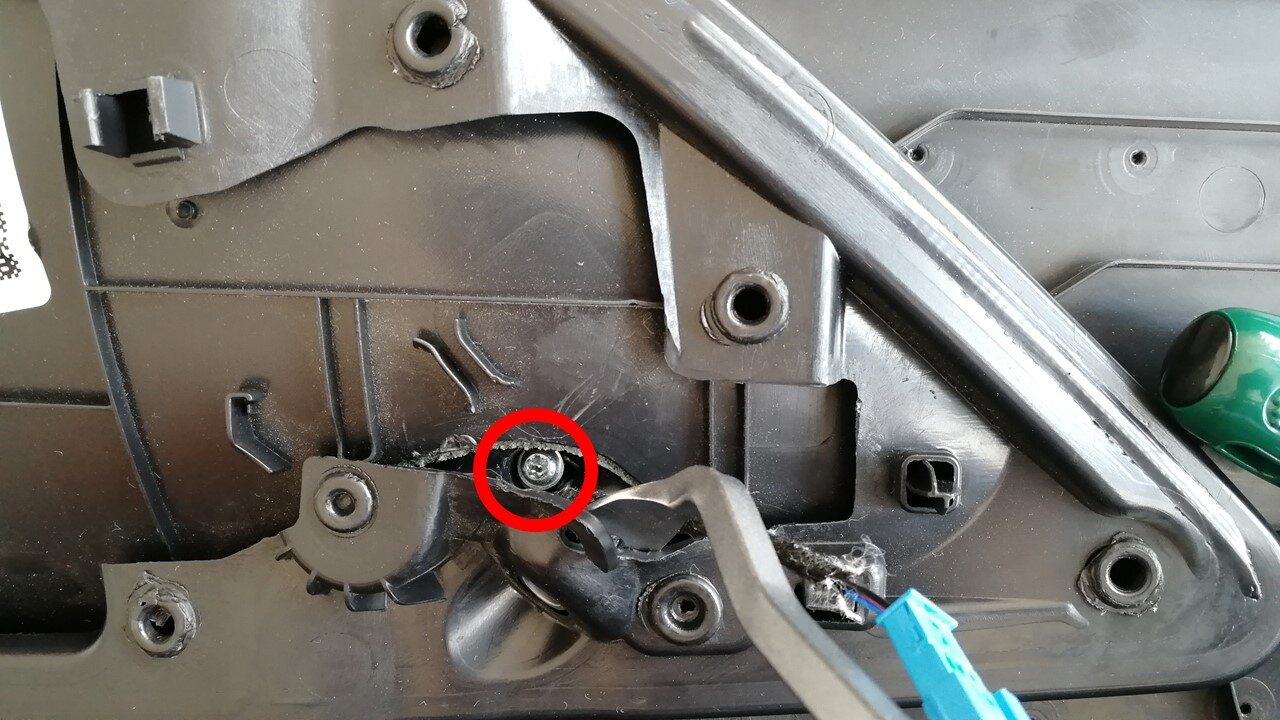

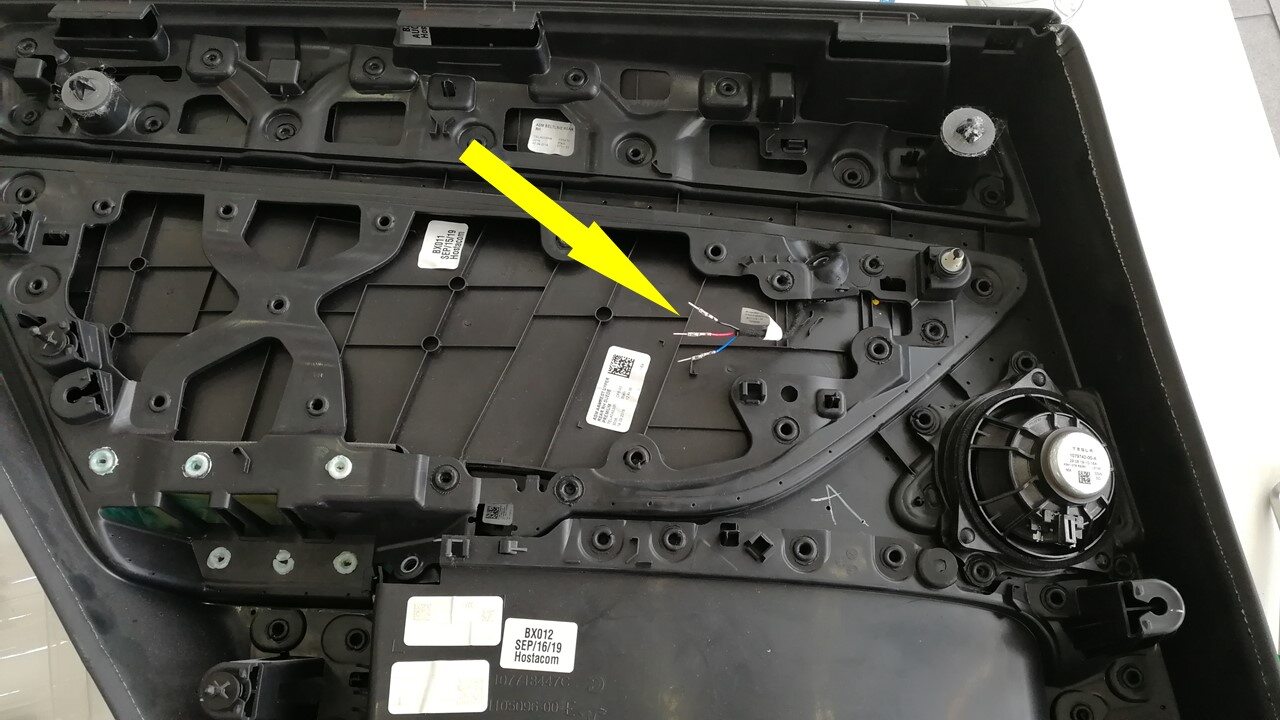

    5. 轻轻地撬开车门饰板,拆下将车门内部释放把手开关固定到车门饰板的螺栓。
      6 Nm (4.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      推荐使用以下工具:
      • T20 梅花套筒
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      小心撬动,注意请勿损坏塑料铆钉。如果铆钉受损,车门饰板完整性也会受损。

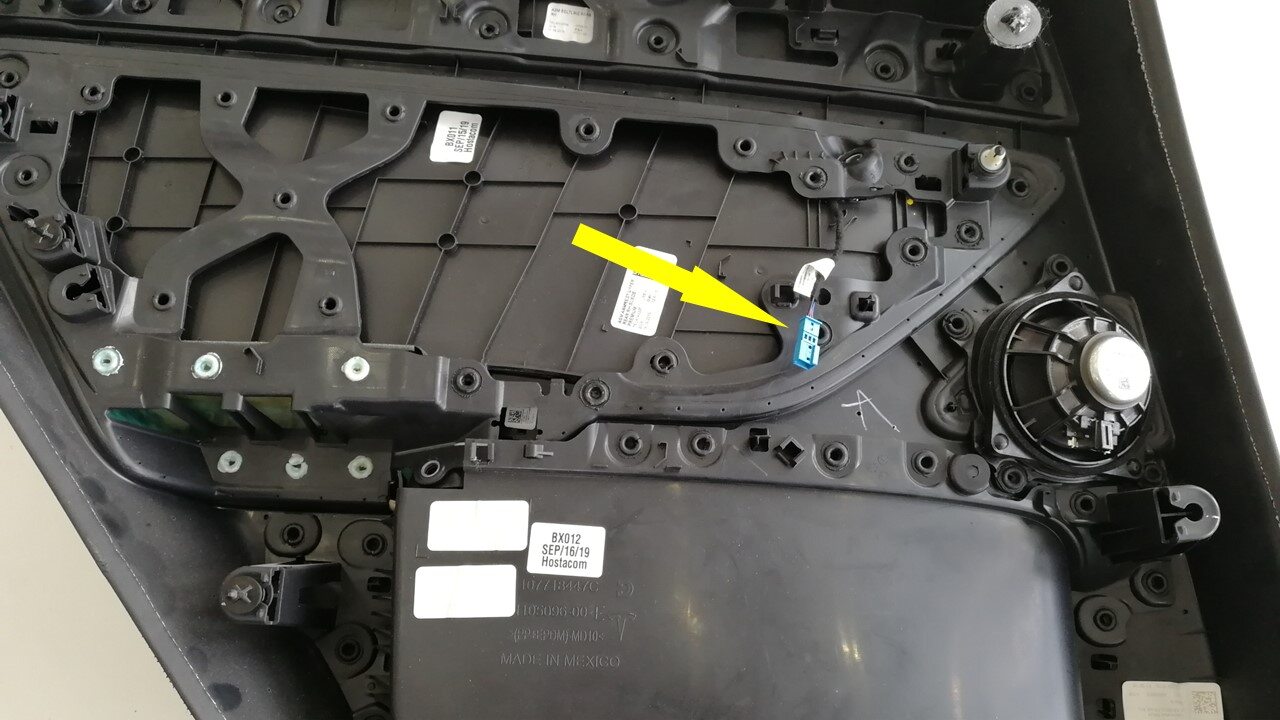

    6. 将针脚 (x3) 与电气连接器分开。
      Informational PurposesAn informational icon, calling your attention
      分开针脚和插头,以确保其可以通过狭窄的饰板空间。
      Informational PurposesAn informational icon, calling your attention
      标记针脚和电气连接器的位置。

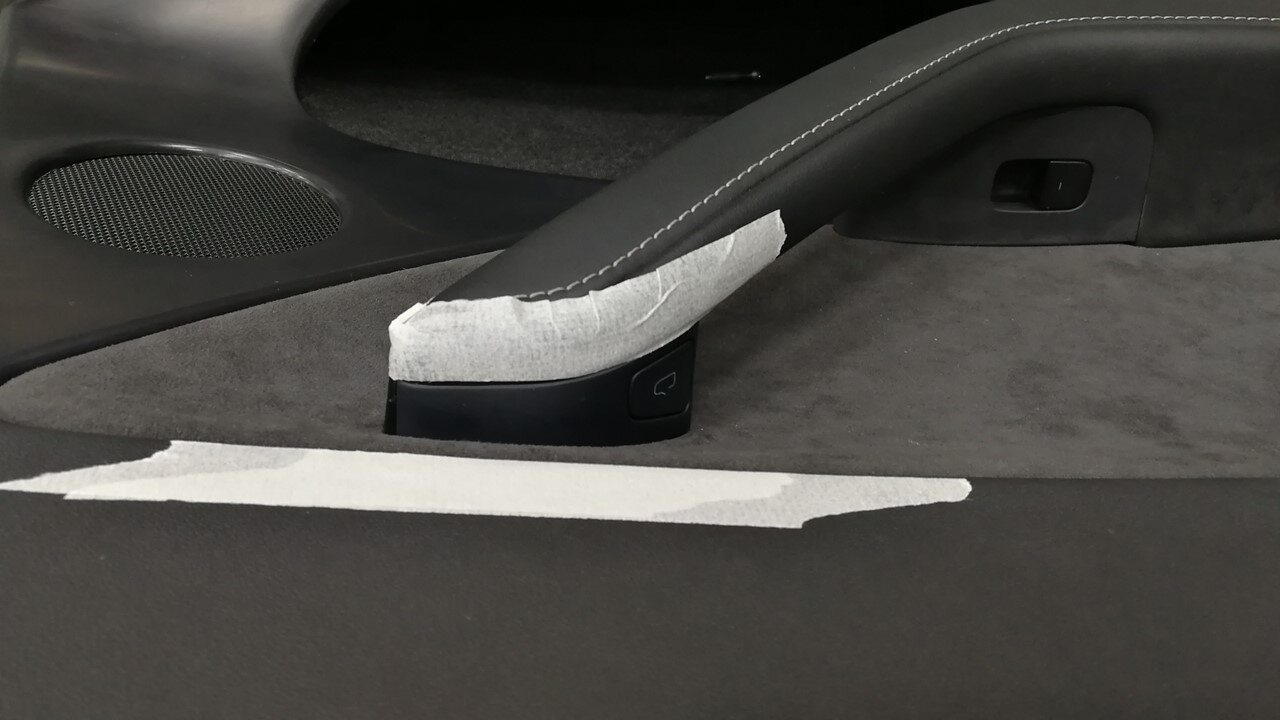

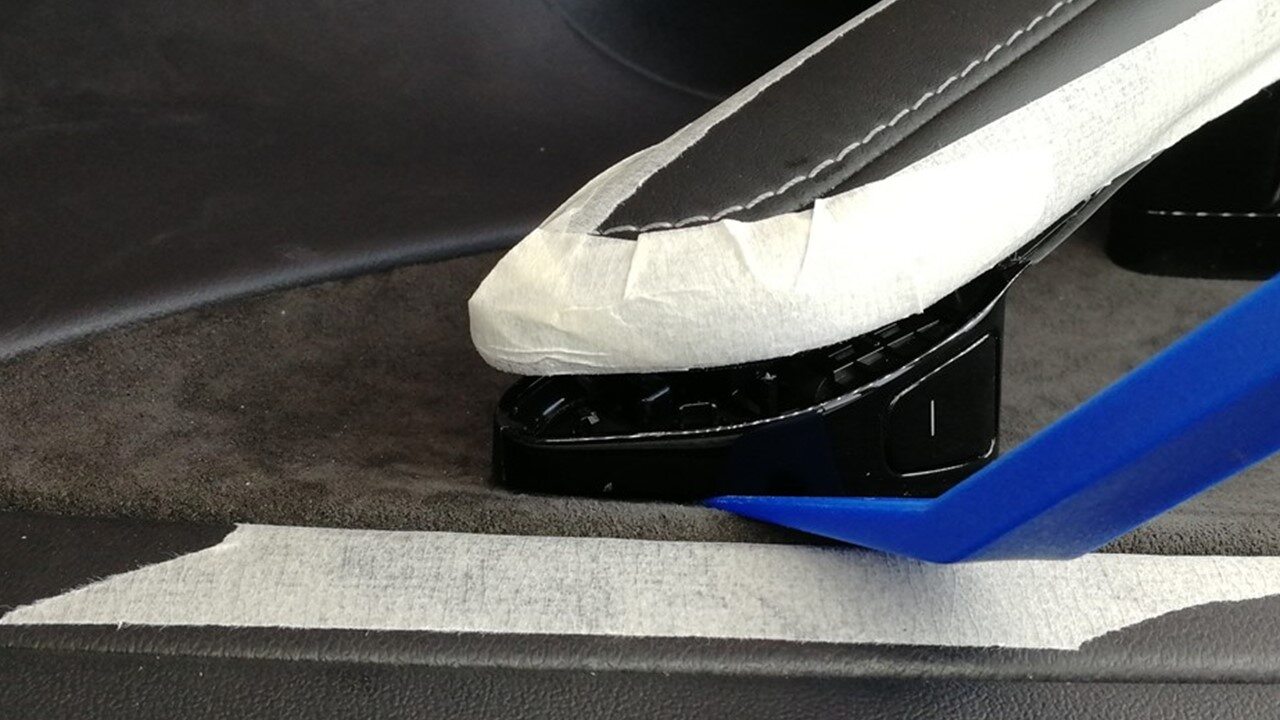

    7. 在作业区域的四周粘贴遮蔽胶带,以保护车门饰板。

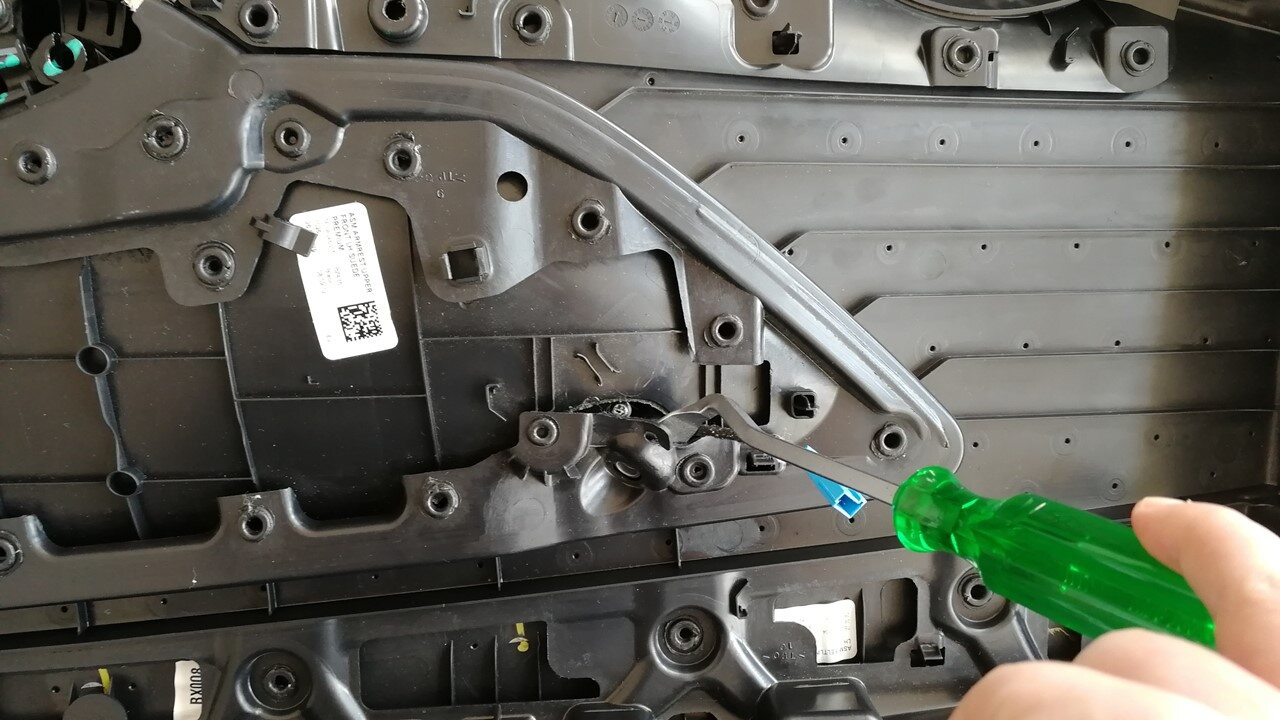

    8. 撬开车门内把手前部。
      Informational PurposesAn informational icon, calling your attention
      确保留有足够空间以拆卸车门内部释放开关。

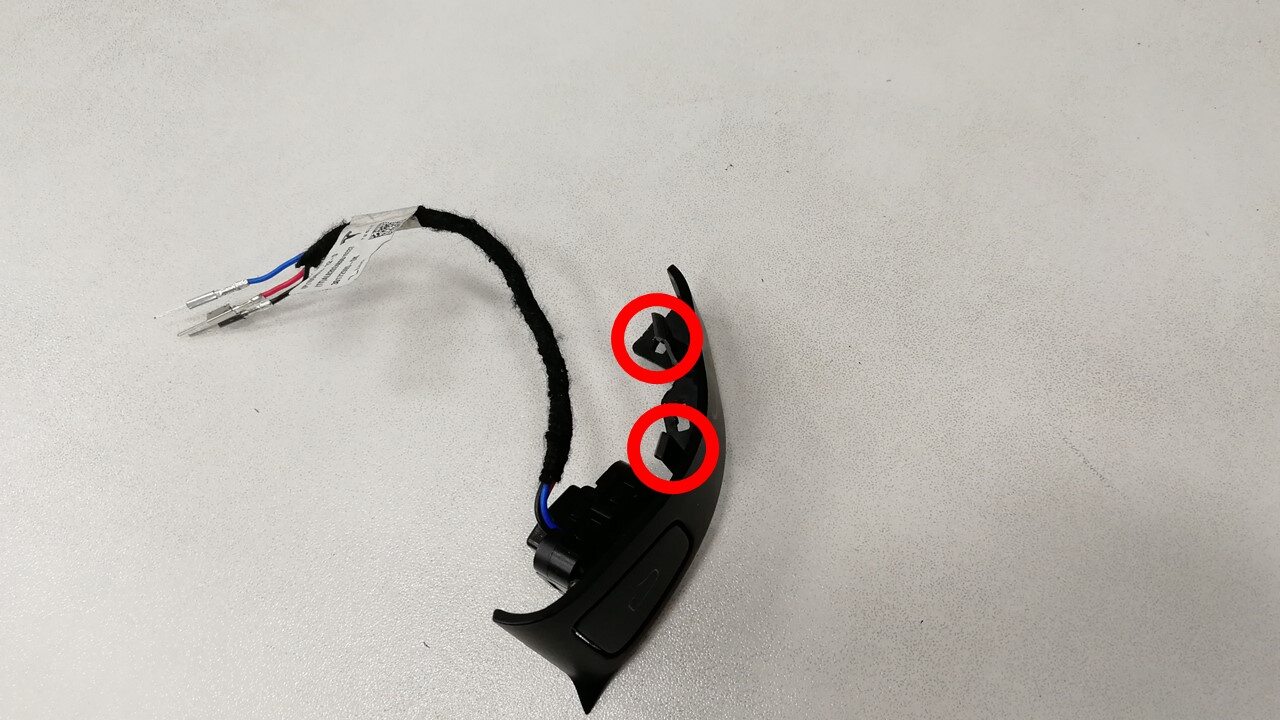

    9. 松开锁片 (x2),然后从车门饰板上拆下车门内部释放开关。

    安装

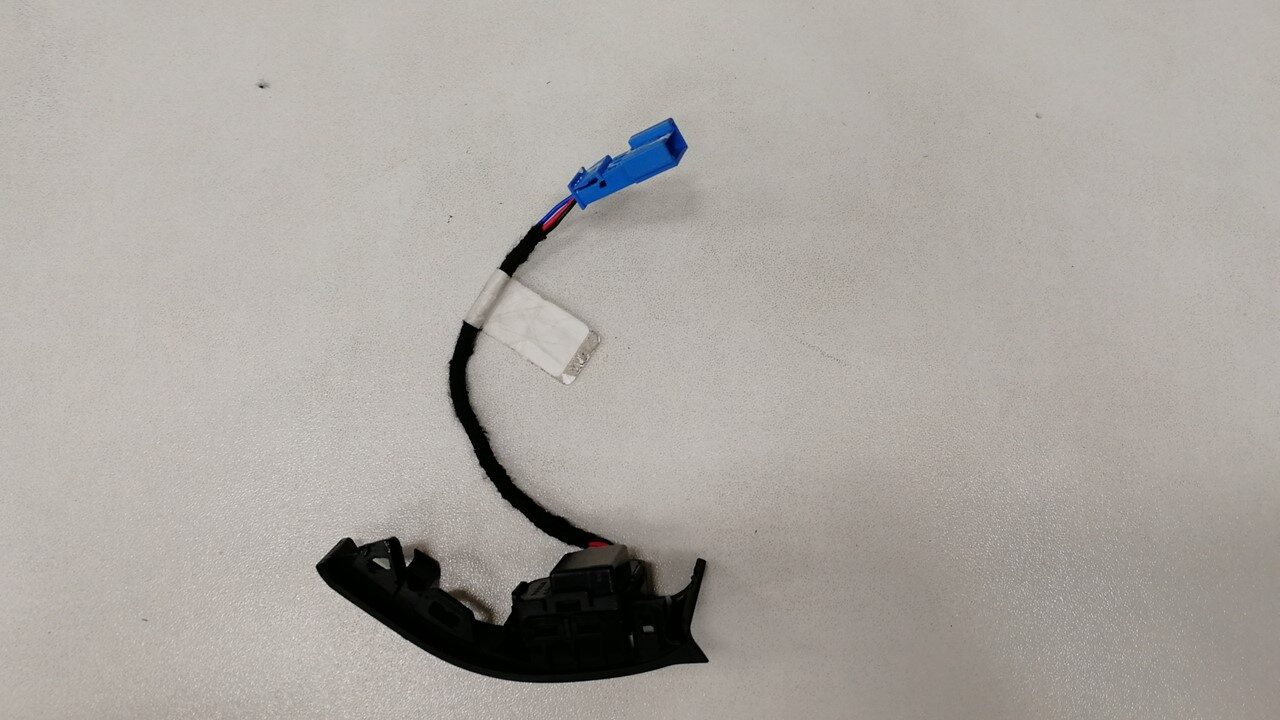

    1. 将针脚 (x3) 与新车门内部释放开关的电气连接器分开。
      Informational PurposesAn informational icon, calling your attention
      分开针脚和插头,以确保其可以通过狭窄的饰板空间。
      Informational PurposesAn informational icon, calling your attention
      标记针脚和电气连接器的位置。
    2. 紧固将车门内部释放开关固定到车门饰板的锁片 (x2)。
    3. 将针脚固定到电气连接器上。
      Informational PurposesAn informational icon, calling your attention
      标记针脚和电气连接器的位置。
    4. 将车门内把手的前部固定到车门饰板上。
    5. 从车门饰板上撕下遮蔽胶带。
    6. 轻轻地撬开车门饰板,安装将车门内部释放把手固定到车门饰板的螺栓。
      6 Nm (4.4 lbs-ft)
      提示: 推荐使用以下工具:
      • T20 梅花套筒
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      小心撬动,注意请勿损坏塑料铆钉。如果铆钉受损,车门饰板完整性也会受损。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      维修时,如果塑料铆钉受损,则请更换车门饰板。

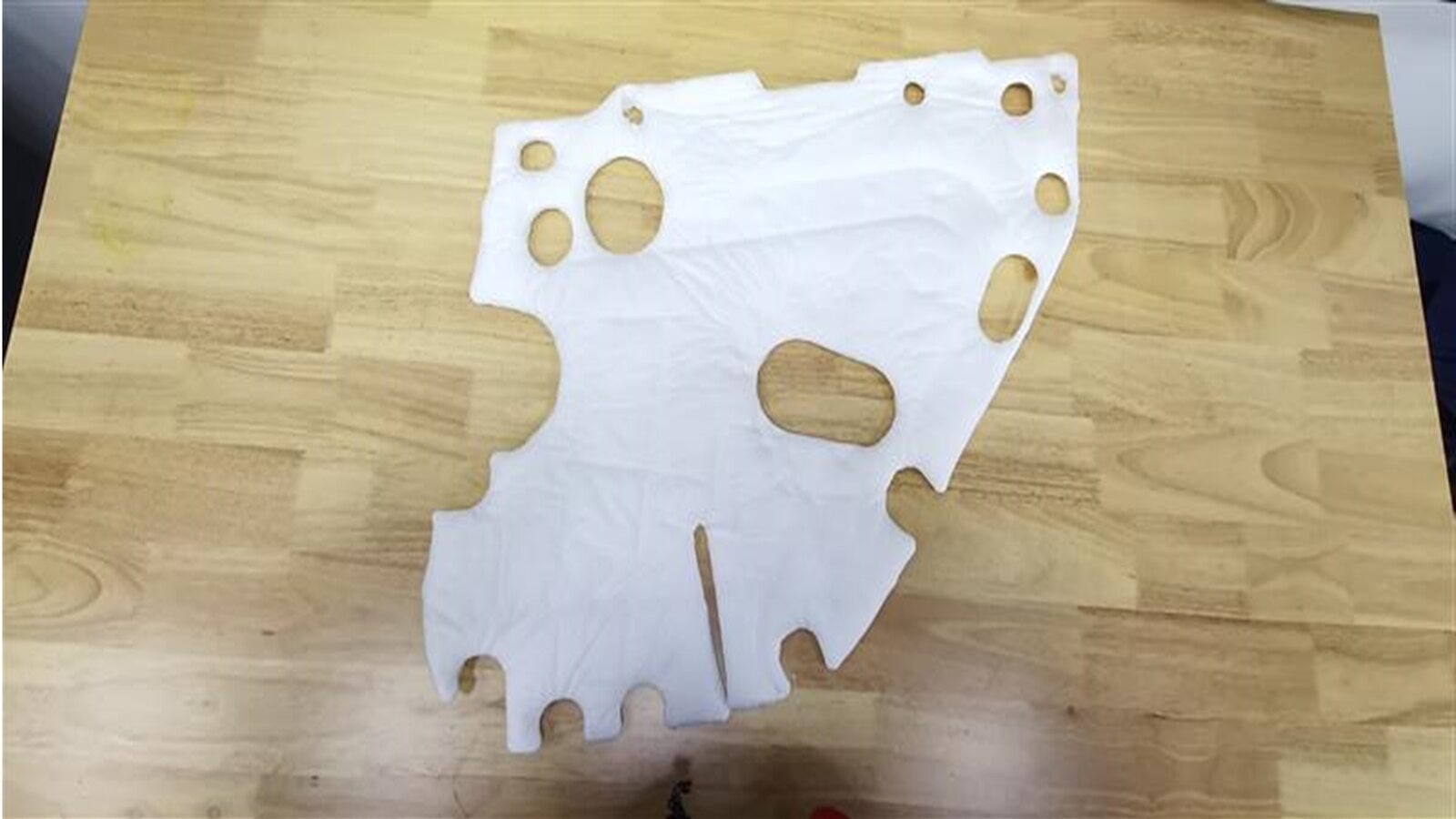

    7. 将 NVH 垫安装到后车门饰板上,然后用锁片 (x3) 固定该垫。
    8. 安装左后车门地面照明灯。请参阅地面照明灯 - 后车门 - LH(拆卸和更换)
    9. 安装左后车门饰板。请参阅面板 - 车门饰板 - 后 - LH(拆卸和安装)
