安全盖 - 母排 - 充电接口至高压电池(拆卸和更换)

校正代码 440151020.36注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开行李箱。
  2. 打开前备箱盖。
  3. 打开充电接口盖板。
  4. 打开全部四个车门。
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 执行充电接口电压检查程序。请参阅充电接口电压检查
  7. 拆下 LH 后部门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  8. 拆下行李箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  9. 拆下行李箱底饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  10. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  11. 拆下行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  12. 单相充电接口:

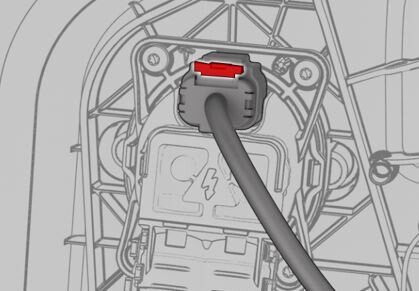

    1. 拆下黑色 12 针充电接口低压连接器上的白色锁片,然后同时松开连接器和安全盖,以断开连接器与充电接口的连接。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      轻轻提起黑色连接器锁片,以便从 12 针低压连接器上拆下白色锁片。

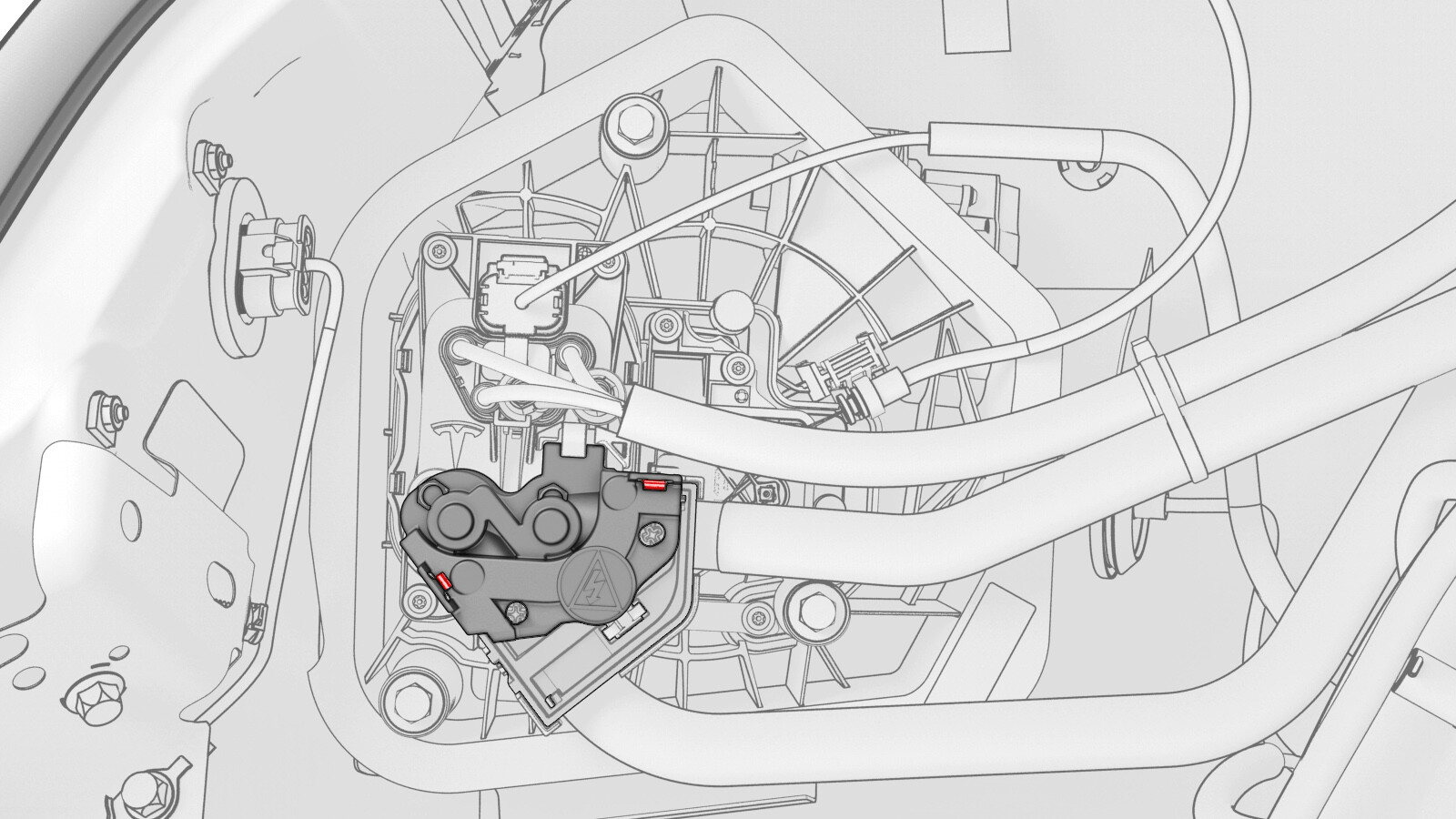

    2. 从充电接口总成上拆下充电接口母排安全盖。

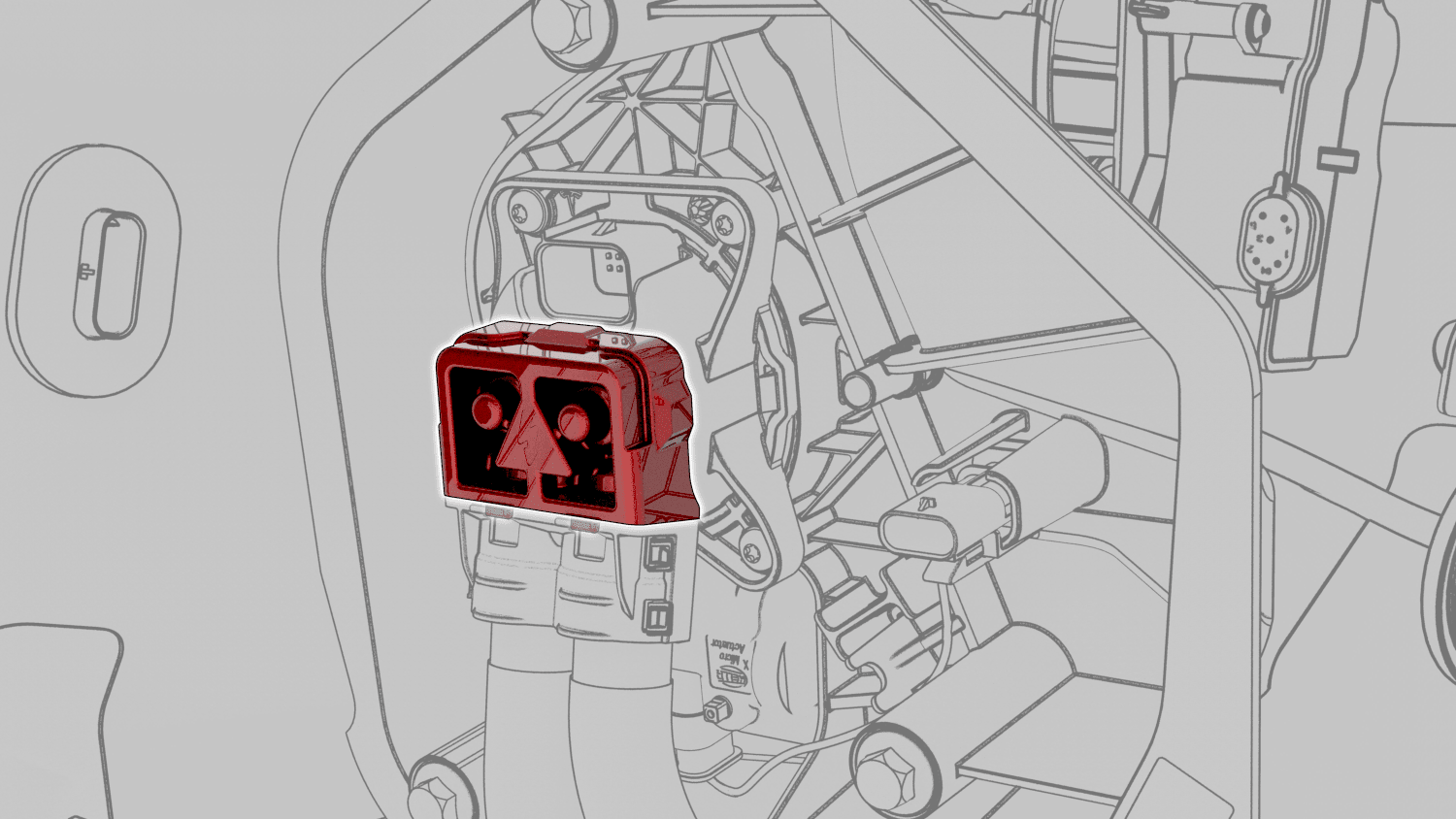

  13. 三相充电接口:使用撬具轻轻地撬动将安全盖固定到母排支架的锁片 (x2),然后拆下安全盖。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    撬动时不要用力过度,以免损坏安全盖。

安装

  1. 三相充电接口:安装母排支架上的安全盖,确保两个锁片接合。
  2. 单相充电接口:
    1. 将充电接口母排安全盖安装在充电接口总成上。
      Informational PurposesAn informational icon, calling your attention
      执行下一步之前,不得固定充电接口母排安全盖。
    2. 将低压线束连接到充电接口上,然后安装锁片。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告
      小心地将白色锁片插入 12 针低压连接器,直至与黑色连接器锁片锁在一起。
  3. 安装行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  4. 安装行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  5. 安装行李箱底饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  6. 安装行李箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  7. 安装 LH 后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  8. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
