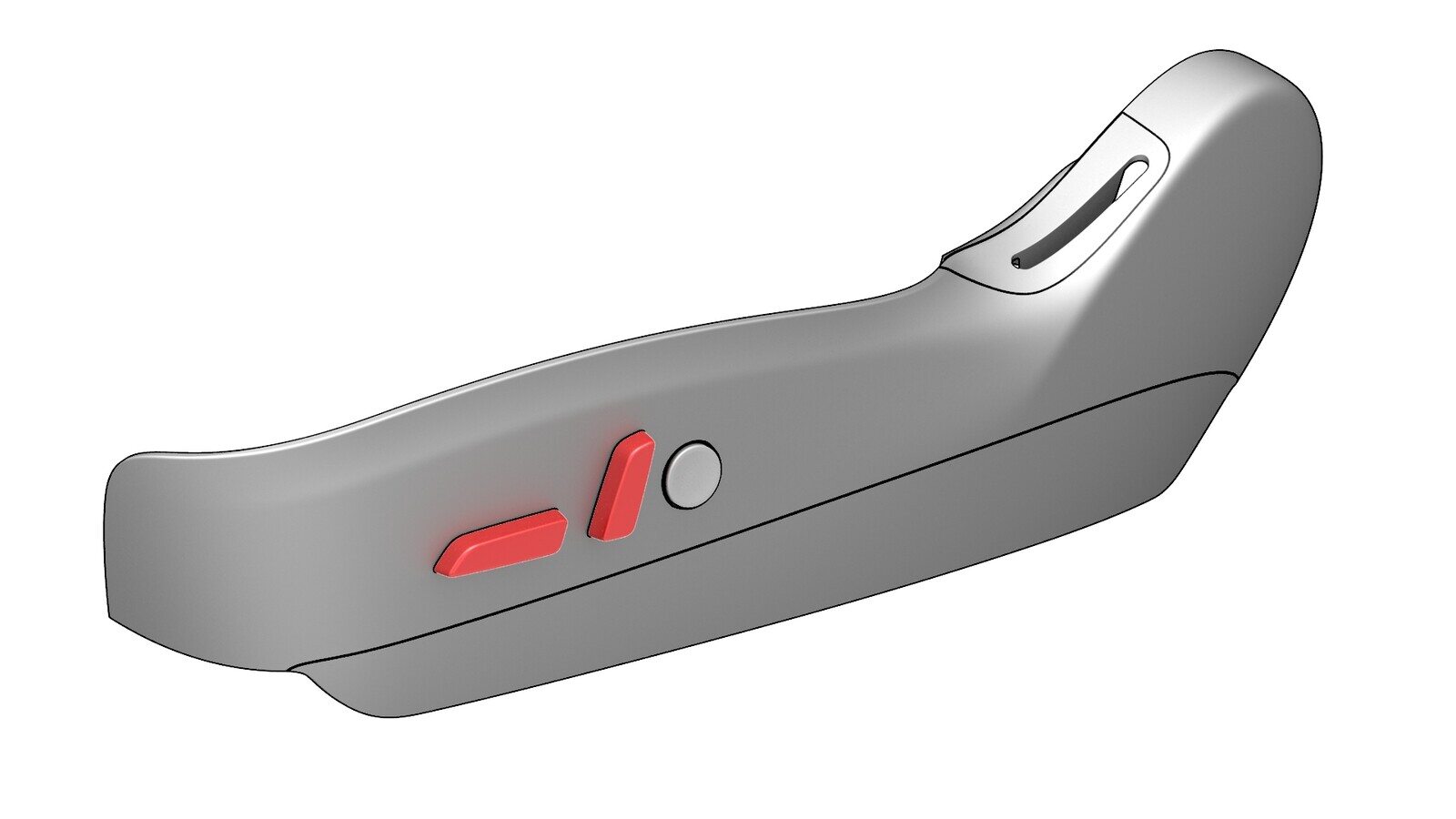

开关 - 靠背和座垫调节 - 驾驶位座椅（拆卸和更换）

校正代码 13015102 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开左侧前车门，降下左侧前车窗。
  2. 将左侧前座椅向前移动。
  3. 将左前座垫升至最高位置。
    警告
    按需调节座椅靠背，避免触碰顶篷。
    警告
    切勿使座椅头枕压住遮阳板，否则可能导致化妆镜破裂。

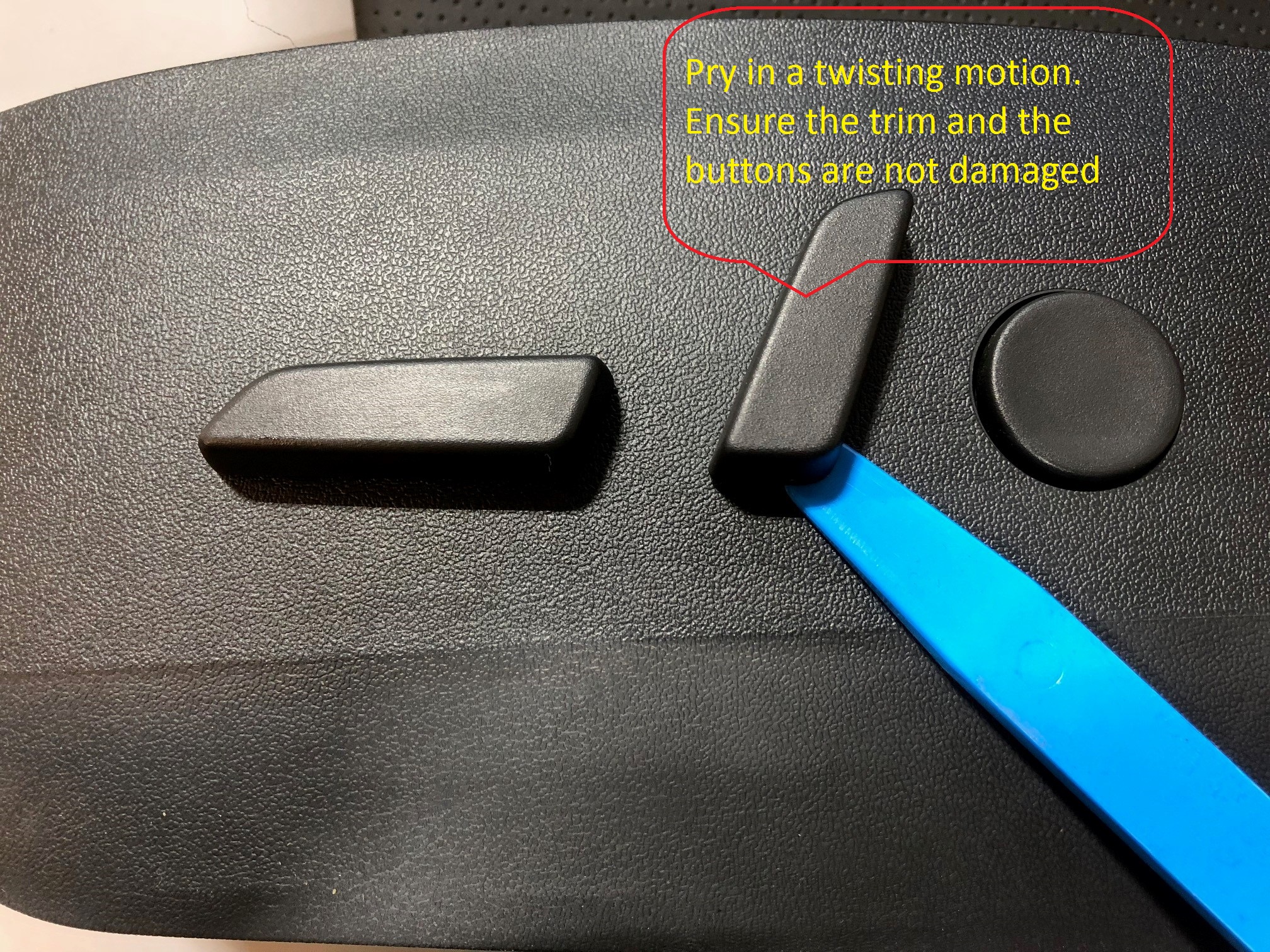

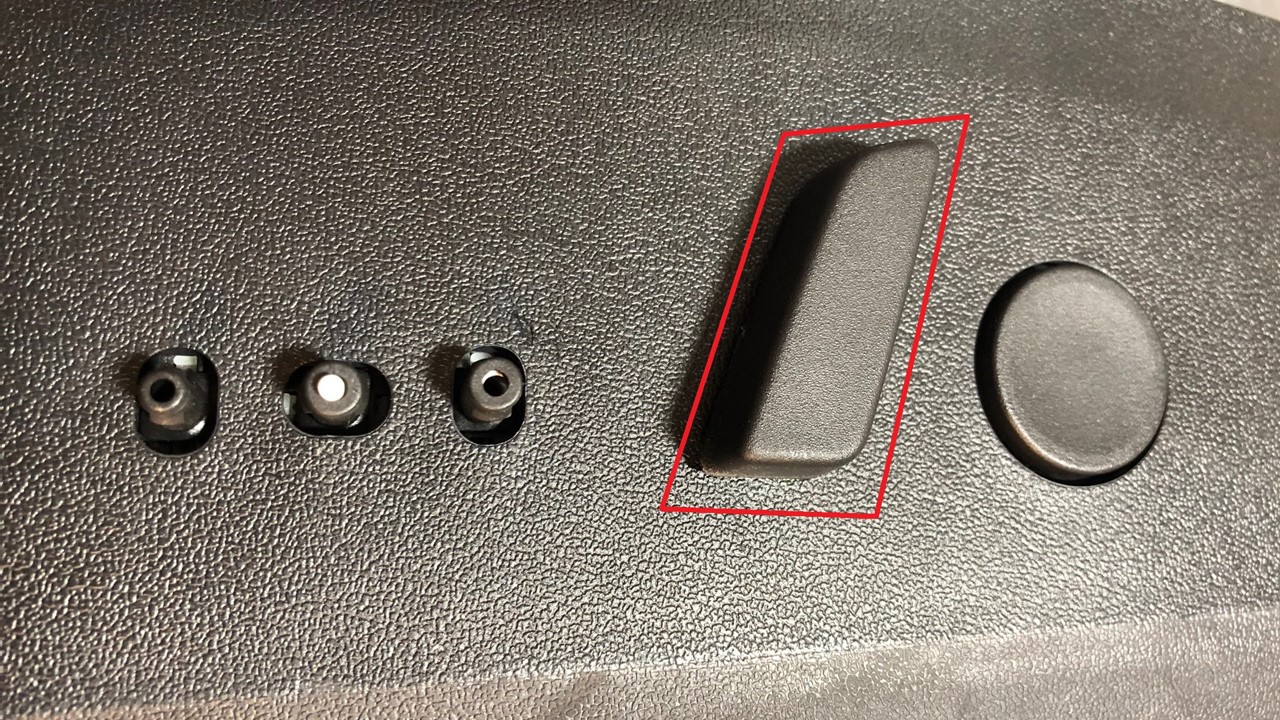

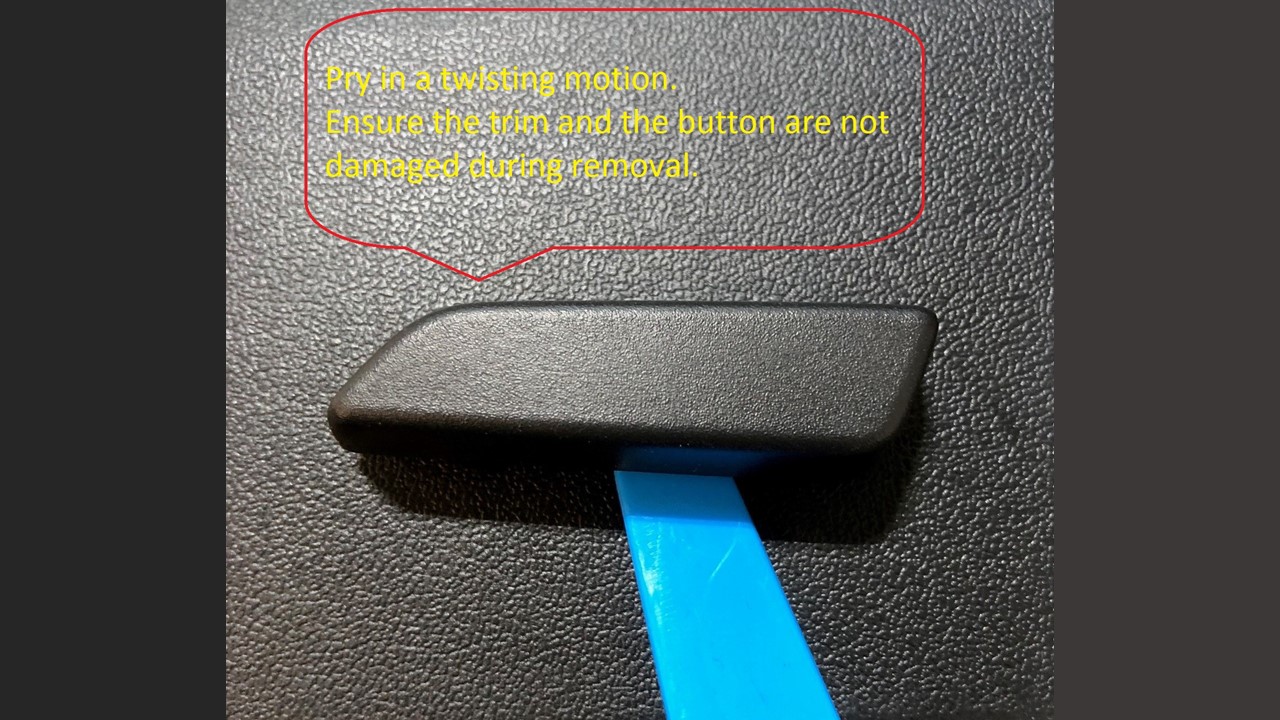

  4. 转动饰板工具，将座垫开关盖和倾角调节开关盖从外侧护板上拆下。
    注
    拆卸期间，注意请勿损坏饰板和开关。
  5. 拆卸将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    注
    部分车辆可能配备扭矩为 5 Nm 的 8 毫米螺栓。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

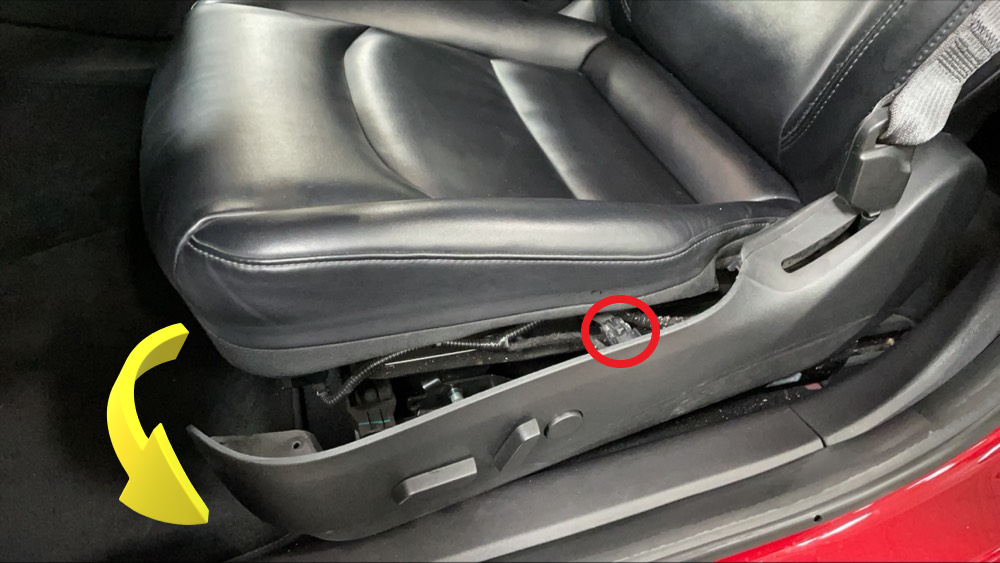

  6. 部分松开外侧护板（1 个卡子），为拆卸靠背和座垫调节开关留出足够空间。
    警告
    请勿完全拆下外侧护板，否则可能损坏线束和开关。

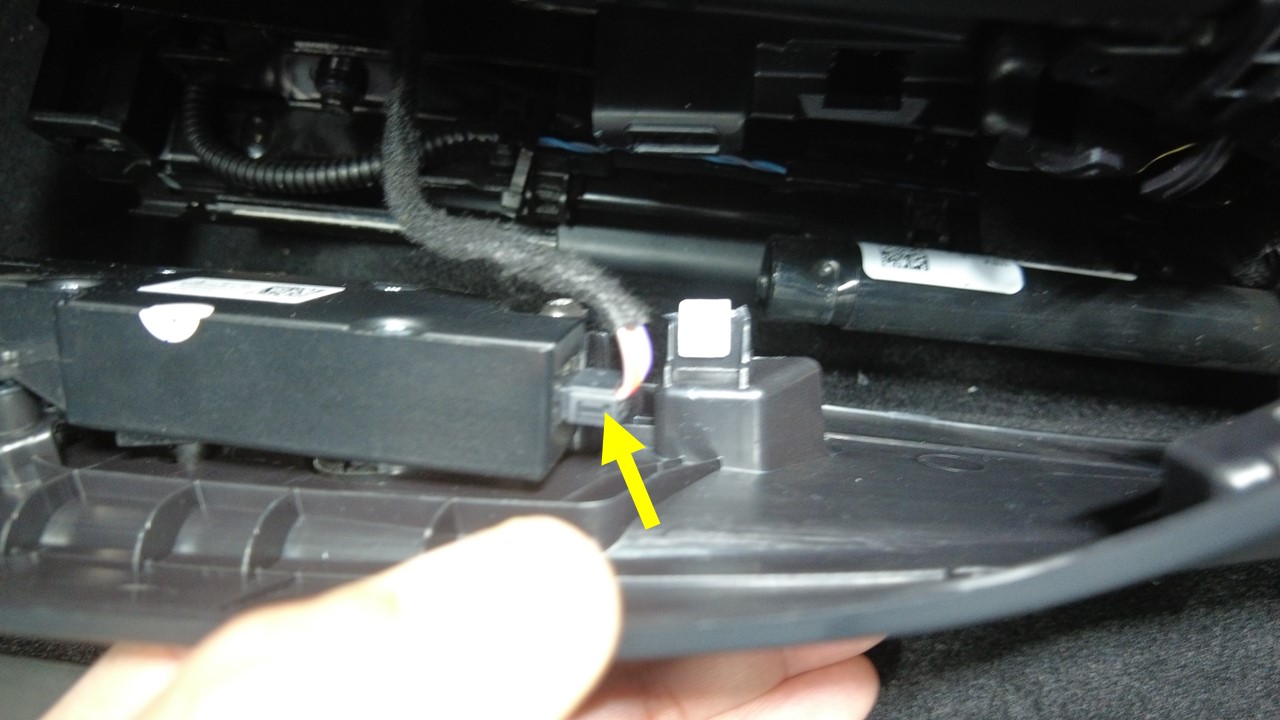

  7. 断开左前座椅开关连接器。

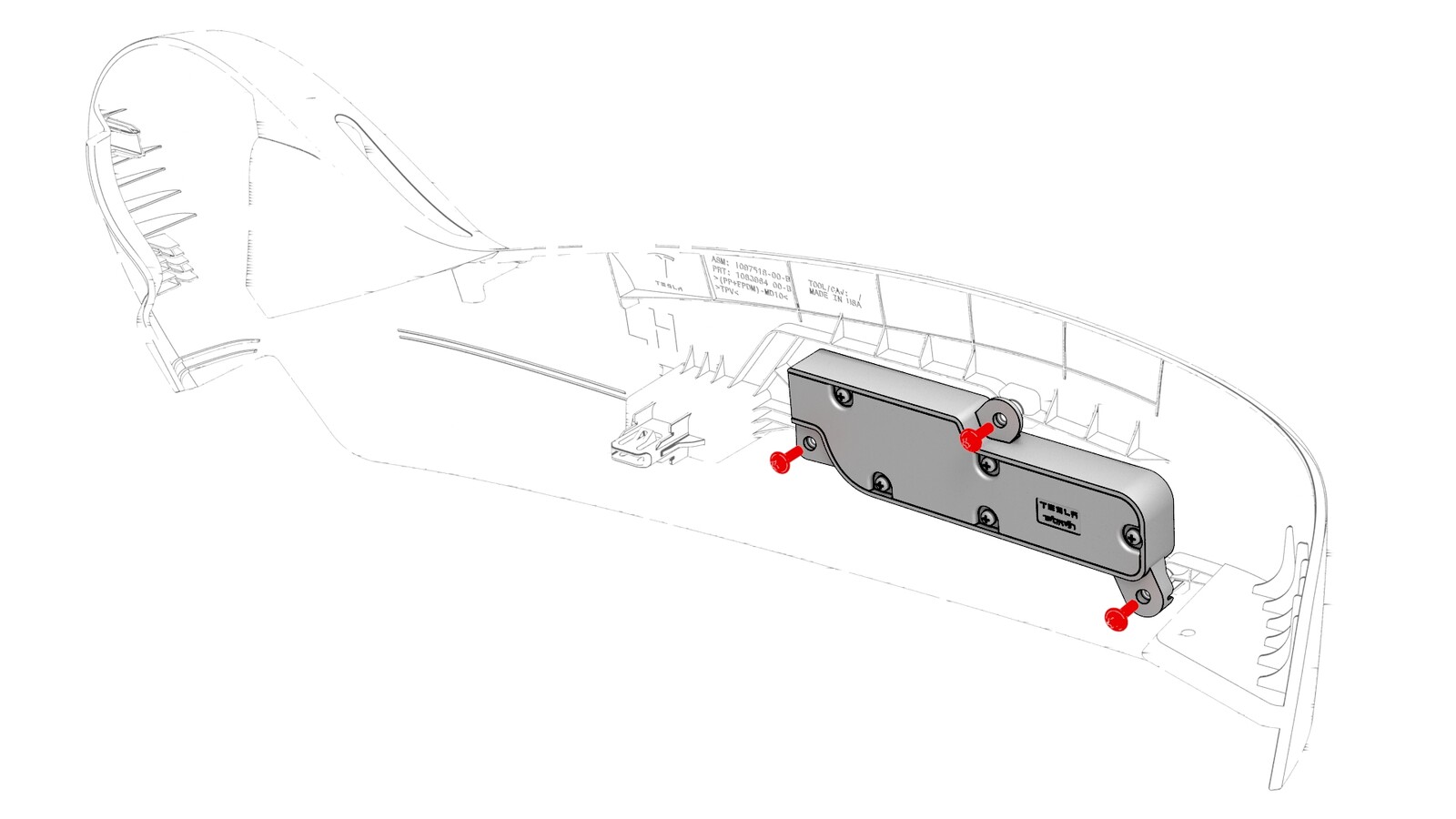

  8. 拆下将驾驶位座椅靠背和座垫调节开关固定到外侧护板的螺栓（3 个），然后将开关从侧护板上拆下。
    注
    请勿拆下五个十字螺钉，否则会损坏开关组。
    注
    Use of the following tool(s) is recommended:
    • Torx T20 bit
    • Ratchet/torque wrench

安装

  1. 将驾驶位座椅靠背和座垫调节开关安装到外侧护板上，然后安装将开关固定到侧护板的螺栓（3 个）。
    1.7 Nm (1.3 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • Torx T20 bit
    • Ratchet/torque wrench
  2. 连接左前座椅开关连接器。

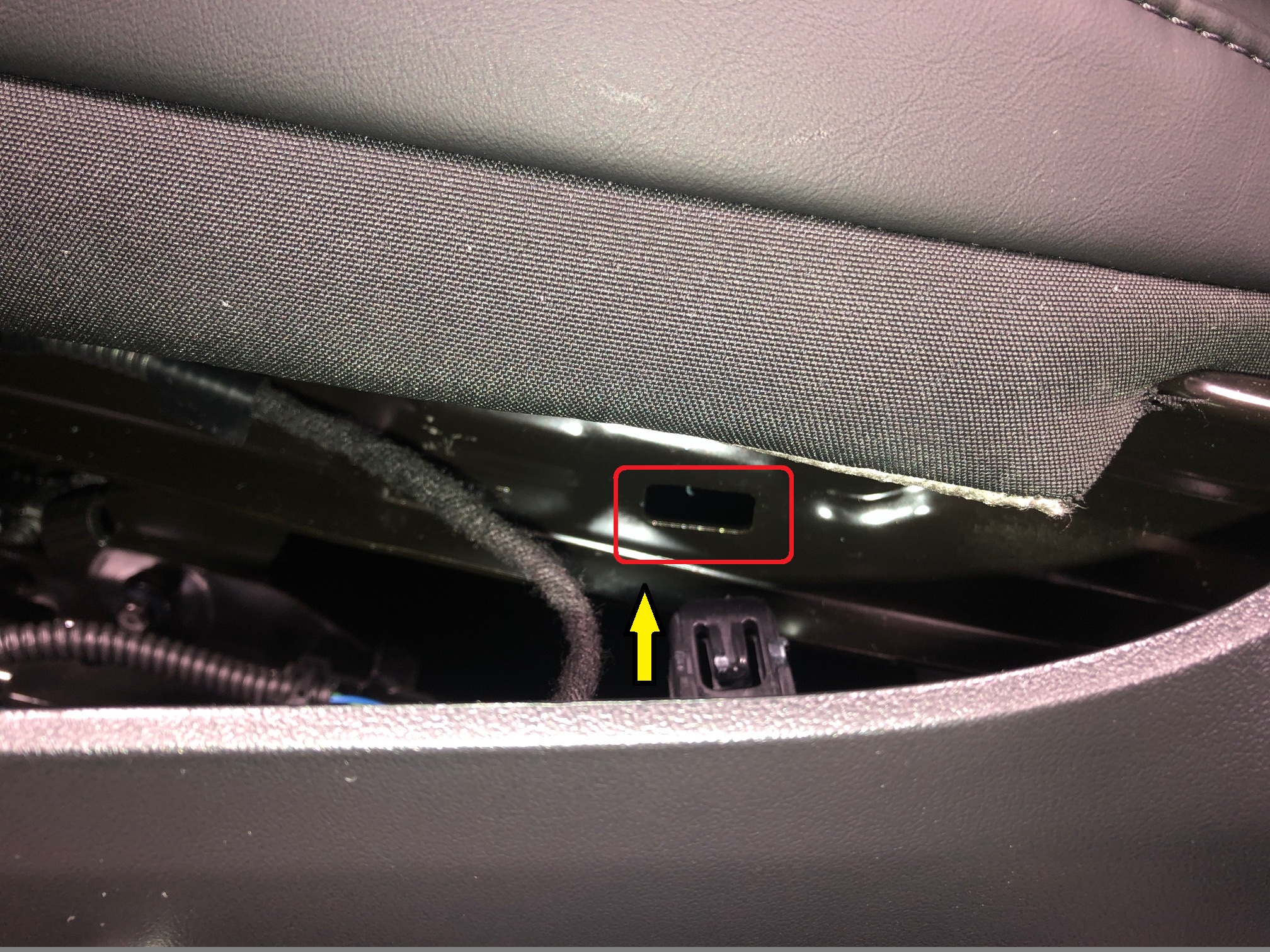

  3. 将外侧护板卡子紧固到左前座椅上，对外侧护板施加适当压力，以使饰板卡子完全就位，然后确保侧护板紧靠座垫并与之齐平。
  4. 安装将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    4 Nm (2.9 lbs-ft)
    注
    部分车辆可能配备扭矩为 5 Nm 的 8 毫米螺栓。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

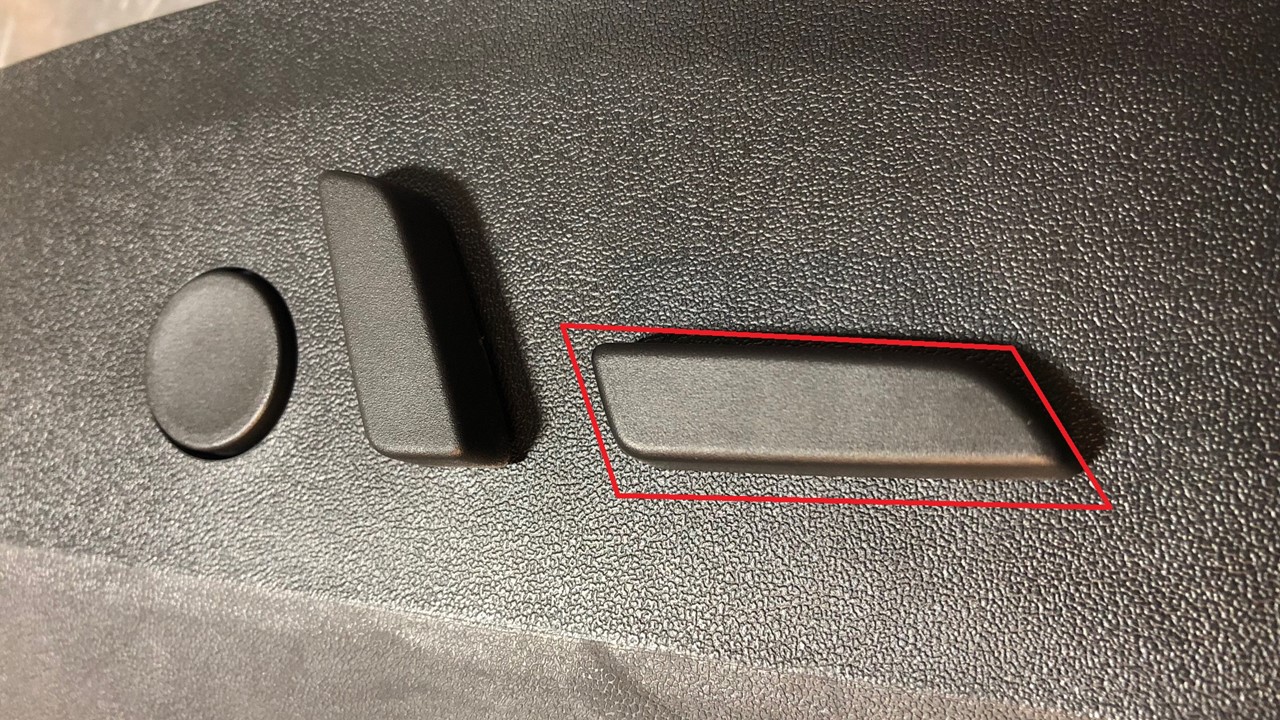

  5. 将倾角调节开关盖和座垫开关盖安装到外侧护板上。
  6. 将左前座椅移回原位。
  7. 升起左侧前车窗并关闭左侧前车门。
