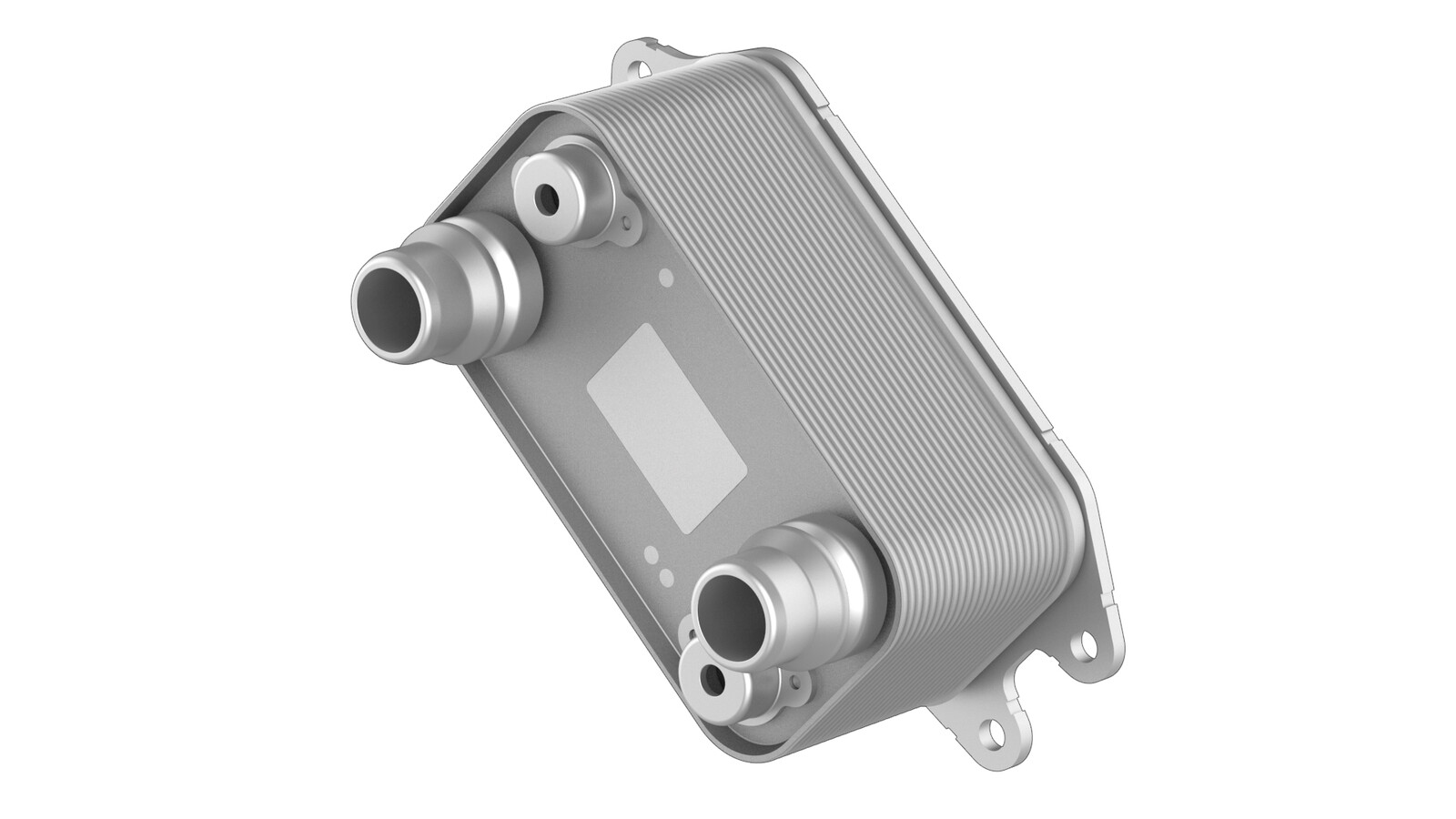

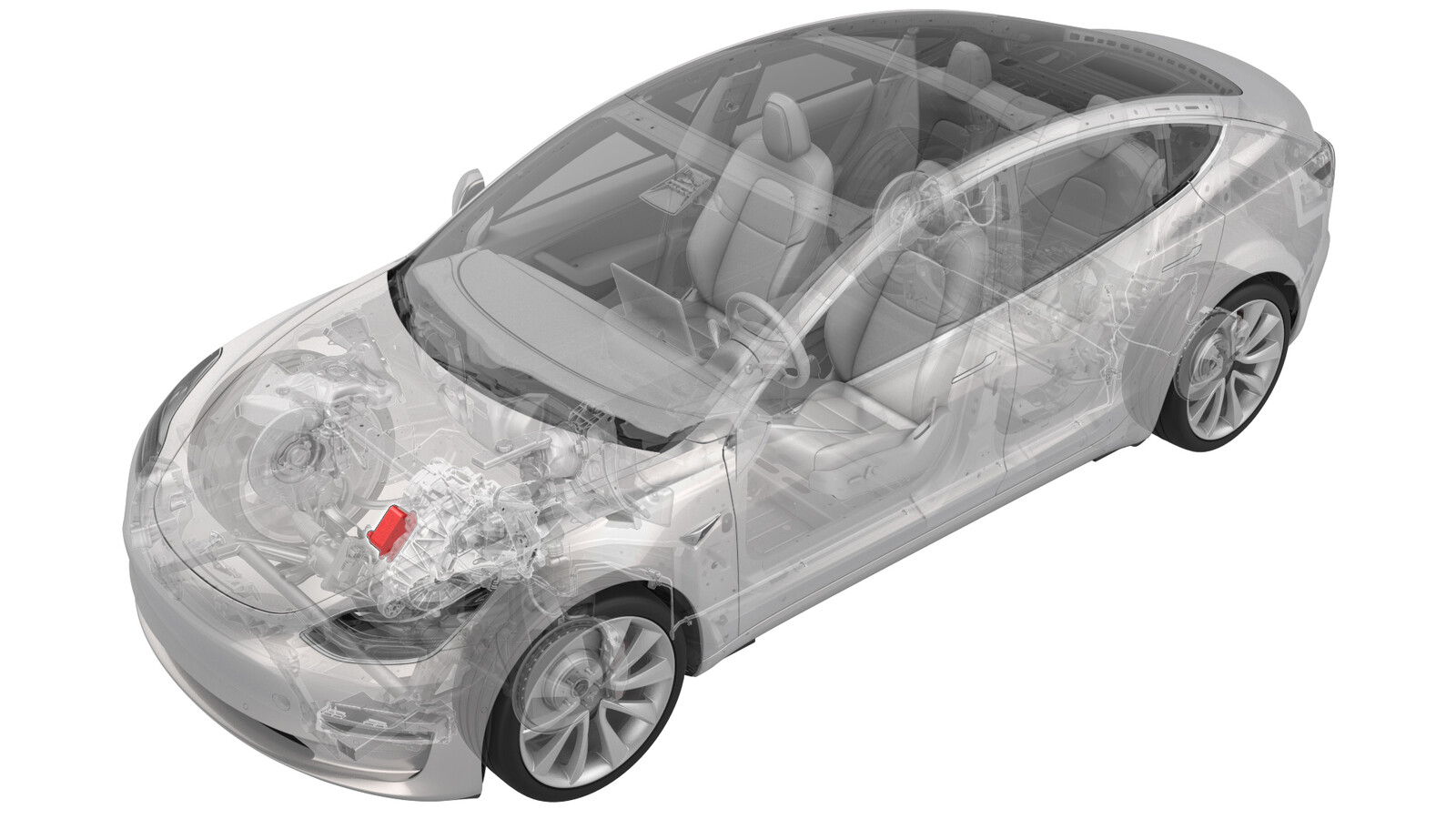

热交换器 - 前驱动电机（拆卸和更换）

校正代码 39301002 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 2 月 27 日：将变速箱油更新为 KAF 1。

拆卸

  1. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  4. 将冷却液排放工具放置在前驱动单元热交换器下方。
  5. 松开夹具，断开热交换器至超级瓶冷却液软管与热交换器的连接，然后立即插入内外接头。
  6. 松开将热交换器至超级瓶冷却液软管固定到超级瓶的卡子，将冷却液软管移至一旁。
  7. 松开卡子，断开热交换器至前驱动单元变流器冷却液软管与热交换器的连接，然后立即堵住内外接头。

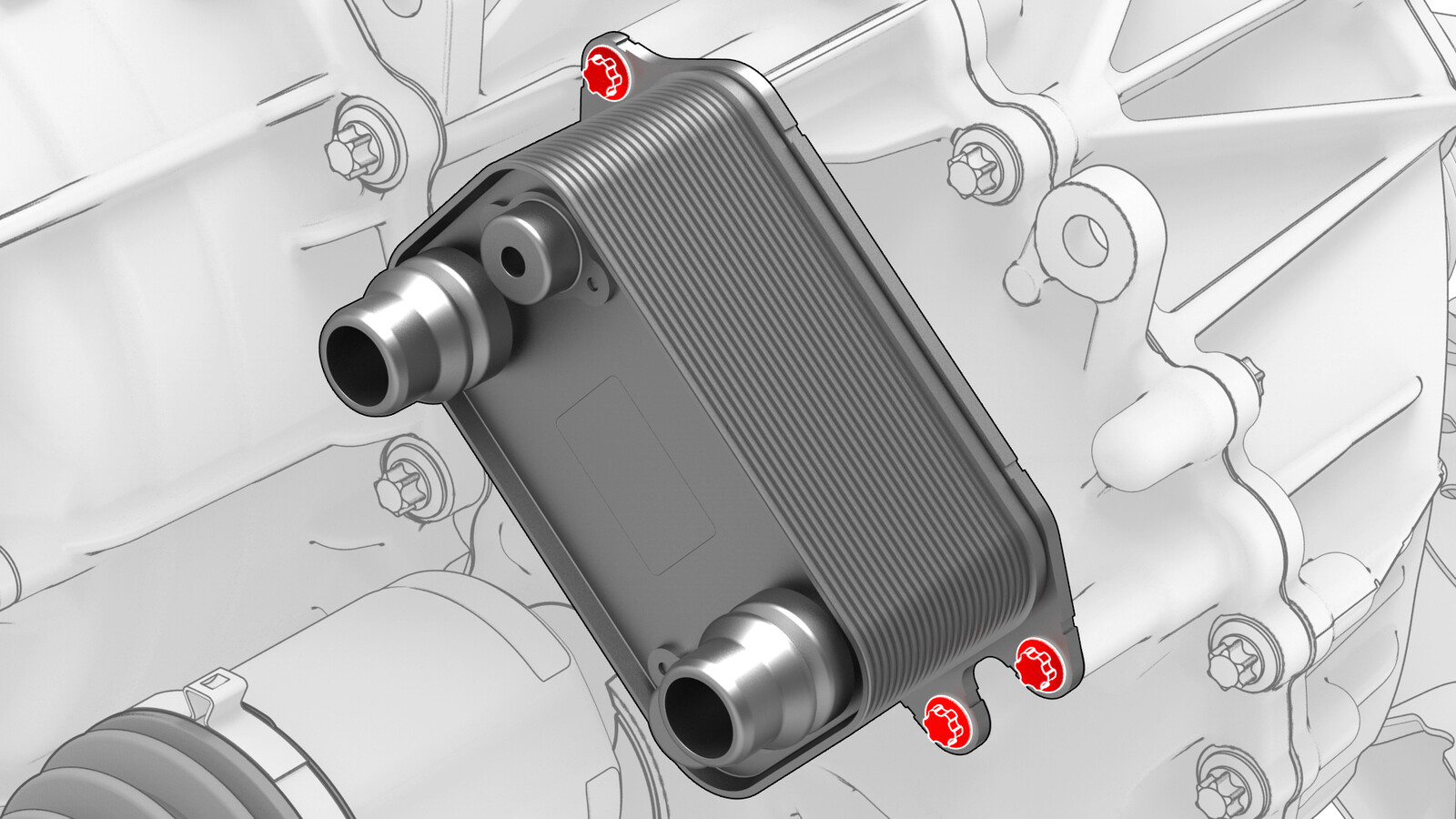

  8. 拆卸将热交换器固定到变流器的螺栓。
    注
    在热交换器下方放置一块车间毛巾，以收集溢出的液体。
  9. 从前驱动单元总成上拆下热交换器。
    警告
    请勿用工具撬前驱动单元或热交换器。轻轻地摆动热交换器，使其脱离前驱动单元。

安装

  1. 在热交换器上安装新的 O 型环。
  2. 在 O 型环上薄薄涂抹一层 KAF 1 变速箱油。
  3. 将热交换器安装到前驱动单元上，然后将其压紧入位。
  4. 安装将热交换器固定到逆变器的螺栓。
    5 Nm (3.7 lbs-ft) + 30 degrees
  5. 拆下内外接头的插头，立即将热交换器至前驱动单元逆变器冷却液软管连接到热交换器，然后拧紧将软管固定到热交换器的夹具。
    注
    对软管连接处执行推拉检查。
  6. 拆下内外接头的插头，立即将热交换器至超级瓶冷却液软管连接到热交换器，然后拧紧将软管连接到热交换器的夹具。
    注
    对软管连接处执行推拉检查。
  7. 紧固将热交换器至超级瓶冷却液软管固定到超级瓶的卡子。
  8. 使用车间毛巾擦净所有迸溅出来的冷却液或变速箱油。
  9. 取走车辆下方的冷却液排放容器。
  10. 检查前驱动单元变速箱液位，并按需充注。请参阅变速箱油 - 前驱动电机（检查和加注）。
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  12. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  13. 检查冷却液的液位，并按需充注。请参阅冷却系统（部分再加注和排放）。
  14. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
