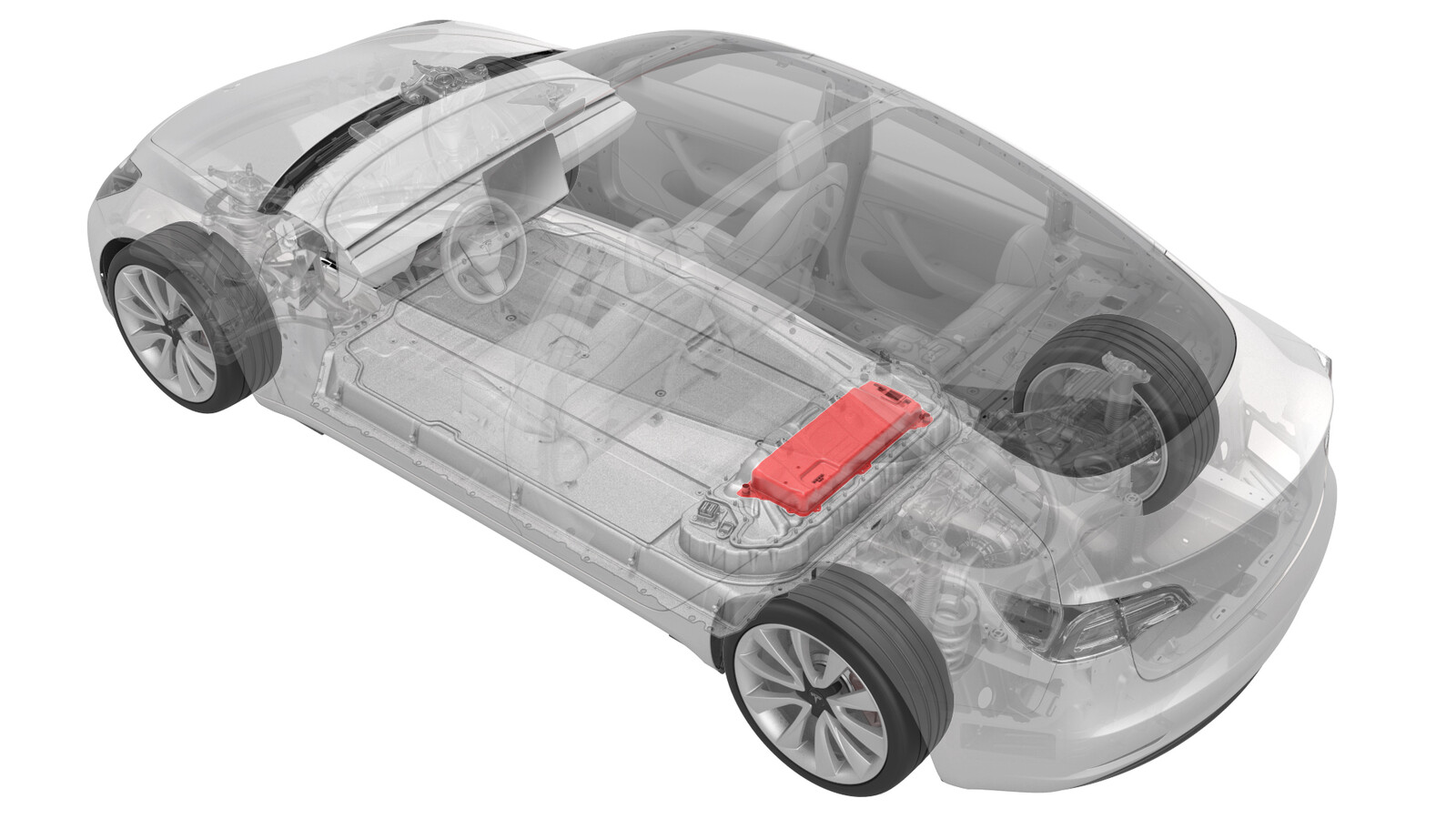

功率转换系统（拆卸和更换）

校正代码 16301002 2.52 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 8 日：更正了安装程序结束时的步骤，将“断开 12V/低压电池”更正为“断开充电器/低压维护设备”。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。

安装

  1. 对 Hioki 电阻表执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 从更换后的功率转换系统上拆下运输螺塞。
  3. 倾斜功率转换系统，将运输用水排出至冷却液排放容器。
  4. 重新安装运输螺塞。
    Informational PurposesAn informational icon, calling your attention
    注
    在收到指示前，切勿再次拆下螺塞。
  5. 安装功率转换系统。请参阅功率转换系统（拆卸和安装）。
    Informational PurposesAn informational icon, calling your attention
    注
    连接好 12V 充电器/低压维护设备后，返回当前程序。
  6. 在助手的帮助下，检查功率转换系统是否泄漏，并注满超级瓶。
  7. 将装有 Toolbox 的笔记本电脑与车辆相连。
  8. 在 Toolbox 中，向搜索字段中输入 “vcfront”。
  9. 选择 ODIN 例行程序TEST-RESET_VCFRONTSearch for routine in ToolboxVCFRONT UDS ECU ResetLow Voltage / Power Distribution - Reset VCFRONTMid Voltage / Power Distribution - Reset VCFRONT，然后点击RUN。
  10. 选择 ODIN 例行程序TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start，然后点击RUN。
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于行驶状态。
    Informational PurposesAn informational icon, calling your attention
    注
    测试将持续约 10 分钟。测试运行期间，监测并保持超级瓶注满。 在“维护模式增强版”中（请参阅维护模式增强版），可通过CAN Viewer子菜单监测冷却液泵速度。 如果泵速超过 6900 rpm，系统中仍会有空气残留；请运行冷却系统真空再加注。
  11. 空气排空后，注满超级瓶，然后安装超级瓶瓶盖。
  12. 断开笔记本电脑与车辆的连接。
  13. 从触摸屏关闭车辆电源。
  14. 从 12V 辅助电池端子上拆下 12V 充电器，或断开低压维护设备与车辆的连接。请参阅低压维护设备（连接和断开）。
  15. 根据车辆配置，选择以下选项之一：
    • 如果车辆配备 12V 铅酸辅助电池，则断开 12V 辅助电池负极端子。
    • 如果车辆配备低压锂离子辅助电池，则断开低压电池连接器与低压电池的连接。
  16. 检查并穿戴好个人防护装备 (PPE)，包括高压绝缘手套和皮革手套。
  17. 松开高压控制器和右后座椅头枕上的弹力带，然后将控制器向下放入高压电池仓中。
  18. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  19. 安装高压电池仓盖板。请参阅盖板 - 高压电池仓（拆卸和更换）。
  20. 取下皮革手套和高压绝缘手套。
  21. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  22. 连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  23. 执行软件 CAN 重新部署。请参阅软件重新安装 - Toolbox
  24. 软件 CAN 重新部署完成后，从 12V 辅助电池端子上拆下 12V 充电器，或断开低压维护设备与车辆的连接。请参阅低压维护设备（连接和断开）。
  25. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  26. 安装后挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  27. 升起所有车窗，关闭所有车门。
  28. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
