传感器 - 胎压监测系统 (TPMS)(拆卸和更换)

校正代码 34040202 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-23: 将松开轮胎上部胎圈步骤更新为拆卸轮胎步骤。
  • 2024-12-09: 删除了胎压监测系统传感器 ID 编程步骤。

拆卸

  1. 拆卸轮毂。请参阅 轮毂总成(拆卸和安装)
  2. 使用阀芯工具拆下阀芯,等待轮胎放气。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时轮胎将迅速放气。请佩戴个人防护装备 (PPE),例如护目镜和手套。
  3. 将轮毂放到轮胎机上,轮毂前部朝上。
  4. 将中心夹放置在轮毂中。
  5. 将轮锥放在中心夹和轮毂上,然后紧固中心夹上的锥体。
  6. 将上部胎圈滚轮放到上部轮辋边缘,然后将底部胎圈滚轮放到底部轮辋边缘。
  7. 转动轮毂,松开上部和下部轮胎胎圈。随着轮毂的旋转润滑胎圈。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    胎压监测系统传感器位于轮辋附近。松开上部胎圈时切勿损坏胎压监测系统传感器。
  8. 将轮胎机操作臂放置在轮辋边缘,然后使用胎圈杆将此臂钩在上部轮胎胎圈上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将胎压监测系统传感器放置在轮胎机操作臂前侧,以确保在轮毂转动时,操作臂不会损坏胎压监测系统传感器。
  9. 旋转轮毂,将上部胎圈从轮辋上拉出。随着轮毂的旋转润滑胎圈。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保轮胎机操作臂不接触胎压监测系统传感器。
  10. 抬起轮胎,对下部轮胎胎圈重复前两步操作,然后将轮胎从轮毂上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保轮胎机操作臂不接触胎压监测系统传感器。

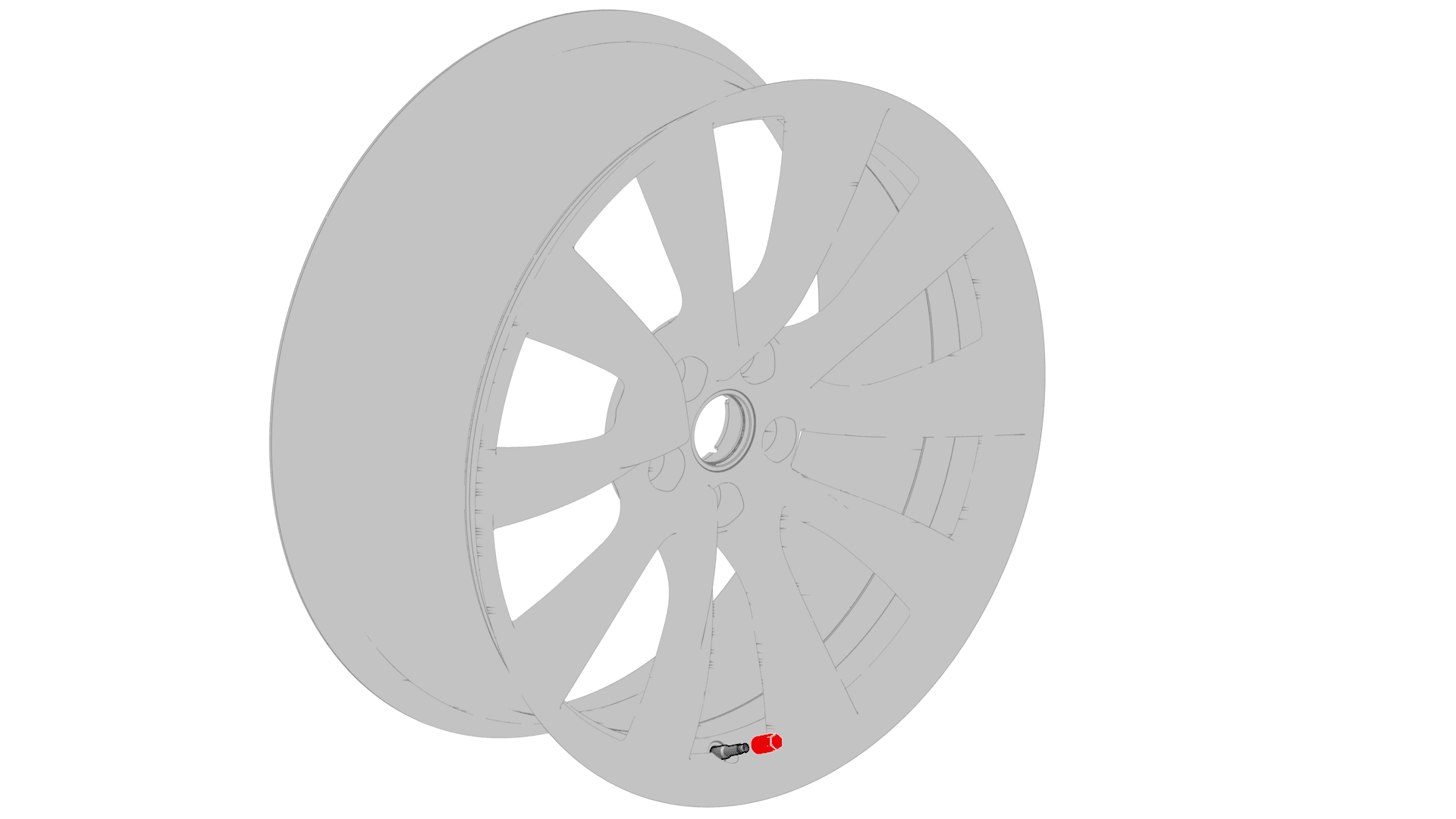

  11. 拆下将胎压监测系统 (TPMS) 传感器固定到轮毂的螺母,然后拆下胎压监测系统 (TPMS) 传感器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 11 毫米深套筒
    • 棘轮/扭矩扳手

安装

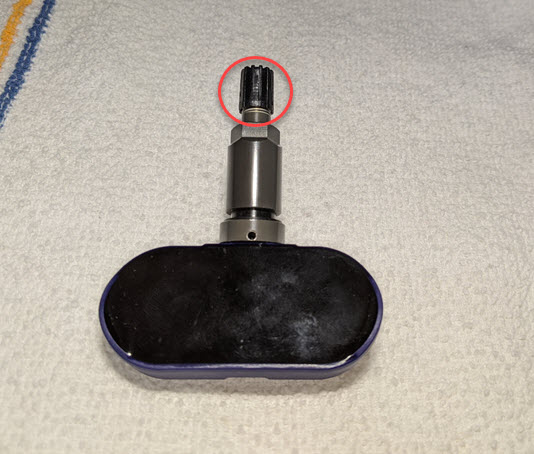

  1. 拆下新的胎压监测系统 (TPMS) 传感器上的气门嘴盖。

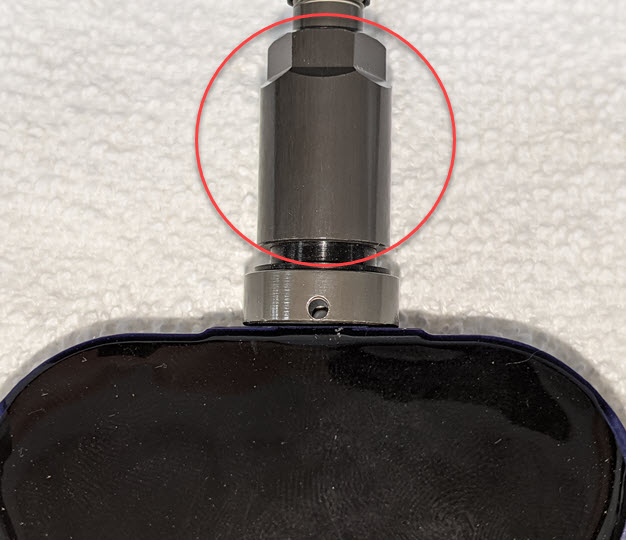

  2. 拆下气门嘴螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 11 毫米深套筒
    • 棘轮/扭矩扳手
  3. 使用异丙醇 (IPA) 湿巾彻底清洁胎压监测系统传感器安装孔的内外侧。

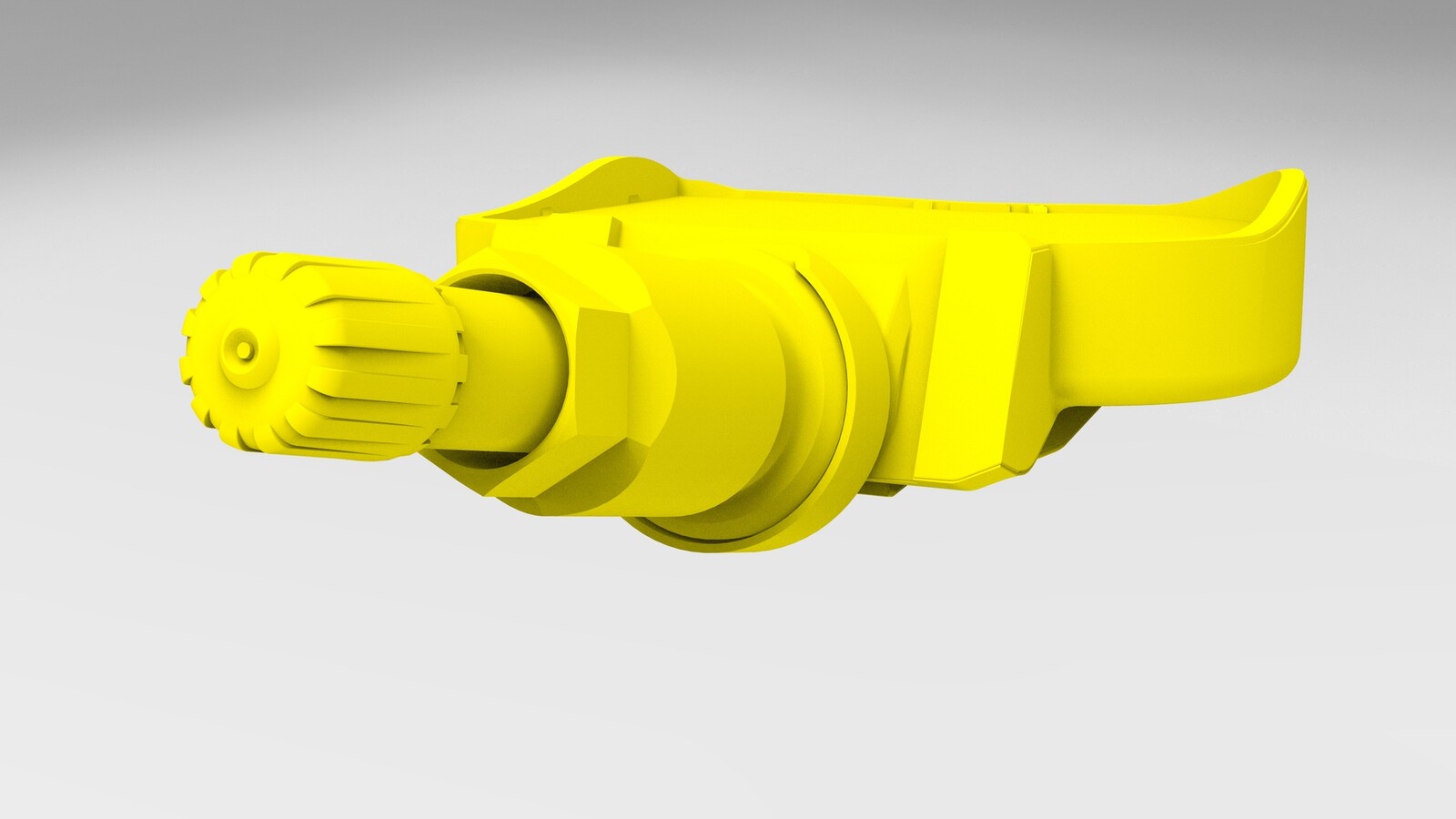

  4. 安装胎压监测系统 (TPMS) 传感器,使其与轮毂紧密贴合。
    Informational PurposesAn informational icon, calling your attention
    确认胎压监测系统密封条已完全压紧在底座上。否则会导致密封条在安装时受损。
  5. 安装将胎压监测系统 (TPMS) 传感器固定到轮毂的螺母。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 11 毫米深套筒
    • 棘轮/扭矩扳手
  6. 润滑两侧的轮胎胎圈。
  7. 检查轮胎侧壁两侧,判断轮胎和轮毂的朝向是否一致。
    Informational PurposesAn informational icon, calling your attention
    找到指示转动方向的箭头或文字,如“外侧”或“本侧朝外”。
  8. 将轮胎放置在轮毂上方,然后将轮胎机操作臂移入位,以安装下部轮胎胎圈。
  9. 转动轮毂,以安装下部轮胎胎圈。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保轮胎机操作臂不接触胎压监测系统传感器。
  10. 将轮胎机操作臂移入位,以安装上部轮胎胎圈。
  11. 转动轮毂,以安装上部轮胎胎圈。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保轮胎机操作臂不接触胎压监测系统传感器。
  12. 小心地对轮胎充气,直至达到规格要求。轮胎胎圈将置于轮毂上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿超过轮胎侧壁上指示的气压。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请佩戴个人防护装备 (PPE),例如护目镜和手套。
  13. 使用阀芯工具安装阀芯。
  14. 将锥体和中心夹从轮毂上拆下,然后将轮毂从轮胎机上拆下。
  15. 平衡轮毂和轮胎。请参阅 轮胎 - 前 - LH(平衡)
  16. 安装轮毂。请参阅 轮毂总成(拆卸和安装)
