副车架总成 - 前(双电机)(拆卸和更换)

校正代码 30010312 4.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1498673-00-A 轴拆卸工具线缆套件,MS/MX/M3
  • 1099645-00-C 副车架固定装置,Model 3
  • 1066521-00-A OTC 1650 磅动力总成操作台举升机
  • 1130279-00-A 驱动单元吊索,Model 3(北美、亚太地区)
  • 1130279-01-A 驱动单元吊索,Model 3(欧洲、中东和非洲)
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
2019 年 3 月 25 日之前制造的车辆装配的是第一代前副框架。2019 年 3 月 25 日及之后制造的车辆装配的是第二代前副框架。第一代副框架替换为第二代副框架后,如果安装有第一代转向齿条(已停止使用),则必须将其替换为第二代转向齿条(目前可用)。如需最新信息,请参阅电子零件目录。

拆卸

  1. 从车上拆下前副框架总成。请参阅副车架总成 - 前(双电机)(拆卸和安装)
  2. 拆下转向齿条。请参阅转向齿条(双电机)(左侧驾驶)(拆卸和更换)

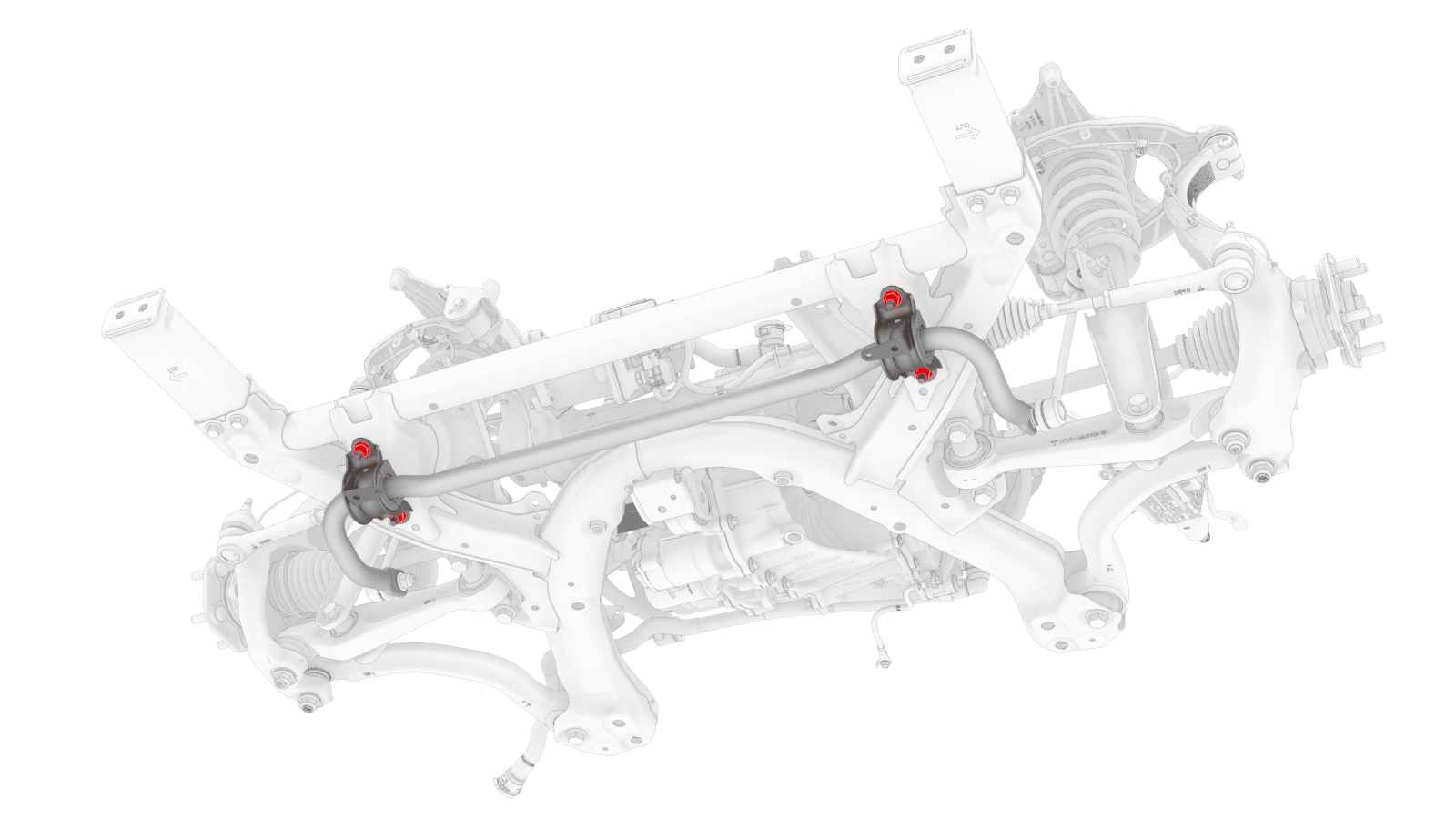

  3. 在助手的帮助下,拆下并弃用将前平衡杆固定到前副框架的螺母,然后从副框架上拆下平衡杆。

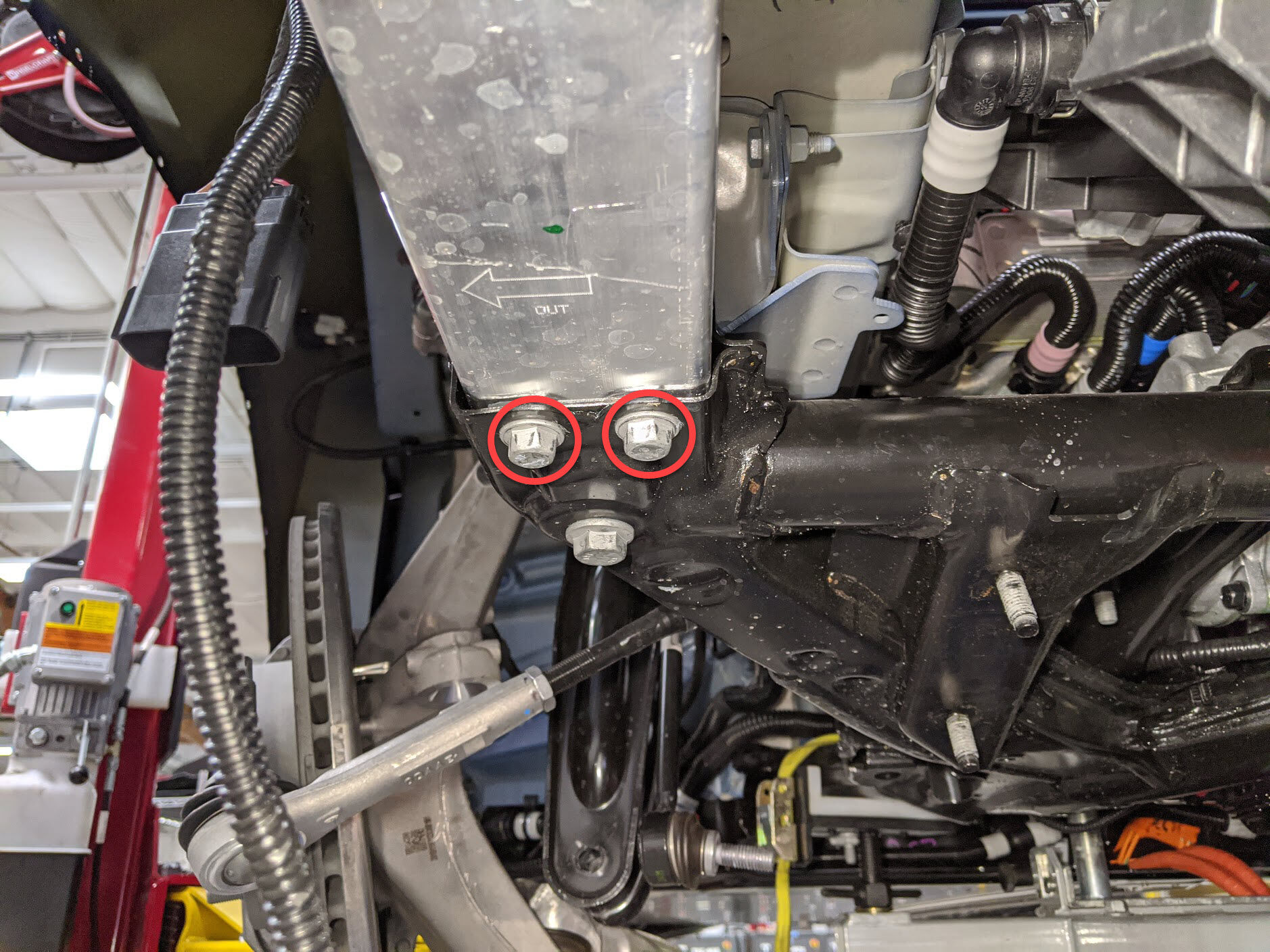

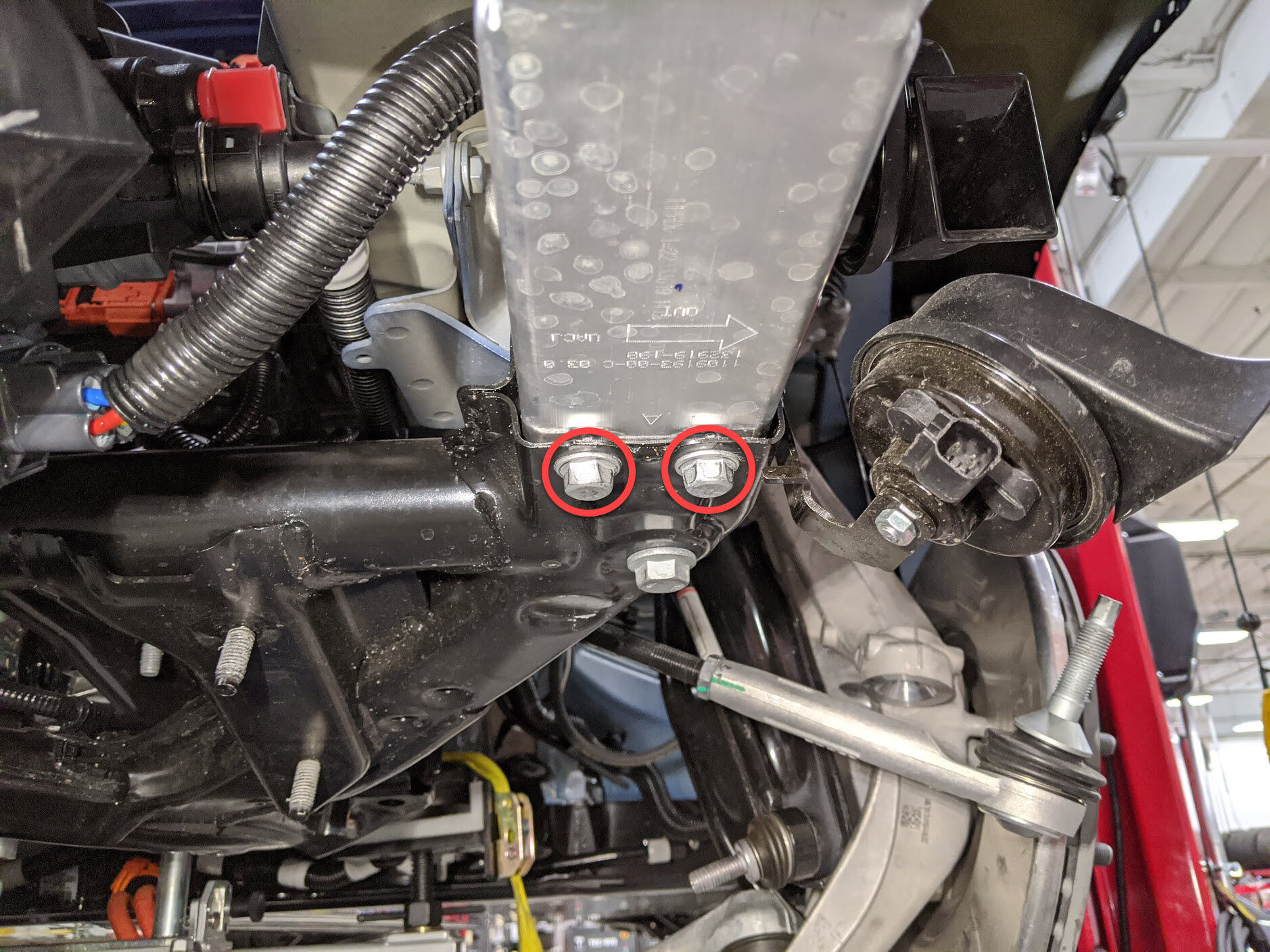

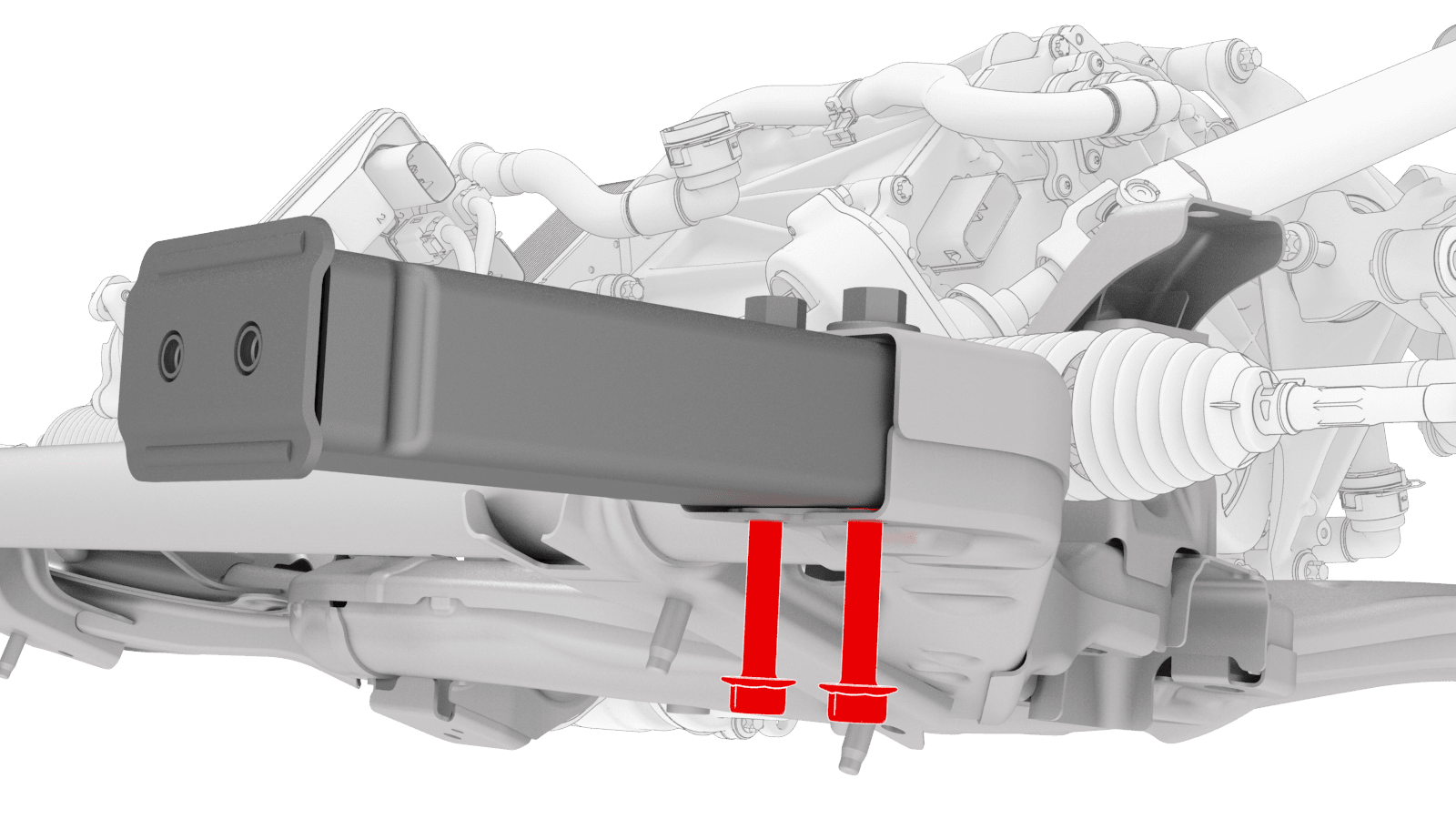

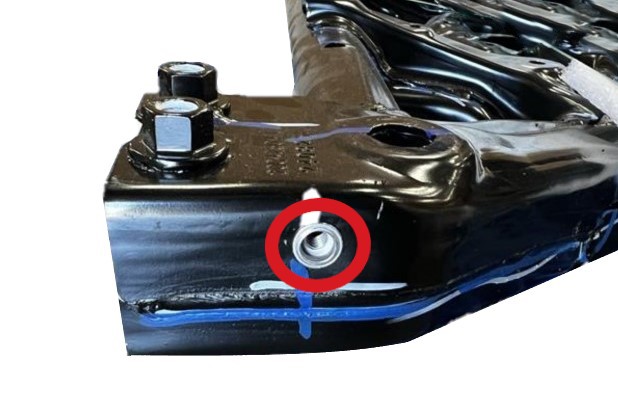

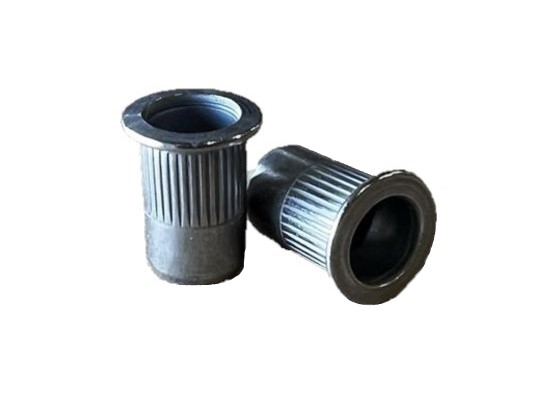

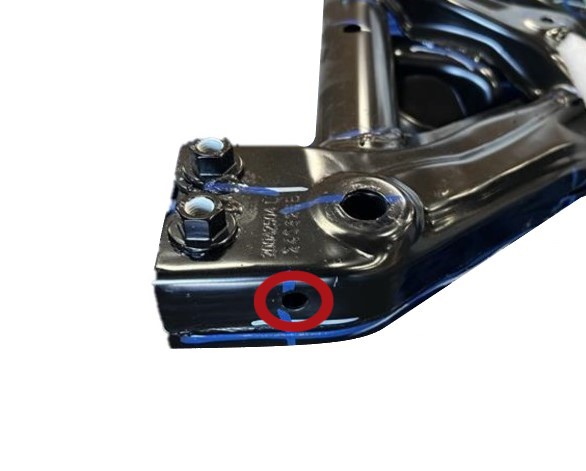

  4. 拆下将 LH 和 RH 防撞罐支架固定到前副框架的螺栓,然后将防撞罐支架置于一旁。
  5. 将轴拆卸工具电缆置于 LH 前驱动单元半轴内侧接头的周围,然后使用电缆扎带将轴拆卸工具电缆固定在适当位置。

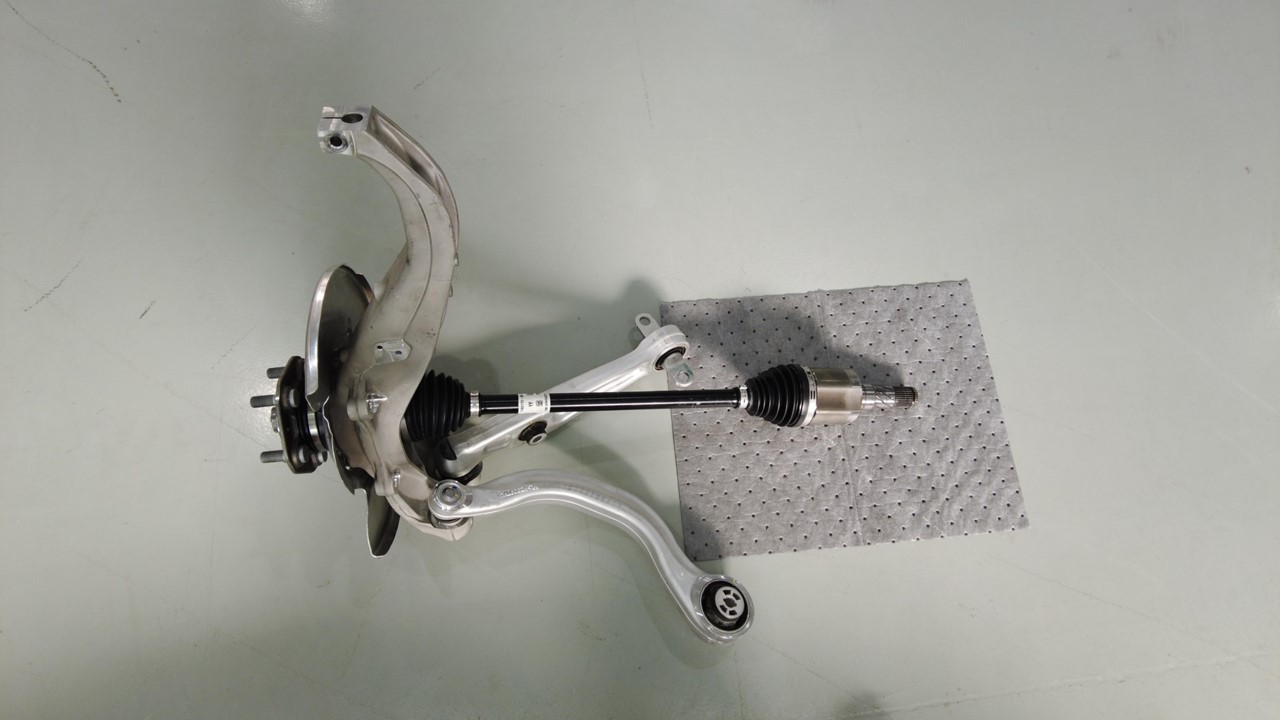

    图 1. 已从驱动单元上拆下车轴,仅作示范
  6. 将轴拆卸工具滑动锤挂在 2 个轴拆卸工具电缆环上,然后使用滑动锤将半轴从驱动单元上拆下。
  7. 针对 RH 前驱动单元半轴重复第 5 步至第 6 步。
  8. 松开锁片,然后将把手向下推,断开前驱动单元逆变器逻辑连接器。
  9. 松开红色锁片,然后向下按压锁片,断开解析器逻辑连接器。
  10. 松开灰色锁片,然后向下按压锁片,断开油泵连接器。

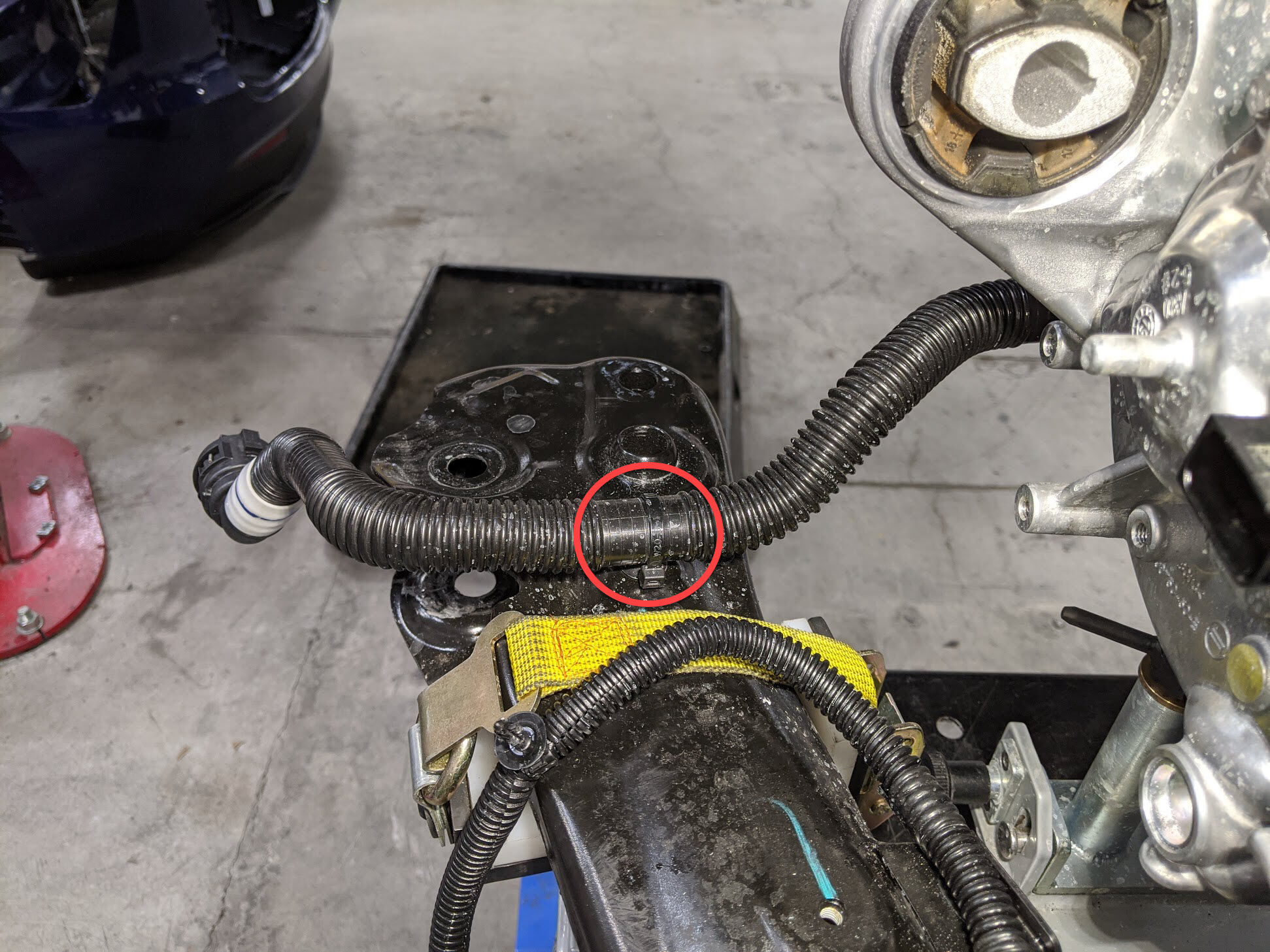

  11. 松开将前驱动单元线束固定到前驱动单元电机的夹子。
  12. 松开将前驱动单元线束固定到前副框架的夹子。

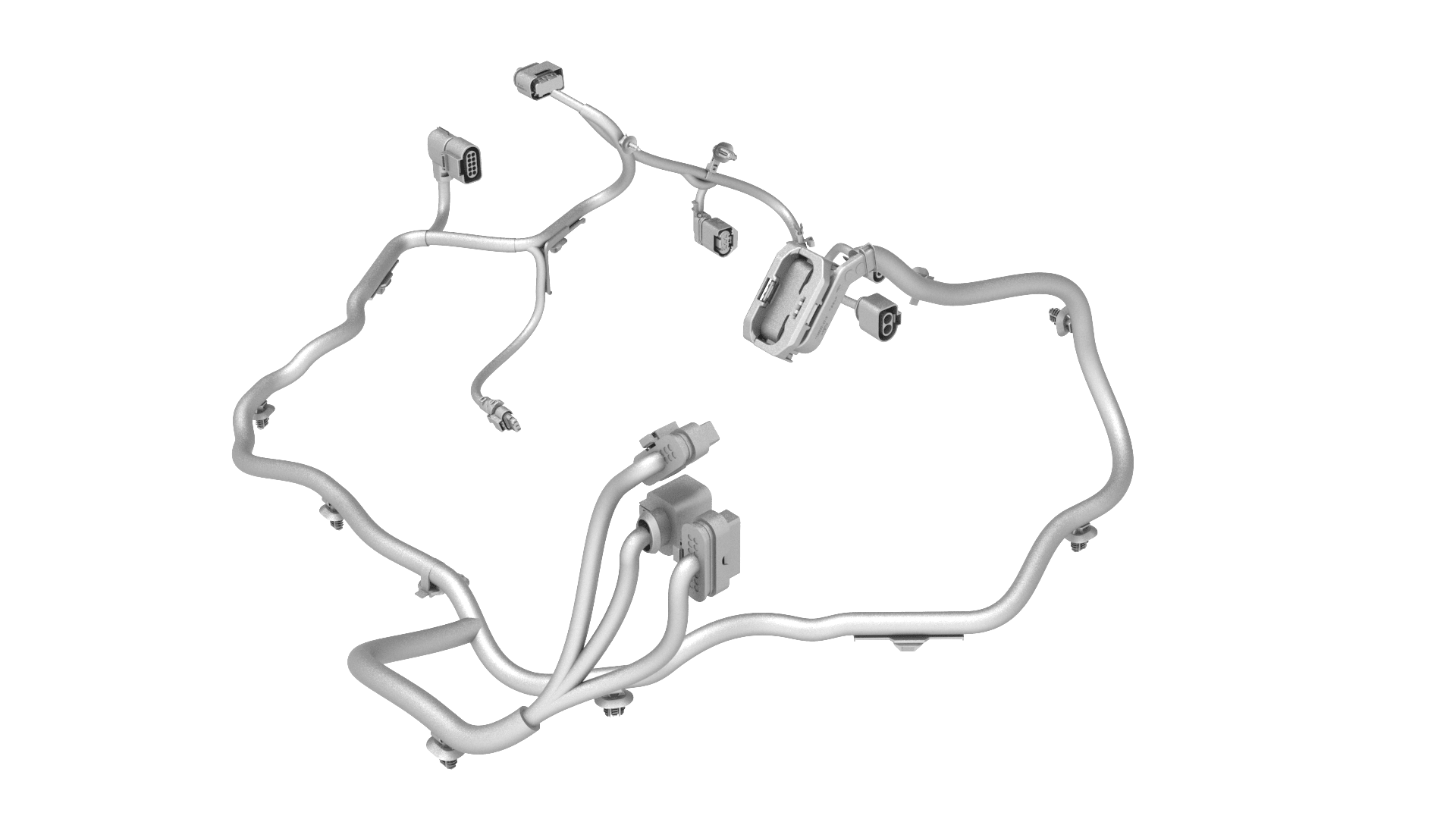

    图 2. 为清晰起见,隐藏了其他总成
  13. 松开将前驱动单元线束固定到前驱动单元逆变器的夹子。
  14. 从前副框架上拆下前驱动单元线束。

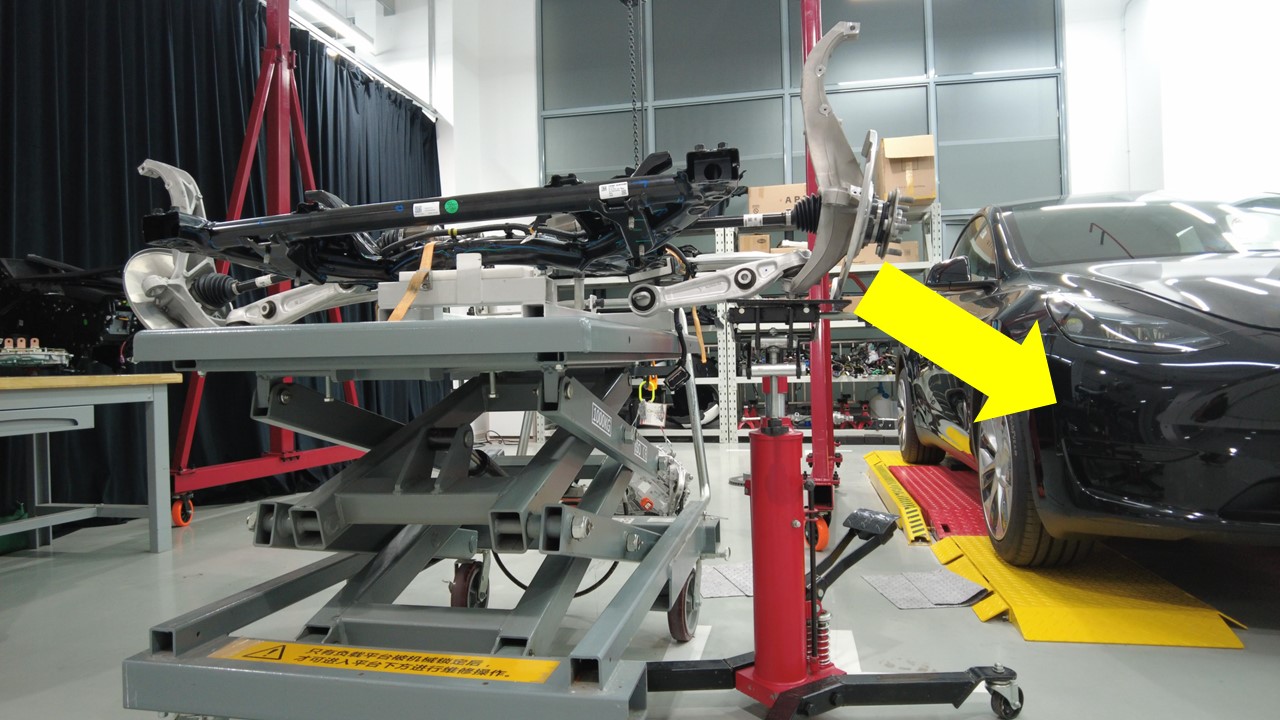

  15. 将副框架总成置于起重机架下方。
  16. 将驱动单元吊索安装到起重机架挂钩上。

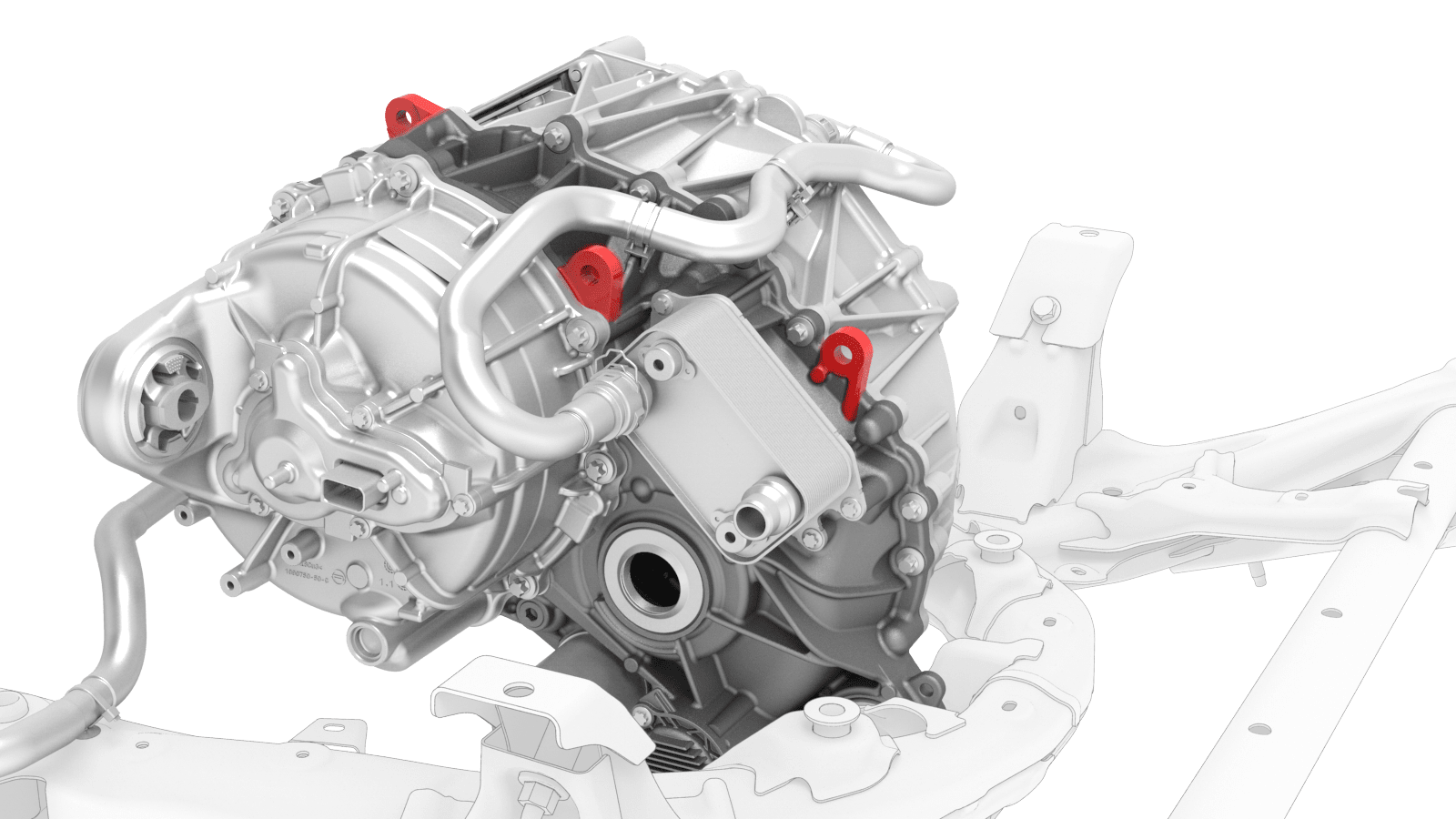

  17. 将驱动单元吊索挂钩安装到前驱动单元上。

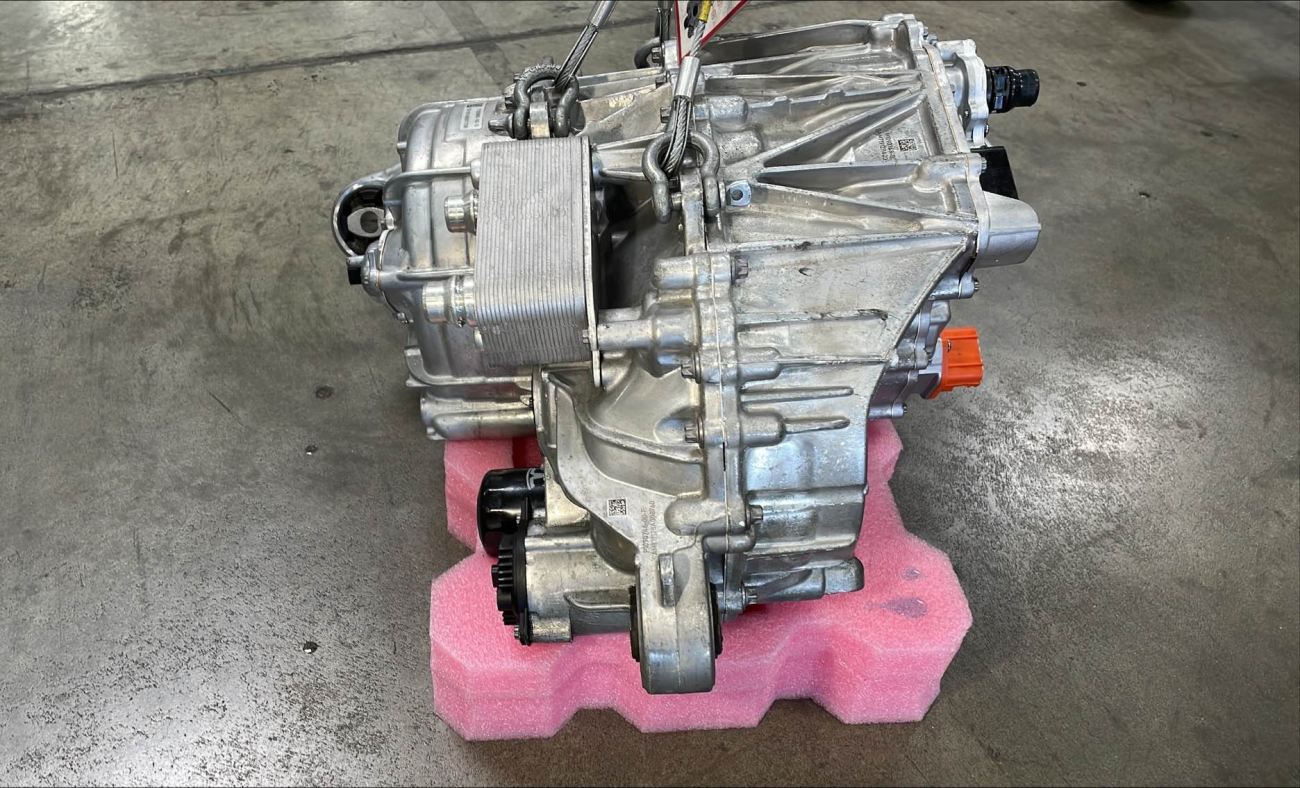

    图 3. 前驱动单元吊索挂钩的位置
  18. 缓慢地升起起重机架挂钩,直至驱动单元吊索处于拉紧状态。
  19. 拆下将前驱动单元固定到前副框架的螺栓。
  20. 将前驱动单元向上抬离前副框架。
    Informational PurposesAn informational icon, calling your attention
    切勿移动前驱动单元后部支柱。
  21. 松开将前副框架固定到副框架举升工具的固定带。
  22. 从副框架举升工具上拆下前副框架。

安装

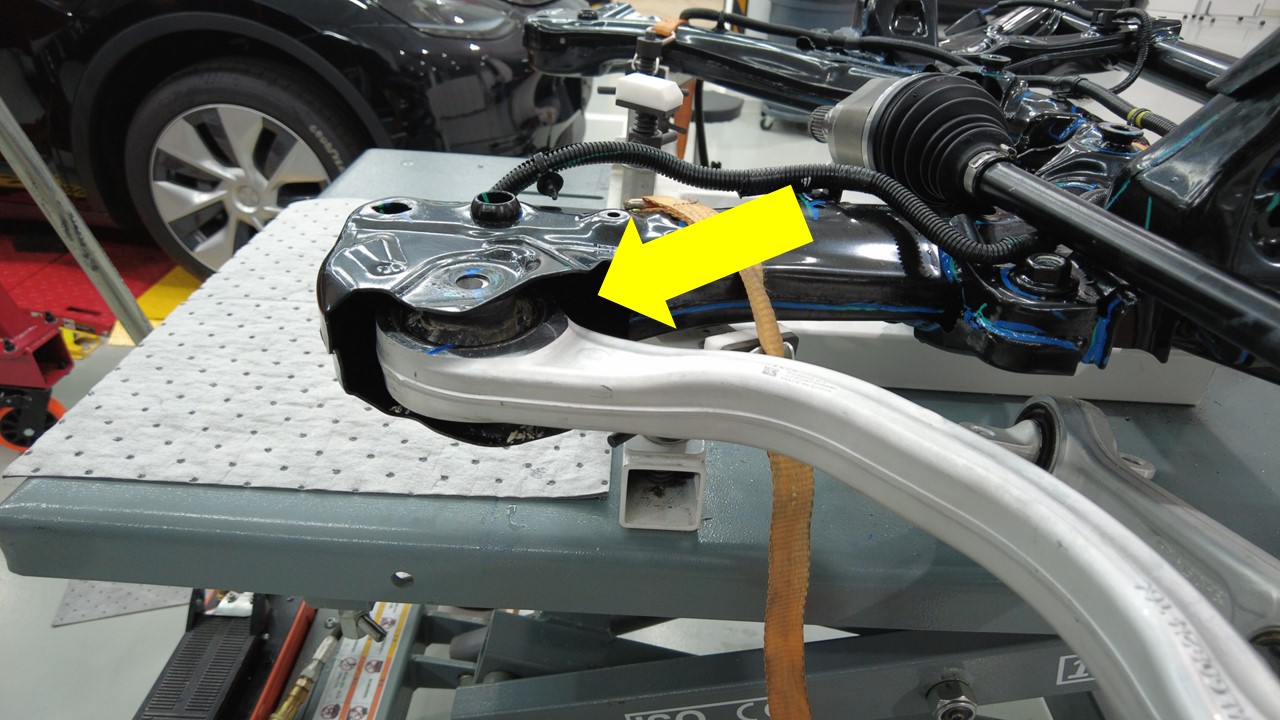

  1. 将副框架举升工具靠在前副框架上,然后将固定带 (x3) 固定到副框架上。
    Informational PurposesAn informational icon, calling your attention
    务必将两个副框架举升工具导件与前副框架对齐。
  2. 将前驱动单元降到前副框架上。
    Informational PurposesAn informational icon, calling your attention
    切勿将前驱动单元后部支柱从其之前的位置移开。
  3. 安装将前驱动单元固定到前副框架的螺栓。
    80 Nm (59.0 lbs-ft)
  4. 降下起重机架挂钩,直至驱动单元吊索处于松弛状态。
  5. 从前驱动单元上拆下驱动单元吊索挂钩。
  6. 从起重机架挂钩上拆下驱动单元吊索。

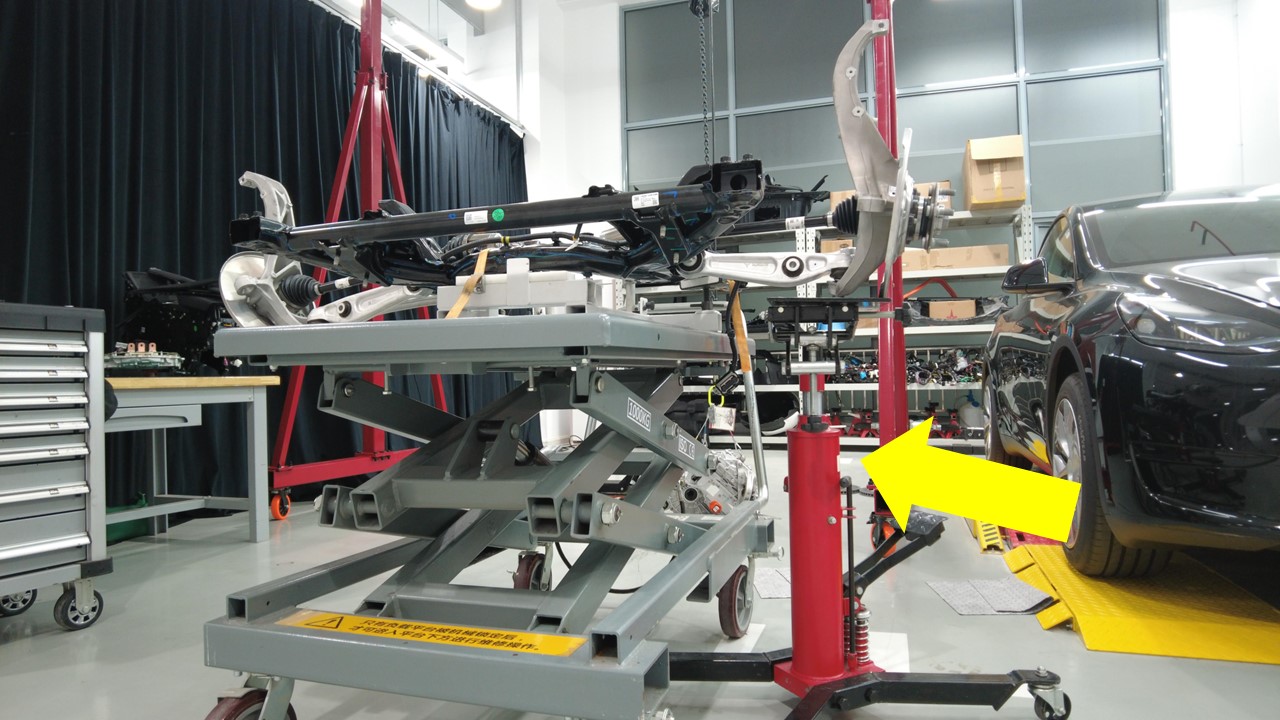

  7. 将副框架举升工具移至工作区。
  8. 将前驱动单元线束置于前副框架上,然后安装将前驱动单元线束固定到副框架的夹子。
    图 4. 为清晰起见,隐藏了其他总成
  9. 安装将前驱动单元线束固定到前驱动单元逆变器的夹子。
  10. 安装将前驱动单元线束固定到前驱动单元电机的夹子。
  11. 连接油泵连接器,然后接合锁片。
    重要: 执行推拉测试,以确认连接器已完全固定。
  12. 连接解析器逻辑连接器,然后接合锁片。
    重要: 执行推拉测试,以确认连接器已完全固定。
  13. 连接前驱动单元逆变器逻辑连接器,闭合把手,然后接合锁片。
    重要: 执行推拉测试,以确认连接器已完全固定。
  14. 将 LH 和 RH 前驱动单元半轴安装到前驱动单元中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意不要损坏或移动油封。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保卡环的开口朝向驱动单元底部。
  15. 确认半轴完全就位:
    • 小心地将半轴推到驱动单元中,直至半轴端头与小齿轮轴接触发出可以听到的“咔哒声”。
    • 将半轴弹性挡圈锁定到位时,可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖,确认弹性挡圈锁定到位。如果半轴从驱动单元上分离,则重新安装半轴,然后测试是否完全就位。

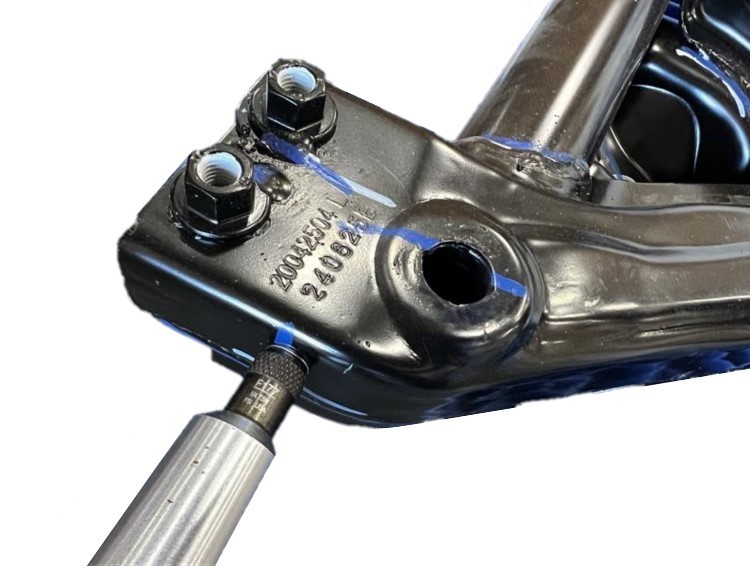

  16. 用手拧紧将 LH 和 RH 前副框架防撞罐支架固定到前副框架的螺栓。
  17. 将前平衡杆置于前副框架上。
  18. 安装新螺母,将前平衡杆固定到前副框架,然后用油性记号笔标记每个螺母。
    35 Nm (25.8 lbs-ft)
  19. 安装转向齿条。请参阅转向齿条(双电机)(左侧驾驶)(拆卸和更换)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    第二代前副框架无法适应第一代转向齿条(已停止使用)。必须安装第二代转向齿条(目前可用)。
  20. 将前副框架总成安装到车辆中。请参阅副车架总成 - 前(双电机)(拆卸和安装)
  21. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
