线束 - 座椅 - 驾驶位(拆卸和更换)

校正代码 17101802 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1133787-00-A 安全带释放按键,Model 3
  • 1082447-07-A Torx Plus T45
Informational PurposesAn informational icon, calling your attention
下文介绍左侧驾驶车型驾驶位座椅线束的拆卸程序。右侧驾驶车型的程序类似,但插图可能是镜像。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸

  1. 打开所有四个车门
    Informational PurposesAn informational icon, calling your attention
    如果车辆正在断电,请锁闭后车门以防意外关闭
  2. 降下所有四个车窗
  3. 将左前座椅移至最后最低端

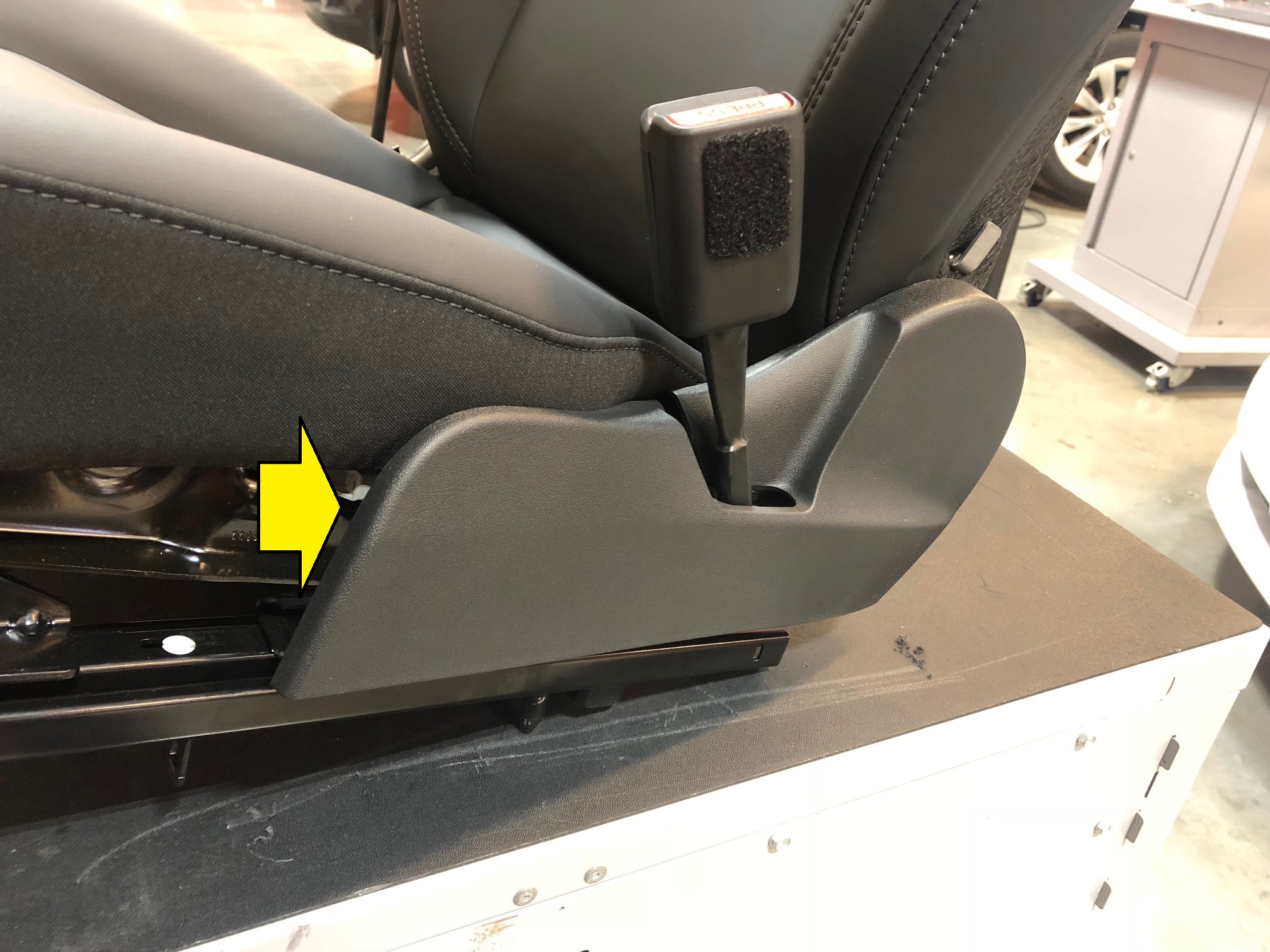

  4. 从左前座椅上拆下内侧护板
    Informational PurposesAn informational icon, calling your attention
    1 个卡子;前部卡子松开后,松开饰板后部并向上转动,然后将锁扣送入槽中,将其拆下
  5. 断开左前座椅锁扣连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

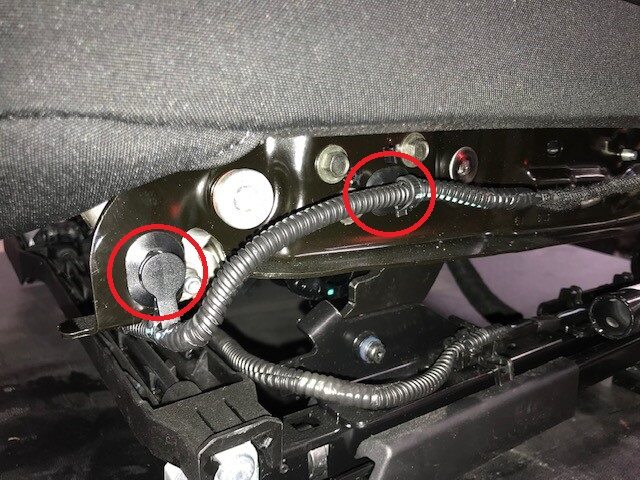

  6. 松开将座椅安全带锁扣连接器固定到座垫框架的卡子
    Informational PurposesAn informational icon, calling your attention
    1 个树形头卡子
  7. 拆卸将座椅安全带锁扣连接器线束固定到座垫框架的卡子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  8. 将左前座椅向前移动
  9. 将右前座椅向前移动

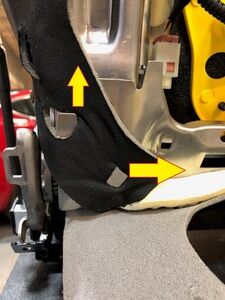

  10. 拆卸第二排座椅座垫并断开线束
    Informational PurposesAn informational icon, calling your attention

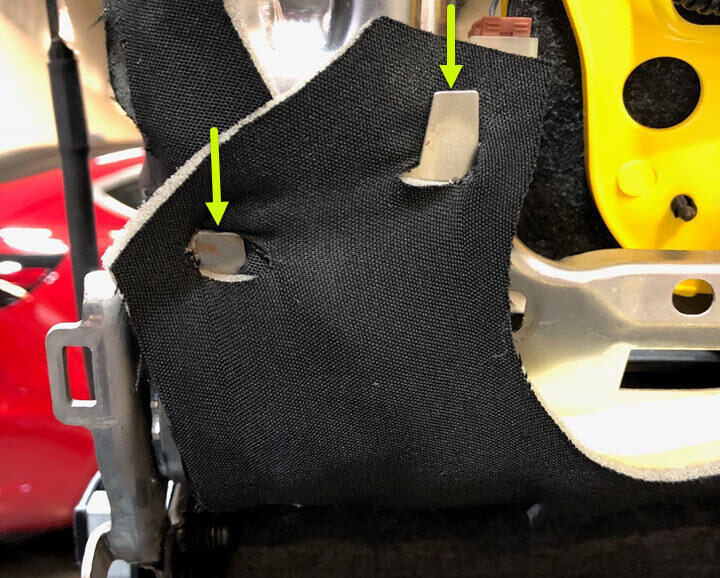

    2 个锁片,2 个连接器;朝车辆左侧按压锁片两侧,以释放座垫前边缘
  11. 打开前备箱盖
    Informational PurposesAn informational icon, calling your attention
    点击触摸屏上的“打开”按钮以松开闩锁;手动抬起锁盖

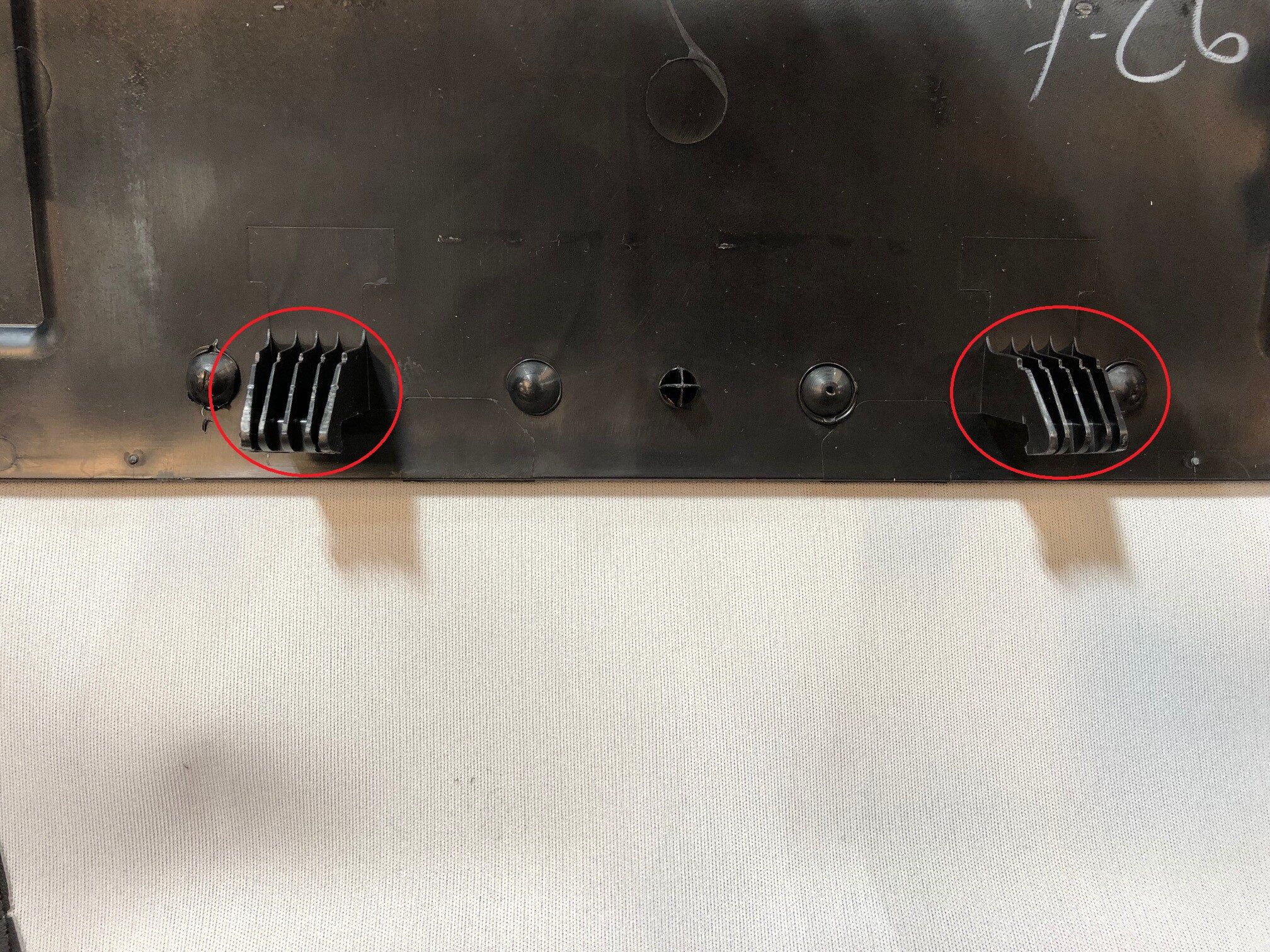

  12. 拆卸后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;存放时,仅允许将后挡板可见面朝上
  13. 拆卸仪表板左侧端盖
    Informational PurposesAn informational icon, calling your attention
    3 个卡子
  14. 拆卸左侧 A 柱中部总成
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,1 个锁片;松开上部卡子,然后向上拉动 A 柱中部以将其拆下
  15. 拆卸左侧 A 柱下饰板卡子
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子
  16. 拆卸左侧 A 柱下饰板
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,2 个导片;向上拉动 A 柱后下部,松开卡子,然后向后拉动以松开地毯前部锁片
  17. 从左前座椅上松开座椅安全带卷收器
    Informational PurposesAn informational icon, calling your attention
    必要时调整座椅,将专用拆卸工具插入卷收器底部以将其松开
  18. 完全倾斜右侧座椅,以便拆下头枕

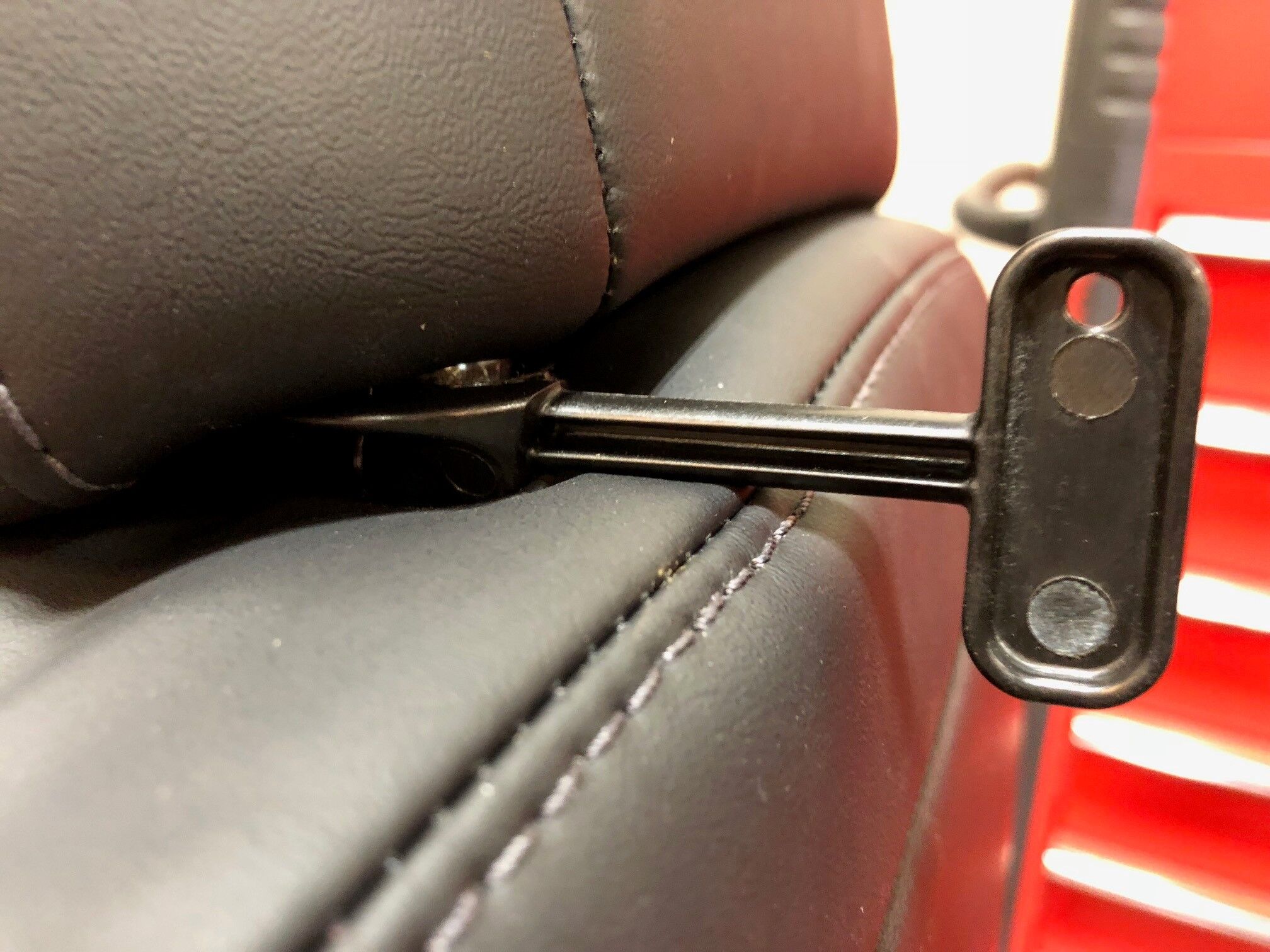

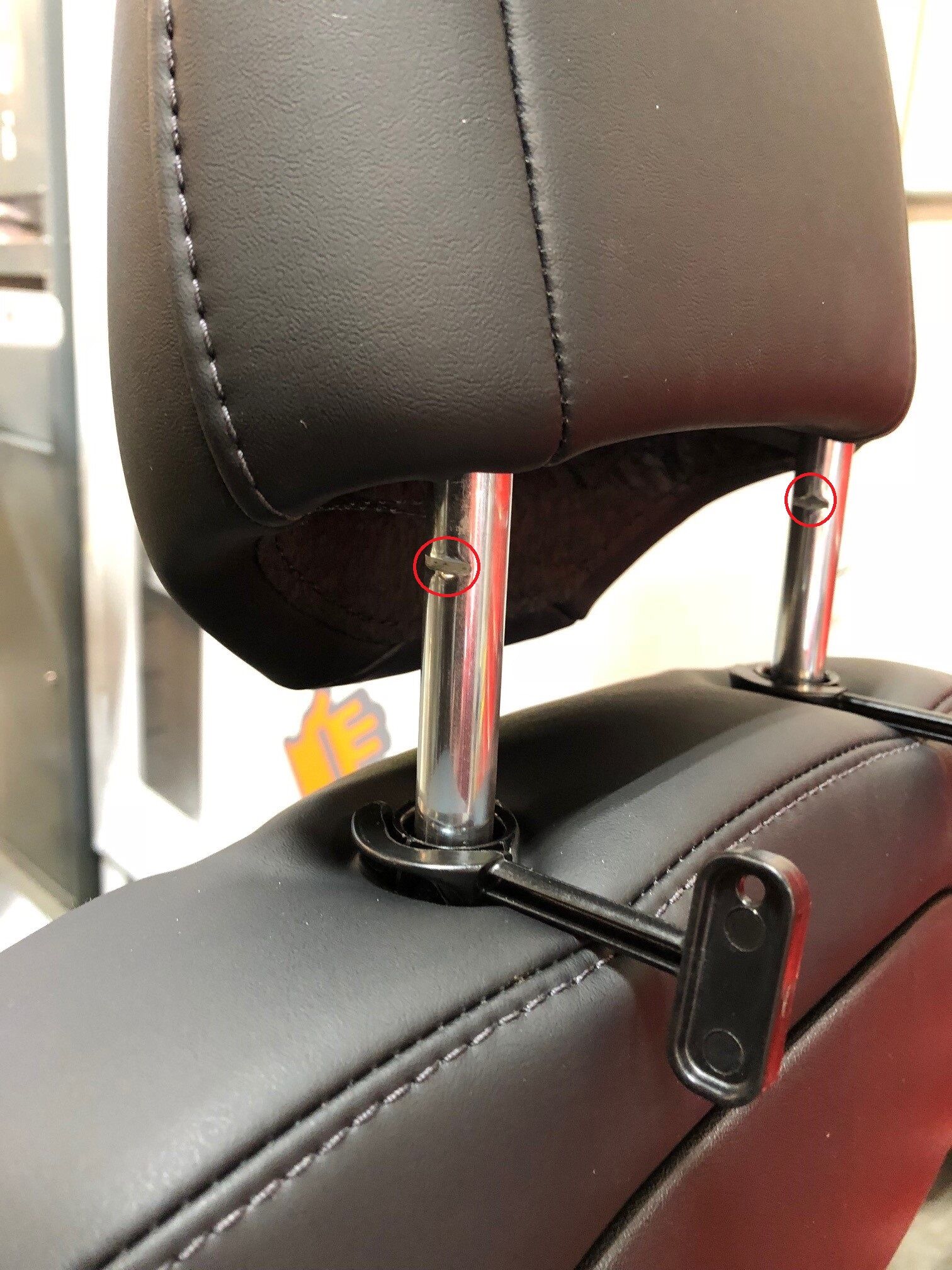

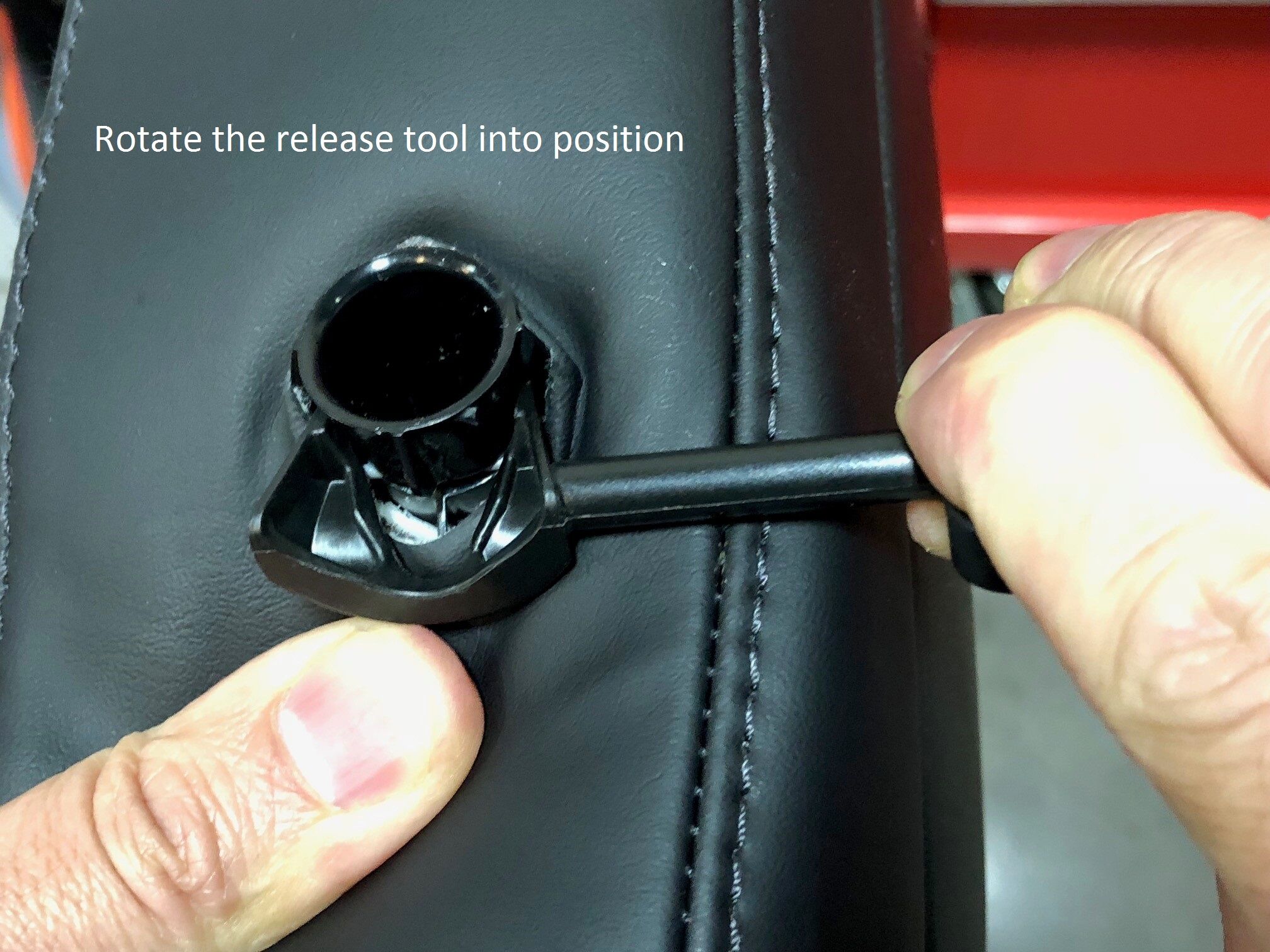

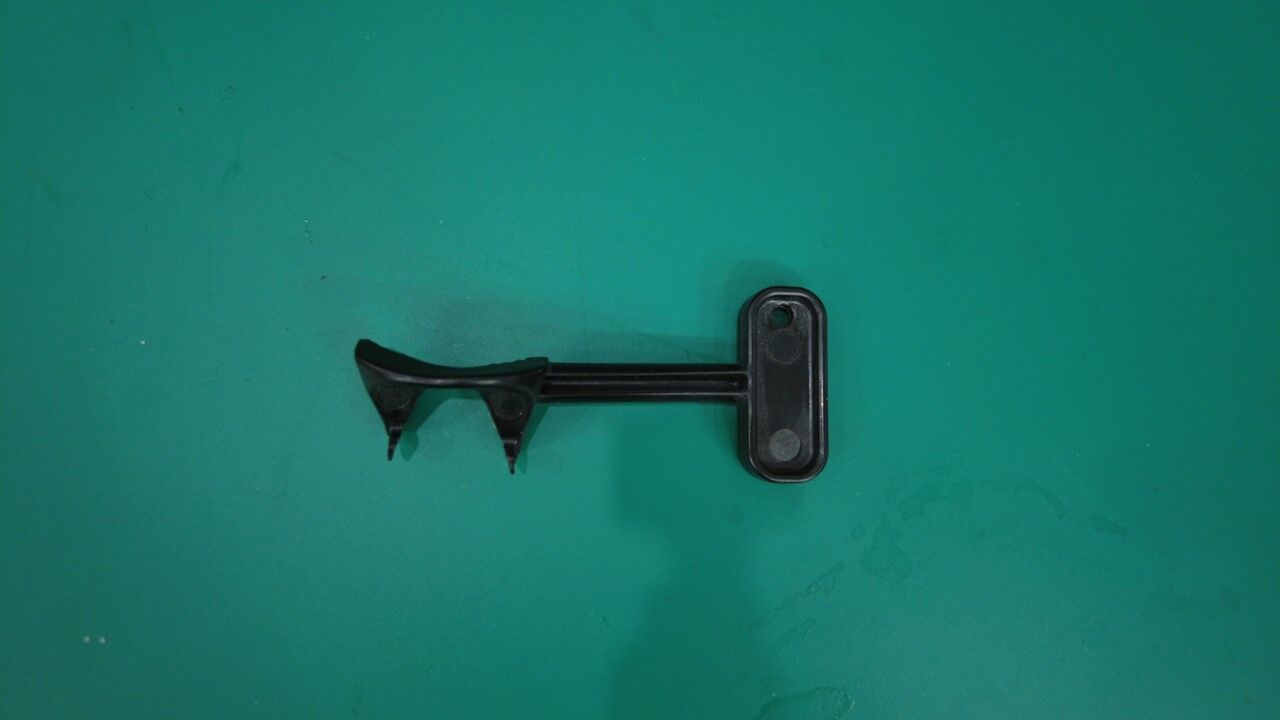

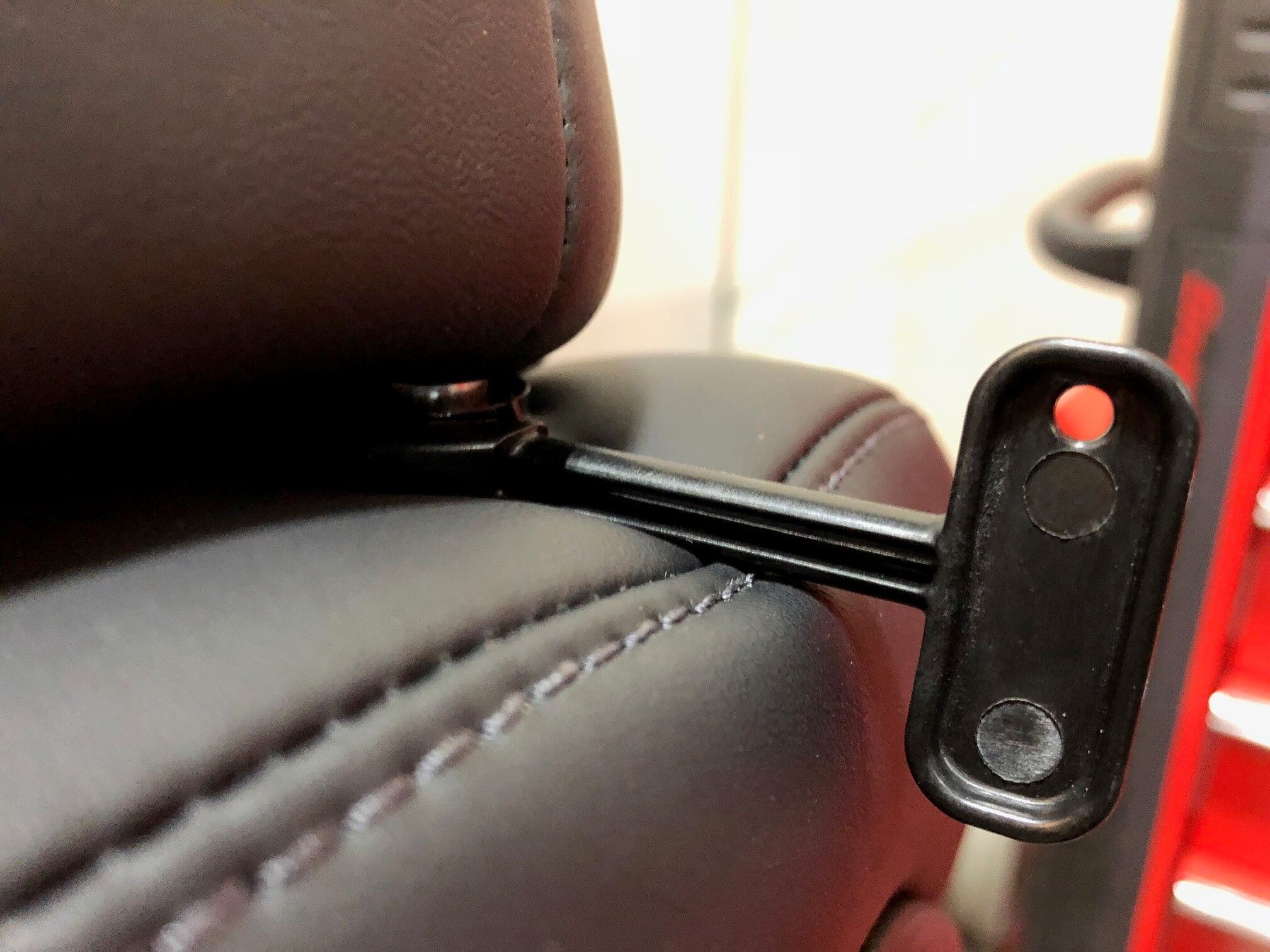

  19. 安装外侧头枕释放工具
    Informational PurposesAn informational icon, calling your attention
    按压头枕柱周围材料,露出释放夹;确保释放工具的两个凸舌与固定弹簧接合;将释放工具旋转入位;为清晰起见,图中的头枕已拆下
  20. 安装内侧头枕释放工具
    Informational PurposesAn informational icon, calling your attention
    按压头枕柱周围材料,露出释放夹;确保释放工具的两个凸舌与固定弹簧接合;将释放工具旋转入位;为清晰起见,图中的头枕已拆下
  21. 从座椅上拆下头枕
    Informational PurposesAn informational icon, calling your attention
    2 个固定锁片;将头枕径直上拉,将其从座椅上拆下
  22. 拆卸内侧头枕释放工具
    Informational PurposesAn informational icon, calling your attention
    转动释放工具使其脱位,请勿径直向上或向外拉
  23. 拆卸外侧头枕释放工具
    Informational PurposesAn informational icon, calling your attention
    转动释放工具使其脱位,请勿径直向上或向外拉
  24. 从左前座椅上拆下座椅靠背
    Informational PurposesAn informational icon, calling your attention

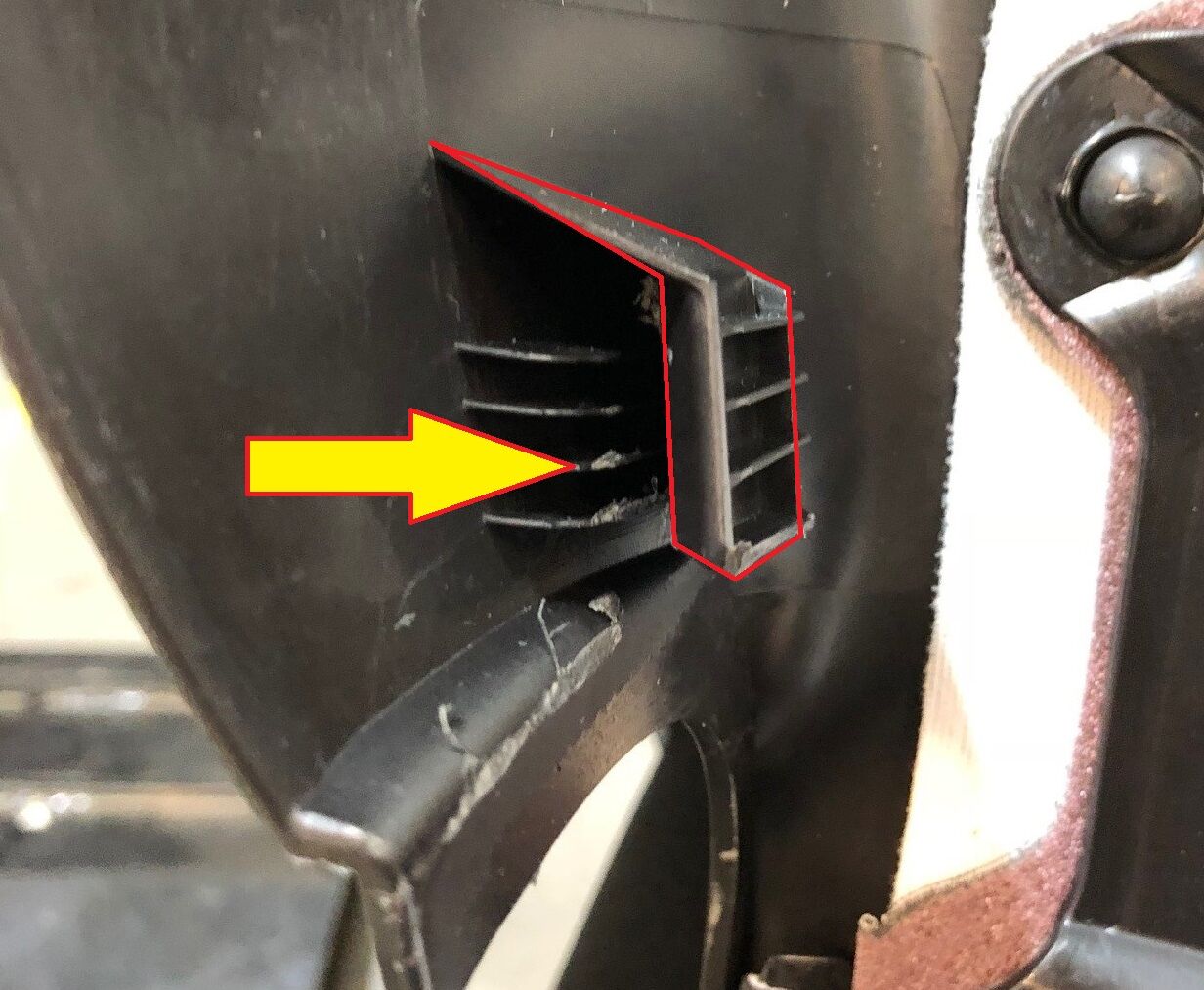

    8 个卡子;从座椅顶部开始,将外壳拉离框架;当侧夹松开时,拉动底部并小心地将底部锁片从卡槽中移出;如果径直拉出,座椅靠背上的卡子可能会折断;从座椅总成下方松开其余卡子;如要必要,移动座椅以便操作
  25. 将左前座椅向后向上移动
  26. 将座椅靠背向前倾斜
  27. 在中央显示器上关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    通过“控制 > 安全&保障 > 车辆电源 > 关闭电源”,在警告对话框中确认关闭电源
  28. 断开 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电
  29. 拆卸高压电池仓 12V 盖。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  30. 断开高压控制器逻辑连接器,然后安装逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;松开锁片,然后向下推动把手以松开连接器

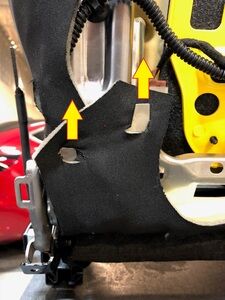

  31. 拆卸盖住座椅靠背框架外角的下部板
    Informational PurposesAn informational icon, calling your attention
    将饰板径直向上拉离固定锁片,释放饰板
  32. 拆卸盖住座椅靠背框架外角的上部板
    Informational PurposesAn informational icon, calling your attention
    将饰板下部拉离固定锁片,释放饰板,然后将饰板径直向上拉离上部固定锁片

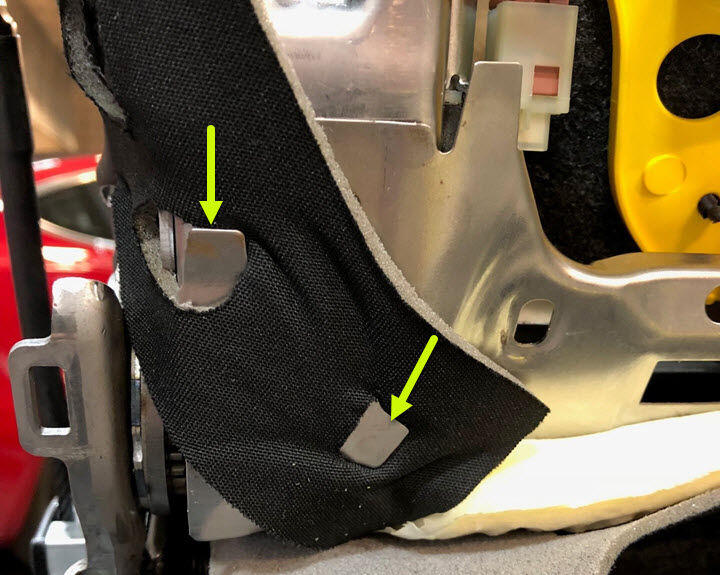

  33. 拆卸将座椅蒙皮固定到座椅靠背框架的外侧卡子。
    Informational PurposesAn informational icon, calling your attention
    2 个卡子;释放饰板时,请从内向外将卡子从框架上旋转下来

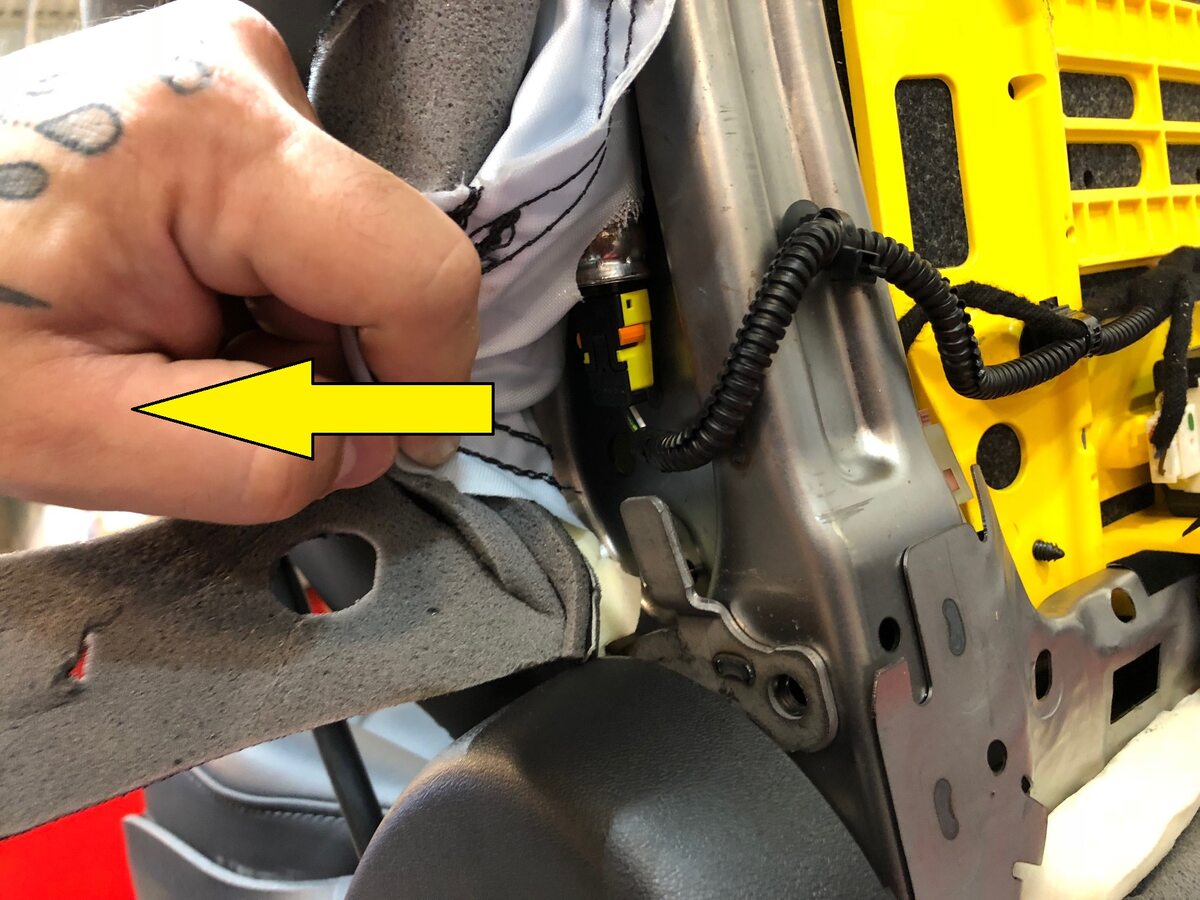

  34. 将座椅蒙皮拉离气囊,以便接触气囊电气连接器

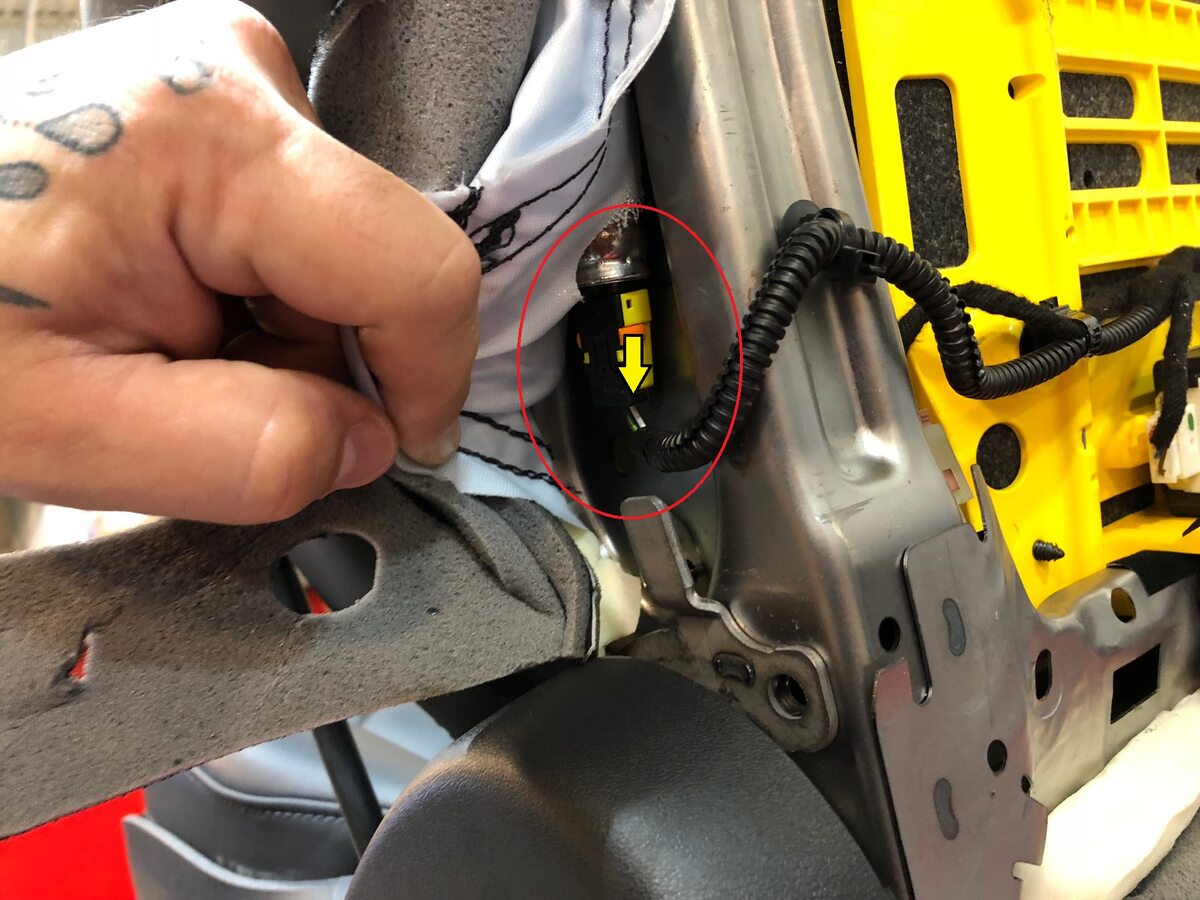

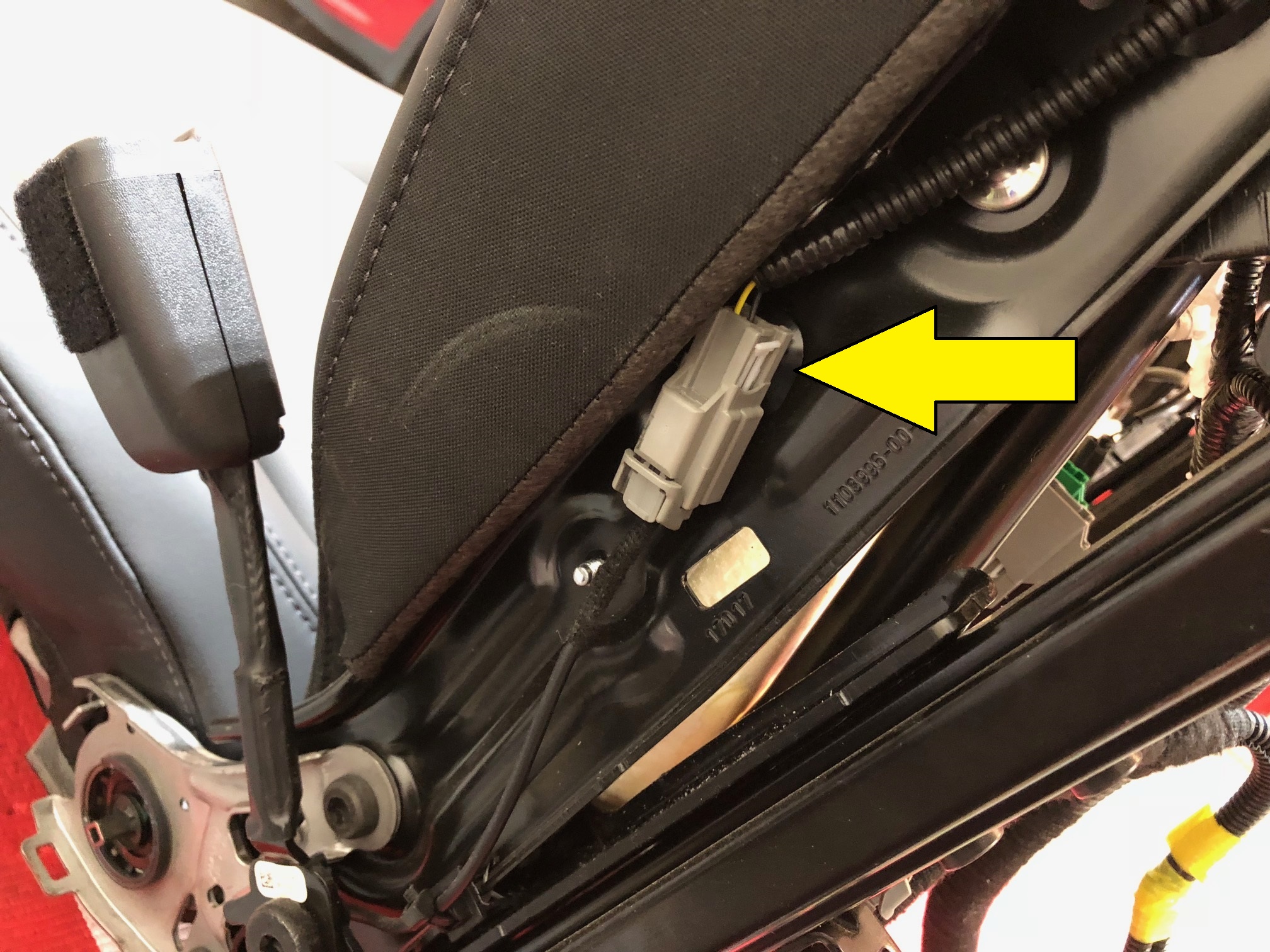

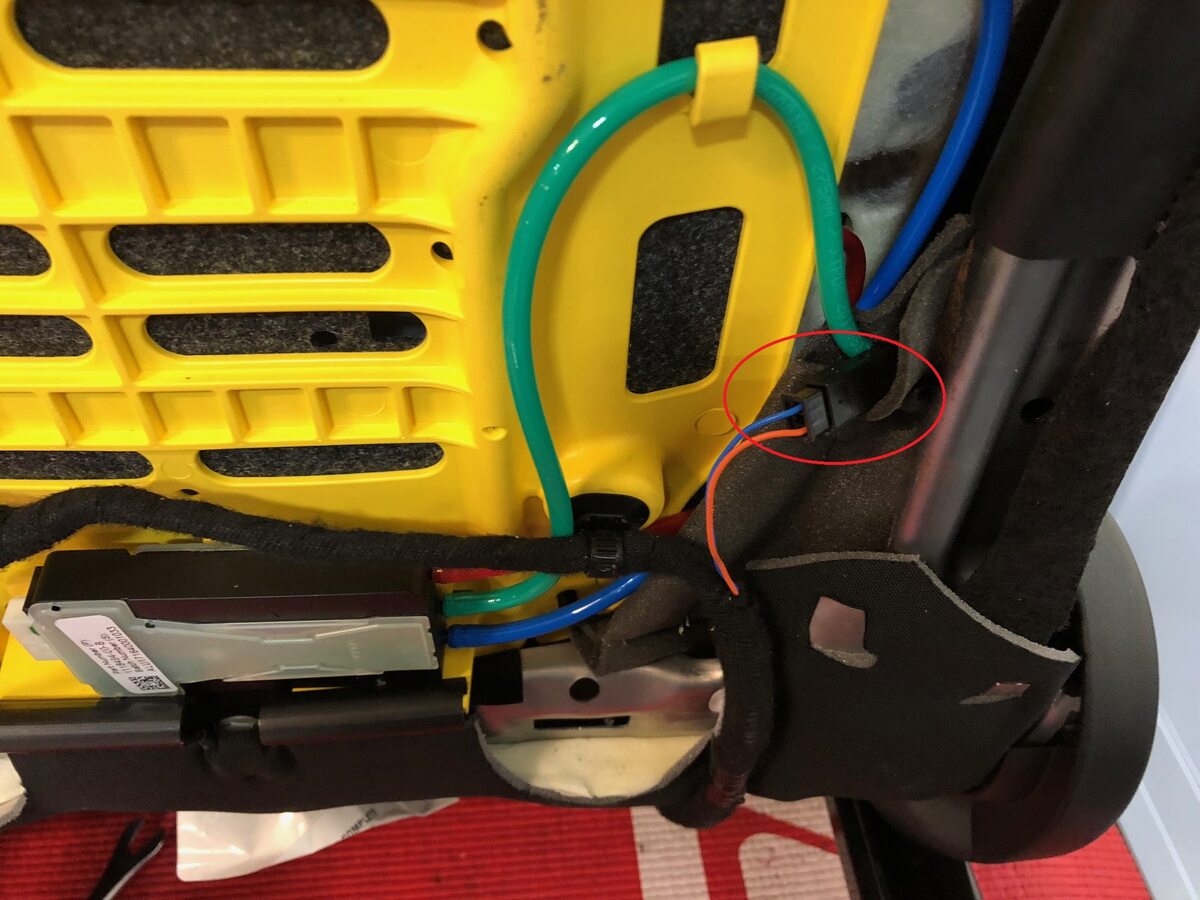

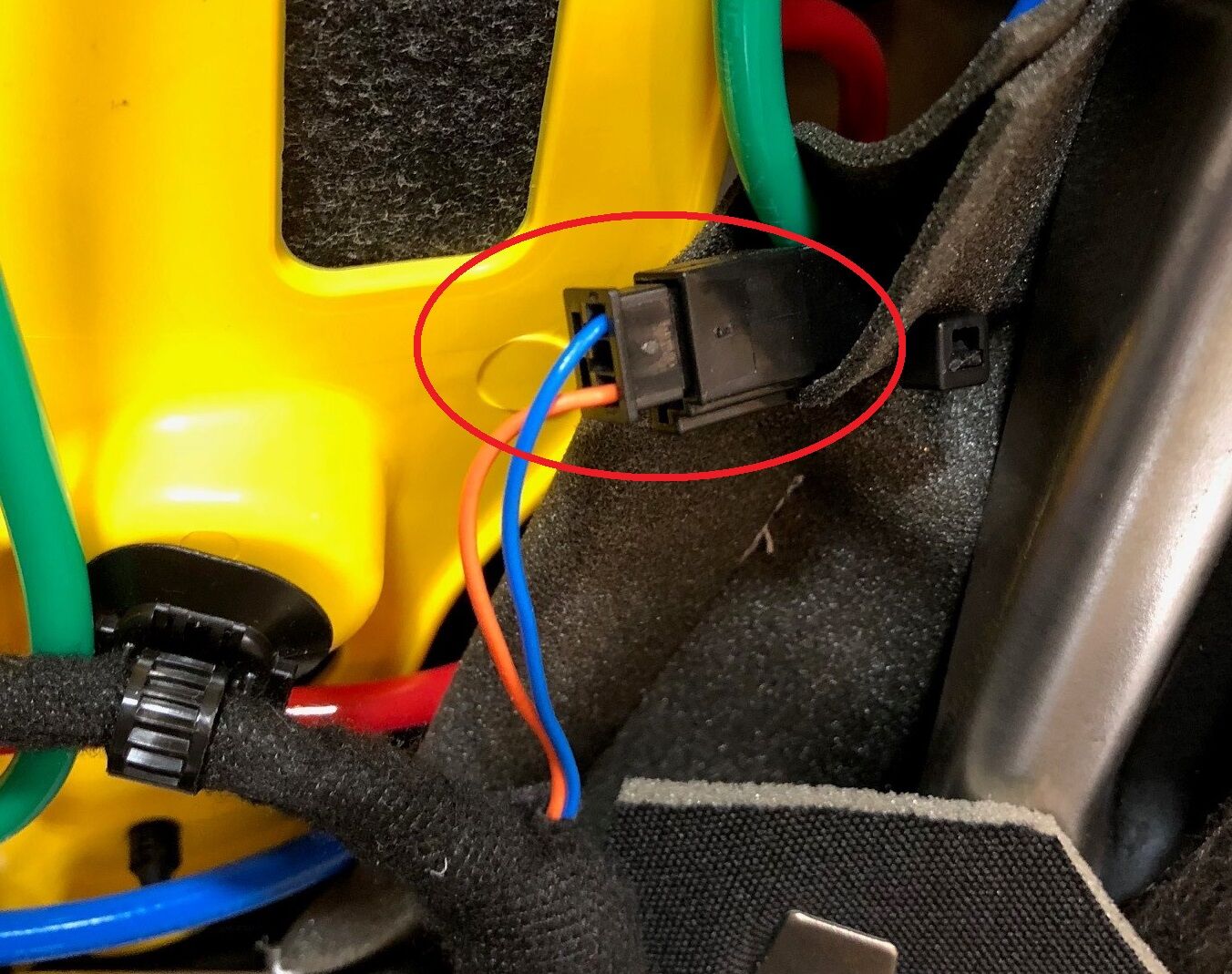

  35. 断开驾驶位座椅气囊
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向下拉动两个橙色锁片,以松开连接器

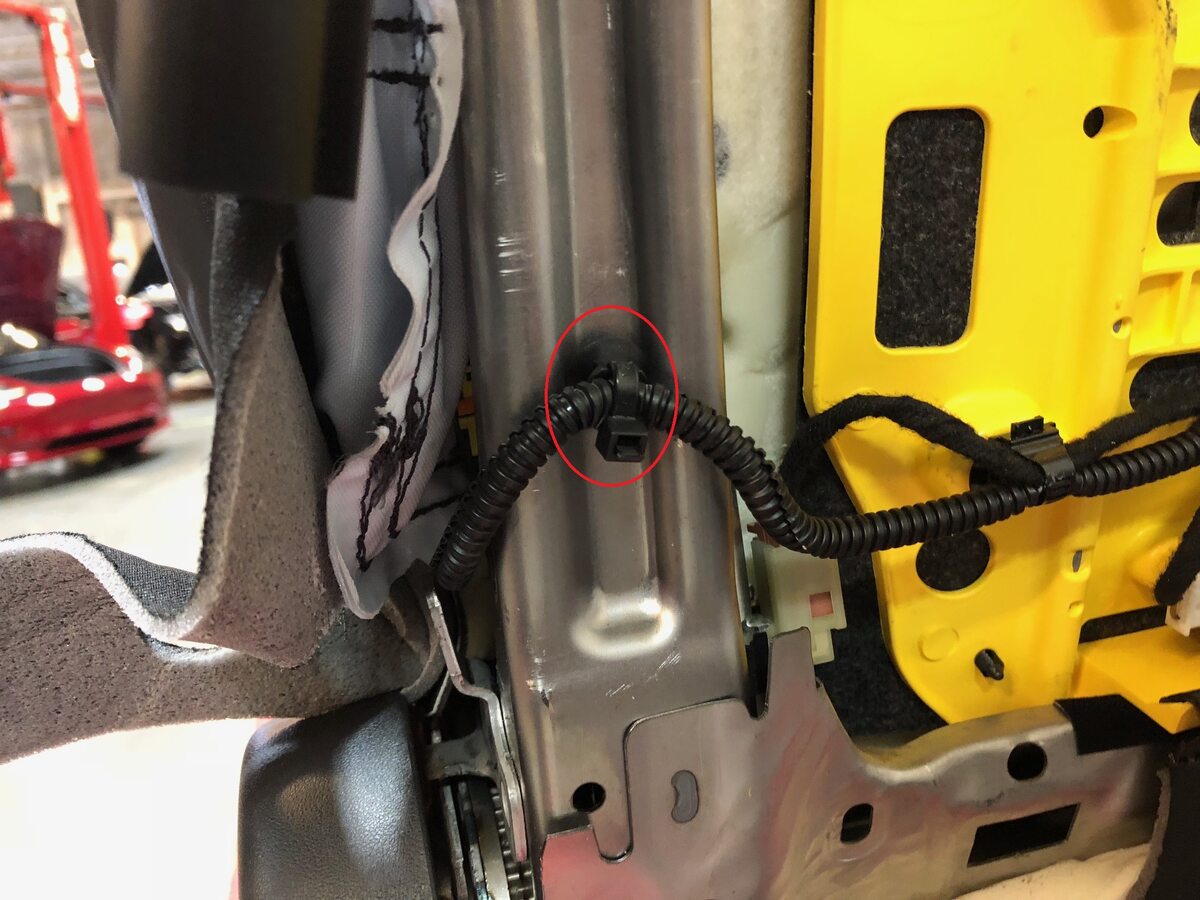

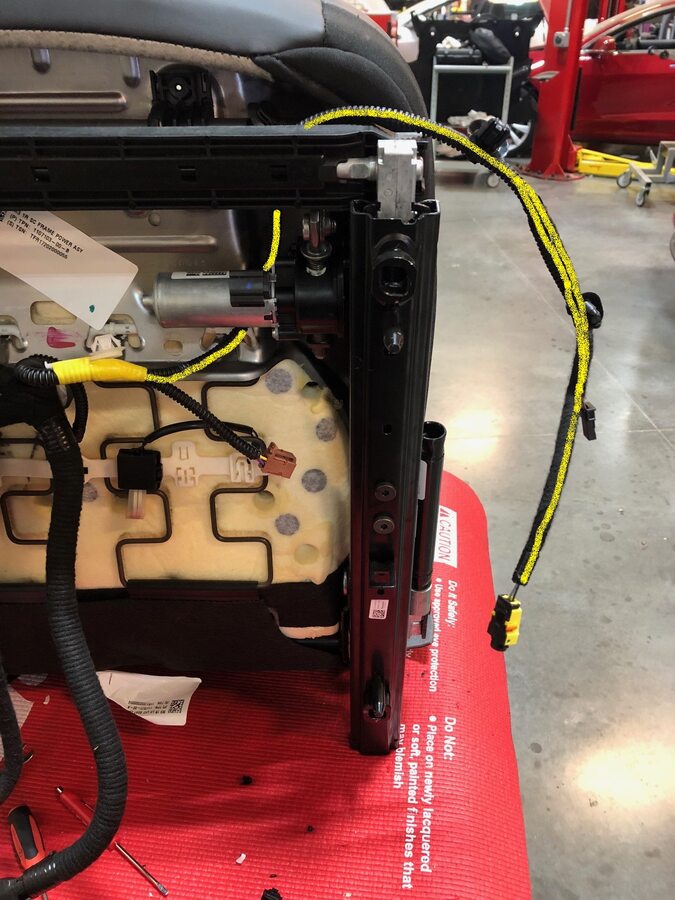

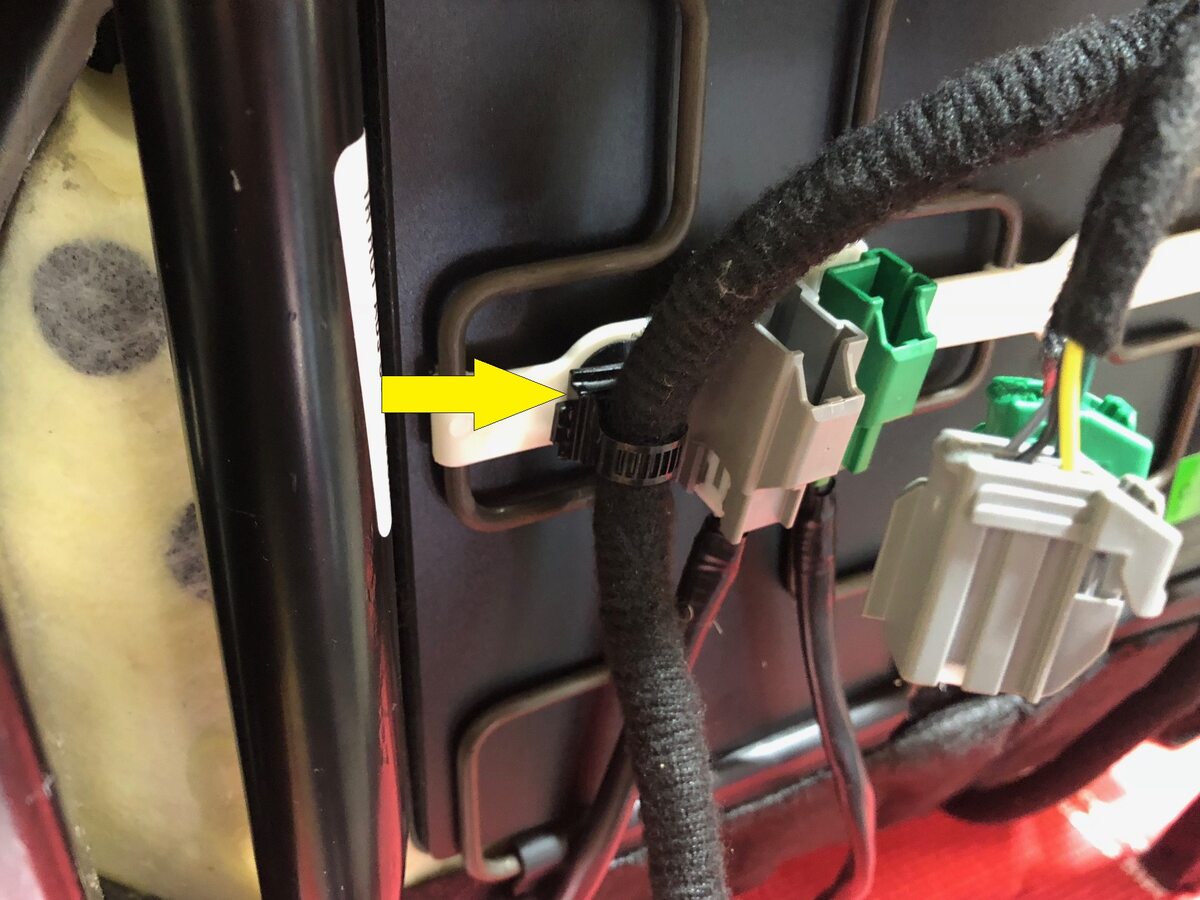

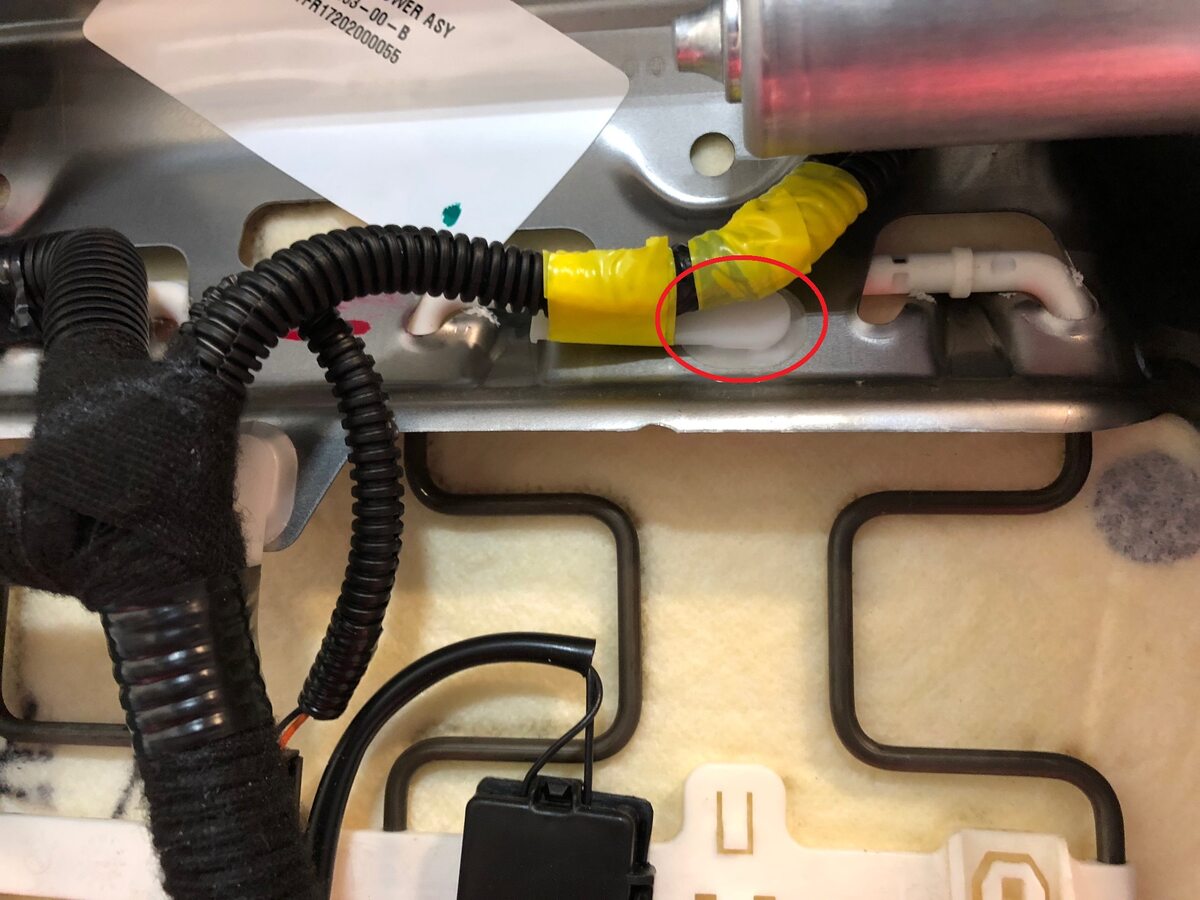

  36. 拆卸将气囊引线固定到座椅靠背框架的线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个树形头卡子

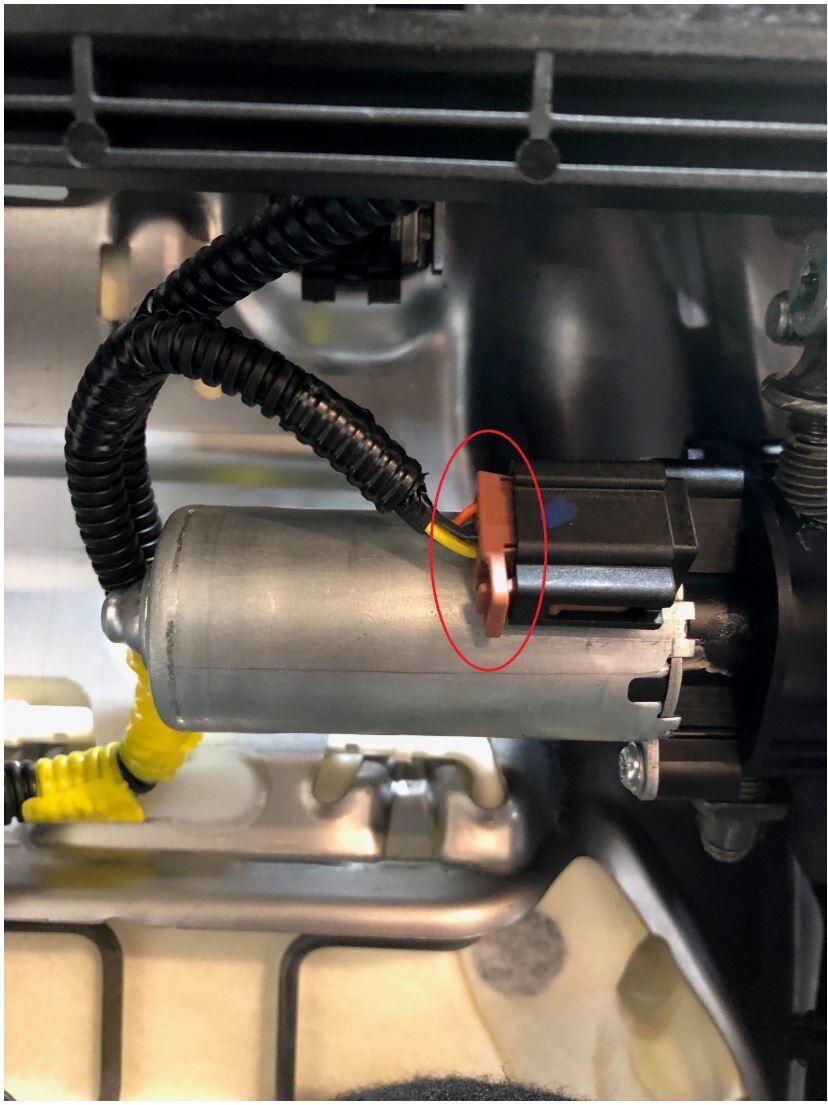

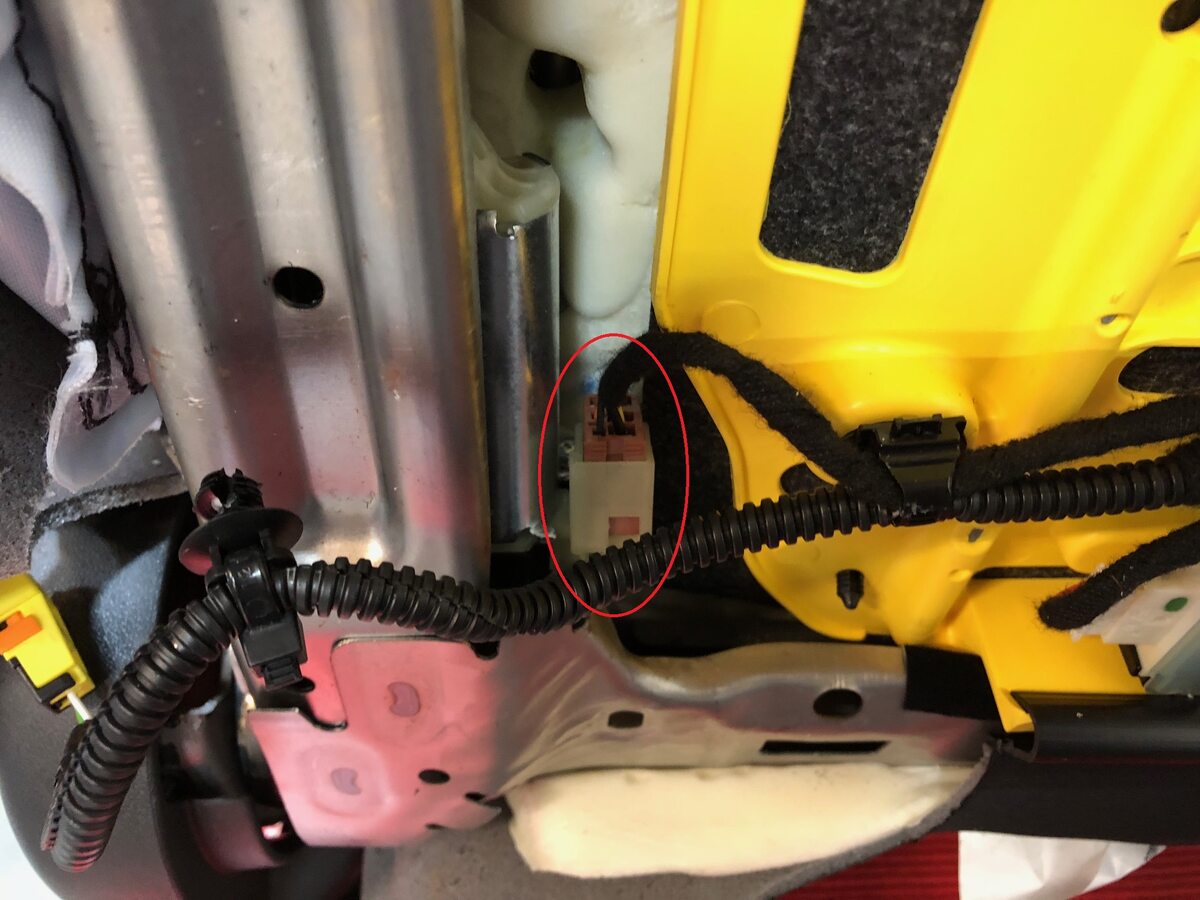

  37. 断开靠背倾角调节电机
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

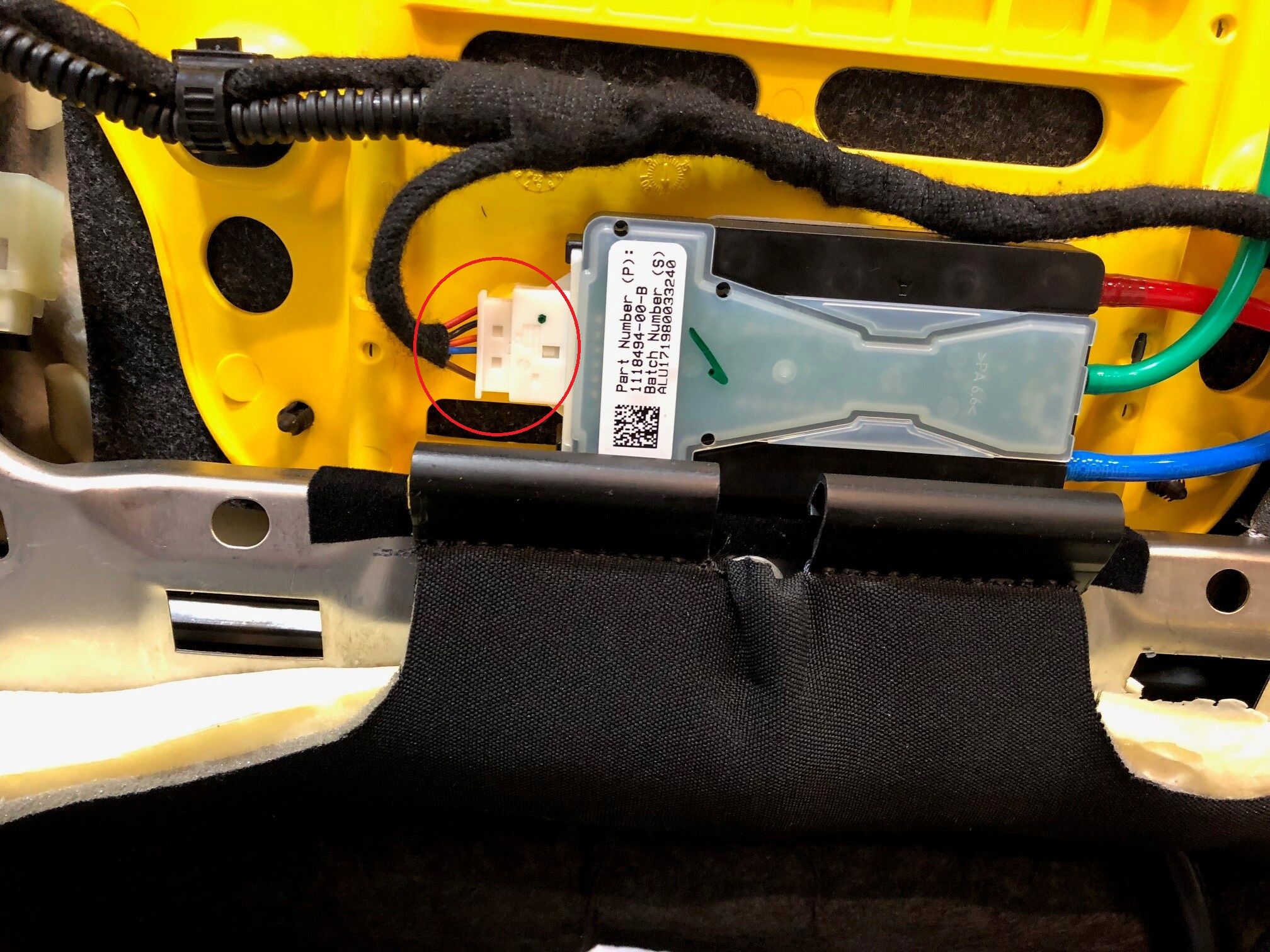

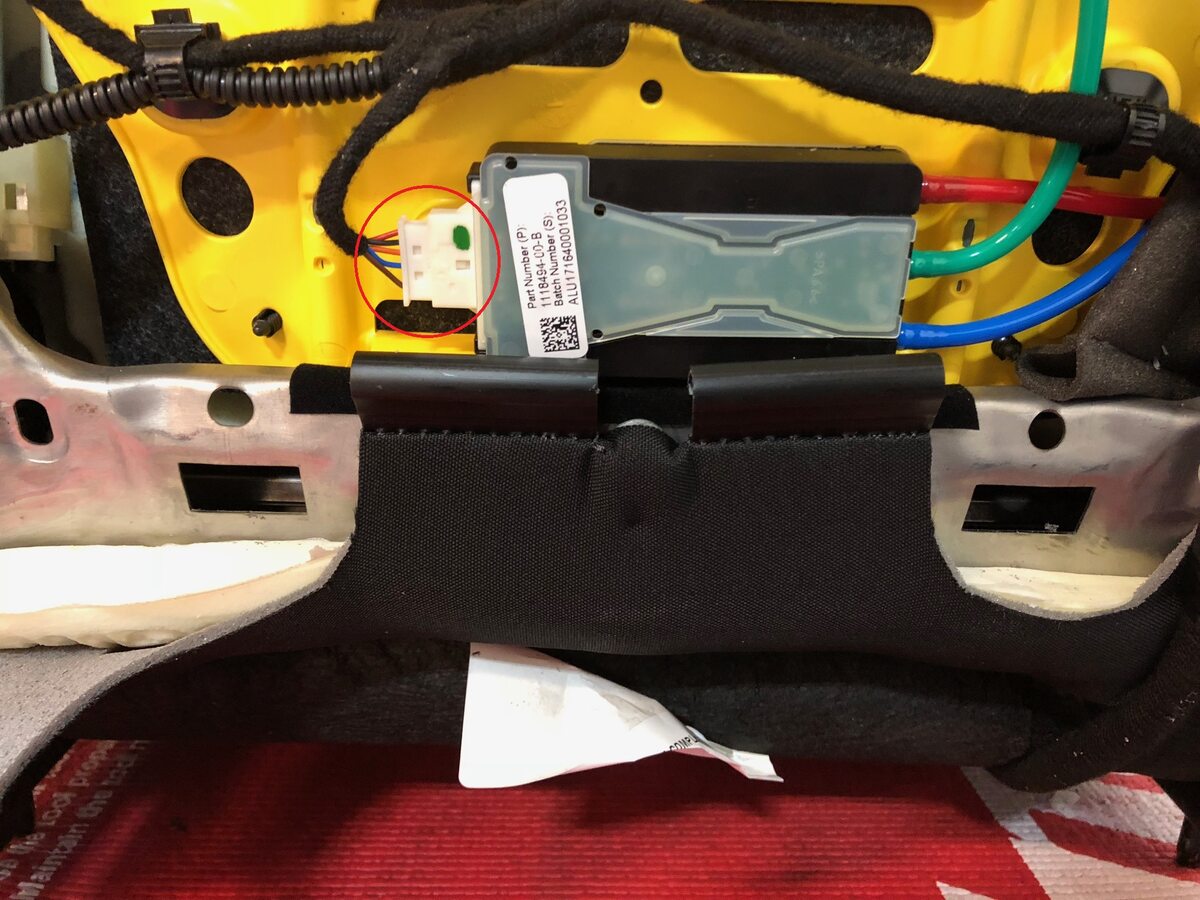

  38. 断开腰部阀组和电子控制单元 (ECU)
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  39. 断开腰部支撑泵
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

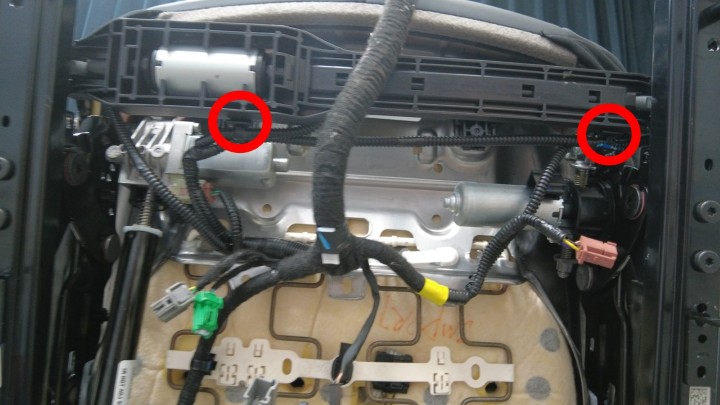

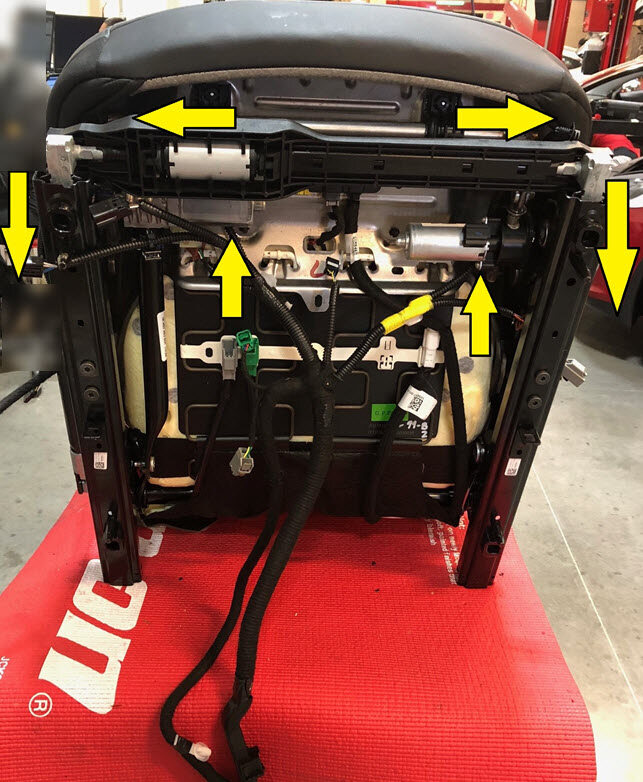

  40. 从座椅靠背框架上拆下座椅线束
    Informational PurposesAn informational icon, calling your attention
    3 个卡子

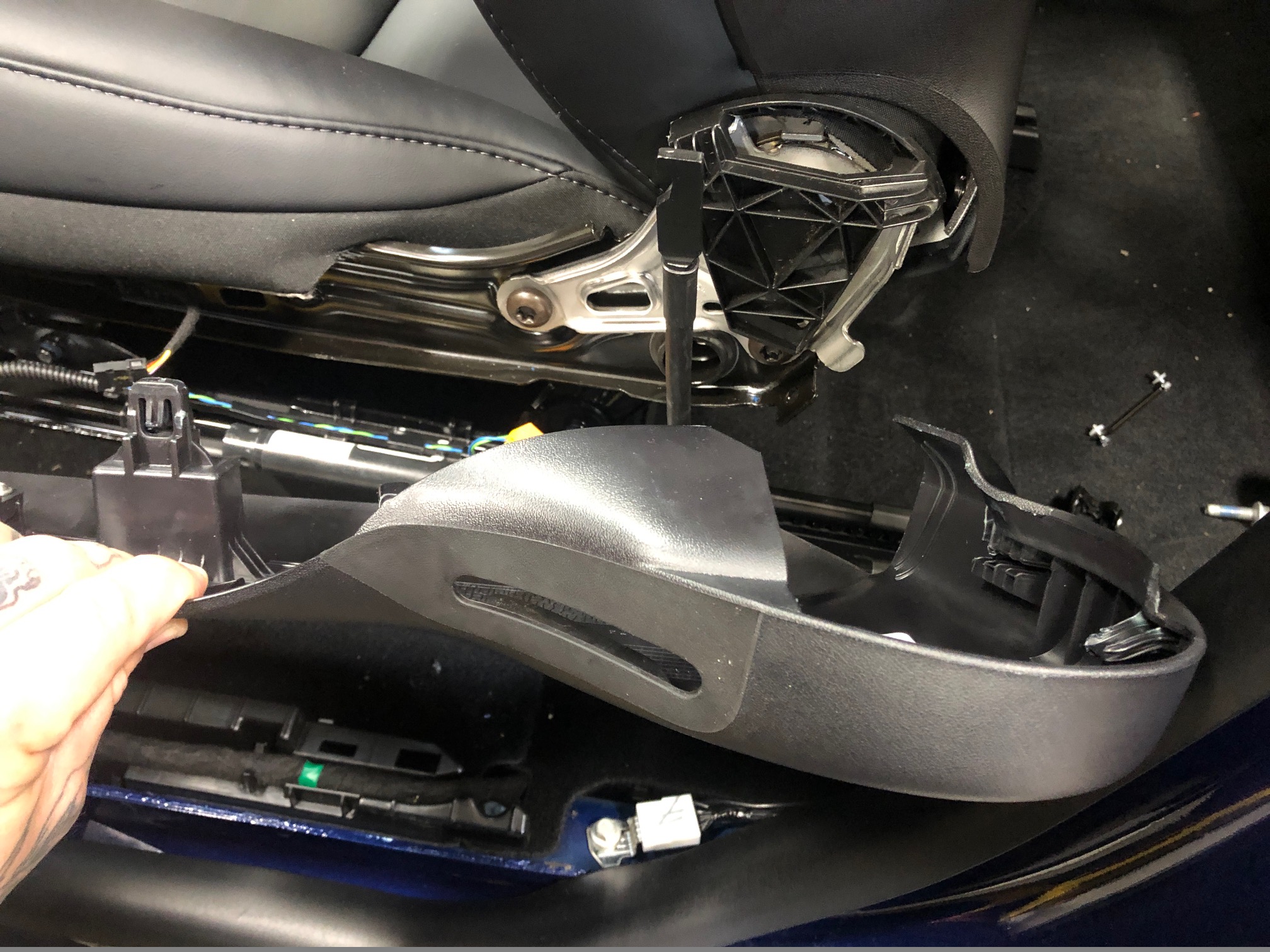

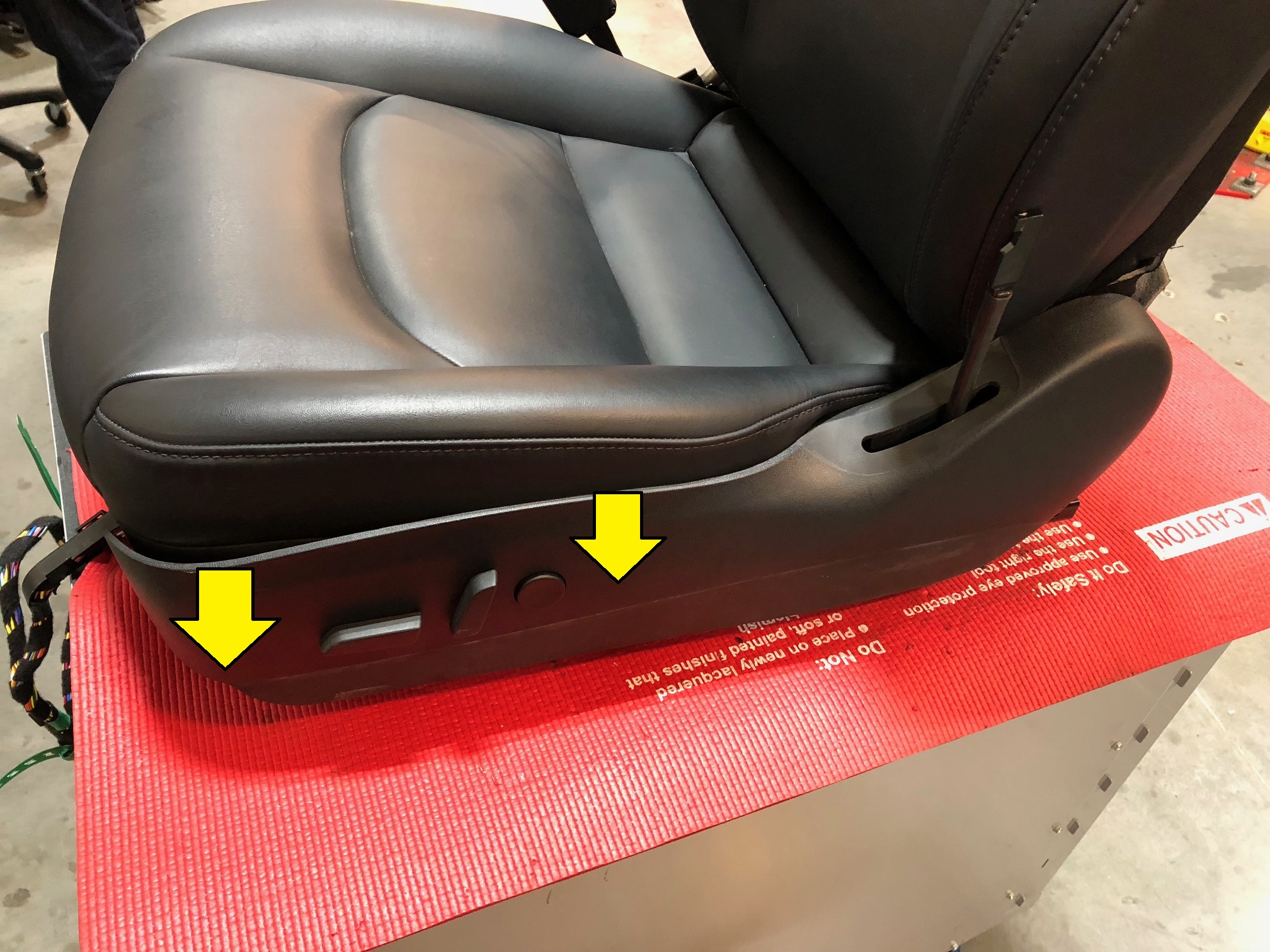

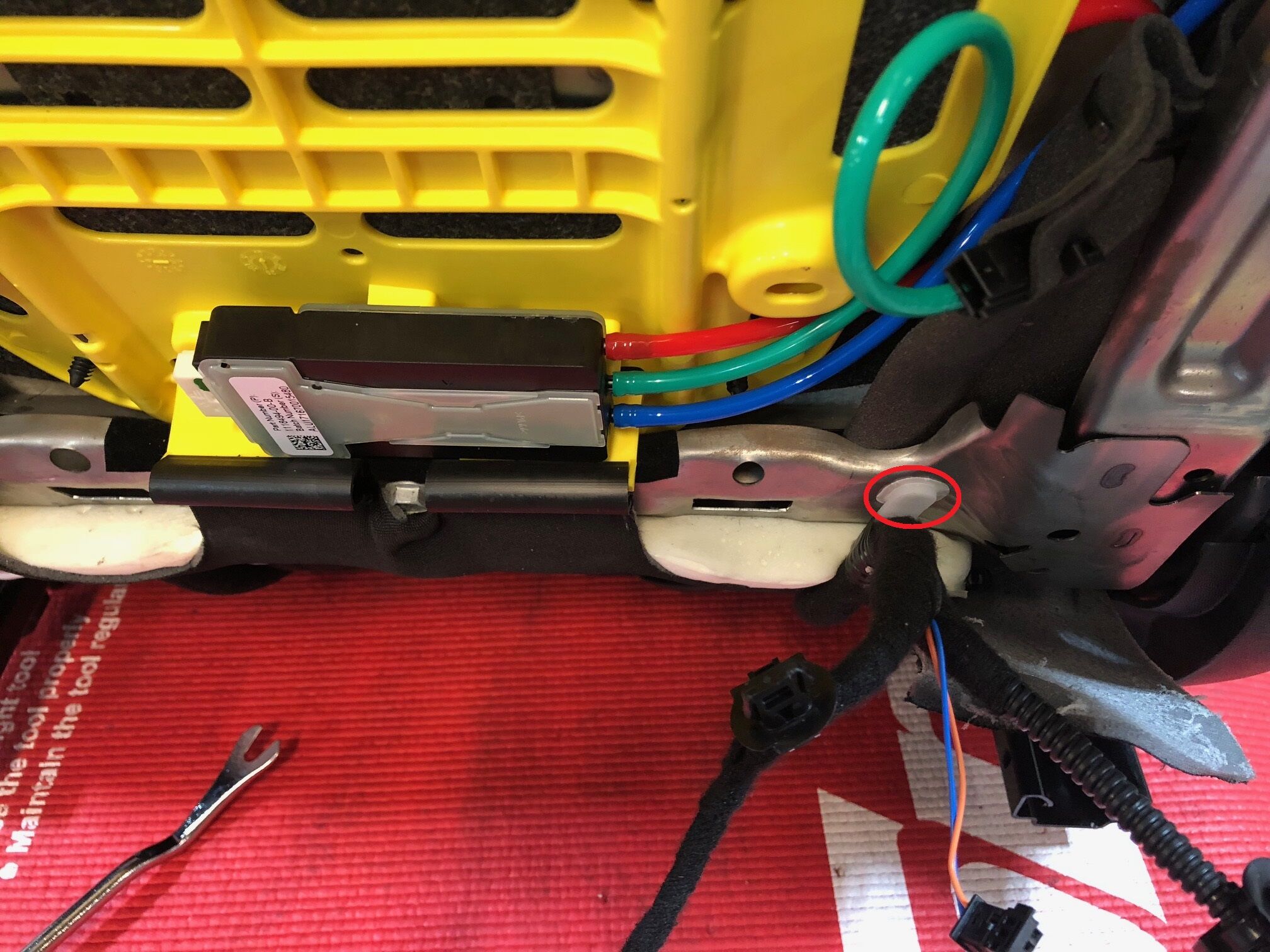

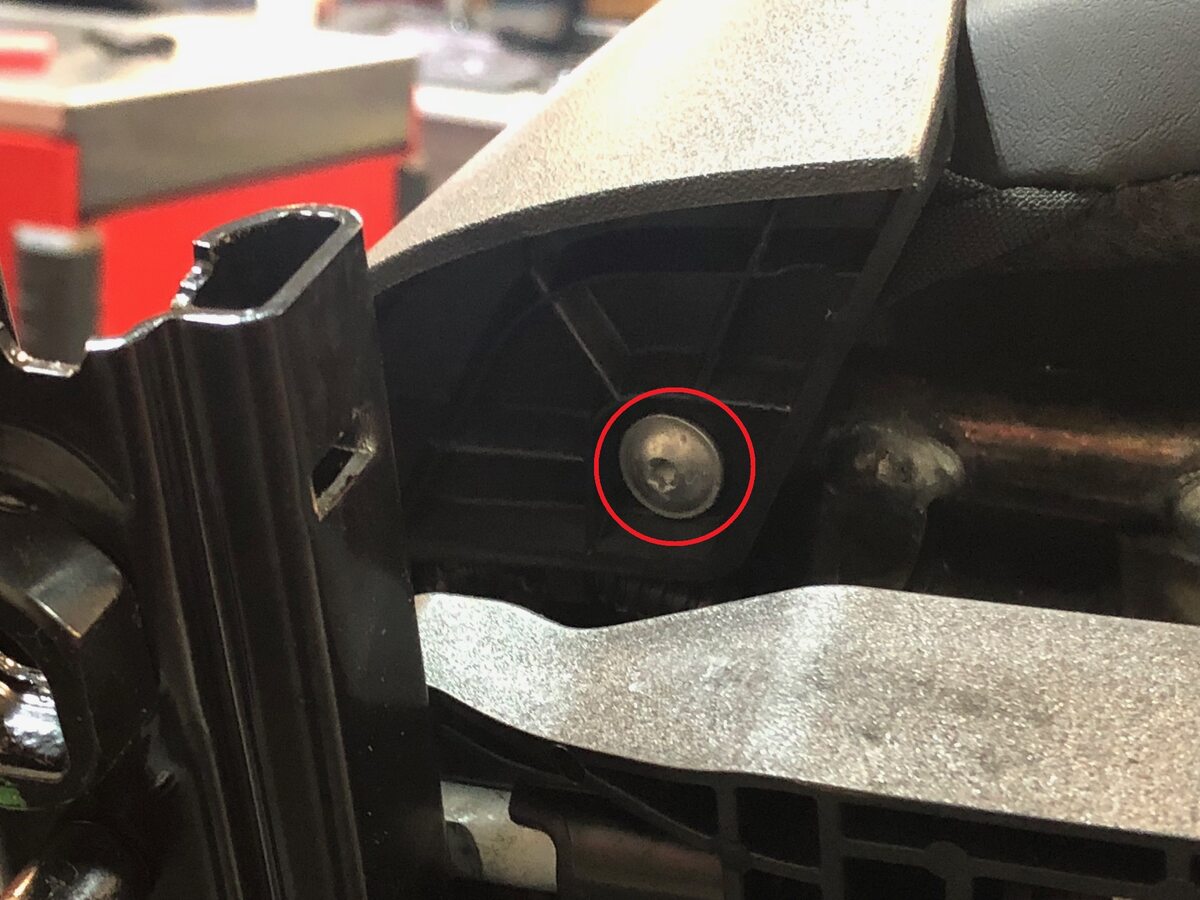

  41. 拆卸将外侧盖板固定到座椅的螺钉
    Informational PurposesAn informational icon, calling your attention
    1 个螺钉,T20,4 Nm;确保座椅前部高度充足,以便能接触 T20 螺钉

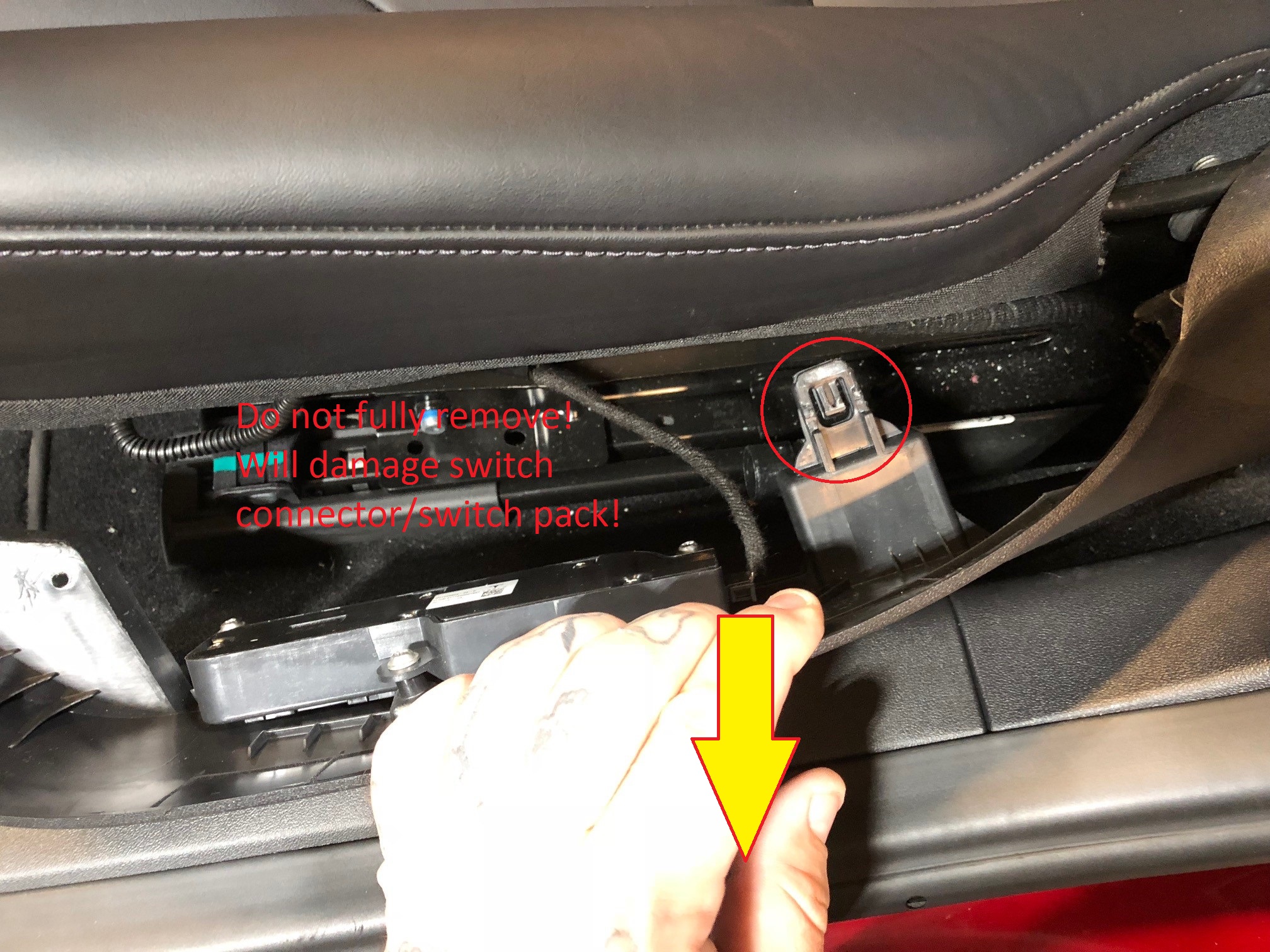

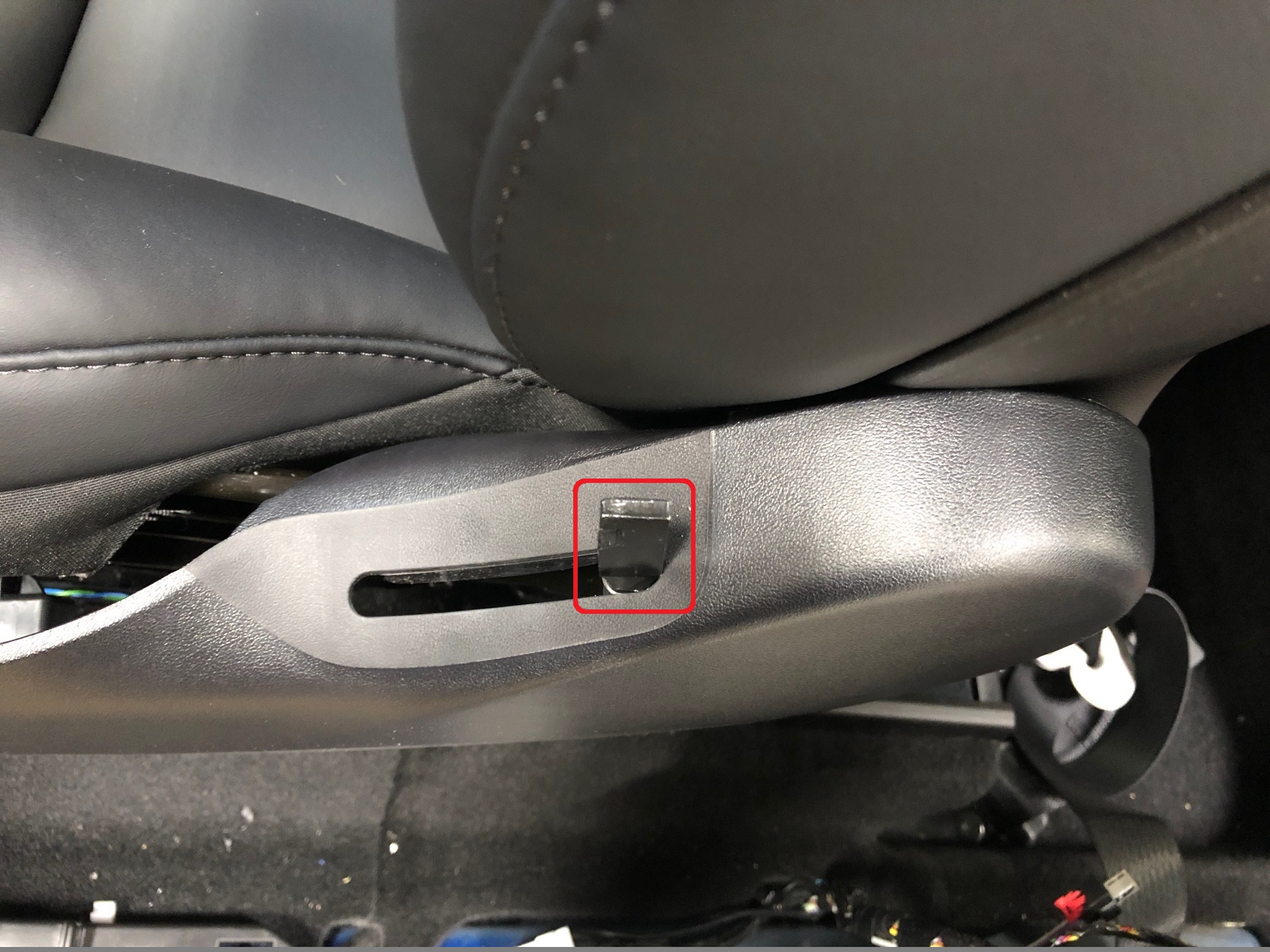

  42. 从座椅上松开外侧盖板夹,但此时请勿拆下
    Informational PurposesAn informational icon, calling your attention
    1 个夹子;请勿完全拆下,否则可能会损坏饰板/开关组件/线束

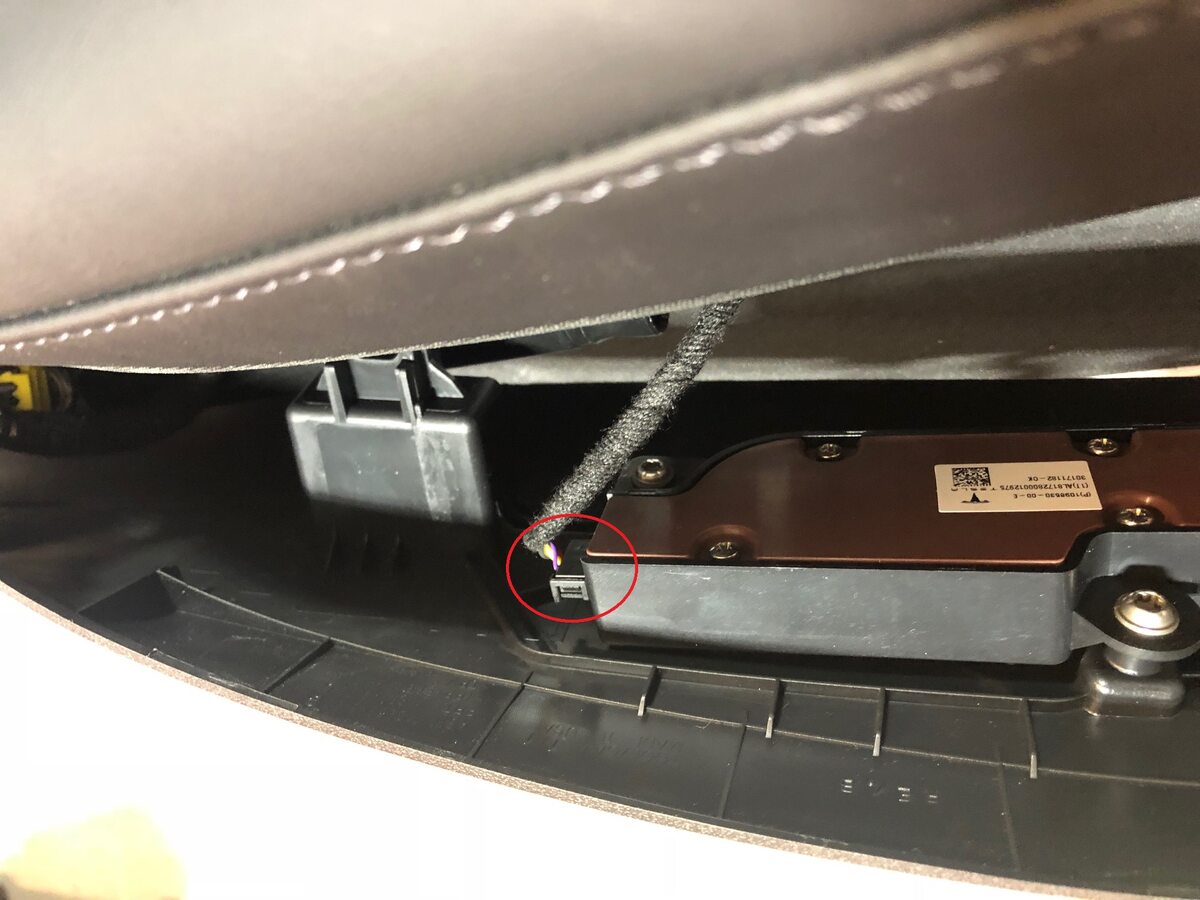

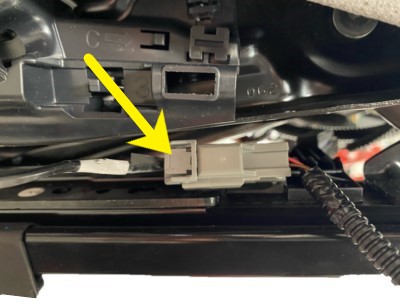

  43. 断开座椅开关连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

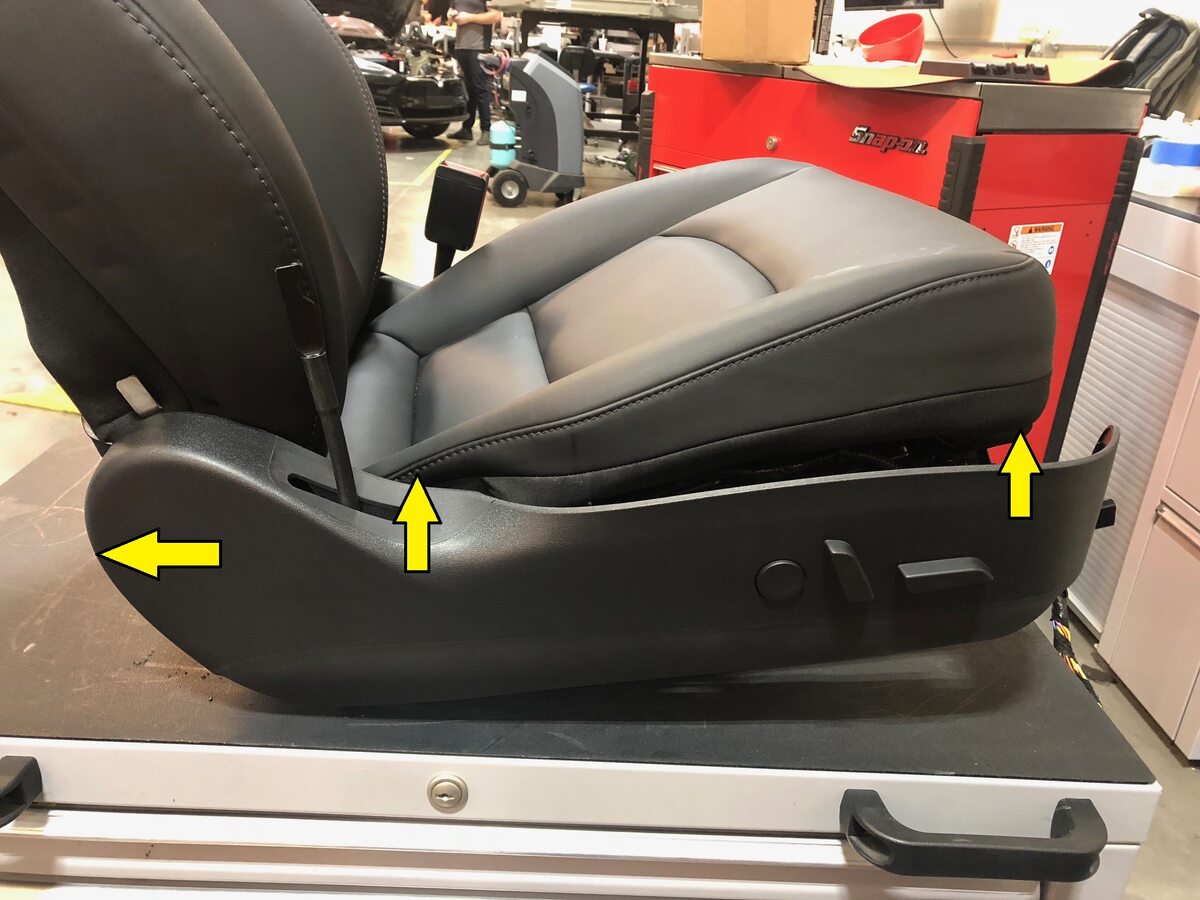

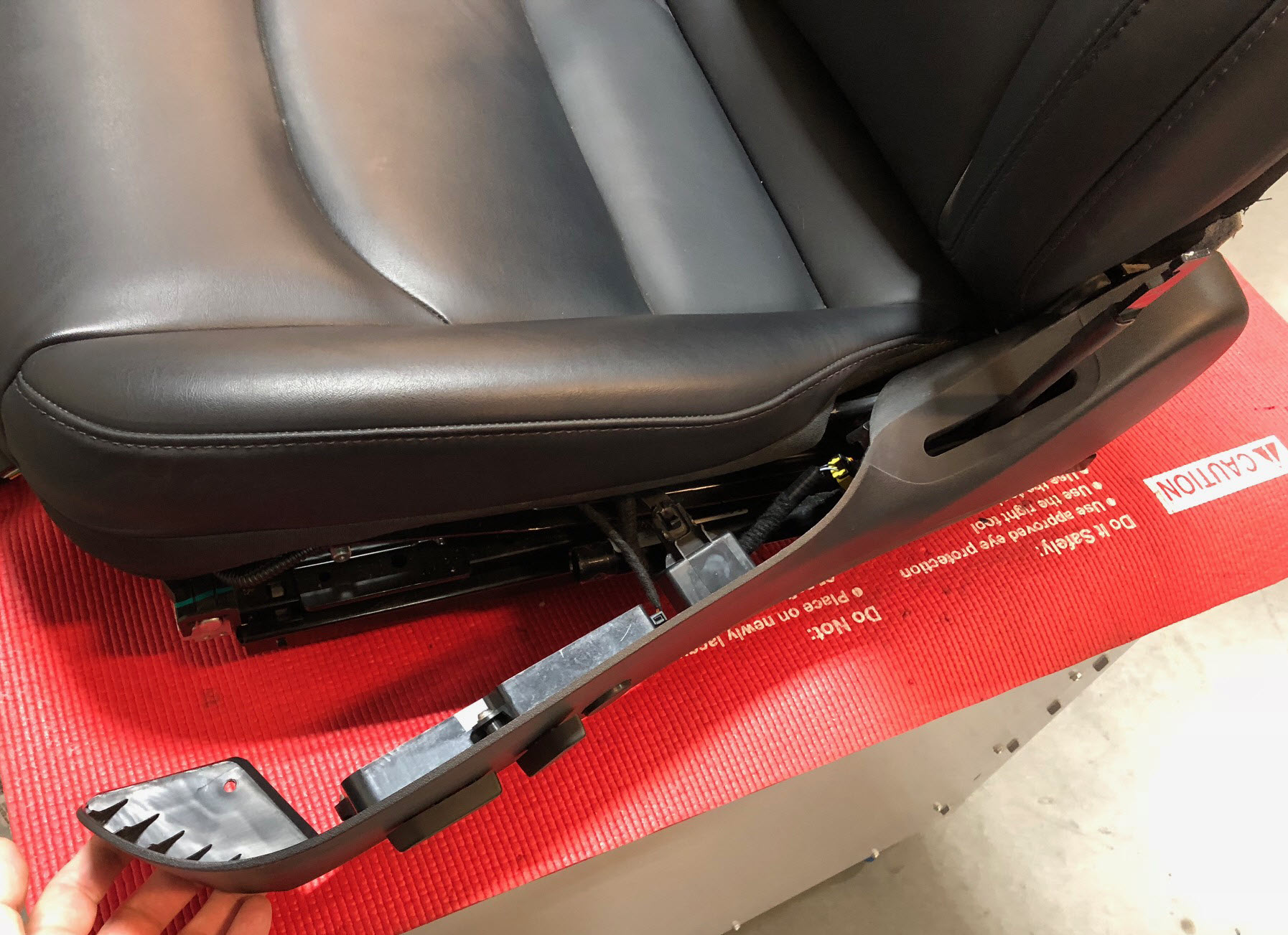

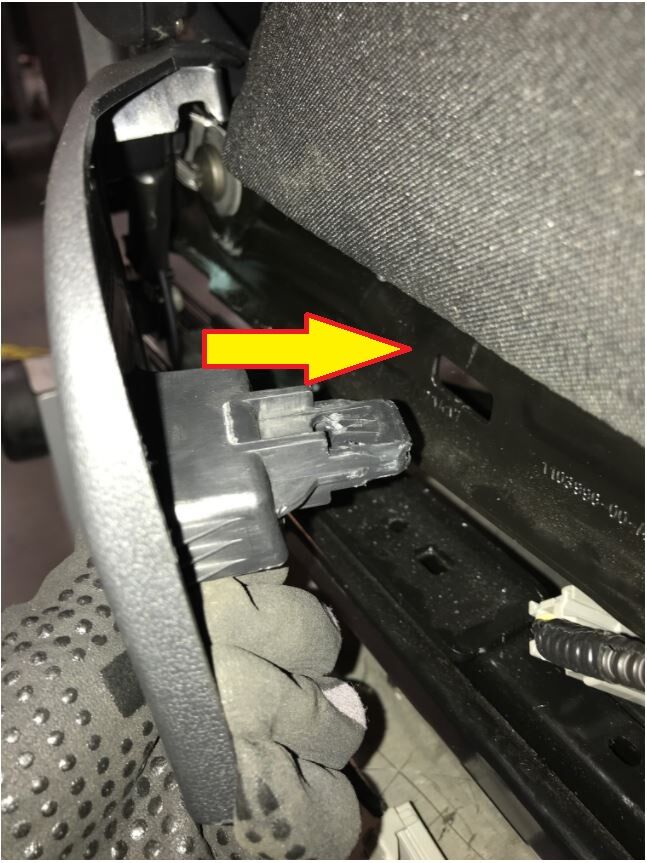

  44. 向后滑动外盖,从框架上松开释放夹,并将盖板抬起到预紧器上方以将其拆下
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  45. 拆卸将座椅开关线束固定到座垫框架的夹子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子

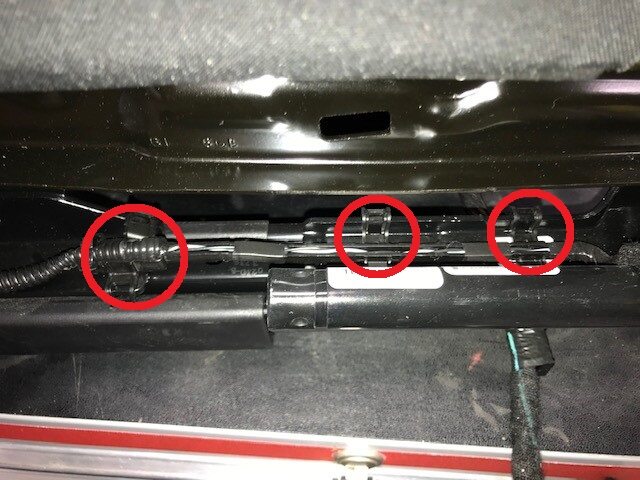

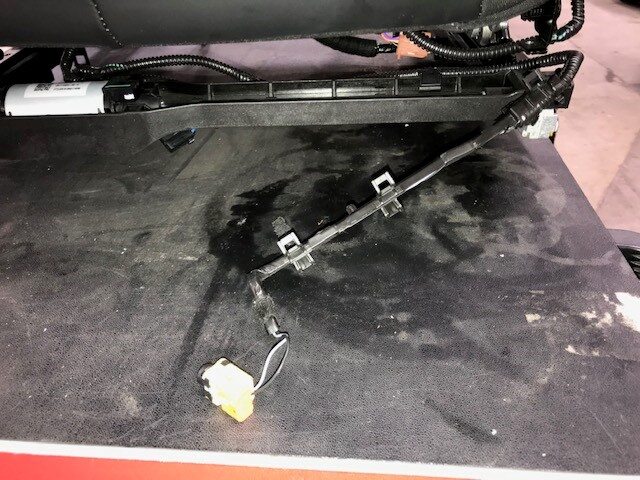

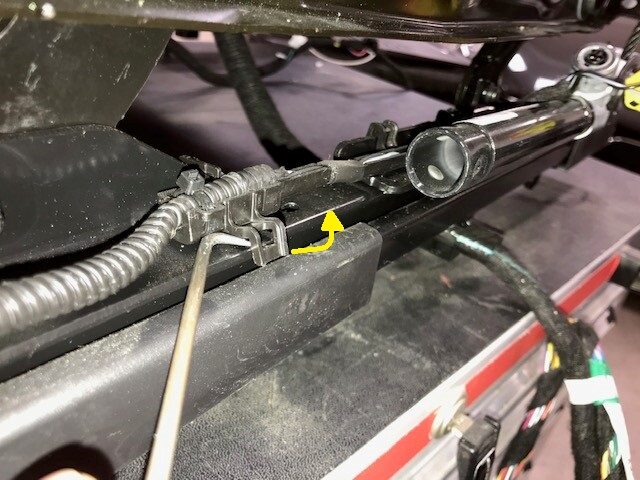

  46. 松开座椅安全带预紧器线束夹
    Informational PurposesAn informational icon, calling your attention
    3 个夹子;使用 90 度尖凿从座椅滑轨上松开线束夹

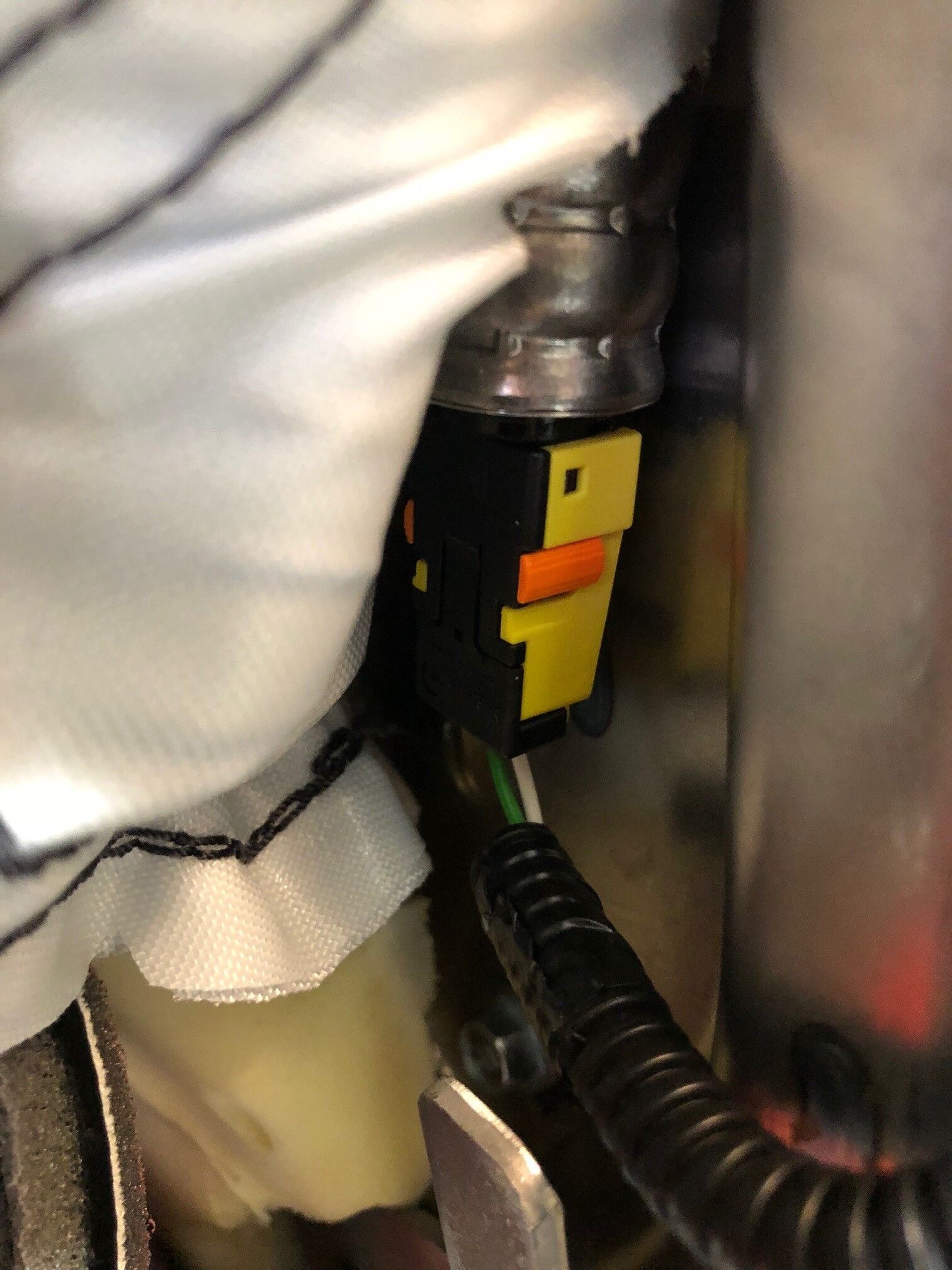

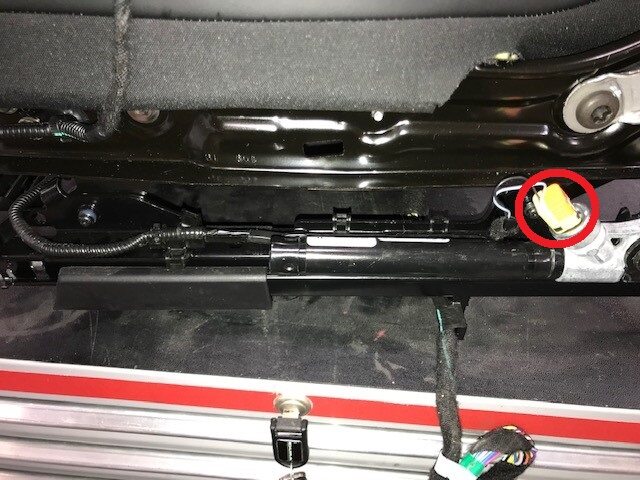

  47. 断开座椅安全带预紧器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;向下拉动两个橙色锁片,以松开连接器

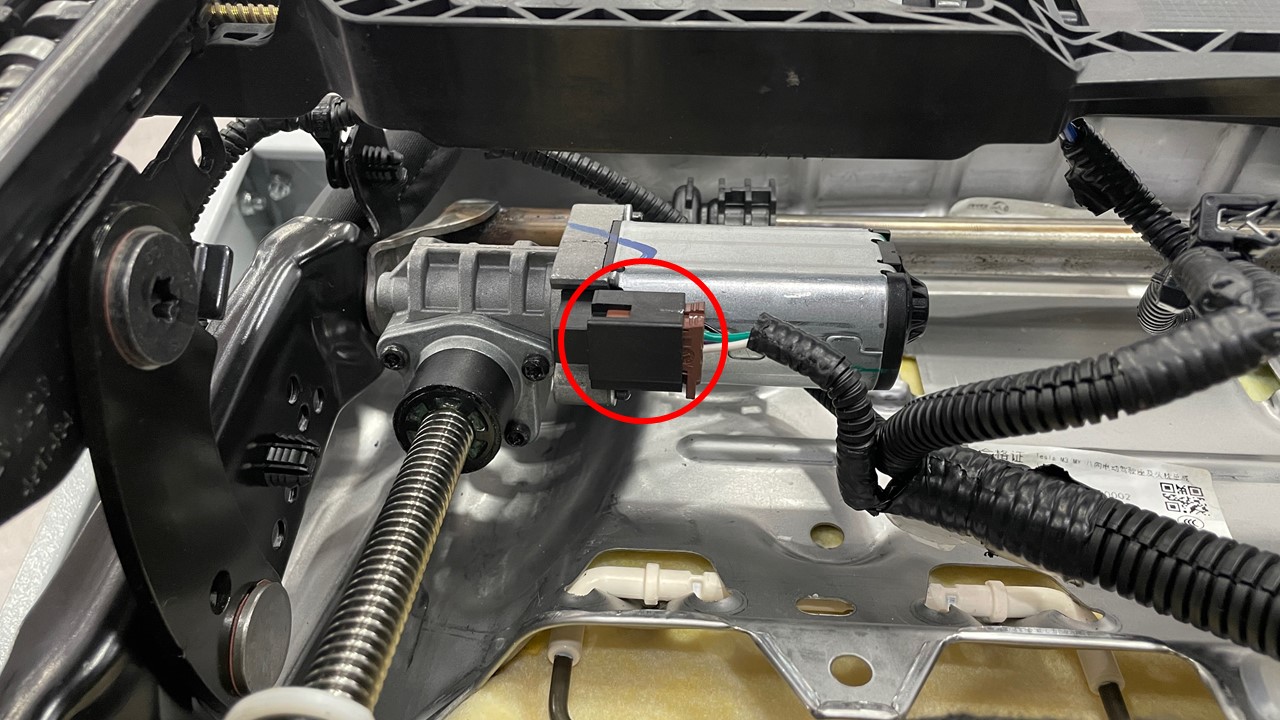

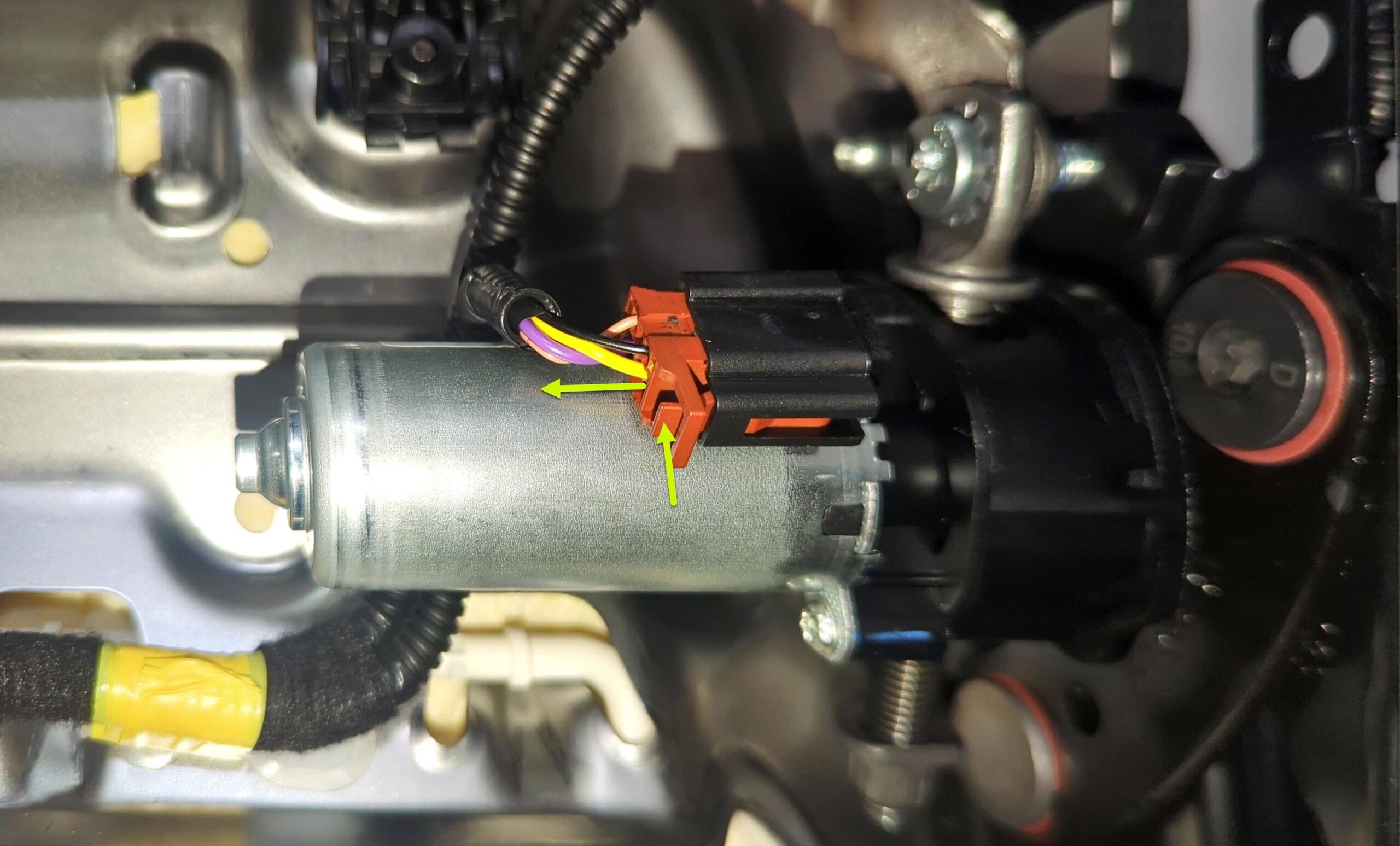

  48. 断开倾斜电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  49. 拆卸座椅倾斜电机下方的线束固定夹
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  50. 将座椅线束上的座椅安全带预紧器支腿从座椅上移开
    Informational PurposesAn informational icon, calling your attention
    从座椅倾斜电机后面将线束支腿从座椅底部移开
  51. 断开升降电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

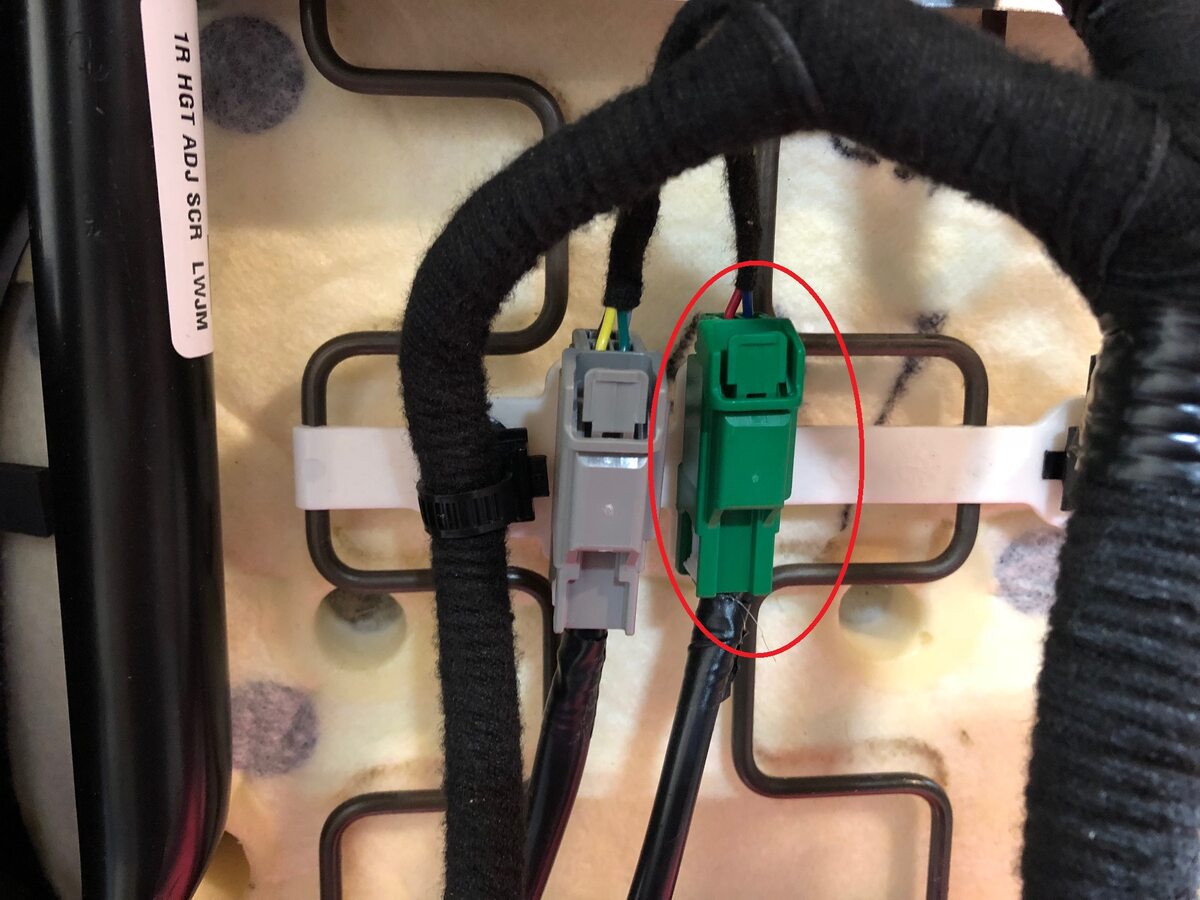

  52. 断开座椅靠背加热器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,绿色
  53. 断开加热垫连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  54. 拆卸将线束固定到座椅下侧紧挨座椅加热器连接器的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹

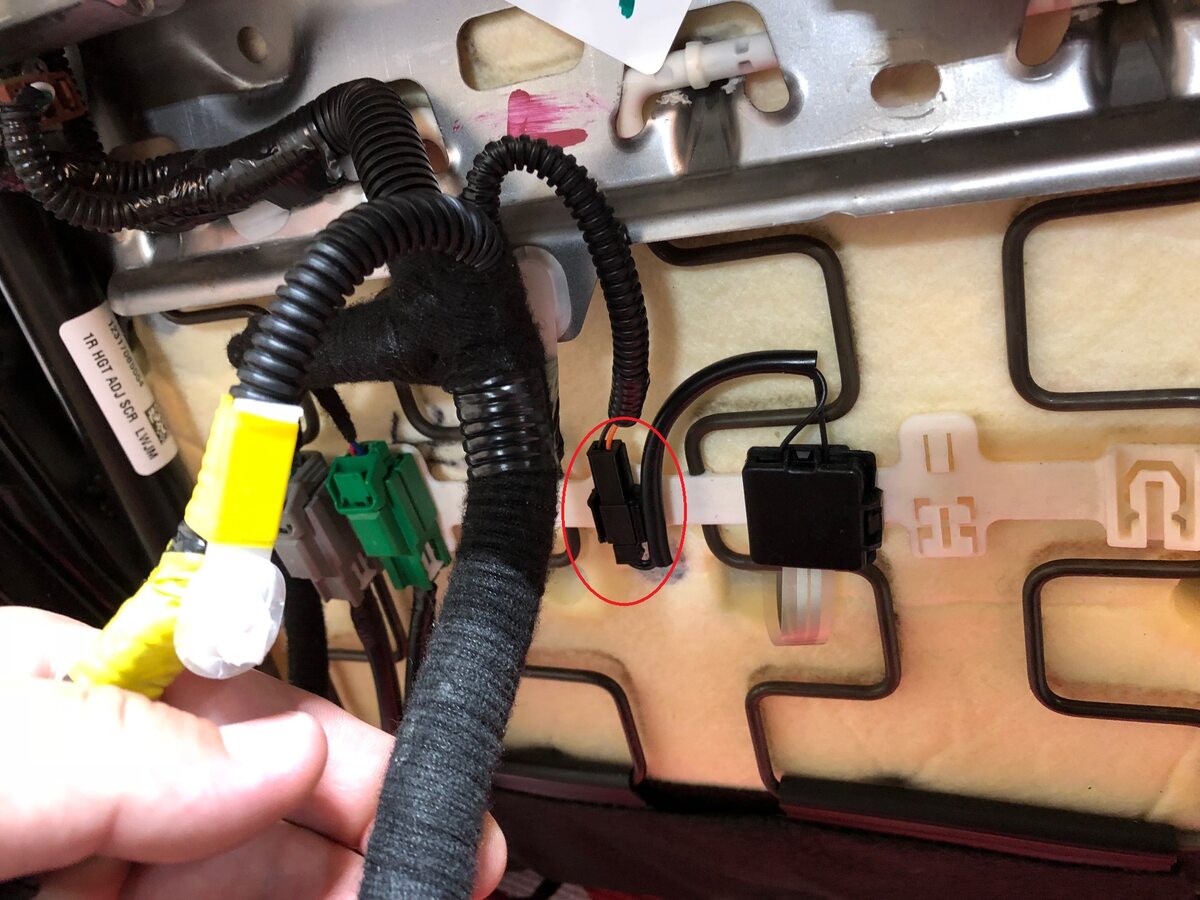

  55. 断开座椅占用传感器并将传感器线束引线置于一边
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

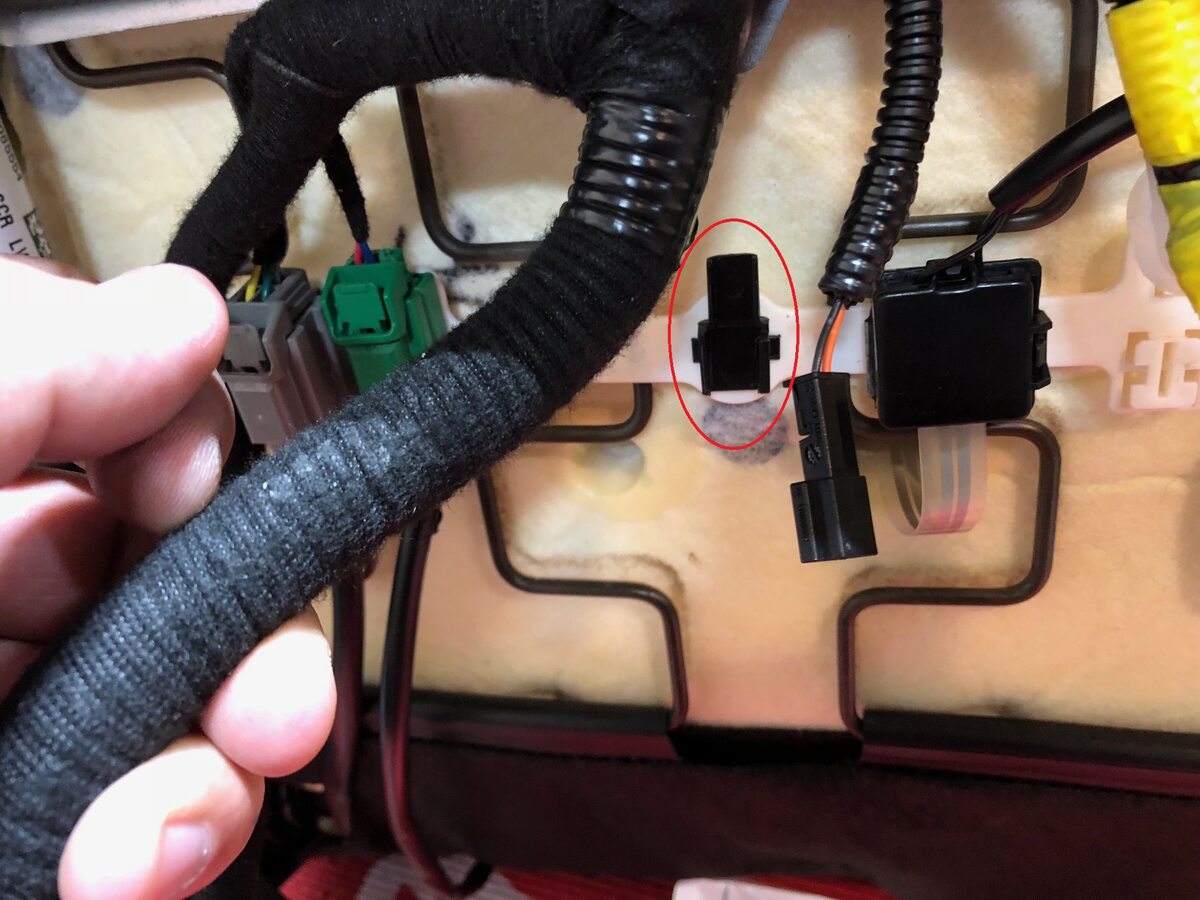

  56. 拆卸并弃用将座椅占用传感器连接器固定到座椅底部的固定夹
    Informational PurposesAn informational icon, calling your attention
    新线束带有安装在线束连接器上的固定夹

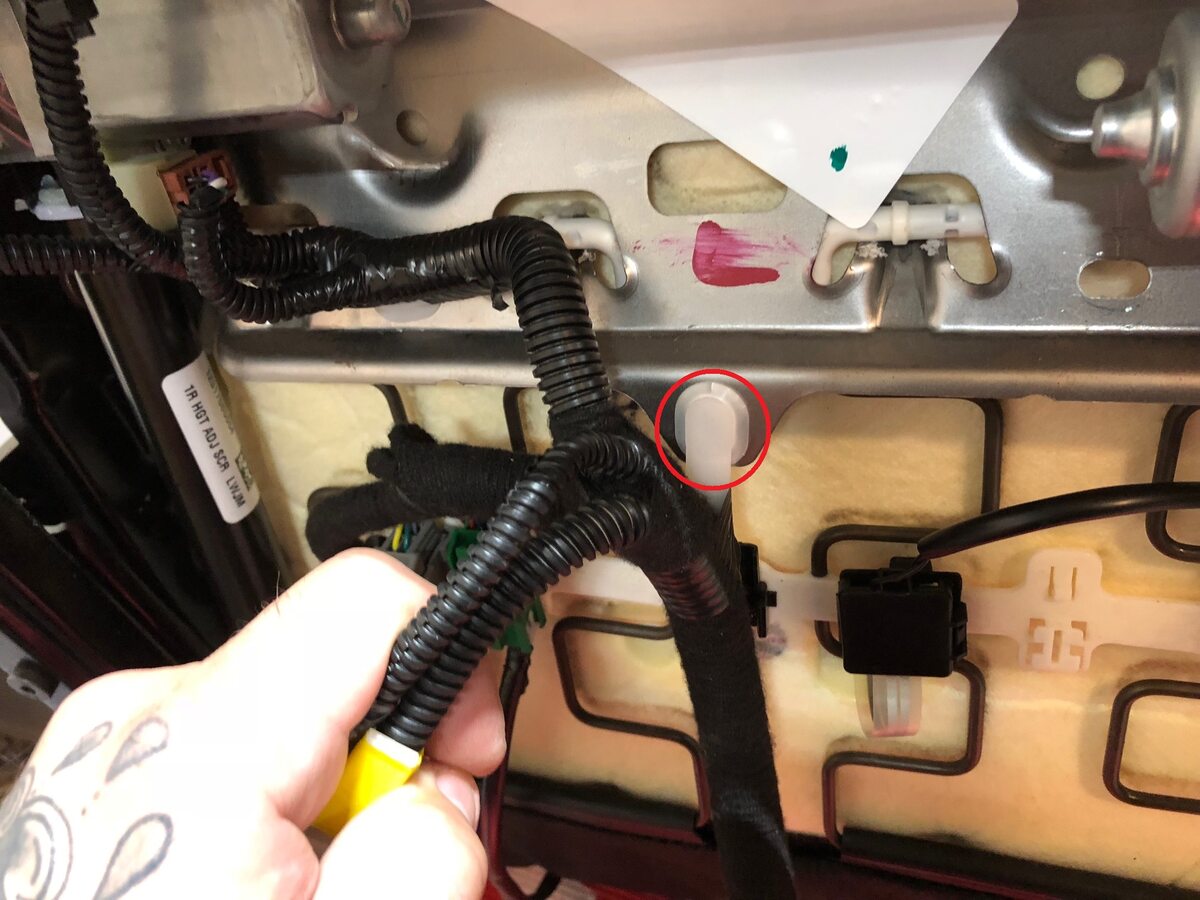

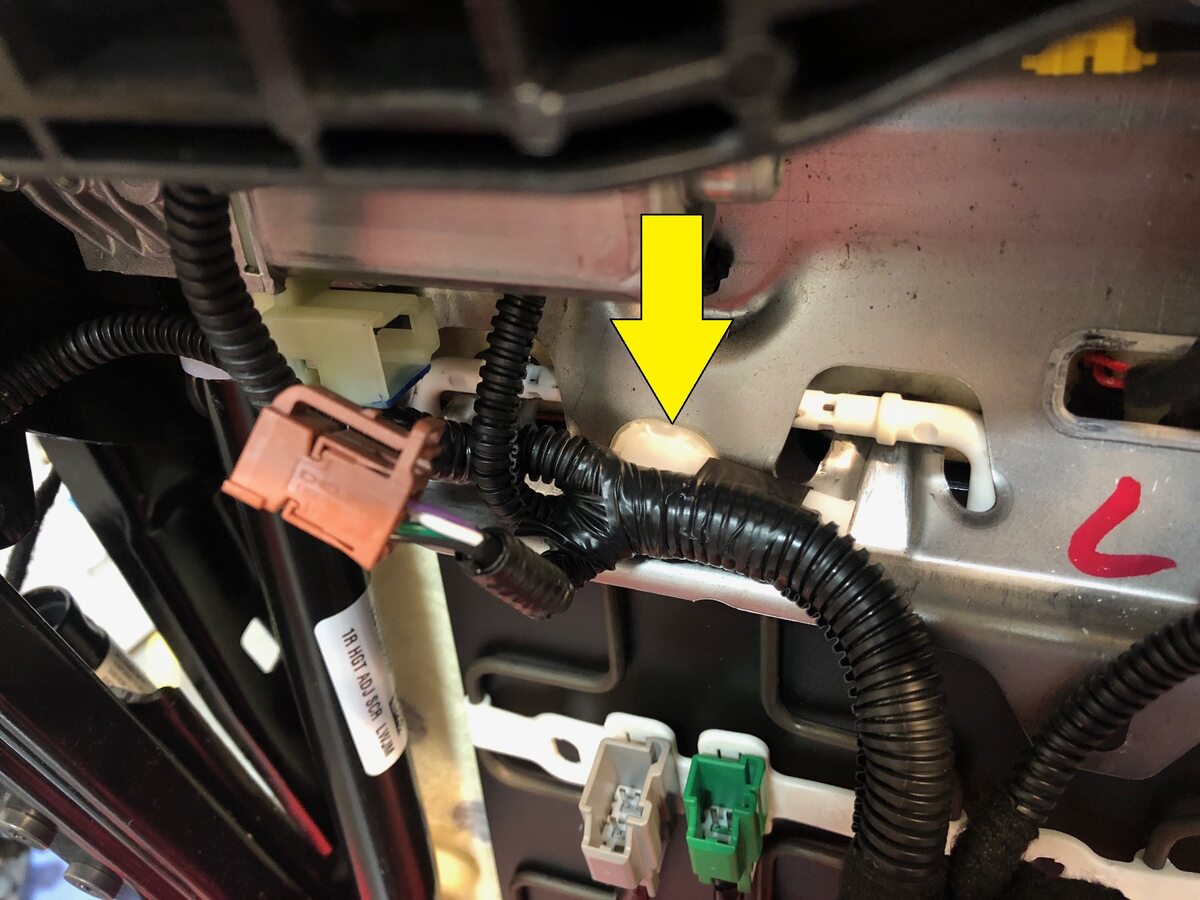

  57. 拆卸座椅线束主接头下方的固定夹
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  58. 拆卸将线束固定到升降电机下方座垫框架的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  59. 断开左前座椅滑轨电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  60. 拆卸将滑轨电机线束固定到滑轨电机外壳的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个边缘夹
  61. 断开座椅滑轨位置传感器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  62. 拆卸将座椅安全带锁扣连接器线束固定到座垫框架的卡子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  63. 从左侧车身控制器上断开左前座椅线束
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开白色锁;向上滑动锁

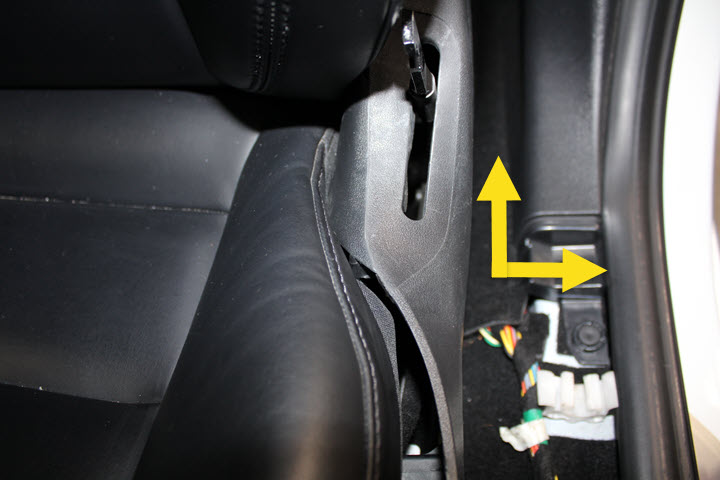

  64. 从门槛饰板卡子上松开左前座椅线束
    Informational PurposesAn informational icon, calling your attention
    5 个夹子
  65. 将线束上的座椅安全带锁扣支腿从座椅上移开,以便拆下座椅线束
    Informational PurposesAn informational icon, calling your attention
    将座椅安全带锁扣支腿绕过座椅升降电机并从座椅上移开;此时线束将完全脱离座椅

安装

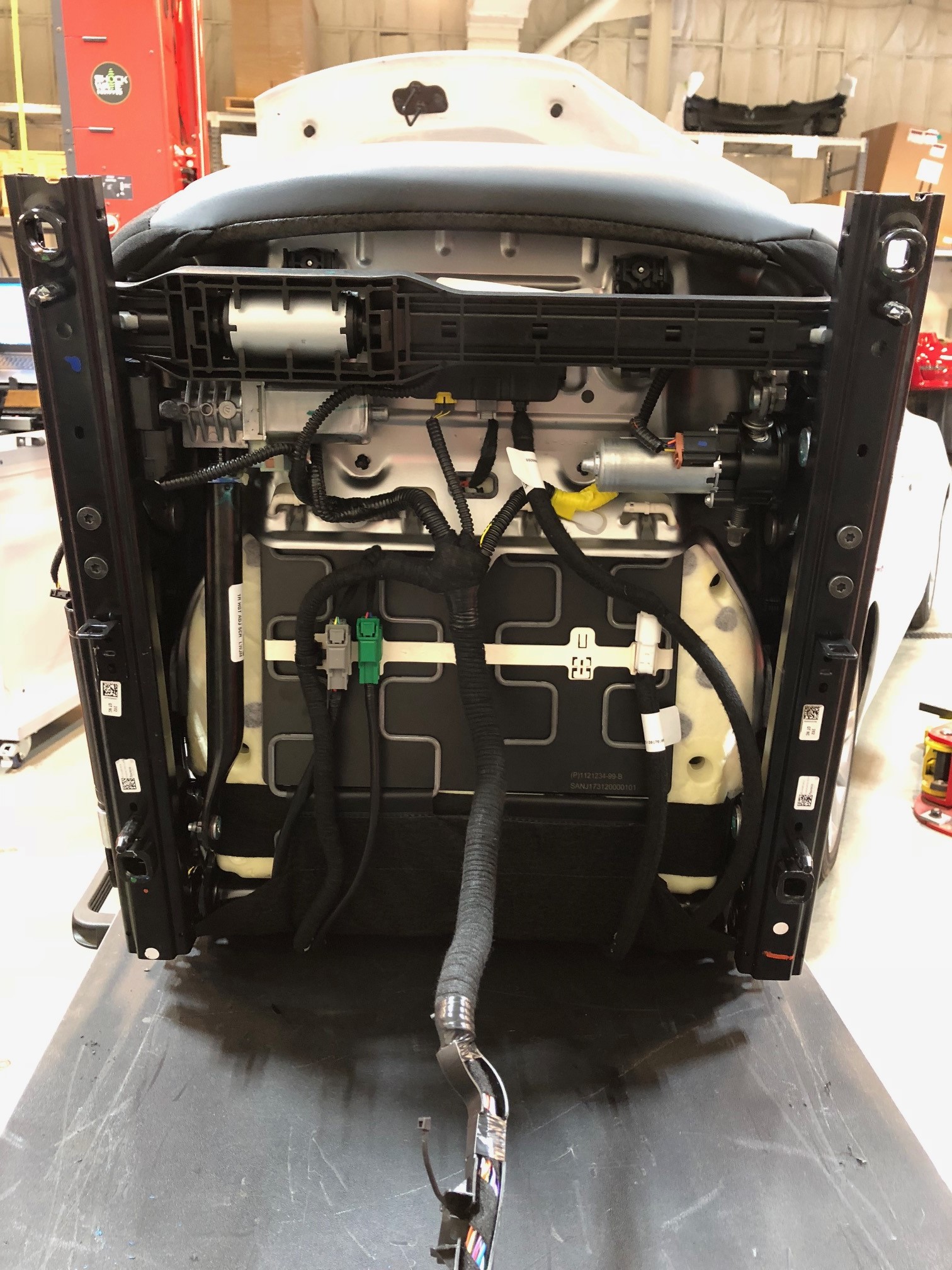

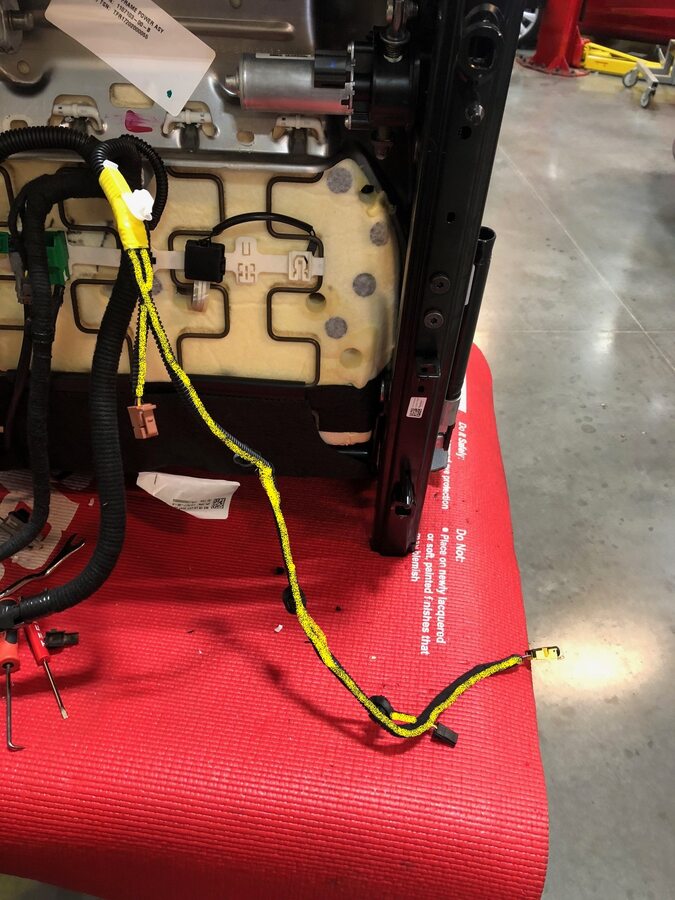

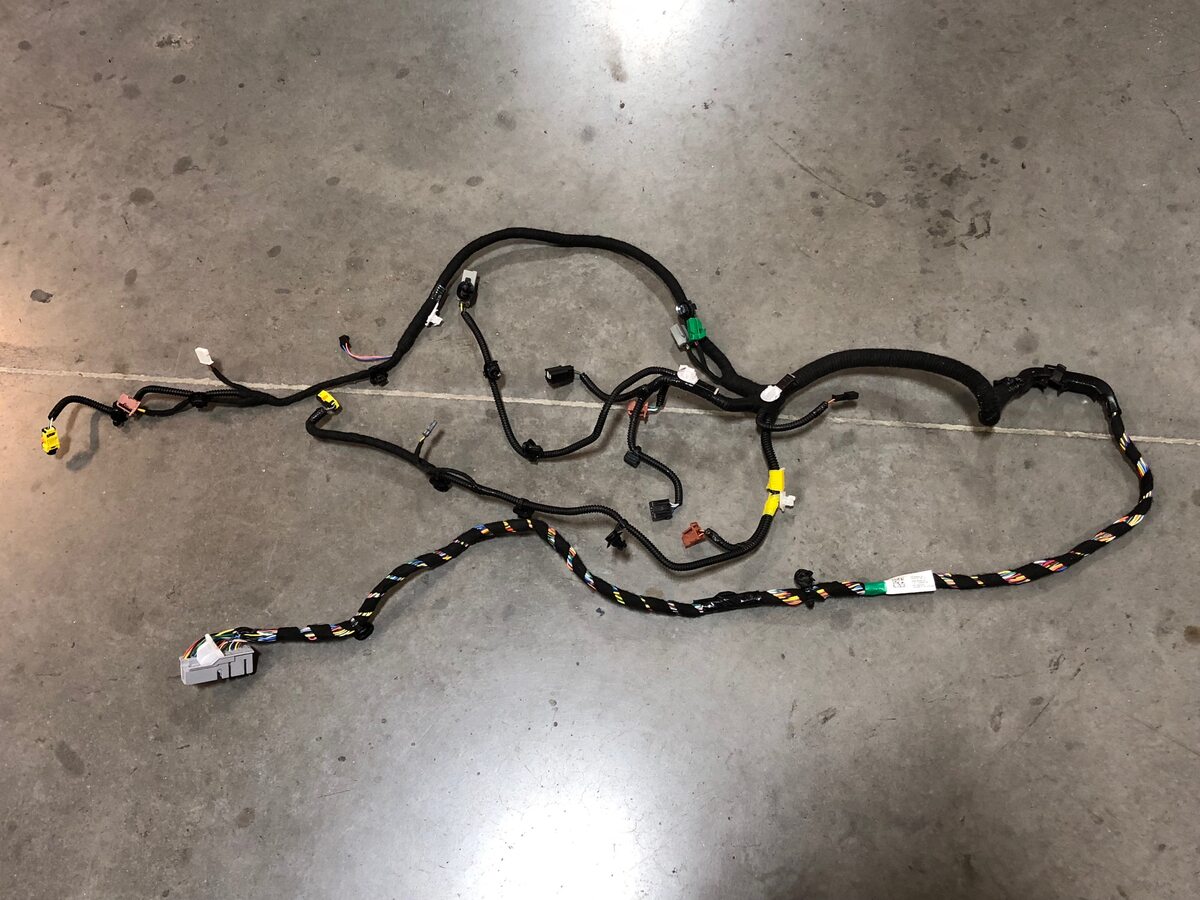

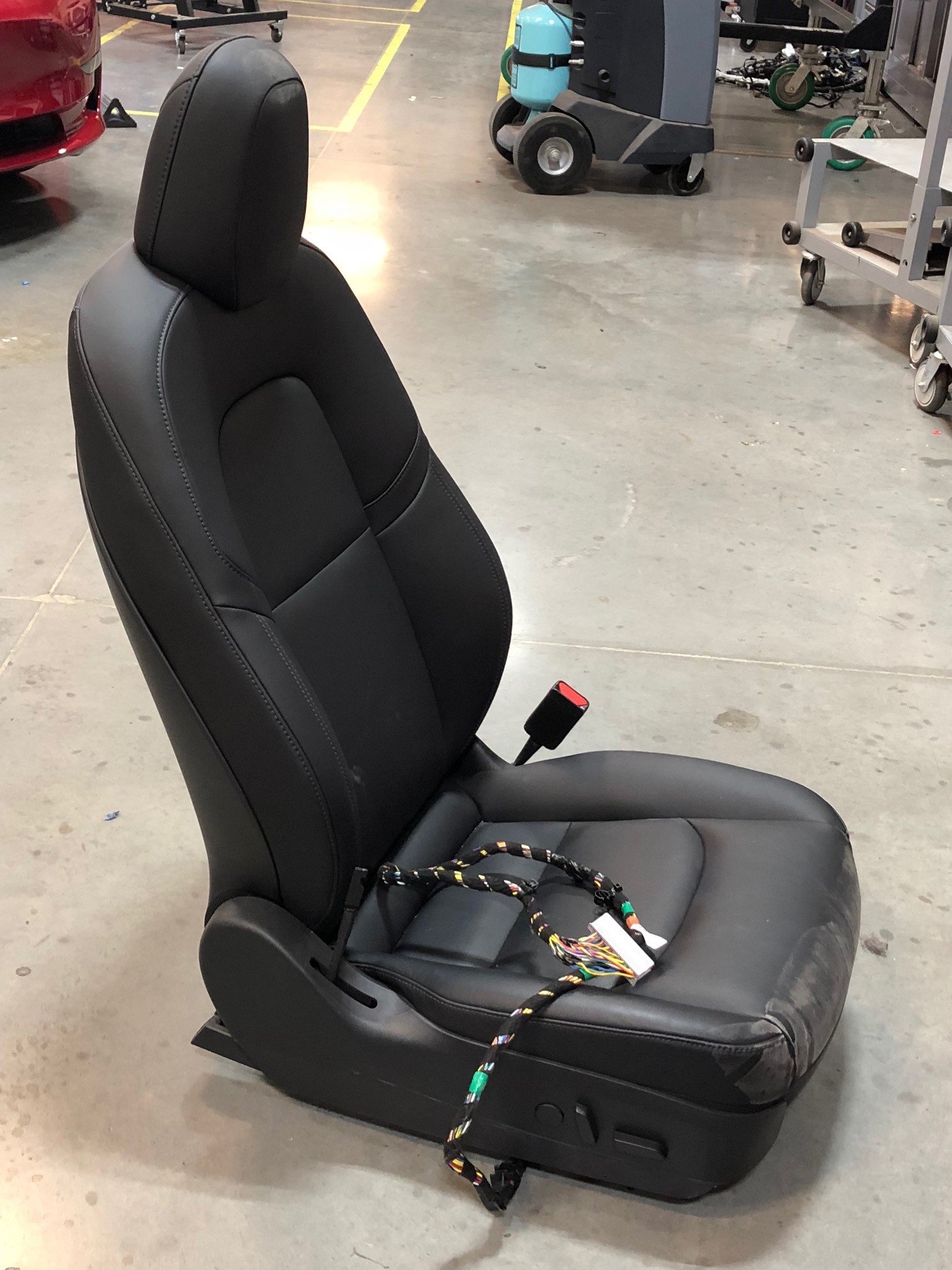

  1. 放置新的座椅线束以便安装
    Informational PurposesAn informational icon, calling your attention
    将线束排布在座椅升降电机和倾斜电机下方,将线束支腿放置在正确位置;稍后将安装线束夹
  2. 将左侧座椅线束安装到门槛饰板卡子上
    Informational PurposesAn informational icon, calling your attention
    5 个夹子;将多余的线束塞进 12V 线束支架和车身之间
  3. 将左前座椅线束与左侧车身控制器相连
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;接合锁片,收起多余的线束(如果配有 MY 兼容座椅)
  4. 连接左前座椅安全带预紧器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

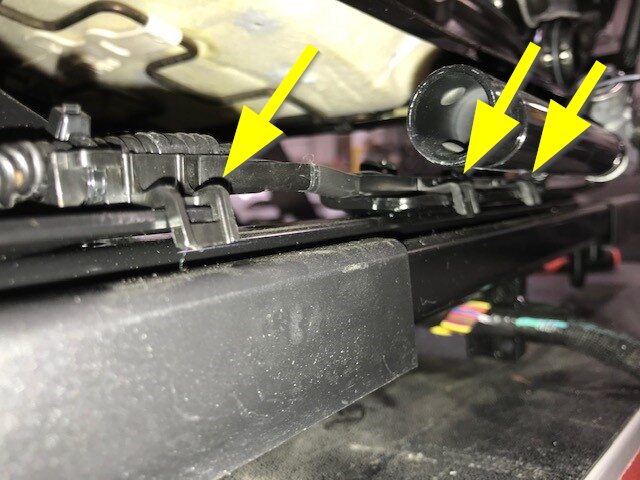

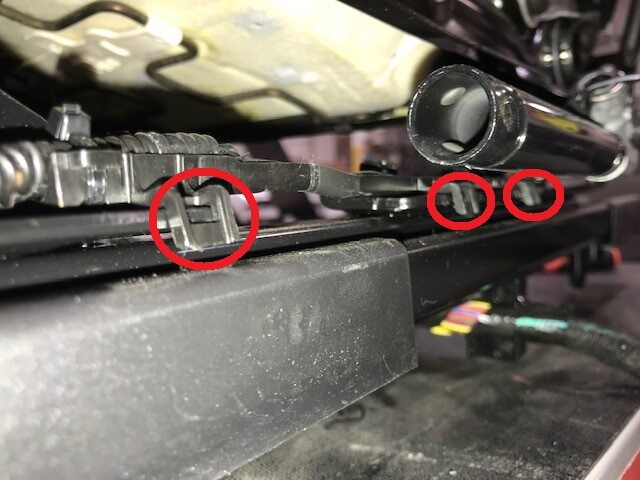

  5. 安装座椅安全带预紧器线束夹
    Informational PurposesAn informational icon, calling your attention
    3 个夹子;将座椅安全带预紧器线束夹放置到座椅滑轨上,并向下按压每个夹子以固定线束
  6. 安装将座椅开关线束固定到座垫框架的夹子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  7. 连接座椅开关连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

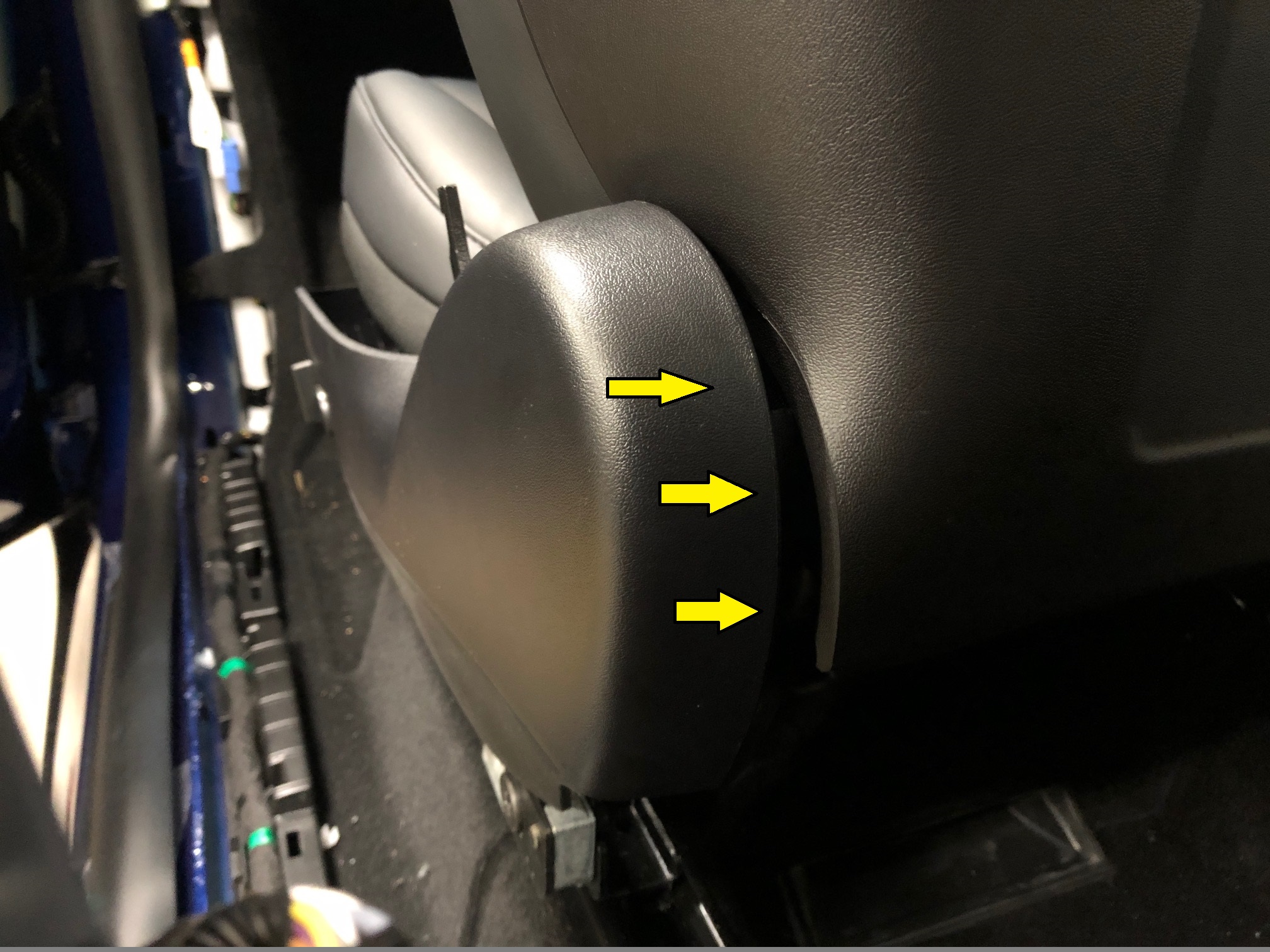

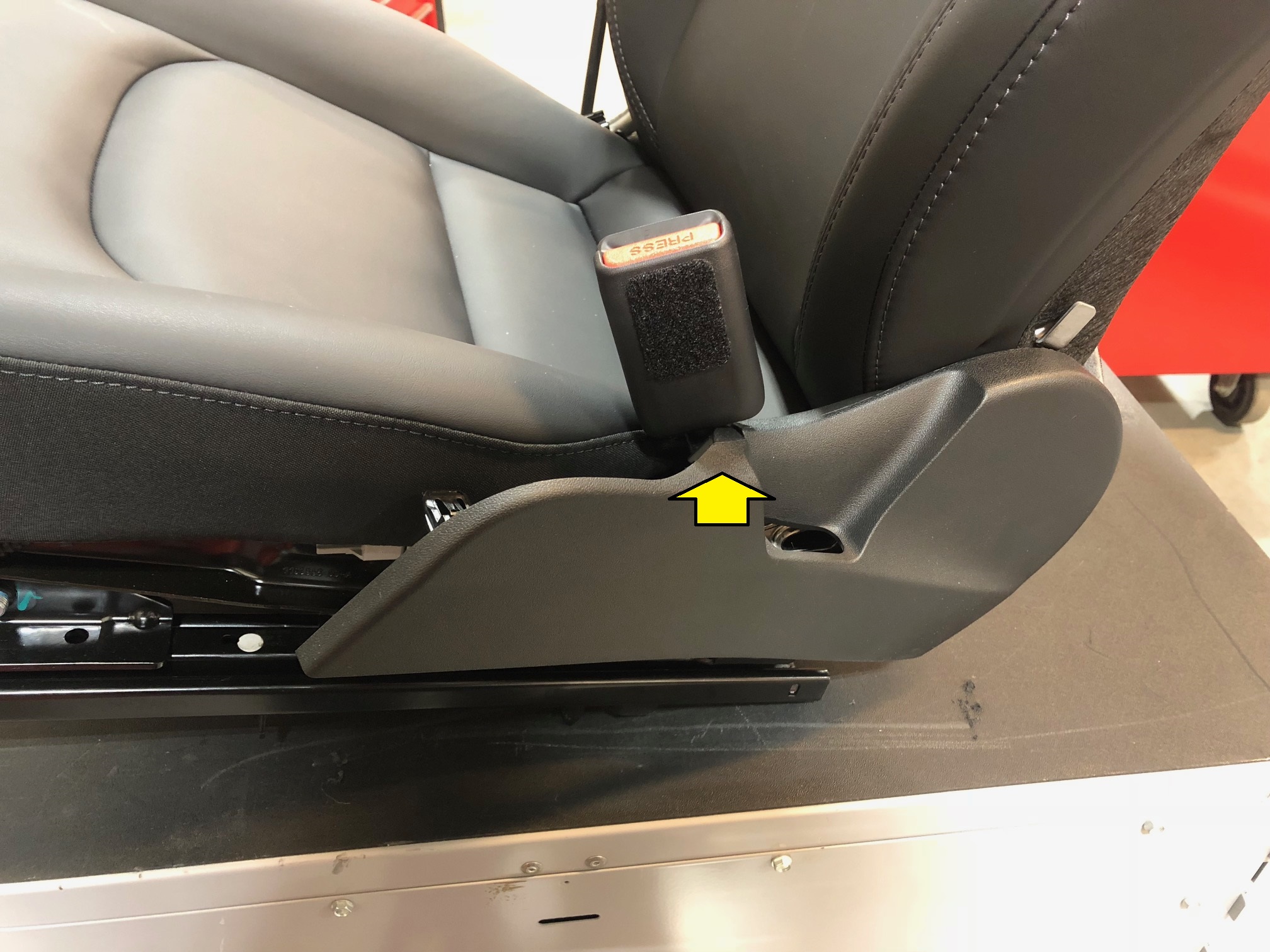

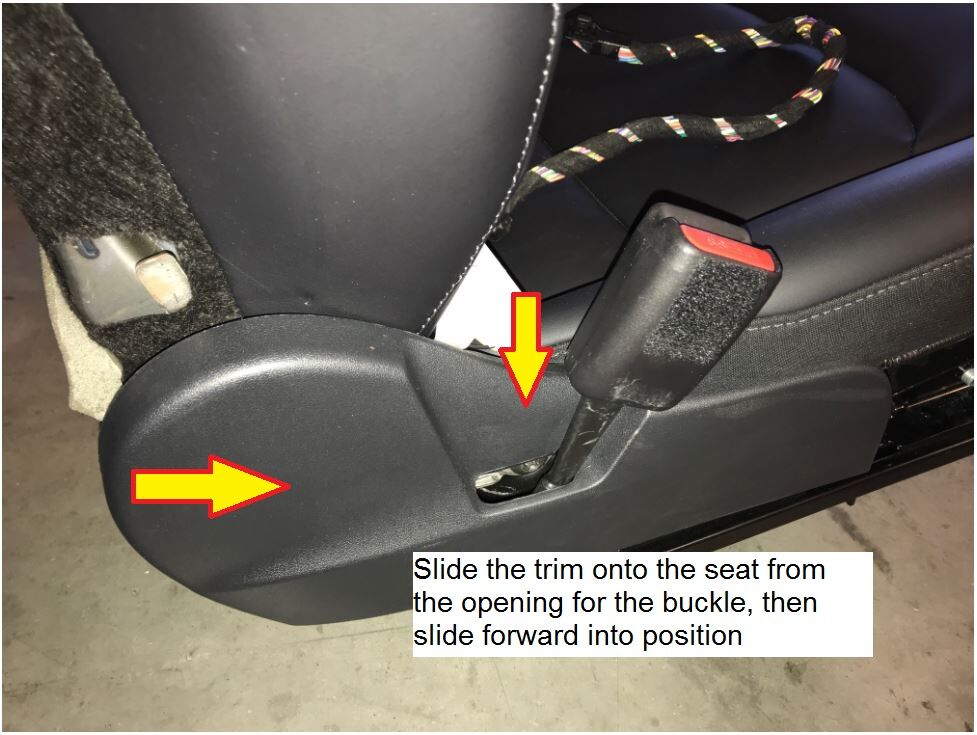

  8. 向前滑动外侧盖板,将卡子卡入框架,并将盖板抬起到预紧器上方以进行安装
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  9. 将固定夹安装在座椅主线束接头下方
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  10. 安装将外侧盖板固定到座椅的螺钉
    Informational PurposesAn informational icon, calling your attention
    1 个螺钉,T20,4 Nm
  11. 安装将线束固定到升降电机下方座垫框架的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹

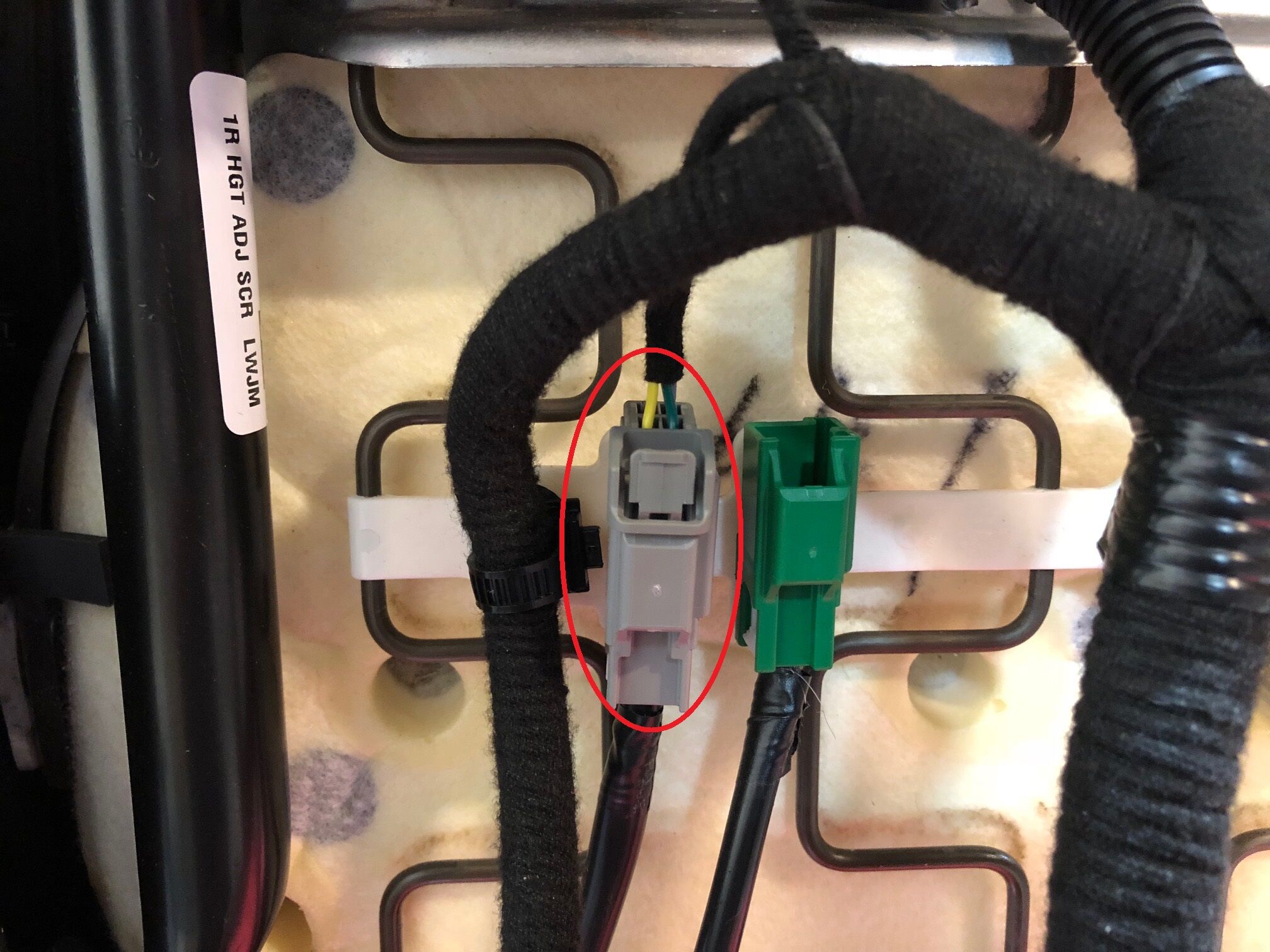

  12. 连接座椅占用传感器并将夹子安装到座椅底部
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个固定夹;确保线束未排布在座垫和框架之间,以避免摩擦
  13. 安装将线束固定到座椅下侧紧挨座椅加热器连接器的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  14. 连接加热垫连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  15. 连接座椅靠背加热器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  16. 将线束固定夹安装在座椅倾斜电机下方
    Informational PurposesAn informational icon, calling your attention
    1 个固定夹
  17. 连接座椅倾斜电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  18. 连接座椅滑轨位置传感器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  19. 连接左前座椅滑轨电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  20. 安装将滑轨电机线束固定到滑轨电机外壳的夹子
    Informational PurposesAn informational icon, calling your attention
    1 个边缘夹
  21. 连接座椅升降电机连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  22. 将座椅线束安装到座椅靠背框架上
    Informational PurposesAn informational icon, calling your attention
    3 个卡子
  23. 连接腰部支撑泵
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  24. 连接腰部阀组和电子控制单元 (ECU)
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  25. 连接靠背倾角调节电机
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  26. 安装将气囊引线固定到座椅靠背框架的线束夹
  27. 将座椅蒙皮拉离气囊,以便接触气囊电气连接器
  28. 连接左前座椅侧气囊
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  29. 安装将座椅蒙皮固定到座椅靠背框架的外侧卡子
    Informational PurposesAn informational icon, calling your attention
    2 个夹子
  30. 安装盖住座椅靠背框架外角的上部板
    Informational PurposesAn informational icon, calling your attention
    将板件拉到金属凸起上,以将其紧固
  31. 安装盖住座椅靠背框架外角的下部板
    Informational PurposesAn informational icon, calling your attention
    将板件拉到金属凸起上,以将其紧固

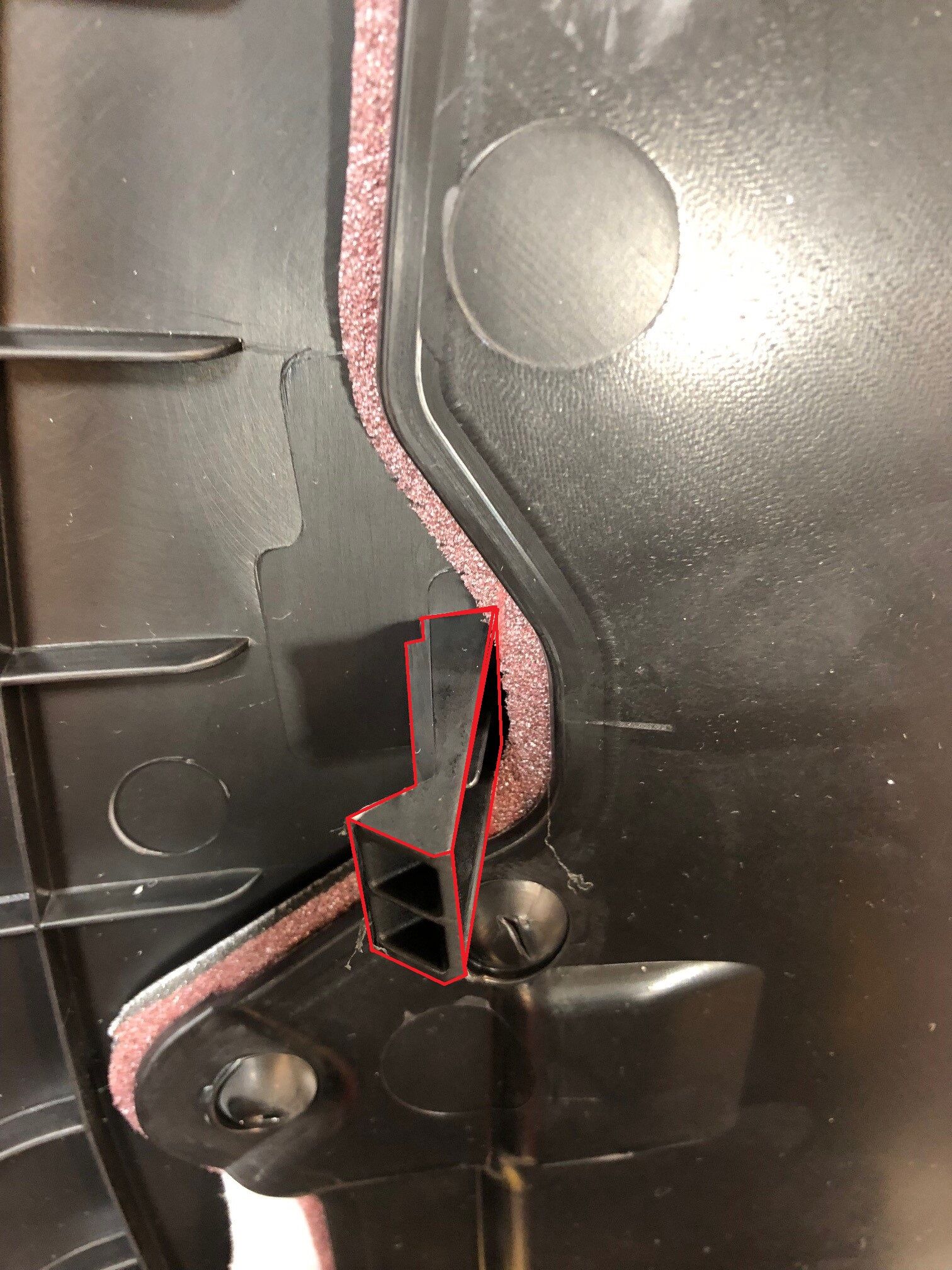

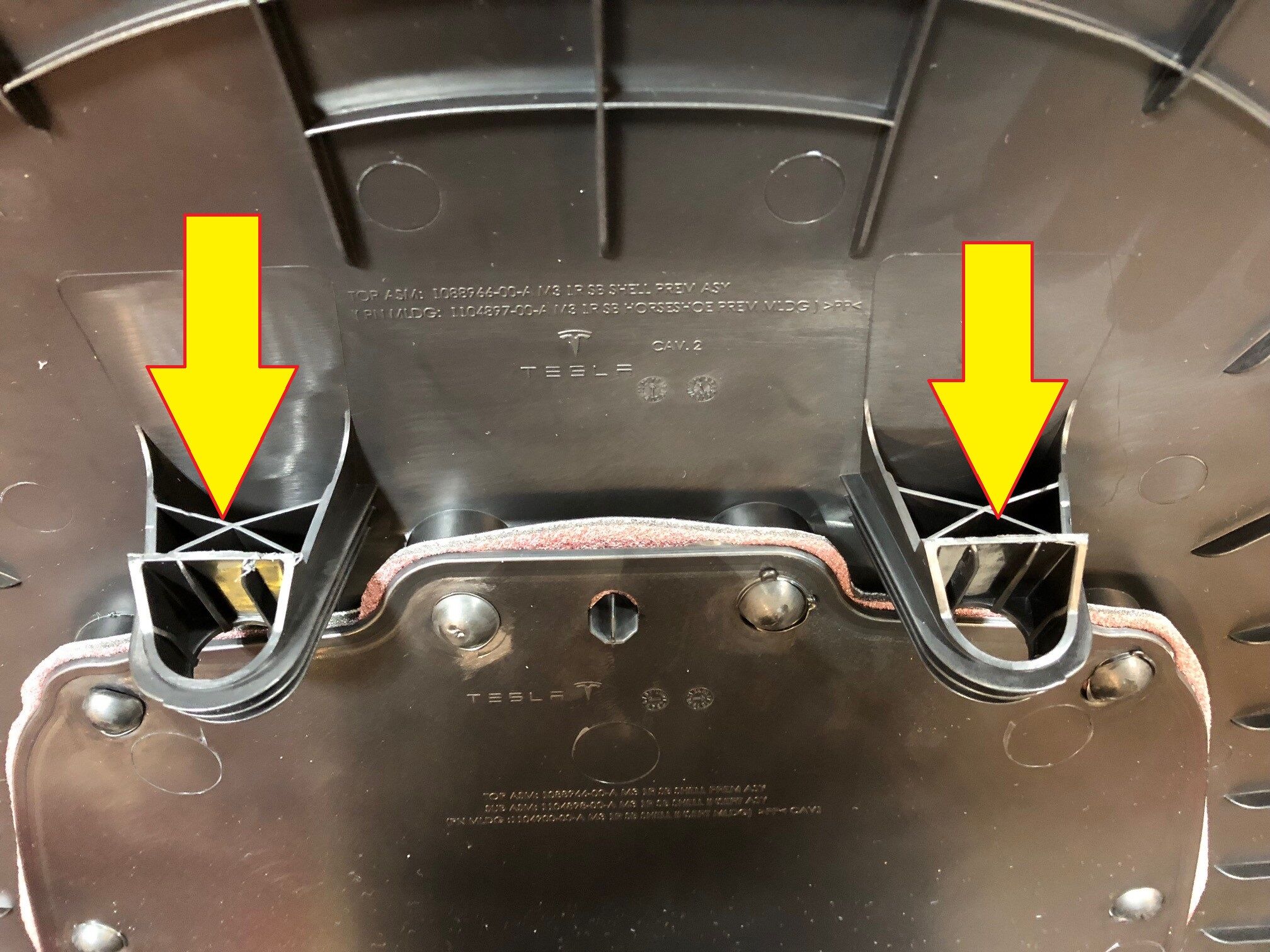

  32. 将座椅靠背外壳底座总成安装到座椅靠背框架上
    Informational PurposesAn informational icon, calling your attention
    8 个卡子;首先安装下部卡子并将外壳向上转动到位;可能需要对外壳施加轻微压力以确保其完全就位;安装后,头枕支柱将与座椅靠背接合

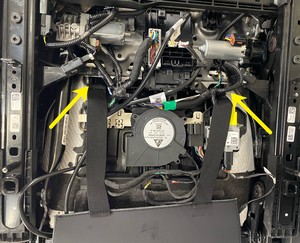

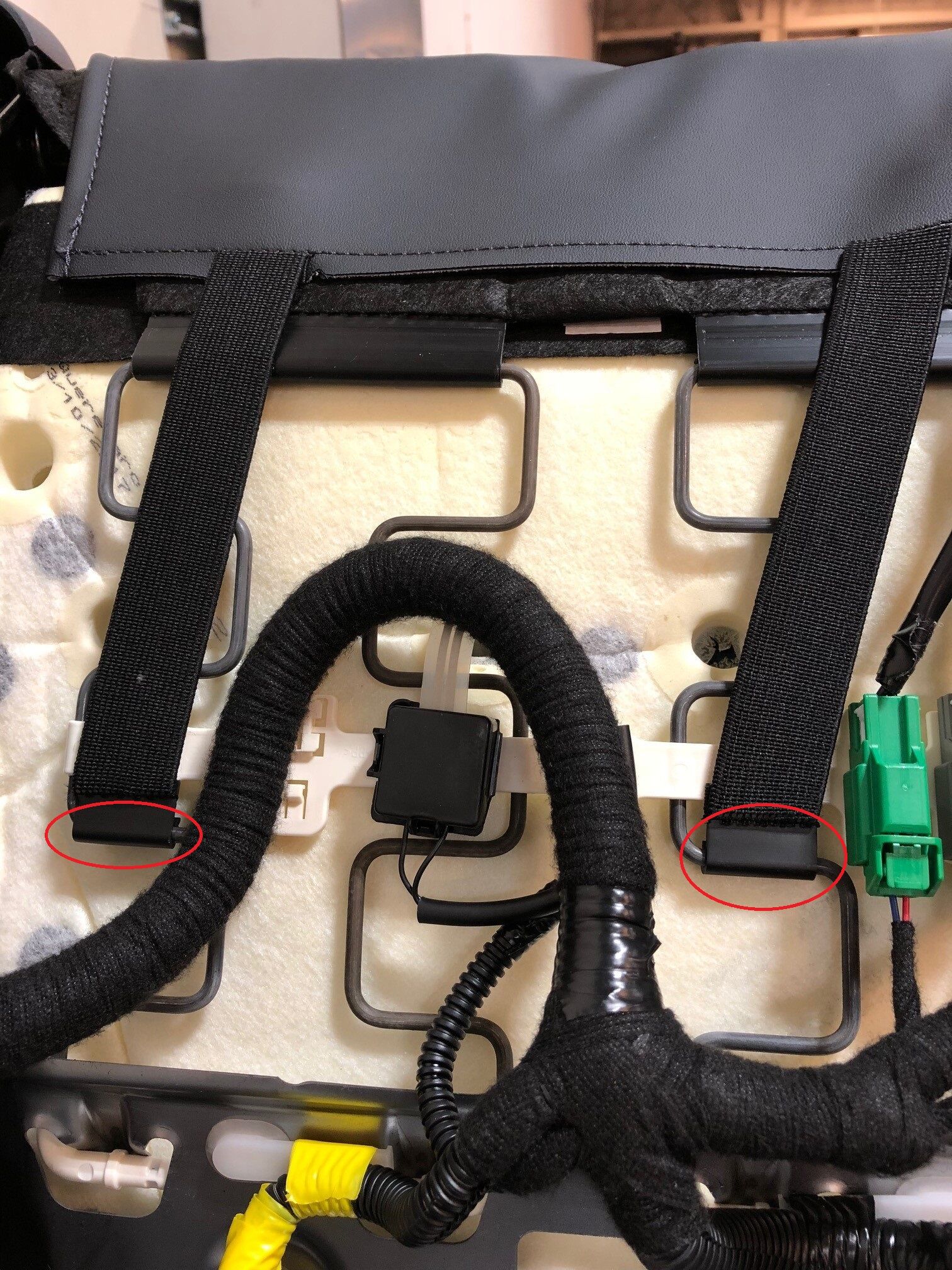

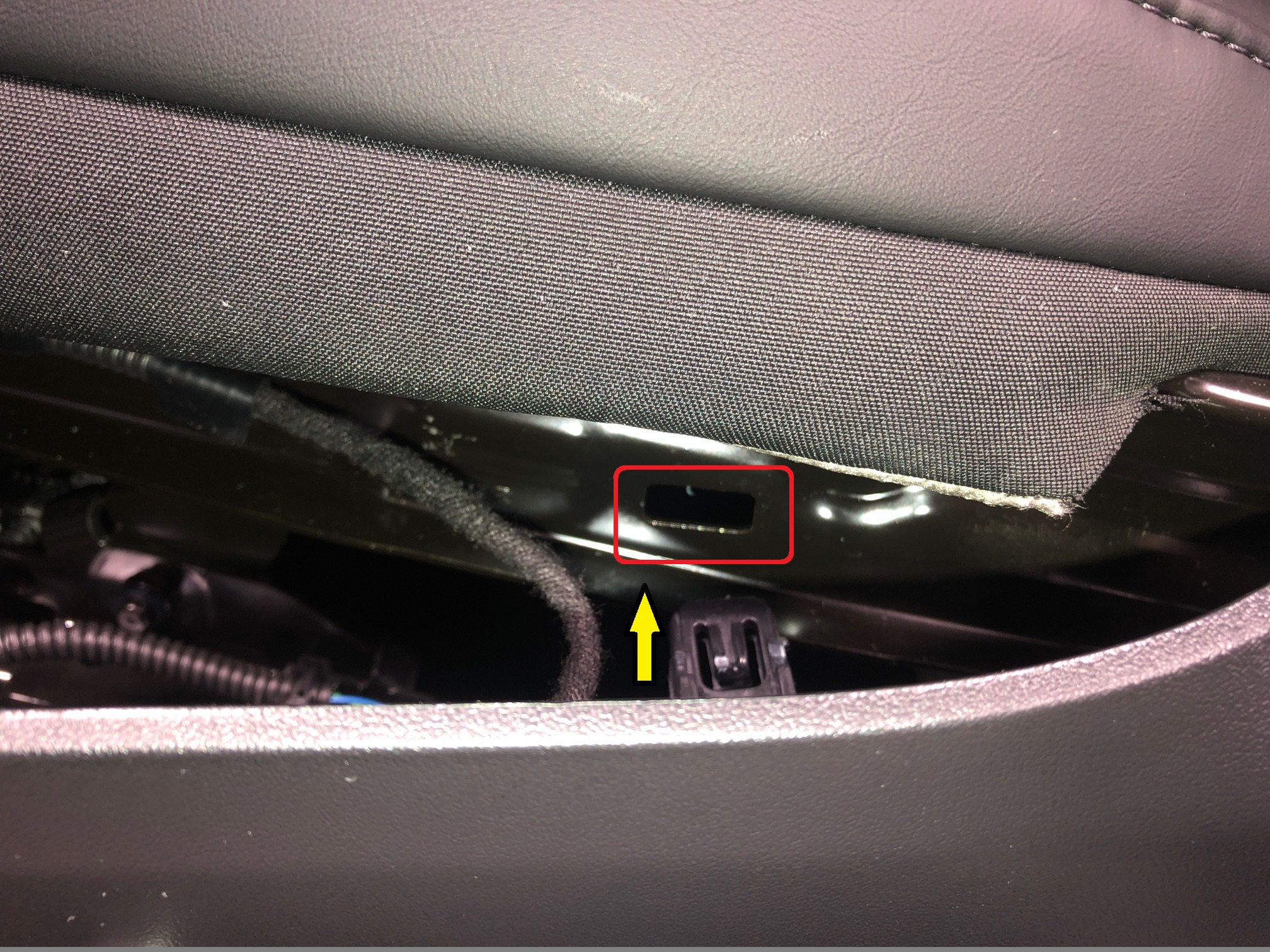

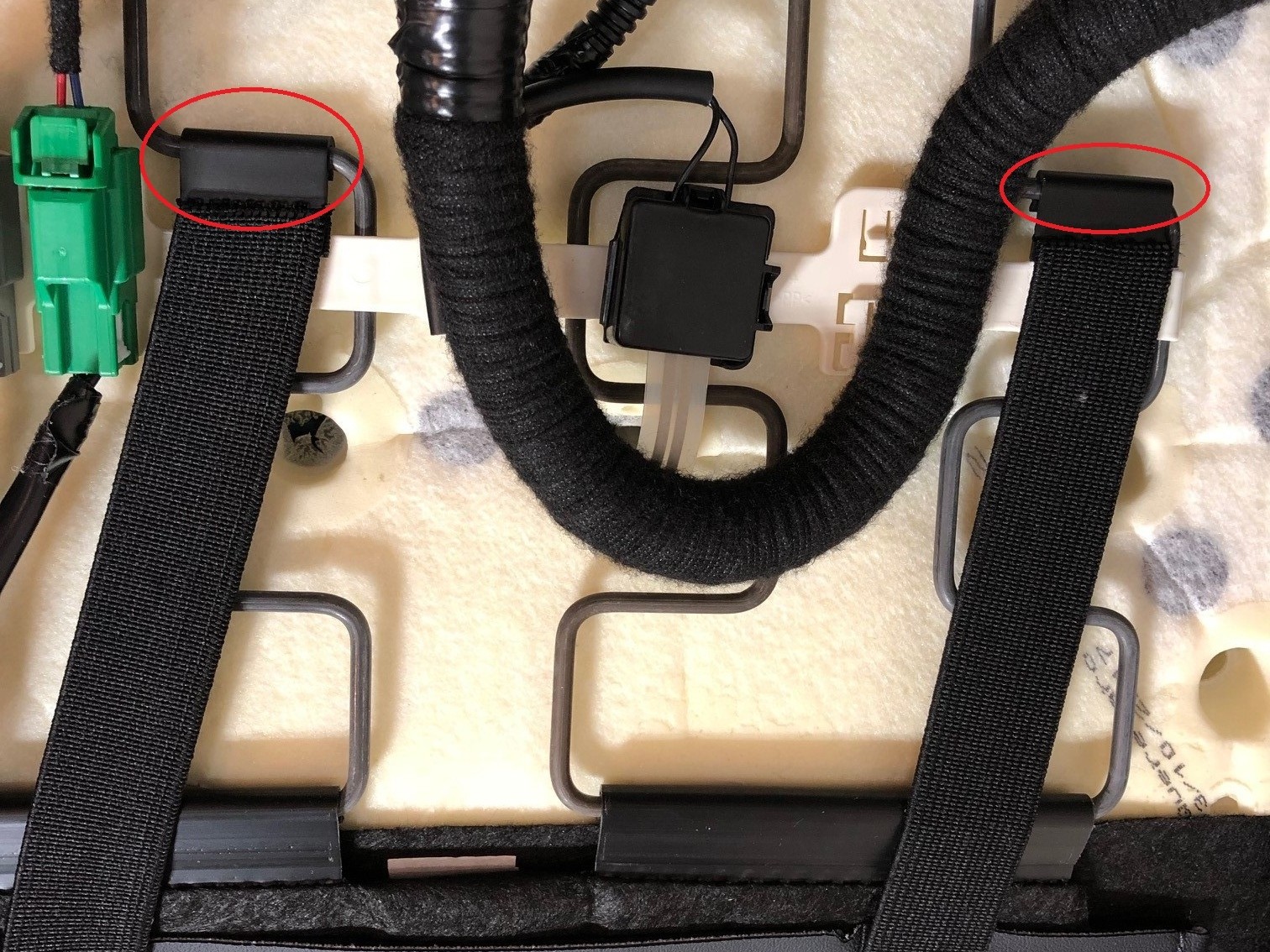

  33. 将座椅靠背外壳的束带夹钩到座椅悬架上
    Informational PurposesAn informational icon, calling your attention
    2 个夹子,确保固定带拉紧以安装到位

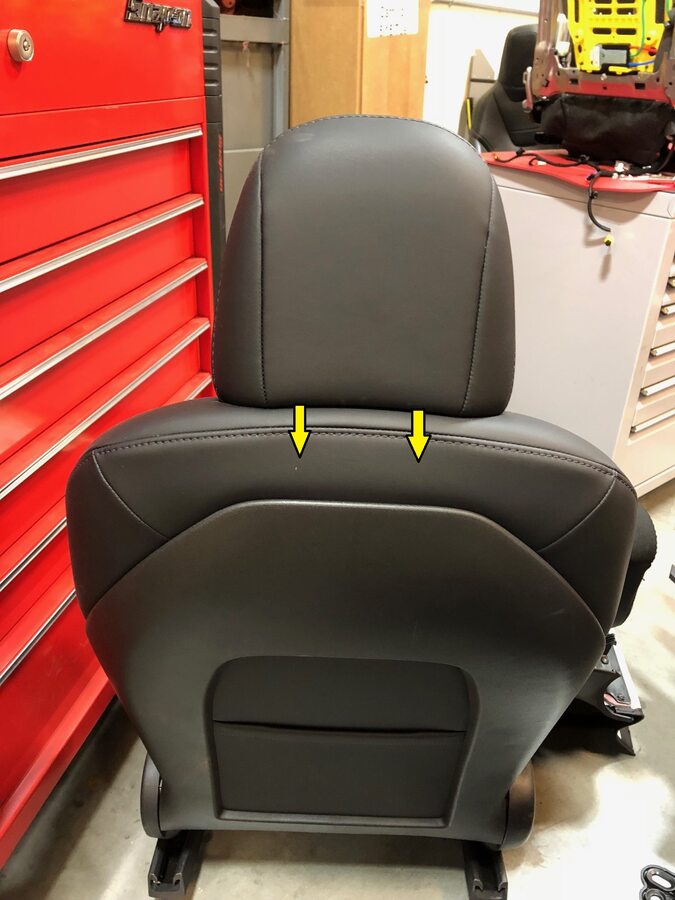

  34. 将头枕安装到副驾位座椅上
    Informational PurposesAn informational icon, calling your attention
    2 个锁夹;确保头枕完全就位;安装头枕时会听到咔哒声;通过向上拉动头枕确保头枕就位
  35. 拆卸逻辑盖,然后连接高压控制器逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;对齐连接器,然后将把手拉至锁定位置以使连接器完全就位
  36. 安装高压电池仓 12V 盖。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  37. 连接 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm
  38. 安装后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子
  39. 关闭前备箱盖
  40. 将左前座椅移至最后最低端
  41. 安装将座椅安全带锁扣连接器线束固定到座垫框架的卡子
    Informational PurposesAn informational icon, calling your attention
    2 个树形头卡子
  42. 安装将座椅安全带锁扣线束连接器固定到座垫框架的卡子
    Informational PurposesAn informational icon, calling your attention
    1 个树形头卡子
  43. 连接座椅安全带锁扣
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  44. 将左侧内护板安装到驾驶位座椅上
    Informational PurposesAn informational icon, calling your attention
    3 个卡子;将饰板通过锁扣开口滑到座椅上,然后向前滑动到位
  45. 将左前座椅向前移动
  46. 将左前座椅卷收器安装到座椅上
  47. 安装左侧 A 柱下饰板
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,2 个导片;对齐 2 个前部锁片,然后将卡槽与线束支架对齐,接着推动后部卡子,以固定到 B 柱下部;沿着饰板完全安装好密封条
  48. 安装左侧 A 柱下饰板卡子
    Informational PurposesAn informational icon, calling your attention
    1 个推拉式卡子
  49. 安装左侧 A 柱中部总成
    Informational PurposesAn informational icon, calling your attention
    1 个卡子,1 个锁片;对齐底部锁片,然后推动顶部卡子,使其完全就位于 A 柱中部;将密封件拉过饰板
  50. 安装仪表板左侧端盖
    Informational PurposesAn informational icon, calling your attention
    3 个卡子
  51. 连接第二排座垫线束,然后安装第二排座椅座垫
    Informational PurposesAn informational icon, calling your attention
    2 个连接器,2 个夹子;将座椅安全带卡扣插入孔中;向内滑动后座垫,然后将前导片与锁片对齐;在夹子旁推拉测试,以确保座垫完全就位
  52. 将左前座椅移回原位
  53. 将右前座椅移回原位
  54. 升起所有车窗
  55. 关闭所有四个车门
    Informational PurposesAn informational icon, calling your attention
    关闭前需解锁后车门
