前照灯 - 调节 - 北美（墙壁法）

校正代码 17400100 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 4 月 1 日：更新了测量值和单位。

明确大灯类型

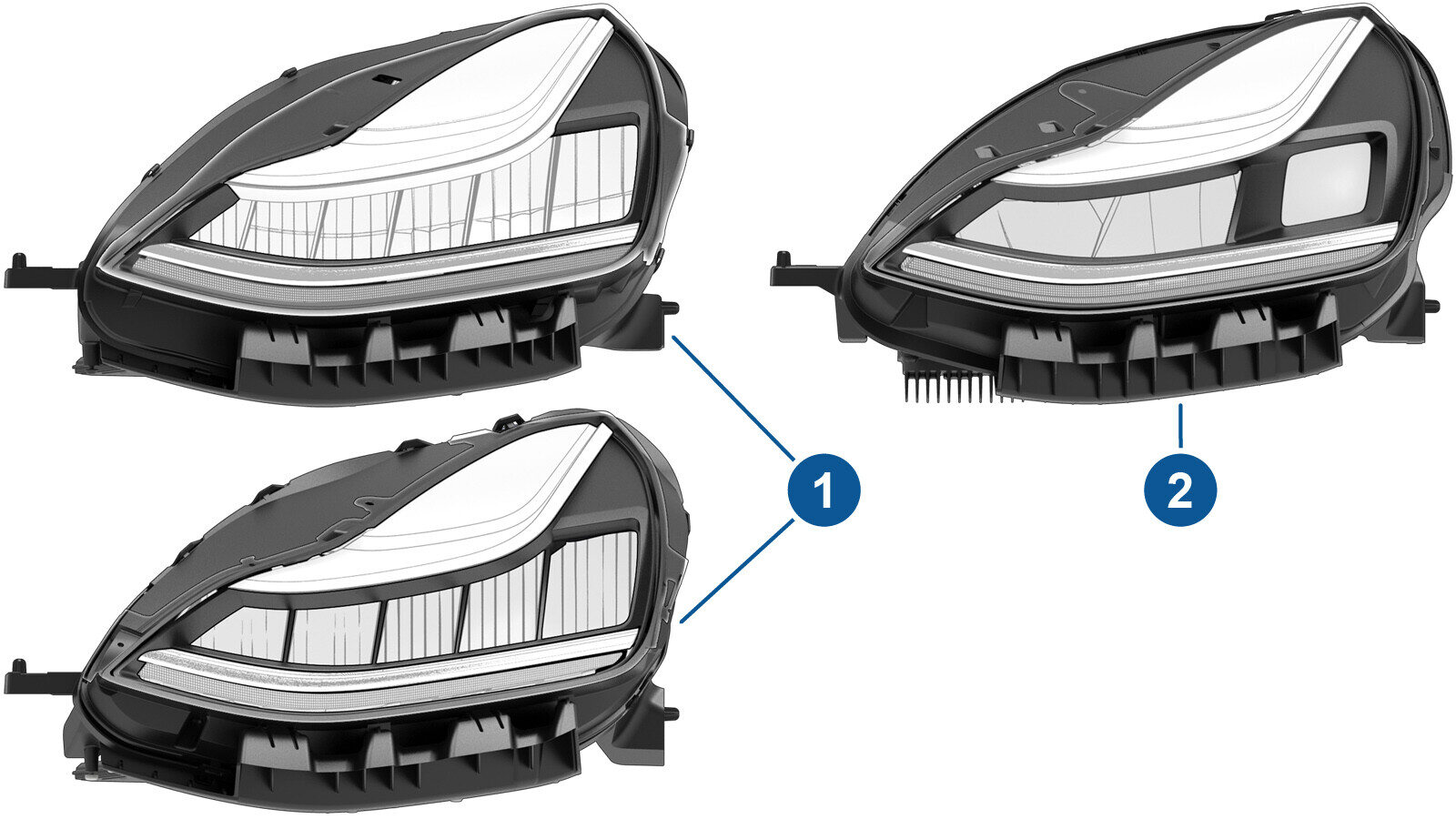

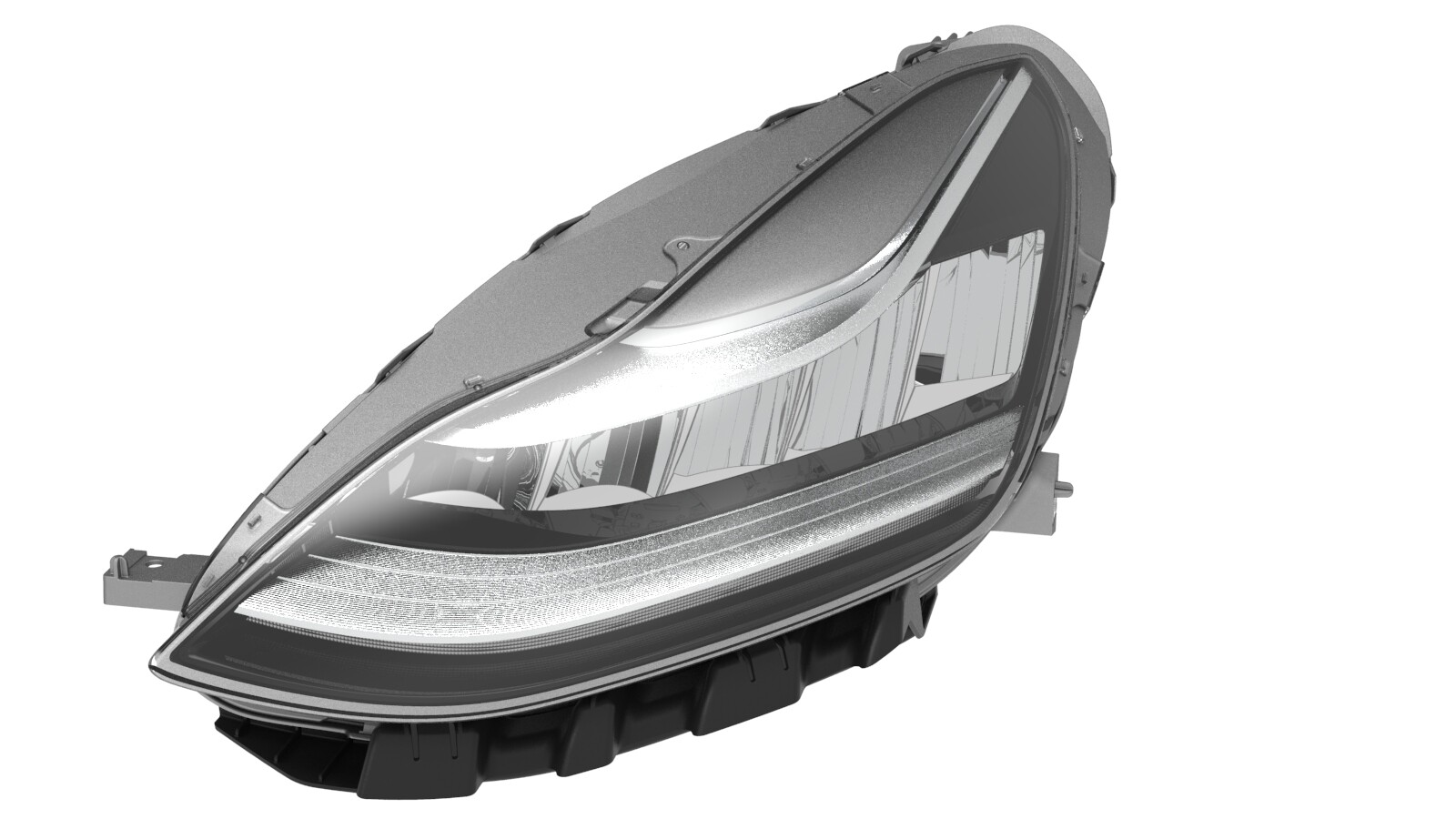

本程序不适用于“球形”大灯。球形大灯 (2) 在反光器和透镜方面有别于 SAE/ECE 大灯 (1)（如下所示）。有关球形大灯的调节指南，请参阅前照灯 - 调节 - 全球（墙壁法）。

借助墙壁调节前照灯

  1. 调整车位以便调节前照灯。车辆应：
    • 处于黑暗区域。
    • 停放在水平的地面上。
    • 与墙壁保持垂直，墙面白色亚光。墙壁的高和宽须至少为 6 英尺（1.83 米）和 12 英尺（3.76 米）。
  2. 确保按照技术规格对所有 4 个轮胎充气。
  3. 打开前备箱盖。
  4. 在触摸屏上，点击Controls（车辆图标），然后点击Software选项卡即可显示车辆固件版本。
    • 如果车辆运行 2018.36.8 或更高版本固件，则执行第 5 步。
    • 如果车辆运行较低版本固件，则将车辆固件更新至 2018.36.8 或更高版本。请参阅软件更新。
  5. 在车辆触摸屏上，点击控制 > 维护 > 调整大灯，以便启用“大灯调节模式”。
  6. 打开前照灯。
  7. 在距离地面 27.5 英寸（69.8 厘米）的墙壁上粘贴一段胶带，以指示光束应照射的位置。
  8. 在距离墙壁 25 英尺（7.62 米）的地面粘贴一条胶带，以便指示车辆应当停驻的位置。
  9. 车辆应与墙壁保持垂直，以使前饰板与上一步粘贴在地面的胶带齐平。
  10. 注意地面与驾驶位一侧大灯的中心投射大灯之间的高度。
  11. 在各中心投射大灯和墙壁之间画一条直线。在各线与墙壁的交点，标出上一步中提及的高度。
  12. 使用触摸屏打开近光大灯。
  13. 遮盖 RH 侧大灯，确保阻挡右侧大灯的全部光源。
  14. 使用方向盘上的左侧滚轮调节光束等级：目标 0.00" +/- 1.0"
    警告
    切勿坐在车内，否则将影响前照灯校准效果。
    注
    滚动滚轮与实际大灯调节之间可能有一定的延迟。

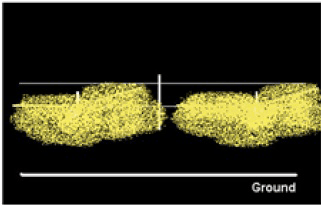

  15. 调节前照灯，使地面与墙壁上光束的右上部分之间的距离为 27.5 英寸（69.8 厘米）。
  16. 重复第 13 至 15 步，遮盖 LH 大灯并调节 RH 大灯。
  17. 关闭前备箱盖。
  18. 使用触摸屏关闭大灯。
