支架 - 尾灯 - LH(拆卸和更换)

校正代码 10017102 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 打开行李箱,拆下掀背车门 LH 止动块。
  3. 拆下行李箱底饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  4. 拆下行李箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  5. 拆下第二排座椅 LH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  6. 拆下第二排 LH 座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  7. 拆下第二排座椅 RH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  8. 拆下第二排 RH 座椅靠背。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  9. 拆下后备箱毡毯。请参阅地毯 - 后备箱(拆卸和更换)
  10. 松开将行李箱 LH 和 RH 侧饰板固定到车辆的夹子。
    图 1. LH 如图所示,RH 类似

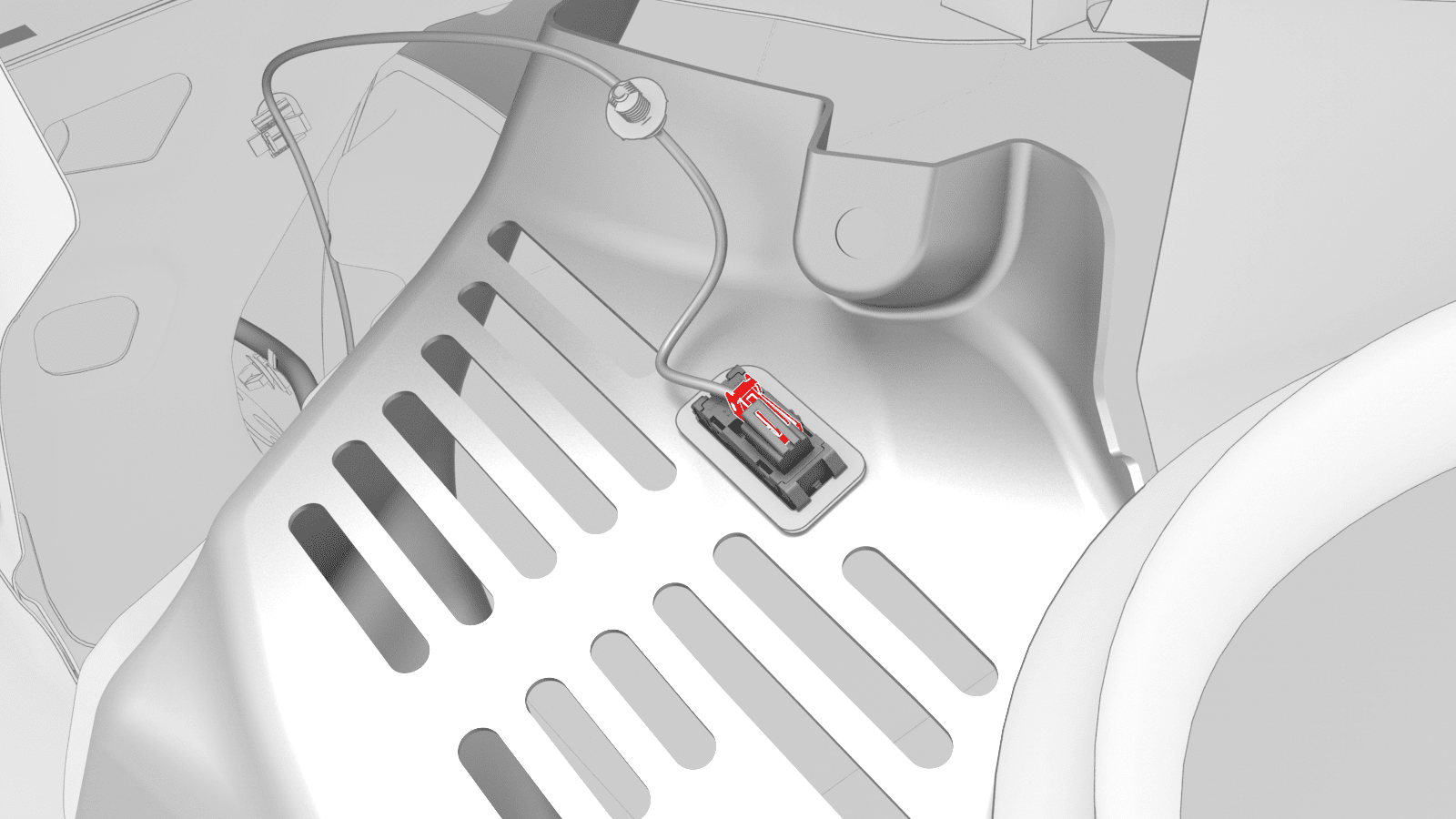

  11. 从行李箱 LH 和 RH 侧饰板上拆下地面照明灯连接器。
    图 2. LH 如图所示,RH 类似
  12. 从车上拆下行李箱 LH 和 RH 侧饰板。
    图 3. LH 如图所示,RH 类似
  13. 拆下 LH 和 RH 尾灯。请参阅尾灯 - LH(拆卸和更换)
  14. 拆下后饰板。请参阅饰板 - 后(拆卸和安装)

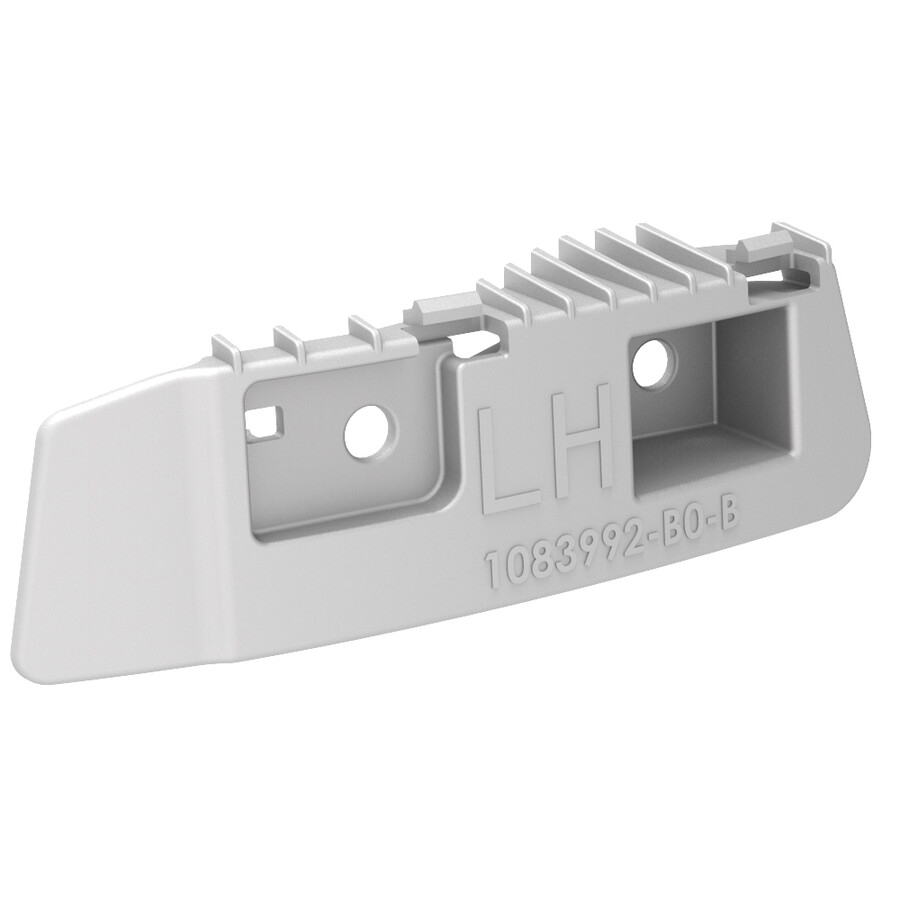

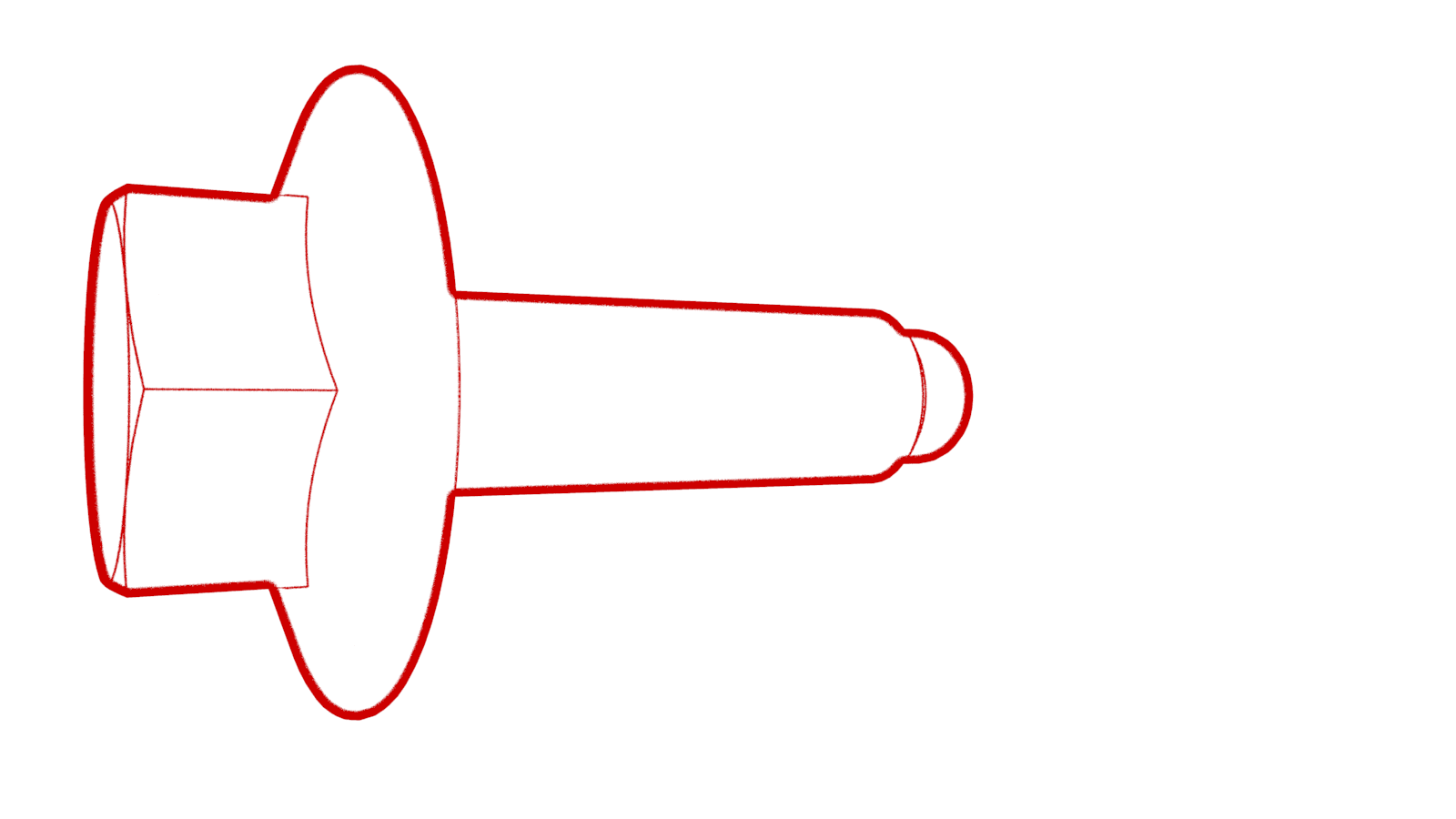

  15. 拆下将 LH 尾灯支架固定到车辆的螺栓,然后拆下 LH 尾灯支架。
    4 Nm (2.9 lbs-ft)

安装

安装程序与拆卸程序相反。
