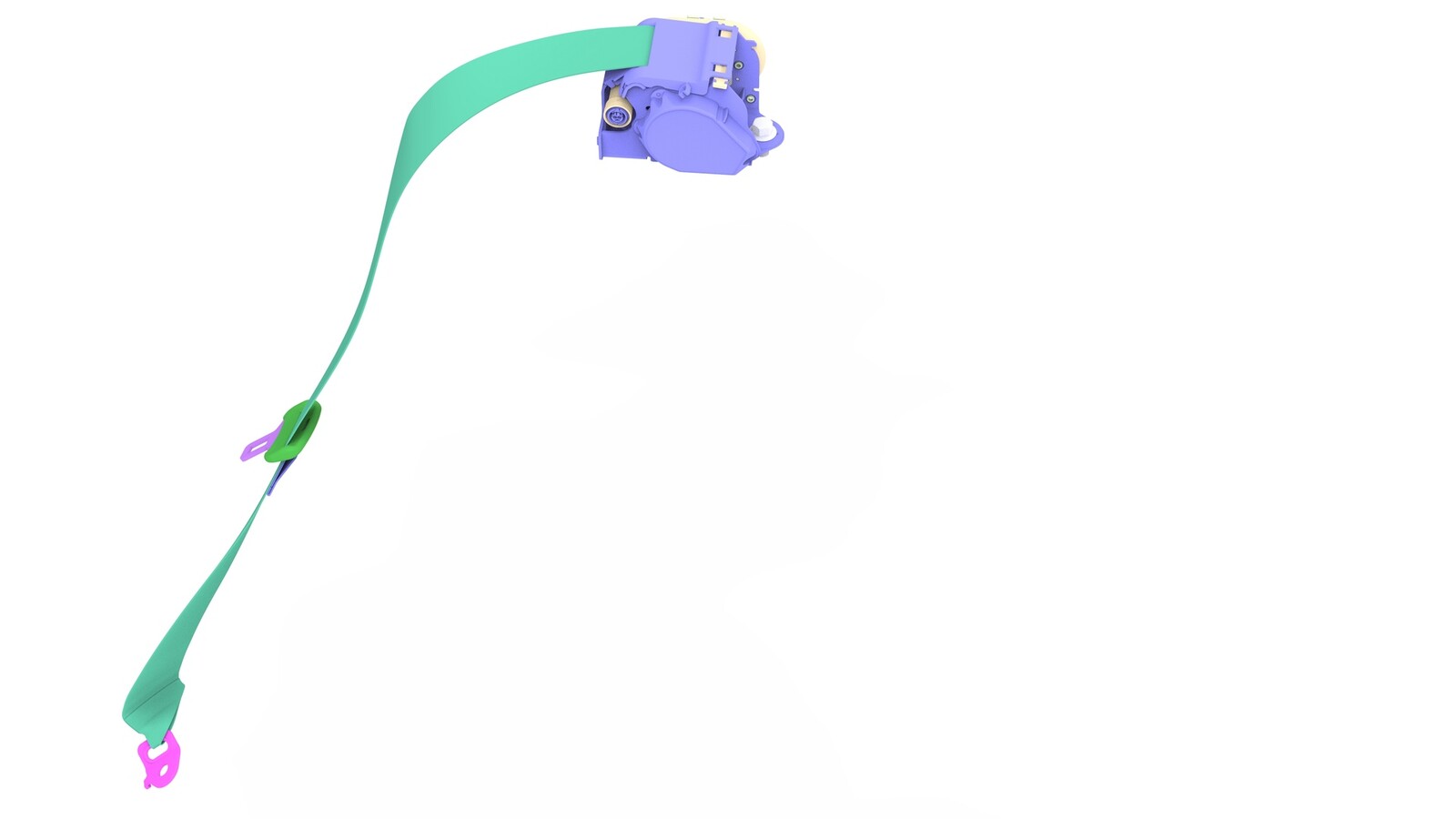

安全带 - 第二排 - LH（拆卸和更换）

校正代码 20056102 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024-12-10: 修正了错误的卷收器至车身紧固件扭矩值。

扭矩规格

表 1. 扭矩规格： 安全带 - 第二排 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排座椅左侧下部安全带锚固件固定到车身的螺栓
35 Nm (25.8 lbs-ft)
  • 15 毫米套筒
 更换
将座椅安全带卷收器固定到车身的螺栓
35 Nm (25.8 lbs-ft)
  • 13 mm 套筒
 更换

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  3. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  4. 拆下第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  5. 拆下左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  6. 拆下左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  7. 拆下左侧 C 柱后饰板。请参阅饰板 - C 柱 - 后部 - 左侧（拆卸和更换）。

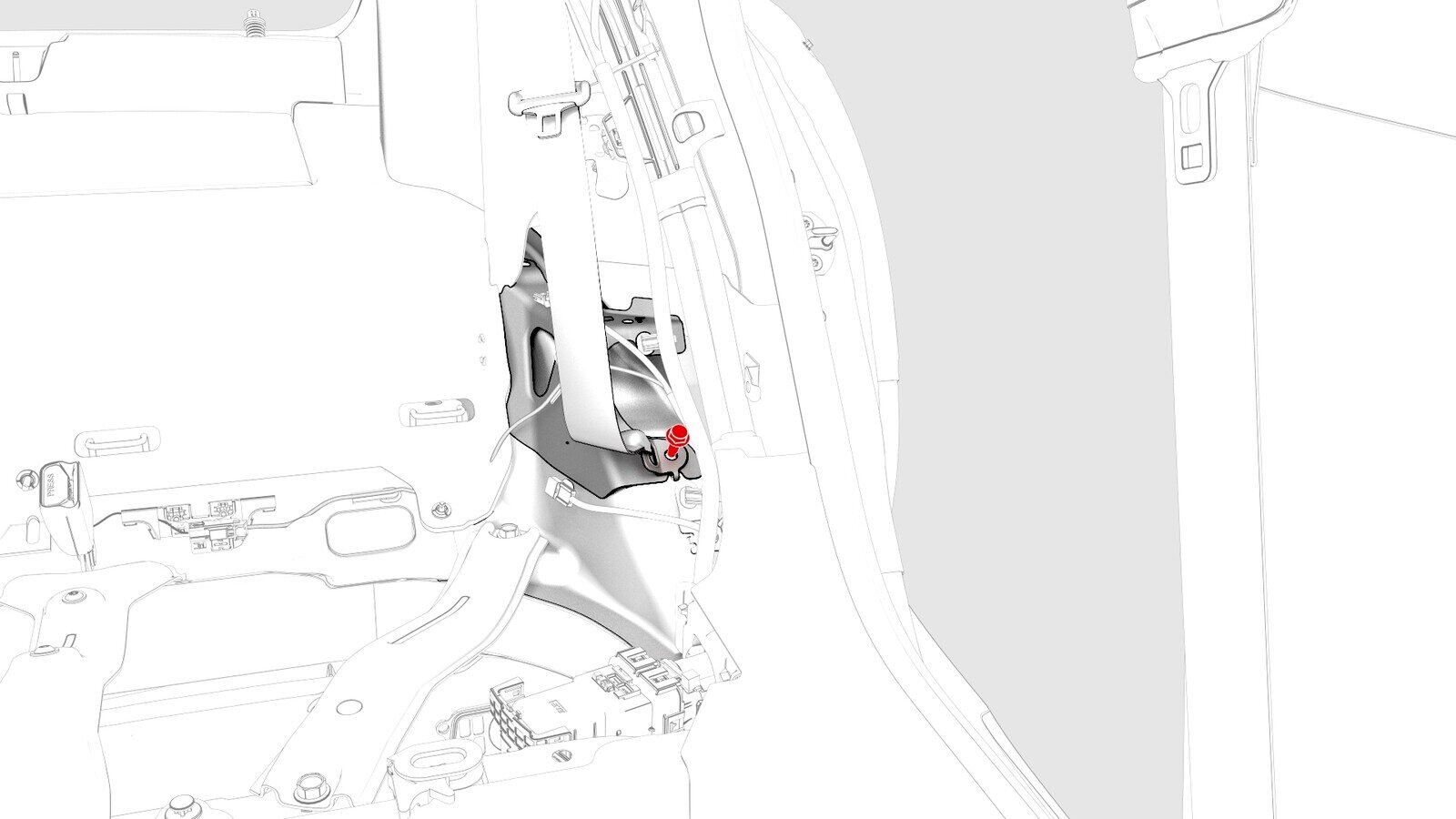

  8. 拆下并弃用将第二排左侧座椅下部安全带锚固件固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 15 毫米套筒

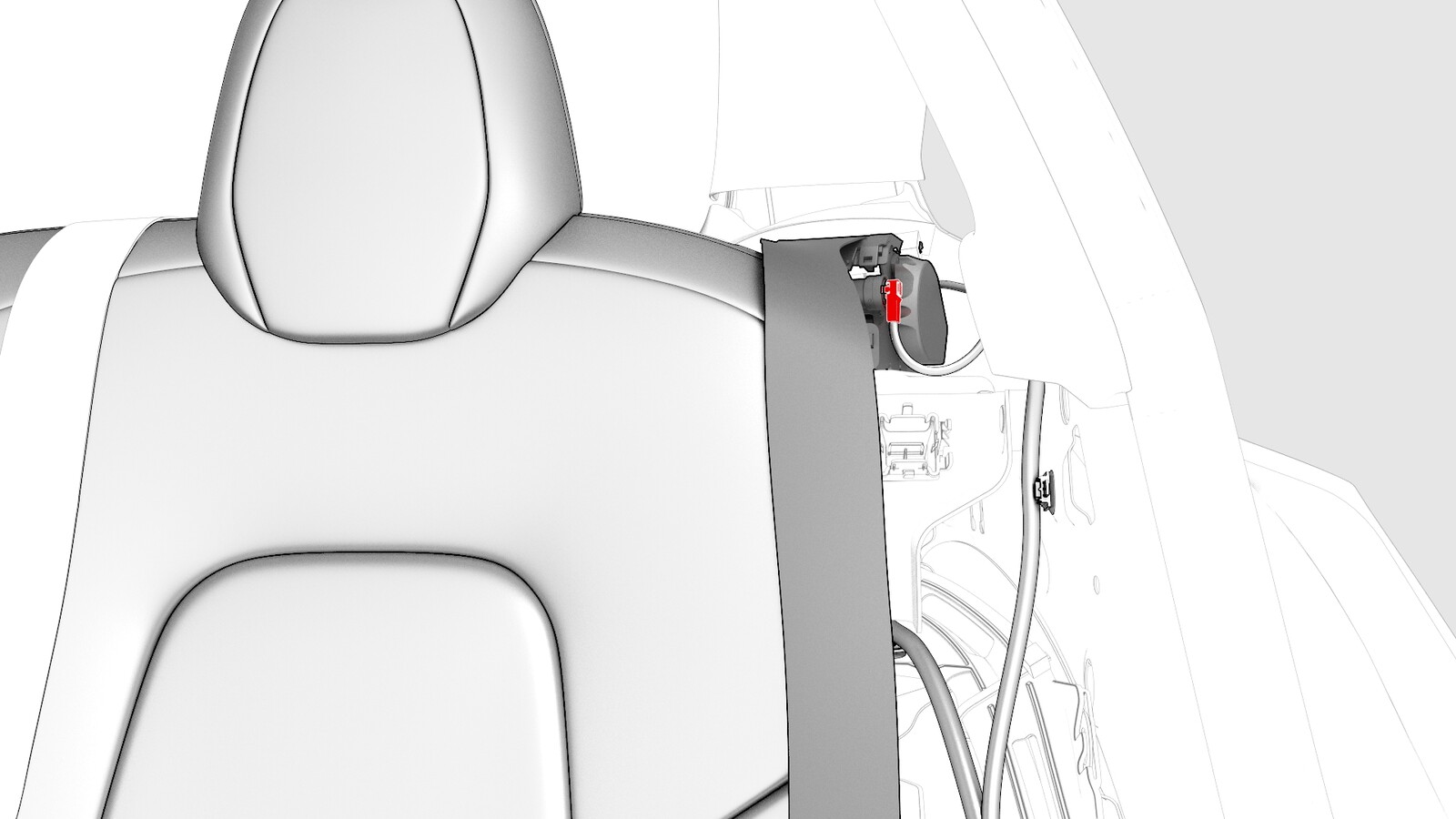

  9. 松开将边框固定到左后 C 柱上饰板的卡子（2 个），然后将边框从座椅安全带上滑下。
  10. 将座椅安全带穿过左后 C 柱上饰板，然后将饰板从车辆上拆下。

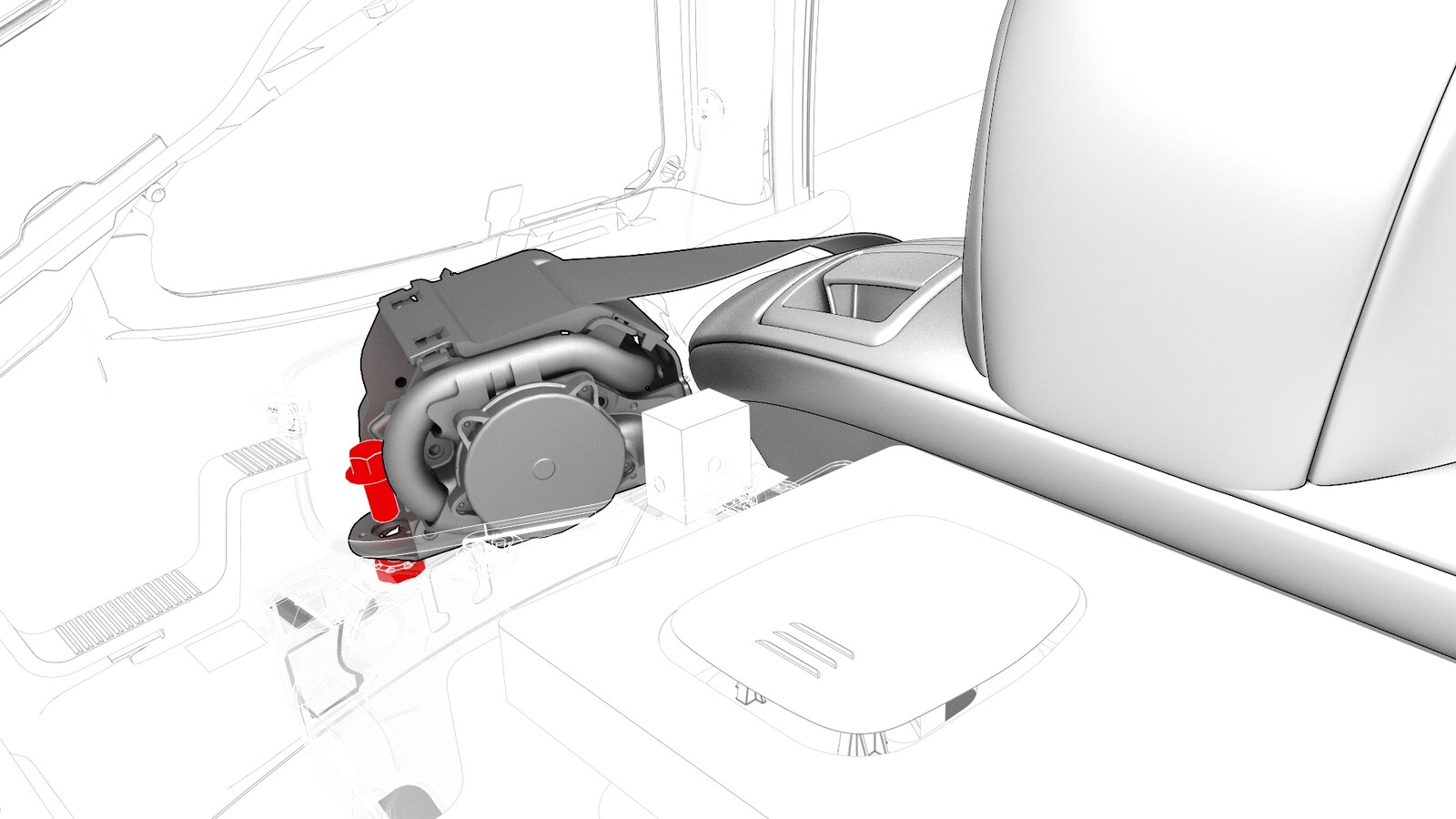

  11. 断开第二排左侧座椅安全带卷收器上的电气连接器。
  12. 拆下并弃用将第二排左侧座椅安全带卷收器固定到车身的螺栓，然后将卷收器从车辆上拆下。
    提示
    推荐使用以下工具
    • 13 mm 套筒

安装

  1. 将第二排左侧座椅安全带卷收器安装到车身，然后安装新的螺栓，将卷收器固定到车身。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  2. 将电气连接器连接到第二排左侧座椅安全带卷收器。
  3. 将边框安装到座椅安全带上，然后将卡子（2 个）固定到左后 C 柱上饰板。
  4. 安装将第二排左侧座椅下部安全带锚固件固定到车身的螺栓。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  5. 安装左侧 C 柱后饰板。请参阅饰板 - C 柱 - 后部 - 左侧（拆卸和更换）。
  6. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  7. 安装左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  8. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  9. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 安装驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
