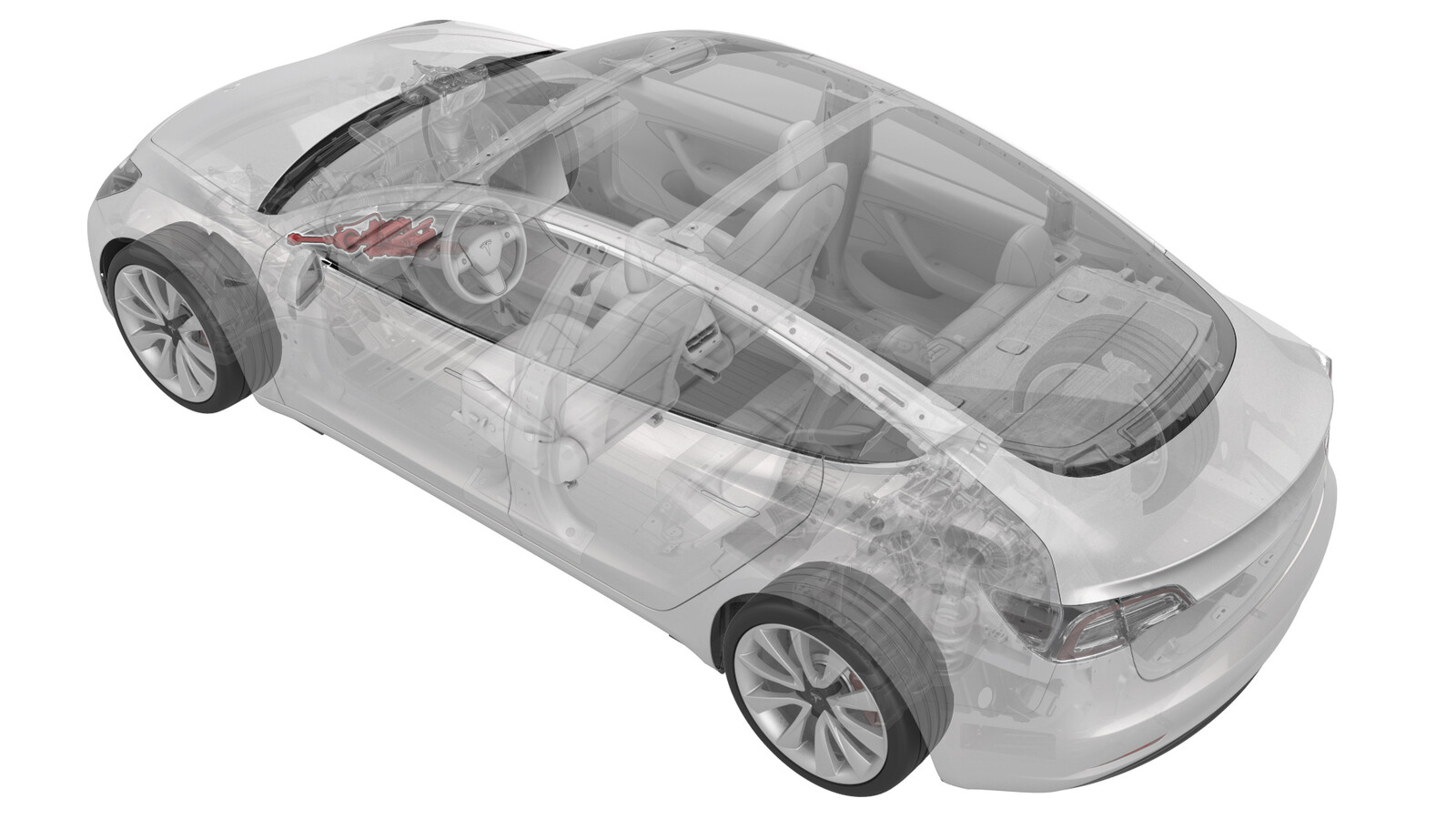

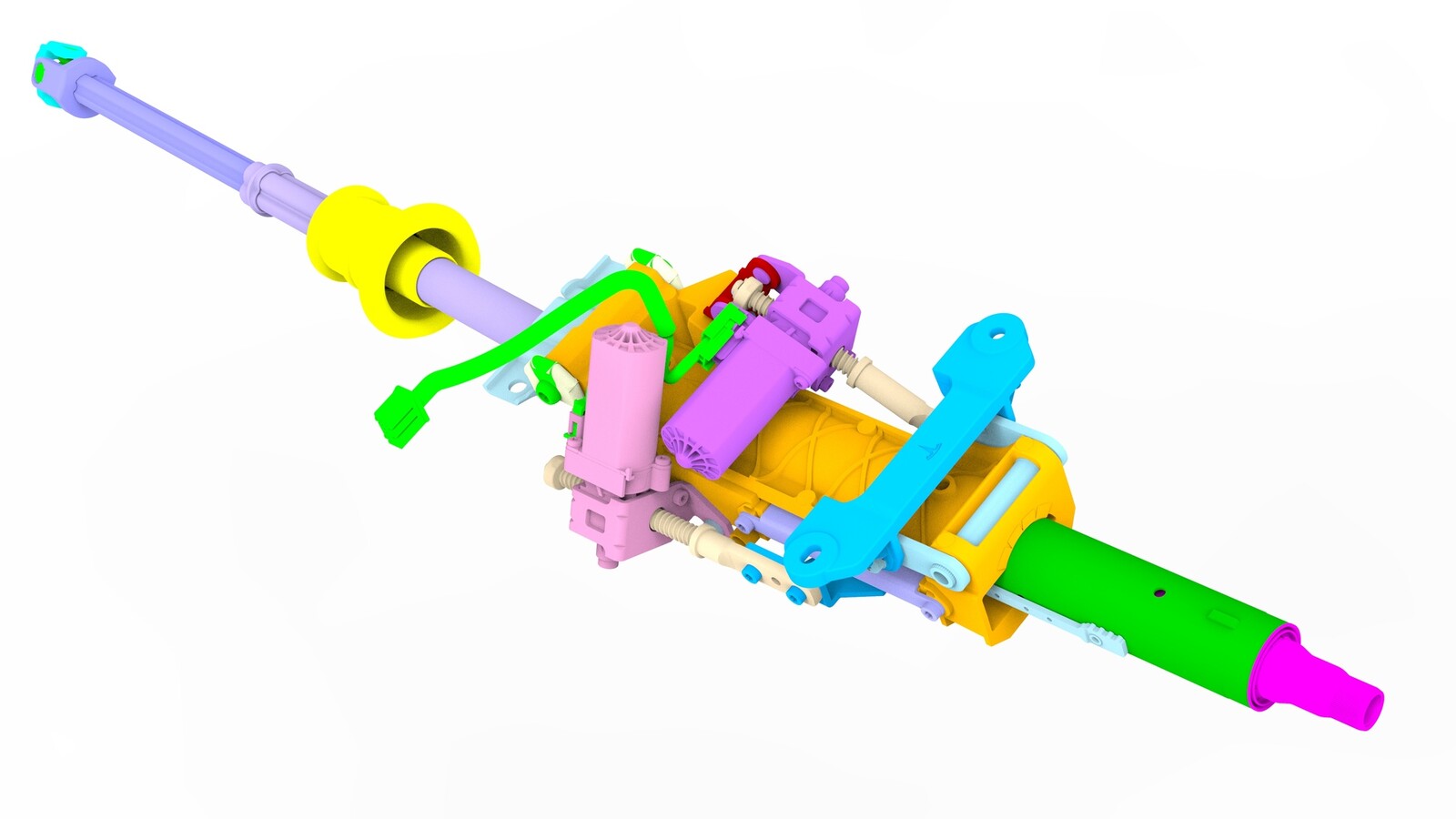

转向柱（左侧驾驶）（拆卸和更换）

校正代码 32051902 1.08 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 10 月 25 日：添加了“将卡子从旧转向柱转移到新转向柱上”的步骤。
  • 2023 年 11 月 9 日：更新了转向柱网关配置步骤。
  • 2023 年 9 月 22 日：交换了校准和网关配置变更的步骤。应在转向柱校准之前进行网关配置变更。
  • 2023 年 6 月 20 日：删除了双重配置步骤并更新了 Toolbox 例行程序。
Informational PurposesAn informational icon, calling your attention
注
引入了一种配备不同倾斜/伸缩调节电机的转向柱类型。如果更换后的转向柱的倾斜/伸缩电机发生变化，请参阅Toolbox 文章 3187900 了解有关配置设置的详细信息。

拆卸

  1. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  4. 拆下前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  5. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

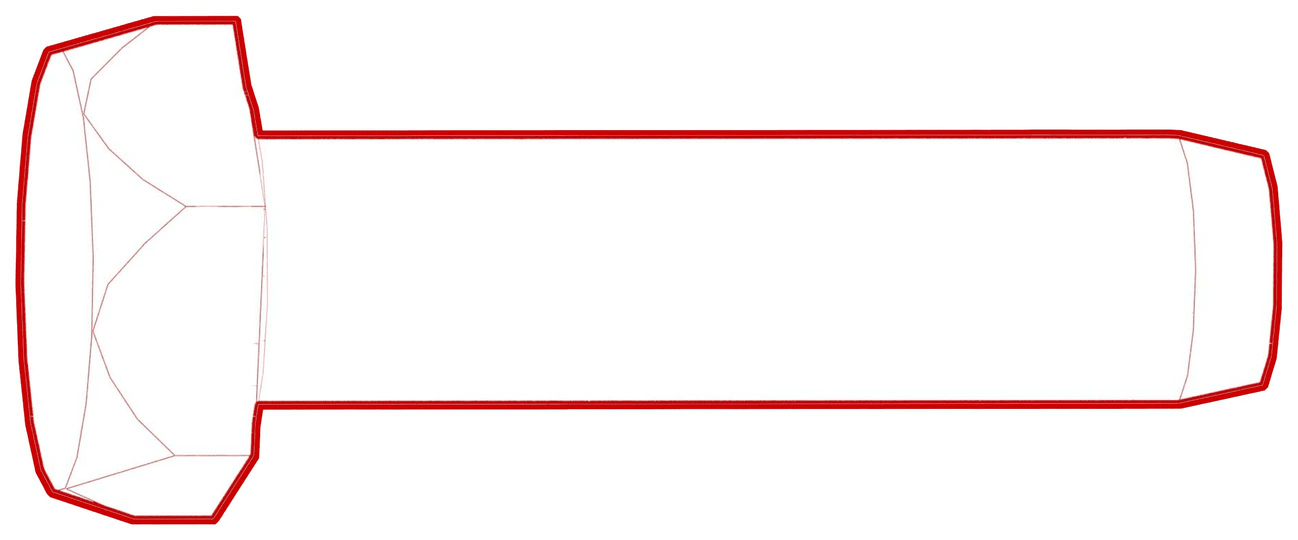

  6. 拆下将中间轴固定到转向齿条总成的螺栓，然后将中间轴滑至最上端。
  7. 将前排座椅移至最后端。
  8. 在车辆触摸屏上，点击Controls > Steering Column，然后使用方向盘左侧滚轮将方向盘充分向下、向外移动。
  9. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  11. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  12. 拆下仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  13. 拆下左右气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  14. 拆下仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  15. 拆下转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  16. 拆下左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  17. 拆下左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  18. 拆下驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  19. 拆下驾驶位膝部气囊（如有配备）。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  20. 拆下左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  21. 拆下将仪表板支架固定到左侧下部横梁处的螺钉（2 个）。
  22. 松开将转向柱下部间隙隔套固定到仪表板分总成的卡子（4 个），将间隙隔套向前上方提起，然后向下推动，以将间隙隔套从分总成上拆下。
  23. 在仪表板上粘贴遮蔽胶带，以保护转向柱上的开口。

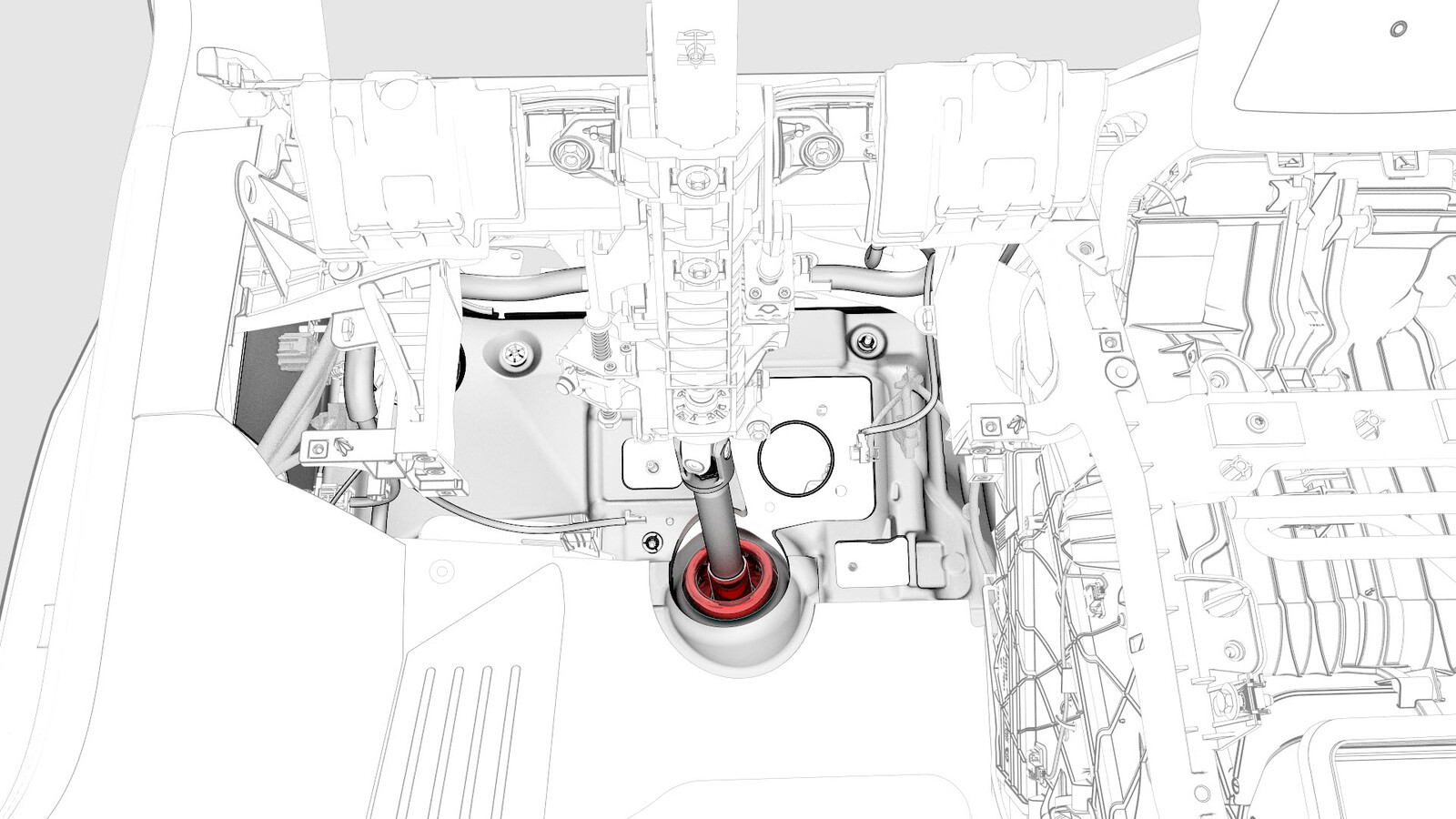

  24. 将转向轴护套从隔板上松开，然后将其向上拉离隔板。

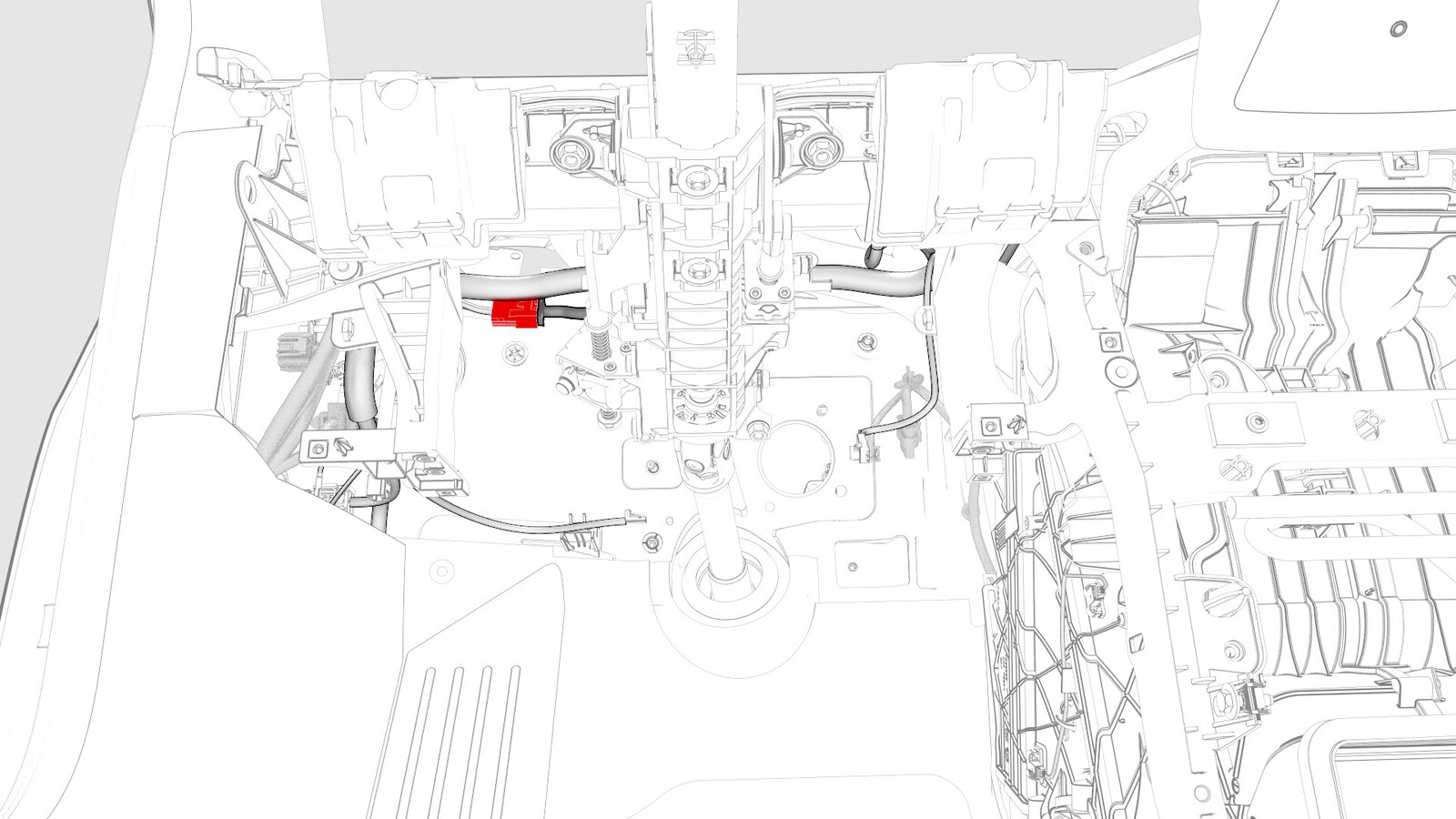

  25. 将电气线束从转向柱连接器上断开。

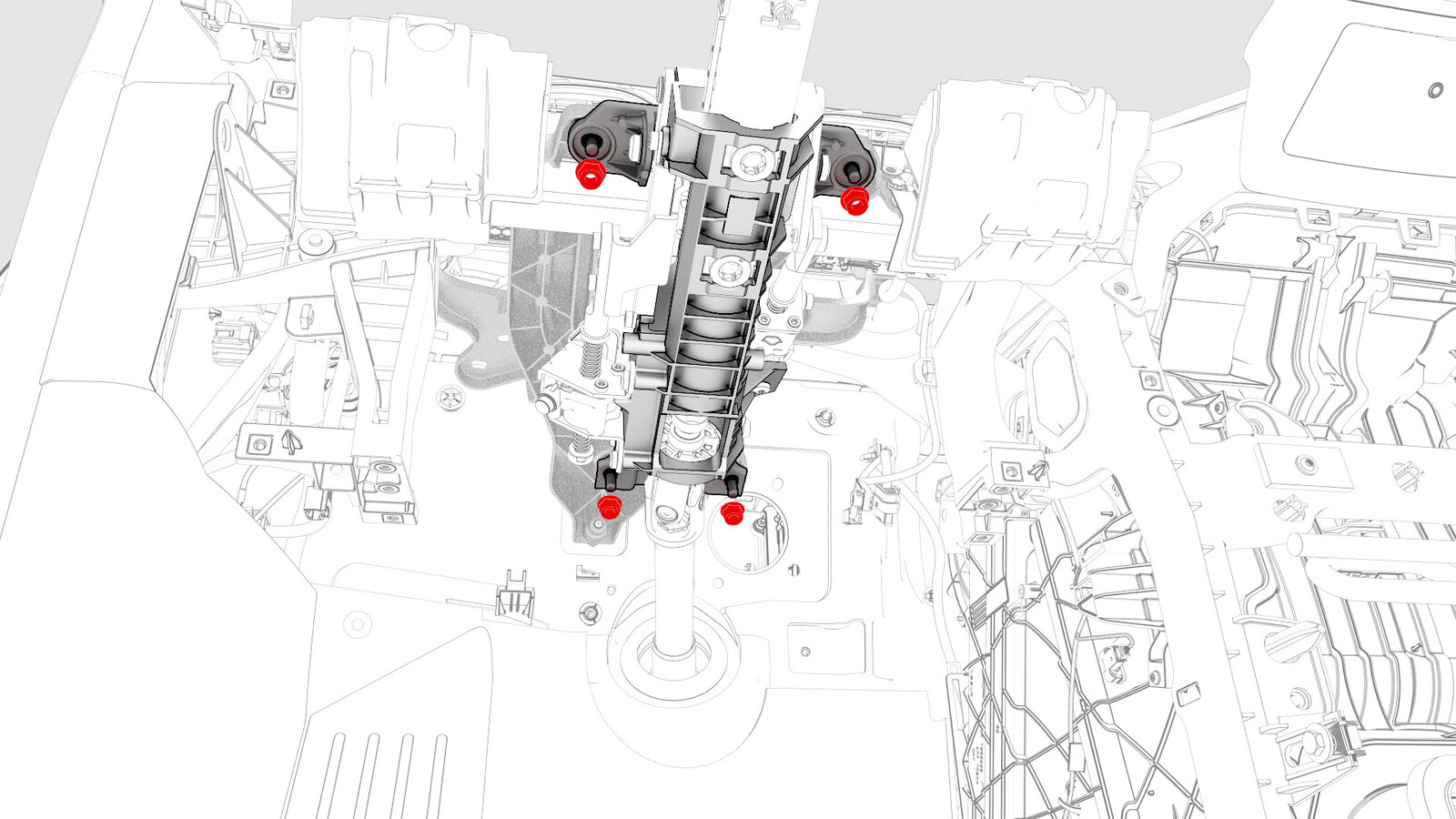

  26. 拆下将转向柱固定到横梁的螺母，然后将转向柱降至与支柱分离。

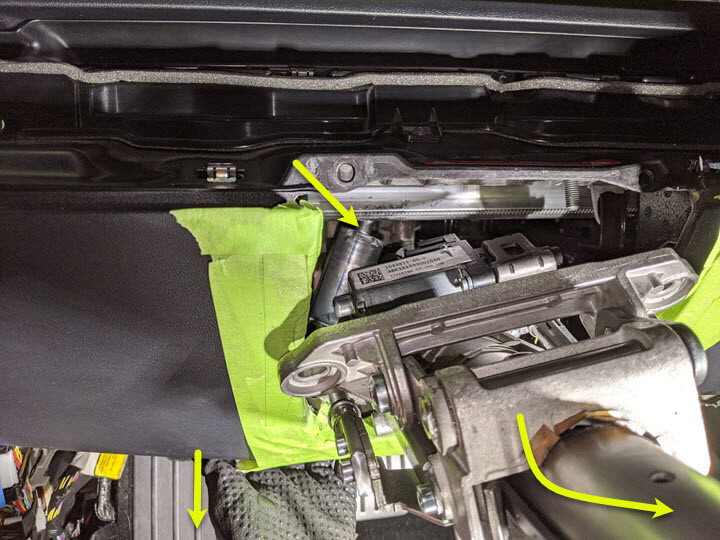

  27. 在协助下，朝车顶方向升起转向柱上部，将转向柱下方的仪表板支架向下拉动，留出空间，以使转向柱后电机从横梁下方通过，然后朝车尾方向小心地移出转向柱。

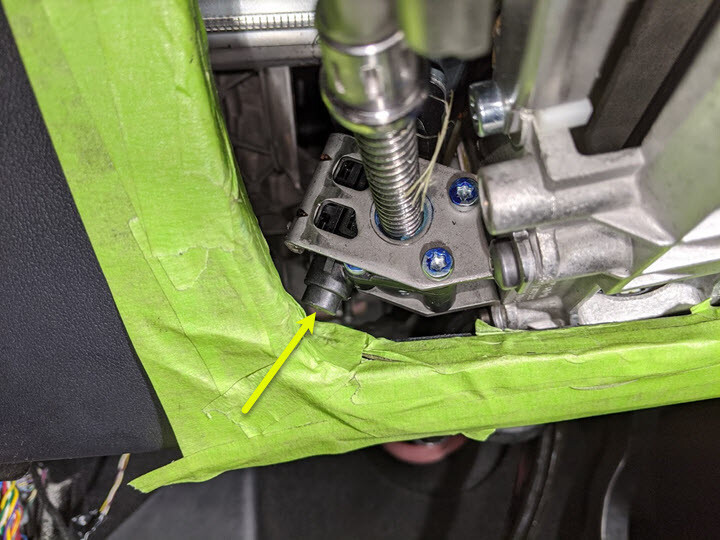

  28. 电机完全离开横梁后，向右旋转转向柱，使后电机下部与仪表板支架完全分离，然后继续将转向柱从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    确保中间轴套筒完全离开隔板。

安装

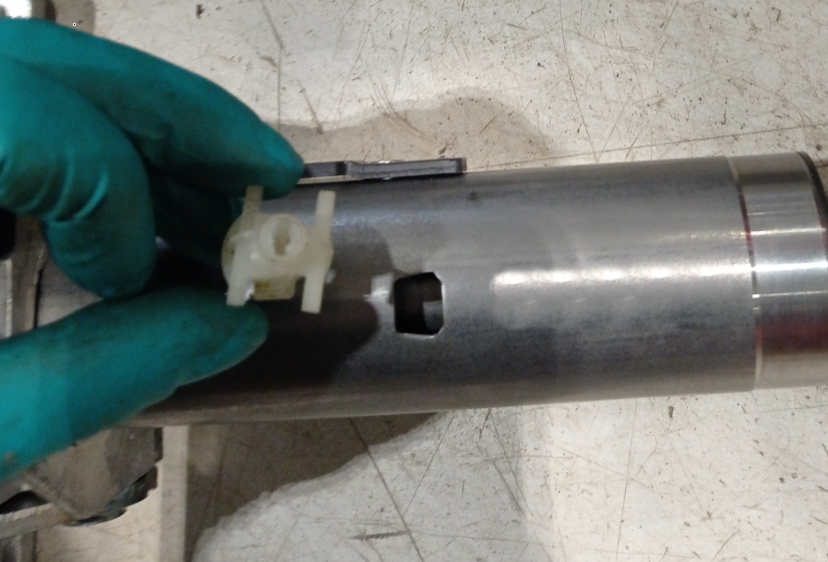

  1. 将旧转向柱上的卡子（零件号：1099272-00-E）转移到转向柱替换件上。
  2. 记录转向柱替换件的零件号，以便在后续设置网关配置的程序中使用。
  3. 在协助下，小心地移动转向柱的中间轴，使其从仪表板支架上的开口中穿过，向右旋转转向柱，使后电机下部完全离开仪表板支架开口，然后向左旋转。
  4. 朝车顶方向升起转向柱上部，将转向柱下方的仪表板支架向下拉动，留出空间，以使转向柱后电机从横梁下方通过，然后朝车头方向小心地移入转向柱，直至其就位于横梁支柱上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保中间轴套筒进入隔板。
  5. 安装将转向柱固定到横梁的螺母。
    15 Nm (11.1 lbs-ft)
  6. 将电气线束连接到转向柱连接器。
  7. 将转向轴护套紧固到隔板上。
  8. 揭下仪表板上的遮蔽胶带。
  9. 将转向柱下部间隙隔套向后上方提起，然后放下，以将间隙隔套安装到仪表板分总成上，然后紧固将间隙隔套固定到分总成的卡子（4 个）。
  10. 安装将仪表板支架固定到左下部横梁处的螺钉（2 个）。
    2.3 Nm (1.7 lbs-ft)
  11. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  12. 安装驾驶位膝部气囊（如有配备）。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  13. 安装驾驶位脚部空间盖板。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  14. 安装左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  15. 安装左侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  16. 安装转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  17. 安装仪表板主饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  18. 安装左右气波端盖。请参阅端盖 - 气波 - LH（拆卸和更换）。
  19. 安装仪表板左右端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  20. 安装方向盘。请参阅方向盘（拆卸和安装）。
  21. 安装驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  22. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  23. 将前排座椅移回原位。
  24. 在协助下，将中间轴向下滑动到转向齿条轴上，然后安装将中间轴固定到转向齿条轴的螺栓。
    18 Nm (13.3 lbs-ft)
  25. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  26. 安装前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  27. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  28. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  29. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  30. 将装有 Toolbox 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  31. 根据之前记录的转向柱替换件的零件号和本表确定安装的转向柱的类型。
    零件号 驱动 生产地点 配置值
    1044811-yy-z 左侧驾驶 弗里蒙特工厂 "BOSCH"
    1044816-yy-z 右侧驾驶 弗里蒙特工厂 "BOSCH"
    1044871-yy-z 左侧驾驶 上海超级工厂 "JE"
    1044876-yy-z 右侧驾驶 上海超级工厂 "JE"
    Informational PurposesAn informational icon, calling your attention
    注
    如果表中并未列出零件号：
    • 零件号 xxxxx1x-yy-z 配置值为 “BOSCH”。
    • 零件号 xxxxx7x-yy-z 配置值为 “JE”。
  32. 在 Toolbox 中，点击Dashboards > Infotainment Dashboard，点击Vehicle Configuration选项卡，将下拉菜单滑动至右侧steeringColumnMotorType，根据上表选择 “BOSCH” 或 “JE”，然后点击Apply Changes。
  33. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 “Column”，点击PROC_STEERING_COLUMN_CALIBRATIONSearch for routine in ToolboxSteering Column Calibration RoutineChassis / Steering - Calibrate Steering Column，点击Run，然后等待例行程序完成。
  34. 断开装有 Toolbox 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
  35. 将驾驶位和副驾位座椅移回原位。
  36. 将转向柱恢复原位。
  37. 升起两个前车窗，关闭两个前车门。
