徽标 - 后 - 左侧（拆卸和更换）（中国）

校正代码 12059565 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：

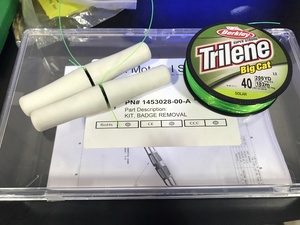

  • 1453028-00-A 徽标拆卸套件
  • 1049517-00-A Seam Roller, Silicone, 5"
  • 1042541-00-A 后部徽标夹具套件

拆卸

注
徽标一旦拆下，不得再重新安装。无论出于什么原因拆下徽标，均须换装新零件。
  1. 剪一段长度约为 24 英寸的钓鱼线。

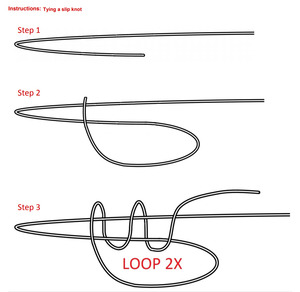

  2. 用钓鱼线的一端在一个把手上打一个活结。
  3. 用钓鱼线的另一端在另一个把手上打一个活结。
  4. 在后备箱与徽标之间来回移动钓鱼线，将 LH CN 徽标从后备箱上拆下来。

安装

  1. 用 IPA 湿巾清洁表面上的所有粘合剂残留物和碎屑，并等约 1 分钟待其晾干。

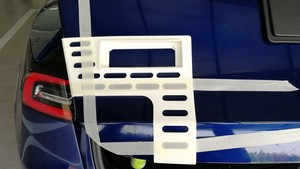

  2. 部分打开后备箱，将徽标固定件安装到后备箱上。
  3. 将 LH CN 徽标粘贴到后备箱上。
  4. 拆下 LH CN 徽标的前侧透明内衬。
    注
    此时切勿丢弃前侧透明内衬。
  5. 从后备箱上拆下徽标固定件。
  6. 将前侧透明内衬再次粘贴到徽标上，以便保护表面。
  7. 用叠缝滚压机除去粘合剂残留物，并将 LH CN 徽标完全粘在后备箱上。
  8. 拆下 LH CN 徽标的前侧透明内衬。
  9. 关闭后备箱。
