制动软管 - 挠性 - 前 - 左侧（拆卸和更换）

校正代码 33030302 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-12-12: 删除了连接/断开 12V/低压电源的步骤。
设备：

  • 1079041-00-A 爪型扩口螺母套件

警告
Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.
注
根据当地的环境法规处理使用过的制动液。

拆卸

  1. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下 LH 前车轮。请参阅 轮毂（拆卸和安装）。

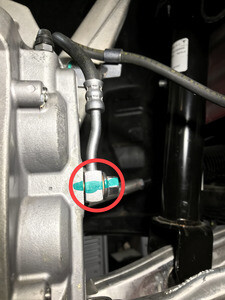

  3. 拆下将制动软管支架固定到 LH 前转向节的螺栓。
  4. 将机油排放容器放在左前制动软管下方。
  5. 拆下将制动软管固定到制动钳的螺栓，使制动液排空。
    注
    螺栓和垫圈 (x2) 是固定的，不能重复使用。如果螺栓已松脱或拆下，则需更换软管总成。
  6. 从位于震动软管支架上的制动软管拆下制动管路管束螺母，使制动液排空。

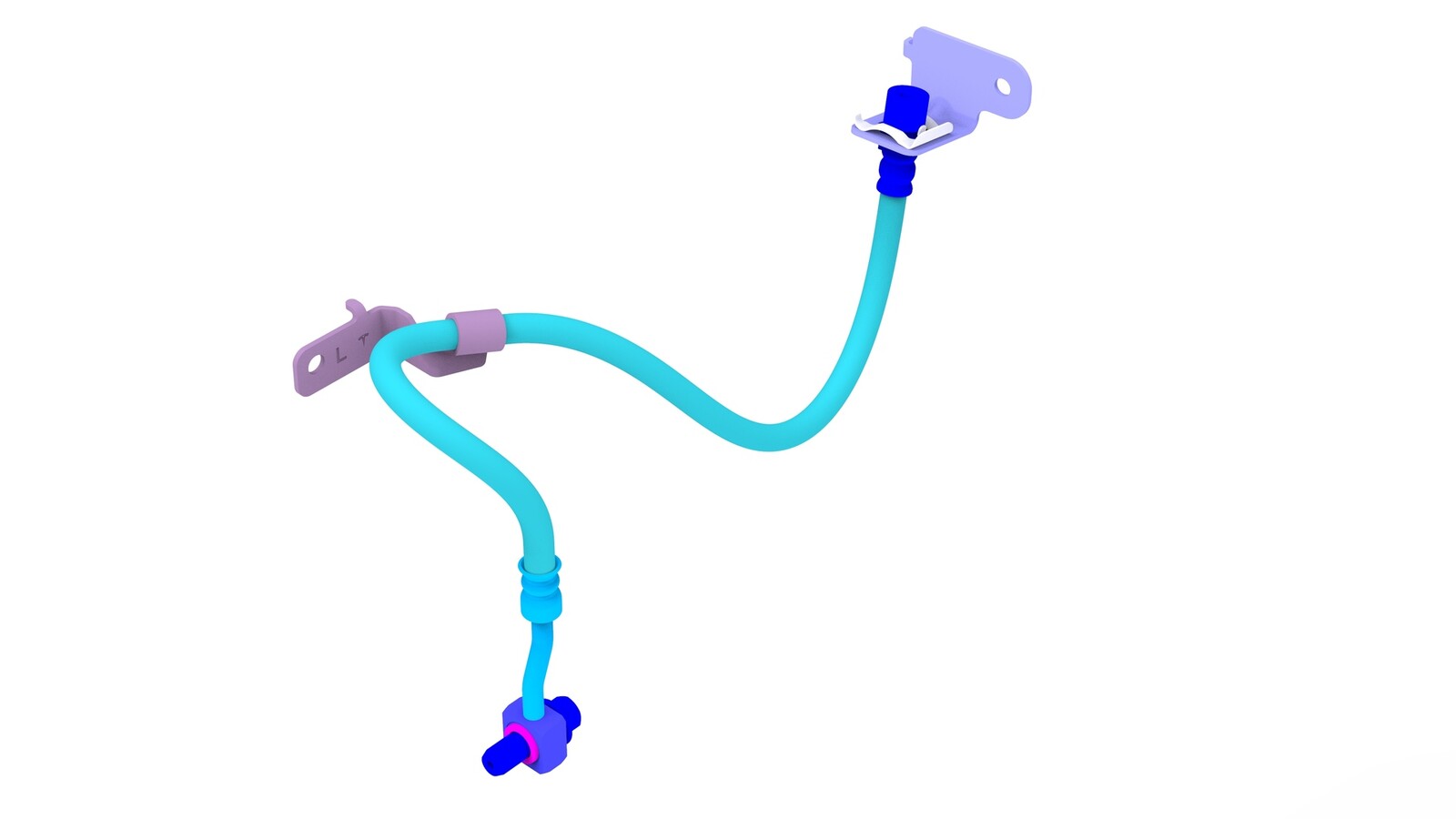

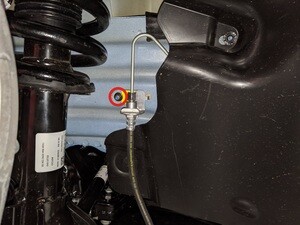

  7. 拆下将 LH 前震动支架固定到车身的螺母，然后从车上拆下 LH 前挠性制动软管。

安装

  1. 将 LH 前挠性制动软管放在车辆上，然后安装将 LH 前震动支架固定到车身的螺母。
    6 Nm (4.4 lbs-ft)
  2. 将制动管路插入震动软管支架上的制动软管中，然后使用爪形加长件将制动管路管束螺母安装到制动软管上。
    16 Nm (11.8 lbs-ft)
  3. 将制动软管安装到制动钳上。
    42 Nm (31.0 lbs-ft)
    注
    新软管总成上已装有螺栓和垫圈。
  4. 移走车辆下方的机油排放容器。
  5. 将制动软管固定到 LH 前转向节上，然后安装将制动软管支架固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
  6. 排放已维修过制动软管的制动钳。请参阅制动液排放 - 单个制动钳。
  7. 安装 LH 前车轮。请参阅 轮毂（拆卸和安装）。
  8. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  9. 执行道路测试以及制动片磨合程序，确保制动踏板触感和性能正常。请参阅 制动片 - 磨合。
    注
    将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
