前照灯 - 调节 - 欧洲、中东和非洲(墙壁法)

校正代码 17409100 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 4 月 1 日:更新了测量值和单位。
Informational PurposesAn informational icon, calling your attention
2019 年 6 月 30 日之前生产的 Model 3 车辆必须使用此程序进行调节。该日期之后生产的 Model 3 车辆也可使用大灯测试仪工具进行调节;请参阅前照灯 - 调节 - 欧洲、中东和非洲(工具法)

明确大灯类型

本程序适用于“球形”大灯。球形大灯 (2) 在反光器和透镜方面有别于 SAE/ECE 大灯 (1)(如下所示)。有关球形大灯的调节指南,请参阅前照灯 - 调节 - 全球(墙壁法)

借助墙壁调节前照灯

  1. 启用前照灯调节模式:
    1. 在车辆触摸屏上,点击Controls > Service > Adjust Headlights
    2. 如果系统提示您校准前照灯(图 A),请继续子步骤 c。如果系统提示您调节前照灯(图 B),请转至步骤 2。
      图 1. 图 A
      图 2. 图 B
    3. 按照触摸屏上的提示操作以校准前照灯。所有 4 项检查均由“红”变“绿”后,校准完成。
      Informational PurposesAn informational icon, calling your attention
      校准驾驶车程最长可达 2 公里(1.24 英里)。
      Informational PurposesAn informational icon, calling your attention
      为确保校准准确无误:
      • 启用驱动导轨后至少等待 1 秒,然后再换入Drive
      • 关闭所有车门,执行校准驾驶期间请勿打开车门。
      • 停车后至少等待 1 秒,然后再打开车门。
      • 车辆倒车距离不得超过 10 米。如果因车库条件而无法避免此情况,请在车辆离开车库后再开始前照灯校准。
    4. 前照灯校准完成后,可以对前照灯进行调节。继续执行下一步骤。
  2. 在距离地面 60 厘米(23.6 英寸)的墙壁上粘贴胶带(距离 X)。
    图 3. 将胶带粘贴在墙壁上 60 厘米高处
  3. 将胶带粘贴在距离墙壁 9.5 米(31.2 英尺)的地面上,使前照灯与墙壁相距 10 米(32.8 英尺)。
    Informational PurposesAn informational icon, calling your attention
    欧盟地区车辆的前照灯光束需向下倾斜 1 %。例如,停在距墙壁 10 米(32.8 英尺)远的车辆,光束应向下倾斜 10 厘米(3.9 英寸),从前照灯透镜高度 70 厘米(27.6 英寸)降至墙壁上 60 厘米(23.6 英寸)的高度。
  4. 将车辆停放在与墙壁垂直的平整表面上,使前饰板与地板上的胶带对齐。
    图 4. 将胶带粘贴在地板上并与前饰板对齐
  5. 确保按照技术规格对所有 4 个轮胎充气。
  6. 使用激光测量仪确保车辆停放位置与墙壁垂直。测量从两个前轮毂中间到墙壁的距离。测得两侧前轮毂中间到墙壁的距离应该相同。如果测量值不一样,则相应地重新停放车辆。
  7. 用激光测量仪确定车辆的中心点。使激光测量仪垂直于墙壁,将激光投射到车辆的中心点上。用一段胶带在墙上标记出中心线。
    图 5. 确定车辆中心线
  8. 在中心线的两侧水平测量 72 厘米(28.3 英寸)(距离 Y),然后标记出这些测量值。

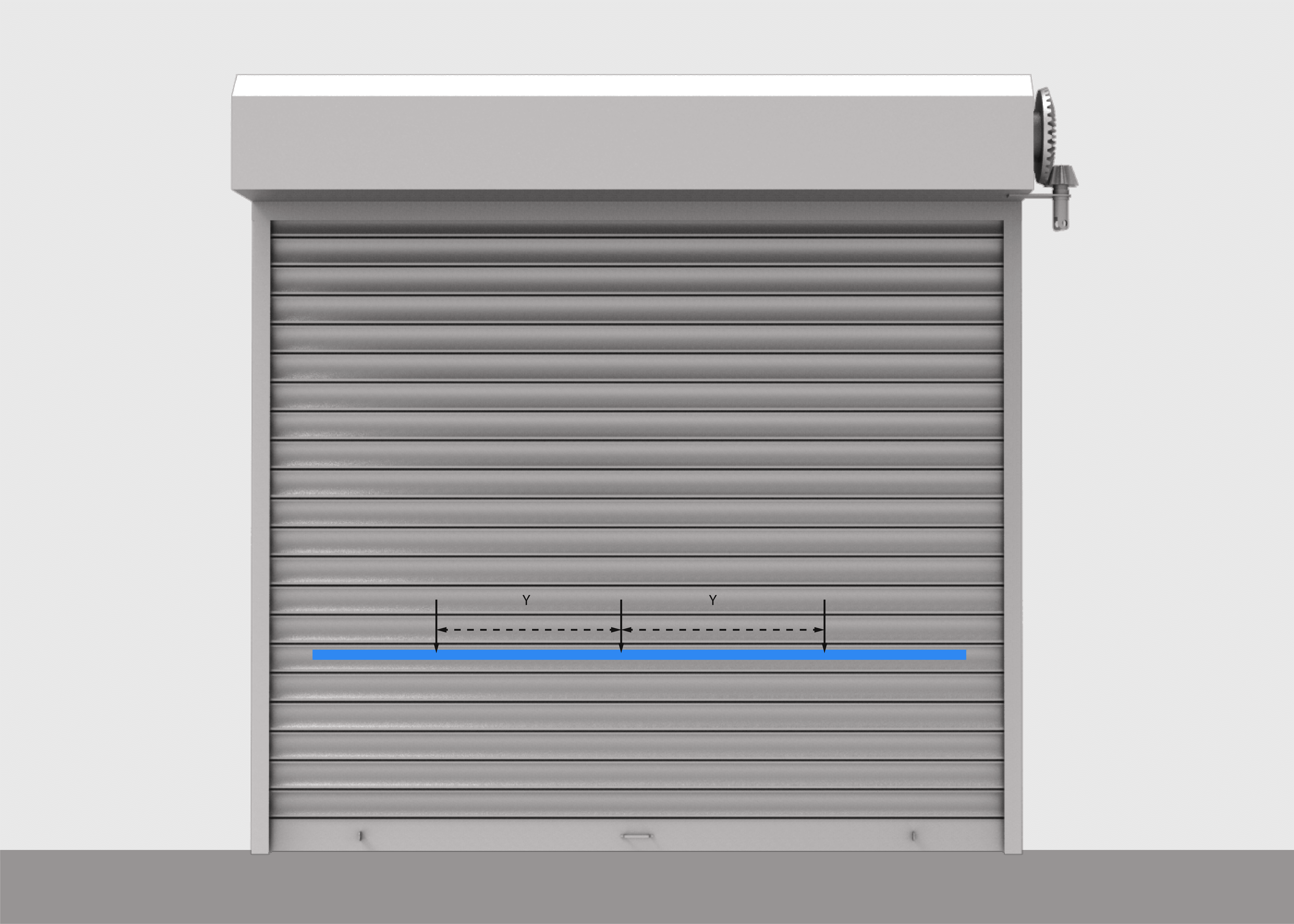

    图 6. 距离中心测量 72 厘米
  9. 给在上述步骤中作出的标记增添一段垂直胶带,成为水平大灯调节的目标。

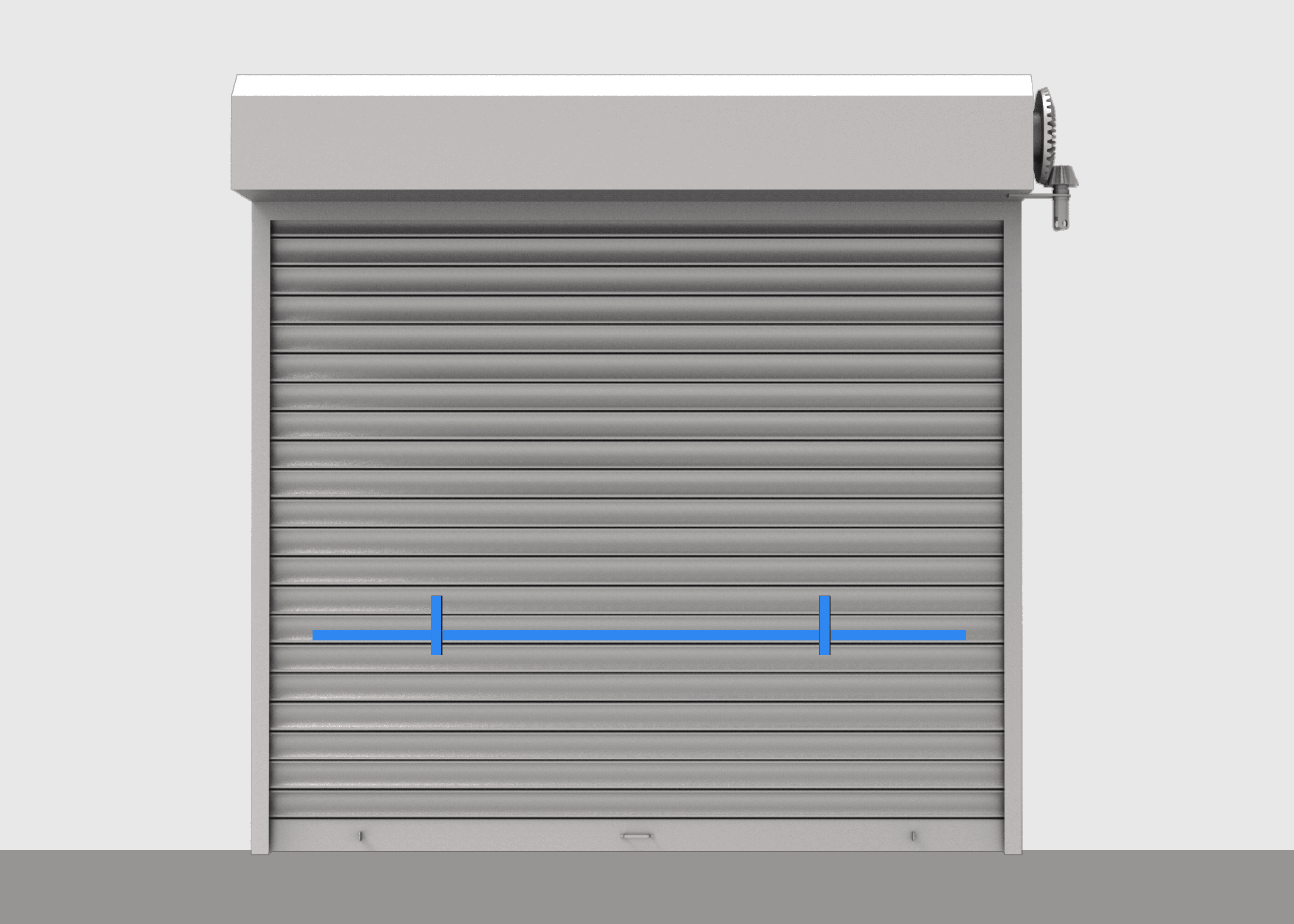

    图 7. 创建对齐目标
  10. 打开左前车门。
  11. 在驾驶位座椅上放置重约 75 千克(165 磅)的重物。
  12. 如果尚未激活,请进入大灯调节模式。在车辆触摸屏上,点击:控制 > 维护 > 调节大灯
  13. 用车间毛巾完全遮盖右侧前照灯。

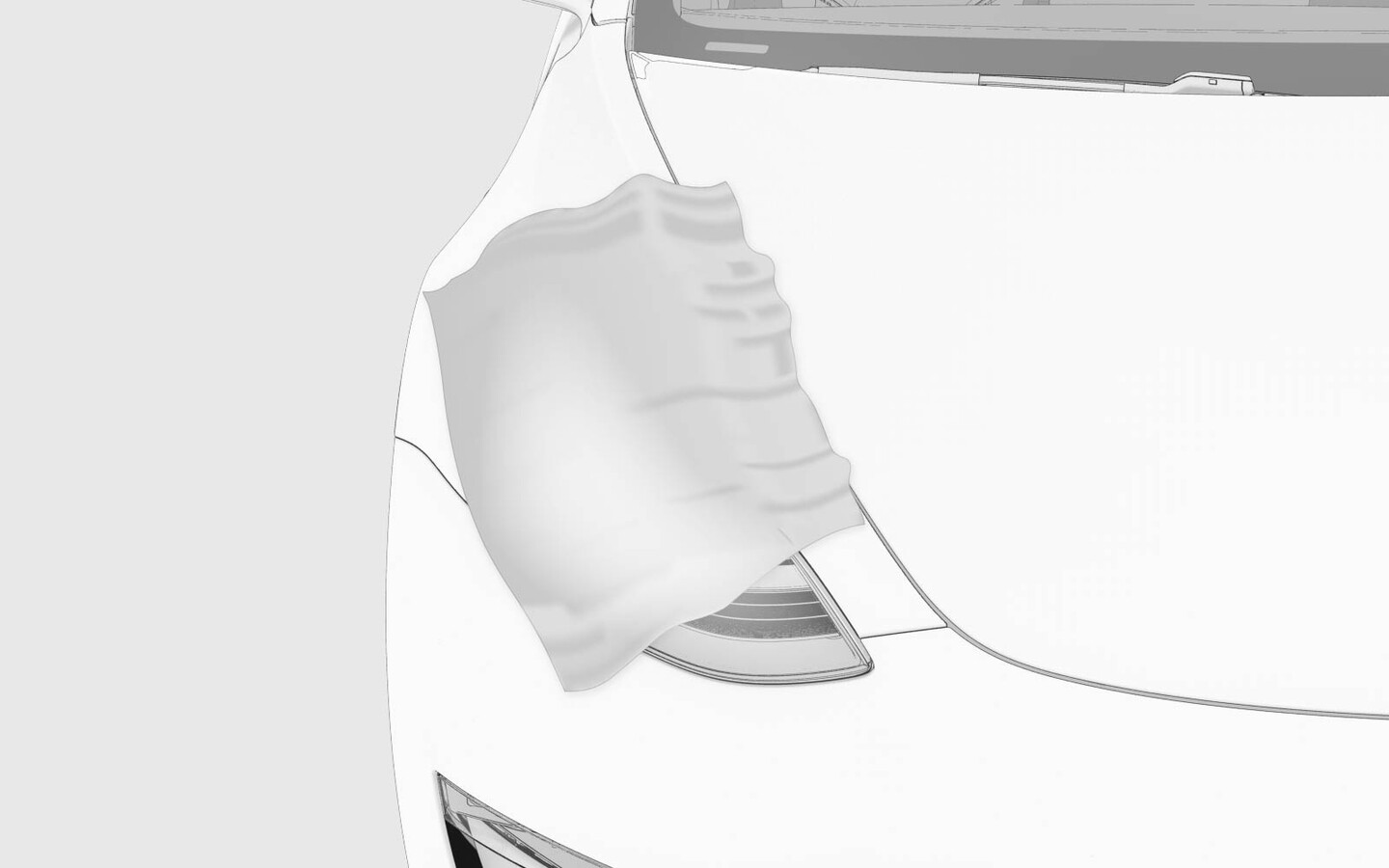

    图 8. 遮盖右大灯
  14. 在车辆触摸屏上选择
  15. 使用方向盘上的左侧滚轮调节光束等级。调节 LH 大灯,使光束右上部对齐墙壁上的胶带标记,有角度的部分如图所示对齐。

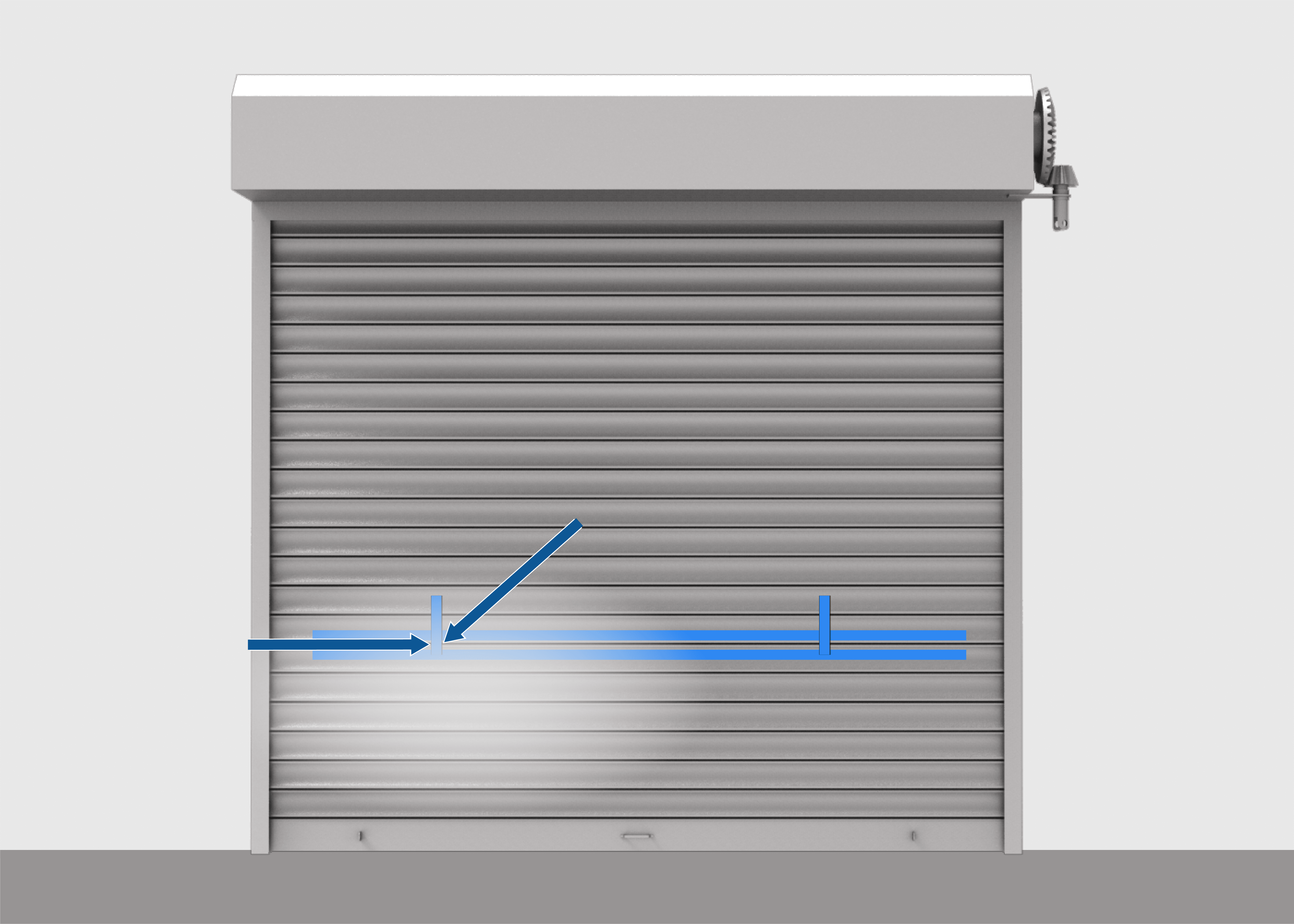

    图 9. 调节 LH 大灯光束
  16. 左侧前照灯调节完成后,拆下右侧前照灯遮盖物。
  17. 使用车间毛巾完全遮盖左侧前照灯。
    图 10. 遮盖左侧前照灯
  18. 在车辆触摸屏上选择
  19. 使用方向盘上的右侧滚轮调节光束等级。调节 RH 大灯,使光束右上部对齐墙壁上的胶带标记,有角度的部分如图所示对齐。

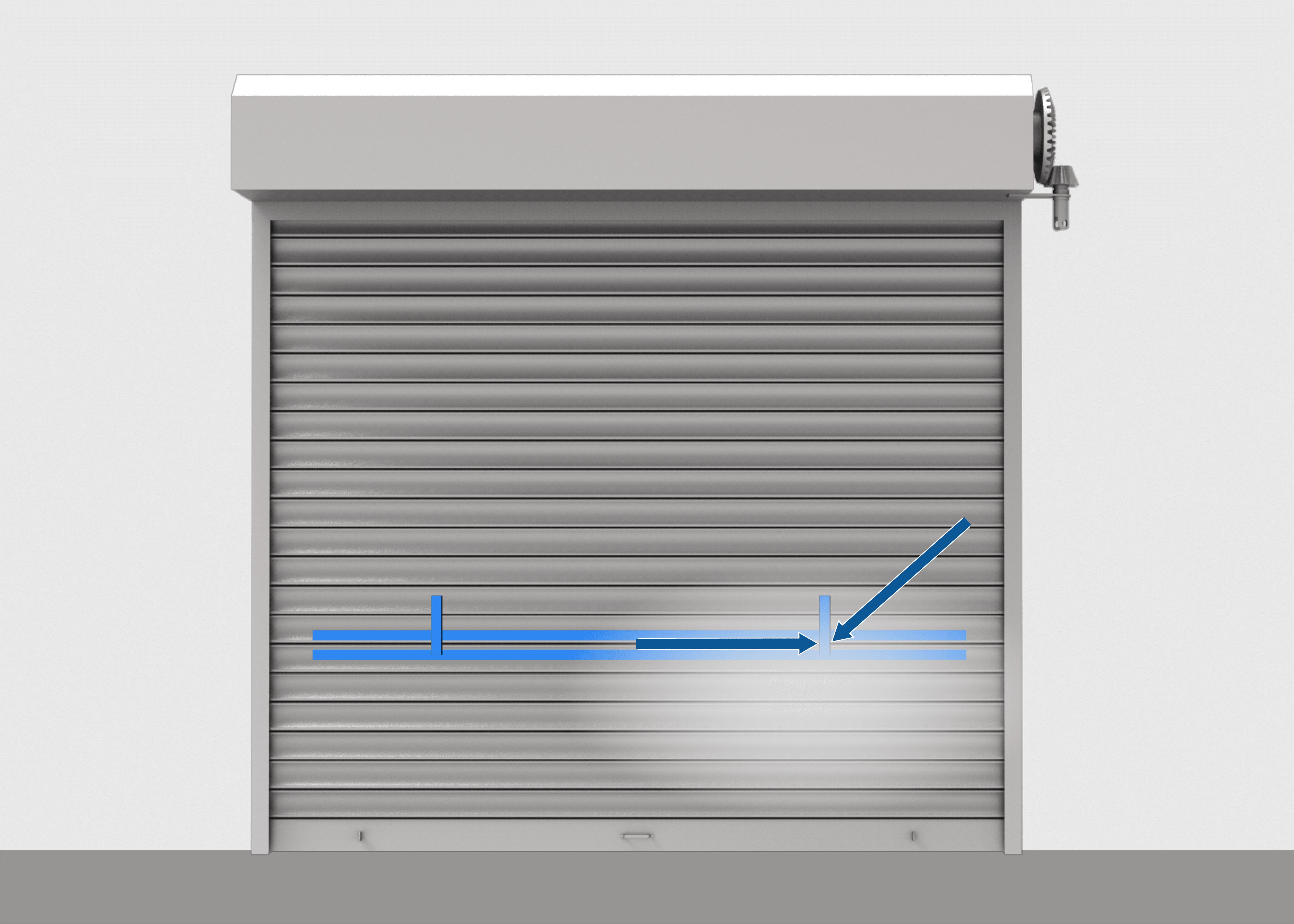

    图 11. 调节右侧前照灯光束
  20. RH 大灯调节完成时,移开 LH 大灯遮盖物。
  21. 从车辆中央显示器上退出大灯调节模式。
  22. 移走驾驶位座椅上的重物。
  23. 关闭左前车门。
