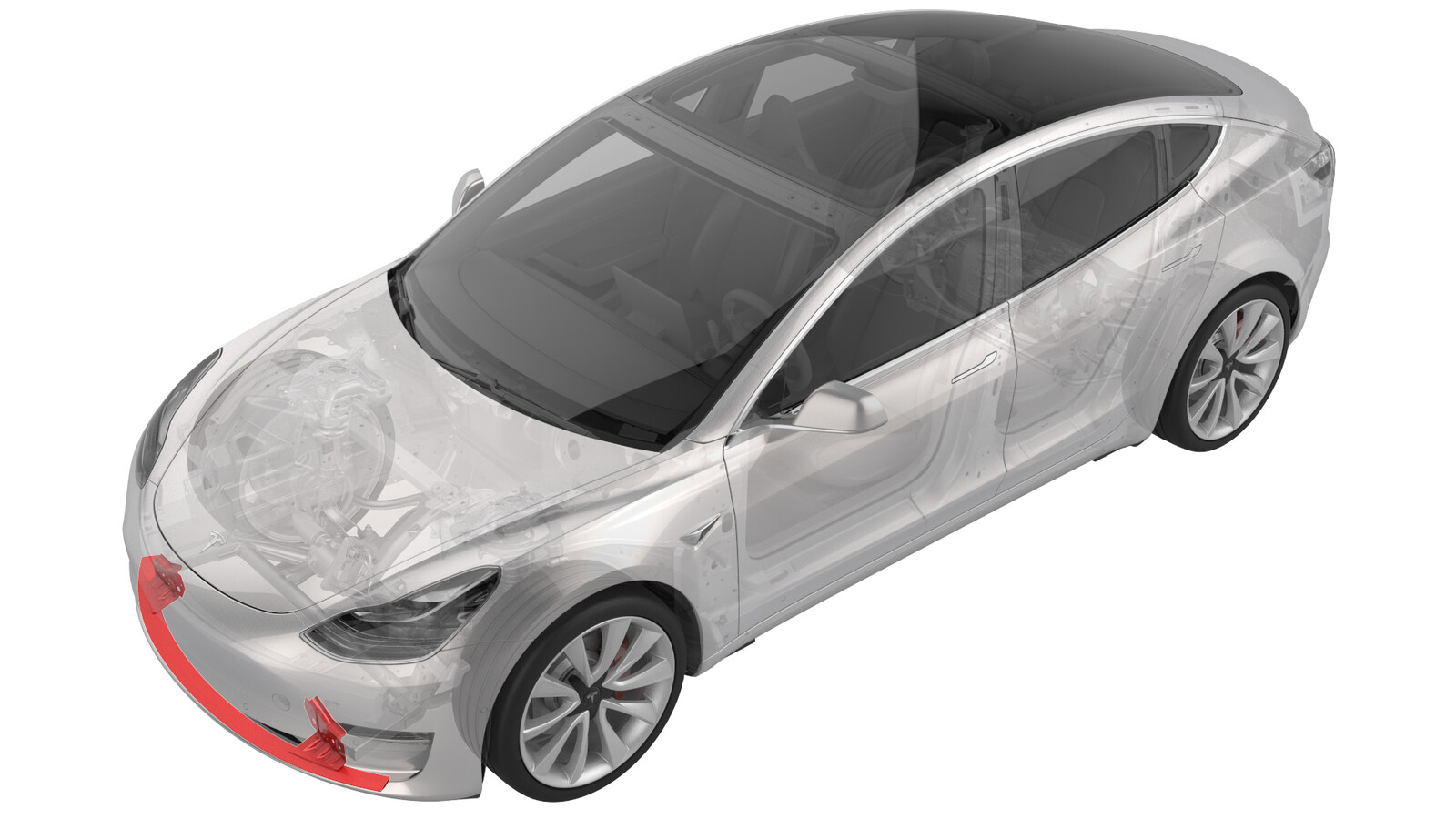

踝部止动爪（拆卸和更换）

校正代码 10011202 0.84 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
踝部止动爪的边角非常锋利，可能会造成人身伤害。执行本程序时，请务必穿戴合适的个人防护装备 (PPE) 并注意尖锐边缘。

拆卸

  1. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。

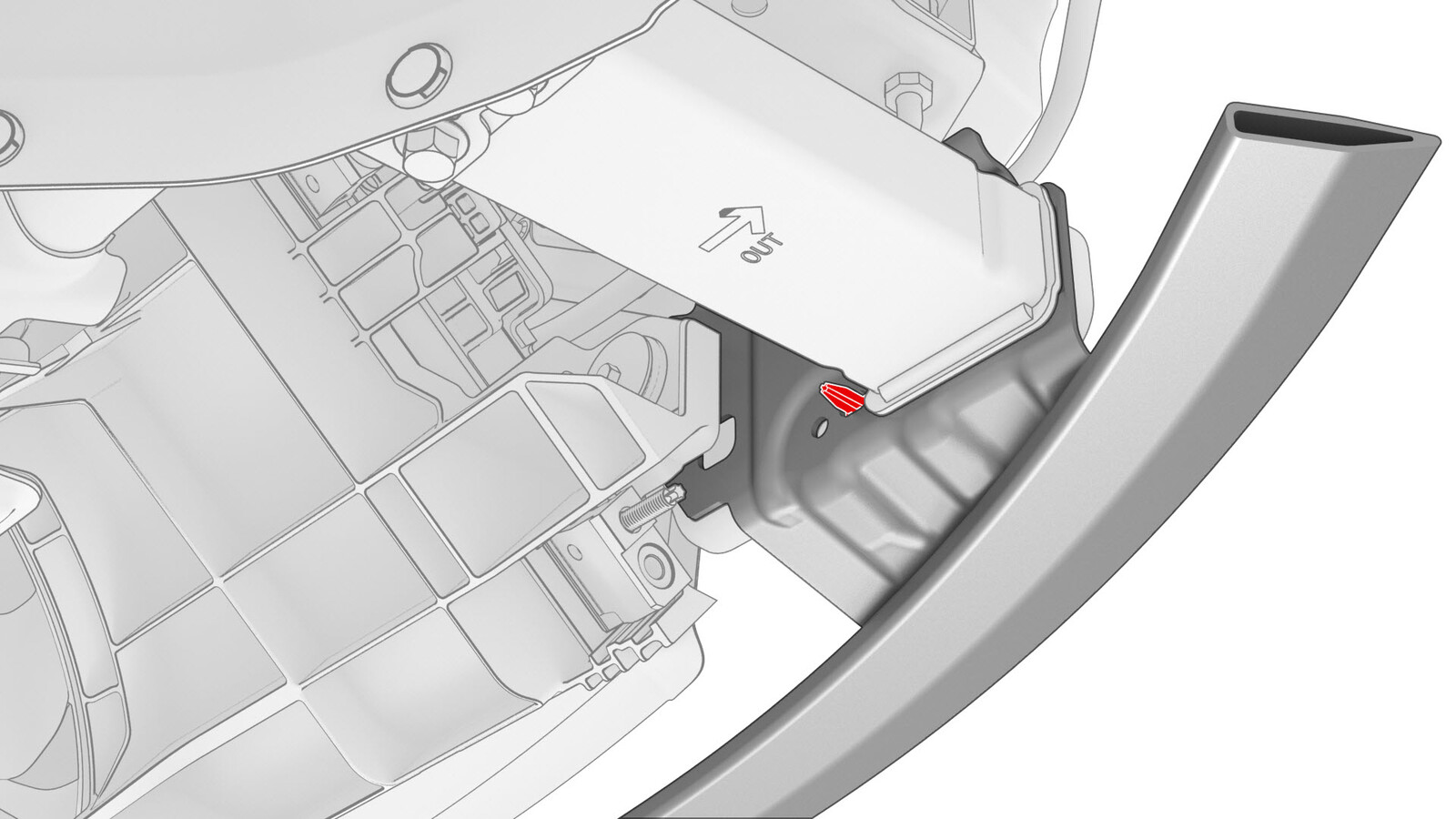

  2. 拆下将冷却风扇模块底部固定到踝部止动爪的螺栓。
    注
    抬起冷凝器风扇模块，以便拆下螺栓。

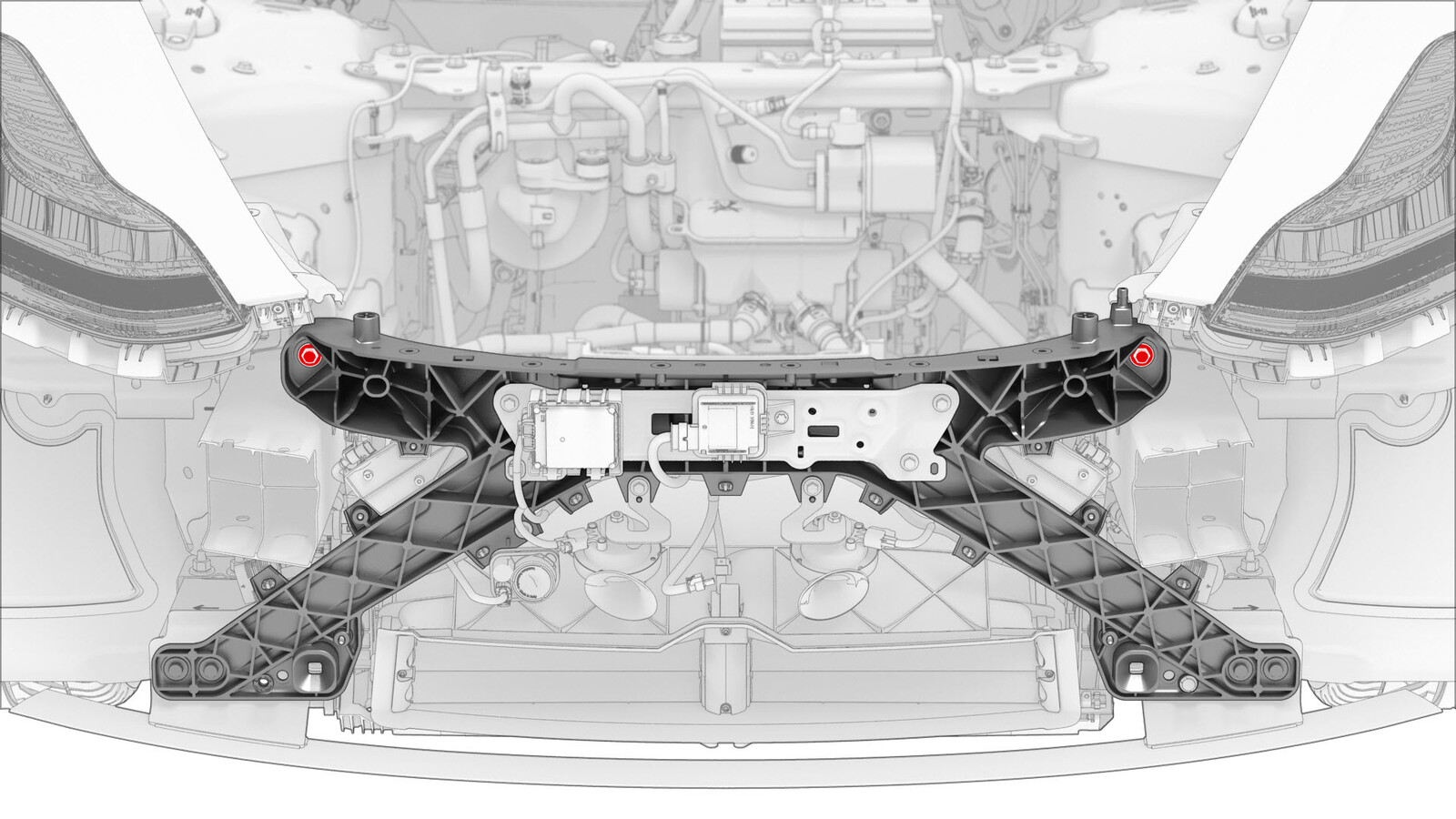

  3. 拧松但切勿拆下将前端支架的顶部固定到车身的螺栓。

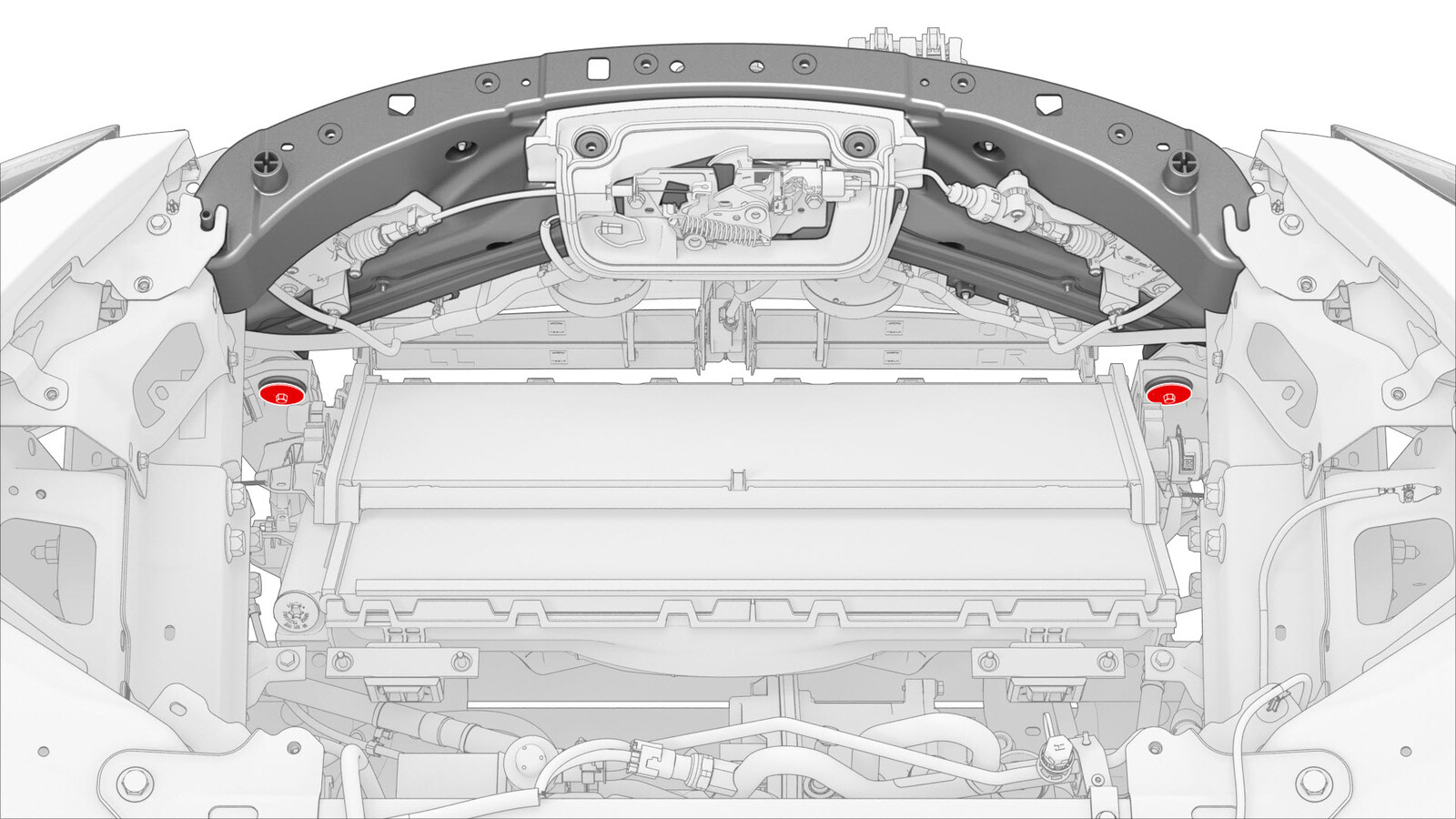

  4. 拆下将前端支架固定到防撞罐的螺栓。

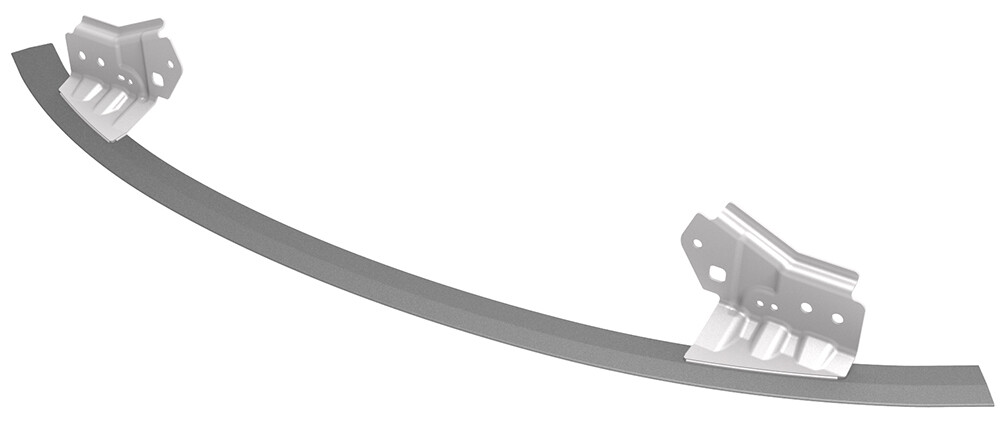

  5. 向前移动前端支架，将踝部止动爪滑出前端支架定位柱，然后从车上拆下踝部止动爪。

安装

  1. 将踝部支架放置在前端支架定位柱上，然后将踝部止动爪滑入位。
  2. 手动拧紧将前端支架固定到防撞罐的螺栓。
  3. 拧紧将前端支架固定到防撞罐的螺栓。

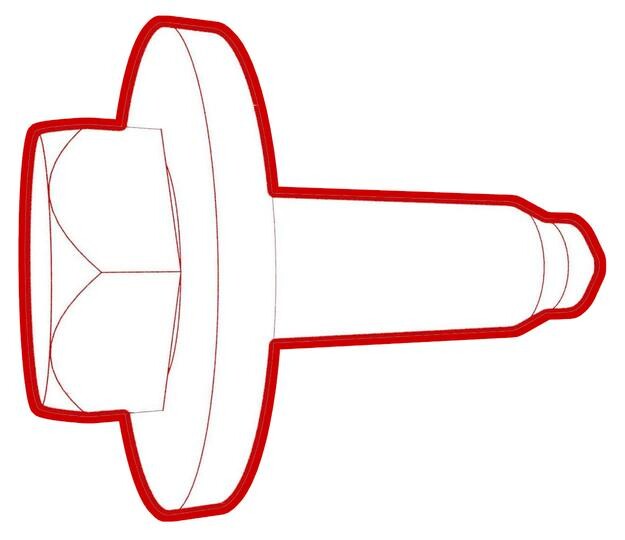

    16 Nm (11.8 lbs-ft)
  4. 拧紧将前端支架上部固定到车身的螺栓。
    16 Nm (11.8 lbs-ft)
  5. 安装将冷却风扇模块底部固定到踝部止动爪的螺栓。
    10 Nm (7.4 lbs-ft)
    注
    抬起冷凝器风扇模块，以便安装螺栓。
  6. 安装前饰板请参阅 饰板 - 前（拆卸和安装）。
