模块 - 车身控制器 - 前(带加热泵款)(拆卸和更换)

校正代码 17152952 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 6 月 27 日:更新了 16V 电池安装章节的例行程序。
  • 2023 年 7 月 18 日:添加了有关 X010 连接器具体放置位置的说明。
  • 2023 年 9 月 26 日:针对带 16V 电池的车辆,添加了相关拆卸和安装步骤。
表 1. 扭矩规格模块 - 车身控制器 - 前(带加热泵款)(拆卸和更换)(仅适用于带 16V 电池的车辆)
描述 扭矩值 推荐工具 重复使用/更换 备注
将接地线固定到前控制器的螺栓。
8.5 Nm (6.3 lbs-ft)
  • 10 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 棘轮/扭矩扳手
重复使用
将前车身控制器模块护板总成固定到前车身控制器的螺栓(2 个)
8.5 Nm (6.3 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将前车身控制器模块固定到车辆的螺栓(3 个)
10 Nm (7.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

拆卸 (仅适用于带 16V 电池的车辆)

  1. 打开左前车门,降下所有车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)

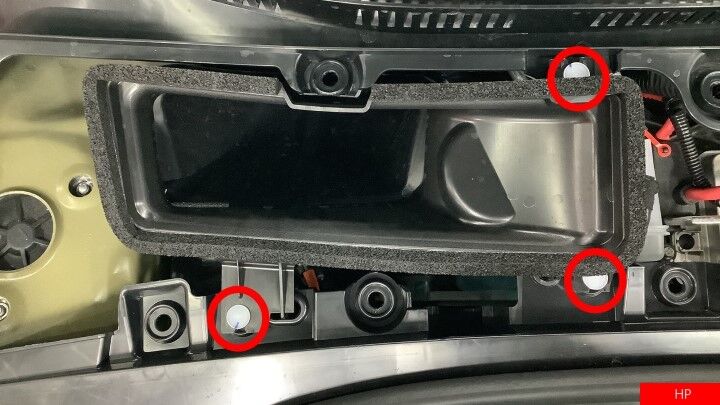

  3. 拆下将驾驶室上部进气槽总成固定到车辆的卡子,然后将进气槽从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    旧款车型可能配备 4 个卡子。
  4. 拆下 12V/低压电池。请参阅12V/低压电池(拆卸和更换)

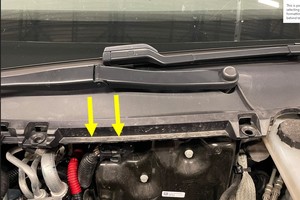

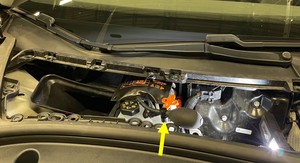

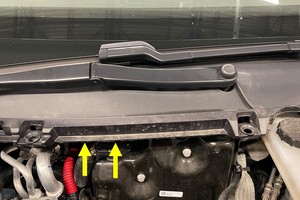

  5. 将前围篦板从支撑支架上松开。

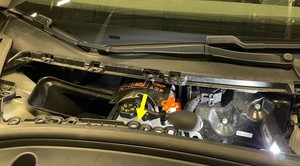

  6. 使用可充气袋松开前围篦板。

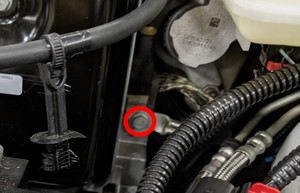

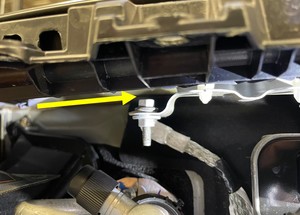

  7. 拆下将接地线固定到前控制器的螺栓。
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  8. 断开温度系统次级线束与前车身控制器模块的连接。
    Informational PurposesAn informational icon, calling your attention
    按下锁片,然后转动以松开。
  9. 拆下将前车身控制器模块护板总成固定到前车身控制器的螺栓(2 个),然后将护板总成从车辆上拆下。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  10. 断开前车身控制器线束连接器(5 个),然后松开线束导件。
  11. 拆下将前车身控制器模块固定到车辆的螺栓(3 个)。
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

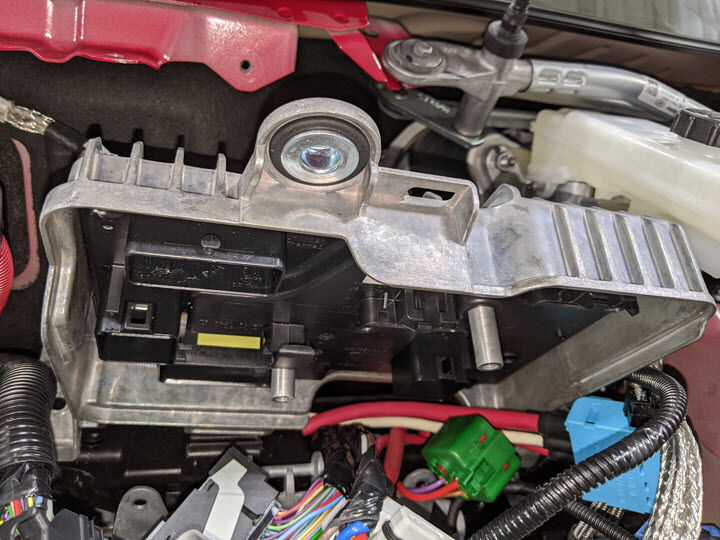

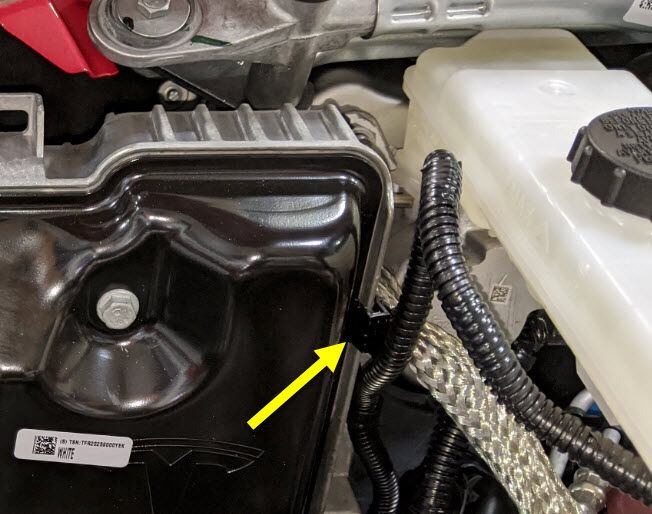

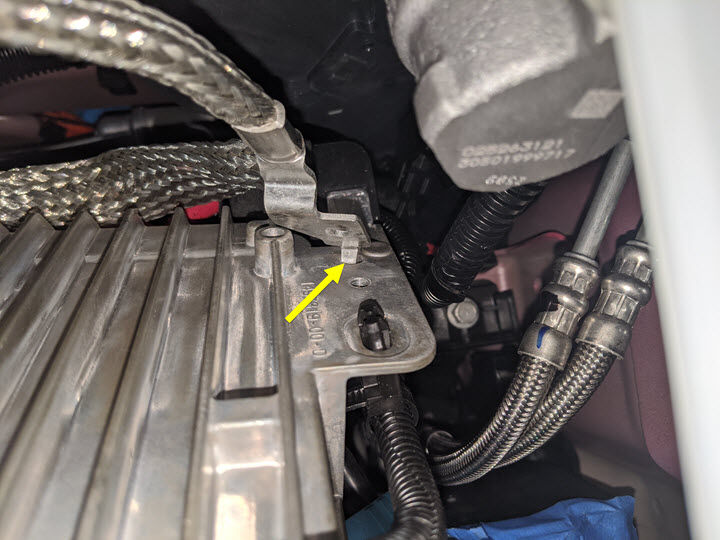

  12. 向前倾斜前车身控制器模块,以便接触接地线,然后拆下边缘夹。
  13. 松开线束导件,然后将前车身控制器模块从车辆上拆下。

安装 (仅适用于带 16V 电池的车辆)

  1. 将前车身控制器模块放置到车内,以备安装。
  2. 紧固边缘夹,将接地线安装到前控制器背部。
  3. 安装线束导件,然后向后倾斜前控制器,以便安装。
  4. 安装将前车身控制器模块固定到车辆的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  5. 固定线束导件,然后连接前车身控制器模块线束连接器(4 个)。

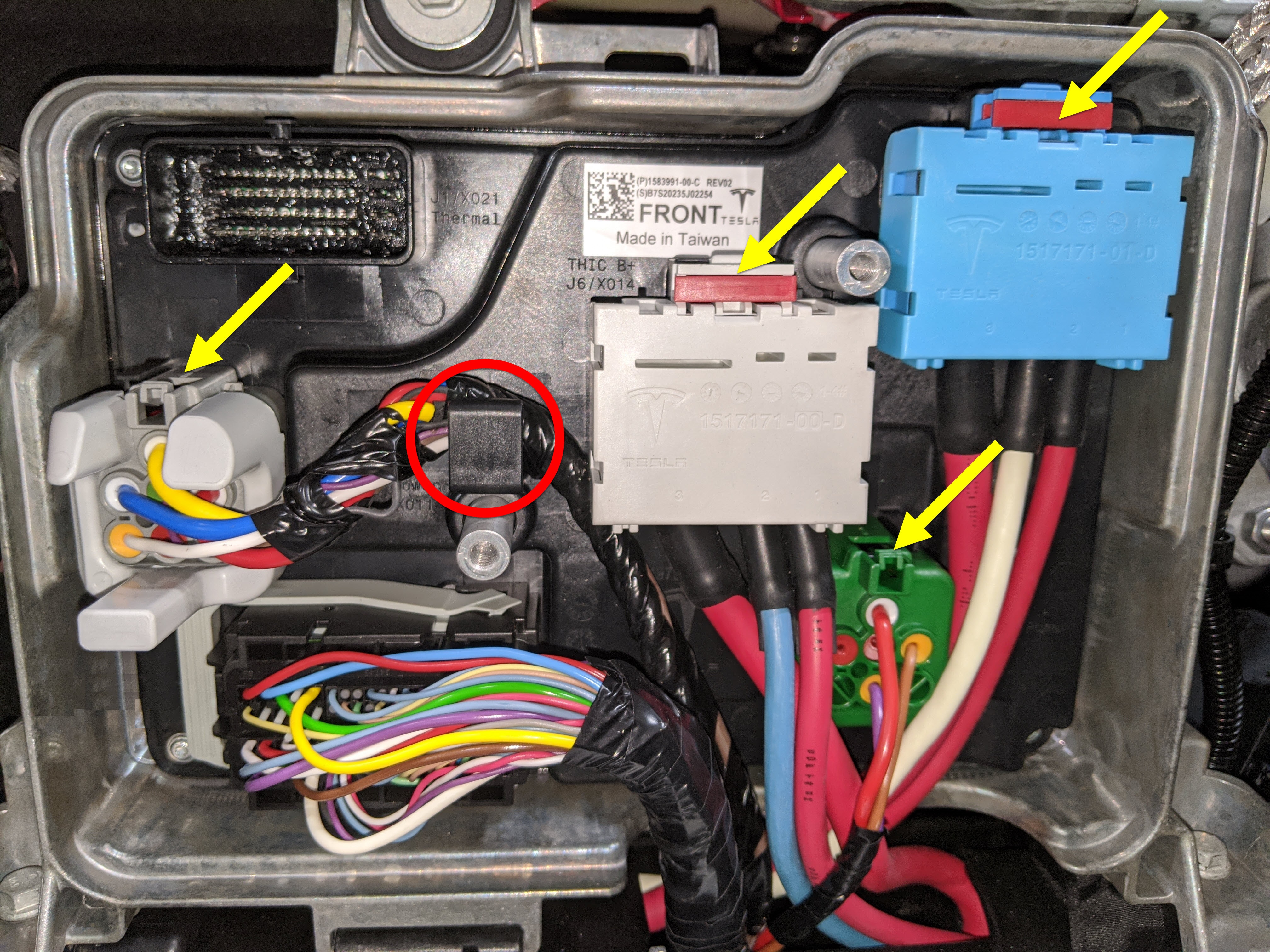

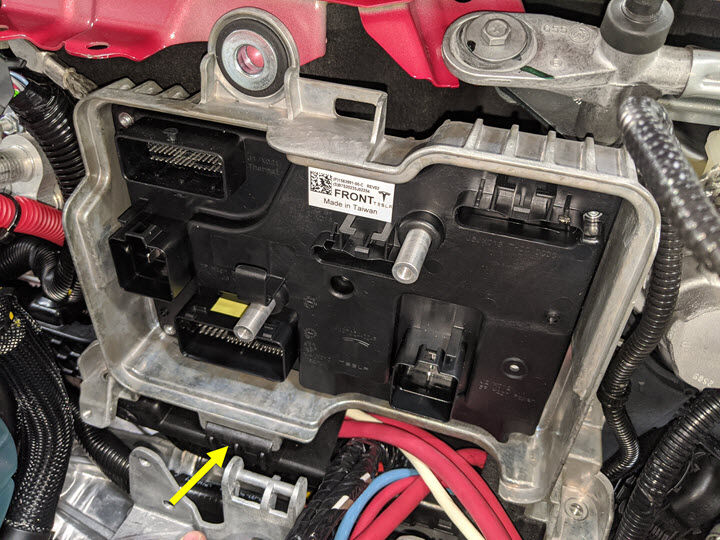

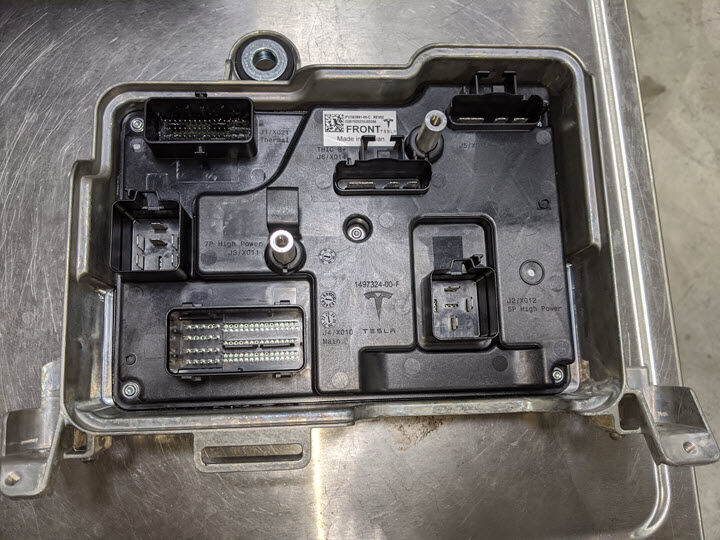

  6. 在 X010 连接器断开的情况下,将灰色锁杆完全换入解锁位置,使用黑色连接器主体将 X010 连接器完全放置到前车身控制器模块中,然后固定锁杆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿尝试在锁杆闭合的情况下放置连接器。
    提示: 固定连接器锁之前,交替用力按压黑色连接器外壳的顶部和底部,使连接器完全就位。
    Informational PurposesAn informational icon, calling your attention
    连接器正确就位后,锁杆应该可以轻松地卡接入位。
  7. 安装将前车身控制器模块护板总成固定到前车身控制器的螺栓(2 个)。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  8. 将温度系统次级线束连接到前车身控制器模块上。
    Informational PurposesAn informational icon, calling your attention
    按下锁片,然后转动以松开。
  9. 取走可充气袋。
    Informational PurposesAn informational icon, calling your attention
    取走前,先放掉可充气袋中的空气。

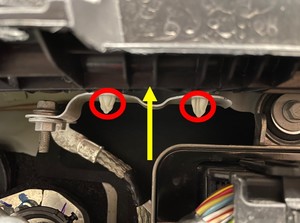

  10. 紧固推拉式卡子(2 个),以安装前围篦板总成。
  11. 安装将接地线固定到前控制器的螺栓。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  12. 安装 12V/低压电池。请参阅12V/低压电池(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    安装好低压电池电缆支架,连接低压维护设备。
  13. 重新安装车辆软件。请参阅 软件重新安装 - Toolbox
  14. 拆下低压电池维护设备。
  15. 完成安装 12V/低压电池的剩余步骤。请参阅12V/低压电池(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需重新安装固件。
  16. 将驾驶室上部进气槽总成放置到车内,然后安装将进气槽固定到车辆的卡子。
    Informational PurposesAn informational icon, calling your attention
    旧款车型可能配备 4 个卡子。
  17. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  18. 确保车辆固件为 2021.36 或更高版本。如果需要,请更新车辆软件。
  19. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。
  20. 在 Toolbox 中,点击Dashboard选项卡,然后搜索 "VCFRONT Replacement - 2022 Q4 Campaign"。
  21. 点击TEST-SELF_VCFRONT_X_CANSearch for routine in ToolboxVCFRONT CAN (self-test),再点击Run,然后等待例行程序完成。
  22. 点击TEST-SELF_VCFRONT_X_LOCKOUT-CIRCUITSearch for routine in ToolboxFront Vehicle Controller Lockout Circuit Connection,再点击Run,然后等待例行程序完成。
  23. 点击TEST-SELF_VCFRONT_X_COOLANT-PUMPS-IDENTIFICATIONSearch for routine in ToolboxCoolant Pumps IdentificationThermal / Coolant System - Pump IdentificationThermal / Actions - Run Coolant Pumps Identification,再点击Run,然后等待例行程序完成。
  24. 在 Toolbox 中,点击Actions选项卡,然后搜索 "Thermal System Performance Test"。
  25. 点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCESearch for routine in ToolboxThermal System Performance TestThermal / Actions - Test Thermal Performancehv / Front Drive Inverter Replacement - Thermal System Testhv / Rear Drive Inverter Replacement - Thermal System Testhv / Rear Left Drive Inverter Replacement - Thermal System Testhv / Rear Right Drive Inverter Replacement - Thermal System Testhv / Front Drive Unit Replacement - Thermal System Testhv / Rear Drive Unit Replacement - Thermal System Test,再点击Run,然后等待例行程序完成。
  26. 搜索 "Post VCFRONT Replacement Headlamp Calibration",选择Post VCFRONT Replacement Headlamp Calibration,点击Run,然后等待例行程序完成。
  27. 断开 Toolbox,然后从车辆上取出笔记本电脑。
  28. 升起所有车窗,关闭左前车门。

拆卸 (仅适用于带 12V 电池的车辆)

  1. 打开左前车门,降下所有车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下将驾驶室上部进气槽总成固定到车辆的卡子,然后将进气槽从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    旧款车型可能配备 4 个卡子。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  5. 拆下左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)
  6. 拆下左右减震塔盖板。请参阅盖板 - 减震塔 - LH(拆卸和更换)
  7. 拆下前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  8. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  9. 拆下 12V/低压电池。请参阅12V/低压电池(拆卸和更换)
  10. 拆下电池系紧带。请参阅系带 - 12V 电池(拆卸和更换)
  11. 将边缘夹从前车身控制器模块上拆下。
  12. 断开温度系统次级线束与前车身控制器模块的连接。
    Informational PurposesAn informational icon, calling your attention
    按下锁片,然后转动以松开。
  13. 拆下将前车身控制器模块护板总成固定到前车身控制器的螺栓(2 个),然后将护板总成从车辆上拆下。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  14. 断开前车身控制器线束连接器(5 个),然后松开线束导件。
  15. 拆下将前车身控制器模块固定到车辆的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  16. 将前车身控制器模块向前倾斜以便接触接地线,然后拆下将接地线固定到模块的锁片、边缘夹和螺栓。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  17. 将 12V 负极线束夹从前车身控制器模块上拆下。
  18. 松开线束导件,然后将前车身控制器模块从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    1 个锁片

安装 (仅适用于带 12V 电池的车辆)

  1. 将前车身控制器模块放置到车内,以备安装。
  2. 将 12V 负极线束夹安装到前车身控制器模块上。
  3. 将接地线放置到前车身控制器模块上,然后安装将接地线固定到模块的锁片、边缘夹和螺栓。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  4. 安装将前车身控制器模块固定到车辆的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  5. 固定线束导件,然后连接前车身控制器模块线束连接器(4 个)。
  6. 在 X010 连接器断开的情况下,将灰色锁杆完全换入解锁位置,使用黑色连接器主体将 X010 连接器完全放置到前车身控制器模块中,然后固定锁杆。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿尝试在锁杆闭合的情况下放置连接器。
    提示: 固定连接器锁之前,交替用力按压黑色连接器外壳的顶部和底部,使连接器完全就位。
    Informational PurposesAn informational icon, calling your attention
    连接器正确就位后,锁杆应该可以轻松地卡接入位。
  7. 将前车身控制器模块护板总成放置到前车身控制器上,然后安装将护板总成固定到车辆的螺栓(2 个)。
    8.5 Nm (6.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  8. 将温度系统次级线束连接到前车身控制器模块上。
    Informational PurposesAn informational icon, calling your attention
    按下锁片,然后转动以松开。
  9. 将边缘夹安装到前车身控制器模块上。
  10. 安装电池系紧带。请参阅系带 - 12V 电池(拆卸和更换)
  11. 安装 12V/低压电池。请参阅12V/低压电池(拆卸和更换)
  12. 连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
  13. 重新安装车辆软件。请参阅 软件重新安装 - Toolbox
  14. 安装前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  15. 安装左右减震塔盖板。请参阅盖板 - 减震塔 - LH(拆卸和更换)
  16. 安装左右雨刮器臂。请参阅雨刮器臂(拆卸和更换)
  17. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  18. 将驾驶室上部进气槽总成放置到车内,然后安装将进气槽固定到车辆的卡子。
    Informational PurposesAn informational icon, calling your attention
    旧款车型可能配备 4 个卡子。
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  20. 确保车辆固件为 2021.36 或更高版本。如果需要,请更新车辆软件。
  21. 在 Toolbox 中,点击Actions/Autodiag,然后搜索 “Pump”。
  22. 点击TEST-SELF_VCFRONT_X_COOLANT_PUMPS_IDENTIFICATION,点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保已清除VCFRONT_a490_coolantPumpsNotIdentified
  23. 点击Actions/Autodiag,然后搜索 “Thermal”。
  24. 点击TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCESearch for routine in ToolboxThermal System Performance TestThermal / Actions - Test Thermal Performancehv / Front Drive Inverter Replacement - Thermal System Testhv / Rear Drive Inverter Replacement - Thermal System Testhv / Rear Left Drive Inverter Replacement - Thermal System Testhv / Rear Right Drive Inverter Replacement - Thermal System Testhv / Front Drive Unit Replacement - Thermal System Testhv / Rear Drive Unit Replacement - Thermal System Test,再点击Run,然后等待例行程序完成。
  25. 断开 Toolbox,然后从车辆上取出笔记本电脑。
  26. 调节车辆前照灯。请参阅前照灯 - 调节 - 北美(墙壁法)
  27. 升起所有车窗,关闭左前车门。
